TOP FLYER XXL XXL. Rychlostavebnice Almost Ready to Fly. Technická data/ Technical data

Transkript

1 XXL Dokonèení modelu Zkontrolujte celý model. Musí být soumìrný a nepokroucený. Instalace RC soupravy Zkontrolujte funkci RC soupravy. Rozmístìní jednotlivých prvkù soupravy je znázornìno v návodu. Zapnìte RC soupravu a kontrolujte zda se kormidla pohybují správným smìrem. Pokud ne, pøipojte táhlo na druhou stranu páky serva nebo pøepnìte na vysílaèi revers vypínaè pro po adované servo. Akumulátor umístìte tak, aby se jeho posouváním model vyvá il. Pøi provozu elektromotoru postupujte podle instrukcí výrobce elektromotoru a regulátoru. TP FLYER Superaerobatic model for D aerobatic flying Superakrobatický model pro létání D Almost UNBREAKABLE Zalétání Zkontrolujte velikost a smysl výchylek na všech ovládaných prvcích. Pøed létáním vyzkoušejte chod motoru v rùzných re imech otáèek a pøesvìdète se zda Vaše RC souprava není rušena. Model polo te na zem, dejte plný plyn a model se musí rozjet rovnì. Po asi metrech model získá vyšší rychlost, mírnì pøitáhnìte výškovku a model se odlepí od zemì. Model mù ete hodit i z ruky. Pøed prvním zapnutím vysílaèe dbejte na maximální bezpeènost! Pøi létání a jakékoliv manipulaci v dy zapínejte nejprve vysílaè a potom pøijímaè! Pokud jdete létat na místo, kde ji nìkdo jiný létá, zjistìte jakou frekvenci má jeho vysílaè, ušetøíte si tak velké zklamání z rozbitého modelu. XXL Final Check Check the model. It must be symetrical and not twisted. Radio control set installation Check the function of your RC set. Layout of parts of the RC set is shown in this construction guide. Accu pack will be used for balancing the Super Zoom. Use instruction guide for speed controller for operating with electro power set. Flying Check each control surface for the correct movement and adjust pushrods. Check running of motor. For taking of you need a flying field about 0m long without trees around. Put your Super Zoom on the flying field, put full gas. During metres get the right speed for taking off. Move elevator a little bit up and Super Zoom will be in the air. You can throw the model from hand. Before the first start of transmitter see to maximum safety. During flying and any manipulation turn on initially the transmitter and then reciever. If you go to fly to the place where somebody else is flying, check the frequency of his transmitter. Rychlostavebnice Almost Ready to Fly Mnoho tìstí pøi létání s modelem Super Zoom XXL pøeje Hacker Model Production! Good luck with the Super Zoom wish you Hacker Model Production! Technická data/ Technical data g Upozornìní! Toto není hraèka! Warning! This is not a toy! Made in Czech republic by HACKER MDEL PRDUCTIN a.s., Zahradní, 0 Øevnièov Tel/Fax: (+0), info@hacker-model.com Internet: 00 mm 00 mm 0 g AXI /0

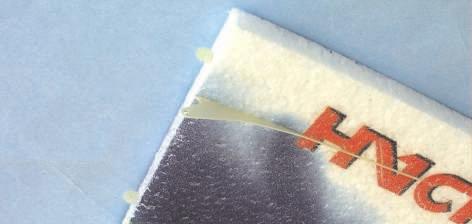

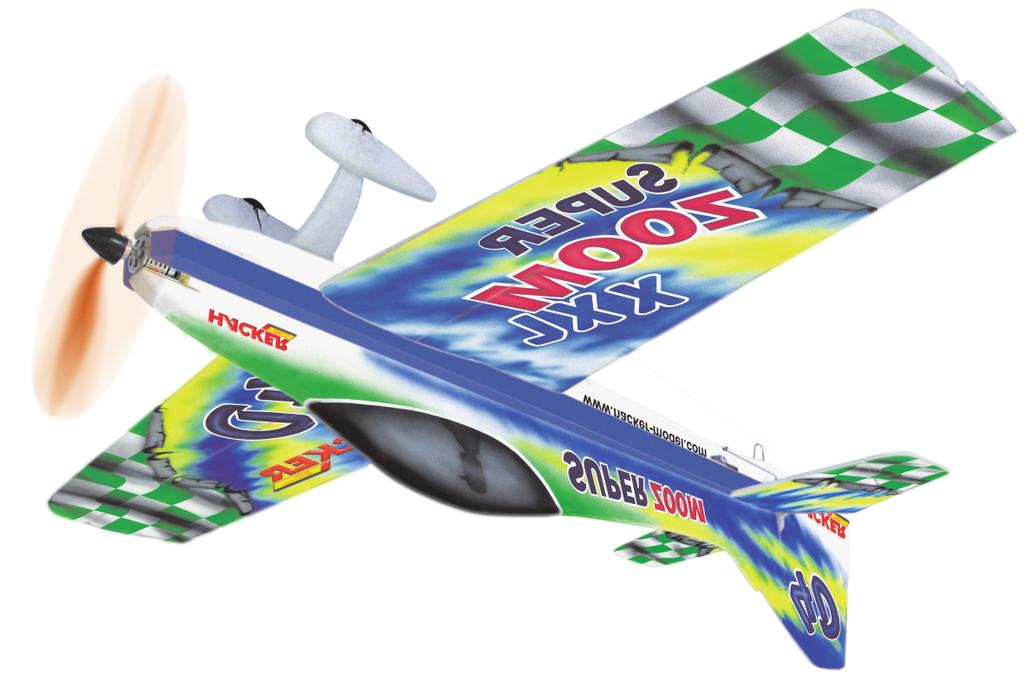

2 AXI /0 Stavební návod SUPER ZM XXL D - TP FLYER je superakrobatický model pro D akrobatické létání. Model je vyroben moderní technologií na CNC strojích z neznièitelného materiálu EPP. Model byl navr en ve spolupráci s Davidem Kyjovským. Model je pohánìn elektromotorem AXI /0 s vrtulí /. Baterie èlánky LiPol 00 mah spolu s pohonnou jednotkou umo òují získat letovou váhu modelu 0 gramù. Model je schopen na pùl plynu viset na vrtuli a po pøidání plynu letìt kolmo vzhùru, je schopen zaletìt looping v no ovém letu a všechny akrobatické prvky. S modelem mù e létat témìø ka dý a díky své konstrukci a pou itým materiálùm je témìø neznièitelný a vydr í i nešetrné zacházení. Model je dodáván ve ètyøech barevných modifikacích. Dùle ité Pøed zapoèetím práce proètìte peèlivì stavební návod. Všem úkolùm vìnujte nále itou pozornost. Na pøesné práci závisí i letové vlastnosti modelu. Pøed lepením zkontrolujte všechny díly zda spolu pøesnì lícují. Pokud díly nesedí, upravte je nebo obrušte tak, aby pøesnì lícovaly. Pøi lepení (sekundovým) lepidlem naneste lepidlo do spáry mezi díly a lehce zastøíknìte aktivátorem. Díly pøitlaèujte k sobì, dokud lepidlo nezaschne. Pro øezání EPP pou ívejte ostrý modeláøský nù. Budete potøebovat kanálovou RC soupravu s mikroservy (xhs a xhsbb), prodlu ovací kabel, krátký a dlouhý V kabel, elektromotor AXI /0 No. HC 0, regulátor Spin No. HC0, vrtuli / No.HC 0, baterii LiPol 00 mah 0C - èlánky No.HC 0, (sekundové) lepidlo, aktivátor, min. epoxidové lepidlo, èiré PU (polyuretanové) lepidlo, 0mm širokou samolepící pásku. Construction guide SUPERZMXXL D - TP FLYER is superaerobatic model for D aerobatic flying. Model is produced by modern technology from EPP - almost unbreakable material. Design of SUPER ZM D is done by David Kyjovsky (Czech champion in indoor aerobatic flying) on the base of his experiences in aerobatic competitons. This model is powered with high performance brushless electromotor AXI /0, accus LiPol 00 mah 0C - cells, propeller / No.HC0. The wingspan of the model is 00 mm and wing charge is only 0 g/ sqdm. Accu pack LiPol 00 mah gives together with the power set the pull 00 g while the flying weight of the airplane is only 0 grams! You can fly also in the wind. The SUPER ZM XXL D is able to "torque roll and then after giving more "gas to rise vertically up, looping in knife flight and all aerobatic figures. Important Please, read these instructions several times until you are familiar with each step, before you begin to assembly. If the parts will join, but with a gap, sand or trim the parts a little at a time until the parts exactly meet with no gaps. Items Needed To Complete: (Not Included) Channel RC Set with Micro Servos (xhs a xhsbb), brushless electromotor AXI /0 No. HC 0, speed controller Spin No. HC0, propeller / No.HC0, accu pack LiPol 00 mah 0C - cells No.HC0, thin type cyanoacrylate glue, activator spray, min epoxy, poly urethan glue, scotch tape. Recomended: Floats SuperZoom XXL No. Hc XXL Spojovací trubku zasuòte do trupu. Na trubku nasuòte køídla. Propojte konektory serv køidélek s V-kabelem. Konektory a kabely serv zastrète do výøezu v trupu. Køídla domáèknìte k trupu. Insert the Al tube into fuselage. Insert wings and connect the servo connectors. Press wings together., Kolíky køídla prostrète pojistkami a zašroubujte na doraz. Insert the wing screws into into wing stoppers. They secure the wings in right possition. 0 Na podvozek 0 nasaïte kola a zarážky. Zarážky zalepte lepidlem, dbejte na lehké otáèení kol. Insert wheels and tubes on the landing gear 0as shown. Use drop of thin type glue at the end of the plastic tubes to secure it in place. The wheels must slightly turn. 0 0 Kryty a nasaïte na podvozek 0, vyrovnejte a navzájem slepte lepidlem. Kryty pøilepte na podvozek 0. Dbejte na volné otáèení kol. Kryty seøíznìte podle obrázku. Complete the landing gear as shown. Glue the landing gear covers into the sides of the wheel pants and into the landing gear 0 as shown. Use glue and apply activator spray. The parts must be ensured in correct position until the glue is dry. Do not glue the landing gear covers and landing gear on fuselage. Na høídel elektromotoru nasaïte unašeè a vrtuli. Peèlivì utáhnìte, aby nedošlo k uvolnìní vrtule. Základní poloha tìžištì je 0mm od nábìžné hrany køídla. Model podepøete v oznaèeném místì. Na výztuhu položte akumulátor. V pøípadì, že se model sklání kupøedu, korigujte polohu tìžištì posouváním baterie smìrem dozadu. Je-li model naopak lehký na pøedek, posuòte baterii více dopøedu. znaète polohu otvoru pro akumulátor. Do trupu vyøíznìte otvor pro akumulátor - musí být o mm nižší než akumulátor. Nikdy nelétejte s nevyváženým modelem! Insert prop shaft, propeller and spinner onto the electromotor. (Not included) Tighten it carefully so that not happen to release the propeller. Support your model with your fingertips. It should balance, slightly nose down, when your finger tips are 0 mm behind the leading edge of the wing. Move the battery to balance Super Zoom properly. Cut the opening for the battery. Do not try to fly an outof balanced model, as it will crash! Maximální výchylky kormidel - Pro zalétání doporuèujeme pou ít polovièní výchylky. Maximum movements of the control surfaces - For the first flight are recommended half movements. 0 Køidélka Ailerons Výškovky Elevators Smìrovka Rudder mm mm mm Do krytu podvozku vyøíznìte drážku xmm pro podvozek 0 a drážku 0. Pozor - levý a pravý kryt jsou zrcadlovì obrácené. Cut the slots in the landing gear covers using sharp knife as shown. The slot must be mm deep. 0 mm Tì ištì Balance point

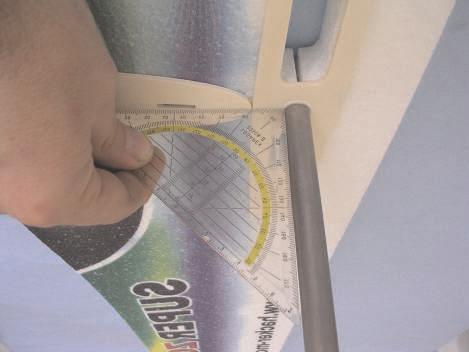

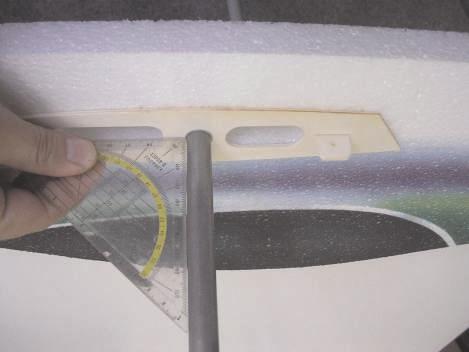

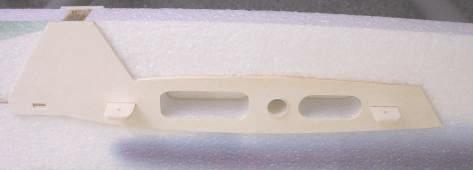

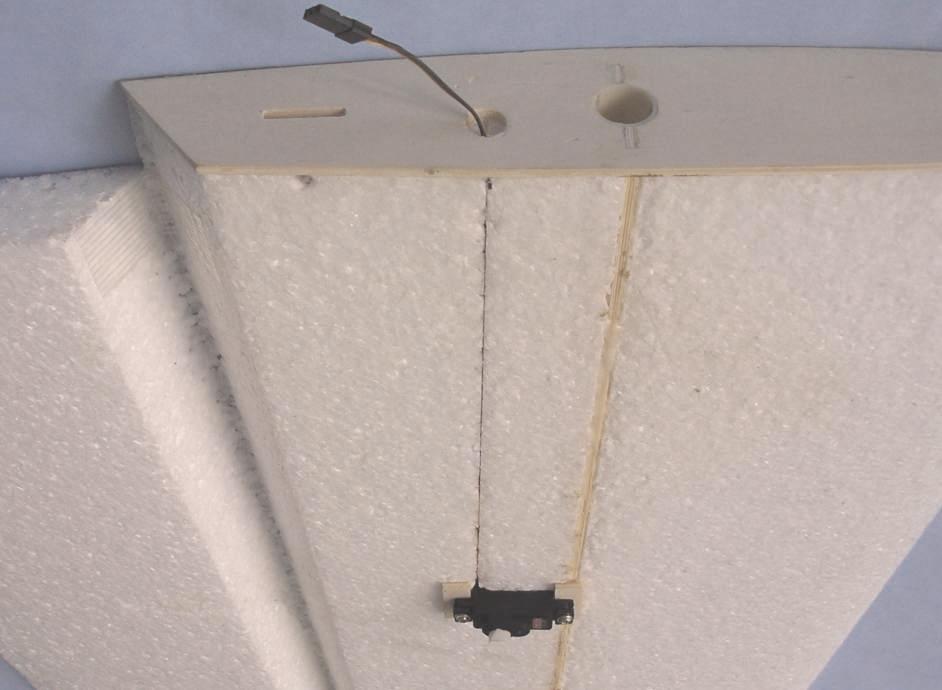

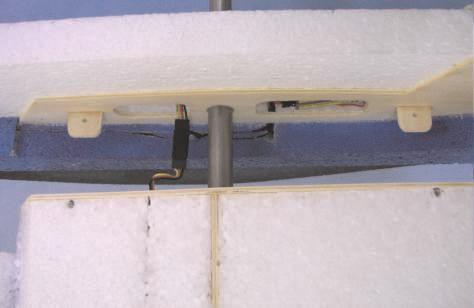

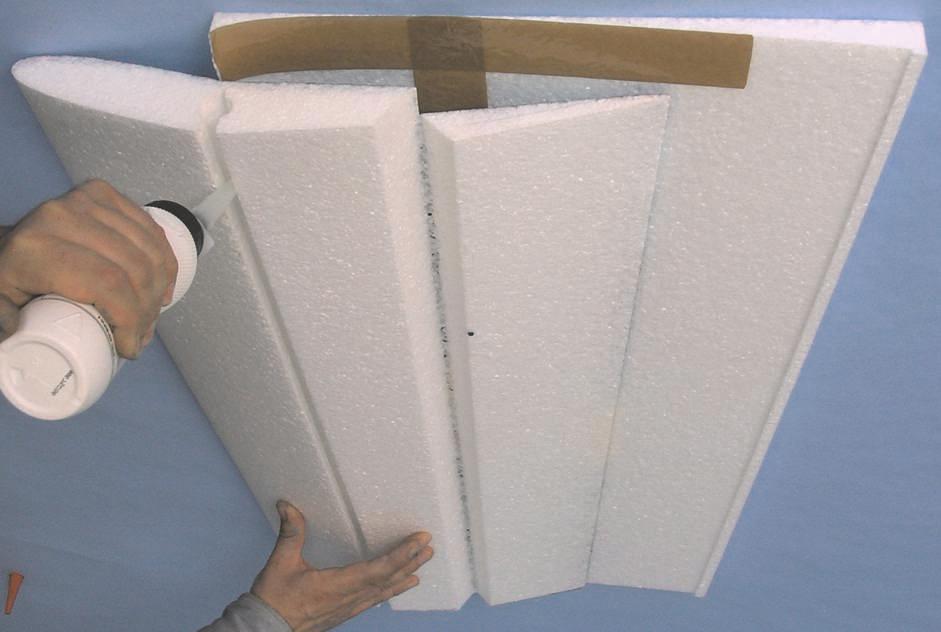

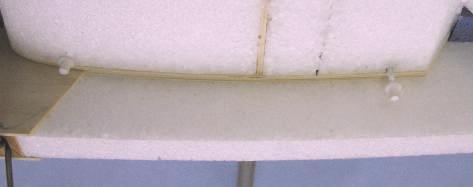

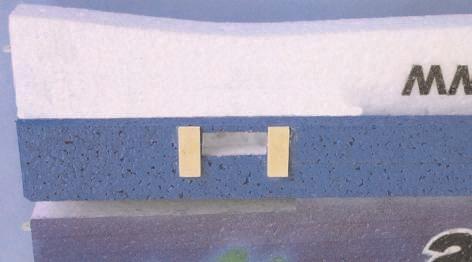

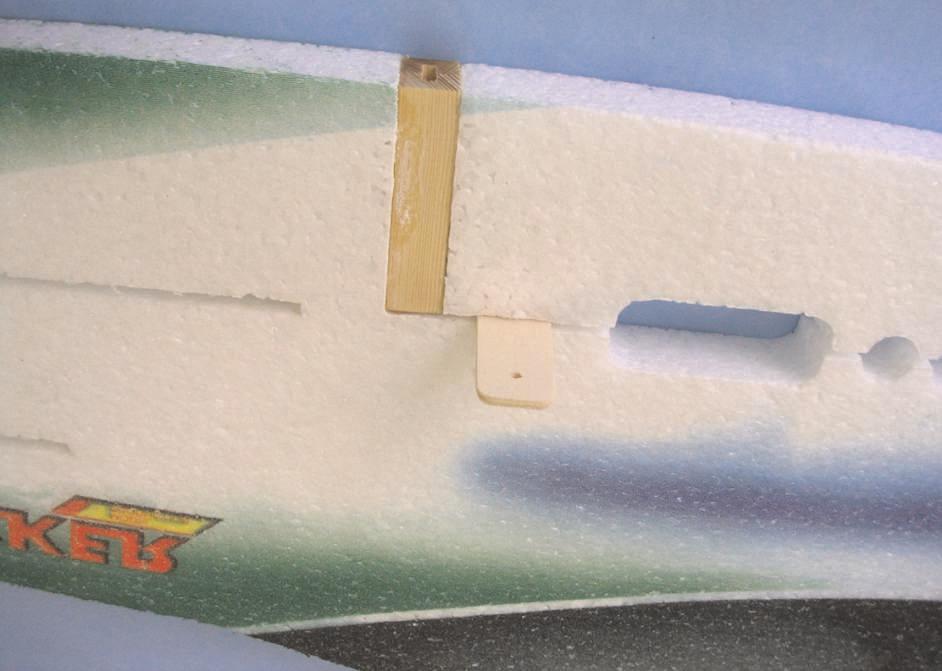

3 PU 0 mm Na negativ køídla nalepte širokou samolepicí pásku v místì výztuhy a žebra køídla. Køídlo rukou mírnì rozevøete pøes hranu negativu a do dna drážky naneste PU lepidlo. Apply PU glue into the slot of the wing panel. Apply scotch tape in place of gluing as shown. 0 Køídlo urovnejte v negativu. V místì výztuhy pøiložte pravítko nebo širší lištu. Zatìžkejte a ponechejte zaschnout v negativu min. hodin. Po vyjmutí pøilepte žebro na horní stranì ke køídlu lepidlem. Køídlo sestavte a slepte stejným postupem. Check the right position of the wing panel in the negative form. Put some stright spruce to the top of the wing panel and put some lead. Stay the in this position until glue is dry. After that glue the rib on the opposite side using glue and activator. 0 mm Super Zoom XXL D RC sestava kanálová s pohonnou jednotkou RC set- channel and power set Elektromotor AXI Electromotor AXI Pohonná baterie Accu pack 0 mm LiPol PU mm 0 mm Drá ka Slot Vypínaè Switch Sestavte žebro, výztuhu a trubku. Na výztuhu a trubku naneste PU lepidlo podle obrázku. Køídlo mírnì rozevøete pøes hranu negativu a žebro s výztuhou a trubkou zasuòte do drážky v køídle. Žebro doražte tìsnì ke køídlu. Pozor - nesetøete nanesené PU lepidlo. Complete the wing strut, tube and rib. Apply PU glue. Insert the set into the wing. Press the rib to the wing panel. Do køídla vyøíznìte otvor pro servo køidélka. Pøilepte lepidlem lože serva. Proøíznìte záøez do hloubky mm pro kabel serva. Pøišroubujte servo køidélka. Kabel serva zamáèknìte do záøezu, konektor prostrète žebrem. Do køídla vyøíznìte drážky pro pojistky køídel do hloubky mm, propíchnìte kolíkem otvory v ose drážek žebra. Cut a opening for the aileron servo. Glue in place servo mounts. Put the aileron servo into the hole and screw it in the wing as shown. Using sharp knife cut the slot for the servo cable. Press the servo cable into the slot as shown. Cut a openings into the ribs for the wing stopper ( mm wide). Pin a holes where the hole in the stopper is located. Výškovky Elevators V-kabel Y-cable Regulátor otáèek Speed controller V-kabel Y-cable Pøijímaè kanálový Receiver channel Sestavené køídlo vložte do negativu. Žebro pøimáèknìte ke køídlu a pøilepte po obvodu lepidlem. K žebru pøilepte výztuhu a trubku lepidlem. Na køídlo v místì výztuhy položte širokou lepicí pásku lepidlem nahoru. Put the wint onto the negativ form. Press the rib to the wing panel and apply glue and activator spray. Put the scotch tape to the top of the wing strut (up with glu). Do køídla proøíznìte záøez do hloubky 0mm pro páku (podle obrázku 0). Do záøezu zamaèknìte páku a zalepte lepidlem. Zapnìte pøijímaè, nastavte páku serva do nulové polohy. Z táhlo køidélka ohnìte podle obrázku a prostrète do páky køidélka a do konektoru. Køidélko nastavte do støedové polohy a táhlo zajistìte dotažením šroubu. Stejnì postupujte na druhém køídle. Cut a slots in the ailerons for the control horn as shown. Glue the control horns in place using thin type of glue and apply activator spray. Insert the pushrod into the horn and connector. Put the servo arm and aileron in neutral and tighteen the screw. Smìrovka Rudder Serva Servos Køidélka Ailerons 0

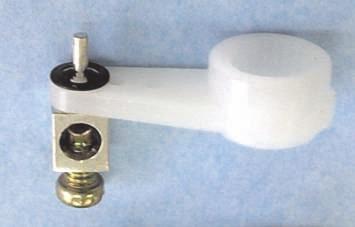

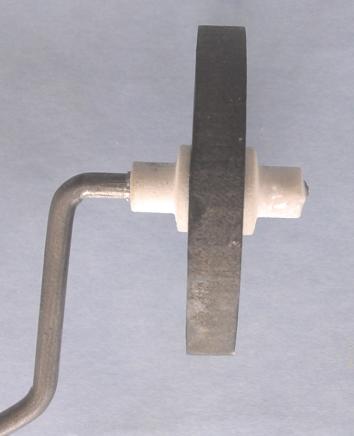

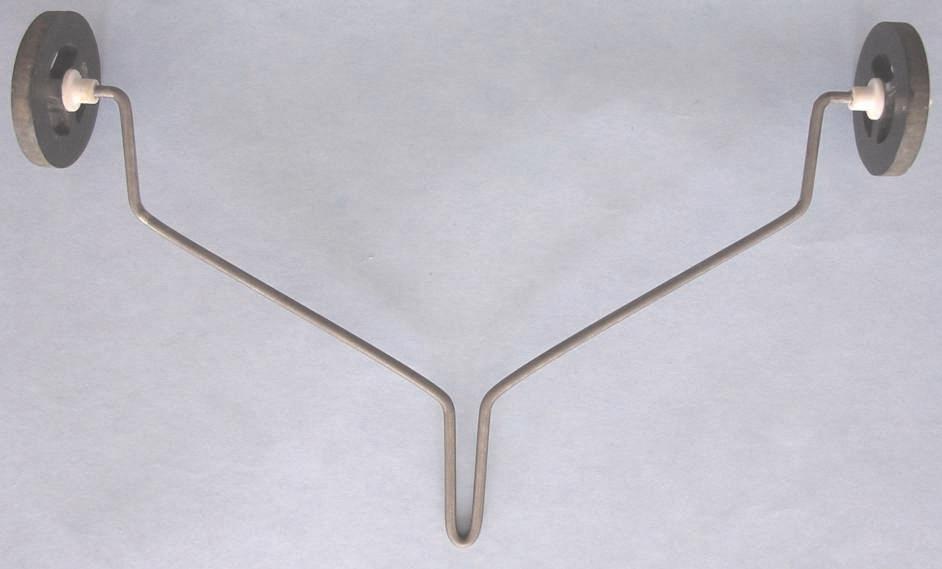

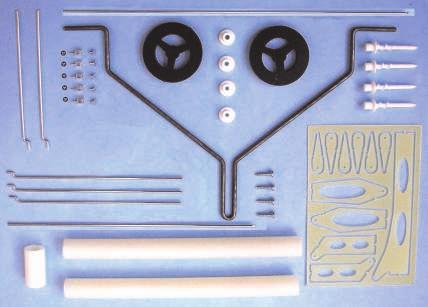

4 Super Zoom XXL D Seznam dílù/part list Èíslo Poèet Název No. Qty. Description Trup / Fuselage Pravé køídlo / Right wing Levé køídlo / Left wing VP / Horizontal stabilizer SP / Rudder Pravá výztuha trupu / Right fuselage stiffener Levá výztuha trupu / Left fuselage stiffener Lože motoru / Engine mount Lože motoru / Engine mount 0 0 Lože motoru / Engine mount Lože motoru / Engine mount Výztuha lože / Engine mount stiffener Držák motoru AXI / Engine AXI holder Žebro trupu / Fuselage rib Žebro køídla / Wing rib Pojistka køídla / Wing stopper Výztuha køídla / Wing stiffener Pojistný kolík / Wing screw Trubka trupu /x / Fuselage tube /x Trubka køídla /x / Wing tube /x Záslepka trubky / Tube stopper Spojovací tr. /x00 / Al tube /x00 Páka VP / Horizontal stabilizer arm Páka SP / Rudder arm Páka køidélka / Aileron arm Závìs SP / Rudder hinge 0 Lože serv / Servo mount Táhlo kormidla 0mm / Pushrod 0mm Táhlo køidélka 0mm / Pushrod 0mm Drát ostruhy Al x00 / Spur Wire Al x00 0 Podvozek / Landing gear Lože podvozku / Landing gear mount Zarážka kola / Wheel stop Kolo mm / Wheel mm Kryt kola / Wheel pant Kryt podvozku / Landing gear cover Konektor táhla / Pushrod connector Pojistka konektoru / Quicklock Drát Al,x0 / Wire Al,x0 Drát Al,x000 / Wire Al,x000 0 Drát Al,x0 / Wire Al,x0 Vrut,xmm / Wood screw,xmm Šroub M,x / Screw M,x Náhradní díly/spare parts: (x)e Trup + Smìrovka / Fuselage + Rudder (x)f Køídla - pár / Wings - pair (x)g Výškovka / Horizontal stabilizer (x)i Podvozek / Landing Gear J Motorové lo e / Engine mount K Pojistný kolík (sada ks) / Wing screw (set pieces) x - Barva / Color: 0 0 A - èervená / red B - lutá / yelow C - modrá / blue D - zelená / green 0 0 / / Zkontrolujte kolmost VP a trupu. VP dùkladnì pøilepte k trupu a výztuhám a lepidlem. Check the perpendicularity of the stab and fuselage. Glue stab to the stiffeners and with thin type glue. 0 / / mm 0 mm mm Do smìrovky proøíznìte záøez pro páku SP. Páku vtlaète do záøezu a zalepte lepidlem. Cut a slot in the rudder for the control horn. Insert the control horn in place and glue with thin type glue. 0 mm Do trupu zapíchnìte závìsy VP podle obrázku. D ùkladnì zalepte lepidlem. Pin the hinges into the fuselage as shown. Glue the hinges into fuselage with thin type glue and apply activator spray. The hinges must be in axe of the rudder. mm mm Smìrovku pøiložte k trupu dolní hranou zároveò. znaète místa pro závìsy podle obrázku. Závìsy zapíchnìte do smìrovky a zalepte lepidlem. Pin the hinges into the rudder as shown. Glue the hinges into rudder with thin type glue and apply activator spray. 0 hnìte drát SP 0 podle obrázku. Bent the wire 0 as shown. V ose trupu proøíznìte záøez pro drát SP 0. Smìrovku pøiložte k trupu tak, aby krajní závìsy byly mezi závìsy na trupu. Prostrète drát SP 0 do závìsù, ostrý konec zapíchnìte do smìrovky. hnutý konec drátu 0 zatlaète do záøezu v trupu. Insert the rudder to the fuselage as shown. Insert wire 0into the hinges in rudder and fuselage. Pin the wire 0into the rudder. Turn the bent end of the wire 0and push it into custom slot, in the fuselage. 0 0 mm 0 mm Zapnìte pøijímaè - postupujte podle návodu k regulátoru. Nastavte páky serv do nulové polohy. Z táhla kormidel prostrète do pák VP a SP a do otvorù v konektorech. Kormidla nastavte do støedové polohy a táhla zajistìte dotažením šroubù na konektorech. Insert the elevator and rudder pushrods into the control horns. Install the servo arms on the servos. Insert the pushrods into the connectors. Put the servo arms, ruuder and elevator to heutral. Secure the pushrods with the,xmm screw. Cut off the Na trubky pøilepte záslepky 0 lepidlem. Glue formers 0 onto tubes. 0

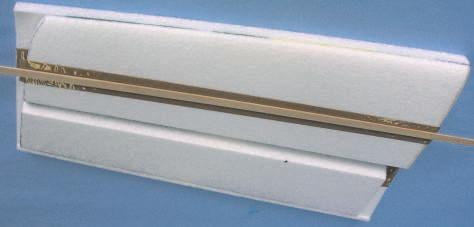

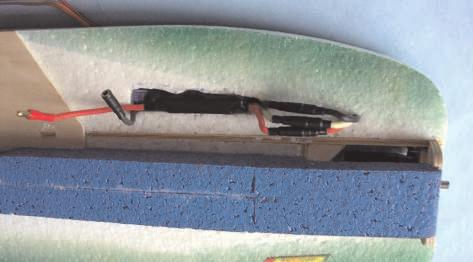

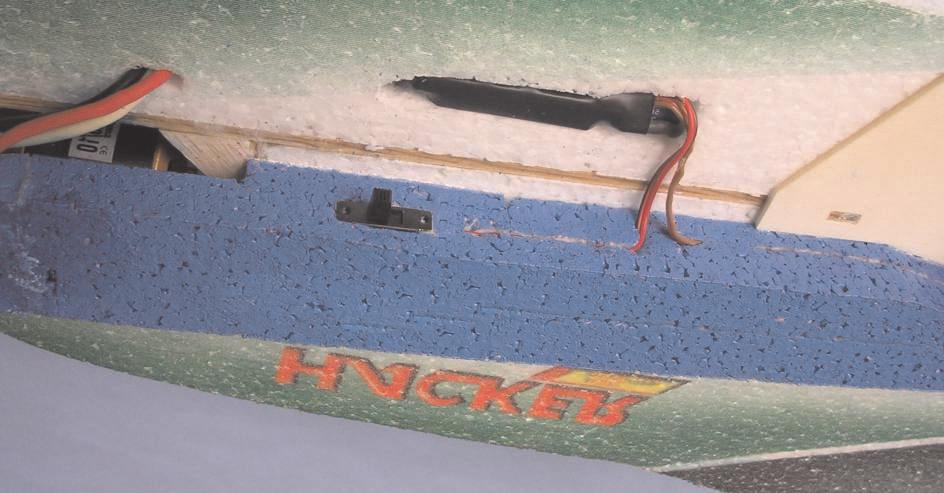

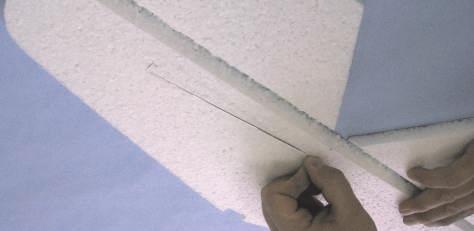

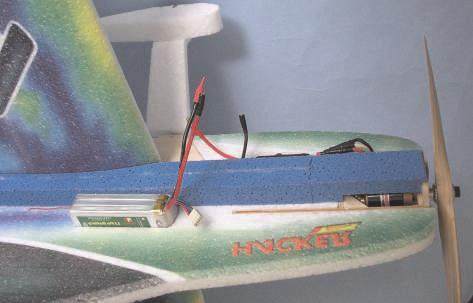

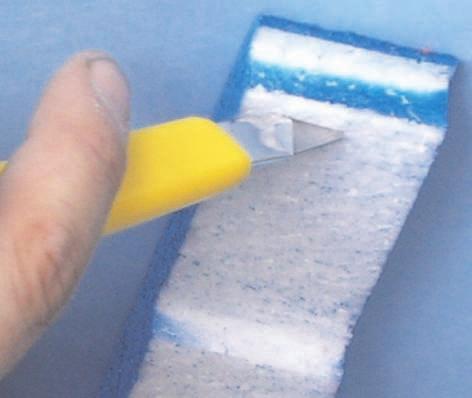

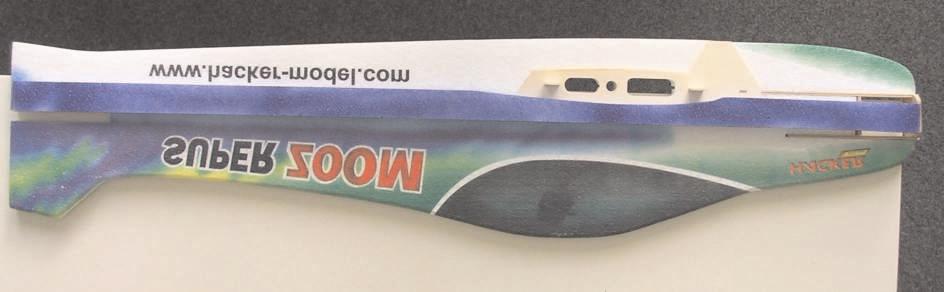

5 Regulátor regulator vypínaè switch regulátor regulator 00 mm Do trupu ostrým nožem vyøíznìte otvor pro regulátor. tvor musí být o cca mm menší, aby v nìm regulátor pevnì držel. Napøíè trupem proøíznìte otvor pro kabely motoru. Regulátor vtlaète do trupu. Protáhnìte kabely od motoru a propojte konektory podle návodu k regulátoru. Cut the openings for the electronic speed controller. Push speed controller into the opening - the hole must be about mm smaller. The fuselage foam will hold the speed controller in the right position. 0 mm Do spodní strany VP proøíznìte záøez v délce 0 mm do hloubky mm. Cut the slot in the bottom of the horizontal stabilizer using sharp knife. The slot must be mm deep in length 0mm. 0 mm Drát vmáèknìte do záøezu ve výškovce a zalepte lepidlem. Stejným postupem zaøíznìte a zalepte drát na horní stranì výškovky. Do výškovky proøíznìte záøezy pro páky. Insert the wire into the slot in horizontal stabilizer. Glue the wire into the horizontal stabilizer using thin type glue and apply activator spray.! 0 Trup položte na rovnou pracovní desku, vložte lože podvozku a pojistku køídla (na ustavení). Díly pøitisknìte k sobì a lože dùkladnì zalepte lepidlem. Spojku vyjmìte a lože zalepte z druhé strany trupu. Put fuselage on the flat board, insert landing gear mount and wing stopper (for adjusting). Set the parts to the itself and glue the landing gear mount with glue. Remove the wing stopper and glue landing gear mount in next side of the fuselage. min Díly motorového lože -0 sestavte podle obrázku. tvory v loži a musí být na pravé stranì ve smìru letu - slouží k dodržení správného vyosení motoru doprava. Dùkladnì slepte - minutovým lepidlem. Complete engine mount and glue it together with minute epoxy. min Výztuhy zalepte -minutovým lepidlem. Glue stiffeners using min. epoxy. Do výztuhy vyøíznìte otvor pro vypínaè regulátoru a záøez pro kabel k pøijímaèi. Vypínaè a kabely vmaèknìte do záøezù podle obrázku. Cut the opening for the switch and slot for the receiver cable. Push the switch into the opening as shown. 0 0 Na trup pøiložte z obou stran žebra trupu. Pojistky køídla prostrète do otvorù v žebrech a vyrovnejte podle obrázku. Trubku prostrète do otvorù v žebrech. Insert the central ribs, wing stopers and tube into fuselage. Páky VP zamaèknìte do záøezù a zalepte lepidlem. Do hrany VP vyøíznìte odlehèení pro páky VP. Push control horns into slots and glue it using thin type of glue and apply activator spray. Cut the slot in edge of horizotal stabilizer for control horn. Kontrolujte kolmost a rovinnost lože! Check the perpedicularity and flatness of the engine mount! 0 0 Spojovací trubku zasuòte do trubky. Zkontrolujte kolmost spojovací trubky k trupu. Insert the Al tube in the fuselage tube. Check the right alignment. Anténa Antene Pøijímaè Reciever Trup Fuselage A=A A Protáhnìte kabely serv a regulátoru k pøijímaèi, pøipojte pøijímaè a umístìte jej do otvoru v centroplánu. Do trupu propíchnìte otvory pro anténu. Protáhnìte anténu otvory podle obrázku. Pin the four holes to the fuselage for the antene. Insert the antene into the holes as shown. A VP zasuòte do výøezu v trupu, vyrovnejte podle obrázku. Insert horizontal stabilizer for slot in the fuselage. Check it as shown. Trup položte na okraj stolu. Slepené lože vložte do drážek v trupu, vyrovnejte podle obrázku ve dvou místech. Lože do trupu dùkladnì zalepte lepidlem. Lepení opakujte z druhé strany trupu. Insert the engine mount into fusellage. Check the right position. Glue it properly with glue. Žebro pøimáèknìte k trupu a pøilepte po celém obvodu lepidlem k trupu vèetnì pojistek køídla. Lepení opakujte na druhé stranì trupu. Pøeènívající konce trubky trupu odøíznìte. Pres the ribs together and apply glue arround the edge. Apply activator spray. Cut out the outlet of the tube.

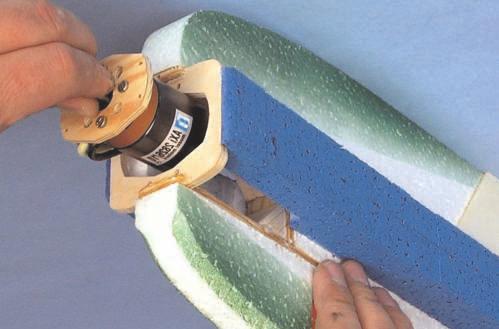

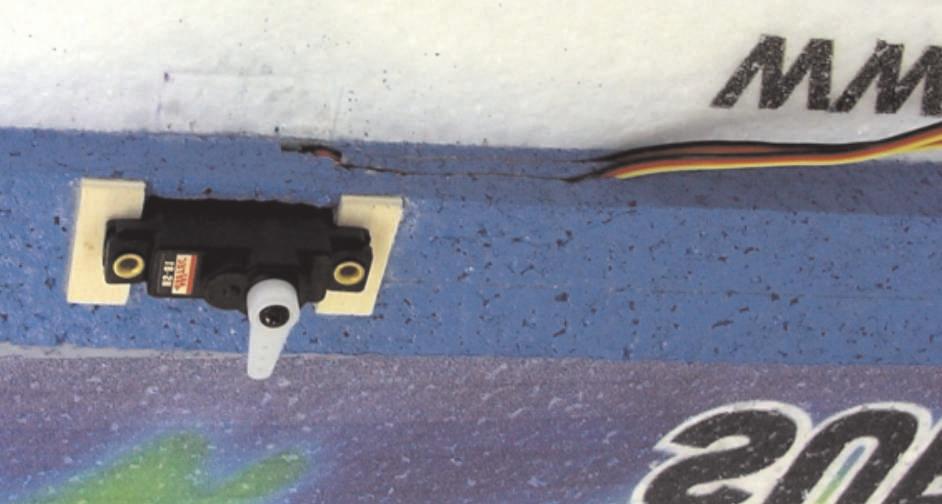

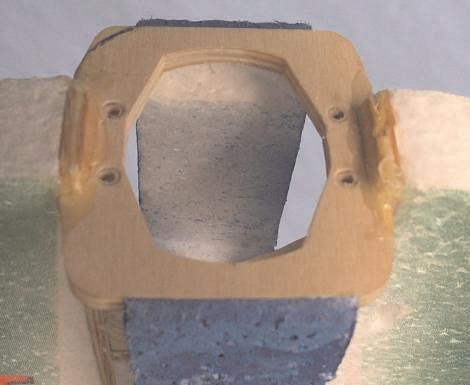

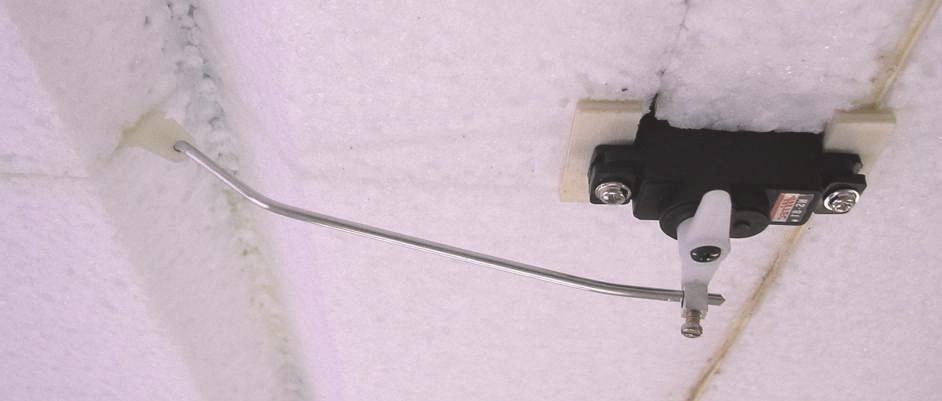

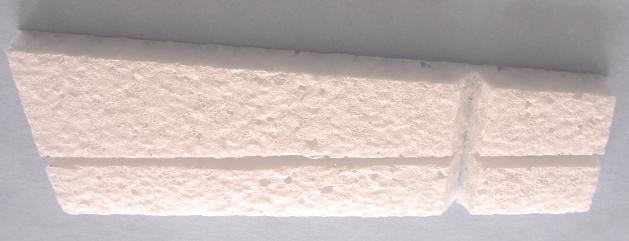

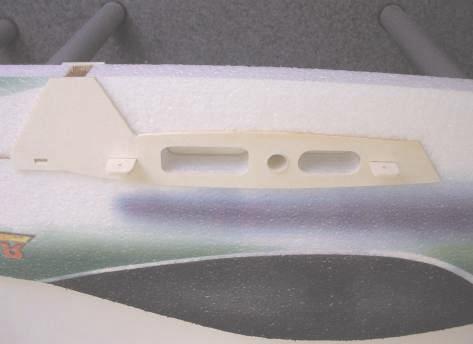

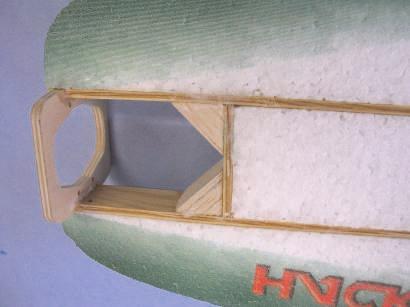

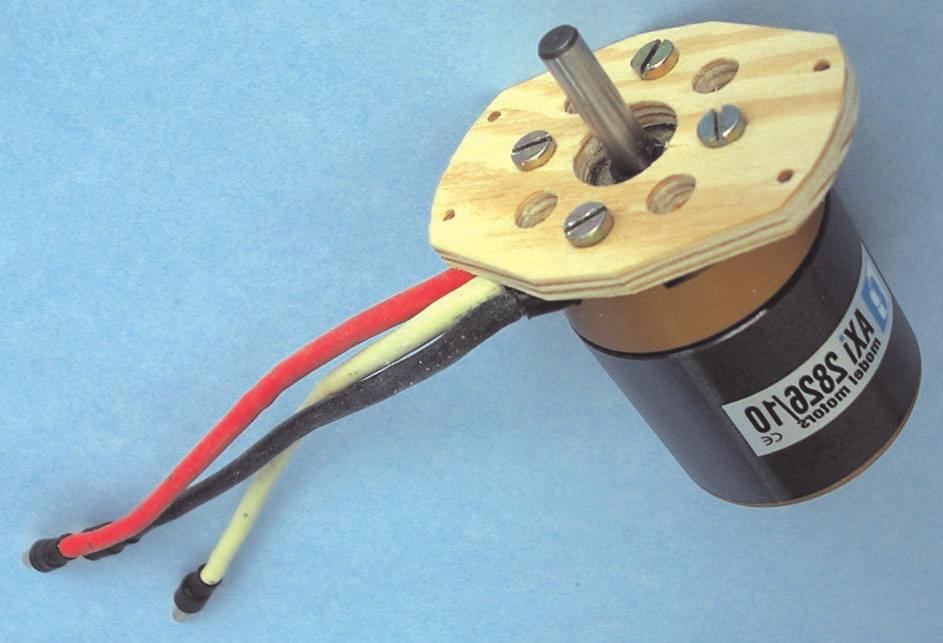

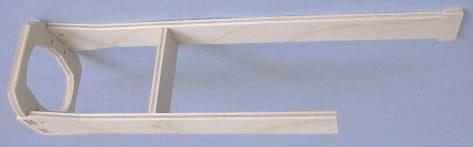

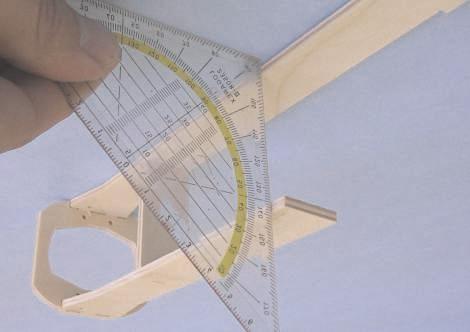

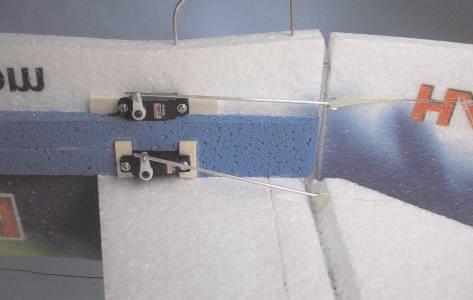

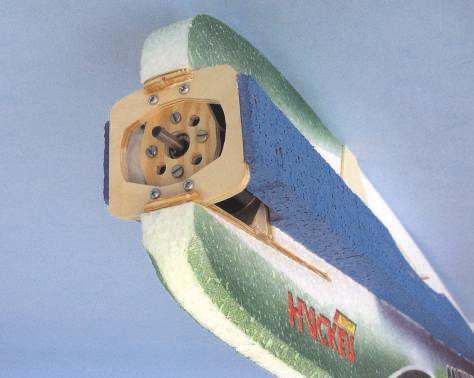

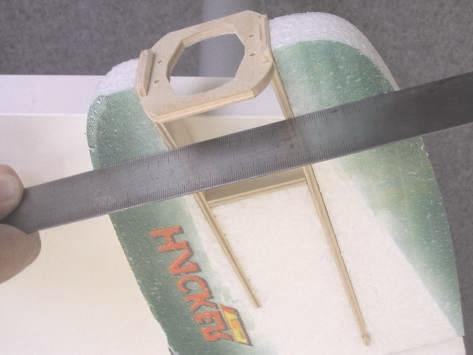

6 , mm 0 mm B Výztuhy a pøiložte k loži, oznaète a odøíznìte odlehèení pro držák motoru. Cut out a part of stiffener, as shown. mm 0 mm A 0 mm Drát ostruhy ohnìte do U, zapíchnìte do trupu a zalepte lepidlem. Bent the tail wire and pin into fuselage as shown, glue it with thin type of glue and apply activator spray. Serva pøišroubujte na lože serv. Proøíznìte záøez hloubky mm pro kabel serva smìrovky ( A) do spodní strany výztuhy a kabel do ní natlaète; kabel serva výškovky ( B) protáhnìte do otvoru serva na pravé stranì trupu. Insert servos. Screw them in place. Using shrp knife cut a slots for servo cables. Motor AXI /0 pøišroubujte ètyømi šrouby Mx na držák motoru, dùkladnì dotáhnìte. Screw the electro motor onto the engine mount., 000 mm 0 mm 0 Do výztuh a proøíznìte záøez do hloubky mm v délce 000 mm. Cut the slot into the stiffener, using sharp knife. The slot must be mm deep and 000 mm long. 0, Do trupu a výztuhy vyøíznìte otvory pro serva výškovky a smìrovky. Pøilepte lože serv lepidlem. Using sharp knife cut an openings into the fuselage for the rudder and the elevator servos. Glue in place servo mounts. C Pravé servo výškovky pøišroubujte na lože serva. Kabely obou serv výškovky protáhnìte otvorem na spodní stranu výztuhy. Proøíznìte záøezy do spodní strany výztuhy a kabely do nich natlaète. Press a servo cables into the slots. Držák motoru s motorem prostrète skrz motorové lože a pootoète o 0 tak, aby kabely motoru smìøovaly dolù. Insert engine mount with motor into fuselage. Turn 0 degrees. Dráty zamaèknìte do záøezu ve výztuhách a nelepit. Insert wire to the slot. Don t glue now. Stiffener A., zatím tvory pro kabely serv Holes for servo cables 00 mm 0 mm Na druhé stranì trupu do výztuhy vyøíznìte otvor pro pravé servo výškovky podle obrázku. Pøilepte lože serva lepidlem. Proøíznìte otvory pro kabely serv. n the opposite side cut the openinig for the elevator servo and glue the servo mounts. Trup položte na okraj rovného stolu tak, aby vystupující èásti na dolní stranì byly mimo desku stolu. Výztuhu ustavte podle obrázku - vpøedu doražte k loži motoru, vzadu srovnejte zároveò s dolní hranou výøezu pro VP. Výztuhu po obvodu pøilepte lepidlem. Výztuhu pøitlaèujte k trupu, dokud lepidlo nezaschne. Zalepte drát lepidlem. Put the fuselage on the flat board. The fuselage stiffener press to the fuselage and glue it around edge with glue. Stiffeners must exactly match with cut hole for wings, elevator and engine mount. When dry, glue the wire into stiffener. When dry, use the same procedure to the opposite side of the fuselage. Konektory táhla nasaïte do otvorù v pákách serv a zajistìte pojistkami. Zašroubujte šrouby. Insert connectors into servo arms and insert Quicklock washers on the opposite side as shown and press together. Kabel serva smìrovky nastavte prodlužovacím kabelem. Kabely serv výškovky nastavte dlouhým V-kabelem. Pro køidélka použijte krátký V-kabel. Do výztuh vyøíznìte záøezy pro kabely do hloubky mm a otvory pro spojovací konektory. Pro vstup kabelù do prostoru pøijímaèe vyøíznìte potøebné otvory. Connect the prolong cables and Y cables and press them into the slots. Držák motoru pøišroubujte k loži ètyømi vruty,x. Screw the engine mount with electro motor onto the engine board. Use screws.x.
