MIKY starna 1. David Říha 2012 Jiří Černý Cvičný RC model

Transkript

1 starna 1 Cvičný RC model Rozpětí: 1020mm Délka: 850mm Hmotnost: 1350g Motor: MEGA 22/20/3E nebo RAY 3542 Pohoný akumulátor: LiPo 3S 11.1V 2200mAh Ovládány: křidélka, směrovka výškovka a plyn

2 starna 2

3 starna 3 Rizpislka dílů 11 2ks L profil 20x20x1,5- AL (2 x 3,608g) 21 1ks Ray 3542 (1 x 140,0g) 31 1ks balsa 10 (1 x 0,265g) 32 2ks balsa 10 (2 x 14,284g) 33 2ks balsa 10 (2 x 28,282g) 34 2ks balsa 10 (2 x 3,935g) 35 2ks balsa 10 (2 x 9,855g) 41 1ks balsa 2 (1 x 0,885g) 42 2ks balsa 2 (2 x 1,324g) 43 2ks balsa 2 (2 x 2,339g) 44 1ks balsa 2 (1 x 2,471g) 45 1ks balsa 2 (1 x 2,656g) 46 2ks balsa 2 (2 x 2,898g) 47 1ks balsa 2 (1 x 21,658g) 48 2ks balsa 2 (2 x 27,905g) 49 2ks balsa 2 (2 x 4,476g) 50 1ks balsa 2 (1 x 7,777g) 61 2ks balsa 2,5 (2 x 0,929g) 62 2ks balsa 2,5 (2 x 1,475g) 71 2ks balsa 5 (2 x 2,692g) 72 1ks balsa 5 - cnc laser (1 x 2,259g) 73 1ks balsa 5 - cnc laser (1 x 24,802g) 74 2ks balsa 5 - cnc laser (2 x 7,68g) 75 1ks balsa 5 - cnc laser (1 x 7,903g) 76 1ks balsa 5 - cnc laser (1 x 8,679g) 81 1ks bovden (1 x 2,0g) 91 2ks drat ocel - d2-40 (2 x 0,977g) 101 1ks drat ocel d2 (1 x 1,649g) 111 1ks kabina ceuloid (1 x 4,747g) 121 1ks kolo d25 (1 x 10,0g) 131 2ks kolo mechové - průměr 80 (2 x 15,0g) 141 2ks kolík buk d5-25 (2 x 0,228g) 151 2ks koncovka bovdenu - M2/D2 (2 x 0,05g) 152 4ks koncovka bovdenu - M2/D2 (4 x 0,05g) 161 6ks kulovy kloub - M2 (6 x 0,1g) 171 1ks kužel s unašečem a kleštinou - Průměr 45 (1 x 25,0g) 181 4ks magnet d3 (4 x 0,274g) 191 2ks nosník smrk 3x (2 x 7,044g) 192 2ks nosník smrk 3x (2 x 7,044g)

4 starna ks nosník smrk 3x3-103 (4 x 0,436g) 211 4ks nýt trhací 3 (4 x 1,0g) ks pant MPJ malý (11 x 1,0g) 231 1ks plech dural 2 (1 x 39,435g) 241 1ks plech hlinik 1,5 (1 x 7,026g) 251 6ks podlozka M2 (6 x 0,008g) 261 1ks pohoný akumulátor - LiPo 3S 11.1V 2200mAh (1 x 190,0g) 271 1ks preklizka buk 1 - cnc laser (1 x 0,976g) 272 2ks preklizka buk 1 - cnc laser (2 x 15,229g) 281 1ks preklizka topol 3 - cnc laser (1 x 0,058g) 282 8ks preklizka topol 3 - cnc laser (8 x 0,132g) 283 1ks preklizka topol 3 - cnc laser (1 x 0,278g) 284 1ks preklizka topol 3 - cnc laser (1 x 0,528g) 285 2ks preklizka topol 3 - cnc laser (2 x 0,564g) 286 1ks preklizka topol 3 - cnc laser (1 x 0,717g) 287 1ks preklizka topol 3 - cnc laser (1 x 0,84g) 288 1ks preklizka topol 3 - cnc laser (1 x 0,848g) 289 1ks preklizka topol 3 - cnc laser (1 x 0,867g) 290 4ks preklizka topol 3 - cnc laser (4 x 0,934g) 291 1ks preklizka topol 3 - cnc laser (1 x 1,093g) 292 1ks preklizka topol 3 - cnc laser (1 x 1,415g) 293 2ks preklizka topol 3 - cnc laser (2 x 1,522g) 294 1ks preklizka topol 3 - cnc laser (1 x 1,626g) 295 1ks preklizka topol 3 - cnc laser (1 x 1,723g) 296 3ks preklizka topol 3 - cnc laser (3 x 1,8g) 297 1ks preklizka topol 3 - cnc laser (1 x 1,86g) 298 1ks preklizka topol 3 - cnc laser (1 x 1,861g) 299 2ks preklizka topol 3 - cnc laser (2 x 11,951g) 300 2ks preklizka topol 3 - cnc laser (2 x 14,411g) 301 1ks preklizka topol 3 - cnc laser (1 x 2,021g) 302 1ks preklizka topol 3 - cnc laser (1 x 2,072g) 303 1ks preklizka topol 3 - cnc laser (1 x 2,256g) 304 4ks preklizka topol 3 - cnc laser (4 x 2,56g) 305 6ks preklizka topol 3 - cnc laser (6 x 2,571g) 306 6ks preklizka topol 3 - cnc laser (6 x 2,571g) 307 1ks preklizka topol 3 - cnc laser (1 x 2,781g) 308 2ks preklizka topol 3 - cnc laser (2 x 2,919g) 309 1ks preklizka topol 3 - cnc laser (1 x 21,613g) 310 2ks preklizka topol 3 - cnc laser (2 x 3,137g) 311 1ks preklizka topol 3 - cnc laser (1 x 3,348g) 312 2ks preklizka topol 3 - cnc laser (2 x 3,594g) 313 1ks preklizka topol 3 - cnc laser (1 x 4,995g) 314 1ks preklizka topol 3 - cnc laser (1 x 5,034g) 315 1ks preklizka topol 3 - cnc laser (1 x 5,521g) 316 1ks preklizka topol 3 - cnc laser (1 x 5,852g) 317 2ks preklizka topol 3 - cnc laser (2 x 6,51g) 318 2ks preklizka topol 3 - cnc laser (2 x 7,57g) 319 2ks preklizka topol 3 - cnc laser (2 x 9,261g) 320 2ks preklizka topol 3 - cnc laser (2 x 9,836g)

5 starna ks profil L - AL - 20x20x1,5-35 (2 x 113,511g) 351 2ks rizeni - servo Hitec HS422 (2 x 48,0g) 361 2ks servo Hitec - HS81 (2 x 17,0g) 371 2ks spojovaci dil - lisovaci matice - ocel M5 (2 x 2,223g) 372 2ks spojovaci dil - lisovaci matice - ocel M5 (2 x 2,223g) 381 9ks spojovaci dil - matice - DIN A2 - M2 (9 x 0,14g) 382 4ks spojovaci dil - matice - DIN A2 - M3 (4 x 0,38g) 391 8ks spojovaci dil - nyt trhaci - DIN 7337 Al - St 3x8 (8 x 0,2g) 392 8ks spojovaci dil - nyt trhaci - DIN 7337 Al - St 3x8 (8 x 0,2g) 393 3ks spojovaci dil - nyt trhaci - DIN 7337 Al - St 3x8 (3 x 0,2g) 401 2ks spojovaci dil - podlozka - DIN 125A - A2 - M2 (2 x 0,04g) 402 6ks spojovaci dil - podlozka - DIN 125A - A2 - M3 (6 x 0,12g) 411 2ks spojovaci dil - sroub - DIN 84 - A2 - M2x10 (2 x 0,29g) 412 4ks spojovaci dil - sroub - DIN 84 - A2 - M2x10 (4 x 0,29g) 413 8ks spojovaci dil - sroub - DIN 84 - A2 - M2x10 (8 x 0,29g) 414 2ks spojovaci dil - sroub - DIN 84 - A2 - M3x22 (2 x 1,31g) 415 4ks spojovaci dil - sroub - Plast M5x20 (4 x 3,78g) 421 1ks trubka mosaz d3 (1 x 0,33g) 431 1ks vrtule plast - 12/6 (1 x 20,0g) Celkova hmotnost cca 1350g

6 starna 6 Trup

7 starna 7 Lepení bočnic trupu. Uhelníky se zanýtovanými nýtovacími maticemi M5 pro uchycení podvozku a křídel-al profil L20x20x1,5

8 David Říha 2012 starna 8 Zanýtování přepážky podvozku k bočnicím trupu. Během nýtování jednotlivých součástí doporučuji zároveň zalepit tyto součásti epoxidovým lepidlem. Lepení přepážek předku trupu

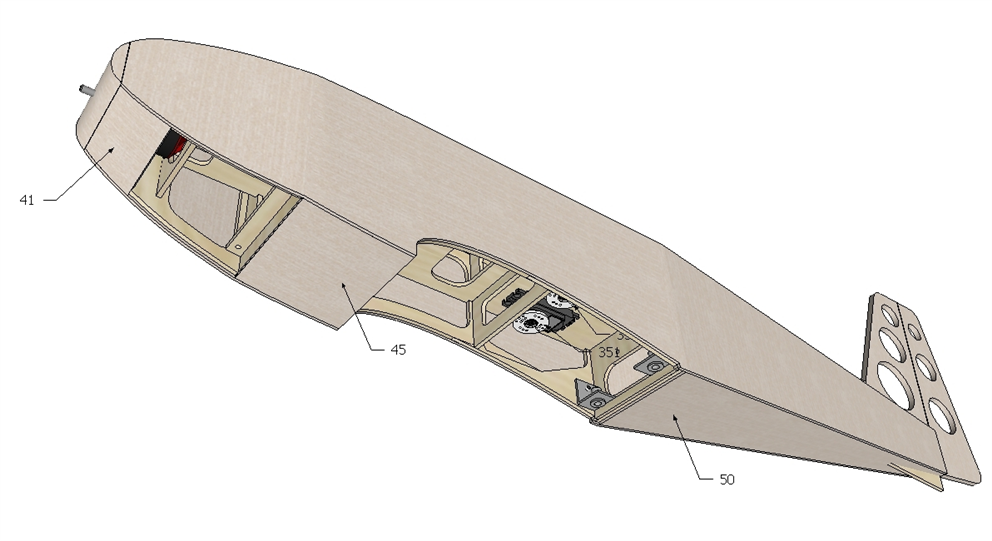

9 David Říha 2012 starna 9 Lepení přepážek zadní části trupu. Lepení spodních výkližků trupu Poloha serv směrovky a výškovky v trupu

10 starna 10 Umístění motoru v trupu. Lepení směrovky k trupu a přechodového trujúhelníku. Balanču směrovky uchytíme za pomocí 3 malých pantů MPJ. Výkližek pro uchycení ostruhy doporučuji ještě vystužit leteckou překližkou tl.1mm.

11 starna 11 Lepení balsových potahů trupu Zalepení výškovky. Balančky výškovky je potřeba propojit drátem d 2mm a uchytit k výškovce zapomocí čtyř malých pantů MPJ

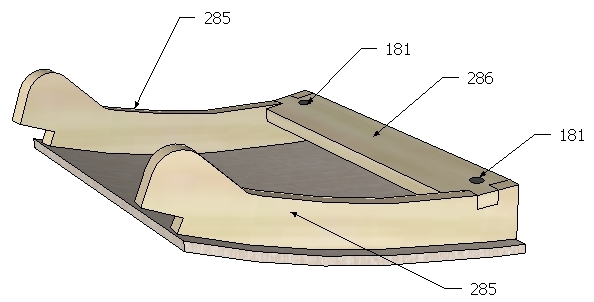

12 starna 12 Ostruhové kolo a páka směrovky. Kabina Spodní krytka trupu s magnety

13 starna 13 Podvozek - duralový plech tl. 2 až 2,5mm

14 starna 14 Křídlo

15 starna 15 Lepení stojiny nosníku Lepení žeber pravé půlky křídla Lepení žeber levé půlky křídla

16 starna 16 Lepení nosníků, náběžné hrany,odtokové hrany a pantů křidélek Lepení výkližků odtokové hrany u kořene křídla

17 starna 17 Lepení náběžné hrany křídla a koncových oblouků Lepení balsových potahů kořenové části křídla Křídélka křídla

18 David Říha 2012 starna 18 Uchycení serva a ovládání křidélka Lepení krytu serva

19 starna 19 Lepení lyží Uchycení podvozku a křídel

20 starna 20 Na kolech Na lyžích
