TOULKY PO NAFTAŘSKÉM PŘÍHRANIČÍ

Transkript

1 ÚPRAVA A DOVYBAVENÍ PROSTORU PRO ROZVOJ A PODPORU TURISTIKY A VZDĚLÁVÁNÍ PROJEKT TOULKY PO NAFTAŘSKÉM PŘÍHRANIČÍ MODERNIZACE VSTUPNÍHO PROSTORU A RECEPCE MUZEA ARCHITEKTONICKÁ STUDIE SRPEN, 2016

2 OBSAH A B Průvodní zpráva A.1 Identifikační údaje A.1.1 Údaje o stavbě A.1.2 Údaje o investorovi A.1.3 Údaje o zpracovateli studie A.2 Seznam vstupních podkladů A.3 Stručná charakteristika návrhu a účel rekonstrukce Souhrnná technická zpráva B.1 Popis území stavby B.1.1 Charakteristika stavebního pozemku B.1.2 Provedené průzkumy a rozbory B.1.3 Ochranná a bezpečnostní pásma B.1.4 Poloha vzhledem k záplavovému a poddolovanému území B.1.5 Vliv stavby na okolní stavby, pozemky a na odtokové poměry B.1.6 Požadavky na asanace, demolice a kácení dřevin B.1.7 Požadavky na zábory zemědělského půdního fondu a pozemků k plnění funkce lesa B.1.8 Územně technické podmínky B.1.9 Věcné a časové vazby, podmiňující, vyvolané a související investice B.2 Celkový popis stavby B.2.1 Účel užívání stavby B.2.2 Celkové urbanistické a architektonické řešení B.2.3 Dispoziční a provozní řešení B.2.4 Bezbariérové užívání stavby B.2.5 Bezpečnost při realizace a užívání stavby B.2.6 Základní technický popis stavby B.2.7 Základní charakteristika technických a technologických zařízení B.2.8 Požárně bezpečnostní řešení B.2.9 Zásady hospodaření s energiemi B.2.10 Hygienické požadavky na stavby, požadavky na pracovní a komunální prostředí B.2.11 Zásady ochrany stavby před negativními účinky vnějšího prostředí B.3 Připojení na technickou infrastrukturu B.4 Dopravní řešení B.5 Řešení vegetace a souvisejících terénních úprav Architektonická studie:obsah Strana 2 z 31

3 B.6 Popis vlivů stavby na životní prostředí a jeho ochrana B.7 Ochrana obyvatelstva B.8 Zásady organizace výstavby B.8.1 Potřeby a spotřeby rozhodujících médií B.8.2 Řešení zařízení staveniště B.8.3 Ochrana životního prostředí při výstavbě C D E F Situace a vymezení řešeného prostoru C.1 Přehledná situace C.2 Vymezení řešeného prostoru Dokumentace objektů a technických zařízení D.1 Půdorys 1.NP D.2 Půdorys 2.NP D.3 Pohled P1 D.4 Pohled P2 D.5 Pohled P3 D.6 Pohled P4 D.7 Pohled P5 D.8 Pohled P6 Fotodokumentace stávajícího stavu a vizualizace návrhu Výkaz výměr, výpis prvků F.1 Výkaz výměr stavební část F.2 Výpis prvků F.2.1 Nástěnné prvky F.2.2 Mobiliář F.2.3 Zábradlí a madla Architektonická studie:obsah Strana 3 z 31

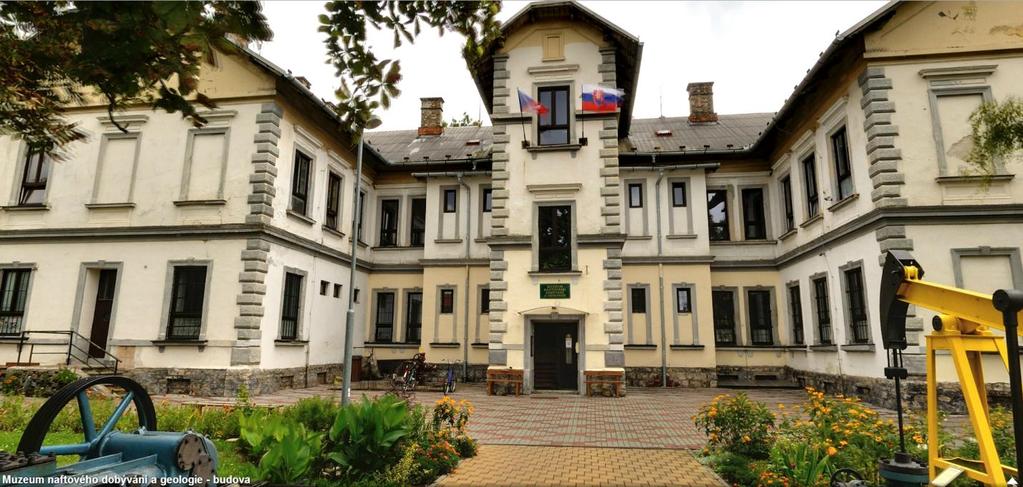

4 A PRŮVODNÍ ZPRÁVA A.1 Identifikační údaje A.1.1 Název stavby: Druh stavby: Místo stavby: Adresa stavby: Kraj: Katastrální území: Údaje o stavbě Muzeum naftového dobývání a geologie Modernizace vstupního prostoru a recepce Město Hodonín Kasárenská 1022, Hodonín Jihomoravský Hodonín Č. parcely: st. 775/1 Název subjektu: A.1.2 Údaje o investorovi Muzeum naftového dobývání a geologie IČ: Sídlo: Zastoupený: Zpracovali: A.1.3 Kasárenská 1022, Hodonín Ing. Stanislavem Benadou, Ph.D. Údaje o zpracovateli studie Ing. arch. Ivana Wawreková Mgr. Ing. Jiří Nekl Kontaktní adresa: V Újezdech 1, Brno Kontaktní telefon: ivanawawrekova@gmail.com A.2 Seznam vstupních podkladů o o o Záměr (představa) provozovatele muzea Prohlídka a zaměření stávajícího stavu Fotodokumentace pořízená při prohlídce Architektonická studie:a Průvodní zpráva Strana 4 z 31

5 A.3 Stručná charakteristika návrhu a účel rekonstrukce Navrhovaná modernizace se týká vstupního prostoru muzea, tedy prostoru za vstupními dveřmi (zádveří), prostoru recepce, a to včetně schodiště spojujícího tyto prostory a dále schodiště vedoucího z prostoru recepce do II. NP k výstavnímu sálu. Účelem modernizace je nahrazení funkčně a bezpečnostně nevyhovujících prvků a zvýšení estetického standardu řešeného prostoru. Největší rozsah prací budou tvořit stavební činnosti ve formě udržovacích prací. Bude se jednat především o opravy (výměny) povrchů podlah a stěn v nejnutnějším rozsahu, renovace nebo osazení nových zárubní a dveřních křídel a provedení nových rozvodů elektřiny. Konečný vzhled prostoru bude dotvořen renovací stávajících a doplněním nových funkčních a dekoračních prvků (recepce, stojany, přihrádky, obrazy, ) a montáží nového vnitřního osvětlení. Umístěním informačních panelů a tabulí by mělo být také docíleno jednoznačnějšího vymezení funkčních vlastností jednotlivých částí řešeného prostoru i místností na tento prostor navazujících. Návrh se snaží modernizované prostory sladit s tématem muzea, a to tak, aby se muzeum stalo atraktivnějším pro návštěvníky a lépe využilo svůj potenciál, který pro svoji jedinečnost bezesporu má. Nový design prostoru je navržen v industriálním stylu, je kladen důraz na minimalistické řešení a vhodnou barevnost. Prostor je navržen ve světlých odstínech se zdůrazněním černé kontury, symbolizující tekoucí ropu. Barevně jsou rovněž odděleny prostory hlavní (vstup do expozic, hlavní vstup, apod.) a vedlejší (sbírky, šatna,, atd.). Prostor je vybaven ocelovými prvky (trubky, závěsy, imitace sudu, atp.). Architektonická studie:a Průvodní zpráva Strana 5 z 31

6 B SOUHRNNÁ TECHNICKÁ ZPRÁVA B.1 Popis území stavby B.1.1 Charakteristika stavebního pozemku Stavba se nachází nedaleko centra města Hodonín, cca 100 m severně od vlakové stanice. Nemovitost je v územním obvodu, kde státní správu katastru nemovitostí ČR vykonává Katastrální úřad pro Jihomoravský kraj, Katastrální pracoviště Hodonín. B.1.2 Provedené průzkumy a rozbory V uvažované lokalitě nebyl v místě výstavby proveden žádný průzkum B.1.3 Ochranná a bezpečnostní pásma Vzhledem k charakteru stavebních (stavba je prováděna výhradně uvnitř stavebních objektů, nepředpokládá se provádění žádných výkopových ani jiných prací vně objektu) není třeba se ochrannými a bezpečnostními pásmy zabývat. B.1.4 Poloha vzhledem k záplavovému a poddolovanému území Stavba se nenachází v záplavovém ani v poddolovaném území. B.1.5 Vliv stavby na okolní stavby, pozemky a na odtokové poměry Stavba nebude mít vliv na okolní stavby ani pozemky. Stavebním řešením nebudou dotčeny odtokové poměry území. B.1.6 Požadavky na asanace, demolice a kácení dřevin Žádné požadavky na asanace, demolice a kácení dřevin nejsou kladeny. V rámci stavebních prací bude prováděna jen demontáž stávajících zařizovacích předmětů a odstranění nevyhovujících povrchových úprav. B.1.7 Požadavky na zábory zemědělského půdního fondu a pozemků k plnění funkce lesa Vzhledem k rozsahu stavebních úprav nevzniknou žádné požadavky na zábory zemědělského půdního fondu a pozemků určených k plnění funkce lesa. B.1.8 Územně technické podmínky Napojení na dopravní infrastrukturu Připojení objektu a okolních ploch na místní stávající komunikace zůstane beze změn. Příjezd k budově je umožněn ulicí Za Dráhou nebo ulicí Kasárenská, odbočením z ulice Brněnské (silnice II. tř. č. 431). Architektonická studie:b Souhrnná technická zpráva Strana 6 z 31

7 Napojení na technickou infrastrukturu Řešená stavba je napojena na vnější inženýrské sítě vodovod, kanalizace, VN a NN soustavu z ulice. V rámci rekonstrukce budou provedeny nové vnitřní rozvody elektroinstalace. Ostatní inženýrské sítě zůstanou nedotčeny. B.1.9 Věcné a časové vazby, podmiňující, vyvolané a související investice Zahájení ani dokončení stavebních úprav souvisejících s realizací řešené rekonstrukce není vázáno na ostatní okolní výstavbu ani na ostatní související investice B.2 Celkový popis stavby B.2.1 Účel užívání stavby Současný účel ani užívání stavby předložená studie nemění.. V současnosti slouží prostory jako vstup do budovy a vnitřních expozic a především jako recepce a pokladna muzea. Na schodišti, jsou nyní umístěné nástěnky s aktualitami z akcí muzea. Navrhovaná modernizace se týká vstupního prostoru muzea, tedy prostoru za vstupními dveřmi (zádveří), prostoru recepce, a to včetně schodiště spojujícího tyto prostory a dále schodiště vedoucího z prostoru recepce do II. NP. B.2.2 Celkové urbanistické a architektonické řešení Jelikož se jedná o rekonstrukci vnitřních prostor beze změn dispozic a viditelných zásahů do stavebních konstrukcí, nedojde k žádným urbanistickým ani architektonickým změnám. Nový design prostoru je navržen v industriálním stylu, je kladen důraz na minimalistické řešení a vhodnou barevnost. Prostor je navržen ve světlých odstínech se zdůrazněním černé kontury, symbolizující tekoucí ropu. Barevně jsou rovněž odděleny prostory hlavní (vstup do expozic, hlavní vstup, apod.) a vedlejší (sbírky, šatna, štola, atd.). Prostor je vybaven ocelovými prvky (trubky, závěsy, imitace sudu, atp.). B.2.3 Dispoziční a provozní řešení Stavbou nedojde ke změně dispozičního ani povozního řešení objektu ani jeho částí. Řešené prostory objektu jsou využívány jako veřejnosti volně přístupné prostory (v souladu s otvíracími hodinami muzea) plnící funkci recepce a informačního centra. Architektonická studie:b Souhrnná technická zpráva Strana 7 z 31

8 B.2.4 Bezbariérové užívání stavby Bezbariérový přístup do objektu je možný a nachází v části budovy, která není řešena v rámci této studie. Vstupy do veřejně přístupných prostor muzea (expozice, sbírky) z prostoru recepce budou řešeny bezbariérově. B.2.5 Bezpečnost při realizace a užívání stavby Bezpečnost při užívání stavby bude řešena dodržováním obecně závazných předpisů, normativů a běžných pravidel bezpečnosti. Schodiště bude opatřeno zábradlím. Jiná zvláštní bezpečnostní opatření projektová dokumentace neřeší. B.2.6 Základní technický popis stavby B Stavební řešení Bourací a demontážní práce Bourací a demontážní práce jsou charakterizovány odstraněním nášlapné vrstvy podlah a schodišťových stupňů z keramické dlažby a PVC, včetně soklu, oškrábáním maleb, a případným otlučením poškozených vnitřních omítek. Budou vyvěšena dveřní křídla a odstraněny stávající ocelové zárubně. Dále bude odstraněna parapetní deska u okna nad mezipodestou a demontována bude přepážková konstrukce u výstupu ze schodiště do II. NP. Z prostoru budou demontovány všechny zařizovací předměty. V rámci provedení nových rozvodů elektřiny budou zrušeny veškeré rozvody svítidel, vypínačů a zásuvek. Pro nové rozvody budou provedeny drážky ve stěnách, případně v konstrukcích stropních podhledů, resp. sádrokartonových předstěn. Zednické práce V rámci zednických prací dojde k opravám poškozených vnitřních omítek stěn a stropů a provedení nových omítek v prostorách nových rozvodů elektro zapravení instalačních drážek. Bude se jednat o hladké sádrové omítky nebo stěrky. Lokálně v těchto místech dojde také k opravám vrchního vápenocementového štuku a k opravám případných děr ve stěnách (např. po instalacích kotevních prvků původního interiérového vybavení). V případě velmi špatného stavu a s tím související náročné opravě stávajících omítek mohou být alternativně instalovány předstěny a podhledy ze sádrokartonu. Po odstranění nášlapných vrstev podlah budou provedeny lokální opravy betonových podlahových mazanin a před pokládkou nových nášlapných vrstev budou vyrovnány podlahy samonivelační hmotou. Úpravy povrchů Stěny a stropy budou opatřeny novými výmalbami, případně tapetami. Na podlahy bude položena keramická dlažba, některé stěny budou obloženy keramickým obkladem. Sokl bude opatřen snadno údržbovým (omyvatelným) materiálem např. keramický obklad nebo nátěr. V případě renovace dveřních zárubní budou tyto opatřeny novým nátěrem. Architektonická studie:b Souhrnná technická zpráva Strana 8 z 31

9 Výplně otvorů Ve vstupech do expozic a sbírek budou instalovány nové ocelové zárubně a dveřní křídla, včetně kování. Ve vstupu ze zádveří do prostoru recepce budou v místě stávajících dveří instalovány nové plastové protipožární dveře s oboustranně otvíravým hlavním křídlem. U výstupu ze schodiště do II. NP bude instalována nová přepážková konstrukce, včetně nových dveří. Vstupní dveře do objektu budou vyměněny za nové, budou řešeny jako bezpečností a protipožární. B Mechanická odolnost a stabilita Návrh předpokládá osazení objektu typovými výrobky s deklarovanými fyzikálními vlastnostmi, případně výrobky upravenými na požadované rozměry při zachování mechanické odolnosti a stability zaručené výrobcem. B.2.7 Základní charakteristika technických a technologických zařízení Vnitřní elektroinstalace V rámci vnitřní elektroinstalace dojde ke kompletnímu provedení vnitřních rozvodů. Nový rozvaděč s vystrojením odpovídajícím platným ČSN bude osazen v technické místnosti, která není řešena v rámci této studie. Osvětlení vnitřních prostor V rámci této studie byl proveden předběžný návrh osvětlení vnitřního řešeného prostoru. Ten vnitřní osvětlení člení na: hlavní osvětlení řešeného prostoru osvětlení, které je řešeno formou polohovatelných reflektorových svítidel na kolejnicích v kombinaci s nástěnnými svítidly, nasvětlení exponátů, vitrín a výstavních panelů, které je navrženo realizovat pomocí nástěnných svítidel a LED pásků. V případě realizace je nutné provést světlotechnický výpočet a odborný návrh konkrétního počtu, typu a rozmístění svítidel. B.2.8 Řešeno v samostatné zprávě. Požárně bezpečnostní řešení Není řešeno. B.2.9 Zásady hospodaření s energiemi Architektonická studie:b Souhrnná technická zpráva Strana 9 z 31

10 B.2.10 Hygienické požadavky na stavby, požadavky na pracovní a komunální prostředí B.2.11 Zásady ochrany stavby před negativními účinky vnějšího prostředí B.3 Připojení na technickou infrastrukturu Řešená stavba je napojena na vnější inženýrské sítě vodovod, kanalizace, VN a NN soustavu z ulice. V rámci rekonstrukce budou provedeny nové vnitřní rozvody elektroinstalace. Ostatní inženýrské sítě zůstanou nedotčeny. B.4 Dopravní řešení Připojení objektu a okolních ploch na místní stávající komunikace zůstane beze změn. Příjezd k budově je umožněn ulicí Za Dráhou nebo ulicí Kasárenská, odbočením z ulice Brněnské (silnice II. tř. č. 431). B.5 Řešení vegetace a souvisejících terénních úprav Vzhledem k povaze a rozsahu stavebních prací řešených projektem, není tato problematika řešena, do vegetace a terénu není zasahováno. V případě jakýchkoliv poškození musí být povrchy uvedeny do původního stavu. B.6 Popis vlivů stavby na životní prostředí a jeho ochrana Vzhledem k charakteru stavby a jejím kapacitám nebude negativně ovlivněno životní prostředí ani v průběhu realizace stavby ani při jejím provozu. Při provádění stavby budou používány tradiční technologie s běžnými stavebními stroji a mechanizmy. Vlastní stavební procesy nebudou životní prostředí trvale ani dlouhodobě ovlivňovat. Z hlediska obecně platných předpisů jde o stavbu, která není zdrojem znečištění. Během výstavby při provádění stavebních prací budou vznikat odpady z výstavby. Odpady vznikající při výstavbě budou vytříděny a zneškodněny dle platných právních předpisů. Dodavatel stavby zajistí odpovídající likvidaci odpadů, které v rámci stavební činnosti vzniknou (např. zbytky použitých materiálů, prázdné obaly od barev apod.), v souladu se zák.č. 125/97 Sb. o odpadech a vyhlášky MŽP č. 338/97 Sb. o podrobnostech nakládání s odpady. Za likvidaci odpadů vznikající při výstavbě je odpovědný dodavatel stavby. Architektonická studie:b Souhrnná technická zpráva Strana 10 z 31

11 B.7 Ochrana obyvatelstva Nejsou kladeny žádné požadavky z hlediska plnění ochrany obyvatelstva. B.8 Zásady organizace výstavby B.8.1 Potřeby a spotřeby rozhodujících médií Zásobování stavby el. energií a vodou Elektrická energie pro stavbu bude odebírána ze stávajících rozvaděčů. Pro sledování odběru el. energie osadí zhotovitel na svůj náklad odečtový elektroměr, resp. rozvaděč s podružným měřením. Voda pro stavbu bude odebírána ze stávajícího rozvodu vody. Pro sledování odběru vody pro potřeby realizace stavby osadí zhotovitel na svůj náklad odečtou vodoměr v místě napojení úpravny vody. Požadavky na jiné energie nejsou známy. B.8.2 Řešení zařízení staveniště Zařízení staveniště bude na pozemku stavebníka. Staveniště nevyžaduje přípravu území, nezasahuje do vedení inženýrských sítí. Staveniště bude napojeno na zdroje vody a elektro viz výše. Staveniště bude po dobu výstavby chráněno proti vstupu třetích osob. Uvnitř objektů budou k dispozici plochy i prostory pro uložení materiálu a sklady, které je možné používat pro zařízení staveniště. Dodavatelé stavebních a montážních prací si projednají a smluvně zajistí s investorem podmínky užívání těchto prostorů. B.8.3 Ochrana životního prostředí při výstavbě Podle stavebního zákona č. 183/2006 Sb. budou vytvořeny při stavbě podmínky odpovídající požadavkům životního prostředí. Veškeré veřejné a sousední soukromé plochy dotčené stavbou budou uvedeny do původního stavu. Stavební materiál bude skladován pouze na staveništi na pozemcích stavebníka. V případě nutnosti skladování materiálu na veřejném prostranství bude v předstihu požádáno o povolení skládky. Manipulace a nakládání s odpady bude v souladu s předpisy zákona č. 185/2001 Sb., o odpadech, ve znění zákona č. 154/2010 Sb. a Vyhl. MŽP č. 383/2001 Sb. Práce, při kterých budou používány stroje s hlučností nad 60 db, budou realizovány v čase, který si dodavatel prací dohodne s příslušnou hygienickou správou. Architektonická studie:b Souhrnná technická zpráva Strana 11 z 31

12 C SITUACE A VYMEZENÍ ŘEŠENÉHO PROSTORU C.1 Přehledná situace (výřez z katastrální mapy) Architektonická studie:c Situace a vymezení řešeného prostoru Strana 12 z 31

13 C.2 Vymezení řešeného prostoru Architektonická studie:c Situace a vymezení řešeného prostoru Strana 13 z 31

14 D DOKUMENTACE OBJEKTŮ A TECHNICKÝCH ZAŘÍZENÍ D.1 Půdorys 1.NP Architektonická studie:d Dokumentace objektů a technických zařízení Strana 14 z 31

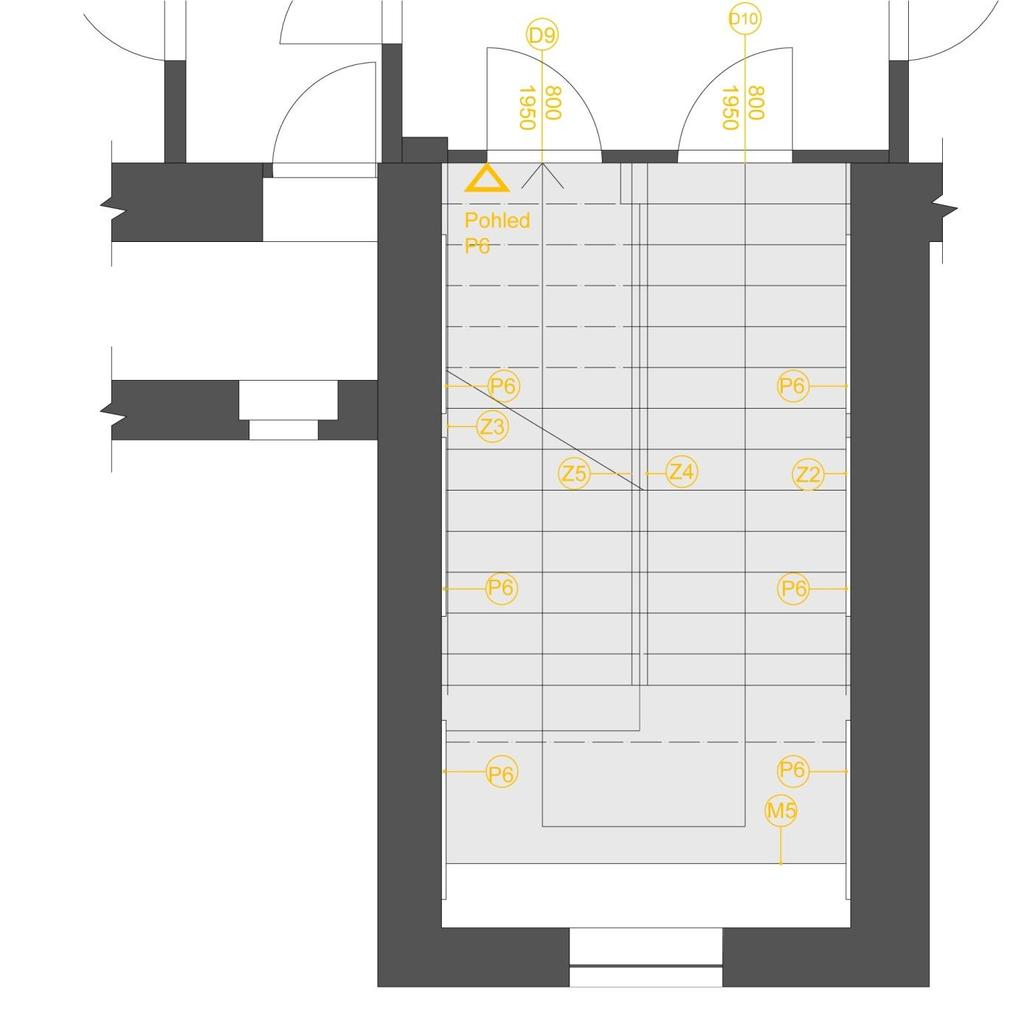

15 D.2 Půdorys 2.NP Architektonická studie:d Dokumentace objektů a technických zařízení Strana 15 z 31

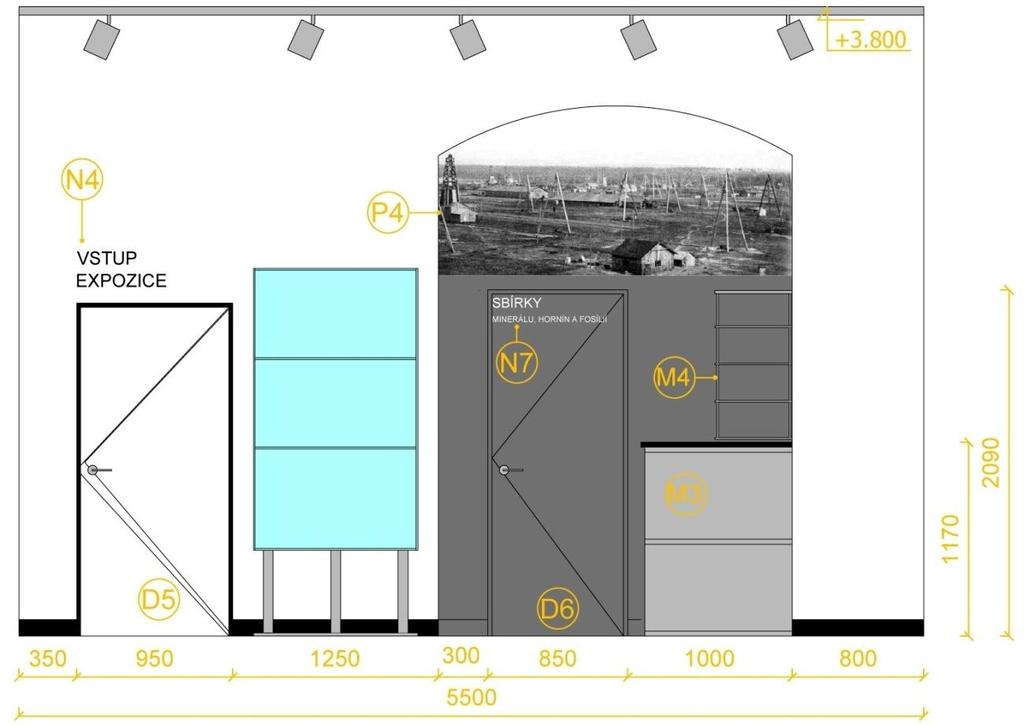

16 D.3 Pohled P1 D.4 Pohled P2 Architektonická studie:d Dokumentace objektů a technických zařízení Strana 16 z 31

19 E FOTODOKUMENTACE STÁVAJÍCÍHO STAVU A VIZUALIZACE NÁVRHU Architektonická studie:e Fotodokumentace stáv. stavu a vizualizace návrhu Strana 19 z 31

20 Architektonická studie:e Fotodokumentace stáv. stavu a vizualizace návrhu Strana 20 z 31

28 F VÝKAZ VÝMĚR, VÝPIS PRVKŮ F.1 Výkaz výměr stavební část Položka MJ počet MJ Bourací, demoliční a přípravné práce Vyklizení prostoru, uskladnění použitelných a ekologická likvidace nepoužitelných věcí Odstranění PVC, soklíků a lišt z podlah a schodiště, včetně ekologické likvidace Oškrábání maleb a případné otlučení poškozených vnitřních omítek stěn a stropů akce 1 m 2 63 m Vyrovnání podlah samonivelační hmotou m 2 47 Hrubé srovnání stěn a stropů omítkou, provedení vnitřní omítky štukové / sádrové - stěny a stropy, alternativně podhledy a předstěny ze SDK m Odbourání přesahu schodišťového stupně m 3 0,025 Odstranění schodišťových madel a zábradlí bm 18 Odstranění dveří, vč. zárubní ks 6 Odstranění přepážkové konstrukce (2.NP) ks 1 Odstranění parapetní desky - mezipatro ks 1 Povrchové úpravy Výmalba stěn, vč. podkladové penetrace - barva bílá m Výmalba stěn, vč. podkladové penetrace - barva šedá m 2 6,5 Výmalba stropů, vč. podkladové penetrace m 2 51 Pokládka keramické dlažby na podlahy a schodišťové stupně, vč. podkladové penetrace m 2 57 Obklad stěn (dlažbou), vč. podkladové penetrace m 2 4,5 Obklad soklíků, vč. podkladové penetrace, alternativně nátěr - barva lesklá černá bm 45 Obklad soklíků, vč. podkladové penetrace, alternativně nátěr - barva šedá bm 4 Záklop schodiště do 3.NP akce 1 Záklop schodiště z 1.NP (srovnání) akce 1 Architektonická studie:f Výkaz výměr, výpis prvků Strana 28 z 31

29 Položka MJ počet MJ Výplně otvorů Interiérové dveře š mm (na míru) - výměna zárubní, dveřních křídel, prahů a kování Dveře š mm, dvojkřídlé, oboustranně otvíravé, protipožární, vč. zárubní a kování (1.NP) ks 5 ks 1 Dveře přepážkové, dvojkřídlé, protipožární, vč. zárubní a kování (2.NP) ks 1 Přepážková konstrukce, dveře protipožární, vč. zárubní a kování (2.NP) ks 1 Parapetní deska - mezipatro ks 1 Elektroinstalace Provedení nové elektroinstalace, vč. materiálu (kabely, krabičky, vypínače) akce 1 Projekční práce Projektová příprava akce 1 Dozor při realizaci prací akce 1 F.2 Výpis prvků F.2.1 Nástěnné prvky N1, N2, N3, N4, N6 3D Nápisy na stěně barevnost: přední část písma černá, boční časti písma bílé (variantně jen černá) materiál: kov (variantně plexisklo) velikost písma: rozmezí 100 až 200 mm, max. na šířku dveří N5, N7, N8 Nápisy na stěně barevnost: bílé materiál: samolepící folie velikost písma: rozmezí 100 až 200 mm P1, P2 Nástěnný panel barevnost: přední část černá, boční časti bílé Architektonická studie:f Výkaz výměr, výpis prvků Strana 29 z 31

30 P3 Nástěnný panel - mapa projektu barevnost: boční časti bílé P4 Obraz NESYT materiál: fotografie (variantně samolepící folie) P5 Nový rám k stávajícímu obrazu Materiál: nerezová ocel P6 Výstavní panel rozměr: 1400 x 1100 mm barevnost: přední část černá, boční časti bílé T1 Magnetická skleněná tabule rozměr: 600 x 900 mm barevnost: černá F.2.2 Mobiliář M1 Lavice na sezení, dolní část sklápěcí, opěradlo rozměr: 900 x 440 mm, výška opěradla cca 100 mm (úzký pás, min. výška = výška kliky dveří) materiálové provedení: deska: DTD laminovaná černá lesk nosná sklápěcí část sedadla: nerezová ocel opěradlo uložené na podporách ve stěně - v místě kliky dveří, DTD laminovaná černá lesk M2 Stojan na informační materiály rozměr: 600 x 900 mm materiálové provedení: police: nerezová ocel (nakloněná pod úhlem 45 ) vrchní nosná část: trubka kotvená do stěny, nerezová ocel vertikální lanka: ocel Architektonická studie:f Výkaz výměr, výpis prvků Strana 30 z 31

31 M3 Recepce materiálové provedení: vrchní deska pultu: DTD laminovaná, černá lesk (v mm od podlahy) vrchní deska pracovního stolu: DTD laminovaná, černá lesk (v. 900 mm od podlahy) vnitřní konstrukce recepce: DTD laminovaná, šedá lesk opláštění recepce z vnější strany: ocel nerezová, ohýbaná v 3 úrovních (tvar barelu) M4 Regál na doplňky rozměr: 600 x 900 mm materiálové provedení: police: nerezová ocel vrchní nosná část: trubka kotvená do stěny, nerezová ocel vertikální lanka: ocel M5 Lavice na sezení, sklápěcí, nesmí bránit v únikové cestě rozměr: 3210 x 400 mm materiálové provedení: deska: DTD laminovaná černá lesk nosná sklápěcí část sedadla: nerezová ocel F.2.3 Zábradlí a madla Architektonická studie:f Výkaz výměr, výpis prvků Strana 31 z 31
