Uživatelský manuál. Řada Power Series. Modely PS1000B, PS1500B, PS2200B, PS3000B PS1000B-RM, PS1500B-RM, PS2200B-RM, PS3000B-RM

Transkript

1 Uživatelský manuál Řada Power Series Modely PS1000B, PS1500B, PS2200B, PS3000B PS1000B-RM, PS1500B-RM, PS2200B-RM, PS3000B-RM

2

3 Copyright OPTI International Corporation, Všechna práva vyhrazena. OPTI- UPS a OPTI-SAFE Xtreme jsou ochranné známky společnosti OPTI-UPS. Místo pro vaše údaje Sériové číslo vaší jednotky UPS se nachází na zadním panelu. Doporučujeme, abyste si ho zapsali do níže uvedené kolonky. Tento lístek si pro případ krádeže nebo ztráty jednotky UPS ponechte jako trvalý záznam o koupi, který pomůže s její identifikací. Model číslo: Sériové číslo: Datum koupě: 1

4 Na co se vztahuje záruka: OMEZENÍ ZÁRUKY V záruční době ručíme za to, že zakoupený produkt nebude trpět žádnými výrobními závadami ani vadami materiálu. Pokud se v záruční době objeví vada materiálu nebo výrobní závada, na základě vlastního uvážení produkt buď opravíme, nebo vyměníme za jiný kus. Jak dlouho je záruka platná: Přesnou délku záruční doby a podmínky uplatnění záruky vám sdělí naše lokální pobočky nebo prodejci. V rámci ČR je záruční doba dlouhá 24 měsíců. Na koho se záruka vztahuje: Tato záruka se vztahuje pouze na prvního zákazníka, jenž si daný produkt zakoupí. Na co se záruka nevztahuje: 1. Na veškeré produkty s poškozeným, pozměněným nebo odstraněným sériovým číslem. 2. Na poškození, opotřebení nebo poruchy zapříčiněné: a) nehodou, nesprávným používáním, nedbalostí, působením ohně, vody nebo jinými zásahy vyšší moci, neoprávněnou úpravou produktu a nedodržením pokynů dodaných spolu s produktem. b) opravou nebo pokusem o opravu neoprávněnou osobou. c) na závady vzniklé neúmyslným poškozením nebo poškozením během přepravy, například v důsledku vysypání nákladu. d) demontáží nebo instalací produktu. e) vzhledem k produktu vnějšími příčinami. f) použitím přívodu proudu nebo součástí, které neodpovídají naším specifikacím. g) přirozeným opotřebením. h) jakoukoliv jinou příčinou, která nemá vztah k závadě produktu. 3. Na povinnosti spojené s demontáží, instalací nebo zprovozněním.

5 Omezení předpokládaných smluvních podmínek: KROMĚ ZDE UVEDENÝCH SMLUVNÍCH PODMÍNEK NEPLATÍ ŽÁDNÉ DALŠÍ ZÁRUKY, AŤ UŽ SPECIFIKOVANÉ NEBO PŘEDPOKLÁDANÉ, VČETNĚ PŘEDPOKLÁDANÝCH ZÁRUK OBCHODOVATELNOSTI A VHODNOSTI PRODUKTU KE KONKRÉTNÍMU ÚČELU. Vyloučení odpovědnosti za škody: NAŠE ODPOVĚDNOST SE VZTAHUJE POUZE NA NÁKLADY SPOJENÉ S OPRAVOU NEBO VÝMĚNOU PRODUKTU. NENESEME ODPOVĚDNOST: 1. ZA ŠKODY NA MAJETKU DALŠÍCH OSOB ZPŮSOBENÉ JAKÝMIKOLIV ZÁVADAMI PRODUKTU*, ZA ŠKODY V DŮSLEDKU POTÍŽÍ, V DŮSLEDKU NEVYUŽITÍ PRODUKTU, V DŮSLEDKU UŠLÉHO ČASU, V DŮSLEDKU UŠLÉHO ZISKU, V DŮSLEDKU UŠLÝCH OBCHODNÍCH PŘÍLEŽITOSTÍ, V DŮSLEDKU POŠKOZENÍ DOBRÉHO JMÉNA FIRMY, V DŮSLEDKU ZTRÁTY DAT A ZTRÁTY SOFTWARU, ZA VÝLOHY SPOJENÉ S POŘÍZENÍM NÁHRADNÍHO ZAŘÍZENÍ, ZA ZÁSAHY DO OBCHODNÍCH VZTAHŮ, ZA NÁROKY UPLATŇOVANÉ TŘETÍMI STRANAMI NEBO ZA DALŠÍ OBCHODNÍ ZTRÁTY, A TO I V PŘÍPADĚ, ŽE JSME BYLI INFORMOVÁNI O MOŽNOSTI TAKOVÝCH ŠKOD. 2. ZA VEŠKERÉ DALŠÍ ŠKODY, AŤ VEDLEJŠÍ, NÁSLEDNÉ NEBO JINÉ. 3. ZA JAKÉKOLIV NÁROKY UPLATŇOVANÉ TŘETÍ STRANOU. Účinnost vnitrostátního práva: Toto ujednání vám poskytuje konkrétní zákonná práva a uplatňovat můžete rovněž další práva, která jsou v jednotlivých státech odlišná. Některé státy neumožňují omezit předpokládané smluvní podmínky nebo nedovolují vzdát se odpovědnosti za vedlejší a následné škody, takže výše uvedená omezení pro vás nemusí platit. Udržování života: Nedoporučujeme používat jednotky UPS ve spojení s přístroji pro udržování života nebo přímou péči, hrozí-li, že selhání jednotky UPS by mohlo ukončit provoz těchto přístrojů nebo znemožnit péči o pacienta nebo snížit jejich účinnost.

6 PLATÍ OD 1. října 1997 DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY USCHOVEJTE TYTO POKYNY! TATO PŘÍRUČKA OBSAHUJE DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY. MĚJTE JI PO RUCE, ABYSTE DO NÍ MOHLI NAHLÉDNOUT. UPOZORNĚNÍ: BATERIE MŮŽE ZPŮSOBIT ÚRAZ ELEKTRICKÝM PROUDEM, VYVOLAT POŽÁR V DŮSLEDKU SILNÉHO ZKRATOVÉHO PROUDU NEBO ZPŮSOBIT EXPLOZI UNIKAJÍCÍCH PLYNŮ. DODRŽUJTE NÁLEŽITÁ BEZPEČNOSTNÍ OPATŘENÍ. PŘI VÝMĚNĚ BATERIÍ ZACHOVEJTE JEJICH PŮVODNÍ POČET A POUŽIJTE NÁSLEDUJÍCÍ TYPY: BEZÚDRŽBOVÝ OLOVĚNÝ AKUMULÁTOR (PS1000B: 1234W 2 ) (PS1500B: 1234W, 3 ) (PS2200B: 7,2AH/12V, 8 ) (PS3000B: 1234W, 8 ) (PS1000B-RM: 7,2AH/12V, 3 ) (PS1500B-RM: 1234W, 3 ) (PS2200B-RM: 1221W, 8 ) (PS3000B-RM: 1221W, 8 ). BATERIE MUSÍ BÝT ZLIKVIDOVÁNY NÁLEŽITÝM ZPŮSOBEM. LIKVIDACE BATERIÍ A AKUMULÁTORŮ SE ŘÍDÍ ZÁKONEM O ODPADECH Č.297/2009SB. A SMĚRNICÍ 206/66/ES O BATERIÍCH A AKUMULÁTORECH A O ODPADNÍCH BATERIÍCH A AKUMULÁTORECH. AKUMULÁTORY SE V ŽÁDNÉM PŘÍPADĚ NESMÍ UKLÁDAT S KOMUNÁLNÍM ODPADEM. PRO JEJICH LIKVIDACI VYUŽIJTE SBĚRNÝ DVŮR, NEBO BATERII ODEVZDEJTE NA PRODEJNĚ, KDE JSTE JI ZAKOUPILI.

7 VAROVÁNÍ! JEDNOTKA UPS OBSAHUJE NAPĚTÍ, KTERÁ JSOU POTENCIÁLNĚ ŽIVOTU NEBEZPEČNÁ. VEŠKERÉ OPRAVY BY MĚLI PROVÁDĚT VYŠKOLENÍ SERVISNÍ PRACOVNÍCI. JEDNOTKA UPS MÁ VLASTNÍ INTERNÍ ZDROJ ENERGIE (BATERII). ZÁSUVKY NA UPS MOHOU BÝT POD PROUDEM, I KDYŽ JEDNOTKA UPS NENÍ PŘIPOJENA KE ZDROJI STŘÍDAVÉHO PROUDU. Spolehlivý a trvalý provoz jednotky UPS částečně závisí na péči, kterou ji zákazníci věnují. Řiďte se prosím následujícími pokyny: Nerozebírejte jednotku UPS. Nezkoušejte ji napájet z jiné zásuvky než z dvoupólové uzemněné zásuvky. Neumisťujte jednotku UPS do blízkosti vody nebo do prostředí s velmi vysokou vlhkostí. Nenechte dovnitř jednotky UPS proniknout kapalinu ani cizorodé předměty. Nezablokujte větrací výstupy po stranách jednotky UPS. Nezapojujte do zásuvek na jednotce UPS sušič vlasů a podobné přístroje. Nevystavujte jednotku UPS přímému slunečnímu záření a neumisťujte ji v blízkosti zdrojů tepla. Jednotka UPS má být instalována v budově s řiditelnou teplotou, v níž se nevyskytují žádné faktory s negativními účinky na vodivost. Zásuvka by se měla nacházet blízko jednotky UPS a měla by být snadno přístupná. Instalace jednotky UPS by měla zabránit tomu, aby ztrátový proud jednotky UPS a připojených zařízení přesáhl 3,5 ma. Když je nutné provést údržbu nebo servisní práce uvnitř jednotky UPS, měl by být odpojen přívod proudu z baterie na kladném a záporném pólu pohotovostních konektorů baterie. Nevyhazujte baterie do ohně, neboť mohou explodovat. Baterie neotvírejte ani neničte, vytečený elektrolyt by mohl ublížit vašim očím nebo pokožce. Baterie může přivodit úraz elektrickým proudem a vyvolat silný zkratový proud. Při práci s bateriemi by měla být dodržována následující bezpečnostní opatření: * Odložte hodinky, prsteny a další kovové předměty. * Použijte nástroje s izolovanými rukojeťmi.

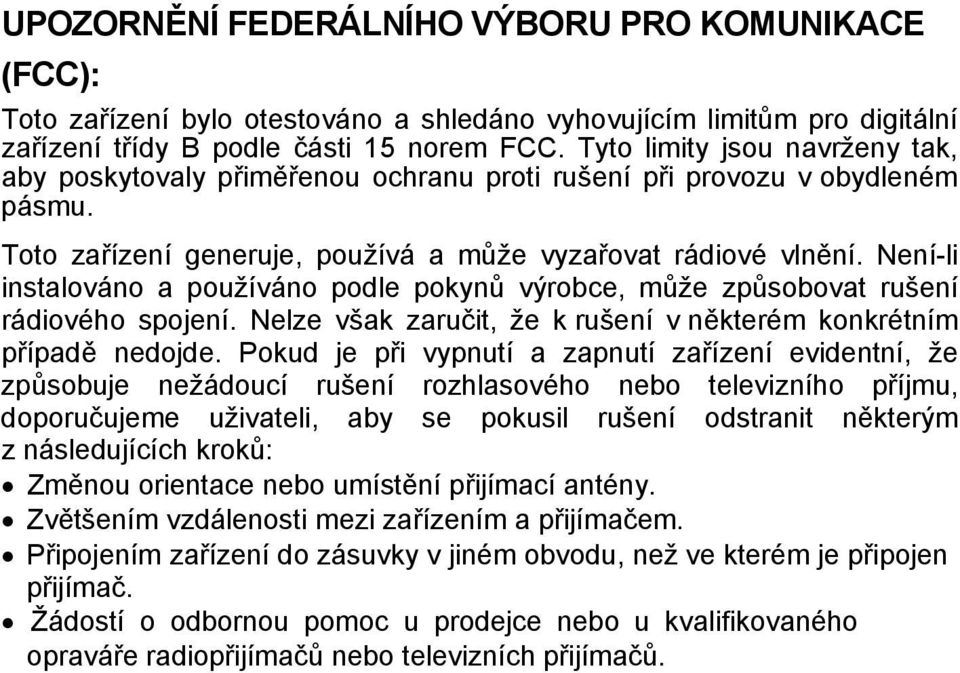

8 UPOZORNĚNÍ FEDERÁLNÍHO VÝBORU PRO KOMUNIKACE (FCC): Toto zařízení bylo otestováno a shledáno vyhovujícím limitům pro digitální zařízení třídy B podle části 15 norem FCC. Tyto limity jsou navrženy tak, aby poskytovaly přiměřenou ochranu proti rušení při provozu v obydleném pásmu. Toto zařízení generuje, používá a může vyzařovat rádiové vlnění. Není-li instalováno a používáno podle pokynů výrobce, může způsobovat rušení rádiového spojení. Nelze však zaručit, že k rušení v některém konkrétním případě nedojde. Pokud je při vypnutí a zapnutí zařízení evidentní, že způsobuje nežádoucí rušení rozhlasového nebo televizního příjmu, doporučujeme uživateli, aby se pokusil rušení odstranit některým z následujících kroků: Změnou orientace nebo umístění přijímací antény. Zvětšením vzdálenosti mezi zařízením a přijímačem. Připojením zařízení do zásuvky v jiném obvodu, než ve kterém je připojen přijímač. Žádostí o odbornou pomoc u prodejce nebo u kvalifikovaného opraváře radiopřijímačů nebo televizních přijímačů.

9 PS1000B/ PS1500B/ PS2200B/ PS OBSAH 1. ÚVOD 1.1 Přehled Sinusový výstup Snižování nebo zvyšování výstupního napětí regulací Vyměnitelné provedení baterie Vyspělé rozhraní pro komunikaci s počítačem Časový plán vypínání a zapínaní připojených zařízení Protipřepěťová ochrana datových linek 3 2. OVLÁDACÍ PRVKY UPS 2.1 Vnější pohled 4 Čelní panel 4 Zadní panel Tlačítko On (zapnout) Tlačítko Off (vypnout) Tlačítko Select (vybrat) Sloupcový diagram procentuálního zatížení Sloupcový diagram kapacity baterie Kódy chybových hlášení Symboly stavu Komunikační port Uvedení do chodu na baterii Přepěťová ochrana datových linek 8 3. INSTALACE A ZPROVOZNĚNÍ 3.1 Rozbalení a kontrola Umístění Jak zjistíte, kolik zařízení můžete k jednotce UPS připojit Zapnutí jednotky UPS Připojení zařízení k jednotce UPS Uvedení do chodu a test funkčnosti Pokyny pro skladování TECHNICKÉ ÚDAJE 4.1 Elektrotechnické údaje Fyzické údaje Vnější podmínky ŘEŠENÍ PROBLÉMŮ 5.1 Přehled řešení problémů VYMĚNITELNÁ BATERIE 6.1 Důležitá upozornění Postup při výměně baterií 18

10 2 PS1000B / PS1500B/ PS2200B / PS3000B 1. ÚVOD 1.1 Přehled Tyto modely patří mezi systémy nepřerušitelného napájení (UPS) zdokonaleného typu line-interactive s čistě sinusovým výstupem. Jsou určeny k tomu, aby chránily vaše citlivá zařízení před účinky napěťových špiček, přepětí, podpětí, kolísání frekvence a úplnými výpadky napětí. Může se jednat o různé druhy přístrojů od počítačů přes digitální zařízení až po telekomunikační systémy. Když funguje napájení střídavým proudem ze sítě, jednotka UPS ho nepřetržitě filtruje a reguluje. Dojde-li k výpadku střídavého proudu, napájení se nepřeruší, protože UPS využije jako záložní zdroj interní bezúdržbový akumulátor. 1.2 Sinusový výstup Výstupní napětí je čistě sinusové, tvar vlny je stejný jako při napájení zařízení ze zásuvky ve zdi. Tím je zajištěna a zaručena kompatibilita se všemi druhy zátěže, dokonce i s těmi nejcitlivěji reagujícími zařízeními. 1.3 Snižování nebo zvyšování výstupního napětí inteligentní regulací Napětí poskytované zdrojem střídavého proudu může být oproti normální hodnotě občas vyšší nebo nižší. Zdroj UPS je řízen mikroprocesorem, jenž pomocí funkce buck (snížení napětí) a boost (zvýšení napětí) zajišťuje regulaci výstupního napětí. Má-li například normální napětí být 120 V, ale jeho hodnota je občas vyšší a dosahuje až 132 V, zdroj UPS pomocí funkce buck napětí sníží, aby zařízení přijímalo napětí zhruba 120 V. Je-li naopak napětí občas nižší a jeho hodnota klesne až na 108 V, funkce boost jej zvýší, aby zařízení přijímalo napětí zhruba 120 V. Vaše zařízení je tak vybaveno dokonalou regulací napětí, přičemž interní baterii UPS není nutné využívat tak často.

11 PS1000B/ PS1500B/ PS2200B/ PS Vyměnitelné provedení baterie Baterie bývá v systému UPS tím nejslabším článkem. Její průměrná životnost činí dva až tři roky. U těchto modelů UPS je baterie provedena tak, aby ji uživatel mohl snadno vyměnit, takže výrazně ušetříte a vaše jednotka UPS bude mít takřka neomezenou životnost. Výměna baterie je velmi snadná a není přitom nutné vypínat ani UPS, ani zařízení, které je jím chráněno. 1.5 Vyspělé rozhraní pro komunikaci s počítačem Mnohé jednotky UPS upozorní pouze na výpadek proudu. Zde popisované modely však v kombinaci s příslušným softwarem sdělují důležité provozní informace. Na obrazovce počítače budou uvedeny bližší údaje o vstupním / výstupním napětí, frekvenci, napětí baterie a tak dále. Budete moci lépe analyzovat problémy týkající se napájení. Nebyl-li tento software dodán spolu s vaším UPS, můžete si jej koupit u svého místního prodejce UPS. 1.6 Časový plán vypínání a zapínání připojených zařízení Pomocí softwaru lze místně nebo dálkově řídit vypínání a zapínání zařízení, jež jsou k UPS připojena. Uživatelský časový plán můžete nastavit tak, aby odpovídal vašim konkrétním potřebám. 1.7 Přepěťová ochrana datových linek Aby byla ochrana vašeho systému úplná, jsou na zadním panelu integrovány prvky přepěťové ochrany datových linek. Umožňují velmi jednoduše chránit síťové připojení (RJ45) nebo připojení prostřednictvím modemu (vstup telefonní linky) před nebezpečnými napěťovými špičkami.

12 4 PS1000B / PS1500B/ PS2200B / PS3000B 2. OVLÁDACÍ PRVKY UPS 2.1 Vnější pohled MODELY: PS1000B, PS1500B, PS2200B, PS3000B Čelní panel PS1000B PS1500B/ PS2000B/ PS3000B MODELY: PS1000B-RM, PS1500B-RM, PS2200B-RM, PS3000B-RM

13 PS1000B/ PS1500B/ PS2200B/ PS Zadní panel MODEL: PS1000B 100V/110V/120V 220V/230V/240V MODEL: PS1500B 100V/110V/120V 220V/230V/240V MODELY: PS2200B, PS3000B 100V/110V/120V 220V/230V/240V 100V/110V/120V

14 6 PS1000B / PS1500B/ PS2200B / PS3000B MODELY: PS1000B-RM, PS1500B-RM PS2200B-RM, PS3000B-RM 100V/110V/120V 2.2 Tlačítko On (zapnout) 220V/230V/240V 1. Je-li jednotka UPS, která je zapojena do sítě se střídavým proudem, vypnuta, stiskněte tlačítko On na jednu až dvě sekundy. Tím UPS zapnete. Jednotku UPS lze zapnout dokonce i tehdy, není-li do ní dodáván střídavý proud. 2. Po stisknutí tlačítka On se jednotka UPS zapojená do sítě se střídavým proudem začne testovat a na několik sekund přejde na napájení z baterií. Doporučujeme vám, abyste před spuštěním tohoto testování uložili rozdělanou práci, aby jste zbytečně nepřišli o neuložená data. 3. Nastane-li výpadek střídavého proudu, jednotka UPS vás na to upozorní hlasitým pípáním. Budete-li chtít tento varovný signál vypnout, stiskněte tlačítko On. Až se bude blížit vybití baterie, varovný signál se znovu zapne a pípání bude rychlejší. 2.3 Tlačítko Off (vypnout) Tlačítkem Off se jednotka UPS ve dvou krocích vypne: 1. Stisknete-li tlačítko Off, když je UPS napájen střídavým proudem, jednotka UPS přejde do režimu spánku. Než spustíte tento test, opět doporučujeme, aby jste uložili rozdělanou práci, aby jste zbytečně nepřišli o neuložená data. Doporučujeme vám, abyste zavřeli všechny otevřené soubory, než spustíte tento test. 2. Podržíte-li při výpadku střídavého proudu tlačítko Off tři sekundy stisknuté, jednotka UPS přejde do režimu spánku. Stisknete-li pak znovu tlačítko Off na tři sekundy, jednotka UPS se úplně vypne.

15 PS1000B/ PS1500B/ PS2200B/ PS Tlačítko Select (vybrat) Příslušná hodnota se zobrazí v horní části displeje. Na výběr máte několik parametrů. Zobrazení výstupního napětí Zobrazení vstupního napětí Vstupní frekvence Teplota uvnitř jednotky UPS Výstupní frekvence Procentuální míra zátěže 2.5 Sloupcový diagram procentuálního zatížení Displej LCD na čelním panelu udává aktuální procentuální zátěž. V hodnotách od 0 do 100 % je zde uvedeno, jaký podíl z maximálního dostupného výkonu UPS připojená zařízení odebírají. 2.6 Sloupcový diagram kapacity baterie Displej LCD udává aktuální stav baterie. V hodnotách od 0 do 100 % je zde uvedena aktuální míra nabití interních baterií jednotky UPS. 2.7 Kódy chybových hlášení Příslušná hodnota se objeví v horní části displeje. Mohou zde být zobrazeny dva druhy chybových režimů. Err0: Porucha UPS Err1: Upozornění na přetížení (přesahující 120%) 2.8 Symboly stavu Symboly aktuálního stavu jednotky UPS Symbol LINE : Tento symbol je zobrazen, když je vstupní napětí normální. Symbol BY PASS : Tento symbol je zobrazen, když jsou spotřebiče připojené k UPS napájeny z místní elektrické sítě přes by-pass. kdy je spotřebič napájen proudem z místní elektrické sítě přes regulátor napětí buck. kdy je spotřebič napájen proudem z místní elektrické sítě přes regulátor napětí boost. Symbol "INV": Tento symbol je zobrazen, když je spotřebič napájen proudem přes obvod střídače. Symbol BACKUP : Tento symbol je zobrazen, když je spotřebič napájen proudem z baterie. Symbol FAULT : Zobrazí se, když s UPS není něco v pořádku.

16 8 PS1000B / PS1500B/ PS2200B / PS3000B 2.9 Komunikační port Komunikační port na zadním panelu UPS umožňuje provést připojení hostitelského počítače. Využijete-li komunikační software, získáte přístup k důležitým provozním informacím. Na obrazovce počítače můžete sledovat vstupní / výstupní napětí, frekvenci střídavého proudu, napětí baterie atd. a analyzovat problémy týkající se napájení. V případě delších výpadků napájení software také spustí postupné automatické vypínání. Pokud software a komunikační kabel nebyly dodány společně s UPS, můžete je koupit u svého místního prodejce Spuštění UPS s napájením z baterie Pokud dojde k výpadku napájení střídavým proudem tehdy, když je zdroj UPS vypnutý, můžete zajistit napájení příslušných zařízení pomocí funkce Uvést do chodu na baterii. Nepřipojujte však během provozu zajišťovaného funkcí Uvést do chodu na baterii ke zdroji UPS příliš mnoho zařízení. 1. Odpojte ze zadního panelu UPS napájecí šňůru střídavého proudu. 2. Na čelním panelu držte stisknuté tlačítko On/Off tak dlouho, dokud UPS nezačne pípat. 3. Až přestanete zdroj UPS používat, vypněte jej stisknutím tlačítka On/Off Přepěťová ochrana datových linek Protipřepěťová ochrana datových linek na zadním panelu umožňuje velmi jednoduše chránit síťové připojení (RJ45) nebo připojení prostřednictvím modemu (RJ11) před nebezpečnými napěťovými špičkami. Zapojte síťový kabel 10/Base-T nebo telefonní kabel UTP do zdířky Line. Propojení dokončete tím, že další kabel, nebo telefonní kabel UTP zapojíte do zdířky System. Síťový kabel a telefonní kabel UTP jsou volitelné příslušenství, které můžete koupit u svého místního prodejce.

17 PS1000B/ PS1500B/ PS2200B/ PS INSTALACE A ZPROVOZNĚNÍ Před instalací si prosím prostudujte následující pokyny: 3.1 Rozbalení a kontrola Zkontrolujte, zda není krabice s jednotkou UPS poškozená. Je-li poškozená, neprodleně na tuto skutečnost upozorněte doručovatele zásilky. 3.2 Umístění 1. Toto zařízení je určeno pouze pro provoz ve vnitřních prostorách. Ačkoliv je jednotka UPS svojí konstrukcí velmi robustní, součástky uvnitř nejsou hermeticky chráněny vůči okolním vlivům. 2. Jednotka UPS musí být umístěna v krytém prostředí, v němž nepřijde do styku s topnými zařízeními, například s radiátory nebo topnými články. Neumisťujte ji do prostředí s vysokou vlhkostí. 3. V místnosti, v níž bude jednotka UPS umístěna, by měl vzduch dostatečně cirkulovat, a aby řádně fungovala ventilace jednotky UPS, měla by kolem ní ze všech stran zůstat mezera zhruba 2,5 cm. 3.3 Jak zjistíte, kolik zařízení můžete k jednotce UPS připojit 1. Vytvořte úplný seznam zařízení, která potřebují zajistit ochranu. 2. U každého zařízení je na štítcích vzadu uvedeno provozní napětí a proud (VA, viz příklady na následujícím obrázku). Vaše zařízení může mít provozní napětí například 88 až 264 V, ale v České republice je standardní napětí 230 V, proto byste ve svých výpočtech měli použít 230 V.

18 10 PS1000B / PS1500B/ PS2200B / PS3000B ViewSonic G V 2.7A 50 / 60 Hz SN: Q Computer Co Pentium Pro 200MHz 120V 2.0A 50/60 Hz SN: Vynásobte napětí a proud udávané u každého jednotlivého zařízení (nároky zařízení ve VA); například 120 V 2,7 A = 324 VA, 120 V 2,0 A = 240VA. Sečtěte všechny výsledné hodnoty zjištěné u jednotlivých zařízení; například 324 VA VA = 564 VA. 4. Zkontrolujte, zda má vaše jednotka UPS minimálně takový výkon ve VA, jaký vyžadují vaše zařízení. 3.4 Zapnutí jednotky UPS 1. Máte-li model UPS ve verzi pro napětí 110/120 V, zapojte napájecí šňůru do elektrické zásuvky se třemi zdířkami, u níž je ověřeno, že je uzemněná. Máte-li verzi UPS pro napětí 230 V, pokračujte prosím oddílem Na čelním panelu stiskněte na tři sekundy tlačítko On/Off. Tím zapnete jednotku UPS. 3. Doporučujeme, abyste baterii před prvním použitím jednotky UPS po dobu šesti hodin nechali nabíjet. Jednotku UPS lze sice použít okamžitě i tehdy, když baterie není nabitá, ale záložní provoz pak může být mnohem kratší, než je udáváno. Jednotka UPS baterii automaticky dobíjí pokaždé, když je napájena střídavým proudem. 3.5 Připojení zařízení k jednotce UPS 1. U všech modelů UPS kromě verzí pro napětí 230 V postupujte takto: Napájecí šňůry počítače a příslušenství zapojte do zásuvek na jednotce UPS. Zapněte počítač a příslušenství. 2. U verzí pro napětí 230 V zapojte napájecí šňůru počítače do příslušného napájecího vstupu na UPS a do síťové zásuvky, viz následující obrázek. Pomocí napájecí šňůry, která byla dodána s jednotkou UPS, propojte zásuvku na jednotce UPS s napájecím vstupem počítače. Zapněte počítač.

19 PS1000B/ PS1500B/ PS2200B/ PS NEZAPOJUJTE DO JEDNOTKY UPS LASEROVÉ TISKÁRNY, PROTOŽE MAJÍ PŘÍLIŠ VELKÉ NÁROKY, CO SE TÝČE PROUDU.

20 12 PS1000B / PS1500B/ PS2200B / PS3000B 3.6 Uvedení do chodu a test funkčnosti 1. Zapojte přívodní napájecí šňůru střídavého proudu do zadního panelu a stisknutím tlačítka On/Off na tři sekundy uveďte jednotku UPS do chodu. Jednotka UPS začne pípat a na předním panelu se rozsvítí kontrolka Normal Mode (normální režim). 2. Bude-li svítit kontrolka Overload (přetížení) a zvukový signál bude nepřerušovaný, znamená to, že jednotka UPS je přetížená. Odpojte zařízení, u nichž je pravděpodobnost poškození nejnižší, například tiskárnu atd. Pokud se nepřerušovaný zvukový signál bude ozývat i nadále, je možné, že jednotka UPS je porouchaná. Obraťte se na svého místního prodejce, aby vám pomohl závadu vyřešit. Poznámka: Než provedete následující test funkčnosti, uložte veškeré neuložené soubory, aby nedošlo ke ztrátě dat. 3. Chcete-li otestovat záložní napájení, můžete buď odpojit napájecí šňůru jednotky UPS ze sítě, nebo zcela stačí, stisknete-li na čelním panelu tlačítko On. Během testu zkontrolujte, zda vaše přístroje fungují řádně a bez přerušení. Necháváte-li jednotku UPS neustále zapnutou, je dobré provést tento test alespoň jednou za měsíc. Pokud odpojíte ze sítě napájecí šňůru, všechny popisované modely budou v intervalech po čtyřech sekundách pípat. Pípání lze vypnout stisknutím tlačítka Test. Bude svítit kontrolka Battery Mode (režim baterie). Po uplynutí několika sekund zapojte napájecí šňůru znovu do sítě. Pokud stisknete tlačítko On, zobrazí se přechodně diagram Battery Mode (režim baterie). 3.7 Pokyny pro skladování Baterii jednotky UPS dlouhodobě skladované při mírných teplotách by jste měli vždy jednou za tři měsíce nechat dvanáct hodin nabíjet. Uchováváte-li jednotku UPS při vyšších teplotách, pak ji nechte nabíjet vždy jednou za dva měsíce. Zapojte napájecí šňůru do elektrické sítě. UPS není nutné kvůli nabíjení zapnout.

21 PS1000B/ PS1500B/ PS2200B/ PS TECHNICKÉ ÚDAJE 4.1 Elektrotechnické údaje Název modelu Frekvence (Hz) Jmenovité napětí (V) Výkon VA/W 100/110/120 V PS1000B 50/ / /230/240 V 100/110/120 V PS1500B 50/ / /230/240 V 100/110/120 V PS2200B 50/ / /230/240 V 100/110/120 V PS3000B 50/ / /230/240 V Název modelu Frekvence (Hz) Jmenovité napětí (V) Výkon VA/W 100/110/120 V PS1000B-RM 50/ / /230/240 V 100/110/120 V PS1500B-RM 50/60 220/230/240 V 1500/ /110/120 V PS2200B-RM 50/60 220/230/240 V 2200/ /110/120 V PS3000B-RM 50/60 220/230/240 V 3000/2100 Vstupní/výstupní napětí Napětí střídavého proudu ze sítě Verze Spodní hranice Horní hranice 1xxV Jmenovité napětí-25 % Jmenovité napětí+25 % 2xxV Jmenovité napětí-25% Jmenovité napětí+25 % Regulace výstupního napětí: ± 7% (režim záložního provozu), ± 10% (režim provozu ze sítě) Vstupní/výstupní frekvence Vstup (režim provozu ze sítě) 45Hz 55 Hz / 55 Hz 65 Hz Výstup (režim střídače) 50 Hz / 60 Hz ± 0.1 Hz Tvar vlny Režim provozu ze sítě Režim záložního provozu Sinusová vlna Sinusová vlna

22 14 PS1000B / PS1500B/ PS2200B / PS3000B Doba přepnutí Výpadek proudu Střídač 4 ms (obvyklá doba) Ochrana proti napěťovým špičkám/přepětí Souvislé napětí Jednotlivý ráz 8/20μs Verze (efektivní hodnota) Imax Jouly 100/110/120V 175V 6,000 A /230/240V 330V 6,000 A 1050 Protipřepěťová ochrana datové linky Protipřepěťová ochrana telefonní linky Ochrana sítě 10 Base-T Uvedení do činnosti Ráz +/- 6KV (1,2 μs/50 sinusový) <1% (od 6KV/125A v režimu normální ochrany) Zvukový signál Vybíjení baterie při výpadku proudu Baterii hrozí úplné vybití Přetížení Porucha UPS Pípá každé čtyři sekundy Pípá každou sekundu Nepřerušovaný zvuk Nepřerušovaný zvuk Baterie a nabíječka Typ baterie: Bezúdržbový olověný akumulátor. Doba dobíjení 6 až 8 hodin po úplném vybití. (Jednotku UPS lze používat ihned po vybití, ale záložní provoz pak bude kratší.) Technické údaje o baterii PS1000B PS1500B PS2200B PS3000B Stejnosměrné napětí 24 36V 48V 48V 12V 12V 12V 12V Typ 34W 34W 7,2AH 34W Počet Doba nabíjení 4 hodiny 4 hodiny 4 hodiny 4 hodiny PS1000B-RM PS1500B-RM PS2200B-RM PS3000B-RM Stejnosměrné napětí 36V 36V 48V 48V 12V 12V 12V 12V Typ 7,2AH 34W 21W 21W Počet Doba nabíjení 4 hodiny 4 hodiny 4 hodiny 4 hodiny

23 PS1000B/ PS1500B/ PS2200B/ PS Fyzické údaje: Název modelu Rozměry Hmotnost (kg) Š D V (mm) Čistá Přepravní PS1000B 140 x 445 x PS1500B 170 x 450 x PS2200B 170 x 450 x PS3000B 170 x 450 x ,8 29,3 Název modelu Rozměry Hmotnost (kg) Š D V (mm) Čistá Přepravní PS1000B-RM 428 x 550 x 84 33,5 35,7 PS1000B-RM 428 x 550 x 84 33,5 35,7 PS2200B-RM 428 x 615 x 84 43,2 46,3 PS3000B-RM 428 x 615 x 84 43,2 46,3 4.3 Vnější podmínky: Provoz Skladování apřeprava Teplota 0 ~ 40 C -20 ~ +60 C Vlhkost 0 ~ 95% (nekondenzující) 0 ~ 95% (nekondenzující) Nadm. výška m (max.) m (max.)

24 16 PS1000B / PS1500B/ PS2200B / PS3000B 5. ŘEŠENÍ PROBLÉMŮ Následující PŘEHLED ŘEŠENÍ PROBLÉMŮ obsahuje většinu potíží, které mohou nastat za normálních pracovních podmínek. Nebude-li jednotka UPS řádně fungovat, zjistěte nejprve, než se obrátíte na servis, zda nepomohou následující kroky: 1. Je jednotka UPS zapojena do správné zásuvky? 2. Odpovídá napětí elektrické sítě pracovnímu napětí jednotky UPS? 3. Není zapotřebí znovu nastavit jistič na zadním panelu? 5.1 Přehled řešení problémů Problém Možná příčina Kroky k nápravě Tlačítko On/Off jste nestiskli dostatečně dlouho. Tiskněte tlačítko On/Off, dokud se UPS nezapne. Ze sítě nepřichází žádný Prověřte funkčnost zásuvky ve proud nebo velmi nízké či Jednotka UPS se zdi a zkontrolujte přívodní velmi vysoké napětí. nezapne a neozývá se napětí. žádný zvukový signál. Napájecí šňůra jednotky Zapojte napájecí šňůru. UPS není zapojena. Svítí kontrolka přetížení a ozývá se nepřerušovaný signál. Svítí kontrolka signalizující výměnu baterie. Svítí kontrolka signalizující poruchu elektrické instalace. Záložní provoz je kratší než výdrž. Jednotka UPS funguje, ale počítač se nezapne. Nefunguje softwarová komunikace Jistič na zadním panelu je zablokován. Jednotka UPS je přetížená. Napětí baterie je příliš nízké nebo je baterie zcela vybita. Porucha elektrické instalace Baterie není úplně nabita nebo se zcela vybila. Napájecí šňůra počítače je špatně připojena nebo není vůbec zapojena. Špatný komunikační kabel. Sériový port počítače nebyl správně nakonfigurován. Snižte zátěž a nastavte znovu jistič. Odpojte nejméně citlivá zařízení od jednotky UPS. Nechte baterii déle než čtyři hodiny nabíjet a restartujte UPS. Bude-li kontrolka i nadále svítit, vyměňte baterii. Zavolejte elektrotechnika, aby prověřil vaši elektrickou síť. Nechte baterii 6 hodin dobíjet a potom znovu ověřte délku záložního provozu. Připojte znovu napájecí šňůru počítače. Kupte si správný kabel u svého prodejce. Zkontrolujte v nastaveních CMOS, zda je povolen sériový port. Prověřte také, zda nenastal konflikt IRQ a zkontroluje, zda nastavení odpovídají nastavením OPTI- SAFE +. Karta I/O je vadná. Vyměňte kartu I/O.

25 PS1000B/ PS1500B/ PS2200B/ PS VYMĚNITELNÁ BATERIE Životnost interních baterií UPS by měla dosahovat dvou až tří let. Máte-li dojem, že baterie jsou již slabé, nechte jednotku UPS alespoň šest hodin nabíjet a potom otestujte výdrž záložního provozu. Pokud záložní provoz ani po tomto opatření není dostatečně dlouhý, vyměňte baterie podle dále uvedených pokynů. Než provedete postup popsaný v oddílech 6.2 nebo 6.3, přečtěte si prosím oddíl DŮLEŽITÁ UPOZORNĚNÍ Údržbu baterií by měla vždy provádět zkušená osoba nebo by měla probíhat pod jejím dohledem a měla by být dodržena dále uvedená bezpečnostní opatření. Než se pustíte do výměny baterií, přečtěte si prosím tato upozornění. Nedovolte nezkušeným osobám (tj. těm, které k tomu nejsou pověřeny) manipulovat s bateriemi. VAROVÁNÍ: Kromě baterií již jednotka UPS neobsahuje žádné další součástky, jejichž údržbu by mohli provádět uživatelé. Opravy by měli provádět jen odborně vyškolení pracovníci pověření výrobcem. VAROVÁNÍ: Baterie může přivodit úraz elektrickým proudem a vyvolat silný zkratový proud. Při práci s bateriemi by měla být dodržována následující bezpečnostní opatření: (1) Sundejte si hodinky, prsteny a jiné kovové předměty. (2) Používejte nástroje s izolovanými rukojeťmi. VAROVÁNÍ: Nevyhazujte baterie do ohně. Mohly by explodovat. VAROVÁNÍ: Neotevírejte baterie ani je nepoškozujte. Obsahují totiž toxický elektrolyt, který má škodlivé účinky na oči a pokožku. VAROVÁNÍ: Při výměně baterií zachovejte jejich původní počet a použijte následující typy: bezúdržbový olověný akumulátor (PS1000B: 1234W 2 ) (PS1500B: 1234W, 3 ) (PS2200B: 7,2AH/12V, 8 ) (PS3000B: 1234W, 8 ) (PS1000B-RM: 7,2AH/12V, 3 ) (PS1500B-RM: 1234W, 3 ) (PS2200B-RM: 1221W, 8 ) (PS3000B-RM: 1221W, 8 )

26 18 PS1000B / PS1500B/ PS2200B / PS3000B 6.2 Postup při výměně baterií PS-1000B Výměna baterií v jednotce UPS je bezpečnou a snadnou činností. Protože baterie je od přívodu střídavého proudu izolována, můžete nechat během následujícího postupu jednotku UPS, počítač nebo jiná zařízení zapnuté. Vezměte prosím na vědomí, že rozhodnete-li se jednotku UPS po vyjmutí baterie nechat zapnutou, nebude moci v případě výpadku proudu napájet připojené spotřebiče. Než provedete následující kroky, přečtěte si prosím upozornění v oddíle Na čelním panelu odšroubujte oba šroubky. 2. Tažením otevřete kryt. 3. Odšroubujte šroubky na destičce přidržující baterii. 4. Vytáhněte baterii. 5. Odpojte oba dráty, kterými je sada baterií připojena k jednotce UPS. 6. Zapojte tyto dráty k nové sadě baterií a dbejte na to, aby byl červený drát připojen k červenému pólu baterií a černý drát k černému pólu baterií. 7. Zasuňte novou sadu baterií na místo. 8. Umístěte zpět destičku přidržující baterie a zašroubujte šroubky. 9. Nasuňte čelní panel zpět na místo. 10. Zašroubujte opět oba malé šroubky do dolní části čelního panelu.

27 PS1000B/ PS1500B/ PS2200B/ PS PS-1500B Výměna baterií v jednotce UPS je bezpečnou a snadnou činností. Protože baterie je od přívodu střídavého proudu izolována, můžete nechat během následujícího postupu jednotku UPS, počítač nebo jiná zařízení zapnuté. Vezměte prosím na vědomí, že rozhodnete-li se jednotku UPS po vyjmutí baterie nechat zapnutou, nebude moci v případě výpadku proudu napájet připojené spotřebiče. Než provedete následující kroky, přečtěte si prosím upozornění v oddíle Na čelním panelu odšroubujte oba šroubky. 2. Tažením otevřete kryt. 3. Odšroubujte šroubky na destičce přidržující baterii. 4. Vytáhněte baterii. 5. Odpojte oba dráty, kterými je sada baterií připojena k jednotce UPS. 6. Zapojte tyto dráty k nové sadě baterií a dbejte na to, aby byl červený drát připojen k červenému pólu baterií a černý drát k černému pólu baterií. 7. Zasuňte novou sadu baterií na místo. 8. Umístěte zpět destičku přidržující baterie a zašroubujte šroubky. 9. Nasuňte čelní panel zpět na místo. 10. Zašroubujte opět oba malé šroubky do dolní části čelního panelu.

28 20 PS1000B / PS1500B/ PS2200B / PS3000B PS1000B-RM/PS1500B-RM/ PS2200B-RM/ PS3000B-RM Výměna baterií v jednotce UPS je bezpečnou a snadnou činností. Protože baterie je od přívodu střídavého proudu izolována, můžete nechat během následujícího postupu jednotku UPS, počítač nebo jiná zařízení zapnuté. Vezměte prosím na vědomí, že rozhodnete-li se jednotku UPS po vyjmutí baterie nechat zapnutou, nebude moci v případě výpadku proudu napájet připojené spotřebiče. Než provedete následující kroky, přečtěte si prosím upozornění v oddíle Odklopte čelní panel. 2. Odšroubujte šroubky z pouzdra s bateriemi. 3. Vytáhněte pouzdro s bateriemi. 4. Vezměte nové pouzdro s bateriemi a zasuňte jej do jednotky UPS. 5. Přišroubujte pouzdro s bateriemi ke skříni jednotky UPS. 6. Uzavřete kryt.
