NÁVOD K OBSLUZE. Pneumatický klíč *** Model: A *** PAN SAM

Transkript

1 PAN SAM Pneumatický klíč *** Model: A *** NÁVOD K OBSLUZE Platný od: 01. ledna Prohlášení o shodě ES 2. Určení pneumatického klíče 3. Omezení použití 4. Technická data 5. Bezpečnost práce 6. Příprava zařízení k práci OBSAH: 7. Použití pneumatického klíče 8. Běžné obslužné činnosti 9. Samostatné odstranění závad 10. Kompletace zařízení, závěrečné poznámky 11. Výkres 12. Informace pro uživatele o likvidaci elektrických zařízení. Během práce s pneumatickým nářadím vždy dodržujte základní pravidla bezpečnosti práce za účelem eliminace výbuchu, požáru nebo mechanického zranění. Před zahájením provozu zařízení se seznamte s obsahem návodu k obsluze. Návod k obsluze si ponechte pro pozdější použití. Přísné dodržování pokynů a doporučení obsažených v návodu k obsluze bude mít vliv na prodloužení životnosti Vašeho pneumatického klíče. ORIGINÁLNÍ NÁVOD K POUŽITÍ Pneumatický klíč A strana: 1

2 1. PROHLÁŠENÍ O SHODĚ ES pro partii: DEDRA EXIM Sp z o.o Pruszków ul. 3 Maja 8, s plnou odpovědností deklaruje, že: Zařízení: Pneumatický úderový klíč - A Funkce: Viz návod k obsluze Rok výroby: 2013 na který se vztahuje stávající prohlášení, splňuje požadavky směrnice ES (EC): 2006/42/EC a základní požadavky v PR: zák. č. 199/2008 Sb., pol o sbližování právních předpisů členských států týkajících se strojů (Machinery safety), což je potvrzeno testem shody č. SH V0, který vydal Intertek Testing Services LTD. Shanghai No.86, 1198 Qinzhou Road Caohejing, Shanghai ,Čína. Použité harmonizované normy: EN 792-6:2000+A1: Pruszków Nařízení Ministerstva hospodářství ze dne o základních požadavcích pro stroje Prohlášení o shodě ES zaniká, pokud bude zařízení změněno, upraveno, nebo pokud je používáno v rozporu s návodem k obsluze Osoba oprávněná k přípravě a vyhotovení prohlášení o shodě a technické dokumentace: vedoucí technického oddělení a servisu - Grzegorz Ratyński DEDRA EXIM Sp z o.o Pruszków ul. 3 Maja 8 Technický ředitel 2. Určení pneumatického klíče Pneumatický klíč model A je výrobek určený k použití ve spojení s kompresorem a slouží k upevňování kol k automobilům (není to zařízení přizpůsobené k profesionálnímu použití - autoservisy, pneuservisy). POZOR: Před použitím se seznamte s návodem k obsluze. 3. Omezení použití Pneumatický klíč s příslušenstvím A může být používán výhradně v souladu s níže uvedenými informacemi. V konstrukci a stavbě klíče je předpokládáno užívání zařízení pro poloprofesionální účely. Pneumatický klíč je určen také k domácímu použití. Svévolné změny v mechanické konstrukci, veškeré úpravy, obslužné činnosti nepopsané v návodu k obsluze budou považovány za protiprávní a způsobí okamžitou ztrátu záruky. Klíč používejte výhradně v uzavřených prostorech PŘÍPUSTNÉ PRACOVNÍ PODMÍNKY Kontinuální práce S1 Vyčištěný vzduch, olejová mlha. Propuštěné přes jednotku s reduktorem tlaku a mlhovou maznicí. PANSAM Pneumatický klíč A strana: 2

3 4. Technická data Pneumatický klíč Tlak napájení Maximální moment Změna směru otáček Rychlost otáček Akustický výkon (LWA) Hladina akustického tlaku (LPA) Úroveň vibrací Přípojka A bar 310 Nm Ano 7000 min -1 95,4 [db] 84,4 [db] 2,6 [m/s 2 ] 1/4" 5. Bezpečnost práce Seznamte se důkladně s obsahem této kapitoly, omezíte tím maximálně možnost vzniku úrazu nebo nehody způsobené nesprávnou obsluhou nebo neznalostí předpisů o bezpečnosti práce. 1. Klíč mohou obsluhovat pouze osoby, které byly proškoleny v oblasti obsluhy, konstrukce a práce. 2. Údržbu a nastavení může provádět pouze osoba ze servisu nebo odborník (osoba s dostatečnými zkušenostmi - pracující s pneumatickým klíčem a seznámená s platnými předpisy BOZP, směrnicemi), jež může určit technický stav zařízení. 3. Klíč skladujte a odkládejte během práce tak, aby se nemohl dostat do dětských rukou. 4. Před zahájením jakýchkoli činností s klíčem zkontrolujte stav a funkci nástavců, atd. 5. K jakýmkoli opravám používejte výhradně originální díly. 6. Stlačený vzduch musí být připojen rychlospojkou. 7. Při používání pneumatického nářadí poháněného stlačeným vzduchem zajistěte, aby nebyl překročen maximální přípustný tlak. 8. Během práce se zařízením poháněným stlačeným vzduchem nepoužívejte kyslík nebo hořlavé plyny. 9. Nepoužívejte zařízení ve vlhkých podmínkách, při výskytu vodní páry nebo na dešti (může to způsobit korozi). 10. Je zakázáno provádět opravy a práce mající za účel změnu určení. 11. Nedemontujte ani neodstraňujte blokace, přepínače. 12. V pracovní oblasti se nesmí pohybovat neoprávněné osoby (děti, zvířata, postranní osoby). 13. Nesměřujte klíč s nástavci na sebe nebo na jiné osoby. 14. Pokaždé před spuštěním zkontrolujte technický stav klíče a pohyblivých prvků. Zkontrolujte, zda pohyblivé prvky nerázují nebo nejsou prasklé. 15. Zařízení během práce držte za rukojeť, nikoliv za spoušť. 16. Zabraňte nekontrolovanému spuštění zařízení. Před spuštěním zkontrolujte, zda se spoušť nachází v poloze vypnuto. 17. Během práce zabraňte kontaktu s uzemněnými prvky (trubky, radiátory, atd.). 18. Osoby pod vlivem alkoholu nebo jiných omamných látek nesmí pracovat se zařízením. Osoby, které užívají léky ovlivňující pozornost a reflexy musí práci se zařízením konzultovat s lékařem. 19. Poškozené, nefunkční zařízení okamžitě odpojte od stlačeného vzduchu. Odevzdejte zařízení do servisu nebo odborníkovi. 20. Na dobu přestávky odpojte zařízení od kompresoru. Před každým spuštěním zkontrolujte, zda je funkční spoušť a nástavce nejsou popraskané. 6. Příprava zařízení k práci Před provedením jakékoli montáže nebo regulace zkontrolujte, zda je zařízení odpojeno od kompresoru. Na spodní straně rukojeti se nachází závitová zdířka, do které se pomocí plochého klíče upíná rychlospojka dodaná v sadě (obr. 2). Našroubování zástrčky umožňuje rychlé odpojení a připojení nástroje do napájecí instalace. PANSAM Pneumatický klíč A strana: 3

4 Zkontrolovat stav tlakové hadice, pokud je poškozená, zlomená nebo zdeformovaná, nepřipojovat k zařízení. Zkontrolovat připojovací svorky na hadici a na klíči. Obr. 2 Připojení vzduchu Schéma správného zapojení klíče do systému napájení stlačeným vzduchem se nachází na schématu 1. Takové uspořádání zajistí účinnost a životnost nástroje. Použití maznice (pomáhá při podávání maziva do nástroje). Každý den kontrolujte hladinu oleje. Navíc je na schématu zobrazeno použití filtru, který má za účel odstranit ze vzduchu vodu a nečistoty. Jsou to faktory urychlující vznik koroze. Každý den kontrolujte stav vody ve filtru, a pokud je to nutné, vodu vylijte. Nářadí Schéma 1 PANSAM Pneumatický klíč A strana: 4

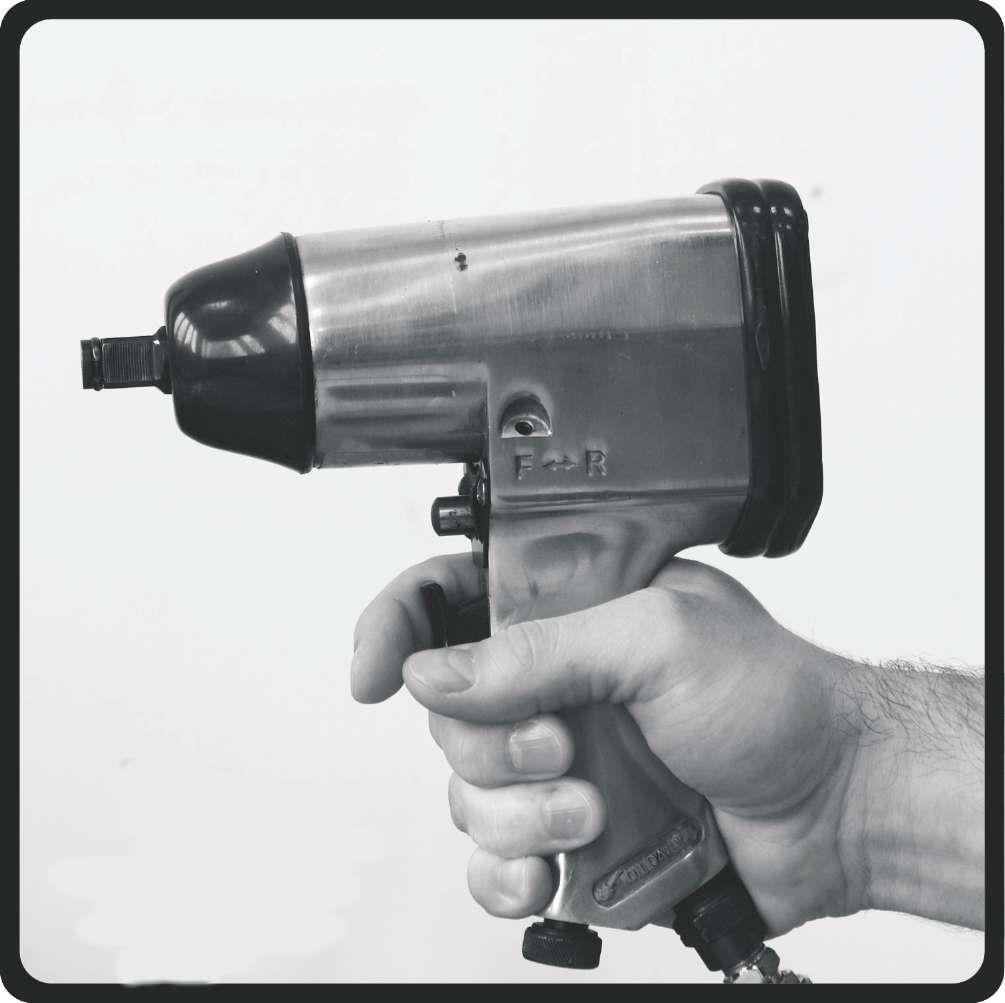

5 7. Použití pneumatického klíče ***Nikdy nespouštějte zařízení, pokud nebylo předtím zkontrolováno a nemáte na sobě požadované osobní ochranné pomůcky*** Osoby, které se nacházejí v blízkosti pracovní oblasti s pneumatickým klíčem, musí být vybaveny prostředky BOZP (chrániče sluchu, brýle). Před spuštěním klíče zkontrolujte, zda fungují všechny bezpečnostní prvky. 1. K přívodu vzduchu (spodní část rukojeti) nakapejte ca 6 kapek mazacího oleje (obr. 3). Doporučovaný olej: Pansam Premium kat. č. A K pneumatickému klíči s nasazeným nástavcem připojte zdroj stlačeného vzduchu (v souladu se schématem 1). 3. Nastavte směr otáčení hrotu stisknutím kolíku, který se nachází nad startovací pákou, do polohy F pro zašroubování, do polohy R pro odšroubování. 4. Pro kontrolu rychlosti otáček je nutné nastavit volič, který se nachází na spodní straně klíče vedle přívodu vzduchu: 1 - minimální rychlost, 4 - maximální rychlost 5. Stisknout spoušť klíče. Pozor: pamatujte na odpojení hadice od pneumatického klíče. - pro nastavení rychlosti otáček je nutné nastavit volič, který se nachází v dolní části rukojeti, na požadovanou hodnotu. 8. Běžné obslužné činnosti POZOR! Všechny obslužné činnosti provádějte pouze v případě, že je klíč odpojen od stlačeného vzduchu. Čištění klíče Odpojit zdroj stlačeného vzduchu od klíče. Nános látky z oleje a prachu lze odstranit pomocí měkčící látky nebo profouknout. Mazat olejem Obr. 3 PANSAM Pneumatický klíč A strana: 5

6 9. Samostatné odstranění závad PROBLÉM PŘÍČINA ŘEŠENÍ Klíč nefunguje Napájecí hadice je špatně připojena nebo je poškozena Zkontrolujte zdroj napájení stlačeným vzduchem Klíč nešroubuje/neodšroubovává Příliš malý pracovní tlak Zvýšit pracovní tlak, Poškození o-kroužku nebo těsnění Příliš malý průměr hadice Vyměnit o-kroužek nebo těsnění Zvýšit pracovní tlak v krocích po 0,5 bar Použít hadici s odpovídajícím průměrem 10. Kompletace, závěrečné poznámky Kompletace: 1. Klíč, nástavců (9, 10, 11, 13, 14, 17, 19, 22, 24, 27 mm), 3. Prodlužovací díl 125 mm, 4. mini maznice, 5. Rychlospojka - 1 ks, 6. Plastová maznice, 7. Klíč 4 mm Hex -1 ks POZNÁMKY: při objednávce náhradních dílů uvádějte sériové číslo zařízení, které se nachází na jeho krytu. Popište poškozenou část, uveďte přibližnou dobu nákupu zařízení. V záruční době jsou opravy prováděny za podmínek uvedených v Záručním listu. Reklamovaný výrobek předejte k opravě v místě nákupu (prodejce je povinen převzít reklamovaný výrobek), nebo jej předejte Centrálnímu servisu DEDRA EXIM. Adresa je uvedena níže a v Záručním listu. Přiložte záruční list vystavený dovozcem. Bez tohoto dokumentu nebude oprava provažována za záruční. Po záruční době provádí opravy Centrální servis. Poškozený výrobek zašlete do servisu (náklady na dopravu hradí uživatel). Doporučované nástroje pro použití s pneumatickým klíčem A533161: - Olej: A Pansam Premium - Vzduchový filtr A Mini filtr A mini lubrikátor (maznice) A PANSAM Pneumatický klíč A strana: 6

7 11. Výkres PANSAM Pneumatický klíč A strana: 7

8 PŘEHLED DÍLŮ K pneumatickému klíči A Č. NÁZEV DÍLU Množství Č. NÁZEV DÍLU Množství výkr. kusů výkr. kusů 1 Přední kryt 1 28 O-kroužek 6.7x Ocelový kryt 1 29 Škrticí ventil 1 3 Šroub M8x Podložka Objímka kovadliny 1 31 Kulička d=9.5 mm 1 5 Stabilizační prstenec 1 32 Pružina 1 6 O-kroužek 7.5x Vstup přívodu vzduchu 1 7 Kovadlina 1 34 Objímka 1 8 Hrot kladívka 1 35 Pružina 1 9 Mřížka kladívka 1 36 O-kroužek 8.5x Kladívko 1 37 Regulátor 1 11 Křivka kladívka 1 38 Šroubek 1 12 Ložisko 6001Z 2 39 Hrot 3x Těsnění 1 40 Spoušť 1 14 Přední deska 1 41 Kryt odvodu vzduchu 1 15 Lopatka rotoru 1 42 Šroub ST 2.9x Rotor 1 43 Šroub M5x Hrot 3x Pružina 1 18 Cylindr 1 45 Hrot 1 19 Hrot 3x Zadní deska 1 21 Těsnicí deska 1 22 Zadní kryt 1 23 Těsnění Šroub M2x Gumový kryt 1 26 Objímka ventilu změny otáček 1 27 Ventil změny otáček 1 POPIS PIKTOGRAMŮ POUŽÍVANÝCH NA OBALU A VÝROBNÍM ŠTÍTKU ZAŘÍZENÍ Pracovní tlak Použití rychlospojky OIL Používejte mazivo Přečtěte návod k použití PANSAM Pneumatický klíč A strana: 8

9 12. Informace pro uživatele o likvidaci elektrických a elektronických zařízení (týká se domácností) Prezentovaný symbol umístěný na výrobcích nebo k nim přiložené dokumentaci informuje, že spotřebovaná elektrická a elektronická zařízení nelze likvidovat společně s komunálním odpadem. Správný postup v případě likvidace, zpětného využití nebo recyklace komponentů spočívá v předání zařízení do specializovaného odběrného bodu, kde bude přijato bezplatně. Informace o místech odběru spotřebovaného zařízení poskytují místní úřady, např. na svých internetových stránkách. Správnou likvidací zařízení chráníme cenné zdroje a eliminujeme negativní vliv na zdraví a životní prostředí, které může být ohroženo nesprávným nakládáním s odpady. Nesprávná likvidace odpadů může být trestána uložením pokuty podle příslušných místních předpisů. Výše uvedený bod se netýká výrobku A Vyrobeno pro: DEDRA - EXIM Sp. z o.o PRUSZKÓW ul. 3 Maja 8 Tel. (22) ; fax (22) info@dedra.com.pl Servis: linka 129, 165; serwis@dedra.com.pl Veškerá práva vyhrazena. Stávající dílo je chráněno autorským zákonem. Kopírování nebo šíření návodu k použití v částech nebo vcelku je bez souhlasu DEDRA EXIM zakázáno. PANSAM Pneumatický klíč A strana: 9

10 Poznámky: PANSAM Pneumatický klíč A strana: 10
