Olejový kompresor. Model: A NÁVOD K OBSLUZE se Záručním listem. Aktuální pro exempláře zakoupené po: 1. ledna 2014

Transkript

1 Olejový kompresor Model: A NÁVOD K OBSLUZE se Záručním listem Přečíst návod Aktuální pro exempláře zakoupené po: 1. ledna 2014 OBSAH: 1. Prohlášení o shodě ES (EC) 2. Určení kompresoru 3. Omezení použití 4. Technická data 5. Bezpečnost práce 6. Příprava zařízení k práci 7. Zapnutí zařízení - popis funkce 8. Použití zařízení 9. Běžné obslužné činnosti 10. Doporučované vybavení 11. Samostatné odstraňování závad 12. Elektrické schéma 13. Kompletace zařízení, závěrečné poznámky 14. Informace pro uživatele o likvidaci elektrického odpadního zařízení 15. Návod k obsluze tlakové nádrže 16. Záruční list Během práce s elektrickým nářadím vždy dodržujte základní pravidla bezpečnosti práce za účelem eliminace výbuchu, požáru, zásahu elektrickým proudem nebo mechanického zranění. Před zahájením provozu zařízení se seznamte s obsahem návodu k obsluze. Návod k obsluze si ponechte pro pozdější použití. Přísné dodržování pokynů a doporučení obsažených v návodu k obsluze bude mít vliv na prodloužení životnosti Vašeho kompresoru. Olejový kompresor - model A strana: 1

2 Olejový kompresor - model A strana: 2

3 1. PROHLÁŠENÍ O SHODĚ ES (EC) pro partii: DEDRA EXIM Sp z o.o Pruszków ul. 3 Maja 8, s plnou odpovědností deklaruje, že: Zařízení: Olejový kompresor Katalogové č.: A Rok výroby: 2014 Funkce: viz návod k obsluze na který se vztahuje stávající prohlášení, splňuje požadavky směrnice ES (EC): 2004/108/EC o sbližování právních předpisů členských států týkajících se elektromagnetické kompatibility (Electromagnetic compatibility), což je potvrzeno testem shody č. E8N , který vydal Tuv Sud Industrie Service Gmbh Ridlerstrasse Munchen Germany 2006/42/EC o sbližování právních předpisů členských států týkajících se strojů (Machinery safety), což je potvrzeno certifikátem č. M8A , který vydal Tuv Sud Industrie Service Gmbh Ridlerstrasse Munchen Germany 2009/105/EC o sbližování právních předpisů členských států týkajících se tlakových nádrží (Simple Pressure Vessels Directive), což je potvrzeno certifikátem č , který vydal Tuv Sud Industrie Service GmbH, Westendstrasse 199, D Munchen, Germany, č. notifikované jednotky /23/EC o sbližování právních předpisů členských států týkajících se tlakových zařízení (bezpečnostní ventil model: MODUL B A27x6-8T-0.1), což je potvrzeno certifikátem zkoušky typu ES č. Z-IS-DDB-MAN , který vydal Tuv Sud Industrie Service GmbH Westendstrasse 199 D Munchen Germany, č. notifikované jednotky /65/EU o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních, což potvrzuje test raport č /01, který vydal Jiangsu TUV Product Service Ltd. Shanghai Branch #88, Hengtong Road, Shanghai , P. R. China a základní požadavky v PR: zák. č. 82/2007 Sb., pol. 556 Zákon ze dne o elektromagnetické kompatibilitě zák. č. 199/2008 Sb., pol zák. č. 259/2005 Sb., pol zák. č. 263/2005 Sb., pol zák. č. 0/2013 Sb., pol. 547 Použité zharmonizované normy: Nařízení Ministerstva hospodářství ze dne o základních požadavcích na stroje Nařízení Ministerstva hospodářství ze dne o základních požadavcích na běžné tlakové nádrže Nařízení Ministerstva hospodářství ze dne 21. prosince 2005 o základních požadavcích na tlaková zařízení a soustavy tlakových zařízení Nařízení Ministerstva hospodářství ze dne o základních požadavcích týkajících se omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních EN :1996; EN :2007; EN :2007, EN :2006, EN :2008, EN :2000; EN 32321:2009 Pruszków Prohlášení o shodě ES ztrácí platnost, pokud bude zařízení změněno, upraveno nebo je používáno v rozporu s návodem k obsluze. Osoba oprávněná k přípravě a vyhotovení prohlášení o shodě a technické dokumentace: vedoucí technického oddělení a servisu - Grzegorz Ratyński DEDRA EXIM Sp z o.o Pruszków ul. 3 Maja 8 Technický ředitel Mgr. Ing. Waldemar Łabudzki 2. Určení kompresoru Olejový kompresor A je určen ke stlačování atmosférického vzduchu, a při použití vhodného příslušenství (viz kapitola Doporučované příslušenství) může být používán pro jednoduché práce spojené s profukováním (čištěním), mytím, huštěním kol, malováním, atd. 3. Omezení použití Olejový kompresor model A může být používán výhradně v souladu s níže uvedenými "Přípustnými pracovními podmínkami". Příslušenství doporučované firmou PANSAM pro práci s olejovými kompresory je popsáno v kapitole Doporučované příslušenství. Konstrukce a stavba kompresoru nepředpokládá používání zařízení pro profesionální / výdělkové účely, práci ve stavebnictví a napájení průmyslových zařízení. Kompresor je určen pro kutily a domácí použití. Svévolné změny v mechanické a elektrické stavbě, veškeré úpravy, obslužné činnosti nepopsané v návodu k obsluze budou považovány za protiprávní a způsobí okamžitou ztrátu záruky. Užívání v rozporu s učením, nebo v rozporu s pokyny a doporučeními obsaženými v návodu k použití, způsobí okamžitou ztrátu záruky. Olejový kompresor - model A strana: 3

4 4. Technická data Typ zařízení A Elektromotor jednofázový indukční Napětí 230V, ~50Hz Jmenovitý výkon motoru 1500 W Počet cylindrů 1 Rychlost otáček motoru ot./min. Maximální tlak výtlaku 8 bar Objem vzduchové nádrže 24 l Hmotnost 27 kg Emise hluku Hladina akustického výkonu LWA 93 db (A) Hladina akustického tlaku LPA 74 db (A) Nejistota měření K 3 db (A) PŘÍPUSTNÉ PRACOVNÍ PODMÍNKY Příležitostná práce S2 10 min. Zařízení může být používáno výhradně v čistém, suchém, dobře větraném prostředí, v místnostech s dobře fungující ventilací. Chraňte před mrazem a vlhkostí. 5. Bezpečnost práce Seznamte se důkladně s obsahem této kapitoly, omezíte tím maximálně možnost vzniku úrazu nebo nehody způsobené nesprávnou obsluhou nebo neznalostí předpisů o bezpečnosti práce. 1. Nářadí může obsluhovat osoba, která se důkladně seznámila s obsahem návodu k obsluze a pochopila jej. 2. Během práce používejte osobní ochranné prostředky: ochranné brýle, chrániče sluchu, ochranu dýchacích cest, ochranný oděv v závislosti na prováděné činnosti. 3. Veškerá nastavení, údržbu nebo obsluhu provádějte při vytažené zástrčce ze zásuvky a odstraňte vzduch z nádrže. 4. Kompresor zapojte do sítě výhradně na dobu práce. Po zapojení napájení nesmí v místě práce pobývat nepovolané osoby. Nástroj je obzvláště nebezpečný pro děti. Zajistěte, aby nástroj byl absolutně mimo dosah dětí. 5. Během práce nepřetěžujte nářadí - používejte uvedenou pracovní dobu. 6. Všechny kryty kompresoru a všechny prvky odpovědné za bezpečnost musí být plně technicky způsobilé. Dojde-li k jejich poškození, neprodleně je opravte nebo vyměňte za nové. Je zakázáno pracovat s nefunkčním krytem motoru nebo poškozenými prvky bezpečnostního systému. Je zakázáno používat zařízení s demontovanými prvky mechanické ochrany. 7. Některé prvky kompresoru, především hadice vedoucí vzduch do nádrže a hlavice motoru, se během práce zahřívají na vysokou teplotu. Nepřibližujte se k výše uvedeným částem, aby nedošlo ke zranění (popálení). Nedemontujte stávající kryty. 8. Je zakázáno stlačovat kompresorem jiné plyny, než vzduch. Neinstalujte kompresor v prostředí s nebezpečím výbuchu a v blízkosti hořlavých materiálů. 9. Stlačený vzduch má značnou energii. Nesměřujte proud stlačeného vzduchu na lidi nebo zvířata. 10. Při rozprašování snadno zápalných materiálů (barvy, laky, atd.) je nutné dodržovat zvláštní pozornost. 11. Stlačený vzduch nesmí být používán k léčebným, potravinářským účelům a k plnění lahví pro potápění. 12. Je zakázáno jakkoli upravovat nádrž. Nezasahujte do její konstrukce. Nesvařujte. Olejový kompresor - model A strana: 4

5 13. Zabraňte odšroubování spojek, které jsou pod tlakem. 14. Neregulujte bezpečnostní ventil a soubor tlakové spojky. 15. Nepolévejte kompresor vodou nebo jinými kapalinami. Chraňte před mrazem a vlhkostí. V případě použití mimo uzavřenou místnost nezakrývejte kompresor přímo, ale chraňte jej před povětrnostními vlivy pomocí přístřešku, stanu nebo v krytém stání. 16. Nedotýkejte se vlhkýma rukama kompresoru, který je pod napětím. 17. V případě nutnosti použití prodlužovacího kabelu je nutné jej položit tak, aby nepřekážel při práci. Používejte pokud možno krátké prodlužovací kabely s odpovídajícím průřezem. 18. Pokaždé před připojením jakéhokoli příslušenství zkontrolujte, zda nevykazuje praskliny, deformace a zda je spoj těsný. Prasklé nebo prodřené (netěsné) příslušenství vyměňte za nové. Nepracujte s nezpůsobilým vybavením. 19. Před zahájením práce zkontrolujte, zda použité vybavení odpovídá tlakovým parametrům zajišťujícím efektivní práci s kompresorem. Při přemisťování držte kompresor výhradně za rukojeť. 20. Pravidelně kontrolujte hladinu oleje. 21. Při vytahování zástrčky ze zásuvky netahejte za připojovací kabel. 22. Neponechávejte zapnuté zařízení bez dozoru! Po dokončení práce pokaždé vytáhněte kabel ze sítě a vyprázdněte vzduchovou nádrž. 23. Neponechávejte zapnuté zařízení bez dozoru! Po dokončení práce pokaždé vytáhněte kabel ze sítě a vyprázdněte vzduchovou nádrž. I v případě, že je zařízení používáno v souladu s návodem k obsluze, nelze zcela vyloučit jisté riziko spojené s jeho konstrukcí a určením. Především se jedná o následující rizika: * Kontakt s hadicí vedoucí tlak do nádrže - (popálení) * Poškození zraku v případě použití kompresoru ve znečištěných, zaprášených místnostech bez použití ochranných brýlí. * Poškození sluchu bez použití chráničů sluchu nebo použití nesprávných chráničů. * Škodlivý vliv prachu v případě práce v uzavřeném prostředí s nesprávně fungující odtahovou instalací. * Zranění těla úderem nezpůsobilé, prodřené hadice se stlačeným vzduchem. 6. Příprava k práci a první zprovoznění Olejový kompresor A vyžaduje po vyjmutí z obalu drobné přípravné práce. Montáž koleček a gumové patky: (viz obr. 1) Namontujte kolečka, která jsou součástí balení. Šrouby (osy) koleček je nutné po spojení s výrobně připravenými rameny na nádrži řádně utáhnout matkami. V balení se nachází gumová patka, kterou je nutné nasadit do otvoru ramene na spodní straně nádrže. Montáž vzduchového filtru: (viz obr. 2) Při pohledu na kompresor ze strany rukojeti se na levé straně krytu pohonu nachází nahoře otvor určený k instalaci vzduchového filtru. Vzduchový filtr (kulatá černá plechovka) je nutné zašroubovat do tohoto otvoru. Montáž zátky nádrže na olej: (viz obr. 3) Při pohledu na kompresor zezadu se na korpusu pohonu (nad ukazatelem hladiny oleje) nachází záslepka. Tuto záslepku je nutné odstranit a místo ní nainstalovat zátku, která je také součástí balení. Zátku zatlačte do otvoru. POZOR!!! ZKONTROLUJTE HLADINU OLEJE V PRŮHLEDÍTKU (viz obr. 4) Hladina oleje musí být výš, než centrální červený bod průhledítka. Před prvním zapnutím zařízení zkontrolujte, zda napájecí napětí odpovídá označení na jmenovitém štítku zařízení. Olejový kompresor - model A strana: 5

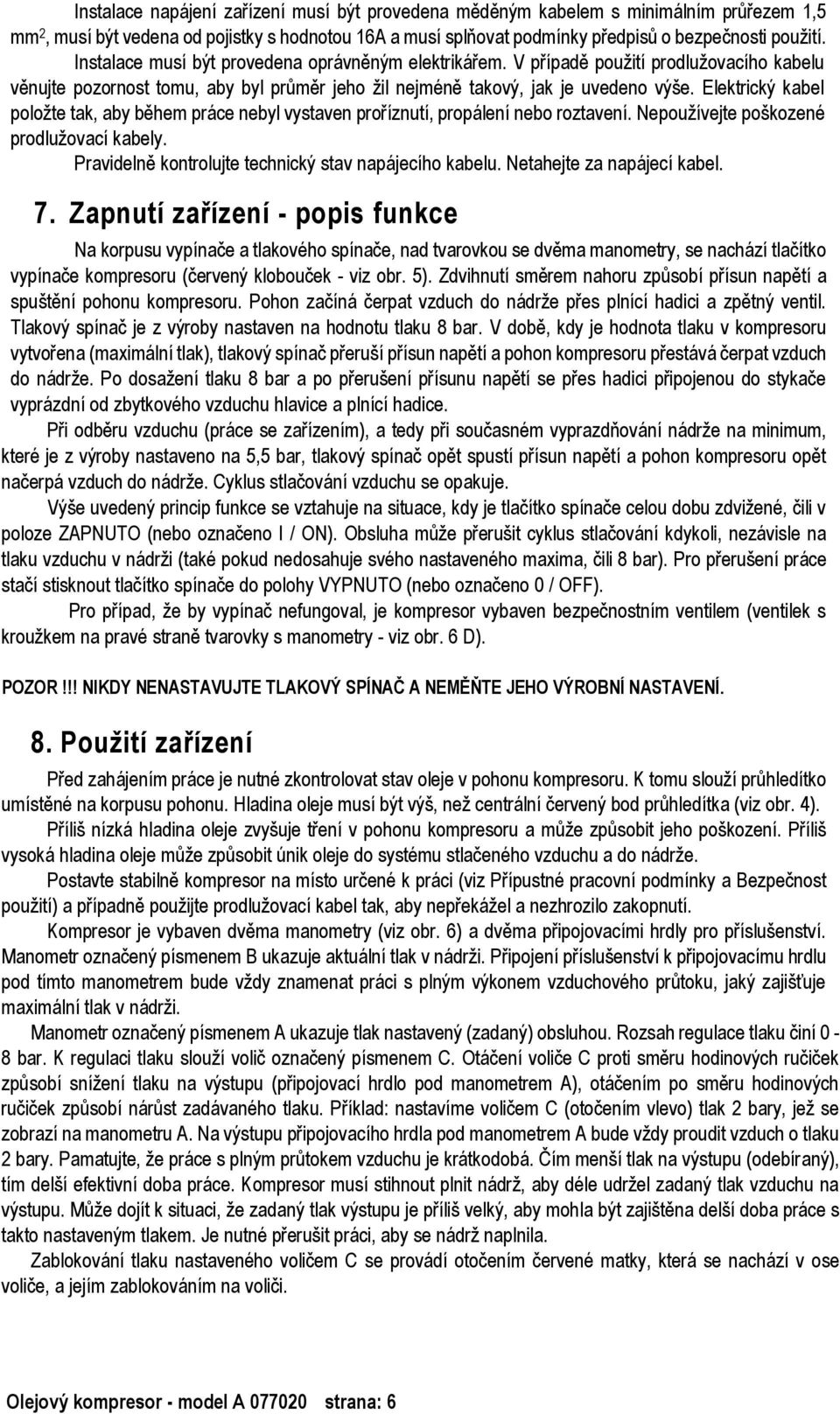

6 Instalace napájení zařízení musí být provedena měděným kabelem s minimálním průřezem 1,5 mm 2, musí být vedena od pojistky s hodnotou 16A a musí splňovat podmínky předpisů o bezpečnosti použití. Instalace musí být provedena oprávněným elektrikářem. V případě použití prodlužovacího kabelu věnujte pozornost tomu, aby byl průměr jeho žil nejméně takový, jak je uvedeno výše. Elektrický kabel položte tak, aby během práce nebyl vystaven proříznutí, propálení nebo roztavení. Nepoužívejte poškozené prodlužovací kabely. Pravidelně kontrolujte technický stav napájecího kabelu. Netahejte za napájecí kabel. 7. Zapnutí zařízení - popis funkce Na korpusu vypínače a tlakového spínače, nad tvarovkou se dvěma manometry, se nachází tlačítko vypínače kompresoru (červený klobouček - viz obr. 5). Zdvihnutí směrem nahoru způsobí přísun napětí a spuštění pohonu kompresoru. Pohon začíná čerpat vzduch do nádrže přes plnící hadici a zpětný ventil. Tlakový spínač je z výroby nastaven na hodnotu tlaku 8 bar. V době, kdy je hodnota tlaku v kompresoru vytvořena (maximální tlak), tlakový spínač přeruší přísun napětí a pohon kompresoru přestává čerpat vzduch do nádrže. Po dosažení tlaku 8 bar a po přerušení přísunu napětí se přes hadici připojenou do stykače vyprázdní od zbytkového vzduchu hlavice a plnící hadice. Při odběru vzduchu (práce se zařízením), a tedy při současném vyprazdňování nádrže na minimum, které je z výroby nastaveno na 5,5 bar, tlakový spínač opět spustí přísun napětí a pohon kompresoru opět načerpá vzduch do nádrže. Cyklus stlačování vzduchu se opakuje. Výše uvedený princip funkce se vztahuje na situace, kdy je tlačítko spínače celou dobu zdvižené, čili v poloze ZAPNUTO (nebo označeno I / ON). Obsluha může přerušit cyklus stlačování kdykoli, nezávisle na tlaku vzduchu v nádrži (také pokud nedosahuje svého nastaveného maxima, čili 8 bar). Pro přerušení práce stačí stisknout tlačítko spínače do polohy VYPNUTO (nebo označeno 0 / OFF). Pro případ, že by vypínač nefungoval, je kompresor vybaven bezpečnostním ventilem (ventilek s kroužkem na pravé straně tvarovky s manometry - viz obr. 6 D). POZOR!!! NIKDY NENASTAVUJTE TLAKOVÝ SPÍNAČ A NEMĚŇTE JEHO VÝROBNÍ NASTAVENÍ. 8. Použití zařízení Před zahájením práce je nutné zkontrolovat stav oleje v pohonu kompresoru. K tomu slouží průhledítko umístěné na korpusu pohonu. Hladina oleje musí být výš, než centrální červený bod průhledítka (viz obr. 4). Příliš nízká hladina oleje zvyšuje tření v pohonu kompresoru a může způsobit jeho poškození. Příliš vysoká hladina oleje může způsobit únik oleje do systému stlačeného vzduchu a do nádrže. Postavte stabilně kompresor na místo určené k práci (viz Přípustné pracovní podmínky a Bezpečnost použití) a případně použijte prodlužovací kabel tak, aby nepřekážel a nezhrozilo zakopnutí. Kompresor je vybaven dvěma manometry (viz obr. 6) a dvěma připojovacími hrdly pro příslušenství. Manometr označený písmenem B ukazuje aktuální tlak v nádrži. Připojení příslušenství k připojovacímu hrdlu pod tímto manometrem bude vždy znamenat práci s plným výkonem vzduchového průtoku, jaký zajišťuje maximální tlak v nádrži. Manometr označený písmenem A ukazuje tlak nastavený (zadaný) obsluhou. Rozsah regulace tlaku činí 0-8 bar. K regulaci tlaku slouží volič označený písmenem C. Otáčení voliče C proti směru hodinových ručiček způsobí snížení tlaku na výstupu (připojovací hrdlo pod manometrem A), otáčením po směru hodinových ručiček způsobí nárůst zadávaného tlaku. Příklad: nastavíme voličem C (otočením vlevo) tlak 2 bary, jež se zobrazí na manometru A. Na výstupu připojovacího hrdla pod manometrem A bude vždy proudit vzduch o tlaku 2 bary. Pamatujte, že práce s plným průtokem vzduchu je krátkodobá. Čím menší tlak na výstupu (odebíraný), tím delší efektivní doba práce. Kompresor musí stihnout plnit nádrž, aby déle udržel zadaný tlak vzduchu na výstupu. Může dojít k situaci, že zadaný tlak výstupu je příliš velký, aby mohla být zajištěna delší doba práce s takto nastaveným tlakem. Je nutné přerušit práci, aby se nádrž naplnila. Zablokování tlaku nastaveného voličem C se provádí otočením červené matky, která se nachází v ose voliče, a jejím zablokováním na voliči. Olejový kompresor - model A strana: 6

7 Vedle manometru B se nachází bezpečnostní ventilek označený písmenem D. Slouží jako ochrana proti případné poruše tlakového spínače, a v případě překročení tlaku 8 barů v nádrži ventil D vypustí vzduch, tedy sníží tlak v nádrži. Ventilkem lze také rychle vyprázdnit nádrž, samozřejmě s vypnutým kompresorem. Stačí chytit kroužek ventilku D a odtáhnout po směru šipky - viz obr. 6. Vzduch z nádrže se vypustí. Po vyprázdnění nádrže je nutné pustit kroužek a nechat pružinku ventilku, aby znovu uzavřela systém. Obě připojovací hrdla jsou přizpůsobena pro rychlé upevnění příslušenství - bez závitu. Koncovku hadice zasunout do připojovacího hrdla, až se zacvakne. Každé příslušenství připojujeme s prázdnou nádrží (bez stlačeného vzduchu). Pomocí kompresoru a vhodného příslušenství lze provádět, mimo jiné, operace: * Čištění stlačeným vzduchem - pistole s různými tryskami * Mytí vodou, naftou, atd. - pistole na mytí * Malování - stříkací pistole * Huštění pneumatik - pistole pro huštění K připojení příslušenství slouží vinylové pružné hadice různých délek. Doporučované příslušenství je uvedeno v další části návodu k obsluze. 9. Běžné obslužné činnosti Obsluhu provádějte výhradně s odpojeným kabelem napětí, vyprázdněnou nádrží a po vychladnutí pohonu. Před každým použitím vždy zkontrolujte hladinu oleje. Po prvních 100 hodinách práce je nutné vyměnit olej za nový, což zobrazuje obr. 7. Pro výměnu oleje je nutné vyjmout zátku nálevky oleje (krok 1) a pomocí klíče 10 odšroubovat a vyjmout šroub zpod průhledítka hladiny oleje (krok 2). Naklonit kompresor, aby olej volně vytekl ze systému (krok 3). Očistit od zbytků oleje místo pro zašroubování šroubu a zašroubovat šroub klíčem (krok 4). Nalít nový olej přes nálevku (krok 5). Do kompresoru PANSAM doporučujeme olej PANSAM A531001, nebo jiný stejně kvalitní. Namontovat zpět zátku. Výměnu kompresorového oleje (kromě prvních 100 hodin práce) je nutné provádět každých 500 hodin práce. Postupujte podle návodu výše. Objem systému je ca 250 ml. V případě, že kompresor neodpracoval 500 hodin, a pravidelně kontrolovaná hladina oleje v průhledítku vykazuje příliš nízký stav, je nutné dolít olej bez jeho celkové výměny. Správnou hladinu oleje zobrazuje obr. 4. Po 120 hodinách práce zkontrolujte funkci bezpečnostního ventilu (obr. 6 D a popis na straně 6) vypuštěním vzduchu z nádrže přes tento ventil. Pravidelně kontrolujte stav znečištění vzduchového filtru (obr. 2). Provoz kompresoru v zaprášených a znečištěných prostorech znečišťuje vzduchový filtr a vede k nadměrnému opotřebení kompresoru. Filtr je nutné čistit po každých 300 hodinách provozu. Demontujte vzduchový filtr (vyšroubujte). Část se závitem odepněte od sponek a vyjměte filtrační vložku (houbička). Čištění filtrační vložky provádějte nejlépe stlačeným vzduchem nebo jej opláchněte ve vodě, vyždímejte a vysušte. V žádném případě zpět neinstalujte mokrý filtr. Suchý filtr vložte do obalu a zavřete sponkami. Namontujte zpět do kompresoru. Filtr vyměňte za nový v závislosti na intenzitě provozu kompresoru, a vždy při výměně oleje. Každý den vylijte z nádrže vodu, která pochází z kondenzace. K čištění nádrže od zbytků vody slouží vypouštěcí ventil, zobrazený na obr. 8. Po vypuštění vzduchu z nádrže a ponechání tlaku ca 0,5 bar odšroubujte křídlovou hlavičku ze šroubu ventilu z obr. 8. Otáčením proti směru hodinových ručiček pomalu otevírejte ventil za účelem vypuštění vzduchu a zbytků vody. Po vyprázdnění zpět zašroubujte vypouštěcí ventil. Nikdy neodšroubovávejte klíčem šestiúhlý šroub, který se nachází nad křídlovou hlavičkou. Udržujte kompresor v čistotě, zabraňte nadměrnému znečištění. 10. Doporučované příslušenství PANSAM doporučuje pro práci s kompresory A následující příslušenství: A pružná spirální hadice s rychlospojkou - délka 15 m A pružná spirální hadice s rychlospojkou - délka 10 m A pružná spirální hadice s rychlospojkou - délka 5 m A lakovací pistole dolní A lakovací pistole horní Olejový kompresor - model A strana: 7

8 A pistole pro huštění s manometrem A pistole pro mytí A pistole pro profukování dlouhá A pistole pro profukování krátká A dílná sada příslušenství A dílná sada příslušenství A pneumatická maznice A pneumatická omítková pistole pro suché malty A autom. navíječ s hadicí - délka 5 m A autom. navíječ s hadicí - délka 10 m Při práci pamatujte, že množství spotřebovaného vzduchu závisí na druhu použitého vybavení. Nadměrná spotřeba vzduchu, nad možnost naplnění nádrže, způsobí pokles tlaku v systému a jeho hodnota bude zobrazena na manometru. Olejový kompresor - model A strana: 8

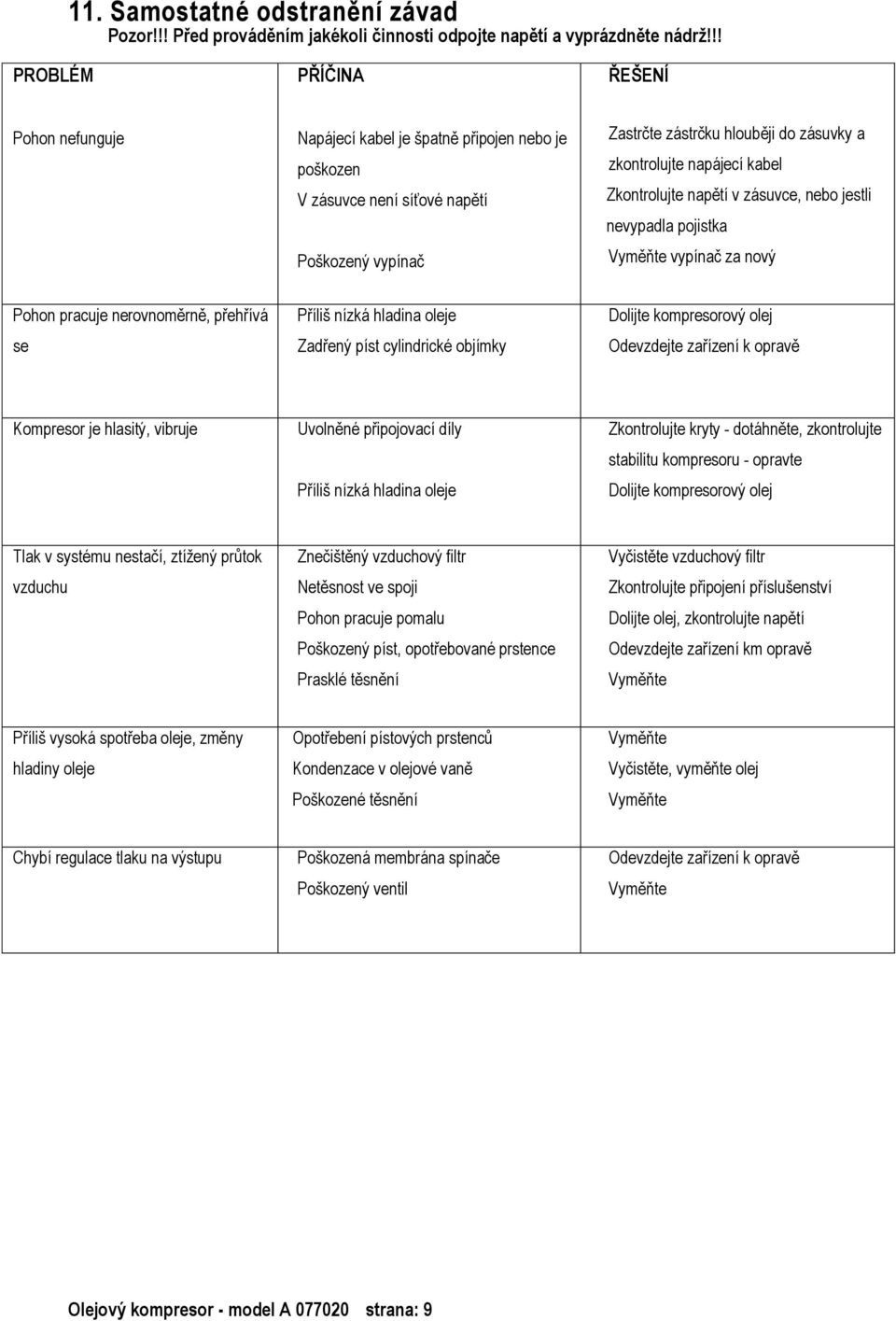

9 11. Samostatné odstranění závad Pozor!!! Před prováděním jakékoli činnosti odpojte napětí a vyprázdněte nádrž!!! PROBLÉM PŘÍČINA ŘEŠENÍ Pohon nefunguje Napájecí kabel je špatně připojen nebo je poškozen V zásuvce není síťové napětí Poškozený vypínač Zastrčte zástrčku hlouběji do zásuvky a zkontrolujte napájecí kabel Zkontrolujte napětí v zásuvce, nebo jestli nevypadla pojistka Vyměňte vypínač za nový Pohon pracuje nerovnoměrně, přehřívá se Příliš nízká hladina oleje Zadřený píst cylindrické objímky Dolijte kompresorový olej Odevzdejte zařízení k opravě Kompresor je hlasitý, vibruje Uvolněné připojovací díly Příliš nízká hladina oleje Zkontrolujte kryty - dotáhněte, zkontrolujte stabilitu kompresoru - opravte Dolijte kompresorový olej Tlak v systému nestačí, ztížený průtok vzduchu Znečištěný vzduchový filtr Netěsnost ve spoji Pohon pracuje pomalu Poškozený píst, opotřebované prstence Prasklé těsnění Vyčistěte vzduchový filtr Zkontrolujte připojení příslušenství Dolijte olej, zkontrolujte napětí Odevzdejte zařízení km opravě Vyměňte Příliš vysoká spotřeba oleje, změny hladiny oleje Opotřebení pístových prstenců Kondenzace v olejové vaně Poškozené těsnění Vyměňte Vyčistěte, vyměňte olej Vyměňte Chybí regulace tlaku na výstupu Poškozená membrána spínače Poškozený ventil Odevzdejte zařízení k opravě Vyměňte Olejový kompresor - model A strana: 9

10 12. Schémata: elektrické 13. Kompletace zařízení, závěrečné poznámky Balení s kompresorem obsahuje: 1. Kolečka - ks 2; 2. Závitový čep pro připevnění koleček - ks 2; 3. Upínací matka na kolečka - ks 2; 4. Sada podložek; 5. Gumová patka - ks 1; 6. Zátka olejové nálevky - ks 1; 7. Vzduchový filtr - ks 1 Závěrečné poznámky: Při objednávce náhradních dílů uvádějte sériové číslo zařízení, které se nachází na výrobním štítku. Popište poškozenou část, uveďte přibližnou dobu nákupu zařízení. V záruční době jsou opravy prováděny za podmínek uvedených v Záručním listu. Reklamovaný výrobek předejte k opravě v místě nákupu (prodejce je povinen převzít reklamovaný výrobek), nebo jej předejte Centrálnímu servisu DEDRA EXIM na adresu: Pruszków ul. 3 Maja 8. Po záruční době provádí opravy Centrální servis DEDRA-EXIM. Poškozený výrobek zašlete do servisu (náklady na dopravu hradí uživatel). Podrobně popište závadu. INFORMACE!!! V souladu se zákonem o Technickém dozoru z roku zák. č. 122 Sb., pol čl. 1 odst. 15 se změnami a v souladu s Podmínkami technického dozoru z roku zák. č. 135 Sb., pol včetně příloh, informujeme, že kompresor typu A (tlak 8 bar a nádrž 24 litrů) nepodléhá technickému dozoru. Olejový kompresor - model A strana: 10

11 14. Informace pro uživatele o likvidaci elektrických a elektronických zařízení (týká se domácností) Prezentovaný symbol umístěný na výrobcích nebo k nim přiložené dokumentaci informuje, že odpadní elektrická a elektronická zařízení nelze likvidovat společně s komunálním odpadem. Správný postup v případě likvidace, zpětného využití nebo recyklace komponentů spočívá v předání zařízení do specializovaného odběrného bodu, kde bude přijato bezplatně. Informace o místech odběru odpadního zařízení poskytují místní úřady, např. na svých internetových stránkách. Správnou likvidací zařízení chráníme cenné zdroje a eliminujeme negativní vliv na zdraví a životní prostředí, které může být ohroženo nesprávným nakládáním s odpady. Nesprávná likvidace odpadů může být trestána uložením pokuty podle příslušných místních předpisů. Uživatelé v zemích Evropské unie V případě nutnosti likvidace elektrických a elektronických zařízení kontaktujte nejbližší prodejní místo nebo dodavatele, kteří Vám poskytnou doplňkové informace. Likvidace odpadů mimo Evropskou unii Tento symbol se týká pouze zemí Evropské unie. V případě potřeby likvidace tohoto výrobku se obraťte na místní úřady nebo prodejce za účelem získání informací o správném způsobu likvidace. 15. Návod k obsluze tlakové nádrže 24FL kompresoru A ) Technická data Typ nádrže 24FL Nejvyšší pracovní tlak, PS 8 bar Nejvyšší pracovní teplota, Tmax 90 C Nejnižší pracovní teplota, Tmin -10 C Objem, V 24 L Výrobní číslo, L/N nachází se na výrobním štítku nádrže Rok výroby v souladu s informací uvedenou na výrobním štítku 2) Použití Nádrž C-50/8A je určena k provozu výhradně s kompresorem A Je zakázáno používat nádrž pro účely nepředpokládané ve stávajícím návodu k obsluze, a především jeho demontáž a jakékoli samostatné použití. 3) Údržba Každý den vylijte z nádrže vodu, která pochází z kondenzace. K čištění nádrže od zbytků vody slouží vypouštěcí ventil, zobrazený na obr. 8. Po vypuštění vzduchu z nádrže a ponechání tlaku ca 0,5 bar odšroubujte křídlovou hlavičku ze šroubu ventilu z obr. 8. Otáčením proti směru hodinových ručiček pomalu otevírejte ventil za účelem vypuštění vzduchu a zbytků vody. Po vyprázdnění zpět zašroubujte vypouštěcí ventil. Nikdy neodšroubovávejte klíčem šestiúhlý šroub, který se nachází nad křídlovou hlavičkou. 4) Instalace Nádrž je nedílnou součástí kompresoru. Nevyžaduje žádné instalační činnosti. 5) Výrobní štítek Výrobní štítek nádrže se nachází na krytu pod hlavním připojovacím hrdlem. Vyrobeno pro: DEDRA - EXIM Sp. z o.o PRUSZKÓW ul. 3 Maja 8 Tel. (22) ; fax (22) info@dedra.com.pl Servis: linka 129,165; serwis@dedra.com.pl Veškerá práva vyhrazena. Stávající dílo je chráněno autorským zákonem. Kopírování nebo šíření návodu k použití v částech nebo vcelku je bez souhlasu DEDRA EXIM zakázáno. Olejový kompresor - model A strana: 11

12 16. Výkres Olejový kompresor - model A strana: 12

13 17. Přehled dílů k výkresu Číslo na Název dílu Číslo na Název dílu výkresu výkresu 1. Kryt filtru 34. Plíšek sacího ventilu 2. Filtrační vložka 35. Podložka ventilu 3. Koleno 36. Deska ventilu 4. Opláštění filtru 37. Plíšek výtlačného ventilu 5. Výtlačná hadice 38. Tvarovka 6. Šroub M 4x Pružná podložka 4 7. Ventilátor 40. Šroub M 4 x 8 8. Ochranný prstenec 41. Papírové těsnění 9. Jehla M Kryt hlavice 10. Pružná podložka Šroub M8 11. Tlakový spínač 44. Čep pístu 12. Tvarovka T 45. Papírové těsnění 13. Vratná hadice 46. Matka M Šroub M 5x Šroub M 6 x Vnější kryt kompresoru 48. Olejová zátka s O-kroužkem 16. Gumová patka 49. Olejové těsnění 17. Matka M Šroub M 8 x Těsnění vypouštěcího ventilu 51. Pružná podložka Šroub vypouštěcího ventilu 52. Kondenzátor 35 jjf 20. Závitový čep 53. Rotor 21. Kolečko 54. Ložisko 6202 RS 22. Pružná podložka Stojan 23. Rovná podložka Speciální pružná podložka 24. Matka M Poklop motoru 25. Nádrž 58. Speciální podložka Šroub M 6x O-kroužek 27. Těsnění průhledítka 60. Kryt korpusu kompresoru 28. Průhledítko hladiny oleje 61. Kliková hřídel 29. Ojnice 62. Kostra kompresoru 30. Pružná ochrana čepu 63. Šroub M 8 x Píst 64. Těsnicí prstenec 32. Objímka cylindru 65. Ložisko 6204 RS 33. Kovový kolík Olejový kompresor - model A strana: 13

14 Doma s námi můžete udělat vše! Děkujeme za výběr zboží značky DEDRA a PANSAM. Můžete vyzkoušet také jiné naše nástroje a elektrické nářadí, určené k obrábění dřeva, keramiky a kovu. Z naší nabídky uvádíme: Stolní kotoučové pily na dřevo, pásové, ruční a úhlové pily 600 W W Tloušťkovací frézky, srovnávačky a elektrické ruční hoblíky Přenosné a ruční přímočaré pily a frézky Řezačky na keramické dlaždice s diamantovými kotouči a úhlové brusky Příklepové vrtačky, stolní vrtačky, akumulátorové vrtací šroubováky Pásové řezačky na kov a brusné řezačky Úhlové brusky Elektrické kladkostroje Kotoučové pily na dřevo z karbidu wolframu a univerzální o průměrech do 600 mm Diamantové kotoučové pily na řezání keramiky a její broušení o průměrech 110 mm mm Diamantové korunky na keramiku Vykružováky s posypem z karbidu wolframu a pilníky Vykružováky do dřeva Mísidla na maltu, omítky, lepidla a barvy Sady klíčů, násadek, pracovních koncovek Šroubováky, kombinačky, kleště, štípací kleště a nýtovače Sady vrtáků do dřeva, keramiky a kovu Sady vrtáků a dlát do příklepových vrtaček Ruční pily a čepele Svinovací a skládací metry, nože Vodováhy, laserové vodováhy, vodní vodováhy, zednické latě Nože na sklo, přísavky, oleje Tašky na nářadí a mnoho jiného nářadí a příslušenství Navštivte naše internetové stránky, nebo nás kontaktujte. Veškeré informace Vám poskytnou naši pracovníci z obchodního a technického oddělení. K Vaší dispozici je servis elektrického nářadí DEDRA s možností nákupu náhradních dílů všech našich zařízení. Olejový kompresor - model A strana: 14

15 18. Poznámky Olejový kompresor - model A strana: 15

16 DEDRA EXIM Sp z o.o Pruszków ul. 3 Maja 8 tel: (+48 / 22) fax: (+48 / 22) http: // info@dedra.pl serwis@dedra.pl Záruční list Razítko prodejce Katalogové číslo: A Název: Olejový kompresor. Datum a podpis.. Sériové číslo:. Záruka na prodané zboží nevylučuje, neomezuje ani nepozastavuje práva kupujícího vyplývající z rozporu zboží se smlouvou. ZÁRUČNÍ PODMÍNKY 1. Garantujeme řádnou funkci výrobku v souladu s technicko-užitkovými podmínkami popsanými v návodu k použití. Poskytujeme záruku na dobu 24 měsíců od data nákupu obsaženého ve stávajícím dokumentu. Záruka je platná na celém území České republiky. Reklamace musí být nahlášena písemně v době trvání záruční doby. 2. Povinnosti ručitele plní prodejní místo. 3. Stávající záruka se vztahuje na závady způsobené vadnými materiály, nesprávnou montáží, chybným provedením. 4. Závady zjištěné v záruční době budou odstraněny firmou DEDRA EXIM ve lhůtě sjednané mezi stranami. 5. Výrobek musí být dodán do prodejního místa. Podmínkou řešení reklamace je předložení: - řádně vyplněného Záručního listu, - dokladu o nákupu (případně jeho kopie) s datem prodeje jako v Záručním listu. 6. Záruka se nevztahuje na závady vzniklé v důsledku: - používání v rozporu s určením a pokyny obsaženými v návodu k použití, - používání hobby zařízení pro profesionální účely, - přetížení zařízení, které způsobí poškození motoru nebo prvků mechanického převodu, - provádění oprav neoprávněnými osobami, - provádění úprav konstrukce, - mechanického, fyzického, chemického poškození způsobeného silou nebo vnějšími faktory, - poškození v důsledku: montáže nevhodných částí nebo příslušenství, použití nesprávných maziv, olejů, konzervačních prostředků. 7. Záruka se nevztahuje na díly podléhající běžnému opotřebení během provozu: tepelné pojistky, elektrografitové kartáče, klínové řemeny, nástrojové úchyty, pracovní koncovky elektrických nástrojů (kotoučové pily, vrtáky, frézy, atd.). 8. Výrobní štítek zařízení musí být čitelný. Reklamovaný exemplář je nutné důkladně zajistit proti poškození při přepravě. Pokud je to možné, dodat v originálním obalu. Prohlášení kupujícího Seznámil jsem se s podmínkami záruky, což potvrzuji vlastnoručním podpisem: datum a místo Olejový kompresor - model A strana: 16 podpis kupujícího

17 Podpis opraváře ZÁZNAMY O PROVEDENÝCH OPRAVÁCH Datum provedení opravy Rozsah opravy, popis úkonů Datum nahlášení k opravě Olejový kompresor - model A strana: 17
