NÁVOD K POUŽITÍ. Pneumatická excentrická bruska 6" Model: A výkr. 1. OBSAH: 5. Použití zařízení 6. Poznámky 7.

Transkript

1 Pneumatická excentrická bruska 6" Model: A výkr. 1 NÁVOD K POUŽITÍ Přečtěte návod k použití 1. Prohlášení o shodě ES (EC) 2. Určení zařízení 3. Technická data 4. Popis dílů Aktuální pro exempláře zakoupené po: 1. ledna 2014 OBSAH: 5. Použití zařízení 6. Poznámky 7. Záruční list Během práce se zařízením vždy dodržujte základní pravidla bezpečnosti práce za účelem eliminace výbuchu, požáru, zásahu elektrickým proudem nebo mechanického zranění. Před zahájením provozu zařízení se seznamte s obsahem návodu k obsluze. Návod k obsluze si ponechte pro pozdější použití. Přísné dodržování pokynů a doporučení obsažených v návodu k obsluze bude mít vliv na prodloužení životnosti Vašeho nářadí. ORIGINÁLNÍ NÁVOD Pneumatická excentrická bruska 6" - A strana: 1

2 1. PROHLÁŠENÍ O SHODĚ ES (EC) pro partii: Dedra-Exim Sp. z o.o Pruszków ul. 3 Maja 8, s plnou odpovědností deklaruje, že zařízení: Stroj: Pneumatická excentrická bruska 6" Rok výroby: 2014 Katalogové číslo: A na kterou se vztahuje stávající prohlášení, splňuje požadavky směrnice ES (EC): 2006/42/EC a základní požadavky v PR: zák. č. 199/2008 Sb., pol o sbližování právních předpisů členských států týkajících se strojů (Machinery safety), což je potvrzeno certifikátem č. SH V1, který vydal INTERTEK TESTING SERVICES, Building No. 86, 1198 Quinzhou Road (North), Shaghai , China Nařízení Ministerstva hospodářství ze dne o základních požadavcích pro stroje Použité harmonizované normy: EN 792-8:2001+A1:2008; 11 Technický ředitel Mgr. Ing. Waldemar Łabudzki Pruszków Prohlášení o shodě ES zaniká, pokud bude zařízení změněno, upraveno, nebo pokud je používáno v rozporu s návodem k obsluze. Osoba oprávněná k přípravě a vyhotovení prohlášení o shodě a technické dokumentace: vedoucí technického oddělení a servisu - Grzegorz Ratyński DEDRA EXIM Sp. z o.o Pruszków ul. 3 Maja 8 2. Určení zařízení Pneumatická excentrická bruska 6" je výrobek navržený pro broušení, leštění a vyhlazování různých povrchů. Bruska je napájena proudem stlačeného vzduchu. Zařízení může sloužit k odstraňování těsnění a broušení svárů. Bruska je kompaktní zařízení s nízkou hmotností, což usnadňuje práci a zvyšuje ergonomii. 3. Technická data ORIGINÁLNÍ NÁVOD Pneumatická excentrická bruska 6" - A strana: 2

3 4. Popis dílů POPIS UŽITKOVÝCH DÍLŮ přívod vzduchu spoušť nástrojový úchyt blokace vřetene spojka přívodu vzduchu ventil regulace rychlosti brusný kotouč výr. 2 ZPŮSOB PŘIPOJENÍ KE KOMPRESORU výkr. 3 ORIGINÁLNÍ NÁVOD Pneumatická excentrická bruska 6" - A strana: 3

4 5. Použití zařízení Před připojením zařízení ke kompresoru zkontrolujte, zda není bruska poškozená. Připojte brusku způsobem znázorněným na výkr. 3. Znázorněný způsob připojení zajistí nejefektivnější využití nástroje a také prodlouží jeho životnost. Před zahájením práce je nutné zašroubovat spojku přívodu vzduchu do přívodu vzduchu (výkr. 4). Na adaptér zařízení připevněte pracovní koncovku. K práci s pneumatickými nástroji používejte pouze vybavení přizpůsobené k práci s rázovými nástroji. Pro zvýšení otáček brusky je nutné otočit voličem ventilu regulace rychlosti po směru hodinových ručiček, až k dosažení požadované rychlosti (výkr. 5). Pro snížení otáček je nutné otočit voličem proti směru hodinových ručiček. Nástroj není určen ke kontinuální práci. Zařízení není přizpůsobeno výdělečné činnosti. Pracujte v přerušovaném režimu. Montáž a výměna brusného kotouče Před výměnou kotouče zkontrolujte, zda přípustná rychlost otáček pro kotouč nemůže být nižší, než rychlost otáček brusky. Pomocí imbusového klíče povolte blokaci vřetene (výkr. 6) a otočte blokaci způsobem znázorněným na výkr. 7. Za silného a pevného držení vřetene dotáhněte kotouč. Následně odblokujte vřeteno a nastavte do polohy připravené k práci (výkr. 6). Je zakázáno používat brusku se zablokovaným vřetenem, může to způsobit poškození nástroje a také závažná zranění. bezpečnostní blokace spoušť výkr. 4 výkr. 5 Spuštění brusky Pro spuštění brusky odtáhněte placem bezpečnostní blokaci (výkr. 5-1) proti náhodnému zapnutí nástroje a následně stiskněte spoušť (výkr. 5-2). Stupeň stisknutí spouště odpovídá otáčkám vřetene. Pro dosažení plných otáček nastavení regulátoru je nutné maximálně stisknout spoušť. ORIGINÁLNÍ NÁVOD Pneumatická excentrická bruska 6" - A strana: 4

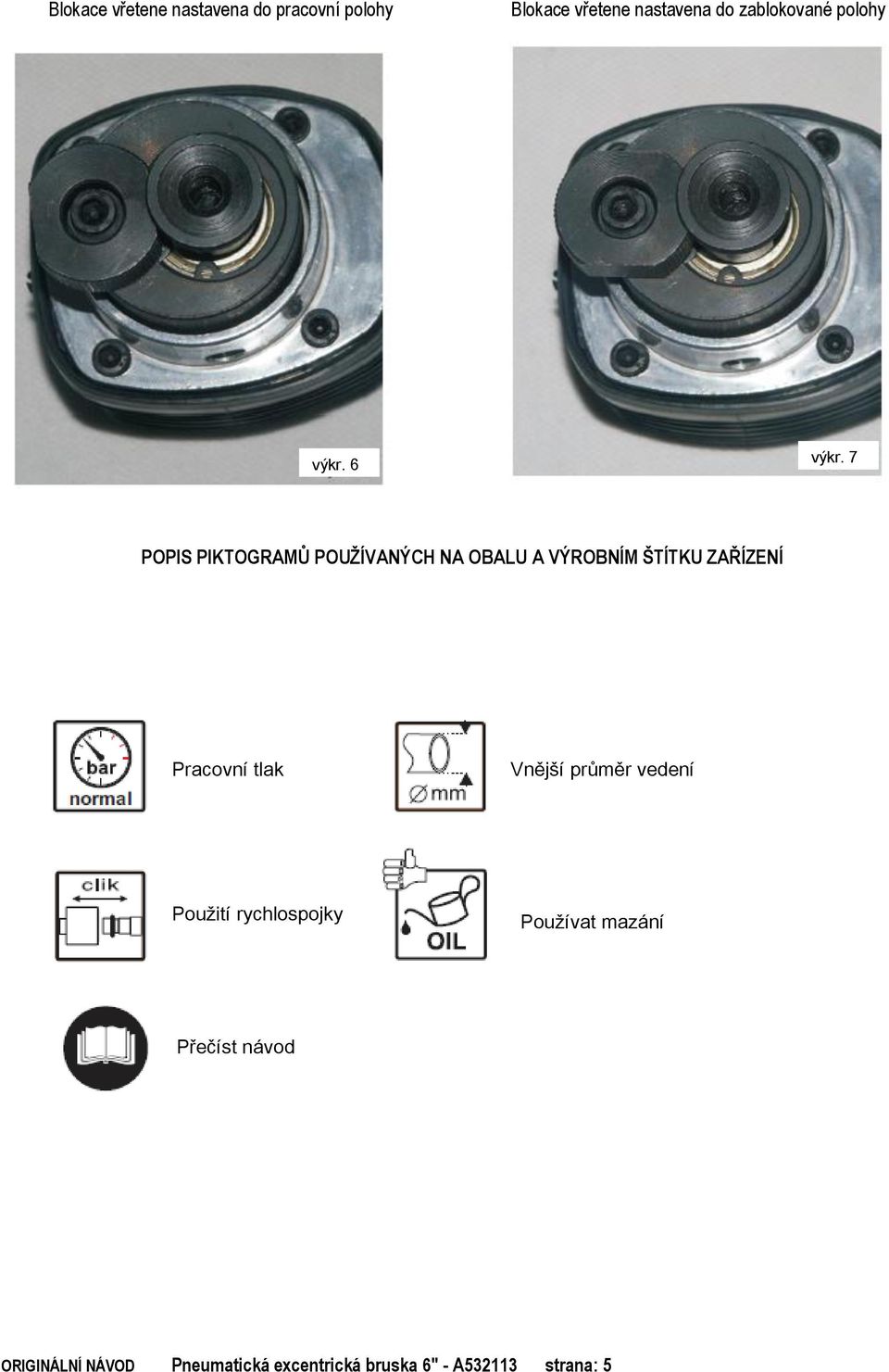

5 Blokace vřetene nastavena do pracovní polohy Blokace vřetene nastavena do zablokované polohy výkr. 6 výkr. 7 POPIS PIKTOGRAMŮ POUŽÍVANÝCH NA OBALU A VÝROBNÍM ŠTÍTKU ZAŘÍZENÍ Pracovní tlak Vnější průměr vedení Použití rychlospojky Používat mazání Přečíst návod ORIGINÁLNÍ NÁVOD Pneumatická excentrická bruska 6" - A strana: 5

6 6. Poznámky Vyrobeno pro: DEDRA - EXIM Sp. z o.o PRUSZKÓW ul. 3 Maja 8 Tel. (22) ; fax (22) info@dedra.com.pl Servis: linka 129,165; serwis@dedra.com.pl Veškerá práva vyhrazena. Stávající dílo je chráněno autorským zákonem. Kopírování nebo šíření návodu k použití v částech nebo vcelku je bez souhlasu DEDRA EXIM zakázáno. ORIGINÁLNÍ NÁVOD Pneumatická excentrická bruska 6" - A strana: 6

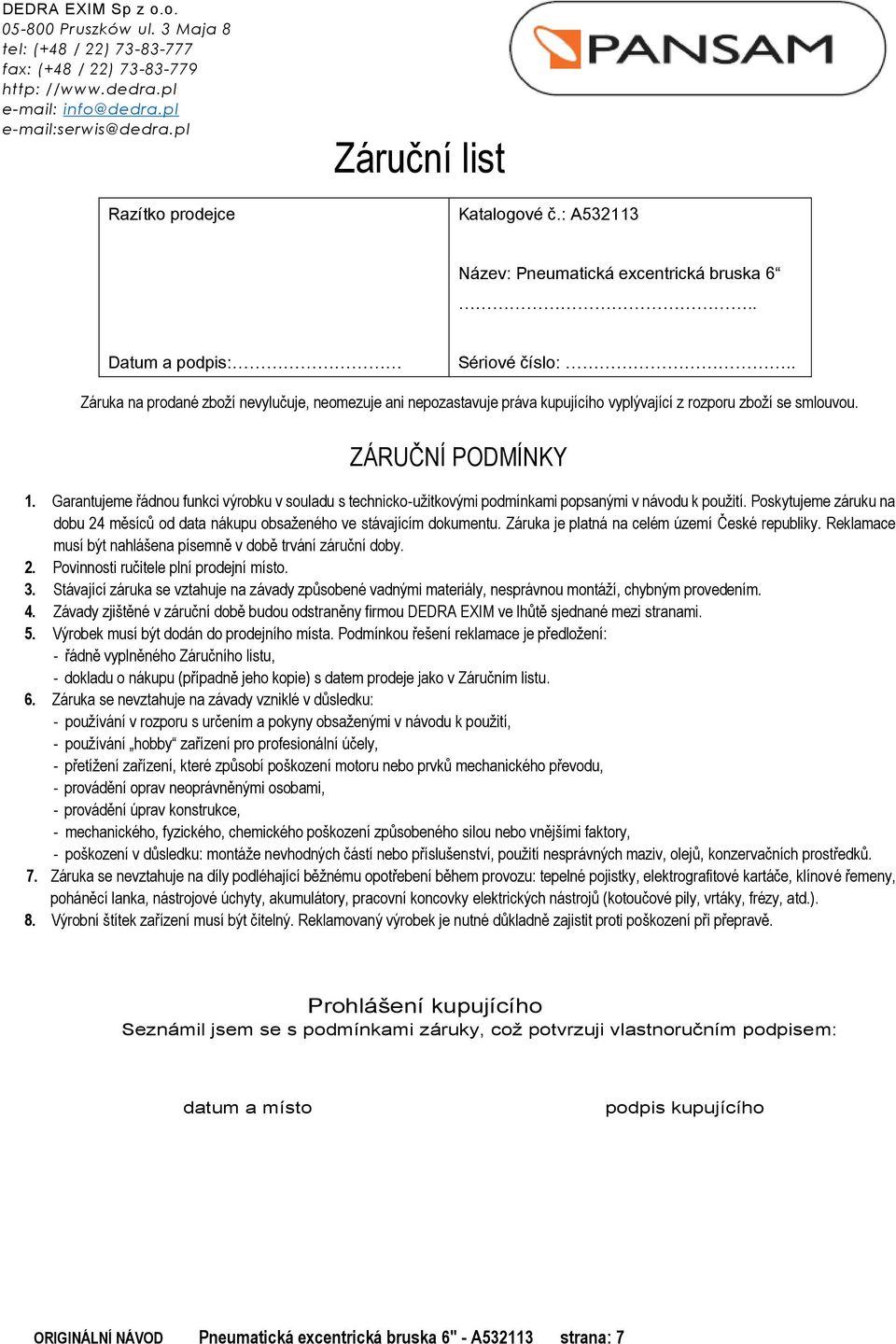

7 DEDRA EXIM Sp z o.o Pruszków ul. 3 Maja 8 tel: (+48 / 22) fax: (+48 / 22) http: // info@dedra.pl serwis@dedra.pl Razítko prodejce Záruční list Katalogové č.: A Název: Pneumatická excentrická bruska 6.. Datum a podpis: Sériové číslo:.. Záruka na prodané zboží nevylučuje, neomezuje ani nepozastavuje práva kupujícího vyplývající z rozporu zboží se smlouvou. ZÁRUČNÍ PODMÍNKY 1. Garantujeme řádnou funkci výrobku v souladu s technicko-užitkovými podmínkami popsanými v návodu k použití. Poskytujeme záruku na dobu 24 měsíců od data nákupu obsaženého ve stávajícím dokumentu. Záruka je platná na celém území České republiky. Reklamace musí být nahlášena písemně v době trvání záruční doby. 2. Povinnosti ručitele plní prodejní místo. 3. Stávající záruka se vztahuje na závady způsobené vadnými materiály, nesprávnou montáží, chybným provedením. 4. Závady zjištěné v záruční době budou odstraněny firmou DEDRA EXIM ve lhůtě sjednané mezi stranami. 5. Výrobek musí být dodán do prodejního místa. Podmínkou řešení reklamace je předložení: - řádně vyplněného Záručního listu, - dokladu o nákupu (případně jeho kopie) s datem prodeje jako v Záručním listu. 6. Záruka se nevztahuje na závady vzniklé v důsledku: - používání v rozporu s určením a pokyny obsaženými v návodu k použití, - používání hobby zařízení pro profesionální účely, - přetížení zařízení, které způsobí poškození motoru nebo prvků mechanického převodu, - provádění oprav neoprávněnými osobami, - provádění úprav konstrukce, - mechanického, fyzického, chemického poškození způsobeného silou nebo vnějšími faktory, - poškození v důsledku: montáže nevhodných částí nebo příslušenství, použití nesprávných maziv, olejů, konzervačních prostředků. 7. Záruka se nevztahuje na díly podléhající běžnému opotřebení během provozu: tepelné pojistky, elektrografitové kartáče, klínové řemeny, poháněcí lanka, nástrojové úchyty, akumulátory, pracovní koncovky elektrických nástrojů (kotoučové pily, vrtáky, frézy, atd.). 8. Výrobní štítek zařízení musí být čitelný. Reklamovaný výrobek je nutné důkladně zajistit proti poškození při přepravě. Prohlášení kupujícího Seznámil jsem se s podmínkami záruky, což potvrzuji vlastnoručním podpisem: datum a místo podpis kupujícího ORIGINÁLNÍ NÁVOD Pneumatická excentrická bruska 6" - A strana: 7

8 DEDRA EXIM Sp. z o. o Pruszków ul. 3 Maja tel: (+48/22) fax: (+48 / 22) http: // info@dedra.pl ZÁZNAMY O PROVEDENÝCH OPRAVÁCH Datum nahlášení k opravě Datum provedení opravy Rozsah opravy, popis úkonů Podpis opraváře
