1 TECHNICKÁ PRAVIDLA Soutěž Land Rover 4x4 ve školách Sezóna 2018/2019 1

2 Obsah T1.0 Definice... 3 T2.0 Všeobecná pravidla T3.0 Rozměry vozidla... 7 T4.0 Kola a pohon T5.0 Hmotnost vozidla...10 T6.0 Karoserie vozidla...11 T7.0 Elektronika vozidla...12 T8.0 Řízení vozidla...13 T9.0 Tažné zařízení Příloha - přívěs Organizátor soutěže pro Českou republiku E Praha Engineering, a.s. U Uranie 18, Praha 7 Ing. Petr Hedrlín projektový koordinátor Mob: Tel.: Fax: petr.hedrlín@3epraha.cz Internet: 2

3 T1.0 Definice 2018/2019 Pravidla a podmínky : měřicí jednotky Není-li uvedeno jinak, jsou veškeré jednotky pro rozměry a hmotnost v tomto dokumentu stanoveny v milimetrech (mm) a kilogramech (kg). Přepočty na jiné jednotky provádí soutěžní tým. T1.1 Vozidlo na soutěž 4x4 Land Rover ve školách Vozidlo dále též jako vůz bude navržené a vyrobené podle těchto pravidel za účelem účasti v národních kolech soutěže konaných v České republice. Vozidlo musí, v co největším rozsahu, tým sám vyrobit a porotci si mohou otázkami ověřovat, jak byl vůz vyroben. Vozidlo může být poháněné pouze jednou baterií s maximálním napětím 7,4V. Vozidla pro soutěž Land Rover 4x4 in Schools musejí být navržena tak, aby zdolala terénní závodní trať ve stanoveném časovém rámci. Všechny práce, které pro vůz vykoná externí spolupracovník, který není členem týmu, se musí uvést v externích položkách a musí obsahovat konstrukční výkresy, popis a údaje výrobce. Vozidlo účastnící se soutěže Land Rover 4x4 in Schools musí sestávat z následujících prvků: karoserie 4 ks poháněných kol baterie přijímač o frekvenci 2,4GHz podvozek včetně odpružení automatická světla čidlo (čidla) náklonu tažné zařízení označení vozidla, obtisky (polepky) plášť karoserie označení vozidla/obtisky 7,4 V baterie 2,4 GHz přijímač tažné zařízení automatická světla čidla náklonu přední a zadní kola podvozek pohon na všechny čtyři kola 3

4 T1.2 Podvozek Podvozek tvoří vnitřní rám vozidla, včetně os a zavěšení kol. Na podvozek musí být připevněna karoserie. T1.3 Rozchod kol Rozchod kol je vzdálenost mezi osami kol na té samé nápravě. T1.4 Rozvor náprav Rozvor náprav vozidla je vzdálenost mezi osami předních a zadních kol při pohledu z boku. T1.5 Tolerance Přípustný rozsah odchylek od stanovených rozměrů. T1.6 Řízení smykem Otáčením pravých a levých párů kol různými rychlostmi může dojít ke smyku při otáčení vozidla. T1.7 Označení logem soutěže 4x4 in Schools Tvoří ho grafické logo soutěže 4x4 in Schools, v rozměru 55 mm na délku a 20 mm na výšku. Oficiální loga vydává majitel soutěže a jsou k dispozici na webových stránkách soutěže. Tým může použít i vlastní označení, u loga soutěže musí dodržovat grafická pravidla vzoru. T1.8 Označení číslem týmu Tvoří ho číslo týmu v soutěži, v případě že bylo organizátorem přiděleno. Je ve velikosti 30 mm na délku 30 mm na výšku. Oficiální označení vozidel čísly týmu může vydat organizátor na finálové soutěže. T1.9 Akumulátor vozidla - pohon To je akumulátor, který se používá pro přívod elektřiny pro pohon kol prostřednictvím jednoho nebo více elektromotorů. (například nikl-kadmiové (NiCd) a nikl-metal-hydridové (NiMH) články a LiPo akumulátory). Standardně je součástí zakoupeného startovacího vozidla do soutěže. Ovládací obvody mohou mít dodatečné akumulátory. Více informací najdete v části T8.0. T1.10 Karosérie Karosérie je navržená vnější část vozidla. Může ho tvořit jeden díl nebo skupina dílů, navrhnutých tak aby chránili a zakrývali podvozek a elektroniku vozidla. Karoserie musí být pevně spojená s podvozkem a její povrch se může upravit barvou, polepkami a pod. T1.11 Soustava odpružení a tlumení Soustava odpružení a tlumení je neoddělitelnou součástí zavěšení kol na vozidle. Tvoří ji skupina dílů, které přímo zodpovídají za pohlcení a tlumení pohybů kol. Soustava neobsahuje žádné doplňkové spoje ani ramena řízení. 4

5 Technická pravidla soutěže 4x4 Land Rover ve školách. Česká republika T2.0 Všeobecná pravidla T2.1 Dokumenty soutěže T2.1.1 Společnost Engineering in Motion Ltd. vydává předpisy, jejich aktualizace a dodatky. Organizátor soutěže v České republice, 3E Praha Engineering, informuje o změnách v předpisech a aktualizacích prostřednictvím webové stránky soutěže T2.1.2 Technické předpisy - ty jsou uvedeny v tomto dokumentu. Dokument Technické předpisy určuje pravidla spojená s konstrukcí a výrobou soutěžních vozidle pro soutěž 4x4 Land Rover ve školách. Jednotlivé články jso označeny písmenem "T". T2.1.3 Pravidla soutěže jsou uvedeny v samostatném dokumentu, který určuje pravidla a postupy hodnocení. Články pravidel soutěže jsou označené písmenem C. T2.2 Výklad předpisů T2.2.1 Jestliže nastane jakýkoliv spor ve výkladu předpisů, rozhodující je jejich konečný text v anglickém originálu. T2.2.2 Vysvětlení textu - společnost Engineering in Motion Ltd. zodpoví všechny přijaté otázky, které uzná za související s nejasným textem předpisů. Přijaté otázky a vysvětlení budou zveřejněny najdenou pro všechny soutěžní týmy. Organizátor pro ČR, 3E Praha Engineering, bude o těchot aktualizacích a změnách informovat na webových stránkách soutěže. T2.3 Dodatky k předpisům Všechny dodatky společnost Engineering in Motion Ltd. oznámí a zveřejní na oficiální britské stránce: Všechny upravené texty budou označené takto (červeným podtrhnutým textem). T2.4 Dodržování předpisů Za nedodržení technických předpisů se strhávají body, tak jak je uvedeno v hodnotících listech. Vozidlo projde prohlídkou a za všechny porušení pravidle se strhnou body. Některá pravidla jsou označená jako "kritická pravidla". T2.5 Klíčové pravidla - označené symbolem nebezpečí DŮLEŽITÉ: Níže uvedená pravidla pro technickou kontrolu jsou považována za základní. Pokud některý tým kterékoli z těchto základních pravidel poruší, není oprávněn získat ocenění za nejlépe zkonstruované vozidlo, za nejlepší výkon na trati ani celkové vítězství. Věnujte tedy zvláštní pozornost kontrole toho, zda vaše vozy neporušují žádné níže uvedené technické podmínky. Každé základní pravidlo bude označeno varovným symbolem. T3.1 Celková délka T3.2 Celková šířka T3.3 Celková výška T4.1.1 Pohon elektromotorem T4.1.2 Pásový pohon T4.2.1 Jen čtyřkolová vozidla T5.1 Hmotnost vozidla T6.1.1 Překrytí všech kol / pneumatík v průmětu půdorysu karoserie T9.1 Pevné tažné zařízení T9.2 Tažné zařízení se dá použít 5

6 T2.6 Nápady pro návrh a otázky k dodržení předpisů Týmy nesmí klást organizátorům soutěže Land Rover 4x4 in Schools, vedení soutěží ani porotcům při soutěži klást otázky, které směřují k tomu, zda je konkrétní nápad v souladu s těmito předpisy. Rozhodnutí přísluší jen porotcům při soutěži. Shoda návrhů s předpisy je součástí této soutěže. Jako i v jiných soutěžích, izde podporujeme inovace a týmy v soutěži mohou najít různé způsoby při tvorbě konstrukčních prvků, které posouvají hranice předpisů a týmy tak mohou získat konkurenční výhodu. T2.7 Měření T2.7.1 Není- li uvedeno jinak, jsou všechny rozměry, hmotnosti a úhly v tomto dokumentu uvedené v milimetrech (mm), kilogramech (kg) a stupních ( ). Za přepočet jednotek zodpovídají jednotlivé týmy samy. T2.7.2 Není-li uvedeno jinak je tolerance rozměrů +/- 1 (jeden) milimetr (mm). T2.7.3 Není-li uvedeno jinak, je tolerance měření hmotnosti +/- 0,001 kilogramu (kg). T2.7.4 Není-li uvedeno jinak, je tolerance měření úhlů +/- 2 stupně ( ). T2.7.5 Není-li uvedeno jinak, je tolerance při měření světla +/- 5 luxů (lux). T2.7.6 Měření rozměrů - do všech rozměrů vozidla se započítají všechny nanesené nátěry, polepky a označení. Na základní ověření dodržení rozměrů se použije skupina speciálně vyrobených šablon - měrek. Všechny rozměry, které budou při měření šablonami blízké hraničním hodnotám, se doměří přesnými měřidly jako např. posuvným měřítkem. Měření se provádí na soutěžním vozidle, které bude překonávat překážkovou dráhu. T2.7.7 Měření hmotnosti všechna měření hmotnosti se budou realizovat s pomocí elektronické soutěžní váhy organizátora soutěže 4x4 in Schools, která bude přesně kalibrovaná +/- 1 (jeden) gram. 6

7 T3.0 Rozměry vozidla Po každém týmu se požaduje, aby vytvořil fungující dálkově ovládané vozidlo, které splňuje kritéria soutěže Land Rover 4x4 in Schools. Vozidlo musí být v co největší míře vyrobeno členy týmu a rozhodčí mohou tým požádat, aby prokázal, jak bylo vozidlo vyrobeno. Veškerá práce, kterou na vozidle neprovedou členové týmu, musí být uvedena jako subdodavatelská položka a musí k ní být k dispozici technické výkresy, popisy výrobků s informacemi o výrobci. T3.1 Celková délka - Klíčové pravidlo (penalizace 10 bodů) Měřeno mezi nejdelšími body vozidla včetně tažného zařízení. Rozměr: max. 360 mm / min. 200 mm T3.1: celková délka vozidla T3.2 Celková šířka - Klíčové pravidlo (penalizace 10 bodů) Měřena mezi nejširšími body vozidla včetně takových prvků, jako jsou zrcátka. Rozměr: max. 200 mm / min. 100 T3.2: celková šířka vozidla 7

8 Technická pravidla soutěže 4x4 Land Rover ve školách. Česká republika T3.3 Celková výška - Klíčové pravidlo (penalizace 10 bodů) Měřeno od povrchu závodní dráhy po nejvyšší bod vozidla vyjma antén. Rozměry: max. 200 mm / min. 100 mm T3.3 celková výška vozidla T3.4 Světlá výška vozidla (penalizace 5 bodů) Měřeno od povrchu závodní dráhy po nejnižší bod pod vozidlem včetně pevného tažného zařízení. Rozměr: 20 mm (minimum). T3.4 světlá výška vozidla 8

9 T3.5 Nájezdový úhel vpředu - (Penalizace 5 bodů) Od čela vozidla Rozměr: 25 (minimum). T3.5 nájezdový úhel vpředu T3.6 Nájezdový úhel vzadu - (Penalizace 5 bodů) Od zadního čela vozidla Rozměr: 25 (minimum). T3.6 nájezdový úhel vzadu 9

10 T3.7 Přechodový úhel - (Penalizace 5 bodů) Ve středu vozidla mezi koly. Rozměr: 20 (minimum). T3.7 přechodový úhel DŮLEŽITÉ: Výše uvedené parametry jsou pouze sadou základních parametrů pro zúčastněná vozidla. Jednotlivé prvky testovací dráhy pak prověří i další parametry vozů a celkovou způsobilost vozidel. T4.0 Kola a pohon T4.1 Pohon - Klíčové pravidlo - (penalizace - 2 body) T4.1.1 Vozidlo musí pohánět elektrický motor nebo motory. T4.1.2 Vozidlo musí umět pohyb vpřed i vzad. T4.1.3 Pásový pohon není povolený. T4.2 Kola - Klíčové pravidlo - (penalizace - 2 body) T4.2.1 Vozidlo musí mít přesně čtyři (4) kola. T4.2.2 Všechna kola musí být poháněna. T4.3 Řízení - Klíčové pravidlo - (penalizace - 2 body) T4.3.1 Vozidlo může mít řízenou jednu nebo dvě nápravy T4.3.2 Funkční řízení - všechna vozidla musí mít možnost odbočit vlevo a vpravo. T4.3.3 Řízení smykem není povoleno T5.0 Hmotnost vozidla T5.1 Maximální hmotnost - Klíčové pravidlo - (penalizace -15 bodů) Hmotnost vozidla nesmí překročit 2,0 kg. Každé vozidlo, které překročí hmotnost 2,0 kg, bude penalizované (-15) body. Max: 2,0 kg 10

11 Technická pravidla soutěže 4x4 Land Rover ve školách. Česká republika T6.0 Karoserie vozidla T6.1 Karoserie vozidla - Klíčové pravidlo (penalizace 5 bodů) Karoserie vozidla musí překrývat mechanické prvky (při pohledu shora), ke kterým patří: T6.1.1 T6.1.2 T6.1.3 T6.1.4 baterie vozidla všechny motory a pohony všechny čtyři kola při pohledu shora karoserie musí být pevně spojená s podvozkem T6.2 Celková velkost karoserie se musí vejít do celkových rozměrů. T6.3 Vzhled vozidla karoserie musí realisticky připomínat vozidlo T6.4 Soutěžní logo (penalizace -1 bod) Na všech vozidlech musí být umístěno níže vyobrazené logo soutěže. 20mm x 55mm 11

12 T7.0 Elektronika vozidla T7.1 Snímač náklonu - (Penalizace -10bodů) Vozidlo musí mít snímač náklonu (ze středu doleva nebo doprava), který rozsvítí světla nebo spustí bzučák na vozidle, když úhel náklonu překročí 25 Při jízdě se kontroluje na překážce Boční svah. T7.2 Automatické světla - (Penalizace - 10 bodů) Vozidlo musí mít automatický systém, který rozsvítí světla vozidla kdyyž poklesne úroveň osvětlení pod 25 lux. Při jízdě se kontroluje na překážce Tunel T7.3 Uložení kabelů - (penalizace -5 bodů) Kabely musí být vedeny tak, aby byly chráněny karosérii, vždy když je to nutné. Kabely mohou být spojené a vedené tak, aby se nezachytávaly o venkovní prvky a nepředstavovaly bezpečnostní riziko. T7.4 Programování/kódování (volitelné) Týmy mají možnost přidat do svého vozidla programovatelný počítač jako je např. Arduino nebo Raspberry Pi. To umožňuje programovat funkce jako jsou parkovací senzory, automatické světla a GPS. Tyto počítače mohou používat zdroje elektřiny s max. napětím 9V. Za takovéto zařízení se udělí další body, podrobnosti najdete v hodnotících kartách. Více informací o programovatelných zařízení najdete například na: 12

13 T8.0 Řízení vozidla Pro účast v soutěži je potřebné následující zařízení pro ovládání vozidla: T8.1 Zařízení pro radiové ovládání vozidla - (penalizace 2 body) Minimálně standardní dvoukanálová vysílačka s digitální regulací rychlosti T8.2 Akumulátor pro pohon - (penalizace 2 body) Je možné použít akumulátory s maximální celkovým nominálním napětím 7,4V T8.3 Přídavné akumulátory - (penalizace 2 body) Přídavné akumulátory se mohou použít pouze pro funkce povolených programovatelných zařízení (senzory, bzučáky) a mohou mít maximální napětí 9V. T9.0 Tažné zařízení Všechna vozidla musejí být vybavena pevným nebo odnímatelným tažným zařízením, které musí být součástí vozidla po celou dobu soutěže. Tažné zařízení bude u všech vozidel použito k tažení vleku po určené dráze vytyčené v den soutěže jejími organizátory. T9.1 Pevné zařízení - (penalizace 5 bodů) Vozidlo musí mít pevné tažné zařízení, které je součástí vozidla po celou dobu soutěže. T9.2 Pevné tažné zařízení je funkční - (penalizace 2 body) Tažné zařízení musí být připraveno na použití s tažným okem na přívěsu, který pro soutěž zajistí organizátoři. Vnější průměr tažného oka je Max: 5mm T9.3 Zasouvání, skládání nebo sklápění - (penalizace 2 body) Tažnou tyč je možné zasunout, složit nebo sklopit, musí to být možné provést bez použití dalších nástrojů. 13

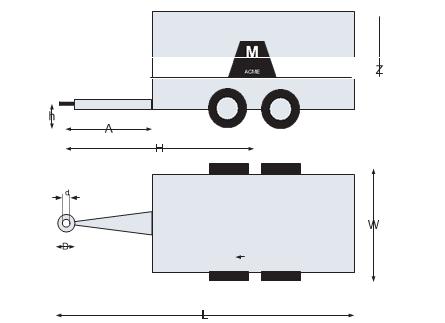

14 Příloha i - Přívěs i.1 Organizátoři soutěže and Rover 4x4 in Schools zabezpečí na soutěžní den přívěs. i.2 Přívěs nemá brzdy. i.3 Přívěs nebo tažený předmět bude mít nejméně 2 kola. i.4 Tažné oko na přívěsu je pevně uchycené, bez otáčivého pohybu. i.5 Tažné oko je prstencového tvaru. Rozměr Hodnota maximální šířka vleku W 200 mm max. délka vleku včetně L zakončení s otvorem 350 mm výška koncové části oje h 35 mm délka přípojného zařízení H (viz obr.) 210 mm délka tažné oje A 70 mm vnitřní průměr otvoru oje d 5 mm vnější průměr otvoru oje D 15 mm tloušťka tažného oka T 3 mm Přečtěte si prosím pravidla soutěže. 14
