(Text s významem EEA) COM(2000) 172 final 2000/0075(AVC) (Podáno Komisí: 3. dubna 2000)

Transkript

1 Výtah z návrhu rozhodnutí Rady o přistoupení Evropského společenství k nařízení Ekonomické komise pro Evropu Organizace spojených národů č. 105 o uznávání vozidel pro přepravu nebezpečných nákladů s ohledem na jejich specifické konstrukční prvky (2000/C 274 E/08) (Text s významem EEA) COM(2000) 172 final 2000/0075(AVC) (Podáno Komisí: 3. dubna 2000) RADA EVROPSKÉ UNIE SE S OHLEDEM NA: Smlouvu o založení Evropského společenství, Rozhodnutí Rady 97/836/EC o přistoupení ke Smlouvě Ekonomické komise pro Evropu Organizace spojených národů o přijetí jednotných technických požadavků pro kolová vozidla, návrh Komise, souhlas Evropského parlamentu, Kde: (1) Nařízení Ekonomické komise pro Evropu Organizace spojených národů č. 105 o uznávání vozidel pro přepravu nebezpečných nákladů s ohledem na jejich specifické konstrukční prvky je zaměřeno na odstranění technických překážek obchodu s motorovými vozidly mezi smluvními stranami, s ohledem na specifické konstrukční prvky vozidel pro přepravu nebezpečných nákladů a s ohledem na zajištění vysoké úrovně bezpečnosti a ochrany životního prostředí. (2) Nařízení 105 bylo zasláno všem smluvním stranám a vstoupilo v platnost ve vztahu ke všem smluvním stranám, které nezaslaly oznámení o nesouhlasu do uvedeného data nebo do doby určené Nařízením přiloženým k Revidované smlouvě z roku (3) Nařízení 105 má být zařazeno do systému schvalování motorových vozidel Společenství a proto bude doplněno k platné legislativě v rámci Společenství, ROZHODLA NÁSLEDOVNĚ: Jediný článek Evropské společenství přistupuje k Nařízení Ekonomické komise pro Evropu Organizace spojených národů č. 105 o uznávání vozidel pro přepravu nebezpečných nákladů s ohledem na jejich specifické konstrukční prvky.

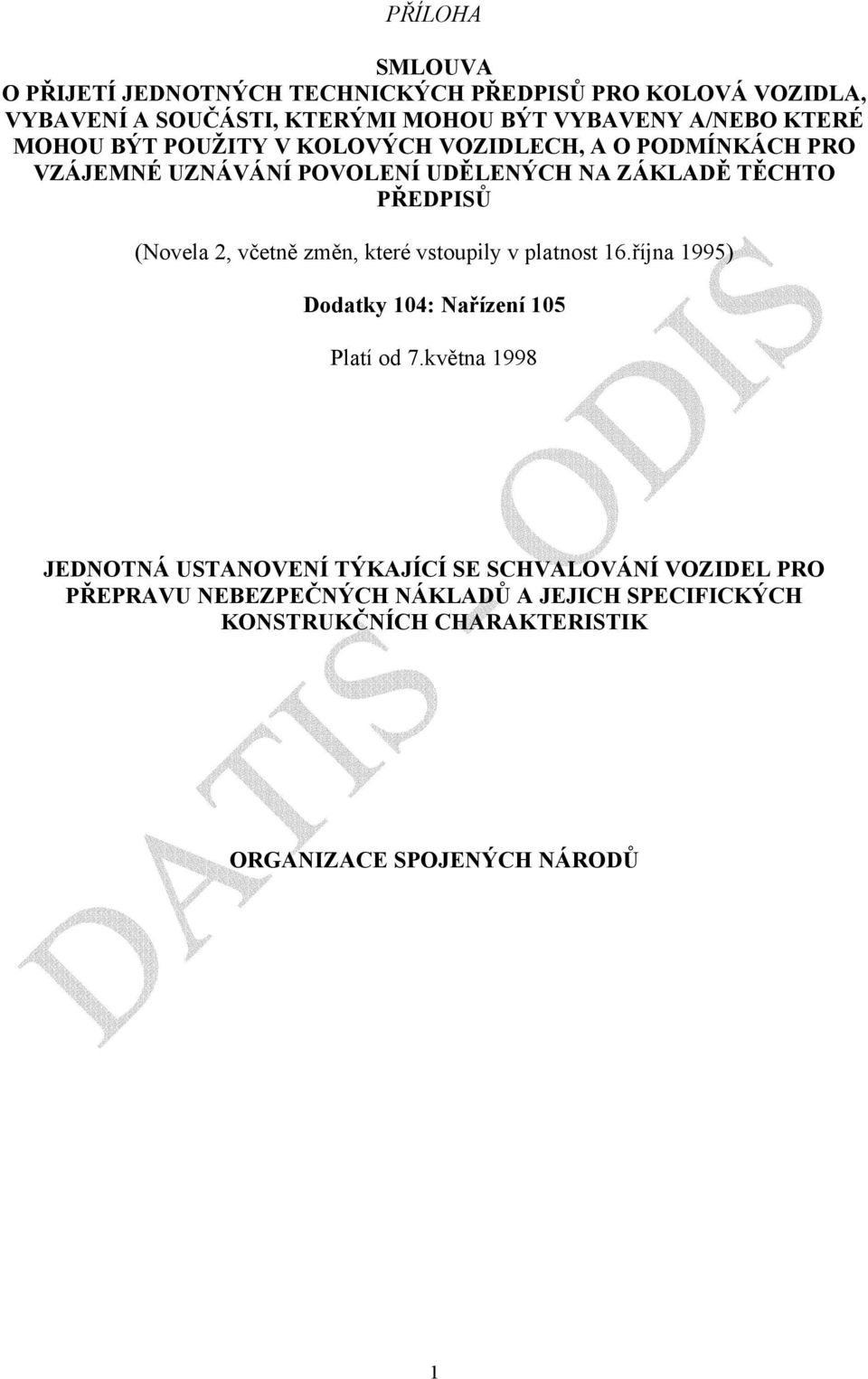

2 PŘÍLOHA SMLOUVA O PŘIJETÍ JEDNOTNÝCH TECHNICKÝCH PŘEDPISŮ PRO KOLOVÁ VOZIDLA, VYBAVENÍ A SOUČÁSTI, KTERÝMI MOHOU BÝT VYBAVENY A/NEBO KTERÉ MOHOU BÝT POUŽITY V KOLOVÝCH VOZIDLECH, A O PODMÍNKÁCH PRO VZÁJEMNÉ UZNÁVÁNÍ POVOLENÍ UDĚLENÝCH NA ZÁKLADĚ TĚCHTO PŘEDPISŮ (Novela 2, včetně změn, které vstoupily v platnost 16.října 1995) Dodatky 104: Nařízení 105 Platí od 7.května 1998 JEDNOTNÁ USTANOVENÍ TÝKAJÍCÍ SE SCHVALOVÁNÍ VOZIDEL PRO PŘEPRAVU NEBEZPEČNÝCH NÁKLADŮ A JEJICH SPECIFICKÝCH KONSTRUKČNÍCH CHARAKTERISTIK ORGANIZACE SPOJENÝCH NÁRODŮ 1

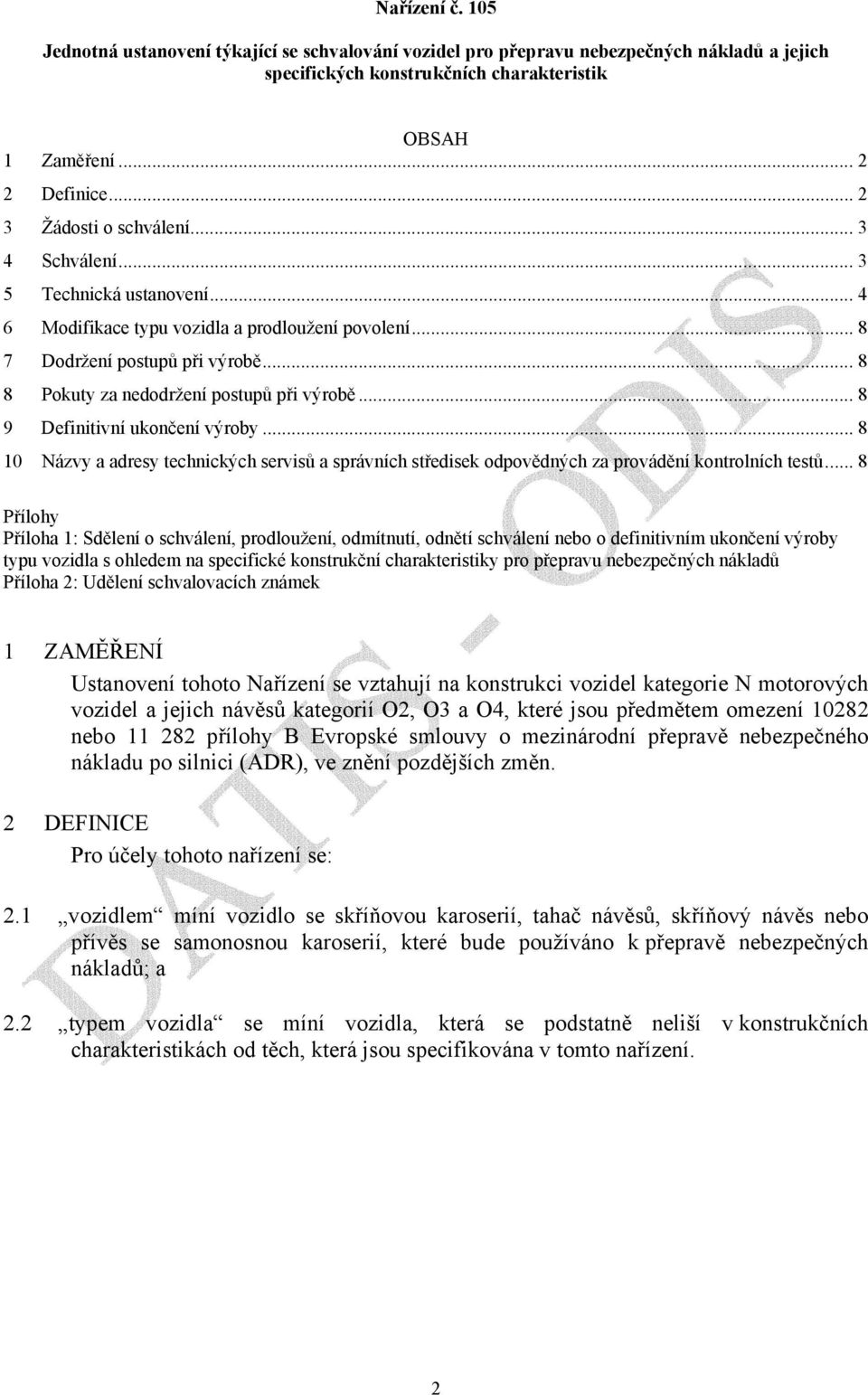

3 Nařízení č. 105 Jednotná ustanovení týkající se schvalování vozidel pro přepravu nebezpečných nákladů a jejich specifických konstrukčních charakteristik OBSAH 1 Zaměření Definice Žádosti o schválení Schválení Technická ustanovení Modifikace typu vozidla a prodloužení povolení Dodržení postupů při výrobě Pokuty za nedodržení postupů při výrobě Definitivní ukončení výroby Názvy a adresy technických servisů a správních středisek odpovědných za provádění kontrolních testů... 8 Přílohy Příloha 1: Sdělení o schválení, prodloužení, odmítnutí, odnětí schválení nebo o definitivním ukončení výroby typu vozidla s ohledem na specifické konstrukční charakteristiky pro přepravu nebezpečných nákladů Příloha 2: Udělení schvalovacích známek 1 ZAMĚŘENÍ Ustanovení tohoto Nařízení se vztahují na konstrukci vozidel kategorie N motorových vozidel a jejich návěsů kategorií O2, O3 a O4, které jsou předmětem omezení nebo přílohy B Evropské smlouvy o mezinárodní přepravě nebezpečného nákladu po silnici (ADR), ve znění pozdějších změn. 2 DEFINICE Pro účely tohoto nařízení se: 2.1 vozidlem míní vozidlo se skříňovou karoserií, tahač návěsů, skříňový návěs nebo přívěs se samonosnou karoserií, které bude používáno k přepravě nebezpečných nákladů; a 2.2 typem vozidla se míní vozidla, která se podstatně neliší v konstrukčních charakteristikách od těch, která jsou specifikována v tomto nařízení. 2

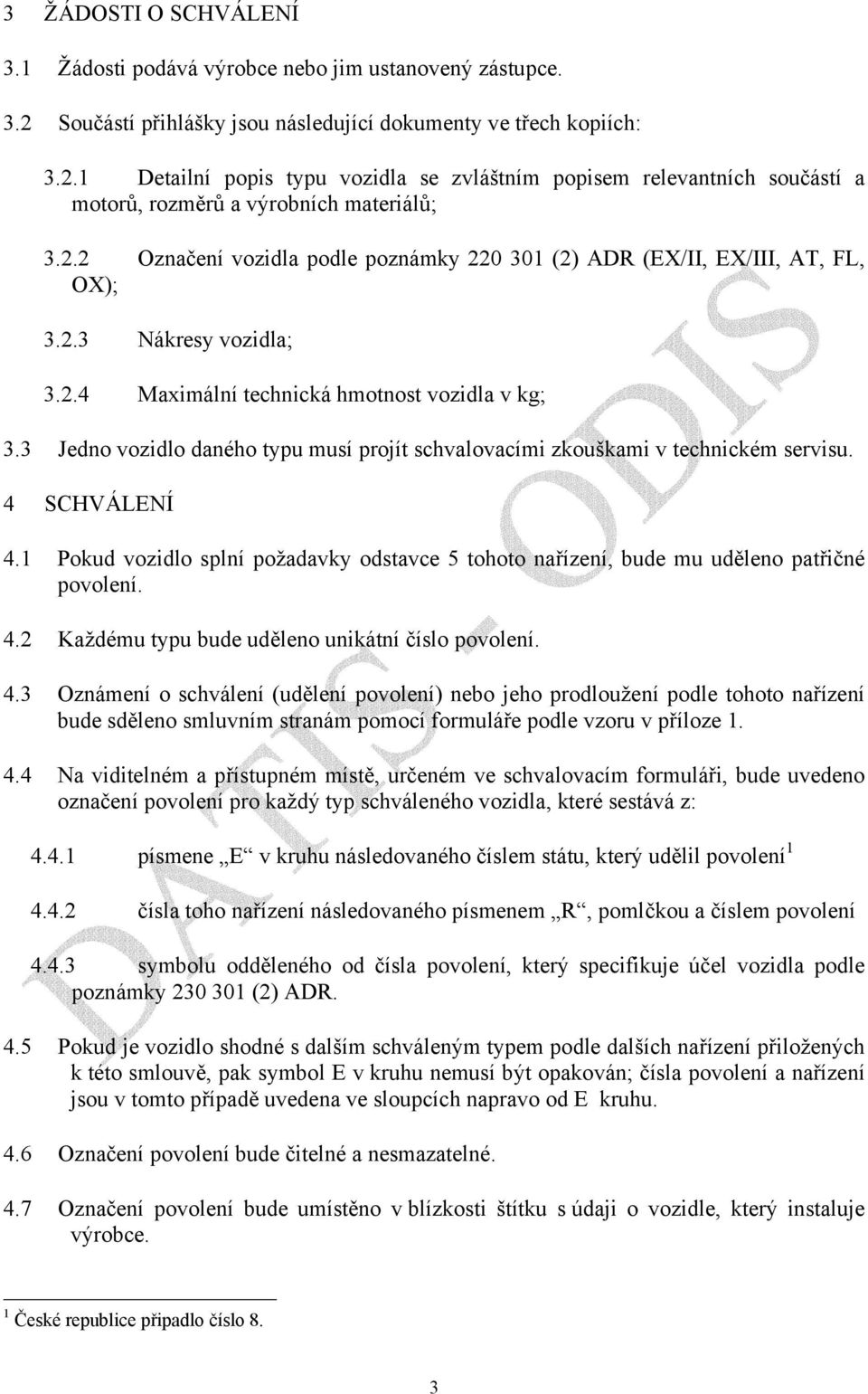

4 3 ŽÁDOSTI O SCHVÁLENÍ 3.1 Žádosti podává výrobce nebo jim ustanovený zástupce. 3.2 Součástí přihlášky jsou následující dokumenty ve třech kopiích: Detailní popis typu vozidla se zvláštním popisem relevantních součástí a motorů, rozměrů a výrobních materiálů; Označení vozidla podle poznámky (2) ADR (EX/II, EX/III, AT, FL, OX); Nákresy vozidla; Maximální technická hmotnost vozidla v kg; 3.3 Jedno vozidlo daného typu musí projít schvalovacími zkouškami v technickém servisu. 4 SCHVÁLENÍ 4.1 Pokud vozidlo splní požadavky odstavce 5 tohoto nařízení, bude mu uděleno patřičné povolení. 4.2 Každému typu bude uděleno unikátní číslo povolení. 4.3 Oznámení o schválení (udělení povolení) nebo jeho prodloužení podle tohoto nařízení bude sděleno smluvním stranám pomocí formuláře podle vzoru v příloze Na viditelném a přístupném místě, určeném ve schvalovacím formuláři, bude uvedeno označení povolení pro každý typ schváleného vozidla, které sestává z: písmene E v kruhu následovaného číslem státu, který udělil povolení čísla toho nařízení následovaného písmenem R, pomlčkou a číslem povolení symbolu odděleného od čísla povolení, který specifikuje účel vozidla podle poznámky (2) ADR. 4.5 Pokud je vozidlo shodné s dalším schváleným typem podle dalších nařízení přiložených k této smlouvě, pak symbol E v kruhu nemusí být opakován; čísla povolení a nařízení jsou v tomto případě uvedena ve sloupcích napravo od E kruhu. 4.6 Označení povolení bude čitelné a nesmazatelné. 4.7 Označení povolení bude umístěno v blízkosti štítku s údaji o vozidle, který instaluje výrobce. 1 České republice připadlo číslo 8. 3

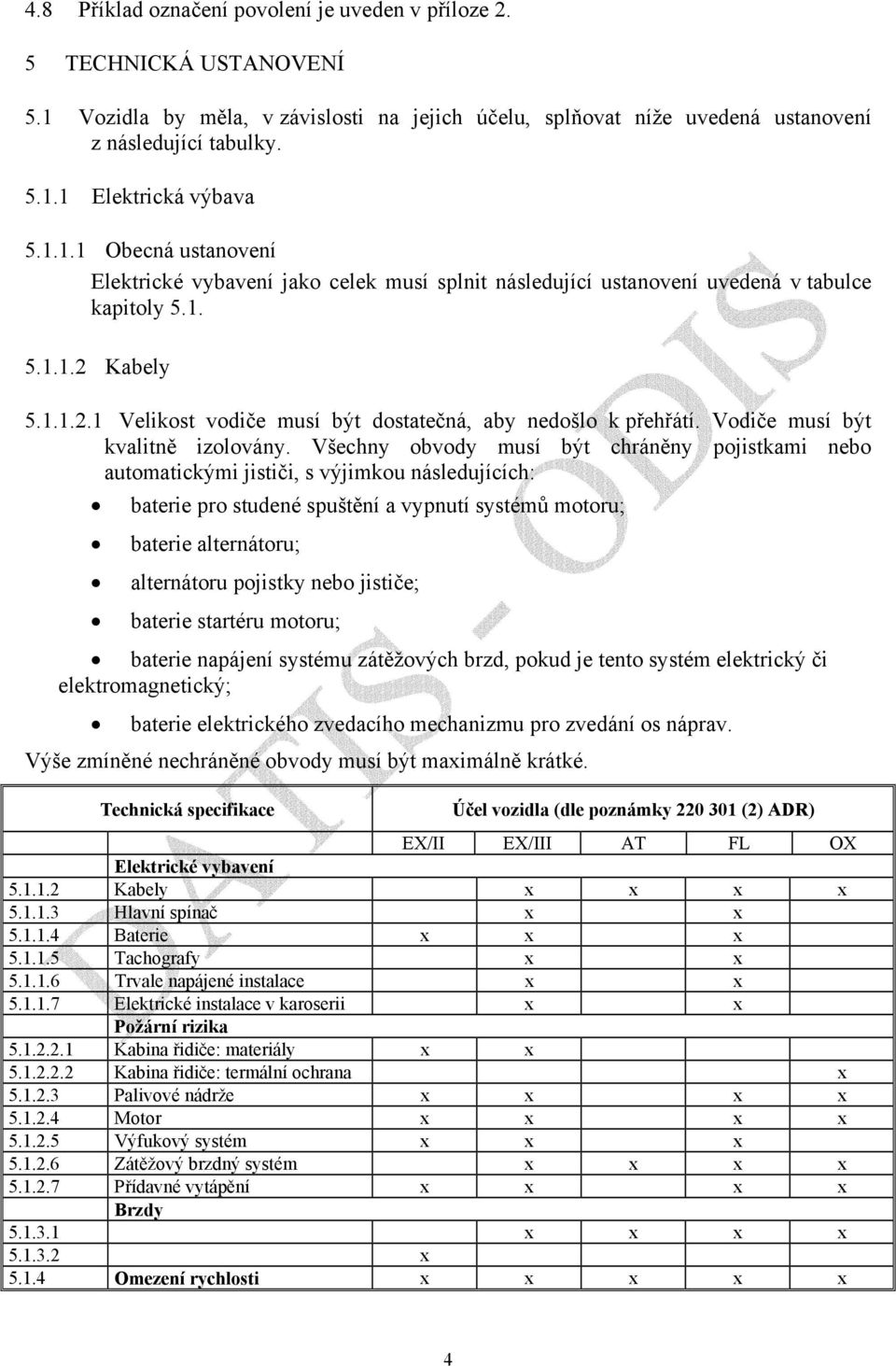

5 4.8 Příklad označení povolení je uveden v příloze 2. 5 TECHNICKÁ USTANOVENÍ 5.1 Vozidla by měla, v závislosti na jejich účelu, splňovat níže uvedená ustanovení z následující tabulky Elektrická výbava Obecná ustanovení Elektrické vybavení jako celek musí splnit následující ustanovení uvedená v tabulce kapitoly Kabely Velikost vodiče musí být dostatečná, aby nedošlo k přehřátí. Vodiče musí být kvalitně izolovány. Všechny obvody musí být chráněny pojistkami nebo automatickými jističi, s výjimkou následujících: baterie pro studené spuštění a vypnutí systémů motoru; baterie alternátoru; alternátoru pojistky nebo jističe; baterie startéru motoru; baterie napájení systému zátěžových brzd, pokud je tento systém elektrický či elektromagnetický; baterie elektrického zvedacího mechanizmu pro zvedání os náprav. Výše zmíněné nechráněné obvody musí být maximálně krátké. Technická specifikace Účel vozidla (dle poznámky (2) ADR) EX/II EX/III AT FL OX Elektrické vybavení Kabely x x x x Hlavní spínač x x Baterie x x x Tachografy x x Trvale napájené instalace x x Elektrické instalace v karoserii x x Požární rizika Kabina řidiče: materiály x x Kabina řidiče: termální ochrana x Palivové nádrže x x x x Motor x x x x Výfukový systém x x x Zátěžový brzdný systém x x x x Přídavné vytápění x x x x Brzdy x x x x x Omezení rychlosti x x x x x 4

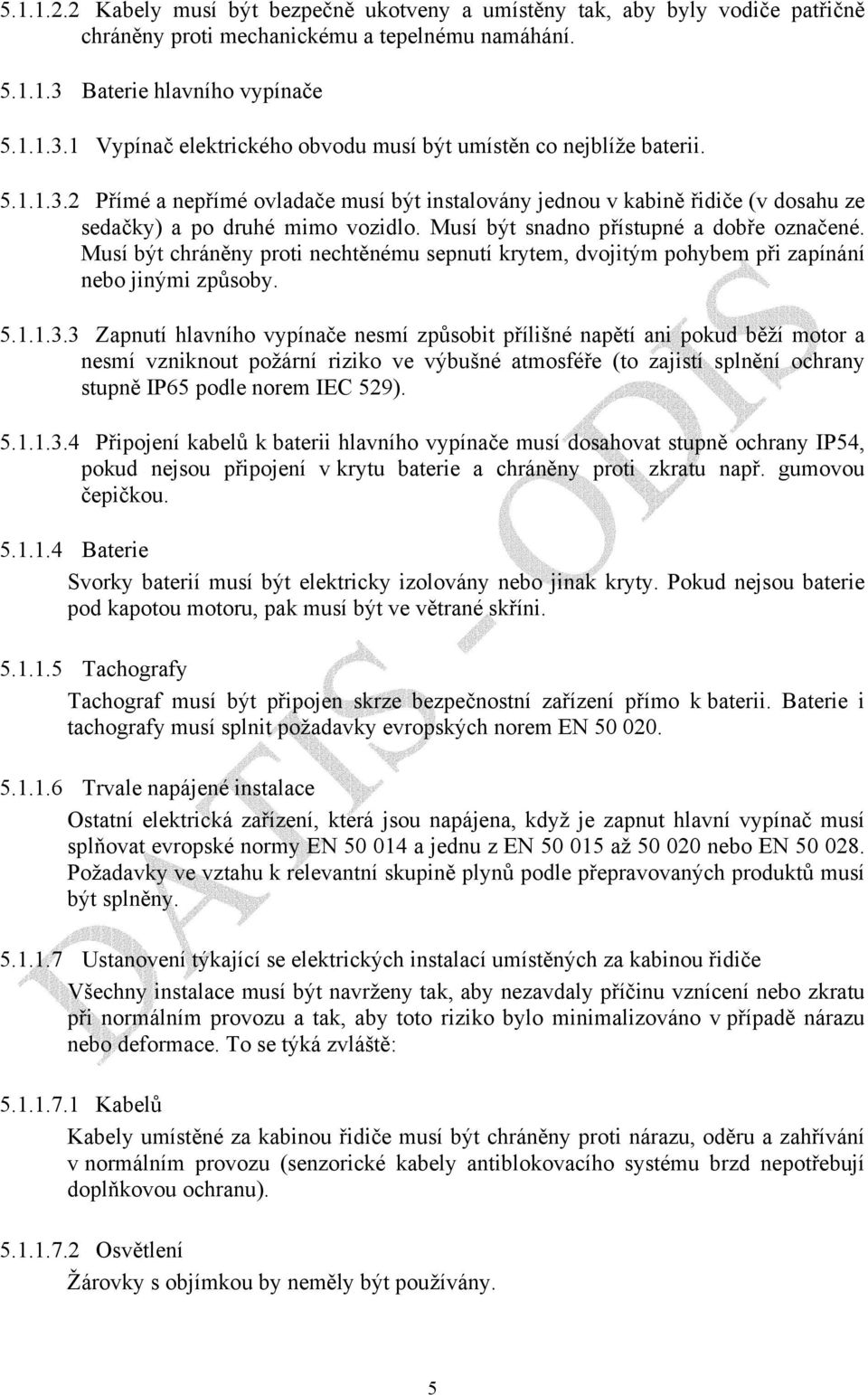

6 Kabely musí být bezpečně ukotveny a umístěny tak, aby byly vodiče patřičně chráněny proti mechanickému a tepelnému namáhání Baterie hlavního vypínače Vypínač elektrického obvodu musí být umístěn co nejblíže baterii Přímé a nepřímé ovladače musí být instalovány jednou v kabině řidiče (v dosahu ze sedačky) a po druhé mimo vozidlo. Musí být snadno přístupné a dobře označené. Musí být chráněny proti nechtěnému sepnutí krytem, dvojitým pohybem při zapínání nebo jinými způsoby Zapnutí hlavního vypínače nesmí způsobit přílišné napětí ani pokud běží motor a nesmí vzniknout požární riziko ve výbušné atmosféře (to zajistí splnění ochrany stupně IP65 podle norem IEC 529) Připojení kabelů k baterii hlavního vypínače musí dosahovat stupně ochrany IP54, pokud nejsou připojení v krytu baterie a chráněny proti zkratu např. gumovou čepičkou Baterie Svorky baterií musí být elektricky izolovány nebo jinak kryty. Pokud nejsou baterie pod kapotou motoru, pak musí být ve větrané skříni Tachografy Tachograf musí být připojen skrze bezpečnostní zařízení přímo k baterii. Baterie i tachografy musí splnit požadavky evropských norem EN Trvale napájené instalace Ostatní elektrická zařízení, která jsou napájena, když je zapnut hlavní vypínač musí splňovat evropské normy EN a jednu z EN až nebo EN Požadavky ve vztahu k relevantní skupině plynů podle přepravovaných produktů musí být splněny Ustanovení týkající se elektrických instalací umístěných za kabinou řidiče Všechny instalace musí být navrženy tak, aby nezavdaly příčinu vznícení nebo zkratu při normálním provozu a tak, aby toto riziko bylo minimalizováno v případě nárazu nebo deformace. To se týká zvláště: Kabelů Kabely umístěné za kabinou řidiče musí být chráněny proti nárazu, oděru a zahřívání v normálním provozu (senzorické kabely antiblokovacího systému brzd nepotřebují doplňkovou ochranu) Osvětlení Žárovky s objímkou by neměly být používány. 5

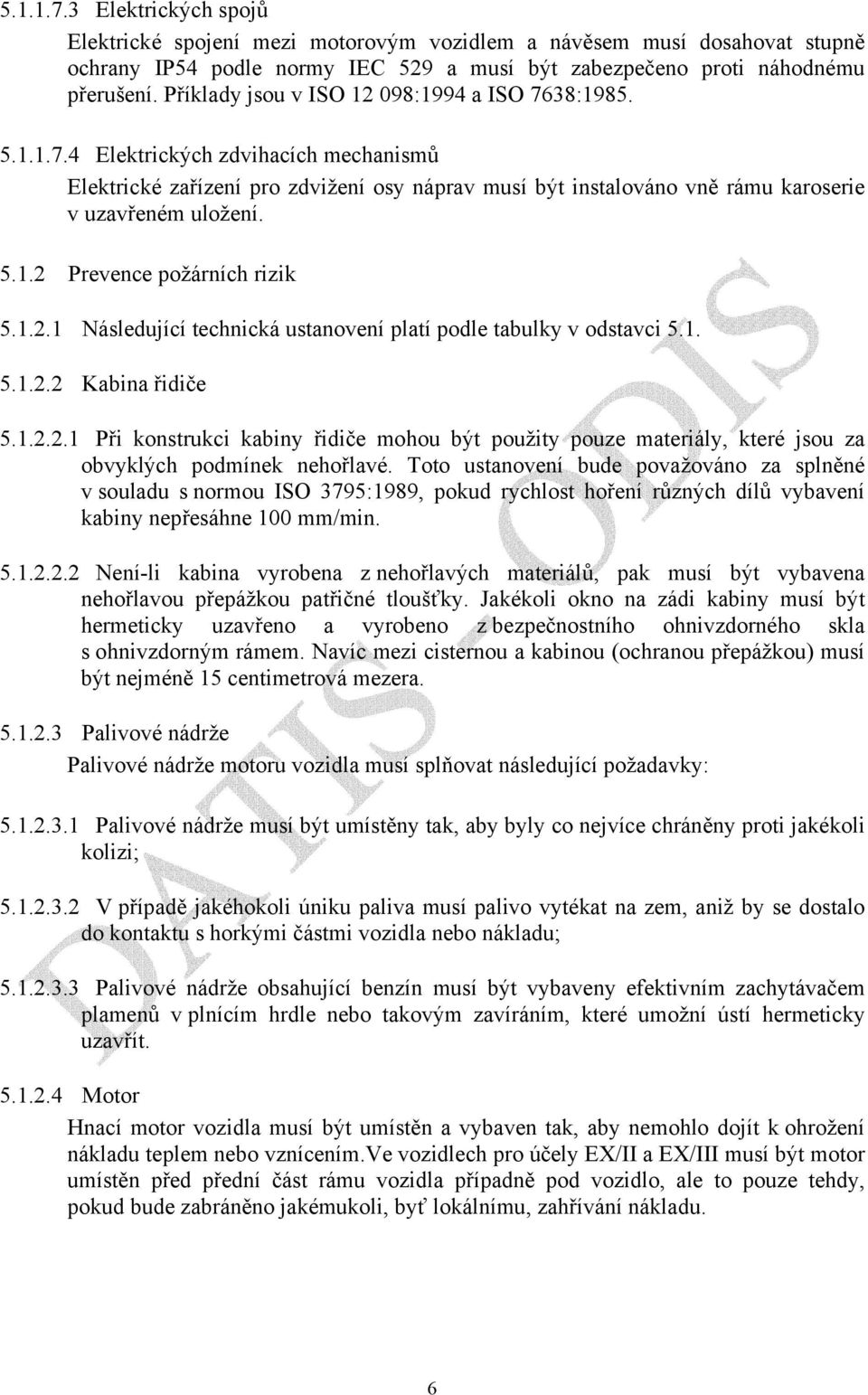

7 Elektrických spojů Elektrické spojení mezi motorovým vozidlem a návěsem musí dosahovat stupně ochrany IP54 podle normy IEC 529 a musí být zabezpečeno proti náhodnému přerušení. Příklady jsou v ISO :1994 a ISO 7638: Elektrických zdvihacích mechanismů Elektrické zařízení pro zdvižení osy náprav musí být instalováno vně rámu karoserie v uzavřeném uložení Prevence požárních rizik Následující technická ustanovení platí podle tabulky v odstavci Kabina řidiče Při konstrukci kabiny řidiče mohou být použity pouze materiály, které jsou za obvyklých podmínek nehořlavé. Toto ustanovení bude považováno za splněné v souladu s normou ISO 3795:1989, pokud rychlost hoření různých dílů vybavení kabiny nepřesáhne 100 mm/min Není-li kabina vyrobena z nehořlavých materiálů, pak musí být vybavena nehořlavou přepážkou patřičné tloušťky. Jakékoli okno na zádi kabiny musí být hermeticky uzavřeno a vyrobeno z bezpečnostního ohnivzdorného skla s ohnivzdorným rámem. Navíc mezi cisternou a kabinou (ochranou přepážkou) musí být nejméně 15 centimetrová mezera Palivové nádrže Palivové nádrže motoru vozidla musí splňovat následující požadavky: Palivové nádrže musí být umístěny tak, aby byly co nejvíce chráněny proti jakékoli kolizi; V případě jakéhokoli úniku paliva musí palivo vytékat na zem, aniž by se dostalo do kontaktu s horkými částmi vozidla nebo nákladu; Palivové nádrže obsahující benzín musí být vybaveny efektivním zachytávačem plamenů v plnícím hrdle nebo takovým zavíráním, které umožní ústí hermeticky uzavřít Motor Hnací motor vozidla musí být umístěn a vybaven tak, aby nemohlo dojít k ohrožení nákladu teplem nebo vznícením.ve vozidlech pro účely EX/II a EX/III musí být motor umístěn před přední část rámu vozidla případně pod vozidlo, ale to pouze tehdy, pokud bude zabráněno jakémukoli, byť lokálnímu, zahřívání nákladu. 6

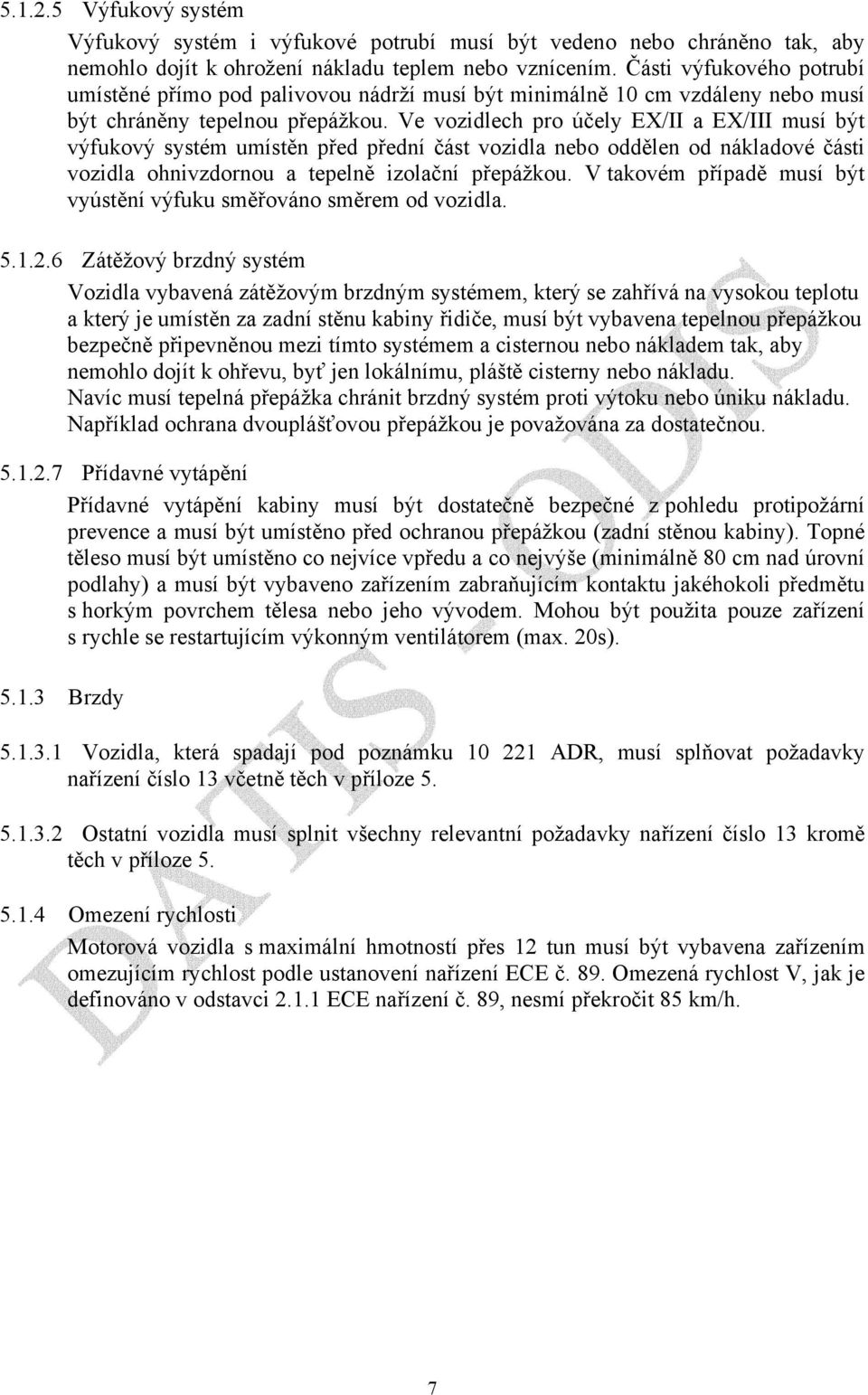

8 Výfukový systém Výfukový systém i výfukové potrubí musí být vedeno nebo chráněno tak, aby nemohlo dojít k ohrožení nákladu teplem nebo vznícením. Části výfukového potrubí umístěné přímo pod palivovou nádrží musí být minimálně 10 cm vzdáleny nebo musí být chráněny tepelnou přepážkou. Ve vozidlech pro účely EX/II a EX/III musí být výfukový systém umístěn před přední část vozidla nebo oddělen od nákladové části vozidla ohnivzdornou a tepelně izolační přepážkou. V takovém případě musí být vyústění výfuku směřováno směrem od vozidla Zátěžový brzdný systém Vozidla vybavená zátěžovým brzdným systémem, který se zahřívá na vysokou teplotu a který je umístěn za zadní stěnu kabiny řidiče, musí být vybavena tepelnou přepážkou bezpečně připevněnou mezi tímto systémem a cisternou nebo nákladem tak, aby nemohlo dojít k ohřevu, byť jen lokálnímu, pláště cisterny nebo nákladu. Navíc musí tepelná přepážka chránit brzdný systém proti výtoku nebo úniku nákladu. Například ochrana dvouplášťovou přepážkou je považována za dostatečnou Přídavné vytápění Přídavné vytápění kabiny musí být dostatečně bezpečné z pohledu protipožární prevence a musí být umístěno před ochranou přepážkou (zadní stěnou kabiny). Topné těleso musí být umístěno co nejvíce vpředu a co nejvýše (minimálně 80 cm nad úrovní podlahy) a musí být vybaveno zařízením zabraňujícím kontaktu jakéhokoli předmětu s horkým povrchem tělesa nebo jeho vývodem. Mohou být použita pouze zařízení s rychle se restartujícím výkonným ventilátorem (max. 20s) Brzdy Vozidla, která spadají pod poznámku ADR, musí splňovat požadavky nařízení číslo 13 včetně těch v příloze Ostatní vozidla musí splnit všechny relevantní požadavky nařízení číslo 13 kromě těch v příloze Omezení rychlosti Motorová vozidla s maximální hmotností přes 12 tun musí být vybavena zařízením omezujícím rychlost podle ustanovení nařízení ECE č. 89. Omezená rychlost V, jak je definováno v odstavci ECE nařízení č. 89, nesmí překročit 85 km/h. 7

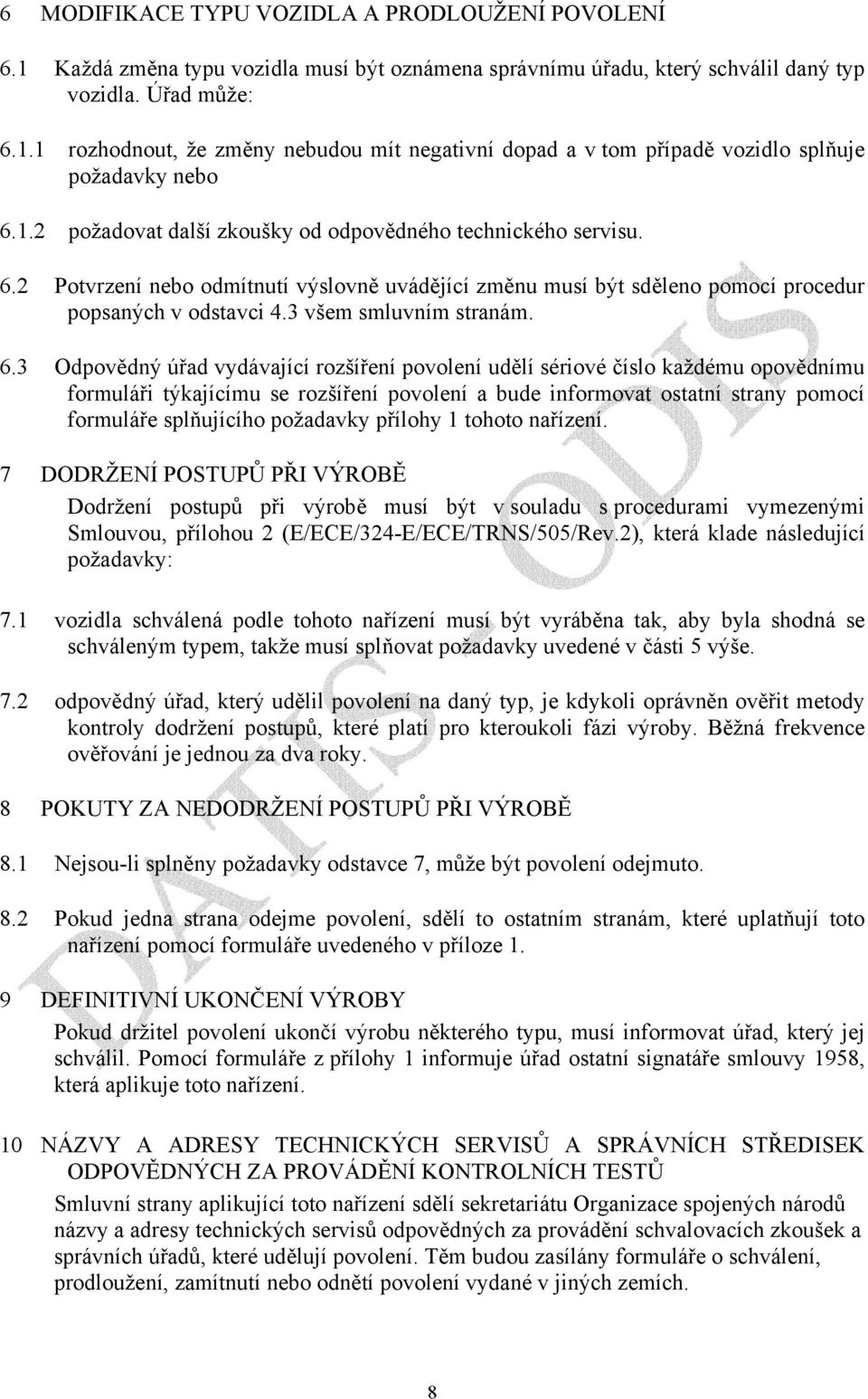

9 6 MODIFIKACE TYPU VOZIDLA A PRODLOUŽENÍ POVOLENÍ 6.1 Každá změna typu vozidla musí být oznámena správnímu úřadu, který schválil daný typ vozidla. Úřad může: rozhodnout, že změny nebudou mít negativní dopad a v tom případě vozidlo splňuje požadavky nebo požadovat další zkoušky od odpovědného technického servisu. 6.2 Potvrzení nebo odmítnutí výslovně uvádějící změnu musí být sděleno pomocí procedur popsaných v odstavci 4.3 všem smluvním stranám. 6.3 Odpovědný úřad vydávající rozšíření povolení udělí sériové číslo každému opovědnímu formuláři týkajícímu se rozšíření povolení a bude informovat ostatní strany pomocí formuláře splňujícího požadavky přílohy 1 tohoto nařízení. 7 DODRŽENÍ POSTUPŮ PŘI VÝROBĚ Dodržení postupů při výrobě musí být v souladu s procedurami vymezenými Smlouvou, přílohou 2 (E/ECE/324-E/ECE/TRNS/505/Rev.2), která klade následující požadavky: 7.1 vozidla schválená podle tohoto nařízení musí být vyráběna tak, aby byla shodná se schváleným typem, takže musí splňovat požadavky uvedené v části 5 výše. 7.2 odpovědný úřad, který udělil povolení na daný typ, je kdykoli oprávněn ověřit metody kontroly dodržení postupů, které platí pro kteroukoli fázi výroby. Běžná frekvence ověřování je jednou za dva roky. 8 POKUTY ZA NEDODRŽENÍ POSTUPŮ PŘI VÝROBĚ 8.1 Nejsou-li splněny požadavky odstavce 7, může být povolení odejmuto. 8.2 Pokud jedna strana odejme povolení, sdělí to ostatním stranám, které uplatňují toto nařízení pomocí formuláře uvedeného v příloze 1. 9 DEFINITIVNÍ UKONČENÍ VÝROBY Pokud držitel povolení ukončí výrobu některého typu, musí informovat úřad, který jej schválil. Pomocí formuláře z přílohy 1 informuje úřad ostatní signatáře smlouvy 1958, která aplikuje toto nařízení. 10 NÁZVY A ADRESY TECHNICKÝCH SERVISŮ A SPRÁVNÍCH STŘEDISEK ODPOVĚDNÝCH ZA PROVÁDĚNÍ KONTROLNÍCH TESTŮ Smluvní strany aplikující toto nařízení sdělí sekretariátu Organizace spojených národů názvy a adresy technických servisů odpovědných za provádění schvalovacích zkoušek a správních úřadů, které udělují povolení. Těm budou zasílány formuláře o schválení, prodloužení, zamítnutí nebo odnětí povolení vydané v jiných zemích. 8

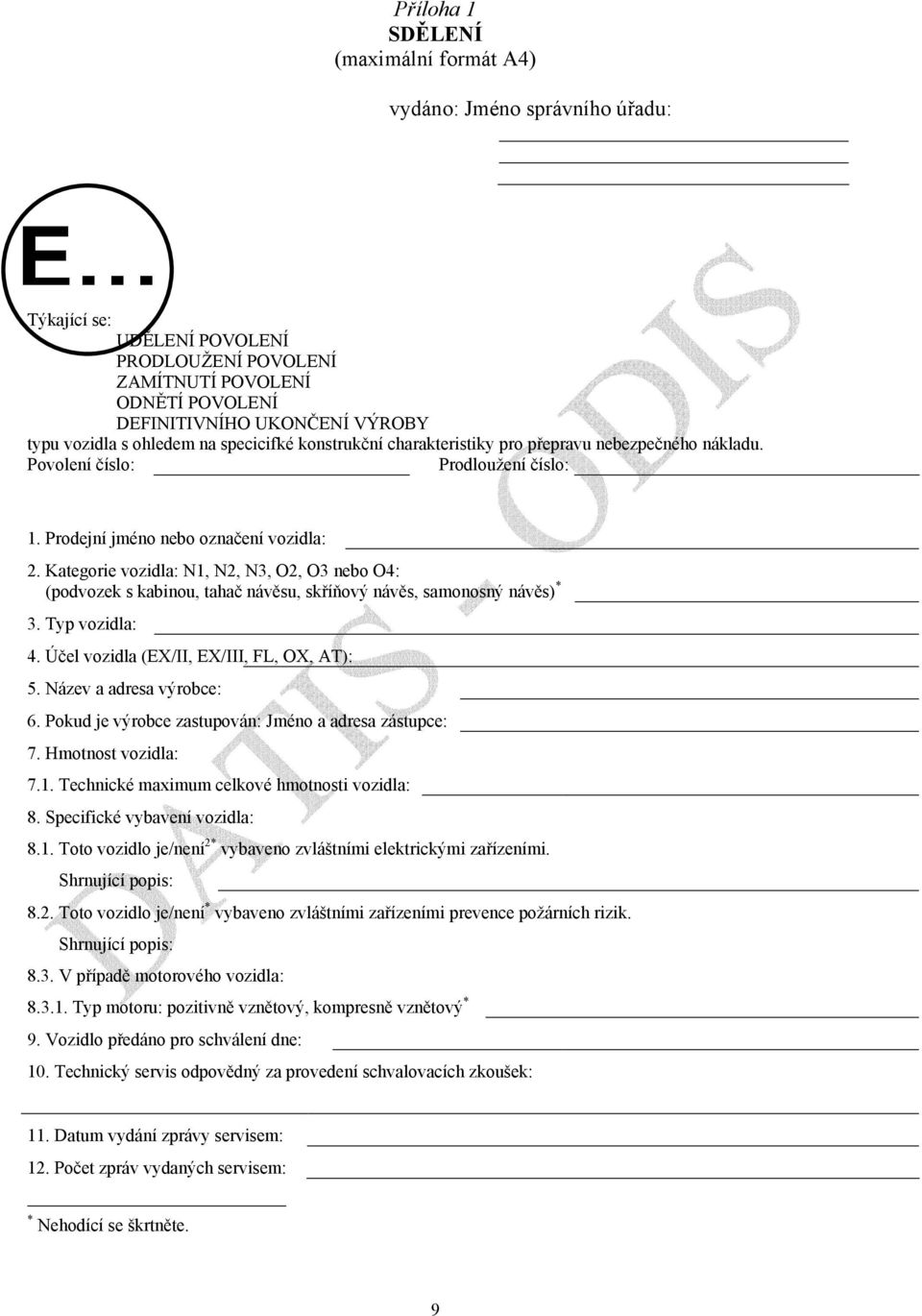

10 Příloha 1 SDĚLENÍ (maximální formát A4) vydáno: Jméno správního úřadu: E Týkající se: UDĚLENÍ POVOLENÍ PRODLOUŽENÍ POVOLENÍ ZAMÍTNUTÍ POVOLENÍ ODNĚTÍ POVOLENÍ DEFINITIVNÍHO UKONČENÍ VÝROBY typu vozidla s ohledem na specicifké konstrukční charakteristiky pro přepravu nebezpečného nákladu. Povolení číslo: Prodloužení číslo: 1. Prodejní jméno nebo označení vozidla: 2. Kategorie vozidla: N1, N2, N3, O2, O3 nebo O4: (podvozek s kabinou, tahač návěsu, skříňový návěs, samonosný návěs) * 3. Typ vozidla: 4. Účel vozidla (EX/II, EX/III, FL, OX, AT): 5. Název a adresa výrobce: 6. Pokud je výrobce zastupován: Jméno a adresa zástupce: 7. Hmotnost vozidla: 7.1. Technické maximum celkové hmotnosti vozidla: 8. Specifické vybavení vozidla: 8.1. Toto vozidlo je/není 2* vybaveno zvláštními elektrickými zařízeními. Shrnující popis: 8.2. Toto vozidlo je/není * vybaveno zvláštními zařízeními prevence požárních rizik. Shrnující popis: 8.3. V případě motorového vozidla: Typ motoru: pozitivně vznětový, kompresně vznětový * 9. Vozidlo předáno pro schválení dne: 10. Technický servis odpovědný za provedení schvalovacích zkoušek: 11. Datum vydání zprávy servisem: 12. Počet zpráv vydaných servisem: * Nehodící se škrtněte. 9

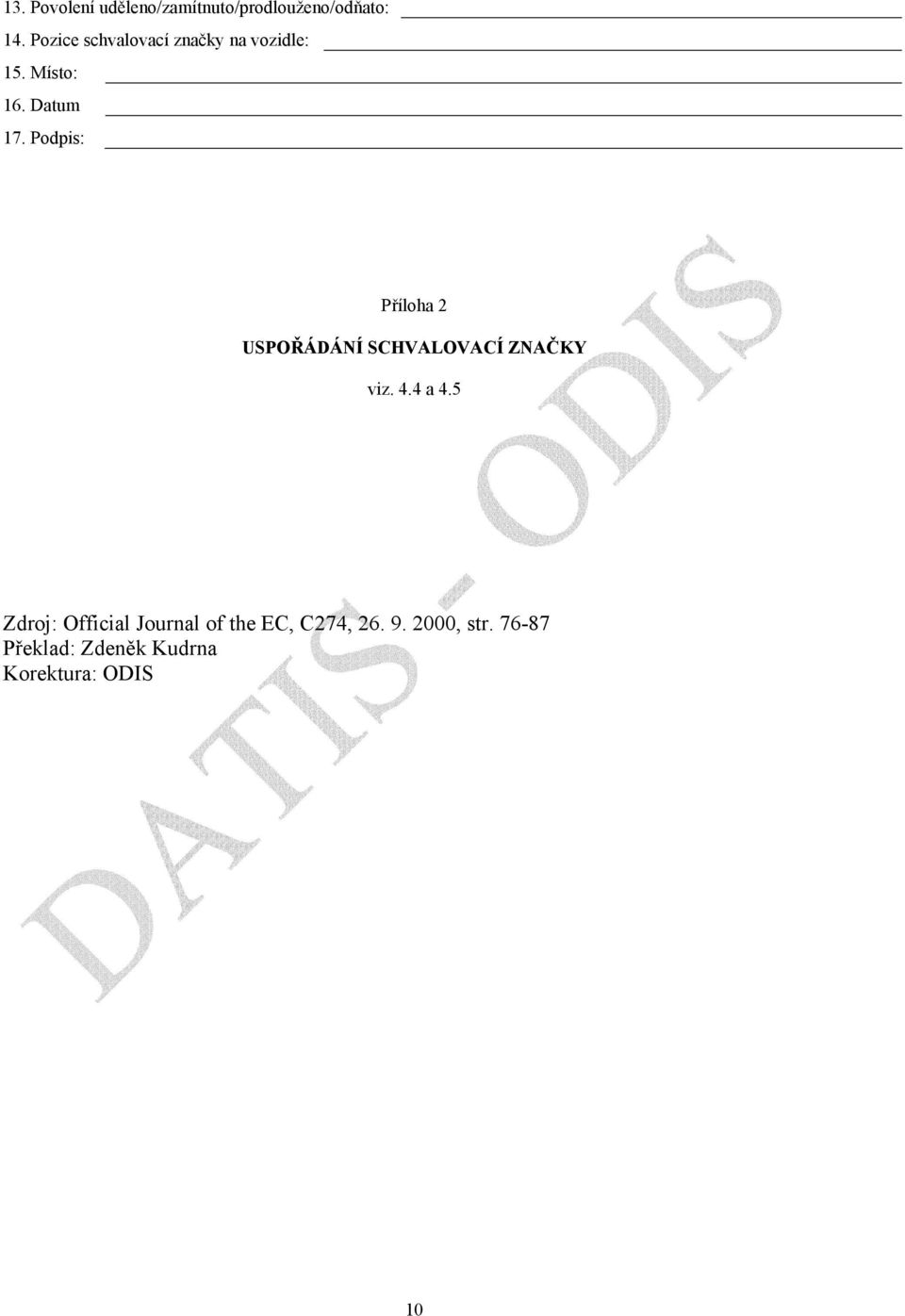

11 13. Povolení uděleno/zamítnuto/prodlouženo/odňato: 14. Pozice schvalovací značky na vozidle: 15. Místo: 16. Datum 17. Podpis: Příloha 2 USPOŘÁDÁNÍ SCHVALOVACÍ ZNAČKY viz. 4.4 a 4.5 Zdroj: Official Journal of the EC, C274, , str Překlad: Zdeněk Kudrna Korektura: ODIS 10
