1 Tempofor MOBILNÍ OPLOCENÍ

2 Kvalita Betafence Společnost Betafence se vytrvale snaží o dosahování optimální kvality, aniž by přitom pustila ze zřetele vlastní speciální požadavky uživatelů. Kvalita má prvořadou důležitost: klade se na ni důraz již ve fázi projektování mobilního oplocení a tento přístup přetrvává po celou dobu výrobního procesu. Zárukou tohoto přístupu je certifi kát ISO Technologie Betafence Společnost Betafence je vedoucí fi rmou na trhu, která defi nuje trendy technického rozvoje a použití antikorozních technologií. Bezpečnost Betafence Společnost Betafence ručí za to, že všechny výrobky byly vyvinuty a vyrobeny v souladu s posledními evropskými bezpečnostními normami. Firma zaručuje uživatelům bezpečnost svých výrobků za všech okolností. 2

3 Betafence Tempofor Účinná řešení pro dočasné zajištění bezpečnosti OBSAH STRANA Potřeba dočasného oplocení Staveniště, zábory silnic, velké veřejné akce, katastrofy... velká škála událostí vyžaduje dočasné oplocení. Dočasné, nikoliv však bez zvláštních požadavků na kvalitu a účinnost. To je důvodem, proč společnost Betafence vyvinula svoji řadu mobilních plotů, které se lehce instalují, ale přitom splňují nejpřísnější bezpečnostní standardy. Díky celé škále doplňků a příslušenství mohou být tyto ploty použity v nejrůznějších aplikacích, pro které je možné je zakoupit nebo zapůjčit. 1 Tempofor F 2 Tempofor B Tempofor C&T 10 4 Tempofor 3D 12 Volba nadprůměrné funkčnosti Zvolit si výrobky Betafence Tempofor znamená více než jen získat nadprůměrnou funkčnost. Proslulá kvalita Betafence výrazně zlepšuje vzhled vašeho staveniště nebo místa konání akce a tak rovněž pomáhá budovat váš image v ulicích. Všechny tyto aspekty dělají ze společnosti Betafence evropského lídra na trhu v oblasti mobilního oplocení. Společnost vlastní různé výrobní závody. Naše rozsáhlá evropská distribuční síť je zárukou poskytnutí nejlepšího servisu jak při koupi, tak při výpůjčce mobilního oplocení. 5 Příslušenství Tempofor 13 M O B I L N Í O P L O C E N Í 3

4 1 Tempofor F Sortiment výrobků Tempofor F Sortiment výrobků Tempofor F spočívá ve škále pevných mobilních panelů vhodných zejména pro ohrazení staveništních a průmyslových ploch a míst, kde se konají veřejné akce. Tempofor F slouží jako ochrana proti krádeži a vandalismu, zabraňuje vstupu dětí a nežádoucích osob na nebezpečná místa a umožňuje kontrolu přístupu návštěvníků na různé akce.

5 Tempofor F Sortiment výrobků Tempofor F1 výška 1200 mm k dispozici ve 3 šířkách: brána 1200 mm, střední panel 2200 mm a standardní panel 3454 mm doporučené použití pro zábory silnic a řízení dopravy Pevné a trvanlivé Panely Tempofor F jsou vyrobeny z vyztužených ocelových rámů z galvanicky pokovených trubek svařovaných kruhově Každý drát je samostatně přivařen k rámu. Tato masivní konstrukce zaručuje v kombinaci s galvanicky pokovenými trubkami dlouhou životnost. Tempofor F2 výška 2000 mm k dispozici ve 3 šířkách: brána 1200 mm, střední panel 2200 mm a standardní panel 3454 mm doporučené použití pro staveniště a happeningy Tempofor F2 Medium F2, ale s méně masivními trubkami a dráty Tempofor F2 Super F2, ale s vyztuženými trubkami a dráty doporučeno pro každodenní používání Panely mohou být osazeny štítkem s logem vaší společnosti. Tempofor F2 Secure panel proti přelézání trubky stejné jako u F2 velikost ok 30 x 300 mm Tempofor F3 výška 2000 mm k dispozici ve 3 šířkách: brána 1200 mm, střední panel 2200 mm a standardní panel 3454 mm panel je opatřen dodatečnou horizontální trubkou pro získání optimální tuhosti doporučeno pro účely půjčování oplocení Tempofor F3 Maxi F3, ale s výškou 2450 mm a velikostí ok 50 x 300 mm M O B I L N Í O P L O C E N Í

6 1 Tempofor F Tempofor F Sortiment výrobků Brány Spojky Sada závěsů pro změnu panelu na otvíravou bránu Nastavitelné konzoly spojení pomocí matek a šroubů použitelné pro panely F1, F2 a F3 Kroužek pro změnu panelu na otvíravou bránu Drátěné smyčky použitelné pro panely F2, F3 a 3D Kolečko pro změnu 2 panelů na dvojitou otvíravou bránu Háček a očko použitelné pro panely F2 a F3 F1 panel pro brány Standardní spojka standardní spojka pro panel F2 Super vhodná pro každý typ panelu F2 panel pro brány Bezpečnostní spojka může být otevřena pouze pomocí speciálního nástroje F3 panel pro brány

7 Technické údaje Typ Ref. č. Popis Rozměry Velikost Průměr drátu Průměr trubky š x v š x v horizontální vertikální horizontální vertikální Hmotnost mm mm mm mm mm mm kg F standardní panel 3454*x x ,5 27,0 x 1,5 41,5 x 1, střední 2200 x x ,5 27,0 x 1,5 41,5 x 1,5 9, brána 1200 x x ,5 27,0 x 1,5 41,5 x 1,5 6,4 F standardní panel 3454*x x ,5 27,0 x 1,5 41,5 x 1,5 18, střední 2200 x x ,5 27,0 x 1,5 41,5 x 1,5 13, brána 1200 x x ,5 27,0 x 1,5 41,5 x 1,5 9,5 F2 MEDIUM standardní panel 3454*x x ,0 x 1,25 41,5 x 1,25 15,5 F2 SUPER standardní panel 3454*x x 300 4,5 4 38,0 x 1,5 41,5 x 1,5 23 F2 SECURE anticlimb panel 3454*x x ,5 27,0 x 1,5 41,5 x 1,5 26,1 F standardní panel 3454*x x ,5 27,0 x 1,5 41,5 x 1,5 21, střední 2200 x x ,5 27,0 x 1,5 41,5 x 1,5 15, brána 1200 x x ,5 27,0 x 1,5 41,5 x 1,5 10,5 F3 MAXI extra vysoký panel 3454*x x ,5 27,0 x 1,5 41,5 x 1,5 35,2 * vzdálenost mezi středy základových bloků = 3500 mm M O B I L N Í O P L O C E N Í

8 2 Tempofor B Sortiment výrobků Tempofor B V sortimentu výrobků Tempofor B je ocelový, žárově pokovený rám vybaven profilovanou výplní z tvarovaného, povrchově potaženého plechu. Tyto ploty jsou zvláště vhodné pro koncerty a veřejné akce, pro taková místa, která musí být ochráněna před pohledy zvědavců. Dobře ohrazená staveniště a průmyslové areály se dostanou mimo pozornost případných zlodějů a vandalů. Projekty restaurování fasád nebo jejich čištění potřebují řádně ochránit před znečištěním. Plechová výplň je k dispozici v různých barvách: bílá, modrá, červená a žlutá (ostatní barvy na požádání). Zajímavé pro zvýraznění barev vaší firmy a vaší image.

9 Tempofor B1 výška standardního panelu 1200 mm šířka panelu 2160 mm Tempofor B Sortiment výrobků Tempofor B2 výška standardního panelu 2072 mm šířka panelu 2160 mm je požadováno použití konzolových sloupků Stabilita Ve škále výrobků Tempofor B jsou panely vyrobeny z trvanlivého, galvanicky pokoveného ocelového rámu s výplní z tvarovaného, povrchově potaženého plechu (tloušťka plechu 0,63 mm). Stabilita je zaručena použitím standardního sloupku s konzolou (upevněného pomocí zemní kotvy anebo uloženého do betonu) nebo pomocí trojúhelníkového sloupku s konzolou s protizávažím uloženého do betonového základu. Tempofor B3 výška standardního panelu 2072 mm šířka panelu 2160 mm polovina panelu s plechovou výplní, polovina panelu s drátěnou výplní Tempofor B je kompatibilní se standardními panely pro ohrazení stavenišť a jejich příslušenstvím. Technické údaje Typ Ref. č. Popis barva Rozměry Horizontální profi ly Trubka Hmotnost RAL š x v Spodek (2xL) Vrch (U) vertikálny kg mm mm mm mm mm B standardní panel Modrá x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, standardní panel Bílá x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, standardní panel Červená x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, standardní panel Bílá/Modrá 9010/ x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, standardní panel Bílá/Červená 9010/ x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, standardní panel Modrá/Červená 5010/ x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1,5 29 B standardní panel Modrá x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, standardní panel Bílá x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, standardní panel Červená x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, standardní panelžlutá x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, standardní panel Bílá/Modrá 9010/ x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, standardní panel Bílá/Červená 9010/ x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, standardní panel Bílá/Žlutá 9010/ x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, standardní panel Modrá/Žlutá 5010/ x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, standardní panel Modrá/Červená 5010/ x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, standardní panel Červená/Žlutá 3000/ x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1,5 39 B standardní panel Modrá x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, standardní panel Bílá x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, standardní panel Červená x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, standardní panel Bílá/Modrá 9010/ x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, standardní panel Bílá/Červená 9010/ x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1, standardní panel Modrá/Červená 5010/ x x 35 x 1,5 60 x 35 x 1,5 60 x 40 x 1,5 41,5 x 1,5 36 M O B I L N Í O P L O C E N Í 9

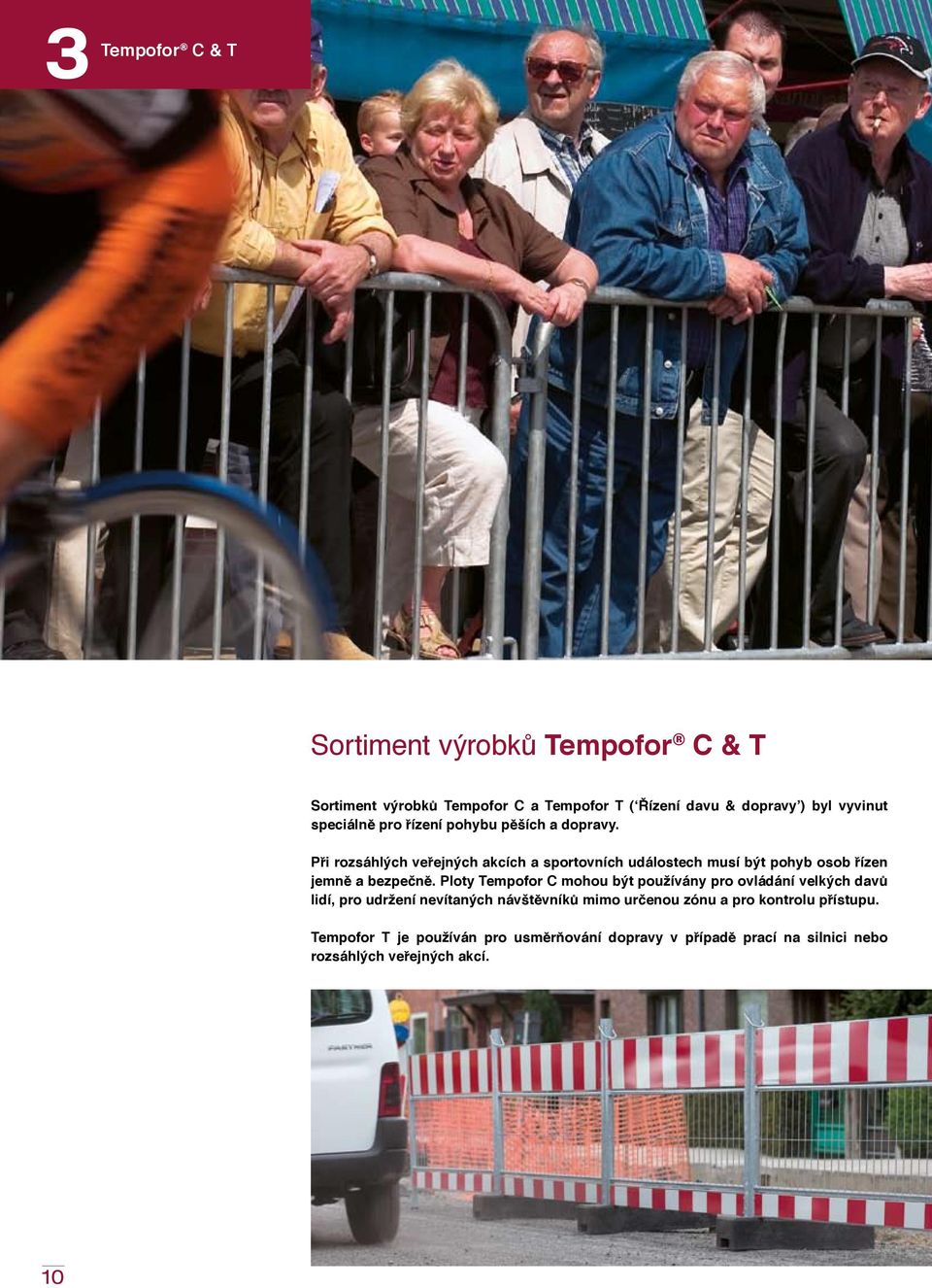

10 3 Tempofor C & T Sortiment výrobků Tempofor C & T Sortiment výrobků Tempofor C a Tempofor T ( Řízení davu & dopravy ) byl vyvinut speciálně pro řízení pohybu pěších a dopravy. Při rozsáhlých veřejných akcích a sportovních událostech musí být pohyb osob řízen jemně a bezpečně. Ploty Tempofor C mohou být používány pro ovládání velkých davů lidí, pro udržení nevítaných návštěvníků mimo určenou zónu a pro kontrolu přístupu. Tempofor T je používán pro usměrňování dopravy v případě prací na silnici nebo rozsáhlých veřejných akcí. 10

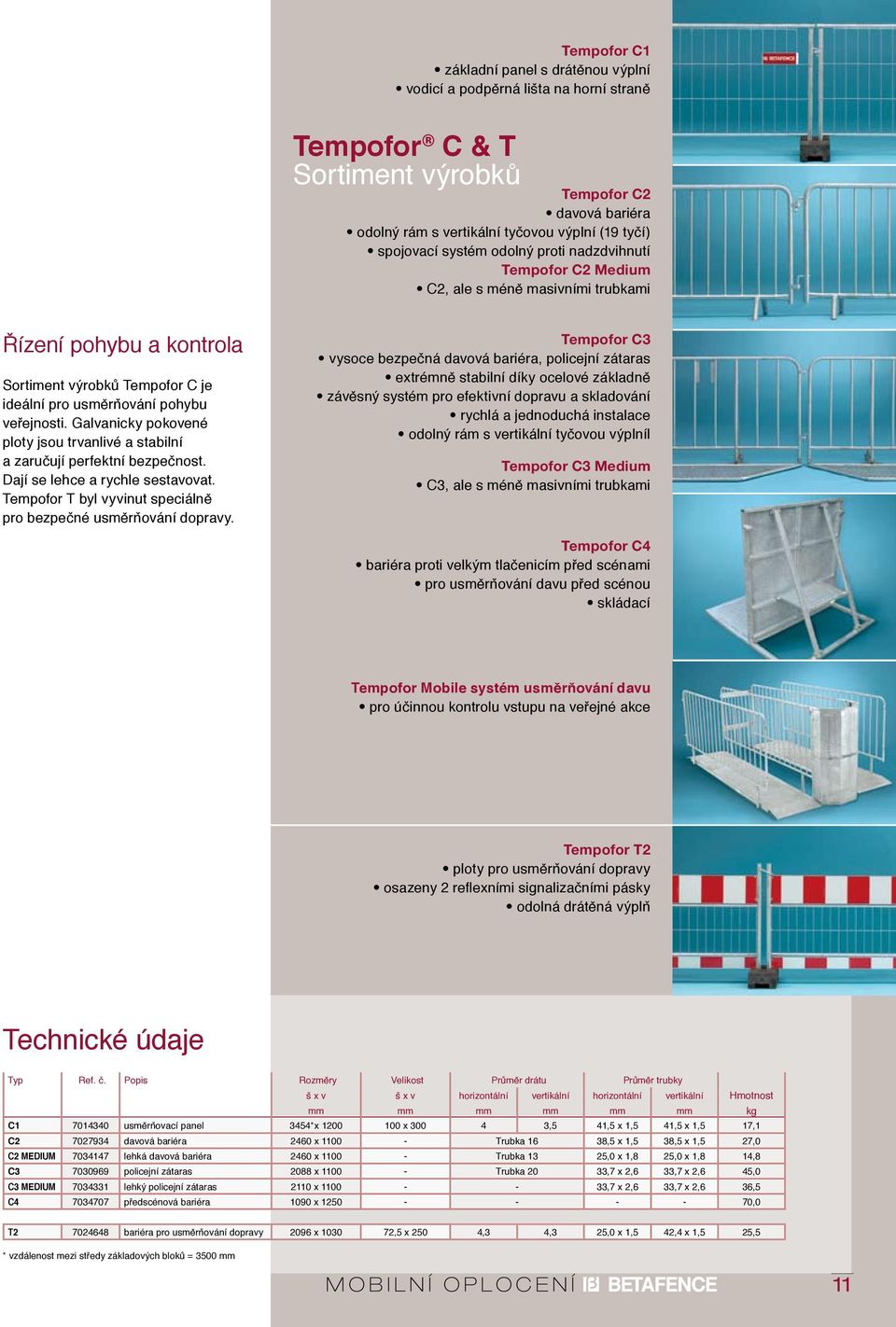

11 Tempofor C1 základní panel s drátěnou výplní vodicí a podpěrná lišta na horní straně Tempofor C & T Sortiment výrobků Tempofor C2 davová bariéra odolný rám s vertikální tyčovou výplní (19 tyčí) spojovací systém odolný proti nadzdvihnutí Tempofor C2 Medium C2, ale s méně masivními trubkami Řízení pohybu a kontrola Sortiment výrobků Tempofor C je ideální pro usměrňování pohybu veřejnosti. Galvanicky pokovené ploty jsou trvanlivé a stabilní a zaručují perfektní bezpečnost. Dají se lehce a rychle sestavovat. Tempofor T byl vyvinut speciálně pro bezpečné usměrňování dopravy. Tempofor C3 vysoce bezpečná davová bariéra, policejní zátaras extrémně stabilní díky ocelové základně závěsný systém pro efektivní dopravu a skladování rychlá a jednoduchá instalace odolný rám s vertikální tyčovou výplníl Tempofor C3 Medium C3, ale s méně masivními trubkami Tempofor C4 bariéra proti velkým tlačenicím před scénami pro usměrňování davu před scénou skládací Tempofor Mobile systém usměrňování davu pro účinnou kontrolu vstupu na veřejné akce Tempofor T2 ploty pro usměrňování dopravy osazeny 2 refl exními signalizačními pásky odolná drátěná výplň Technické údaje Typ Ref. č. Popis Rozměry Velikost Průměr drátu Průměr trubky š x v š x v horizontální vertikální horizontální vertikální Hmotnost mm mm mm mm mm mm kg C usměrňovací panel 3454*x x ,5 41,5 x 1,5 41,5 x 1,5 17,1 C davová bariéra 2460 x Trubka 16 38,5 x 1,5 38,5 x 1,5 27,0 C2 MEDIUM lehká davová bariéra 2460 x Trubka 13 25,0 x 1,8 25,0 x 1,8 14,8 C policejní zátaras 2088 x Trubka 20 33,7 x 2,6 33,7 x 2,6 45,0 C3 MEDIUM lehký policejní zátaras 2110 x ,7 x 2,6 33,7 x 2,6 36,5 C předscénová bariéra 1090 x ,0 T bariéra pro usměrňování dopravy 2096 x ,5 x 250 4,3 4,3 25,0 x 1,5 42,4 x 1,5 25,5 * vzdálenost mezi středy základových bloků = 3500 mm M O B I L N Í O P L O C E N Í 11

12 4 Tempofor 3D Sortiment výrobk Tempofor 3D Tempofor 3D je lehký panel vhodný pro dočasné ohrazení stavenišť a veřejných akcí. Dvojitě profilovaná oka zaručují těmto panelům zvýšenou odolnost. Panely jsou k dispozici ve dvou šířkách: 3454 mm a 2200 mm, šířka brány je 1200 mm. Technické údaje spojování panelů je zabezpečeno pomocí drátěných smyček Typ Ref. č. Popis barva Rozměry Horizontální profily Trubka Hmotnost RAL š x v Spodek (2xL) Vrch (U) vertikálny kg mm mm mm mm mm 3D standardní panel 3454*x x ,0 x 1,2 14, střední 2200 x x ,8 3,6 41,5 x 1,5 12, brána 1200 x x ,8 3,6 41,5 x1,5 10,8 * vzdálenost mezi středy základových bloků = 3500 mm 12

13 5 Tempofor Příslušenství Tempofor Příslušenství Základové bloky Betonový blok ze železobetonu, 36 kg 6 děr 3 pozice oplocení Blok z PVC PVC, 24 kg 4 díry + 1 díra navíc pro dopravní značku Červený signalizační blok polyetylén s betonovou výplní, 28 kg 4 díry Podstavec ocel, 6 kg jednoduchá manipulace a instalace Mobilní základová deska ideální pro ta místa, kde by základové bloky zabíraly příliš mnoho místa 2 spojovací díry na malé základové desce nebo na vyztužené základové desce o rozměrech 500 x 700 mm pro větší stabilitu Zemní kotva pro ukotvení panelů a spojovacích sloupků do země 2 spojovací díry Přístup BT2F Mobilní turniket pro veřejné akce a staveniště Galvanizované provedení Ruční nebo poloautomatické Může být zdvíhán jeřábem nebo přemísťován vysokozdvižným vozíkem Je možné provedení se čtečkou karet, tlačítky nebo klávesnicí Kroužek v kombinaci se sadou závěsů mění každý panel na otvíravou bránu Kolečko v kombinaci se sadou závěsů mění každý panel na otvíravou bránu M O B I L N I O P L O C E N I Sada závěsů vhodná pro Tempofor F, Tempofor B a Tempofor 3D brány každý panel může být jednoduše přeměněn na bránu díky kroužku nebo kolečku pro otvíravé brány 13

14 5 Tempofor Příslušenství Tempofor Příslušenství Bezpečnost Spojka Pevná spojení pro všechny typy panelů Bezpečnostní spojka + speciální nástroj spojku je možné otevřít pouze pomocí speciálního nástroje Přípravek pro Držák ostnatého nadzdvihnutí drátu (bavolet) umístěný na spodní k dispozici ve tvaru straně bloku písmene Y zajištěn pomocí spojky Držák ostnatého drátu (bavolet) k dispozici v rovném provedení Stabilita Zaclonění výhledu Spojovací sloupek větší stabilita nezbytný při použití plotu jako zástěny dodává se se standardní spojkou a zemním kolíkem Trojúhelníkový spojovací sloupek ideální pro zvýšení stability, když není použito základového bloku Protizávaží přes základový blok v betonovém nebo PVC provedení se závěsným systémem pro efektivní dopravu a skladování Zemní kolík pro ukotvení spojovacího sloupku nebo základové desky do země 14 Panely omezující pozornost veřejnosti s pokoveným ocelovým plechem se standardní nebo bezpečnostní spojkou Zástěna 3, 5 nebo 20 metrů zaclonění výhledu do spojovacích prostor nebo zákulisí upevnění pomocí plastových úchytek je vyžadováno použití spojovacích sloupků k dispozici ve 3 barvách u 20 metrového modelu je zajištěno rovněž zaclonění výhledu mezi panely

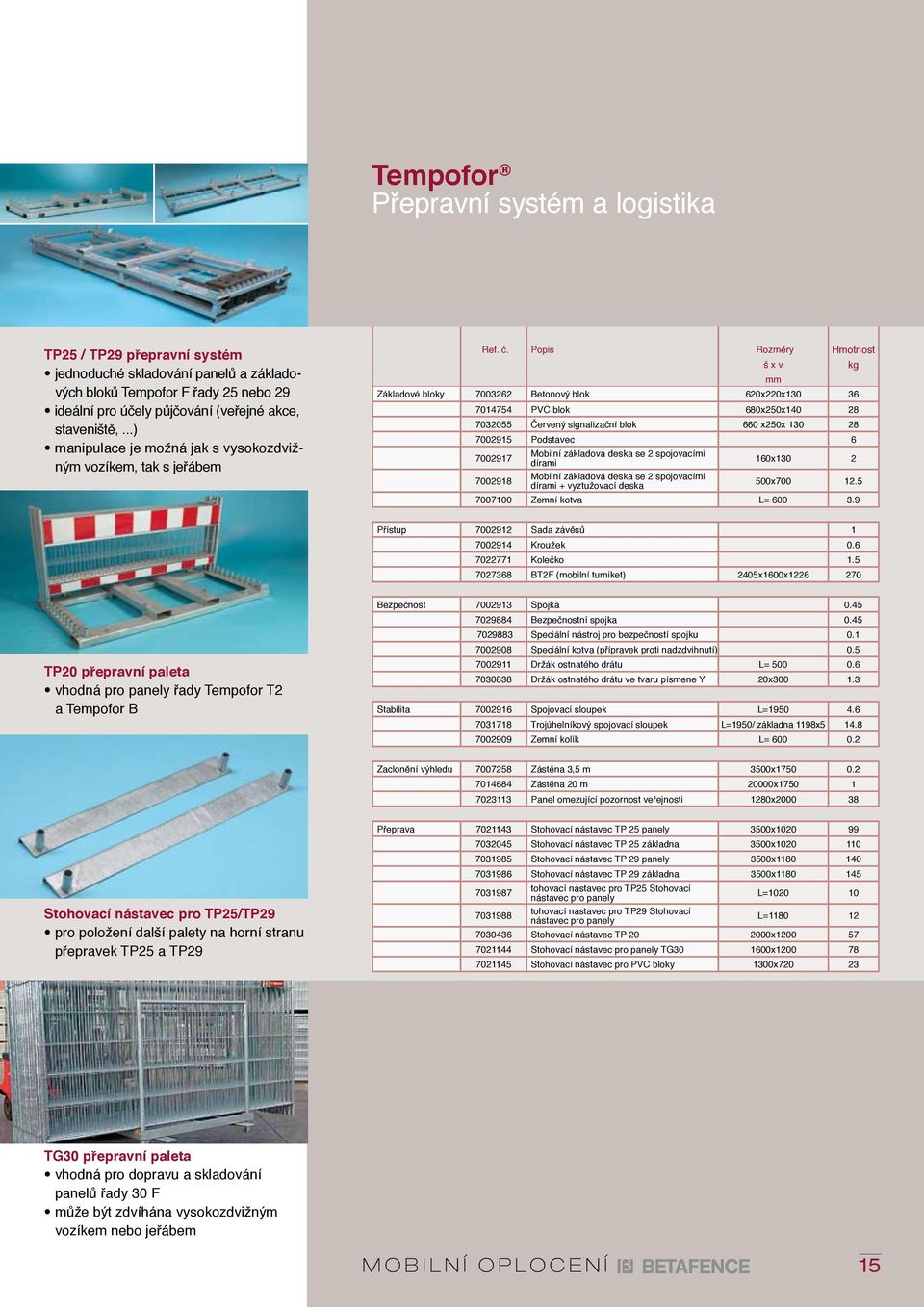

15 Tempofor Přepravní systém a logistika TP25 / TP29 přepravní systém jednoduché skladování panelů a základových bloků Tempofor F řady 25 nebo 29 ideální pro účely půjčování (veřejné akce, staveniště,...) manipulace je možná jak s vysokozdvižným vozíkem, tak s jeřábem Ref. č. Popis Rozměry Hmotnost Základové bloky Betonový blok 620x220x PVC blok 680x250x Červený signalizační blok 660 x250x š x v Podstavec Mobilní základová deska se 2 spojovacími dírami Mobilní základová deska se 2 spojovacími dírami + vyztužovací deska mm kg 160x x Zemní kotva L= Přístup Sada závěsů Kroužek Kolečko BT2F (mobilní turniket) 2405x1600x TP20 přepravní paleta vhodná pro panely řady Tempofor T2 a Tempofor B Bezpečnost Spojka Bezpečnostní spojka Speciální nástroj pro bezpečností spojku Speciální kotva (přípravek proti nadzdvihnutí) Držák ostnatého drátu L= Držák ostnatého drátu ve tvaru písmene Y 20x Stabilita Spojovací sloupek L= Trojúhelníkový spojovací sloupek L=1950/ základna 1198x Zemní kolík L= Zaclonění výhledu Zástěna 3,5 m 3500x Zástěna 20 m 20000x Panel omezující pozornost veřejnosti 1280x Stohovací nástavec pro TP25/TP29 pro položení další palety na horní stranu přepravek TP25 a TP29 Přeprava Stohovací nástavec TP 25 panely 3500x Stohovací nástavec TP 25 základna 3500x Stohovací nástavec TP 29 panely 3500x Stohovací nástavec TP 29 základna 3500x tohovací nástavec pro TP25 Stohovací nástavec pro panely tohovací nástavec pro TP29 Stohovací nástavec pro panely L= L= Stohovací nástavec TP x Stohovací nástavec pro panely TG x Stohovací nástavec pro PVC bloky 1300x TG30 přepravní paleta vhodná pro dopravu a skladování panelů řady 30 F může být zdvíhána vysokozdvižným vozíkem nebo jeřábem M O B I L N Í O P L O C E N Í 15

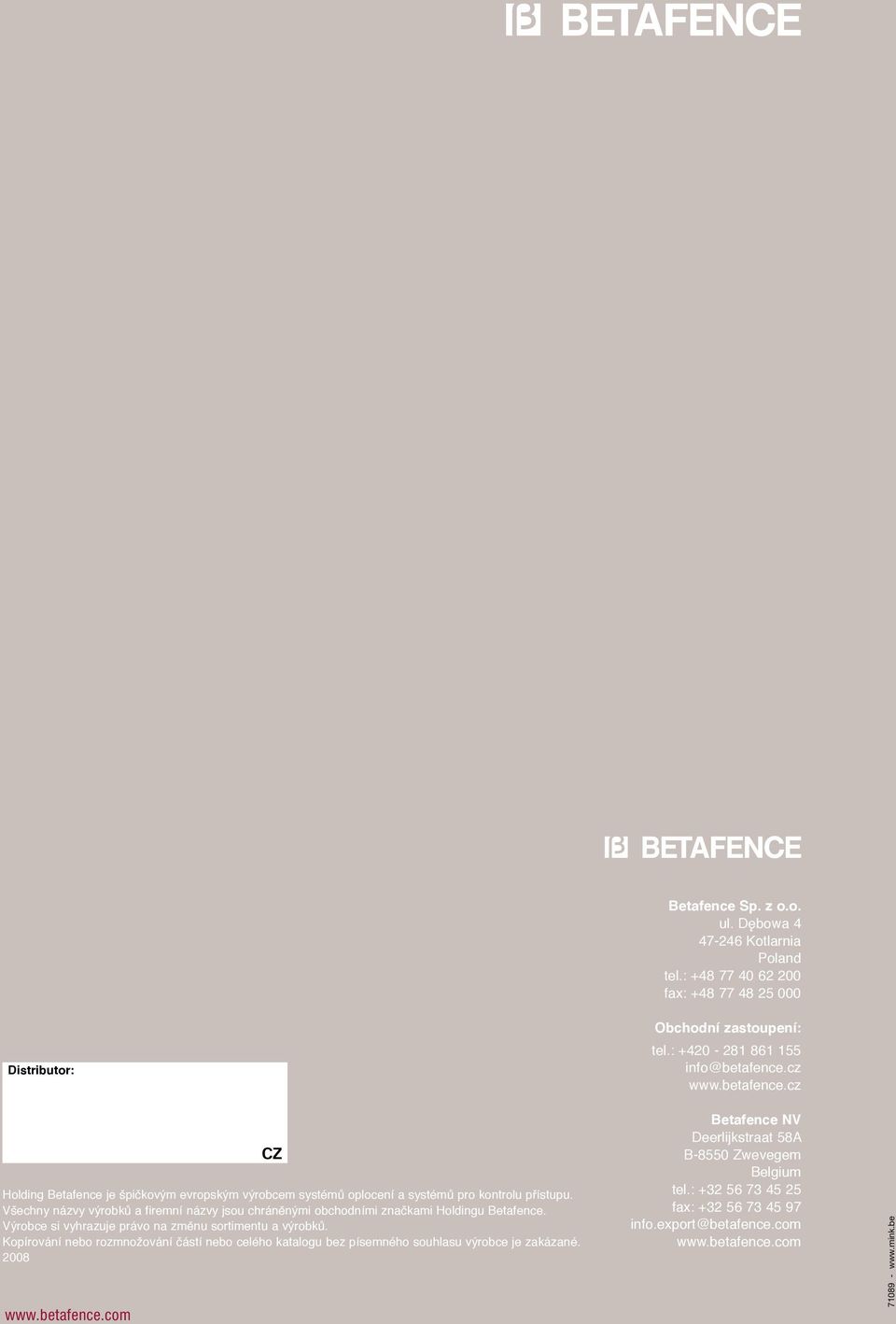

16 Betafence Sp. z o.o. ul. Dębowa Kotlarnia Poland tel.: fax: Distributor: CZ Holding Betafence je špičkovým evropským výrobcem systémů oplocení a systémů pro kontrolu přístupu. Všechny názvy výrobků a firemní názvy jsou chráněnými obchodními značkami Holdingu Betafence. Výrobce si vyhrazuje právo na změnu sortimentu a výrobků. Kopírování nebo rozmnožování částí nebo celého katalogu bez písemného souhlasu výrobce je zakázané Obchodní zastoupení: tel.: info@betafence.cz Betafence NV Deerlijkstraat 58A B-8550 Zwevegem Belgium tel.: fax: info.export@betafence.com
