D. Dokumentace objektu

Rozměr: px

Začít zobrazení ze stránky:

Download "D. Dokumentace objektu"

Nikola Dominika Marková
před 8 lety
Počet zobrazení:

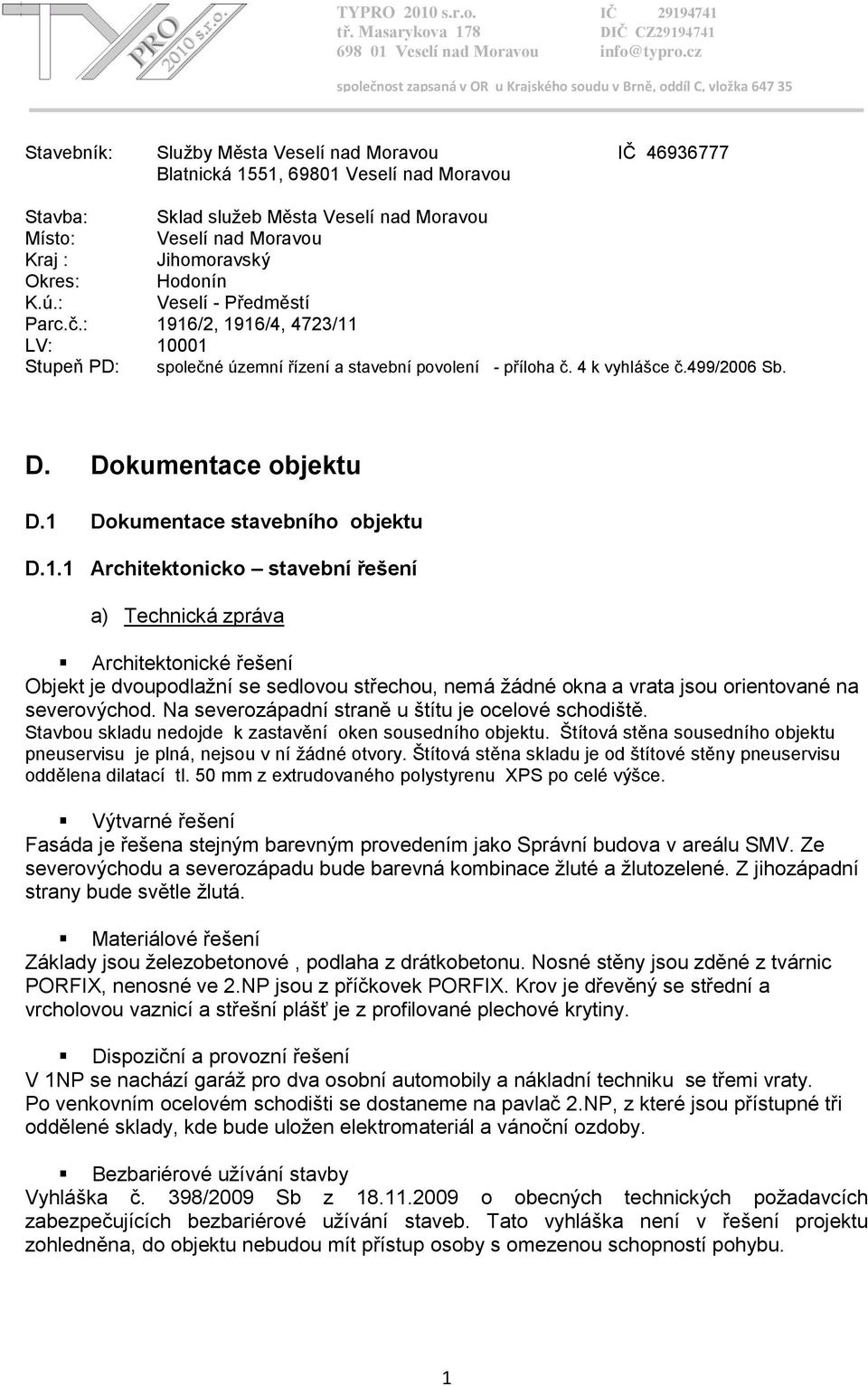

1 Stavebník: Služby Města Veselí nad Moravou IČ Blatnická 1551, Veselí nad Moravou Stavba: Sklad služeb Města Veselí nad Moravou Místo: Veselí nad Moravou Kraj : Jihomoravský Okres: Hodonín K.ú.: Veselí - Předměstí Parc.č.: 1916/2, 1916/4, 4723/11 LV: Stupeň PD: společné územní řízení a stavební povolení - příloha č. 4 k vyhlášce č.499/2006 Sb. D. Dokumentace objektu D.1 Dokumentace stavebního objektu D.1.1 Architektonicko stavební řešení a) Technická zpráva Architektonické řešení Objekt je dvoupodlažní se sedlovou střechou, nemá žádné okna a vrata jsou orientované na severovýchod. Na severozápadní straně u štítu je ocelové schodiště. Stavbou skladu nedojde k zastavění oken sousedního objektu. Štítová stěna sousedního objektu pneuservisu je plná, nejsou v ní žádné otvory. Štítová stěna skladu je od štítové stěny pneuservisu oddělena dilatací tl. 50 mm z extrudovaného polystyrenu XPS po celé výšce. Výtvarné řešení Fasáda je řešena stejným barevným provedením jako Správní budova v areálu SMV. Ze severovýchodu a severozápadu bude barevná kombinace žluté a žlutozelené. Z jihozápadní strany bude světle žlutá. Materiálové řešení Základy jsou železobetonové, podlaha z drátkobetonu. Nosné stěny jsou zděné z tvárnic PORFIX, nenosné ve 2.NP jsou z příčkovek PORFIX. Krov je dřevěný se střední a vrcholovou vaznicí a střešní plášť je z profilované plechové krytiny. Dispoziční a provozní řešení V 1NP se nachází garáž pro dva osobní automobily a nákladní techniku se třemi vraty. Po venkovním ocelovém schodišti se dostaneme na pavlač 2.NP, z které jsou přístupné tři oddělené sklady, kde bude uložen elektromateriál a vánoční ozdoby. Bezbariérové užívání stavby Vyhláška č. 398/2009 Sb z o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb. Tato vyhláška není v řešení projektu zohledněna, do objektu nebudou mít přístup osoby s omezenou schopností pohybu. 1

1 Dokumentace stavebního objektu D.1.1 Architektonicko stavební řešení a) Technická zpráva Architektonické řešení Objekt je dvoupodlažní se sedlovou střechou, nemá žádné okna a vrata jsou orientované na severovýchod.

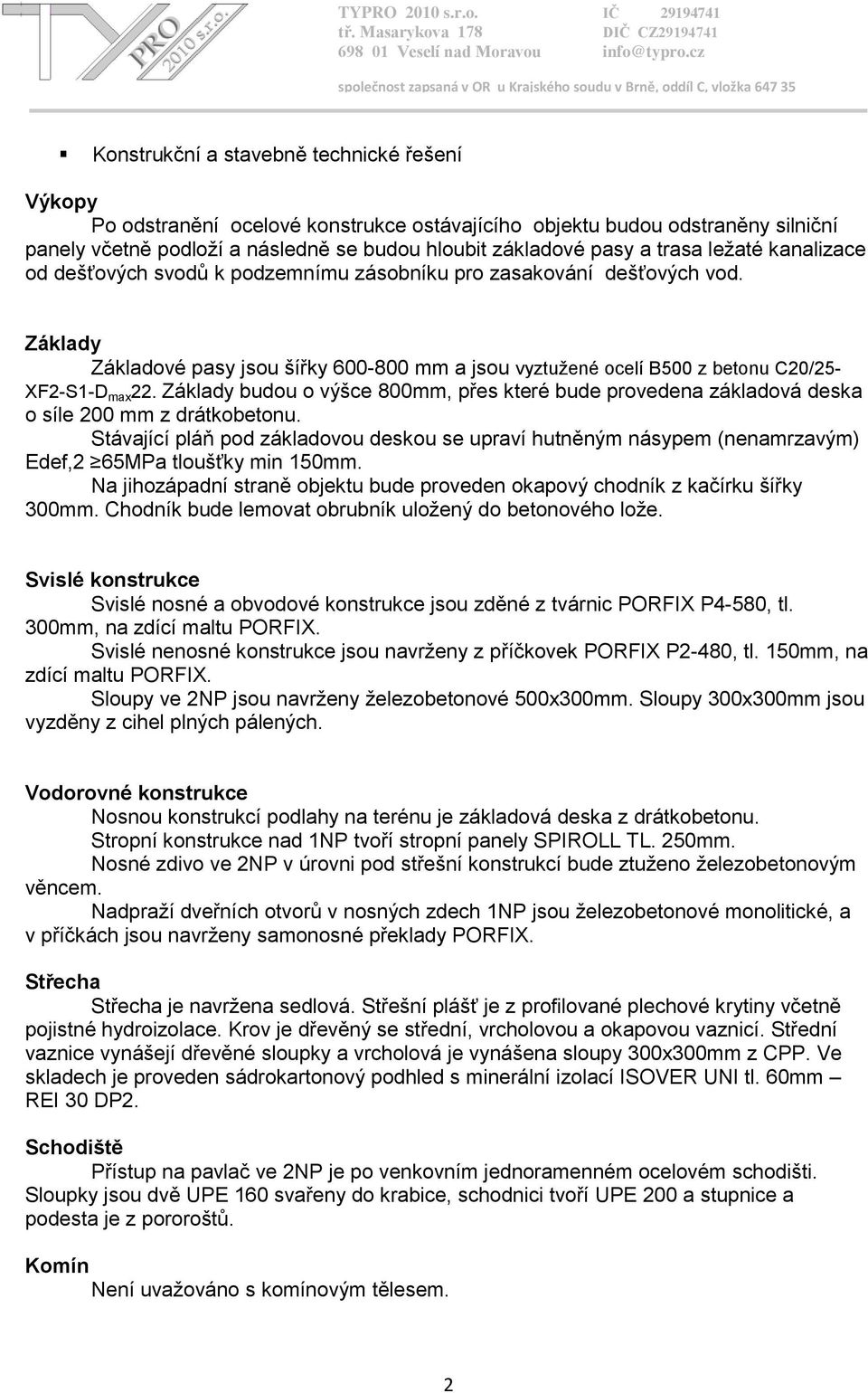

2 Konstrukční a stavebně technické řešení Výkopy Po odstranění ocelové konstrukce ostávajícího objektu budou odstraněny silniční panely včetně podloží a následně se budou hloubit základové pasy a trasa ležaté kanalizace od dešťových svodů k podzemnímu zásobníku pro zasakování dešťových vod. Základy Základové pasy jsou šířky mm a jsou vyztužené ocelí B500 z betonu C20/25- XF2-S1-D max 22. Základy budou o výšce 800mm, přes které bude provedena základová deska o síle 200 mm z drátkobetonu. Stávající pláň pod základovou deskou se upraví hutněným násypem (nenamrzavým) Edef,2 65MPa tloušťky min 150mm. Na jihozápadní straně objektu bude proveden okapový chodník z kačírku šířky 300mm. Chodník bude lemovat obrubník uložený do betonového lože. Svislé konstrukce Svislé nosné a obvodové konstrukce jsou zděné z tvárnic PORFIX P4-580, tl. 300mm, na zdící maltu PORFIX. Svislé nenosné konstrukce jsou navrženy z příčkovek PORFIX P2-480, tl. 150mm, na zdící maltu PORFIX. Sloupy ve 2NP jsou navrženy železobetonové 500x300mm. Sloupy 300x300mm jsou vyzděny z cihel plných pálených. Vodorovné konstrukce Nosnou konstrukcí podlahy na terénu je základová deska z drátkobetonu. Stropní konstrukce nad 1NP tvoří stropní panely SPIROLL TL. 250mm. Nosné zdivo ve 2NP v úrovni pod střešní konstrukcí bude ztuženo železobetonovým věncem. Nadpraží dveřních otvorů v nosných zdech 1NP jsou železobetonové monolitické, a v příčkách jsou navrženy samonosné překlady PORFIX. Střecha Střecha je navržena sedlová. Střešní plášť je z profilované plechové krytiny včetně pojistné hydroizolace. Krov je dřevěný se střední, vrcholovou a okapovou vaznicí. Střední vaznice vynášejí dřevěné sloupky a vrcholová je vynášena sloupy 300x300mm z CPP. Ve skladech je proveden sádrokartonový podhled s minerální izolací ISOVER UNI tl. 60mm REI 30 DP2. Schodiště Přístup na pavlač ve 2NP je po venkovním jednoramenném ocelovém schodišti. Sloupky jsou dvě UPE 160 svařeny do krabice, schodnici tvoří UPE 200 a stupnice a podesta je z pororoštů. Komín Není uvažováno s komínovým tělesem. 2

Základy budou o výšce 800mm, přes které bude provedena základová deska o síle 200 mm z drátkobetonu.

3 Výplně otvorů V objektu jsou dvoukřídlové ocelové vrata plné, barva šedá. Do skladů osazeny dvoukřídlové dveře plastové s plnou výplní. Osazení dveřních výplní otvorů bude provedeno dle pokynů výrobce. Větrání garáže je navrženo přirozené, příčné s neuzavíratelnými otvory s mřížkou v protilehlých stěnách (u podlahy 2 x 150/150 mm a pod stropem2 x 150/150 mm). Úpravy povrchů VNITŘNÍ Na zděné stěny, příčky a stropy budou provedeny vnitřní omítky vápenné štukové. Veškeré použité vnitřní nátěry a nástřiky musí být hygienicky nezávadné. V celém rozsahu stavby budou provedeny vápenné malby nebo vodou ředitelné, akrylátové nátěry či nástřiky vhodné pro interiéry. Na omítky se provede 2x malba (PRIMALEX, REMAL). Truhlářské výrobky budou z výroby opatřeny povrchovou úpravou. VNĚJŠÍ Vnější omítka bude z tenkovrstvé probarvené silikonové omítky. Objekt je barevně řešen žlutozelenou a žlutou barvou stejně jako správní budova. Venkovní nátěry zámečnických výrobků jsou barvy šedé. Podlahy V 1NP je podlaha z drátkobetonu. V 2NP je navržena podlaha z keramické dlažby. Pod keramickou dlažbou je betonová mazanina tl.40mm. Na pavlači ve 2NP je pod mrazuvzdornou keramickou dlažbou provedena hydroizolační stěrka. Izolace proti zemní vlhkosti a radonu Objekt není podsklepen, nepředpokládá se vliv spodní vody. Hydroizolace Jutafol tl. 0,6mm bude položena na geotextilii na zhutněném násypu a z vrchní strany opatřena ochrannou geotextilií. Izolace tepelné a zvukové Ve střeše je použita minerální vata ISOVER UNI tl. 60mm. Konstrukce zámečnické Zábradlí je ocelové z trubek Ø48x3mm, nebo jeklu 50x25x3mm. Ocelové venkovní schodiště je tvořeno ze sloupků UPE 160 svařeny do krabice, schodnice UPE 200, stupnice a podesta je z pororoštů. Konstrukce klempířské Veškeré oplechování v rámci střech bude provedeno z poplastovaného plechu tl. 1,2mm. Klempířské práce prováděny dle ČSN Ostatní konstrukce A) LEŠENÍ Při jakýchkoli pracích na fasádě je nutno postavit lešení, ze kterého budou stavební práce probíhat. Dodavatel zajistí řádné vypodložení lešení a dále po ukončení prací a demontáži lešení provede vyčištění okolí objektu. 3

Větrání garáže je navrženo přirozené, příčné s neuzavíratelnými otvory s mřížkou v protilehlých stěnách (u podlahy 2 x 150/150 mm a pod stropem2 x 150/150 mm).

4 B) OPLOCENÍ Stávající areál SMV je oplocen. Nově bude vybudováno oplocení mezi novým objektem a stávajícím objektem (Autoopravna) v délce cca 4,5m. Oplocení bude drátěné, poplastované, výšky 2m, včetně podkopových obrubníků. C) HROMOSVOD Ochrana proti úderu blesku bude provedena jímacími tyčemi na střeše objektu. Uzemnění bude provedeno zemnící deskou a páskem FeZn 30 x 4 mm položeným na dno výkopu základových pasů, nebo zemními FeZn tyčemi. Technické vlastnosti stavby Stavební fyzika - tepelná technika, osvětlení, oslunění Větrání přirozené, vraty Vytápění nevytápěné prostory Osvětlení umělé osvětlění Akustika /hluk,vibrace v objektu se nenacházejí zařízení, které by vytvářelo hluk nebo vibrace. Výpis použitých norem b) Výkresová část D.1.1 Půdorys základů D.1.2 Půdorys 1NP D.1.3 Půdorys 2NP D.1.4 Krov D.1.5 Půdorys střechy D.1.6 Řez A-A D.1.7 Řez B-B D.1.8 Pohledy D.1.9 Výpisy výplní D.1.3 Požárně bezpečnostní řešení Řeší samostatná technická zpráva. D.1.4 Technika prostředí staveb D Zdravotně technické instalace Kanalizace V řešeném objektu nevzniká splašková voda, neřeší se. Dešťové vody ze střechy jsou svedeny do podzemního zásobníku, odkud zasakují do okolní zeminy. Zásobník je tvořen z propustných prvků, štěrku, geotextilie. 4

Uzemnění bude provedeno zemnící deskou a páskem FeZn 30 x 4 mm položeným na dno výkopu základových pasů, nebo zemními FeZn tyčemi.

5 Vodovod Není zajištěn přívod vody do objektu. V objektu se nevyskytuje žádné hygienické zařízení. D Vytápění Objekt bude nevytápěný. D silnoproudá elektrotechnika včetně ochrany před bleskem Objekt bude napojen na NN se sousedního objektu (Pneuservis) v areálu Služeb Města Veselí nad Moravou Objekt bude osazen hromosvodem, který bude sveden do základů a propojen se sousedním objektem (Pneuservis) v areálu Služeb města veselí. Odpovědný projektant: Ing. Petr Tyml ČKAIT Vypracoval: Bc. Radek Pavlačka Revize :

3 silnoproudá elektrotechnika včetně ochrany před bleskem Objekt bude napojen na NN se sousedního objektu (Pneuservis) v areálu Služeb
