2 SPECIÁLNÍ ŘEŠENÍ PRO OBRÁBĚNÍ HLINÍKOVÝCH SLITIN PŘESNOST DYNAMIKA kompaktní portálové 5osé CNC centrum s horním gantry na ose Y vysoká produktivita možnost Master-Slave Z Y X

3 Nové kompaktní 5osé obráběcí CNC centrum značky BRAY je určené především pro produktivní obrábění hliníkových slitin a obrábění a ořez kompozitních materiálů. Díky konstrukčním a technickým vlastnostem najde své uplatnění zejména při obrábění a výrobě v leteckém a automobilovém průmyslu. Technické parametry Pracovní zdvih X mm 3 000, 4000 Pracovní zdvih Y mm 1 500, Max. rychlost v ose X/Y/Z m/min

4 Stroj v 5osém provedení nabízíme s osazením precizní automatickou naklápěcí hlavou HB 662 nebo HB678 s vřeteny typu ES779, ES789 a ES510. Ty umožňují rychlé a přesné naklopení vřetena pro indexované obrábění ve 3 osách nebo plynulé 5osé obrábění a řezání. Hlava je HB678 standardně obsahuje polohování pro řezání závitů a přímé odměřování na osách A a C. Frézovací dvouosá hlava + vřeteno HB662 + ES779 HB662 + ES789 HB678 +ES798 HB678 + ES510 Pracovní zdvih v ose A ±110 ±110 ±120 ±100 Pracovní zdvih v ose C ±400 ±400 ±245 ±245 Max. rychlost v ose A/C /min 9000/ / / /12000 Servomotor osa A/C Nm 86/360 86/ / /500 Provozní otáčky ot/min Výkon vřetena S6 (S1) kw 12 (10) 18 (15) 25 (22) 29 (24) Točivý moment S6 (S1) Nm 15,3 (12,7) 20,9 (19,1) 32 (28) 46 (38) Upínací kužel HSK F63 (A63) F63 (A63) A63 A63

5 Výměna nástrojů Lineární výměník na 13 ks nástrojů vyniká jednoduchostí a kompletním zakrytím, čímž jsou nástroje a především upínače chráněny proti nečistotám. Stroj je možné vybavit až čtyřmi lineárními výměníky a mít tak k dispozici 52 nástrojů. Technické parametry Typ výměníku lineární Počet pozic Max. průměr nástroje mm 130 Max. hmotnost nástroje kg 5 Max. hmotnost všech nástrojů kg 30

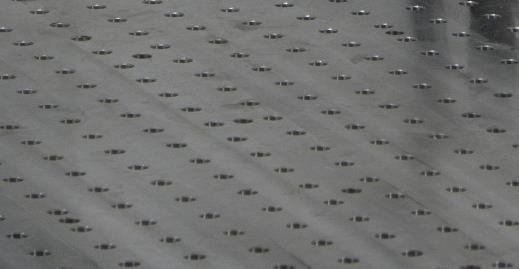

6 Typy pracovních stolů Hliníkový pracovní stůl Litinový pracovní stůl Ocelový pracovní stůl Hliníkový vakuový stůl Pro základní typ stolu z hliníku je použit jeden z nejlepších dostupných materiálů na trhu jakosti EN AW 7075, mez pevnosti cca 500MPa a tvrdost vyšší, než 140HB. Použitý materiál odpovídá vysoké kvalitě všech použitých komponent stroje a zajišťuje vysokou stabilitu upínání a odolnost proti opotřebení. V případě lokálního poškození je možné stůl opravit přefrézováním samotným strojem. Tato možnost šetří náklady na údržbu stroje a dále prodlužuje jeho životnost. Obrobky obsluha stroje upíná pomocí standardně dodávaných upínek do závitů M10 v rastru 100 x 100 mm. Stroj lze vybavit stolem z tvárné litiny jakosti GGG 40. Odolnost stolu dokladuje vysoká mez pevnosti Rm=400MPa a tvrdost vyšší, než 150HB. T-drážky jsou velikosti 14H12 v rozteči 125mm pro matice M12. Tento typ stolu umožňuje nejvyšší stabilitu upnutí polotovaru, což je důležitý předpoklad pro vysokou kvalitu obráběného povrchu. Odolnost litinového stolu je srovnatelná se stolem ocelovým, společně tak představují nejvyšší kvalitu upínání srovnatelnou s kovoobráběcími stroji. Pro potřeby vysoké odolnosti pracovního stolu a zároveň zachování univerzality upínání přes závity M10 v rastru 100x100mm, shodně jako v případě hliníkového stolu, je možné stroj dodat se stolem z oceli jakosti S355. Mez pevnosti je cca 500MPa a odolnost proti opotřebení je srovnatelná s litinovým stolem. Rovinnost pracovní plochy stolu je u všech typů do 0,2mm. Hliníkový stůl lze dodat v podtlakové verzi s integrovaným rozvodem vakua. Vysoká jakost použitého materiálu je shodná se základním typem, EN AW Vakuový stůl je vhodný zejména pro upínání plošných dílců v kombinaci s volitelnými přísavkami. Ty se vkládají do předpřipraveného rastru, a pomáhají tak obsluze k přesnému ustavení polotovaru. Obrobky lze upnout také prostřednictvím standardně dodávaných upínek do závitů M8 v rastru 50 x 50 mm bez nutnosti použití podtlakového upínání. Možnost kombinovat oba typy upínání vyhoví všude tam, kde je potřeba zachovat vysokou univerzalitu stroje při obrábění rozličných typů dílů.

7 Příslušenství Pro obrábění dílů z hliníkových slitin, především forem větších rozměrů a při delších časech obrábění, je vhodné použít dopravník třísek. Dopravník je zakomponován do základové betonové desky stroje. Toto řešení neovlivňuje celkovou výšku stroje. Odpadová nádrž je umístěna vedle stroje pro pohodlné a rychlé vyprázdnění. Stroj BR A M nabízí také možnost kompletního zakrytování stropu roletovým systémem, který je vhodný zejména v případě ořezu a opracování prašných materiálů. Dopravník třísek Zakrytování stroje

8 Chlazení nástroje kapalinou Centrum BRAM je možné vybavit chlazením nástroje kapalinou. Tento způsob chlazení je doporučován pro velmi náročné obrábění hliníkových slitin. Set pro chlazení obsahuje filtrační stanici chladicí kapaliny, čerpadlo s příslušenstvím, volitelnou sběrnou nádobu. S ohledem na bezpečnost a údržbu okolí stroje je doporučeno stropní zakrytování stroje s mlhovým odsáváním. Samozřejmostí je upravené krytování pracovního prostoru proti rozstřiku.

9 Řídicí systém Stroj je dodáván s řídicím systémem HEIDENHAIN itnc530 HSCI nebo se systémem SIEMENS SINUMERIK 840D SL. Volba systému je závislá zejména na kvalifikaci obsluhy a jejích zvyklostech.

10 *Bez přímého odměřování na všech osách. Technické parametry Geometrická přesnost stroje Hodnota Přesnost polohování XYZ mm/m +/- 0,01 (+/-0,025)** Opakovaný nájezd XYZ mm/m +/-0,008 (+/-0,015)** HB662 HB678 Přesnost polohování A/C arcsec 40 (50)** 30 Opakovaný nájezd A/C arcsec 20 (30)** 10 Doplňující technické parametry Jištění přípojky A 63*/100** Napětí V 400 Výkon kw 35*/55** Připojovací průřez vodičů mm 2 5x16* Frekvence Hz 50 / 60 Přípojka tlakového vzduchu MPa 0,6 Průměr přípojky vzduchu 1/4 Spotřeba tlakového vzduchu l/min 25 *Uvedená hodnota je orientační a závisí na konkrétní specifikaci. **Uvedená hodnota pro verzi s MASTER SLAVE a je pouze orientační. Přesná hodnota závisí na konkrétní specifikaci.

11 Sondy, měření a ustavení Stroj může být vybaven s obrobkovou nástrojovou (měření délky a průměru nástroje) a ustavovací sondou (měření a ustavení obrobku). Funkce měření jsou závislé na typu řídicího systému. Podporují uživatele a pomáhají redukovat ztrátové časy. Sondy nabízí standardně mnoho předem připravených cyklů pro automatické seřízení obrobku po upnutí, nastavení počátku obrábění, nulového bodu, změření nástroje a konečné změření obrobeného dílce.

12 MATERIÁLY HLINÍK KOMPOZITY PLASTY OSTATNÍ

13 OBLASTI POUŽITÍ AUTOMOBILOVÝ PRŮMYSL LETECKÝ PRŮMYSL LODNÍ PRŮMYSL SLÉVÁRENSTVÍ

14 Reference 2 x stroj BRAM FC3015 CNC 5X SK BRAM FC3015 HIGH CNC 5X DE DE CZ

15 Kontakt BLUE RAY a.s. Pištín Pištín Česká republika tel: web:
