SP Line SP 280 / SP 430 / SP 630. Soustružnická centra.

Transkript

1 SP Line Soustružnická centra SP 28 / SP 43 / SP 63

2 Průmysl a aplikace Obecné strojírenství / různorodá strojírenská výroba Rotační součásti, obrábění z tyče Elektrotechnický průmysl Hřídele elektromotorů, rotory Polygrafický průmysl Komponenty tiskařských strojů Automobilový průmysl / Zemědělské stroje Spojky, příruby, hřídele Železniční a dopravní železniční nápravy, dlouhé a těžké hřídele, velké přírubové součásti 2 3 SP Line

3 Charakteristika stroje SP 28 Velikost stroje určená v názvu maximálním obráběným průměrem (28 mm) umožní výrobu s vysokou produktivitou včetně obrábění z pravého vřetena Suporty lineárních os, pravý vřeteník nebo těleso koníka pojíždí po valivém vedení a dávají strojům vysokou přesnost polohování a interpolovaného pohybu os suportů Pět technologických variant pro každou velikost stroje dovolí ideální volbu Vašeho technologického řešení od malosériové až po specializovanou hromadnou výrobu Tuhost tříosého provedení horního suportu zdůrazňuje řešení s virtuálním pohybem osy Y1, který je složen interpolací reálných os X1 a Y svírající úhel 3 stupňů Robustní základ stroje a lože dávají strojům vysokou tuhost Programovatelný pohyb tělesa koníka redukuje jinak nutné zásahy obsluhy do obráběcího procesu Deformace mechanických částí strojů jsou verifikovány numerickými metodami výpočtu FEM Volitelně použitelné moderní řídící systémy SINUMERIK 84D sl, GE FANUC i a GE FANUC 3i garantují výborné regulační vlastnosti a programátorský komfort Dynamika a stabilita pohybu os je ověřována moderními výpočtovými metodami Stroje splňují Vaše očekávání ve snadné obsluze včetně integrovaného dílenského programování Vřetenové jednotky umožňují velký obráběcí výkon Synchronní vestavné vřetenové motory poskytují vysokou dynamiku funkcí vřetena a výkonnou rotační osu C SP 28 A6 SIEMENS, HEIDENHAIN Výkon [kw] 45 5 Výkon S6-4% Moment S6-4% Moment [Nm] (řemenový náhon) Max. průměr soustružení: 28 mm Max. delka soustružení: 55 mm Max. hmotnost obrobku: 35 kg (při 1 min-1) Otáčky [min-1] SP 28 A8 SIEMENS, HEIDENHAIN 55 5 Výkon S6-4% Moment S6-4% HIGH PRODUCTIVITY HIGH PRECISION Moment [Nm] Výkon [kw] (řemenový náhon) Otáčky [min-1] SP 28 A6, SIEMENS, HEIDENHAIN SP 28 PROTIVŘETENO A5 SIEMENS, HEIDENHAIN Výkon S6-4% Moment S6-4% Otáčky [min-1] Otáčky [min-1] Moment [Nm] 4 Moment [Nm] Výkon S6-4% Moment S6-4% 45 Výkon [kw] 3 5 Výkon [kw] (elektrovřeteno) (elektrovřeteno)

4 Základní koncepce stroje SP Základ stroje 2 Lože 3 Saně - posuv v ose Y 4 Saně - posuv v ose Z1 5 Hlavní vřeteno 6 Protivřeteno / koník 7 Nástrojová hlava 8 Valivé vedení - osa X1 9 Valivé vedení - osa ZS 1 Valivé vedení - osa Z1 1 FEM model Nosná konstrukce stroje je z hlediska statické tuhosti a dynamických vlastností optimalizována metodou konečných prvků. OZNAČOVÁNÍ OS A VŘETEN S1 S2 S3 C1 C2 X1 Z1 Y ZS Otáčky levého vřetena Otáčky pravého vřetena Otáčky nástrojového vřetena horní hlavy Rotační osa C levého vřetena Rotační osa C pravého vřetena Lineární osa horního suportu (kolmá na osu levého vřetena) Lineární osa horního suportu (rovnoběžná s osou levého vřetena) Lineární osa Y horního suportu Lineární osa pravého vřeteníka koníka TECHNOLOGICKÉ VARIANTY OZNAČENÍ PROVEDENÍ VŘETENO SYSTÉM SP 28 S1, X1, Z1 22 kw / A6 22 kw / A8 SIEMENS / HEIDENHAIN SP 28 MC S1, C1, X1, Z1, S3 21 kw / A6 SIEMENS / HEIDENHAIN SP 28 Y S1, C1, X1, Z1, Y, S3 21 kw / A6 SIEMENS / HEIDENHAIN SP 28 SMC S1, S2, C1, C2, X1, Z1, ZS, S3 21 kw / A6 SIEMENS / HEIDENHAIN SP 28 SY S1, S2, C1, C2, X1, Y1, Z1, ZS, S3 21 kw / A6 SIEMENS / HEIDENHAIN 4 5 SP Line

5 Definice kinematického řešení strojů SP 28 SP 28 MC SP 28 SMC S 3 S 3 C 1 S 2 C 1 C 2 Z S SP 28 Y SP 28 SY Y 1 Y 1 S 3 S 3 C 2 S 2 Z S C 1 C 1

6 Ukázková technologie SP 28 Matice (SP 28 Y) ČAS CYKLU 1. Operace 2. Operace 3. Operace Celkový čas 1 min 1 min 2 min 4 min Řezné podmínky Materiál: 2CrMo4 Polotovar: Hrubování Vrtání Srážení hran Otvor pro závit na hotovo Srážení zadní hrany pro závit Řezání závitu Rd5 7 Vc=15 m/min -1 f=,15 / rev Průměr vrtáku Ø 1.1 mm S=2 min -1 f=.1 / rev. Průměr vrtáku Ø 43 mm S=1 min -1 f=.12 / rev. Ø 16 mm S=2 min -1 f=.1 / rev. Vc=12 m/min -1 f=,15 / rev. Vc=12 m/min -1 f=,15 / rev. S=8 min -1 f=7 / rev. 6 7 SP Line

7 Charakteristika stroje SP 43 Modulární provedení stroje Možnost varianty s osou Y, spodní hlavou s naháněnými nástroji, lunetou a protivřetenem Velký zdvih osy Y Použití valivého vedení ve všech osách - dlouhodobé obrábění s vysokou přesností Řídící systém SIEMENS SINUMERIK 84Dsl (SOLUTION LINE) s pohony řady SINAMICS a FANUC Series itd Na přání zákazníka Heidenhain CNC PILOT 64 linew Vysoká tuhost stroje Vysoký kroutící moment na vřetenu - výkonné soustružení na maximálním průměru Dynamika a vysoké rychlosti v jednotlivých osách - krátké vedlejší časy, efektivnější využití stroje Stroj vybaven integrovanou bezpečností v řídícím systému SAFETY INTEGRATED firmy Siemens, DUAL CHECK SAFETY firmy FANUC nebo pomocnými bezpečnostními moduly při použití řídící techniky HEIDENHAIN Max. průměr soustružení: 55 mm Max. délka soustružení: 2 5 mm Max. hmotnost obrobku: 1 1 Kg (max. 4 min-1) HIGH POWER HIGH PRECISION HIGH PRODUCTIVITY 14 5 Výkon S6-4% Výkon S6-4% 4 Moment S6-4% Moment S6-4% Moment [Nm] Výkon [kw] SP 43 A8 SIEMENS, HEIDENHAIN Otáčky [min-1] Otáčky [min-1] Výkon S3-6% Výkon S3-6% 6 Moment S3-6% Moment S3-6% Výkon S3-6% Výkon S3-6% 4 Moment S3-6% Moment S3-6% Otáčky [min-1] Moment [Nm] Výkon [kw] SP 43 A8 FANUC Moment [Nm] SP 43 A11 FANUC Otáčky [min-1] Moment [Nm] Otáčky [min-1] Výkon [kw] Moment S6-4% 6 45 Výkon S6-4% Moment S6-4% Moment S6-4% 2 Výkon S6-4% Výkon S6-4% Výkon [kw] SP 43 PROTIVŘETENO AS Moment [Nm] Výkon [kw] SP 43 A11 SIEMENS, HEIDENHAIN

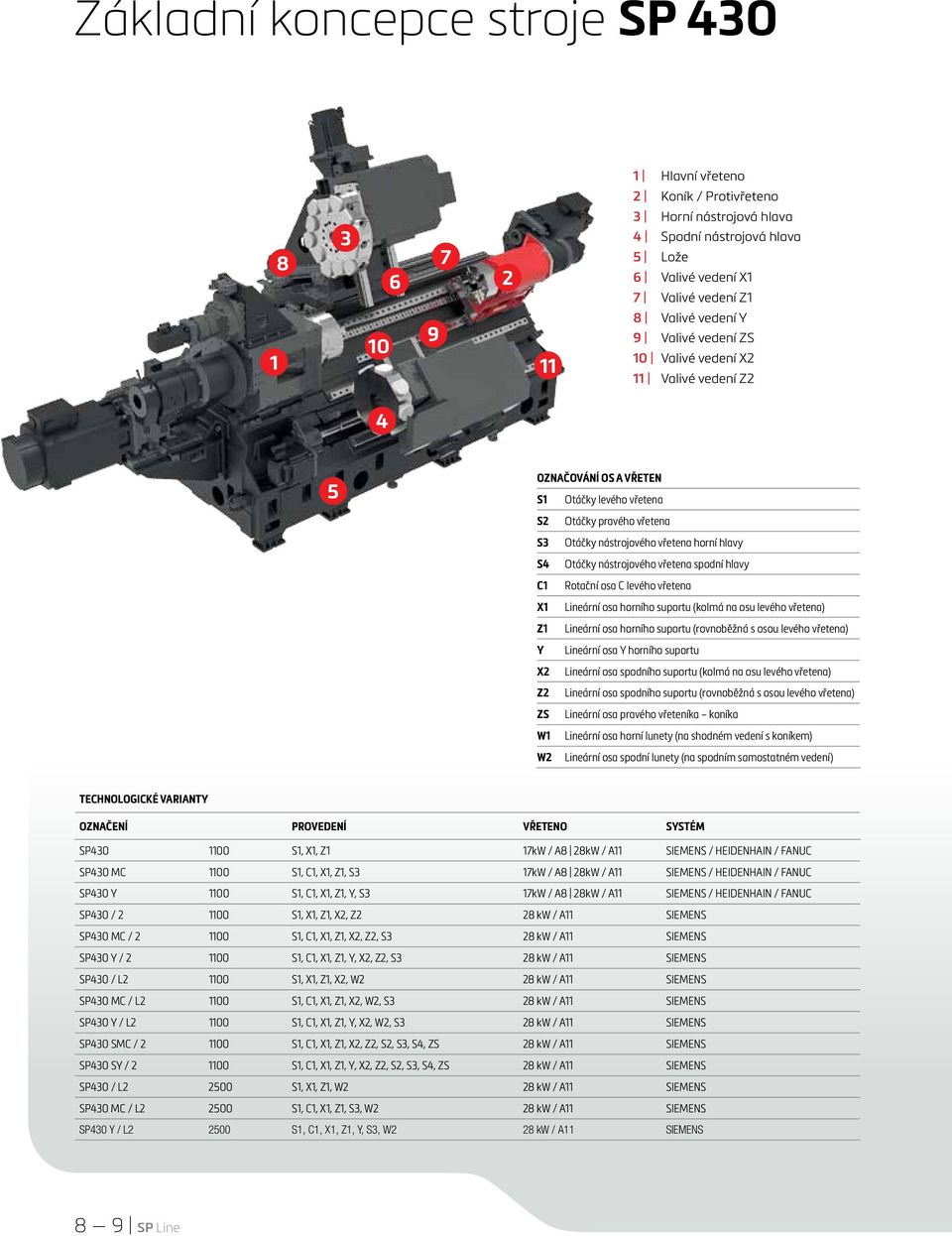

8 Základní koncepce stroje SP 43 1 Hlavní vřeteno 2 Koník / Protivřeteno Horní nástrojová hlava 4 Spodní nástrojová hlava 5 Lože 6 Valivé vedení X1 7 Valivé vedení Z1 8 Valivé vedení Y 9 Valivé vedení ZS 1 Valivé vedení X2 11 Valivé vedení Z2 4 5 OZNAČOVÁNÍ OS A VŘETEN S1 Otáčky levého vřetena S2 Otáčky pravého vřetena S3 Otáčky nástrojového vřetena horní hlavy S4 Otáčky nástrojového vřetena spodní hlavy C1 Rotační osa C levého vřetena X1 Lineární osa horního suportu (kolmá na osu levého vřetena) Z1 Lineární osa horního suportu (rovnoběžná s osou levého vřetena) Y Lineární osa Y horního suportu X2 Lineární osa spodního suportu (kolmá na osu levého vřetena) Z2 Lineární osa spodního suportu (rovnoběžná s osou levého vřetena) ZS Lineární osa pravého vřeteníka koníka W1 Lineární osa horní lunety (na shodném vedení s koníkem) W2 Lineární osa spodní lunety (na spodním samostatném vedení) TECHNOLOGICKÉ VARIANTY OZNAČENÍ PROVEDENÍ VŘETENO SYSTÉM SP43 11 S1, X1, Z1 17kW / A8 28kW / A11 SIEMENS / HEIDENHAIN / FANUC SP43 MC 11 S1, C1, X1, Z1, S3 17kW / A8 28kW / A11 SIEMENS / HEIDENHAIN / FANUC SP43 Y 11 S1, C1, X1, Z1, Y, S3 17kW / A8 28kW / A11 SIEMENS / HEIDENHAIN / FANUC SP43 / 2 11 S1, X1, Z1, X2, Z2 28 kw / A11 SIEMENS SP43 MC / 2 11 S1, C1, X1, Z1, X2, Z2, S3 28 kw / A11 SIEMENS SP43 Y / 2 11 S1, C1, X1, Z1, Y, X2, Z2, S3 28 kw / A11 SIEMENS SP43 / L2 11 S1, X1, Z1, X2, W2 28 kw / A11 SIEMENS SP43 MC / L2 11 S1, C1, X1, Z1, X2, W2, S3 28 kw / A11 SIEMENS SP43 Y / L2 11 S1, C1, X1, Z1, Y, X2, W2, S3 28 kw / A11 SIEMENS SP43 SMC / 2 11 S1, C1, X1, Z1, X2, Z2, S2, S3, S4, ZS 28 kw / A11 SIEMENS SP43 SY / 2 11 S1, C1, X1, Z1, Y, X2, Z2, S2, S3, S4, ZS 28 kw / A11 SIEMENS SP43 / L2 25 S1, X1, Z1, W2 28 kw / A11 SIEMENS SP43 MC / L2 25 S1, C1, X1, Z1, S3, W2 28 kw / A11 SIEMENS SP43 Y / L2 25 S1, C1, X1, Z1, Y, S3, W2 28 kw / A11 SIEMENS 8 9 SP Line

9 Definice kinematického řešení strojů SP Z S SP / 2 SP MC SP MC / 2 S 3 S 3 Z S Z S X 2 Z S C 1 X2 C 1 Z 2 Z 2 SP Y SP Y / 2 SP SY / 2 Y 1 Y 1 S 3 Y 1 S 3 S 3 Z S S 2 Z S Z S C 1 X 2 C 1 S 4 X 2 C 1 Z 2 Z 2 SP / L2 SP MC / L2 SP Y / L2 Y 1 S 3 S 3 Z S Z S Z S C 1 C 1 W 2 W 2 W 2

10 Ukázková technologie SP 43 1 HLAVA 1 VŘETENO DOBA CYKLU 3,2 min SP 43 Y/2 2 HLAVY 1 VŘETENO DOBA CYKLU 2 min Horní nástrojová hlava PEVNÉ DRŽÁKY, NÁSTROJE NÁZEV DRŽÁK NÁSTROJ OPERACE T4 Stranový hrub. B PCLNL P16 Hrubování Tvaru T4 Stranový dok. B PCLNL P16 Dokončení Tvaru T6 Zápichový š=8 B LF123L BM N123L2-8-5-GM Zápichy T1 Zápichový r=2 B LF123 H BM N123H2-4-RM Vybrání, Drážka Horní nástrojová hlava NAHÁNĚNÉ DRŽÁKY, NÁSTROJE NÁZEV DRŽÁK NÁSTROJ OPERACE T9 Fréza Ø12 EWS úhlový zapuštěný ER 4 12 Fréza Ø12 (tvrdokov) R AC26N Frézování T11 Vrták Ø1 EWS úhlový zapuštěný ER 4 1 R AA Vrtání OBROBEK: Jedná se o hřídelovou součást upnutou ve sklíčidle a podepřenou koníkem. Technologie výroby součásti představuje soustružnické a frézovací operace. V cyklu je použito synchronní obrábění dvěma nástroji současné, nezávislé provádění různých soustružnických operací, frézování a vrtání. Hrubování se provádí současně (zrcadlově) z obou nástrojových hlav. POLOTOVAR: Ocel průměr 12 4, materiál (DIN C5/EN 2C45) Pro upnutí je polotovar opatřen osazením Ø1/3 a Ø11/2 a navrtán. VÝROBNÍ ČAS - SP 43 Y/2: Čas cyklu: 2 min Čas přípravy: 15 min Dolní nástrojová hlava PEVNÉ DRŽÁKY, NÁSTROJE NÁZEV DRŽÁK NÁSTROJ OPERACE T1 Stranový hrub. C3 5 25/32 PCLNL P16 Hrubování Tvar T2 Zápichový r=2 C3 5 25/32 LF123 H BM N123H2-4-RM Vybrání, Drážka 1 11 SP Line

11 Charakteristika stroje SP 63 Stroj pro obrábění velkých hřídelových součástí pro dopravní, železniční, a těžební průmysl Základ stroje tvořen masivním litinovým ložem Použití valivého vedení ve všech osách Pět délkových provedení Max. délka obrábění: 17 / 22 / 32 / 47 / 61 mm Max. průměr soustružení: 12 mm Až pět technologických variant osa "Y", dvě horní nástrojové hlavy, spodní nástrojová hlava,lunety, protivřeteno Totožná obrobková vřetena s převodovkou a řemenovým náhonem : 41 kw Kroutící moment: 2736 Nm Nástrojové hlavy s 12 polohami a naháněnými nástroji : 8,2 kw Kroutící moment: 48 Nm Možnost umístění až tří lunet (dle délkového provedení) Luneta s výsuvem k ose obrobku : Ø 41 Luneta bez výsuvu k ose obrobku: Ø 6 Řídící systém SIEMENS Sinumerik 84D sl Max. průměr soustružení: 1 1 mm Max. délka soustružení: 6 2 mm Max. hmotnost obrobku: 4 Kg (při 25 min -1 ) SP 63 OBROBKOVÉ VŘETENO A11 SIEMENS SP 63 PROTIVŘETENO A11 SIEMENS Výkon [kw] Moment [Nm] Výkon [kw] Moment [Nm] Otáčky [min -1 ] P (S1-1%) i=1 P (S6-6%) i=1 P (S1-1%) i=5 P (S6-6%) i=5 Mk (S1-1%) i=1 Mk (S6-6%) i=1 Mk (S1-1%) i=5 Mk (S6-6%) i=5 Otáčky [min -1 ] P (S1-1%) i=1 P (S6-6%) i=1 P (S1-1%) i=5 P (S6-6%) i=5 Mk (S1-1%) i=1 Mk (S6-6%) i=1 Mk (S1-1%) i=5 Mk (S6-6%) i=5

12 Základní koncepce stroje SP Hlavní vřeteno 2 Koník / Protivřeteno 3 Horní nástrojové hlavy 4 Spodní nástrojová hlava / luneta 5 Lože 6 Suport nástrojových hlav 7 Osa Y horní suporty 5 OZNAČOVÁNÍ OS A VŘETEN SP1 Otáčky levého vřetena SP2 Otáčky pravého vřetena SP3 Otáčky nástrojového vřetena horní pravé hlavy SP4 Otáčky nástrojového vřetena horní levé hlavy / spodní hlavy CM1 Rotační osa C levého vřetena CM2 Rotační osa C pravého vřetena XM1 Lineární osa horního pravého suportu (kolmá na osu pravého vřetena) XM2 Lineární osa horního levého suportu / spodního suportu (kolmá na osu levého vřetena) ZM1 ZM2 YM1 Lineární osa horního pravého suportu (rovnoběžná s osou pravého vřetena) Lineární osa horního levého suportu / spodního suportu (rovnoběžná s osou levého vřetena) Lineární osa Y horního pravého suportu YM2 Lineární osa Y horního levého suportu ZL1, ZL2, ZL3 Lineární osa spodní lunety ZMS Lineární osa pravého vřeteníku / koníka TECHNOLOGICKÉ VARIANTY OZNAČENÍ PROVEDENÍ TOČNÁ DÉLKA ŘÍZENÉ OSY VŘETENO SYSTÉM SP63T 1 horní hlava (+ luneta)* 15, 2, 3 SP1, CM1, XM1, YM1, ZM1, SP3, ZMS (ZL1, ZL2)* 41kW/A11 Siemens SP63 horní hlava (+ luneta)* 15, 2, 3 SP1, CM1, SP2, CM2, XM1, YM1, ZM1, SP3, ZMS (ZL1, ZL2)* 41kW/A11 Siemens SP63S 1 horní hlava + 1 spodní hlava 15, 2, 3 SP1, CM1, SP2, CM2, XM1, YM1, ZM1, SP3, XM2, ZM2, SP4, ZMS 41kW/A11 Siemens SP63T 2 horní hlavy (+ luneta)* 2, 3, 45, 6 SP1, CM1, XM1, YM1, ZM1, SP3, XM2, YM2, ZM2, SP4, ZMS (ZL1, ZL2, ZL3)* 41kW/A11 Siemens SP63S 2 horní hlavy (+ luneta)* 2, 3, 45, 6 SP1, CM1, SP2, CM2, XM1, YM1, ZM1, SP3, XM2, YM2, ZM2, SP4, ZMS (ZL1, ZL2, ZL3)* 41kW/A11 Siemens ( )* Option SP Line

13 Definice kinematického řešení strojů SP 63 T 1 horní hlava / 15, 2, 3 LUNETY YM2 XM2 ZM2 SP4 ZMS Točná délka stroje Volitelný počet lunet , 2 3 1, , 2, 3 6 1, 2, 3 CM1 SP1 SP 63 S 1 horní hlava / 15, 2, 3 SP 63 S / 2 1 horní hlava + 1 spodní hlava / 15, 2, 3 ZMS ZMS YM2 XM2 ZM2 SP4 CM2 SP2 YM2 XM2 ZM2 SP4 SP4 XM2 CM2 SP2 CM1 SP1 CM1 SP1 ZM2 SP 63 T / U2 2 horní hlavy / 2, 3, 45, 6 SP 63 S / U2 2 horní hlavy / 2, 3, 45, 6 YM1 XM1 ZMS YM1 XM1 ZMS YM2 XM2 ZM2 SP4 SP4 YM2 XM2 ZM2 SP4 ZM1 SP4 CM2 SP2 CM1 SP1 CM1 SP1

14 Příslušenství NORMÁLNÍ PŘÍSLUŠENSTVÍ SP 28 SP 43 SP 63 Nástrojové hlavy Přestavitelný koník Přímé odměřování v ose X1 Přímé odměřování v ose X2 Upínací válec včetně tažné trubky Absolutní odměřování lineárních os * * Osvětlení pracovního prostoru Dopravník třísek, včetně zapojení Nářadí k obsluze Saně lunety + luneta spodní vedení Průvodní dokumentace USB, Ethernet, (dle typu řídícího systému) Elektro výzbroj 3 4V/5Hz Rozvod chlazení po stroji - 17 bar pouze příprava pro opci Prvky zajišťující transport stroje vazby na vázací zařízení Prvky k ustavení stroje na základ * pouze pro osu Z ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ Signalizace stavu stroje Sledování stavů, poruch a výkonu stroje Ruční oplach pracovního prostoru Luneta na společném vedení s koníkem Chlazení rozvaděče klimatizace Přenosný panel s ručním kolečkem Nástrojové držáky Chlazení nástrojů 17 bar, včetně zapojení, filtrace Chlazení nástrojů 7 bar Kleštinové upínání + příslušenství Lopatka Přizpůsobení pro podavač tyčí (zásobník tyčí), samostatné konstr. moduly Zásobník tyčí Sonda na měření nástrojů Odsávání par z pracovního prostru Přizpůsobení pro otočný hrot na protivřeteno Otočný hrot - protivřeteno Automatické odsouvání krytu pracovního prostoru Dálková diagnostika Ovládací systém s HDD (Siemens) Vyfukování upínače pravý vřeteník Vyhazování dílce z pravého vřeteníku Ofukování levého sklíčidla Aretace levého vřetena Kotevní materiál Pevný hrot Mo6 Pevný hrot Mo5 Zvedací zařízení SP Line

15 Technická data SP 28 TECHNICKÁ DATA SP 28 MC Y SMC SY Pracovní prostor Pojezdy os Oběžný průměr nad ložem mm Max. délka soustružení mm Max. průměr soustružení mm Max. průchod tyče vřetenem s řemenem mm A6: Ø 63 A8: Ø Max. průchod tyče elektrovřetenem mm - A6: Ø 61 A6: Ø 61 A6: Ø 61 A6: Ø 61 Osy X 1 / Z 1 mm 241 / / / / / 64 Osa Y 1 mm - - ±5 - ±5 Pravý vřeteník Zs mm Rychloposuv Osy X 1 / Z 1 m.min -1 3 / 3 3 / 3 3 / 3 3 / 3 3 / 3 Hlavní vřeteno A6: 4 7 Řemenový náhon min A8: 4 Max.otáčky Elektrovřeteno min -1 - A6: 4 7 A6: 4 7 A6: 4 7 A6: 4 7 Protivřeteno A5 min A5: 6 A5: 6 Nástrojová hlava Počet poloh Průměr otvoru VDI mm Max. otáčky nástrojového vřetena min Koník Kužel dutiny - MORSE - Mo 5 Mo 5 Mo Motor vřetena Řemenový náhon Elektrovřeteno Protivřeteno Rozměry a hmotnost stroje Nástrojové vřeteno / S6-4% kw Max. kroutící moment S1 / S6-4% Nm A6: 22 / 33 A8: 22 / 33 A6: 273 / 41 A8: 336 / / S6-4% kw - 2,9 / 27 2,9 / 27 2,9 / 27 2,9 / 27 Max. kroutící moment S1 / S6-4% Nm - 2 / / / / 257 / S6-4% kw ,5 / 9 7,5 / 9 Max. kroutící moment S1 / S6-4% Nm / / 57 Výkon S3-4% kw Max. kroutící moment S3-4% Nm Délka šířka výška mm Hmotnost kg Stroj je konformní s Vzhledem k neustálému vývoji a inovaci strojů jsou údaje v tomto propagačním materiálu nezávazné.

16 Technická data SP TECHNICKÁ DATA Pracovní prostor Pojezdy os Rychloposuv Hlavní vřeteno Protivřeteno Horní nástrojová hlava Spodní nástrojová hlava Koník Motor vřetena Hlavní vřeteno Protivřeteno Nástrojové vřeteno horní hlavy Nástrojové vřeteno spodní hlavy Rozměry a hmotnost stroje A8 [A11] A8 [A11] A8 [A11] SP 43 SP 43 MC SP 43 Y Oběžný průměr nad ložem mm 68 Oběžný průměr nad příčným suportem mm Max. délka soustružení mm 11 Max. Ø soustružení - horní hlava mm 55 Max. Ø soustružení - spodní hlava mm - Max. průchod tyče hlavního vřetena mm 8 [9] Osy X 1 / Z 1 mm 345 / / 1225 Osy X 2 / Z 2 mm - Osa Y mm - +1 / -8 Osa W 2 mm - Max. vzdálenost mezi vřeteny mm - Osy X 1 / Z 1 / X 2 / Z 2 m.min -1 3 OsaY m.min OsaZs m.min -1 - Osa W 2 - Max.otáčky min [3 15] Max.otáčky min [3] Osa C Max. kroutící moment Nm [327] Počet poloh min -1 - Indexování polohy po - Přední konec vřetena (DIN 5526) - - Počet poloh - 12 Průměr otvoru VDI' mm 5 Max. otáčky nástrojového vřetena min -1-4 Počet poloh - - Průměr otvoru VDI I mm - Max. otáčky nástrojového vřetena min -1 - Kužel dutiny - MORSE - 5 Zdvih pinole mm 16 Průměr pinole mm 15 / S6-4% kw 17 / 25 [26 / 42] Max. kroutící moment S1 / S6-4% Nm 974 / 1433 [1 43 / 2 16] / S6-4% kw - Max. kroutící moment S1 / S6-4% Nm - Výkon S3-4% kw - 22,3 Max. kroutící moment S3-4% Nm - 71 Výkon S3-4% kw - Max. kroutící moment S3-4% Nm - Délka šířka výška mm Hmotnost kg SP Line

17 A11 A11 A11 A11 A11 A11 A11 A11 A11 A11 A11 SP 43 / 2 SP 43 MC / 2 SP 43 Y / 2 SP 43 SMC / 2 SP 43 SY / 2 SP 43 / L2 SP 43 MC / L2 SP 43 Y / L2 SP 43 L2 SP 43 MC / L2 SP 43 Y / L / / / / / / / / / / / / / / A / / / / / / ,3-22,3-22, , Stroj je konformní s Vzhledem k neustálému vývoji a inovaci strojů jsou údaje v tomto propagačním materiálu nezávazné.

18 Technická data SP 63 Parametr Pracovní rozsah Hmotnost obrobku Lineární osy nástrojového vřetena Hlavní vřeteno Protivřeteno Osa C obrobkového vřetena 1,2 Horní nástrojová hlava Spodní nástrojová hlava Koník T SP 63 / 15 Max. točný průměr nad ložem mm 1 15 / 1 2 Max. soustružený průměr mm 12 Max. vzdálenost čel (vřeteno-čelo pinole koníka vřeteno-vřeteno) mm 1 9 Max. soustružená délka mm 1 7 Max. průměr obrábění z tyče mm 122 Letmo / podepřeno hrotem včetně upínače (při max. otáčkách 25 min -1 ) kg 1 / 2 5 Podepřeno lunetami 1 / 2 / 3 včetně upínače (při max. otáčkách 25 min -1 ) kg 3 / - / - Pojezd osy X / Y <-Y/+Y> / Z <Nástrojové vřeteno> mm 53 / 2 <±1> / 1 7 Posuvová síla X ; Y ; Z 4%ED / stálý kn 12 / 9,3 ; 2,5 / 14,5 ; 2,5 / 14,5 Rychloposuv osy X / Y / Z m.min -1 3 / 3 / 4 Zrychlení osy X / Y / Z m.s -2 4 / 4 / 4 Max. otáčky vřetena Nízké otáčky min Vysoké otáčky min Jmenovité otáčky na vřetenu min Počet převodových stupňů 2 Typ čela vřetena (DIN 5526) Vrtání vřetena mm 135 Vnitřní průměr předních ložisek mm 2 Krouticí moment Nízké otáčky 6% ED / stálý Nm / Vysoké otáčky 6% ED / stálý Nm 657 / 547 Výkon motoru 6% ED / stálý kw 49 / 41 Výška osy vřetena mm Max. otáčky vřetena Nízké otáčky min Vysoké otáčky min Jmenovité otáčky na vřetenu min Počet převodových stupňů - 2 Typ čela vřetena (DIN 5526) - A11 Vrtání vřetena mm Vnitřní průměr předních ložisek mm - 2 Krouticí moment Nízké otáčky 6% ED / stálý Nm / Vysoké otáčky 6% ED / stálý Nm / 518 Výkon 6% ED / stálý kw - 51,5 / 43 Min. krok programování,1 Max. otáčky min -1 3 Krouticí moment 4% ED / stálý Nm / 1 48 Brzda pracovní / bezpečnostní Nm 3 / 1 Počet poloh / počet naháněných - 12 / 12 Kroutící moment 4% ED / stálý Nm 67 / 48 Výkon 4% ED / stálý kw 11,4 / 8,2 Max. otáčky nástrojů min -1 4 Počet poloh / počet naháněných - 12 / 12 Max. otáčky nástrojů min / 48 Krouticí moment 4% ED / stálý Nm - 11,4 / 8,2 Výkon 4% ED / stálý kw - 4 Omezení točného průměru stroje mm - 63 Průměr pinoly / Zdvih pinoly mm 19 / 18 - Kužel pro hrot Morse Mo6 - Rozsah síly kn 2, Nádrž chladicí kapaliny Objem nádrže / Objem chladící kapaliny l 5 / 7 Rozměry stroje Připojení stroje Řídící systém Délka stroje bez / včetně dopravníku třísek / transportní mm 6 63 / 7 9 / 6 63 Šířka stroje / transportní mm 5 15 / 3 1 Výška stroje / transportní mm 3 1 / 3 Hmotnost stroje kg Příkon stroje jmenovitý kva 8-12 Tlakový vzduch tlak / průtok MPa/L. min -1,6 / 3,6 / 3 Type Siemens Sinumerik 84D SL Počet souvislé řízených os při obrábění 5 A11 S SP Line

19 SP 63 / 2 SP 63 / 3 SP 63 / 45 SP 63 / 6 T S T S T S T S 1 15 / / / / / / / / / - / - 3 / 3 / - 3 / 3 / / 3 / / 2 <±1> / / 2 <±1> / / 2 <±1> / / 2 <±1> / / 9,3 ; 2,5 / 14,5 ; 2,5 / 14,5 12 / 9,3 ; 2,5 / 14,5 ; 2,5 / 14,5 12 / 9,3 ; 2,5 / 14,5 ; 2,5 / 14,5 12 / 9,3 ; 2,5 / 14,5 ; 2,5 / 14,5 3 / 3 / 4 3 / 3 / 4 3 / 3 / 4 3 / 3 / 4 4 / 4 / 4 4 / 4 / 4 4 / 4 / 4 4 / 4 / A11 A11 A11 A / / / / / / / / / / / / A11 - A11 - A11 - A / / / / / / / / ,5 / 43-51,5 / 43-51,5 / 43-51,5 / 43,1,1,1, / / / / / 1 3 / 1 3 / 1 3 / 1 12 / / / / / / / / 48 11,4 / 8,2 11,4 / 8,2 11,4 / 8,2 11,4 / 8, / / / / ,4 / 8,2-11,4 / 8, / / / / 18 - Mo6 - Mo6 - Mo6 - Mo6-2, , , , / 75 5 / 8 5 / 9 5 / / 8 4 / / 9 4 / / 1 9 / / 12 4 / / / / / / / / / ,6 / 3,6 / 3,6 / 3,6 / 3,6 / 3,6 / 3,6 / 3,6 / 3 Siemens Sinumerik 84D SL Siemens Sinumerik 84D SL Siemens Sinumerik 84D SL Siemens Sinumerik 84D SL Stroj je konformní s Vzhledem k neustálému vývoji a inovaci strojů jsou údaje v tomto propagačním materiálu nezávazné.

20 Rozměry stroje SP 28 Základový plán Foundation Plan Aufstellungplan SP18/28 1. P ívod el. energie stropem nebo dnem elektrického rozvad e. Electric power supply through the roof or through bottom of the electrical cabinet. Elektrische Zuführung durch Dach oder durch Boden des Elektroschaltschrankes. 2. P ívod stla eného vzduchu z prostoru hydraulického agregátu. Compressed air supply from the area of the hydraulic unit. Zuführung der Druckluft aus dem Raum des Hydraulikaggregates SP Line

21 Rozměry stroje SP 43 SP 43, SP 43 MC, SP 43 Y, SP 43 / L2, SP 43 MC / L2, SP 43 Y / L2 SP 43/2, SP 43 MC/2, SP 43 Y/2, SP 43 SY/2 SP 43 L2/25, SP 43 MC L2/25,SP 43 Y/L2/25

22 Rozměry stroje SP / 84 / 94 / 19 / SP Line

23 Dálková diagnostika doplňková služba, která šetří peníze Nejrychlejší technická a technologická služba zákazníkovi Bezprostřední kontakt se strojem zákazníka on-line Levné a spolehlivé technické řešení Zkušený tým diagnostiků a aplikačních inženýrů - technologů Dálková diagnostika je analýza stavu stroje prostřednictvím komunikačního software diagnostikem. Pomocí komunikačního software se na dálku prostřednictvím Internetu zpřístupňuje obrazovka a dialogové menu řídícího systému. Samotný komunikační software v sobě nezahrnuje žádné nástroje diagnostiky. Technik servisu pouze na dálku využívá interních diagnostických možností řídícího systému. Do počítače technika servisu se zpřístupňuje obrazovka a dialogové menu CNC na libovolnou vzdálenost. Technik nejen monitoruje aktuální stav stroje přes jeho obrazovku, ale pomocí klávesnice svého počítače ovládá menu CNC, přenáší oboustranně prakticky veškerá data a pomocí funkce CHAT vede s obsluhou dialog. Při analýze závady stroje využívá technik všech v C NC integrovaných diagnostických funkcí. Cílem Dálkové diagnostiky je zkrátit odstávku stroje tím, že následná servisní činnost je již přesně cílená. To s sebou přináší především redukci ztrát zákazníka, které vznikají odstávkou stroje. MAS MACHINE MONITOR nástroj ke zvýšení produktivity vašeho provozu! MAS MACHINE MONITOR je softwarový produkt, který zákazníkovi umožňuje sledovat časové využití stroje během směny online, nebo umožňuje nahlédnout do historie provozních stavů a tak následně dělat opatření ve výrobě a logistice. To vše je možné ve vizualizačním programu, který je nainstalován v PC zákazníka. MAS MACHINE MONITOR znamená prokazatelné skokové zvýšení produktivity vašeho provozu = VAŠE CESTA KE ZVÝŠENÍ KONKURENCESCHOPNOSTI DÍKY MAS! Základní funkce MAS MACHINE MONITORU : Sledování využití libovolného počtu strojů, možnost zařazování strojů do skupin (pracovišť) Zobrazení stavu strojů online nebo procházení využití v historii Počet vyrobených kusů, zobrazení intervalu zapnutí silových obvodů opatření k úspoře elektrické energie Souhrnné statistiky pro jednotlivé stroje Důležité informace pro management firmy a řízení výroby Opcí MAS MACHINE MONITORU je MAS GSM MONITOR monitorování zvolených stavů stroje prostřednictvím sítě mobilního operátora na vybraná telefonní čísla formou SMS zprávy. Pracovník tak může ihned reagovat na událost, i když není zrovna přítomen u stroje. Buďte nezávisle a reálně informováni o průběhu vašich zakázek přímo ze stroje i během vaší fyzické nepřítomnosti ve firmě! GSM MONITORIN G - funkce GSM MODULU: Prostřednictvím dotykového panelu lze definovat až 5 tel. čísel, která lze využívat pro sledování a řízení stroje. Na zadaná telefonní čísla jsou pak zasílány SMS zprávy o změnách stavu stroje Na aktuální stav stroje se lze také dotázat zasláním SMS zprávy ve tvaru STAV SMS je možné zaslat volitelně i při splnění určité podmínky (např. vyrobení určitého počtu ks apod.) Prostřednictvím SMS z některého předdefinovaného čísla mohou být ovládány až 2 uživatelské signály. Takto lze ovládat chování stroje na dálku (například zastavení stroje po dokončení aktuálního dílce, změna výroby na jiný typ dílce apod.) LAN Network KOVOSVIT MAS INTERNET Customer's LAN Network VPN TUNEL PPTP Type

24 KOVOSVIT MAS, a.s. náměstí Tomáše Bati 419, Sezimovo Ústí Czech Republic T: F: E: sale_cz@kovosvit.cz servisní centrum MAS:
