1 ČESKÝ OBRANNÝ STANDARD REFERENČNÍ DOKUMENT OPTICKÝCH CHARAKTERISTIK BAREV PRO DEFORMAČNÍ MASKOVÁNÍ VOJENSKÝCH ZAŘÍZENÍ AČR

2 (VOLNÁ STRANA) 2

3 ČESKÝ OBRANNÝ STANDARD REFERENČNÍ DOKUMENT OPTICKÝCH CHARAKTERISTIK BAREV PRO DEFORMAČNÍ MASKOVÁNÍ VOJENSKÝCH ZAŘÍZENÍ AČR Základem pro tvorbu tohoto standardu byly následující originály dokumentů: AEP-31 REFERENCE DOCUMENT OF COLOURS FOR DISRUPTIVE CAMOUFLAGE FOR MILITARY EQUIPMENT IN USE IN NATO Referenční dokument barev určených pro deformační maskování vojenských zařízení používaných v NATO Úřad pro obrannou standardizaci, katalogizaci a státní ověřování jakosti Praha

4 OBSAH Strana 1..Předmět standardu Nahrazení standardů (norem) Související citované dokumenty Zpracovatel ČOS Použité zkratky, značky a definice Všeobecné technické požadavky na barvy určené pro deformační maskovací zbarvení Přílohy 11 Referenční křivky tolerančních pásem Příloha B Trichromatické souřadnice barevných odstínů, odpovídající tolerance a hodnoty zrcadlového lesku 49 Příloha C Kombinace barev pro deformační maskování. 52 4

5 1 Předmět standardu ČOS ,, stanovuje všeobecné technické požadavky na barvy určené pro deformační maskovací zbarvení vojenské techniky, stany, plachty a oděvy používané ve vybraných státech NATO. ČOS definuje optické charakteristiky barev, které mohou být použity pro deformační maskování vojenské techniky, stanů, plachet, maskovacích pokryvů, souprav a oděvů. ČOS zavádí do prostředí AČR dokument NATO AEP-31, který porovnává technické požadavky na barvy určené pro deformační maskovací zbarvení vojenské techniky, stany, plachty, maskovací pokryvy, soupravy a oděvy používané ve vybraných státech NATO. ČOS není primárně určen pro stanovení technických požadavků pro nátěrové systémy vojenské techniky ani pro maskovací pokryvy nebo soupravy ani pro vojenské stejnokroje AČR. Ke stanovení technických požadavků na tyto výrobky jsou primárně určeny standardy uvedené v kapitole 3 tohoto ČOS. Nedílnou součástí tohoto ČOS je CD s přesným elektronickým vyjádřením referenčních křivek tolerančních pásem spektrální reflektance, nominálních kolorimetrických charakteristik, hodnoty zrcadlového lesku barev pro deformační maskování a odpovídající tolerance i kombinace barev pro deformační maskování. Uvedené údaje odpovídají danému stupni rozvoje maskování v ČR. ČOS a CD jsou poskytovány distributorem ČOS v systému řízené distribuce. ČOS je určen pro odběratele a dodavatele výrobků a služeb určených k zajištění obrany státu ve smyslu zákona č. 309/2000 Sb. 2 Nahrazení standardů (norem) ČOS nenahrazuje žádnou normu nebo standard. 3 Související dokumenty V tomto ČOS jsou normativní odkazy na následující citované dokumenty (celé nebo jejich části), které jsou nezbytné pro jeho použití. U odkazů na datované citované dokumenty platí tento dokument bez ohledu na to, zda existují novější vydání/edice tohoto dokumentu. U odkazů na nedatované dokumenty se používá pouze nejnovější vydání/edice dokumentu (včetně všech změn). ČOS ČOS MASKOVACÍ POKRYVY A SOUPRAVY PRO MASKOVÁNÍ TECHNIKY A OBJEKTŮ. Všeobecné technické požadavky MASKOVACÍ VZORY AČR ČOS METODY URČOVÁNÍ A HODNOCENÍ FYZIKÁLNĚ OPTICKÝCH VLASTNOSTÍ MASKOVACÍCH POKRYVŮ A SOUPRAV PRO MASKOVÁNÍ TECHNIKY A OBJEKTŮ ČOS METODY HODNOCENÍ FYZIKÁLNĚ OPTICKÝCH VLASTNOSTÍ MASKOVACÍCH VZORŮ AČR V LABORATORNÍCH PODMÍNKÁCH 5

6 ČOS ČOS BÍLÁ BARVA PRO MASKOVÁNÍ OBJEKTŮ VE SNĚHU ODSTRANITELNÉ NÁTĚRY PRO MASKOVÁNÍ ČOS NÁTĚROVÉ SYSTÉMY PRO POZEMNÍ VOJENSKOU TECHNIKU ZÁKON 309/2000 Sb. O OBRANNÉ STANDARDIZACI, KATALOGIZACI A STÁTNÍM OVĚŘOVÁNÍ JAKOSTI VÝROBKŮ A SLUŽEB URČENÝCH K ZAJIŠTĚNÍ OBRANY STÁTU A O ZMĚNĚ ŽIVNOSTENSKÉHO ZÁKONA AAP-6 STANAG 1059 ČSN ISO 2813 NATO GLOSSARY OF TERMS AND DEFINITIONS (ENGLISH AND FRENCH) Slovník NATO s termíny a definicemi (anglicky a francouzsky) LETTER CODES FOR GEOGRAPHICAL ENTITIES Kódové označení zeměpisných celků NÁTĚROVÉ HMOTY - STANOVENÍ ZRCADLOVÉHO LESKU NÁTĚRŮ BEZ OBSAHU KOVOVÝCH PIGMENTŮ PŘI ÚHLU 20, 60 A 85 4 Zpracovatel ČOS Vojenský výzkumný ústav, s. p., Brno, Ing. Jiří Plachý, CSc. 5 Použité zkratky, značky a definice 5.1 Zkratky, značky a * AČR b * BaSO 4 C CD souřadnice barvy na ose červeno-zelené v barevném prostoru CIE 1976 (L*a*b*) Armáda České republiky souřadnice barvy na ose žluto-modré v barevném prostoru CIE 1976 (L*a*b*) síran barnatý standardní zdroj světla dle CIE (zdroj světelného záření simulující střední denní světlo bez přímého slunečního záření, T = 6774 K) nosič elektronických dat CIE Mezinárodní komise pro osvětlování (Commission internationale de l'éclairage, CIE) věnující se světlu, osvětlování, barvě a kolorimetrickým soustavám CIELAB Mezinárodní barevný chromatický prostor známý též jako CIE 1976 (L*a*b*) C jednotka pro teplotu (stupeň Celsia) ČOS český obranný standard 6

7 D65 d / ϵ L * ČOS standardní zdroj světla dle CIE (zdroj světelného záření simulující denní světlo, T = 6504 K) měřicí geometrie při měření spektrofotometrem s integrační koulí, při níž je vzorek osvětlován difúzně v integrační kouli a úhel pozorování (měřeno od normály ke vzorku) je ϵ (difúzní / normální měřicí geometrie) světlost barvy v barevném prostoru CIE 1976 (L*a*b*) NIR blízká infračervená oblast elektromagnetického spektra (Near Infrared Region) nm VIS E max ϵ ϵ / d 5.2 Definice nanometr viditelná část optického záření elektromagnetického spektra (Visible) maximální dovolená odchylka pro každý odstín proti etalonu, vyjádřená číselně pro barevný prostor CIE 1976 (CIELAB) úhel pozorování nebo osvětlování vzorku (měřeno od normály ke vzorku) pro specifikaci měřicí geometrie při měření spektrofotometrem s integrační koulí měřicí geometrie při měření spektrofotometrem s integrační koulí, při níž je vzorek osvětlován paprskem dopadajícím pod úhlem ϵ (měřeno od normály ke vzorku) a odražený svazek paprsků je sbírán integrační koulí a směřován k příslušnému senzoru (normální / difúzní měřicí geometrie) vlnová délka Barevnost Barevný odstín Barva Barva objektu Difuzní světlo Elektromagnetické spektrum Index lesku Složka trichromatické souřadnice resp složka nominální kolorimetrické charakteristiky barvy. Základní vlastnost barvy, podle které jsou barvy většinou pojmenovávány. Vjem, který je vytvářen viditelným světlem (v rozsahu vlnových délek od 380 do 780 nm) dopadajícím na sítnici lidského oka. Barva objektu záleží na jeho fyzikálních vlastnostech a na vnímání pozorovatele. Z hlediska fyzikálního má povrch objektu barvu světla, které odráží nebo vyzařuje. Rozptýlená (difuzní) složka odraženého světelného záření. Elektromagnetické záření všech možných vlnových délek. Veličina číselně rovna poměru světelného toku odraženého od povrchu materiálu pod úhlem dopadu ze zdroje, k světelnému toku odraženému ve směru normály. 7

8 Infračervené záření Kalibrovaný úřední bílý standard Kalibrovaný úřední černý standard Maskovací pokryv Elektromagnetické záření o vlnové délce 780 nm až 1 mm. Materiál s maximální odrazivostí zkalibrovaný vůči referenčnímu etalonu maximální odrazivosti. Materiál s maximálním stupněm lesku zkalibrovaný vůči referenčnímu etalonu maximálního stupně lesku. Součást masky, která byla zhotovena ve výrobním závodě nebo improvizovaně z výpomocného materiálu. Maskovací pokryv tvoří krycí část masky. Maskovací souprava Soubor předepsaných maskovacích prostředků pro technické maskování vojenské techniky a objektů. Maskovací zabarvení maskovacího pokryvu Měřicí geometrie Modul (díl) masky Zabarvení modulu pokryvu nebo pokryvu vytvářející vzorek z barevných skvrn. Uspořádání měřící soustavy, tzn., pod jakým úhlem dopadá světlo na povrch měřeného vzorku materiálu a pod jakým úhlem je toto světlo vnímáno. Dílec maskovacího pokryvu, který umožňuje spojováním vytvářet masky o různých rozměrech. Spektrální reflektance Spektrozonální kritérium Světelnost Toleranční pásmo Trichromatické souřadnice Viditelné světlo Vlnová délka Zrcadlový lesk Poměr mezi intenzitou světelného záření odraženého od referenčního standardu maximální odrazivosti a intenzitou světelného záření odraženého od měřeného vzorku pro dané spektrum vlnových délek. Poměr číselných hodnot spektrálních reflektancí ve vlnových délkách 650 nm a 750 nm, který vyjadřuje spektrální reflektanci chlorofylu obsaženého v zelených přírodních rostlinách. Složka trichromatické souřadnice resp. složka nominální kolorimetrické charakteristiky barvy. Rozsah přípustné odchylky v kladném (větší) a v záporném smyslu (menší) než je optimální hodnota. Číselné hodnoty vypočtené z trichromatických složek L, a, b, které jsou potřebné k definování resp. simulaci dané barvy a které ji matematicky charakterizují. Elektromagnetické záření o vlnové délce 380 nm až 780 nm. Vzdálenost dvou nejbližších bodů vlnění, které kmitají ve fázi. Schopnost povrchu odrážet bílé světlo ve směru odrazu. 8

9 6 Všeobecné technické požadavky na barvy určené pro deformační maskovací zbarvení Barvy, které splňují všeobecné technické požadavky tohoto standardu, je možné používat pro: trvalé nátěry vojenské techniky, dočasné nátěry vojenské techniky, textilie s nánosovanými povlaky (stany, plachty atd.), maskovací pokryvy nebo soupravy, textilie pro výstrojní součástky, různé povlaky a materiály s požadovaným maskovacím účinkem. 6.1 Optické charakteristiky barev pro deformační maskování vojenské techniky, stanů, plachet apod. Optické charakteristiky barev, které mohou být použity pro deformační maskování vojenské techniky, stanů, plachet a polních stejnokrojů jsou následující: křivky tolerančních pásem spektrální reflektance, trichromatické souřadnice, zrcadlový lesk. 6.2 Referenční křivky tolerančních pásem spektrální reflektance Křivky spektrální reflektance barevného povrchu měřeného zařízení musí být umístěny v tolerančním pásmu mezi horní a dolní hranicí. Toleranční pásma barev jsou specifikována v příloze A tohoto standardu. Tato toleranční pásma jsou stanovena pro: a) vojenskou techniku a zařízení, b) tkaniny potažené ochrannou vrstvou nepromokavé plachty, c) tkaniny potažené ochrannou vrstvou nepromokavé plachtoviny pro stany, d) maskovací pokryvy, e) maskovací soupravy, f) polní stejnokroje, materiál osobního použití a další výstrojní součástky vyžadující maskování. Měření křivek spektrální reflektance se provádí pomocí spektrofotometru s integrační koulí při následujících pracovních podmínkách: měřicí geometrie: normální / difúzní (ϵ / d) nebo difúzní / normální (d / ϵ ), ϵ 8, bez zrcadlové složky, krok diskrétního měření je 1 nm, referenční standard: BaSO 4 nebo kalibrovaný úřední bílý standard, spektrální rozsah: (300 až 1200) nm (a, b, c, d, e) bílý odstín, (400 až 1200) nm (a, b, c, d, e) ostatní barevné odstíny, (400 až 1200) nm (f) všechny barevné odstíny. 9

10 Tolerance spektrální reflektance maskovacích pokryvů, plachet, stanů, nátěrových systémů, polních stejnokrojů, materiálu osobního použití a dalších součástek vojenského materiálu AČR s požadovaným maskovacím účinkem musí odpovídat ustanovením ČOS , , a Trichromatické souřadnice Trichromatické souřadnice barev pro deformační maskování vyjadřují následující veličiny: barevnost a *, b *, světelnost L *. Měření trichromatických souřadnic se provádí pomocí spektrofotometru s integrační koulí při následujících pracovních podmínkách: měřicí geometrie: normální / difúzní (ϵ / d) nebo difúzní / normální (d / ϵ ), zdroj světla: D65 nebo C, ϵ 8, bez zrcadlové složky, krok diskrétního měření je (1 až 10) nm. standardní kolorimetrický pozorovatel CIE 1931 (2 ) nebo doplňkový standardní kolorimetrický pozorovatel CIE 1964 (10 ), referenční standard: BaSO 4 nebo kalibrovaný úřední bílý standard, spektrální rozsah: (380 až 780) nm. Trichromatické souřadnice resp. nominální kolorimetrické charakteristiky barev včetně maximální přípustné tolerance E max pro každou barvu vyjádřena jednotkami CIELAB jsou specifikovány v tabulce v příloze B tohoto standardu. Tolerance trichromatických souřadnic maskovacích pokryvů, plachet, stanů, nátěrových systémů, polních stejnokrojů, materiálu osobního použití a dalších součástek vojenského materiálu AČR s požadovaným maskovacím účinkem musí odpovídat ustanovením ČOS , , a Zrcadlový lesk Měření zrcadlového lesku se provádí pomocí leskoměru, který splňuje následující základní parametry: měřicí geometrie: 60 nebo 85, referenční standard: černé sklo Carrara nebo kalibrovaný úřední černý standard. Odpovídající tolerance zrcadlového lesku jsou uvedeny v tabulce (viz příloha B tohoto standardu). Získaná hodnota měření zrcadlového lesku se opraví o příspěvek difúzního světla, pokud bylo rozhodnuto o takové opravě. 6.5 Kombinace barev Kombinace barev pro deformační maskování pro použití v různých geografických prostorech jsou uvedeny v příloze C tohoto standardu. 10

11 PŘÍLOHY 11

12 Spektrální reflektance [%] ČOS Referenční křivky tolerančních pásem spektrální reflektance jednotlivých barev (orientační grafy spektrálních reflektancí barev) Graf spektrální reflektance - horní a dolní mez Vlnová délka [nm] OBRÁZEK 1 Barva světlezelená CZE: a, b, c, d, e 12

13 OBRÁZEK 2 Barva světlezelená CZE: f 13

14 Spektrální reflektance [% ] OBRÁZEK 3 Barva světlezelená NOR: a, b 14

15 Spektrální reflektance [% ] OBRÁZEK 4 Barva světlezelená NOR: c 15

16 Spektrální reflektance [% ] OBRÁZEK 5 Barva světlezelená NOR: d 16

17 Spektrální reflektance [% ] OBRÁZEK 6 Barva světlezelená ITA: a, d 17

18 Spektrální reflektance [% ] Vlnová délka [nm] OBRÁZEK 7 Barva světlezelená FRA: d 18

19 OBRÁZEK 8 Barva tmavozelená CZE: a, b, c, d, e 19

20 OBRÁZEK 9 Barva tmavozelená CZE: f 20

21 Spektrální reflektance [% ] OBRÁZEK 10 Barva tmavozelená NOR: a, b 21

22 Spektrální reflektance [% ] OBRÁZEK 11 Barva tmavozelená NOR: c 22

23 Spektrální reflektance [% ] OBRÁZEK 12 Barva tmavozelená NOR: d 23

24 Spektrální reflektance [% ] OBRÁZEK 13 Barva tmavozelená ITA: a, d 24

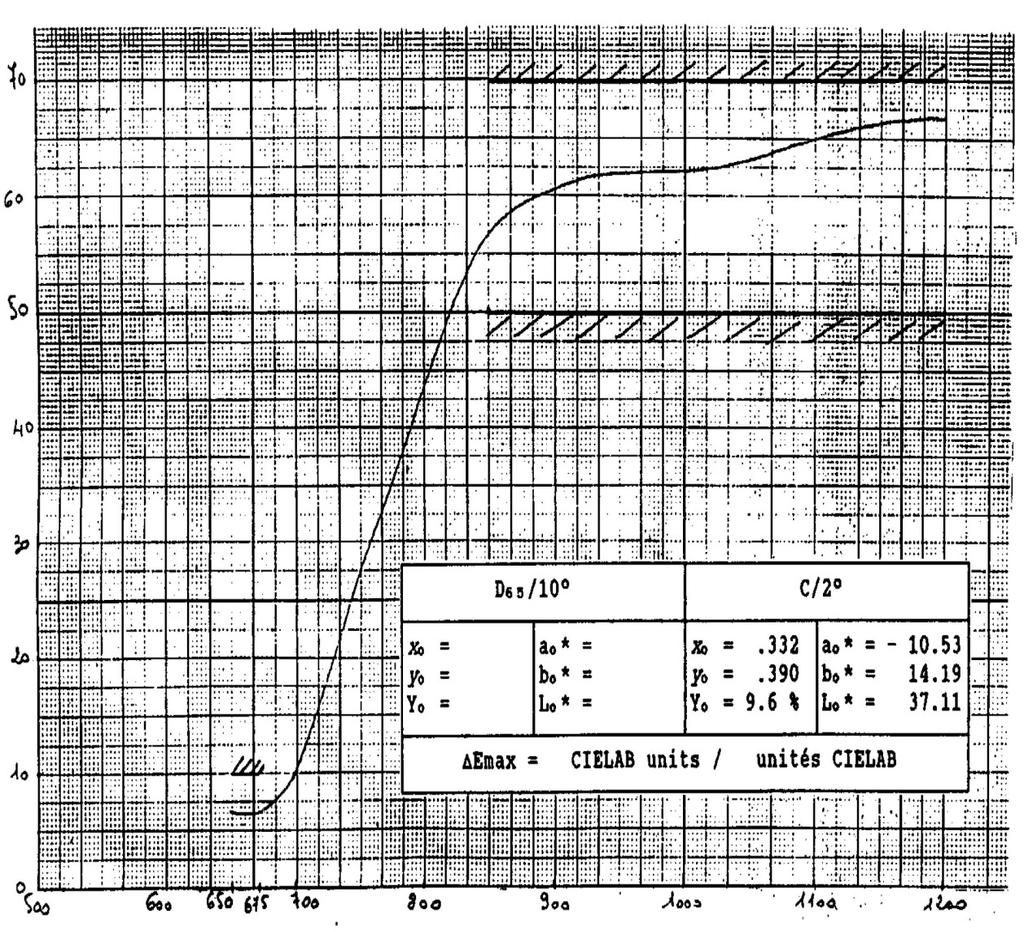

25 Spektrální reflektance [% ] Vlnová délka [nm] OBRÁZEK 14 Barva tmavozelená FRA: a, b, d, e 25

26 Spektrální reflektance [% ] Vlnová délka [nm] OBRÁZEK 15 Barva tmavozelená USA: f 26

27 Spektrální reflektance [% ] Vlnová délka [nm] OBRÁZEK 16 Barva tmavozelená USA: f 27

28 Spektrální reflektance [%] ČOS Graf spektrální reflektance - horní a dolní mez Vlnová délka [nm] OBRÁZEK 17 Barva hnědá CZE: a, b, c, d, e 28

29 OBRÁZEK 18 Barva hnědá CZE: f 29

30 Spektrální reflektance [% ] OBRÁZEK 19 Barva hnědá NOR: a, b 30

31 Spektrální reflektance [% ] OBRÁZEK 20 Barva hnědá NOR: d 31

32 Spektrální reflektance [% ] OBRÁZEK 21 Barva hnědá ITA: a, d 32

33 Spektrální reflektance [% ] Vlnová délka [nm] OBRÁZEK 22 Barva hnědá FRA: a, b, d, e 33

34 Spektrální reflektance [% ] Vlnová délka [nm] OBRÁZEK 23 Barva hnědá USA: f 34

35 Spektrální reflektance [%] ČOS Graf spektrální reflektance Vlnová délka [nm] OBRÁZEK 24 Barva hnědá-pouštní CZE: a, b, c, d, e, f 35

36 OBRÁZEK 25 Barva černá CZE: a, b, c, d, e 36

37 OBRÁZEK 24 Barva černá CZE: f 37

38 Spektrální reflektance [% ] OBRÁZEK 27 Barva černá NOR: a, b 38

39 Spektrální reflektance [%] ČOS Graf spektrální reflektance - horní a dolní mez Vlnová délka [nm] OBRÁZEK 28 Barva žlutopísková a žlutopísková-horská CZE: a, b, c, d, e 39

40 OBRÁZEK 29 Barva žlutopísková a žlutopísková-horská CZE: f 40

41 Spektrální reflektance [% ] OBRÁZEK 30 Barva žlutopísková NOR: a, b 41

42 Spektrální reflektance [% ] OBRÁZEK 31 Barva žlutopísková ITA: a, d 42

43 Spektrální reflektance [% ] Vlnová délka [nm] OBRÁZEK 32 Barva žlutopísková FRA: a, d 43

44 OBRÁZEK 33 Barva khaki CZE: a, b, c, d, e, f 44

45 Spektrální reflektance [% ] Vlnová délka [nm] OBRÁZEK 34 Barva khaki ESP: a, b, c 45

46 Spektrální reflektance [% ] Vlnová délka [nm] OBRÁZEK 35 Barva khaki USA: f 46

47 OBRÁZEK 36 Barva bílá CZE: a, b, c, d, e, f 47

48 ČOS Spektrální reflektance [% ] Vlnová délka [nm] OBRÁZEK 37 Barva bílá NATO: a, b, c, d, e, f 48

49 Příloha B TABULKA 1 Trichromatické souřadnice barevných odstínů, odpovídající tolerance a hodnoty zrcadlového lesku BAREVNÝ ODSTÍN Stát L * a * b * Lesk (60 ) Černý d CAN 20,99-1,59 1,12 a, b, c CZE 25,4-0,17-0,64 3 d, e CZE 22,6 0,1-0,2 3 f 1 CZE 20,3-0,7 1,4 2 f 2 CZE 20,3-0,7 1,4 3 a, c DEU 0 0,52 23 d DEU 19,06 1,88-4,36 f ESP 23,44-0,03 1,93 2,5 a, b FRA 0,03-0,25 24,32 e FRA 0,03-0,25 24,32 a, b, c NLD 21,21-0,49 0,26 a, b NOR f USA 15,74 1,02-1,23 Hnědý a, b CAN 29,41 4,13 7,13 a, b, c CZE 35,34 3,89 6,82 3 d, e CZE 28,6 3,6 4,4 3 f 1 CZE 26,3 0,4 7,3 2 f 2 CZE 26,3 0,4 7,3 3 a, c DEU 35,6 8,18 31 b, c ESP 31,49 7,09 5,59 2 f ESP 32,24 1,97 11,82 2,5 a, b FRA 35 4,07 13,41 d FRA 35 4,07 13,41 e FRA 35 4,07 13,41 a ITA 41,02 3,91 12,07 3 d ITA 41,02 3,91 12,07 5 a, b, c NLD 49,62 8,65 24,95 d NLD 32,71 2,9 8,08 a, b NOR 2 c NOR 3 d NOR 3 b, c, d USA f USA 24,17 3,42 8,7 49

50 Příloha B Hnědý pouštní d, e CZE 41,7 8,8 14,6 3 f 1 CZE 41,7 8,4 13,8 2 f 2 CZE 41,7 8,4 13,8 3 d DEU 43,36 10,05 12,45 b, c ESP 41,64 14,59 19,96 2 d NLD 40,81 8,99 12,76 f USA Tmavozelený d BEL 36,08-8,07 11,8 d CAN 28,38-6,35 10,27 a, b, c CZE 34,01-3,74 4,48 3 d, e CZE 34,9-2, f 1 CZE 34,8-0,6 17,9 2 f 2 CZE 34,8-0,6 17,9 3 d ESP 37, ,82 4 f ESP 31,8-5,64 7,18 2,5 a, b FRA 37,11-10,53 14,19 d FRA 37,11-10,53 14,19 e FRA 37,11-10,53 14,19 a ITA 40,7-6,74 22,17 d ITA 40,7-6,74 22,17 a, b NOR 2 c NOR 3 d NOR 3 f USA 28,67-7,98 9,53 Světlezelený d BEL 40,82-7,92 20,51 f BEL 39,85-10,19 20,99 a, b, c CZE 44,11-6,94 15,94 3 d, e CZE 43,6-6,1 22,6 3 f 1 CZE 40,6-7,6 18,6 2 f 2 CZE 40,6-7,6 18,6 3 d DEU 40,41-11,19 22,69 f ESP 42,76-1,44 16,3 2,5 d FRA d NLD 36,91-7,1 19,04 a, d ITA 51,15-10,15 23,35 3; 5 a, b NOR 2 c NOR 3 d NOR 3 50

51 Příloha B f USA 39,97 0,78 14,95 f USA 41,83 0,71 14,72 Žlutopískový f BEL 37,22-0,63 26,48 a, b, c CZE 68,66 8,88 33,16 3 d, e CZE 67,3 7,2 22,1 3 f 1 CZE 58,6 6,8 12,8 2 f 2 CZE 58,6 6,8 12,8 3 d DEU 46,45 3,76 13,12 a, b FRA 64,48 6,32 12,94 a, b, d, e FRA 67,28 5,6 24,39 a ITA 60,72 2,07 53,55 3 d ITA 60,72 2,07 53,55 5 a, b NOR 3 d NOR 3 Žlutopískový horský d, e CZE 55,8 3,5 15,3 3 f 1 CZE 56,3 3,4 14,3 2 f 2 CZE 56,3 3,4 14,3 3 Bílý a, b, c CZE 94,21-0,66 3,38 3 d, e CZE 90,2-0,7-0,2 3 f 1 CZE 88-0,5 1,5 2 f 2 CZE 88-0,5 1,5 3 a, b, e FRA 94,9 0,14 0,74 4 a GBR 96,1 0,27 1,47 a ITA 94,99 1,33-0,12 3 d ITA 94,99 1,33-0,12 4 NATO 94,9 0,14 0,74 4 Khaki a, b, c CZE 35,5 1,07 7,38 3 f 1 CZE 35,6 1 6,8 2 f 2 CZE 35,6 1 6,8 3 a, b, c ESP 39,24-3,06 9,66 2 f USA 56,63 3,55 16,27 POZNÁMKA 1: a: vozidla; b: plachty; c: plachtoviny; d: maskovací pokryvy; e: maskovací soupravy; f: oděvy. 51

52 Příloha C TABULKA 2 Kombinace barev pro deformační maskování podle použití 1. Lesní geografický prostor Barva Stát v daném geografickém prostoru NOR ITA USA FRA ESP GBR DEU NLD CZE CAN Černá a b a b c f Šedá Hnědá Tmavozelená Světlezelená a b c d a b c d a b c d a b c d a d a d a d a b c d f a b c d f a b c d f a b e f a b d e f a b c d e f a b c f a c d a b c d b c f a b c d f a b c d f a b c d d a b c d a b a c d a b c d a b a c d a b c d a b c f a b c d e f a b c d e f a b c d e f Žlutopísková a b d a d f d a b c Khaki b c d f a b c a b c f a b c d f a b c d f a b c d f a b c d f 2. Zimní geografický prostor (s nesouvislou sněhovou pokrývkou) Barva Stát NOR ITA USA FRA ESP GBR DEU NLD CZE CAN Černá a b a b a b e a b d Hnědá Tmavozelená Bílá Khaki a b c d a d b c d f b c d f b c d f a b e a c a c a b c a b d f a c a c a b c d e f a b e a a f a b c d e f a b c d a b d f 52

53 3. Městský geografický prostor Barva Stát ČOS Příloha C NOR ITA USA FRA ESP GBR DEU NLD CZE CAN Černá a b f a b d f Šedá a b d e Hnědá a b f a b d f Tmavozelená a b f a b d f Žlutopísková a b a b Žlutopísková horská Khaki 4. Pouštní geografický prostor Barva Stát a b f a b d f a b f NOR ITA USA FRA ESP GBR DEU NLD CZE CAN Černá f f Hnědá Hnědá pouštní b c d f b c d f a b f f a b c f a b d e f f a b c d e f Tmavozelená f a b c d e f Světlezelená Žlutopísková d a b d e f Žlutopísková horská Khaki b c d f a b d e f d f f a b c d e f d f f a b c d e f f a b c POZNÁMKA 2: a: vozidla; b: plachty; c: plachtoviny; d: maskovací pokryvy; e: maskovací soupravy; f: oděvy. e a d d 53

54 (VOLNÁ STRANA) 54

55 (VOLNÁ STRANA) 55

56 Účinnost českého obranného standardu od: 11. listopadu 2015 Nedílnou součástí tohoto ČOS je CD s elektronickým vyjádřením referenčních křivek tolerančních pásem spektrální reflektance. ČOS a CD jsou poskytovány distributorem ČOS v systému řízené distribuce. Opravy: Oprava číslo Účinnost od Opravu zapracoval Datum zapracování Poznámka U p o z o r n ě n í : Oznámení o českých obranných standardech jsou uveřejňována měsíčně ve Věstníku Úřadu pro technickou normalizaci, metrologii a státní zkušebnictví v oddíle Ostatní oznámení a Věstníku MO. V případě zjištění nesrovnalostí v textu tohoto ČOS zasílejte připomínky na adresu distributora. Rok vydání: 2015, obsahuje 28 listů Tisk: Ministerstvo obrany ČR Distribuce: Odbor obranné standardizace Úř OSK SOJ, nám. Svobody 471, Praha 6 Vydal: Úřad pro obrannou standardizaci, katalogizaci a státní ověřování jakosti NEPRODEJNÉ 56
