1 Personalizovaná automatizace laboratoře Roche Personalized Laboratory Automation cobas LabAdvance Technical Tools

2 LA tools Proč? Hledáme komplexní řešení laboratorního provozu na míru Hledáme správnou technologii se správnou automatizací na správném prostoru Správné prostorové uspořádání Správná technologie Správná automatizace

3 LA tools Jaké nástroje? Simulační nástroje - c8000 a c6000 workflow simulator Visio kreslení 2D plánů laboratoře jakékoli grafické výstupy pro zákazníka (plán sítě atp.) SketchUp kreslení 3D pohledů na laboratoř video průlet laboratoří

Databáze LIS Export dat z analyzátoru Simulation: Navrhované

4 LA tools Simulační software c6ws a c8ws Návrh nových analytických systémů a jejich konfigurace Optimalizace stávajících Input: Databáze LIS Export dat z analyzátoru Simulation: Navrhované řešení Navrhované změny Output: Předpověď chování nového systému Návrh změn

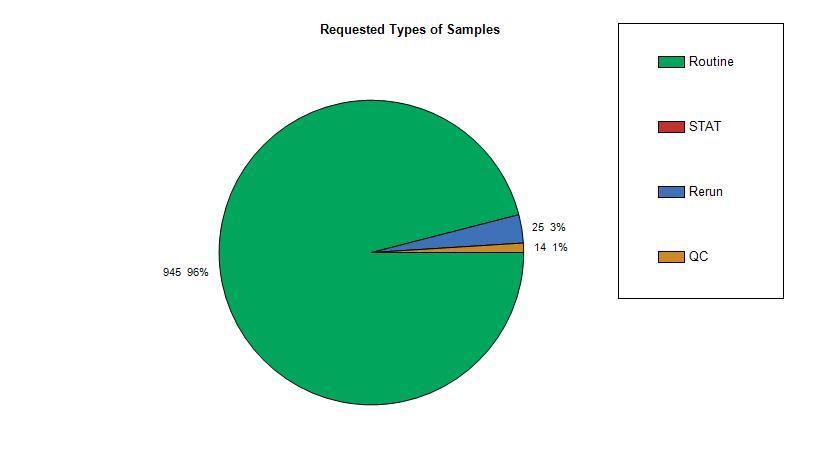

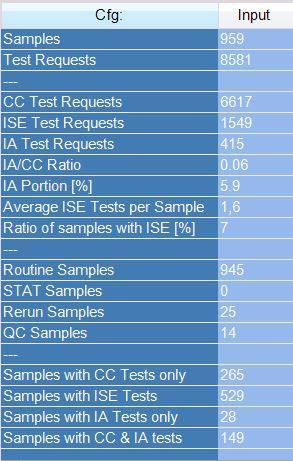

5 LA tools simulační software

6 LA tools simulační software Vyhodnocení TAT Před Max TAT 72 min Avg TAT 23 min 90% samples in 40 min Po Max TAT 61 min Avg TAT 22 min 90% samples in 36 min

7 cobas p Barcode Reader Barcode cobas p Data Manager + Cobas Link for cobas Data Manager + Cobas Link for cobas Control Unit c8k , ,5 27,5 27,5 TUL1200 Control Unit c8k SP-10 TUL2100 Control Unit c8k LA tools Visio zobrazení laboratorních procesů plány laboratoře plány rozvodů vody, odpadů, zásuvek atp. zobrazení počítačové sítě Special testing HPLC 1800x x900 TOSOH 1800x x900 Urine analysis 1200x900 SBU MA SBU MA MPA Std. C 2-0 Mobile Table cobas 8000 < ²> SWA cobas 8000 < ²> 1200x x900 Preanalytics STAT 1200x900 EDTA Routine 1200x Aliquot HPLC Post analytics Sideboard 1500 Sideboard 1500 Pneumatic Tube System Only sample reception, no pre-analytical activity Hematology Sysmex XN 9000 Compact Integration IV CI (SE000524) - DRAFT - Validation Hettich Hettich Rotanta Rotanta 46RSC 46RSC Request Printer Scanner 1200x900 BT- 40 XN- 10 XN- 10 XN- 20 Sideboard 1500

8 LA tools Visio 6,65m 0.55m 7,10m 0,20m 4,45m 0.10m 2,00m 5,25m 2,05m 1,63m 1,70m Data Cobas Manager LIS Link 4,50m Data Manager 2,22m LIS 1,01m cobas 8000 < > 6,75m 0,90m 0,60m 2,55m Power out 230V/16A Heat Output kj/hr LW WC WT LW cobas 8000 < > 1,03m 1,18m 1,08m 0.80m 0,78m 1,94m CU CU Power out 230V/16A Heat Output kj/hr 25 LW WC WT LW 5,30m WT LW 4,60m 0.60m 1,10m 0,31m 0,66m 2,60m 0.90m 1,50m 5,00m 0,72m 230V/16A WT WT LW 0,30m UPS 12kVA LW UPS 15kVA 0,30m 0,10m 0.80m 0,90m 1.10m 0,05m 2,20m 0.90m 0,30m 0,46m 0,29m 1,06m 1,80m 0.90m 0,15m 1,60m 4,80m 4,55m 2,85m 2,10m 2,85m

9 LA tools Visio LIS IP LIS komunikace s c x Printer IP Internet Internet DNS LIS VLAN3 ports USB Fortigate 40C HA Solution : /24 VLAN2/Fortigate ports 9-16 CU Cobas 8000 Data manager / Cobas 8000 Cobas Link Cobas 8000 VLAN1 ports 1 8 Serial RS232 LIS connection DNS USB CU Cobas connect Cobas Data manager Náhradní spojení dálková správa p : Náhradní spojení dálková komunikace PSM - LIS PSM p612

10 LA tools Visio Síťové zásuvky na zdi (označit Roche a barevně odlišit) 6,65m 0.55m 7,10m Síťové zásuvky na zdi (označit Roche a barevně odlišit) 0,78m 0,20m 4,45m 0.10m 2,00m 5,25m Síťové zásuvky na zdi (označit Roche a barevně odlišit) 2,05m 1,63m ,70m Data Manager LIS Cobas Link 4,50m Data 5 6 LIS7 Manager 2,22m 1,01m cobas 8000 < > 6,75m 0,90m 1,94m CU 4 0,60m CU ,55m Power out 230V/16A Heat Output kj/hr 10 LW WC WT LW cobas 8000 < > 1,03m 1,18m 16 1,08m 0.80m Power out 230V/16A Heat Output kj/hr 25 LW WC WT LW Síťové zásuvky v liště 5,30m WT LW 4,60m 0.60m 1,10m 0,31m 0,66m 2,60m Síťová zásuvka v liště 0.90m Roche Network Rack Switch Firewall Umístit kamkoli na přístupné místo Zálohované napájení Kabeláž STP Cat 5e nebo vyšší Zásuvka (lab. síť) možno vyvést přímo do racku 1,50m 5,00m 0,72m 230V/16A WT WT 0,29m LW 0,30m UPS 12kVA LW UPS 15kVA 0,30m 0,10m 0.80m 0,90m 1.10m 0,05m 2,20m 0.90m 0,30m 0,46m 1,06m 1,80m 0.90m 0,15m 1,60m 4,80m 4,55m 2,85m 2,10m 2,85m

11 LA tools SketchUp 3D obraz laboratoře virtuální prohlídka video export obrázků export 3D zobrazení pro zákazníka (Render In)

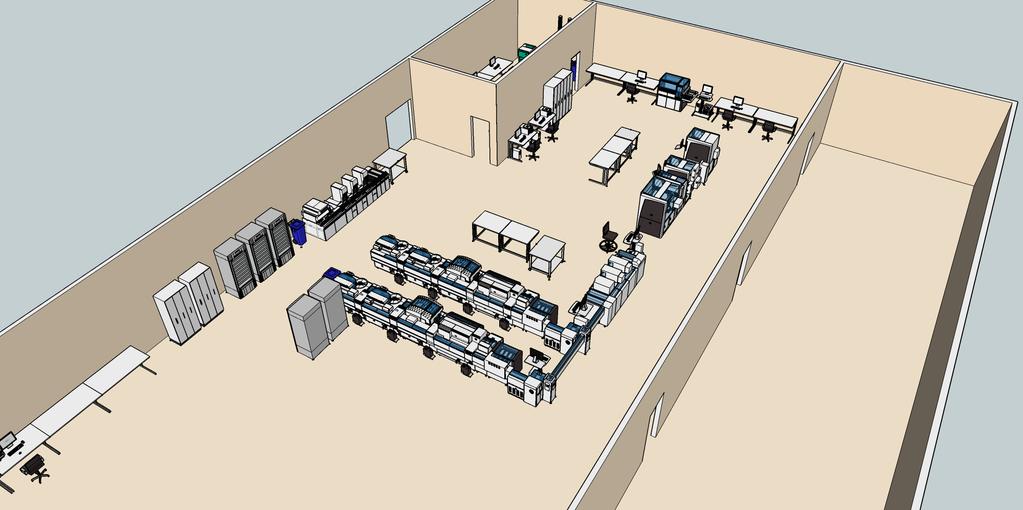

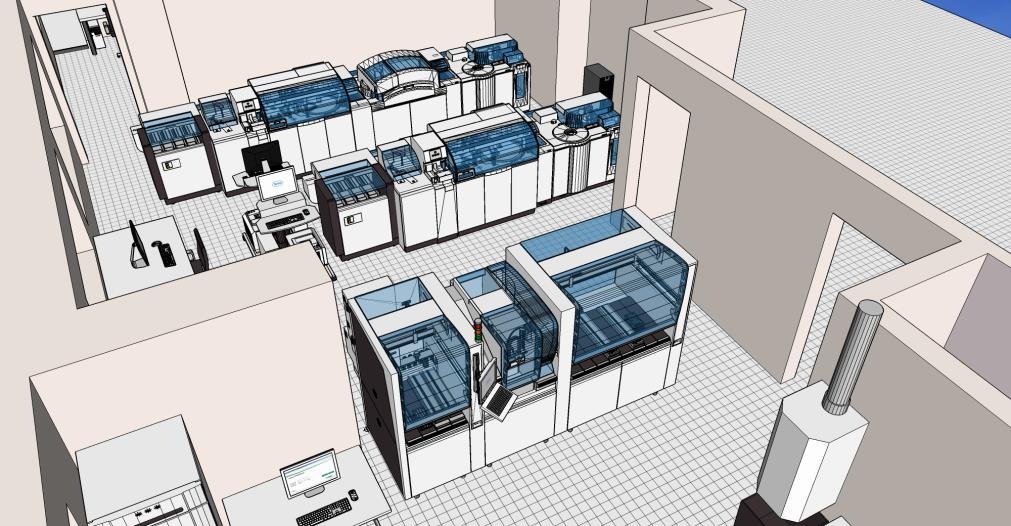

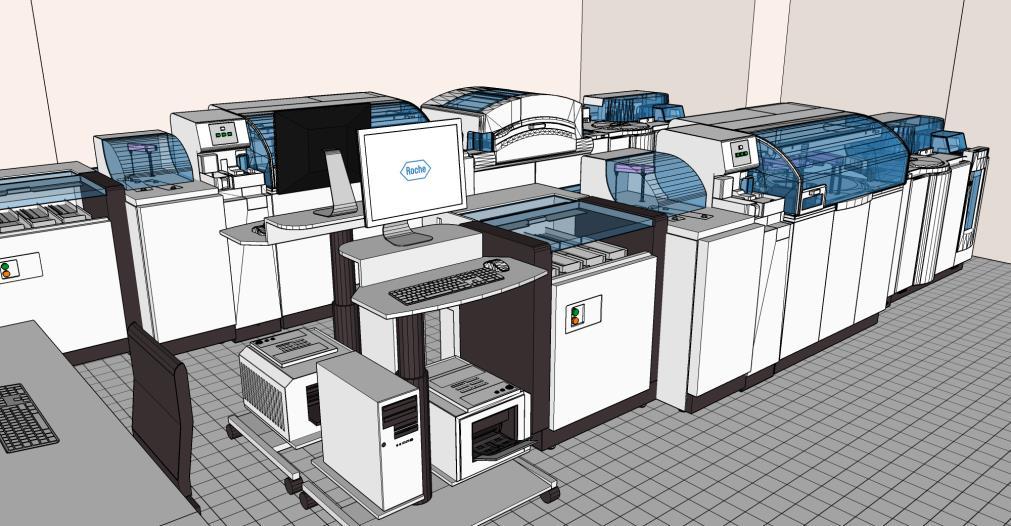

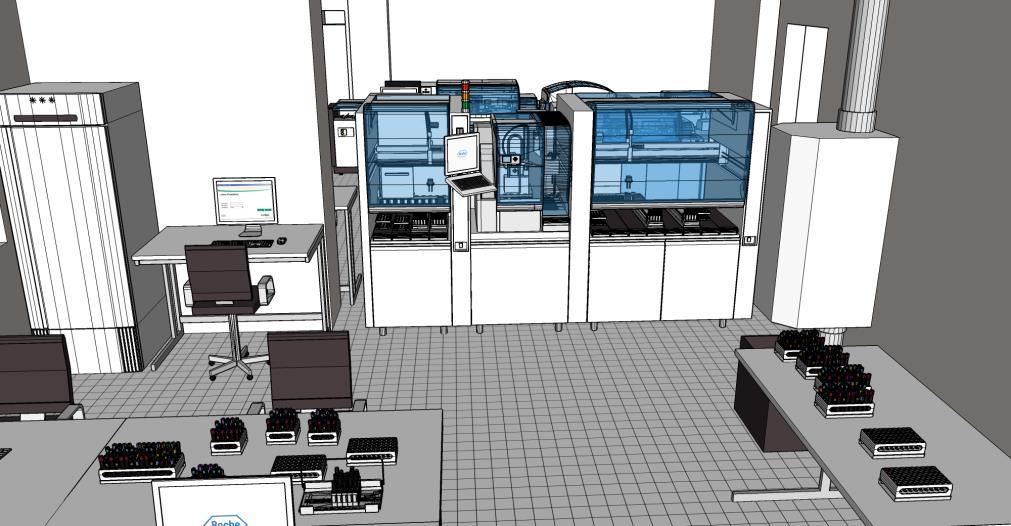

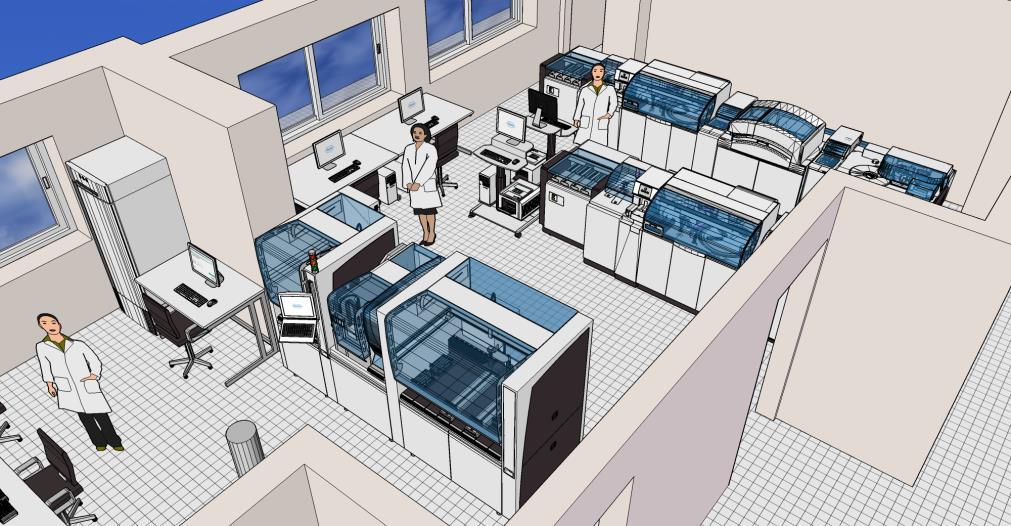

12 LA tools SketchUp obrázky

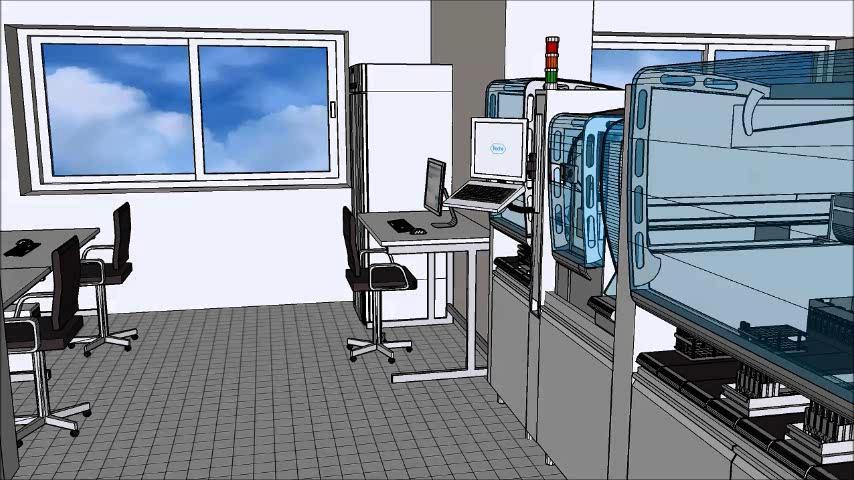

13 LA tools SketchUp Video

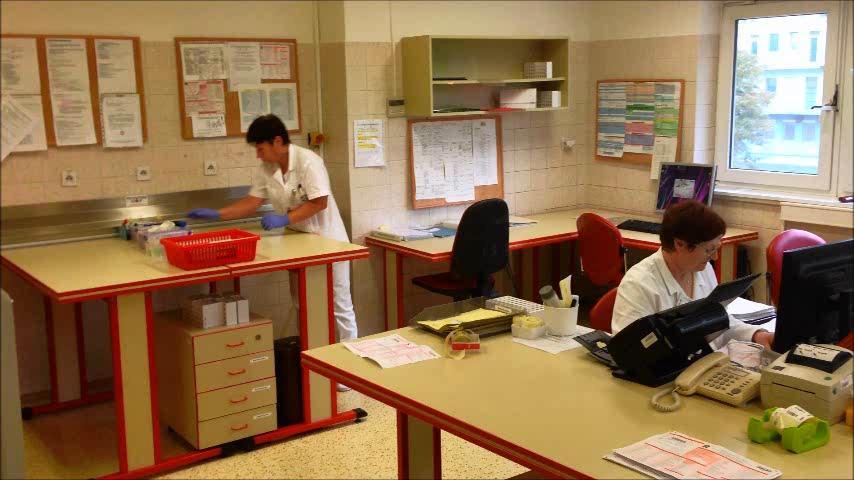

14 Lab video (příklad)

16 Doing now what patients need next
