1 5 Frekvenční měnič pro čerpadla a ventilátory 111 SINAMICS G120P BT Rozsah výkonů: 0.37 kw až 75 kw (IP20) / 90 kw () Rozsah napětí: 3AC V Standardně na přístroji RS485: /USS, Modbus/RTU, BACnetMS/TP Volitelně PROFIBUS DP, CANopen 4 interní PID regulátory Vysoký stupeň krytí /UL Typ 12 a IP20 S integrovaným EMC filtrem třídy A (C2) nebo třídy B (C1) (volitelné) Modulární struktura výkonové a řídicí jednotky Použití Frekvenční měniče pro energeticky optimalizované řízení otáček motorů čerpadel a ventilátorů v aplikacích technologie budov: Řízení otáček ventilátoru přiváděného a odváděného vzduchu místnosti dle požadavku Řízení otáček oběhových čerpadel v zařízeních pro vytápění, větrání a klimatizaci dle požadavku Zvyšování tlaku a řízení výšky hladiny v aplikacích s čerpadly CM2N5111cz Building Technologies

2 Funkce V měniči jsou implementované funkce, vhodné speciálně pro čerpadla a ventilátory: Automatický restart Opětovný náběh po výpadku síťového napětí nebo po poruše Letmý start Připojení měniče na běžící motor ECO režim Úspory energie díky automatickému přizpůsobení proudu motoru aktuální zátěži, např. pro aplikace s menší dynamikou a konstantní požadovanou hodnotou otáček Kaskádové řízení motorů Jeden měnič lze použít pro řízení až 4 motorů v závislosti na zátěži, např. pro řízení často se měnících objemových průtoků Hibernační režim Klidový režim pro optimalizaci řízení a úsporu energie 4 integrované PID regulátory K řízení otáček motoru závislých na tlaku, teplotě, průtoku, výšce hladiny, kvalitě vzduchu nebo dalších veličin Speciální režim frekvenčního měniče v případě požáru (ESM - Essential Service Mode ) Multi-zónový regulátor Regulace jedné zóny s až 3 čidly tlaku nebo teploty nebo Regulace dvou nezávislých zón, každá s jedním čidlem Režim Bypass Automatické přemostění měniče při dosažení jmenovitých otáček motoru nebo v případě poruchy Volně programovatelné spínací hodiny (7 dní, 3 spínací časy) Hodiny reálného času K řízení, založeném na čase, např. požadovaná teplota v nočním útlumu při regulaci vytápění Volně programovatelné logické funkční bloky Jako náhrada za jednoduché PLC regulátory Hlídání přehřátí motoru pomocí PTC, KTY a čidla ThermoClick Nadproudová ochrana Kontrola krouticího momentu Přepěťová ochrana (Vdc_max regulátor) Funkce brzdění jednosměrným proudem Typy Konstrukce Frekvenční měnič SINAMICS G120P BT se skládá z řídicí jednotky SINAMICS CU230P-2 BT a výkonové jednotky SINAMICS PM230, určené k řízení čerpadel a ventilátorů a ovládacího panelu event. záslepky. Ovládací panel nebo záslepka není součástí dodávky a musí být objednáno samostatně. CU230P-2 je k dispozici v následujících provedeních: CU230P-2 BT s komunikačním rozhraním RS485 pro USS, Modbus RTU a BACnet MS/TP. Toto je standardně součástí dodávky měniče SINAMICS G120P. CU230P-2 CAN s komunikačním rozhraním CANopen. Není součástí standardní dodávky. Je třeba objednat zvlášť. CU230P-2 DP s komunikačním rozhraním PROFIBUS DP. Není součástí standardní dodávky. Je třeba objednat zvlášť. Výkonový modul PM230 je k dispozici v následujících verzích: s integrovaným EMC filtrem A (C2) nebo integrovaným EMC filtrem B (C1) 2 / 16

3 IP20 s integrovaným EMC filtrem A (C2) nebo bez filtru s externím EMC filtrem B (C1) IP20 s integrovaným filtrem A, nebo bez filtru, v Push-Through verzi (není k dispozici jako sestava. Musí být objednán zvlášť.) Sada G120P BT Řídicí jednotka CU230P-2 BT Včetně sady pro stínění Výkonová jednotka PM230 UP55/UL Typ 12 3 AC V Samostatné objednávky Ovládací panel IOP Inteligentní ovládací panel Nebo BOP-2 Základní ovl. panel Nebo BCOVER Záslepka Volitelné příslušenství Paměťová karta Sada pro připojení měniče k PC KIT2 CU230P-2 DP (PROFIBUS DP) CU230p-2 CAN (CANopen) Náhradní díly Sada malých montážních dílů Náhradní ventilátory měniče Poznámka Verze IP20 o velikostech A-C obsahuje set pro stínění pro výkonový modul PM230. U velikostí D-F je třeba objednat set pro stínění zvlášť, pokud je požadováno. Označení sestav G120P BT Objednací číslo / MLFB Typ Třída Stupeň filtru krytí Velikost Výkon (kw) 6SL3200-6AM11-3AH0 G120P-0.37/35A A A SL3200-6AM11-7AH0 G120P-0.55/35A A A SL3200-6AM12-2AH0 G120P-0.75/35A A A SL3200-6AM13-1AH0 G120P-1.1/35A A A 1.1 6SL3200-6AM14-1AH0 G120P-1.5/35A A A 1.5 6SL3200-6AM15-8AH0 G120P-2.2/35A A A 2.2 6SL3200-6AM17-7AH0 G120P-3/35A A A 3 6SL3200-6AM21-0AH0 G120P-4/35A A B 4 6SL3200-6AM21-3AH0 G120P-5.5/35A A B 5.5 6SL3200-6AM21-8AH0 G120P-7.5/35A A B 7.5 6SL3200-6AM22-6AH0 G120P-11/35A A C 11 6SL3200-6AM23-2AH0 G120P-15/35A A C 15 6SL3200-6AM23-8AH0 G120P-18.5/35A A C SL3200-6AM24-5AH0 G120P-22/35A A D 22 6SL3200-6AM26-0AH0 G120P-30/35A A D 30 6SL3200-6AM27-5AH0 G120P-37/35A A E 37 6SL3200-6AM28-8AH0 G120P-45/35A A E 45 6SL3200-6AM31-1AH0 G120P-55/35A A F 55 6SL3200-6AM31-4AH0 G120P-75/35A A F 75 6SL3200-6AM31-7AH0 G120P-90/35A A F 90 6SL3200-6AM11-3BH0 G120P-0.37/35B B A SL3200-6AM11-7BH0 G120P-0.55/35B B A SL3200-6AM12-2BH0 G120P-0.75/35B B A SL3200-6AM13-1BH0 G120P-1.1/35B B A 1.1 6SL3200-6AM14-1BH0 G120P-1.5/35B B A / 16

4 6SL3200-6AM15-8BH0 G120P-2.2/35B B A 2.2 6SL3200-6AM17-7BH0 G120P-3/35B B A 3 6SL3200-6AM21-0BH0 G120P-4/35B B B 4 6SL3200-6AM21-3BH0 G120P-5.5/35B B B 5.5 6SL3200-6AM21-8BH0 G120P-7.5/35B B B 7.5 6SL3200-6AM22-6BH0 G120P-11/35B B C 11 6SL3200-6AM23-2BH0 G120P-15/35B B C 15 6SL3200-6AM23-8BH0 G120P-18.5/35B B D SL3200-6AM24-5BH0 G120P-22/35B B D 22 6SL3200-6AM26-0BH0 G120P-30/35B B D 30 6SL3200-6AM27-5BH0 G120P-37/35B B E 37 6SL3200-6AM28-8BH0 G120P-45/35B B E 45 6SL3200-6AM31-1BH0 G120P-55/35B B F 55 6SL3200-6AM31-4BH0 G120P-75/35B B F 75 6SL3200-6AM31-7BH0 G120P-90/35B B F 90 Označení sestav G120P BT IP20 Objednací číslo / MLFB Typ Třída Stupeň filtru krytí IP20 Velikost Výkon (kw) 6SL3200-6AE11-3AH0 G120P-0.37/32A A IP20 A 0,37 6SL3200-6AE11-7AH0 G120P-0.55/32A A IP20 A 0,55 6SL3200-6AE12-2AH0 G120P-0.75/32A A IP20 A 0,75 6SL3200-6AE13-1AH0 G120P-1.1/32A A IP20 A 1,1 6SL3200-6AE14-1AH0 G120P-1.5/32A A IP20 A 1,5 6SL3200-6AE15-8AH0 G120P-2.2/32A A IP20 A 2,2 6SL3200-6AE17-7AH0 G120P-3/32A A IP20 A 3 6SL3200-6AE21-0AH0 G120P-4/32A A IP20 B 4 6SL3200-6AE21-3AH0 G120P-5.5/32A A IP20 B 5,5 6SL3200-6AE21-8AH0 G120P-7.5/32A A IP20 B 7,5 6SL3200-6AE22-6AH0 G120P-11/32A A IP20 C 11 6SL3200-6AE23-2AH0 G120P-15/32A A IP20 C 15 6SL3200-6AE23-8AH0 G120P-18.5/32A A IP20 C 18,5 6SL3200-6AE24-5AH0 G120P-22/32A A IP20 D 22 6SL3200-6AE26-0AH0 G120P-30/32A A IP20 D 30 6SL3200-6AE27-5AH0 G120P-37/32A A IP20 E 37 6SL3200-6AE28-8AH0 G120P-45/32A A IP20 E 45 6SL3200-6AE31-1AH0 G120P-55/32A A IP20 F 55 6SL3200-6AE31-4AH0 G120P-75/32A A IP20 F 75 6SL3200-6AE11-3BH0 G120P-0.37/32B B IP20 A 0,37 6SL3200-6AE11-7BH0 G120P-0.55/32B B IP20 A 0,55 6SL3200-6AE12-2BH0 G120P-0.75/32B B IP20 A 0,75 6SL3200-6AE13-1BH0 G120P-1.1/32B B IP20 A 1,1 6SL3200-6AE14-1BH0 G120P-1.5/32B B IP20 A 1,5 6SL3200-6AE15-8BH0 G120P-2.2/32B B IP20 A 2,2 6SL3200-6AE17-7BH0 G120P-3/32B B IP20 A 3 6SL3200-6AE21-0BH0 G120P-4/32B B IP20 B 4 6SL3200-6AE21-3BH0 G120P-5.5/32B B IP20 B 5,5 6SL3200-6AE21-8BH0 G120P-7.5/32B B IP20 B 7,5 6SL3200-6AE22-6BH0 G120P-11/32B B IP20 C 11 6SL3200-6AE23-2BH0 G120P-15/32B B IP20 C 15 6SL3200-6AE23-8BH0 G120P-18.5/32B B IP20 C 18,5 6SL3200-6AE24-5BH0 G120P-22/32B B IP20 D 22 6SL3200-6AE26-0BH0 G120P-30/32B B IP20 D 30 6SL3200-6AE27-5BH0 G120P-37/32B B IP20 E 37 4 / 16

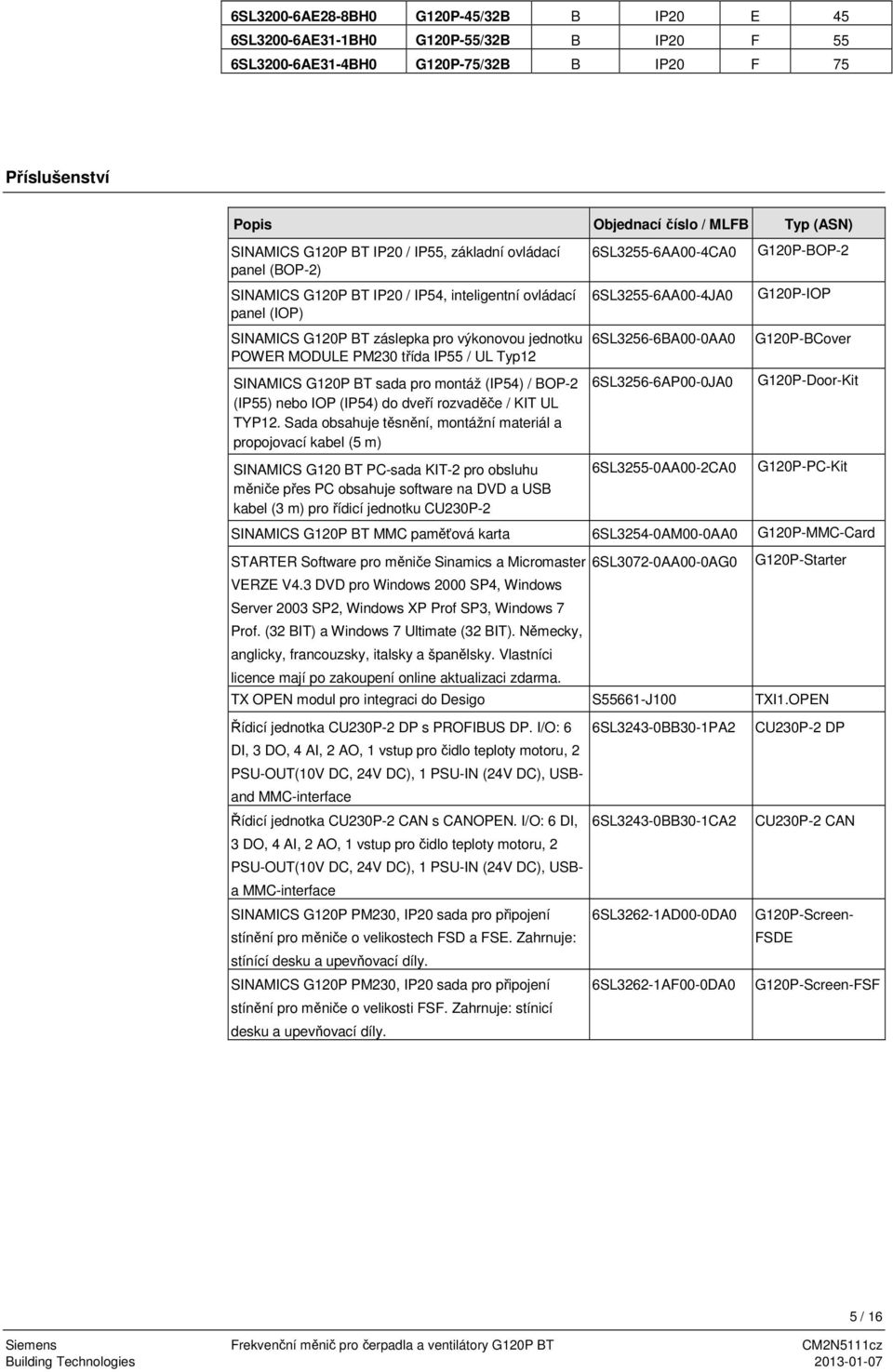

5 6SL3200-6AE28-8BH0 G120P-45/32B B IP20 E 45 6SL3200-6AE31-1BH0 G120P-55/32B B IP20 F 55 6SL3200-6AE31-4BH0 G120P-75/32B B IP20 F 75 Příslušenství Popis Objednací číslo / MLFB Typ (ASN) SINAMICS G120P BT IP20 /, základní ovládací panel (BOP-2) SINAMICS G120P BT IP20 / IP54, inteligentní ovládací panel (IOP) SINAMICS G120P BT záslepka pro výkonovou jednotku POWER MODULE PM230 třída / UL Typ12 SINAMICS G120P BT sada pro montáž (IP54) / BOP-2 () nebo IOP (IP54) do dveří rozvaděče / KIT UL TYP12. Sada obsahuje těsnění, montážní materiál a propojovací kabel (5 m) SINAMICS G120 BT PC-sada KIT-2 pro obsluhu měniče přes PC obsahuje software na DVD a USB kabel (3 m) pro řídicí jednotku CU230P-2 6SL3255-6AA00-4CA0 6SL3255-6AA00-4JA0 6SL3256-6BA00-0AA0 6SL3256-6AP00-0JA0 G120P-BOP-2 G120P-IOP G120P-BCover G120P-Door-Kit 6SL3255-0AA00-2CA0 G120P-PC-Kit SINAMICS G120P BT MMC paměťová karta 6SL3254-0AM00-0AA0 G120P-MMC-Card STARTER Software pro měniče Sinamics a Micromaster 6SL3072-0AA00-0AG0 VERZE V4.3 DVD pro Windows 2000 SP4, Windows Server 2003 SP2, Windows XP Prof SP3, Windows 7 Prof. (32 BIT) a Windows 7 Ultimate (32 BIT). Německy, anglicky, francouzsky, italsky a španělsky. Vlastníci licence mají po zakoupení online aktualizaci zdarma. G120P-Starter TX OPEN modul pro integraci do Desigo S55661-J100 TXI1.OPEN Řídicí jednotka CU230P-2 DP s PROFIBUS DP. I/O: 6 DI, 3 DO, 4 AI, 2 AO, 1 vstup pro čidlo teploty motoru, 2 PSU-OUT(10V DC, 24V DC), 1 PSU-IN (24V DC), USBand MMC-interface Řídicí jednotka CU230P-2 CAN s CANOPEN. I/O: 6 DI, 3 DO, 4 AI, 2 AO, 1 vstup pro čidlo teploty motoru, 2 PSU-OUT(10V DC, 24V DC), 1 PSU-IN (24V DC), USBa MMC-interface SINAMICS G120P PM230, IP20 sada pro připojení stínění pro měniče o velikostech FSD a FSE. Zahrnuje: stínící desku a upevňovací díly. SINAMICS G120P PM230, IP20 sada pro připojení stínění pro měniče o velikosti FSF. Zahrnuje: stínicí desku a upevňovací díly. 6SL3243-0BB30-1PA2 6SL3243-0BB30-1CA2 6SL3262-1AD00-0DA0 6SL3262-1AF00-0DA0 CU230P-2 DP CU230P-2 CAN G120P-Screen- FSDE G120P-Screen-FSF 5 / 16

6 Náhradní díly Popis Řídicí jednotka CU230P-2 BT s USS, MODBUS RTU, BACNET MS/TP. I/O: 6 DI, 3 DO, 4 AI, 2 A0, 1 vstup pro čidlo teploty motoru, 2 PSU-OUT(10V DC, 24V DC), 1 PSU-IN (24V DC), USB- a MMC interface. SINAMICS G120 CU sada pro připojení stínění KIT 1 zahrnuje: připojovací desku stínění a upevňovací díly pro řídicí jednotu CU230P-2. SINAMICS G120P PM230, IP20 sada pro připojení stínění KIT pro velikosti měniče FSA. Zahrnuje: připojovací desku stínění a upevňovací díly. SINAMICS G120P PM230, IP20 sada pro připojení stínění KIT pro velikost měniče FSB. Zahrnuje: připojovací desku stínění a upevňovací díly. SINAMICS G120P PM230, IP20 sada pro připojení stínění KIT pro velikost měniče FSC. Zahrnuje: připojovací desku stínění a upevňovací díly. SINAMICS G120P malé montážní díly pro výkonovou jednotku PM230 / UL Typ 12 FSA SINAMICS G120P malé montážní díly pro výkonovou jednotku PM230 / UL Typ 12 FSB G120P SINAMICS G120P malé montážní díly pro výkonovou jednotku PM230 / UL Typ 12 FSC G120P SINAMICS G120P malé montážní díly pro výkonovou jednotku PM230 / UL Typ 12 FSD G120P SINAMICS G120P malé montážní díly pro výkonovou jednotku PM230 / UL Typ 12 FSE G120P SINAMICS G120P malé montážní díly pro výkonovou jednotku PM230 / UL Typ 12 FSF G120P Vnější ventilátor měniče pro PM230 IP20 a /UL Typ 12 FSA a PM2x0-2 Push-Through FSA Vnější ventilátor měniče pro PM230 IP20 a /UL Typ 12 FSA a PM2x0-2 Push-Through FSB Vnější ventilátor měniče pro PM230 IP20 a /UL Typ 12 FSA a PM2x0-2 Push-Through FSC Vnější ventilátor pro PM230 IP20 FSD a FSE Vnější ventilátor pro PM230 IP20 FSF Vnitřní ventilátor měniče pro PM230 /UL Typ 12 FSA, FSB a FSC Vnější ventilátor měniče pro PM230 /UL Typ 12 FSD a FSE Vnější ventilátor měniče pro PM230 /UL Typ 12 FSF Vnitřní ventilátor měniče pro PM230 /UL Typ 12 FSD, FSE a FSF Objednací číslo / MLFB Typ (ASN) 6SL3243-6BB30-1HA2 CU230P-2 BT 6SL3264-1EA00-0FA0 G120P-CUScreen 6SL3266-1EA00-0KA0 G120P-Screen-FSA 6SL3266-1EB00-0KA0 G120P-Screen-FSB 6SL3266-1EC00-0KA0 G120P-Screen-FSC 6SL3200-0SK02-0AA0 G120P-MSetFSA- 6SL3200-0SK03-0AA0 G120P-MSetFSB- 6SL3200-0SK04-0AA0 G120P-MSetFSC- 6SL3200-0SK05-0AA0 G120P-MSetFSD- 6SL3200-0SK06-0AA0 G120P-MSetFSE- 6SL3200-0SK07-0AA0 G120P-MSetFSF- 6SL3200-0SF21-0AA0 G120P-FExtFSA 6SL3200-0SF22-0AA0 G120P-FExtFSB 6SL3200-0SF23-0AA0 G120P-FExtFSC 6SL3200-0SF05-0AA0 G120P-FExtFSDE- IP20 6SL3200-0SF08-0AA0 G120P-FExtFSF- IP20 6SL3200-0SF31-0AA0 G120P-FIntFSAC- 6SL3200-0SF24-0AA0 G120P-FExtFSDE- 6SL3200-0SF26-0AA0 G120P-FExtFSF- 6SL3200-0SF32-0AA0 G120P-FIntFSDF- Software Software pro uvedení do provozu pomocí PC STARTER je součástí dodávky sestavy SINAMICS G120P BT. Aktuální verzi lze nalézt na STARTER je také součástí sady KIT-2 SINAMICS G120P-PC-KIT nebo může být objednán zvlášť. Viz. kapitola Příslušenství. 6 / 16

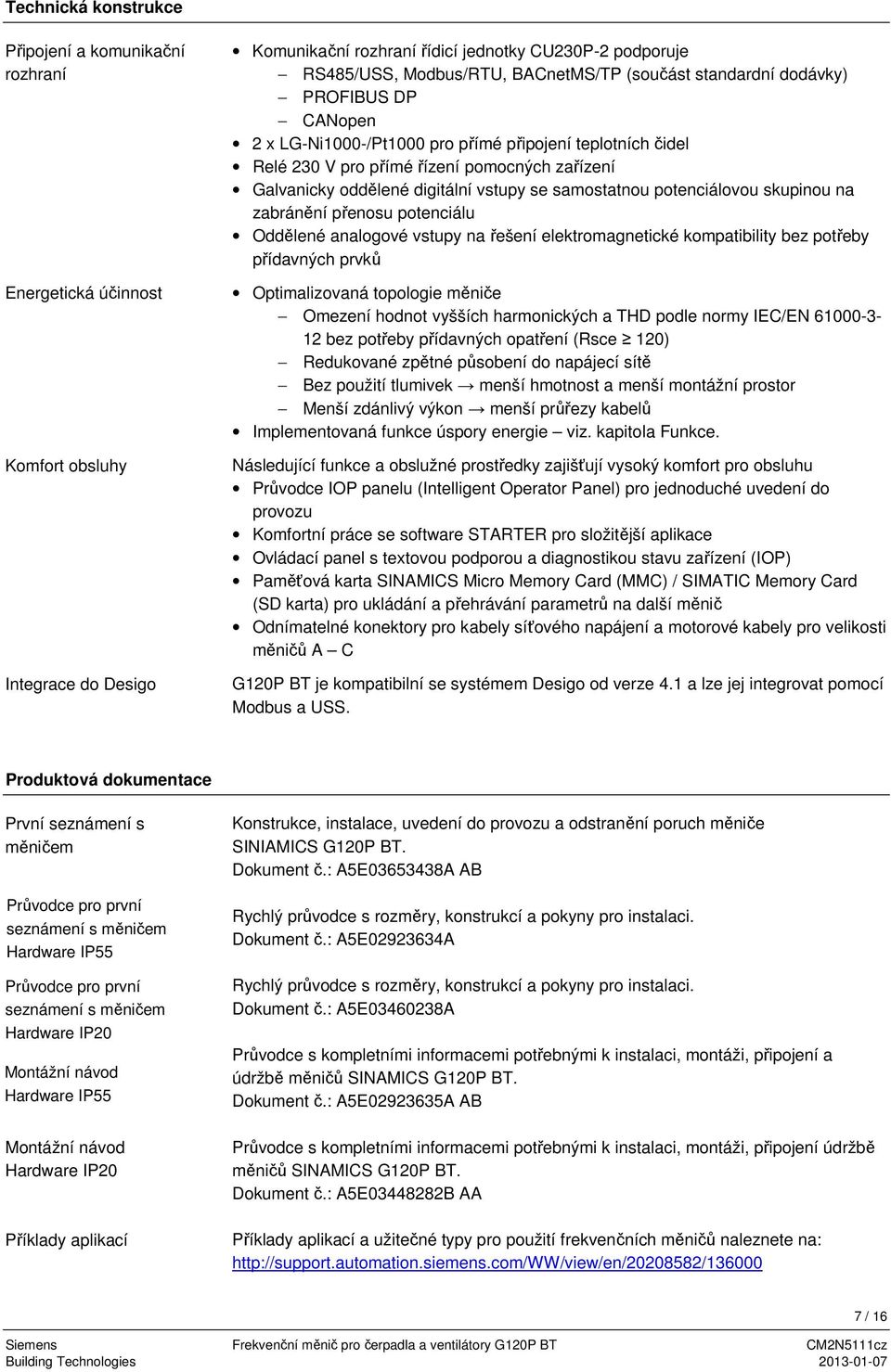

7 Technická konstrukce Připojení a komunikační rozhraní Energetická účinnost Komfort obsluhy Integrace do Desigo Komunikační rozhraní řídicí jednotky CU230P-2 podporuje RS485/USS, Modbus/RTU, BACnetMS/TP (součást standardní dodávky) PROFIBUS DP CANopen 2 x LG-Ni1000-/Pt1000 pro přímé připojení teplotních čidel Relé 230 V pro přímé řízení pomocných zařízení Galvanicky oddělené digitální vstupy se samostatnou potenciálovou skupinou na zabránění přenosu potenciálu Oddělené analogové vstupy na řešení elektromagnetické kompatibility bez potřeby přídavných prvků Optimalizovaná topologie měniče Omezení hodnot vyšších harmonických a THD podle normy IEC/EN bez potřeby přídavných opatření (Rsce 120) Redukované zpětné působení do napájecí sítě Bez použití tlumivek menší hmotnost a menší montážní prostor Menší zdánlivý výkon menší průřezy kabelů Implementovaná funkce úspory energie viz. kapitola Funkce. Následující funkce a obslužné prostředky zajišťují vysoký komfort pro obsluhu Průvodce IOP panelu (Intelligent Operator Panel) pro jednoduché uvedení do provozu Komfortní práce se software STARTER pro složitější aplikace Ovládací panel s textovou podporou a diagnostikou stavu zařízení (IOP) Paměťová karta SINAMICS Micro Memory Card (MMC) / SIMATIC Memory Card (SD karta) pro ukládání a přehrávání parametrů na další měnič Odnímatelné konektory pro kabely síťového napájení a motorové kabely pro velikosti měničů A C G120P BT je kompatibilní se systémem Desigo od verze 4.1 a lze jej integrovat pomocí Modbus a USS. Produktová dokumentace První seznámení s měničem Průvodce pro první seznámení s měničem Hardware Průvodce pro první seznámení s měničem Hardware IP20 Montážní návod Hardware Montážní návod Hardware IP20 Příklady aplikací Konstrukce, instalace, uvedení do provozu a odstranění poruch měniče SINIAMICS G120P BT. Dokument č.: A5E A AB Rychlý průvodce s rozměry, konstrukcí a pokyny pro instalaci. Dokument č.: A5E A Rychlý průvodce s rozměry, konstrukcí a pokyny pro instalaci. Dokument č.: A5E A Průvodce s kompletními informacemi potřebnými k instalaci, montáži, připojení a údržbě měničů SINAMICS G120P BT. Dokument č.: A5E A AB Průvodce s kompletními informacemi potřebnými k instalaci, montáži, připojení údržbě měničů SINAMICS G120P BT. Dokument č.: A5E B AA Příklady aplikací a užitečné typy pro použití frekvenčních měničů naleznete na: 7 / 16

8 Všeobecné informace o výrobku Provozní pokyny pro řídicí jednotku Seznam parametrů řídicí jednotky Desigo PICS Katalogové listy: systémové komponenty Detailní informace a podpůrné nástroje pro frekvenční měniče naleznete na: Návod k instalaci, uvedení do provozu a obsluhu řídicích jednotek CU230P-2. Dokument č.: A5E B AD Příručka se seznamem parametrů a chybových hlášení. Dokument č.: A5E B AE Pokyny k uvedení do provozu a integraci do systému Desigo včetně parametrů pro nastavení. Dokument č.: CM SINAMICS BACnet Protocol Implementation Conformance Statement Dokument č.: CM2Y5111 Katalogové listy se základními informacemi doplňkových komponent IOP, BOP-2 a záslepky. Dokument č.: CM1N5116cz Poznámky Projektování Instalace Uvedení do provozu Provoz Údržba Software SIZER pomáhá při projektování měničů rozsáhlými základními fyzikálními a technickými informacemi. Pro použití bez rozvaděče, resp. montáž na stěnu pro použití se záslepkou BCOVER nebo s BOP-2 IP 54 pro použití s IOP Následující prostředky umožňují provést rychlé uvedení do provozu bez odborných znalostí: Software STARTER s grafickými šablonami pro standardní aplikace Aplikačně-specifický průvodce (IOP) Uživatelsky definovaný seznam parametrů s redukovaným počtem parametrů (volitelné) Jednoduché místní uvedení do provozu s použitím přenosného ovládacího panelu Sériové uvedení do provozu pomocí funkce kopírování s IOP nebo MMC kartou Uvedení do provozu bez dokumentace s integrovanými pomocnými funkcemi (IOP) Řídicí jednotka má dvě LED diody, RDY (Ready) a BE (buss errror) k indikaci stavu měniče (pomocí blikající/svítící červené/zelené LED). U měniče G120P BT lze vyměnit výkonovou jednotku bez opětovného uvedení do provozu. Díky modulární konstrukce je třeba v případě opravy vyměnit pouze vadný prvek. G120P BT má komfortní údržbu. Interní ventilátory měniče je třeba zkontrolovat event. vyměnit každých provozních hodin. 8 / 16

9 Technické údaje Elektrické údaje Výkon kw (nízké přetížení LO) Síťové napájení 3 AC V ±10 % Síťová frekvence Hz Přetížitelnost rozměry A - C 1.5x jmenovitý výstupní proud (150 %) během 3 (nízké přetížení LO) s každých 300 s 1.1x jmenovitý výstupní proud (110 %) během 57 s každých 300 s Přetížitelnost rozměry D - F 1.1x jmenovitý výstupní proud (110 %) během (nízké přetížení LO) 60 s každých 300 s Jmenovitý vstupní proud A (LO: at 40 C) A (IP20) Jmenovitý výstupní proud A () (LO: at 40 C) A (IP20) Provozní teplota 0 C to 60 C p ři redukci výkonu (viz. Kapitola Faktory redukce výkonu) Relativní vlhkost < 95 % RV, bez kondenzace Výstupní frekvence Hz Pulzní frekvence 4 khz (tovární nastavení) do 16 khz Pulzní frekvence může být ručně změněna po krocích 2 khz Rozsah maskovaných frekvencí 4, parametrizovatelné Konstantní frekvence 15, programovatelné Digitální vstupy a výstupy 6 DI, 3 DO, 4 AI, 2 AO 1 x KTY/PTC/ThermoClick čidlo 2 x PSU-out (DC 10 V, DC 24 V) 1 x PSU-in (DC 24 V) Mechanické údaje Chvění Transport 1) podle EN Provoz Testovací hodnoty podle EN Rázové namáhání Transport 1) podle EN Všechna zařízení a komponenty Provoz Testovací hodnoty podle EN velikosti A až F Třída 2M3 Třída 3M2 Třída 2M3 Třída 3M2 Okolní podmínky Třída ochrany podle EN Ochrana před fyzickým dotykem podle EN Povolená teplota okolí resp. okolního chladicího vzduchu během provozu pro výkonové komponenty a výkonové moduly ze strany sítě Nízké přetížení (low overload LO) Vysoké přetížení (high overload HO) Povolená teplota okolí resp. Okolního chladicího vzduchu během provozu pro řídicí jednotky a přídavné systémové komponenty Třída I (se systémem ochranného vodiče) a třída III (PELV) Při použití 0 40 C ( F) bez redukce výkonu > C s redukcí výkonu (viz. Faktory redukce výkonu) 0 50 C ( F) bez redukce výkonu > C s redukcí výkonu (viz. Faktory redukce výkonu) s CU230P-2: C ( F) s IOP: C ( F) s BOP-2: C ( F) se záslepkou: C ( F) do nadmořské výšky m 9 / 16

10 Klimatické okolní podmínky: Skladování 1) podle EN Transport 1) podle EN Provoz podle EN Třída životního prostředí/chemické škodlivé látky: Skladování 1) podle EN Transport 1) to EN Provoz podle EN Třída 1K3 Teplota -25 až +55 C. Třída 2K4 Teplota C, max. Vlhkost vzduchu 95 % při 40 C Třída 3K3 Kondenzace, stříkající voda a vytváření ledu není dovoleno (EN 60204, part 1) Třída 1C2 Třída 2C2 Třída 3C2 Organické/biologické vlivy: Skladování 1) podle EN Transport 1) podle EN Provoz podle EN Stupeň znečištění podle EN Třída 1B1 Třída 2B1 Třída 3B1 2 Normy a standardy Shoda se standardy Označení CE Směrnice o EMC podle EN : 2004 Velikosti FSA až FSF s integrovaným síťovým filtrem, třída A Velikosti FSA až FSF s integrovaným nebo externím síťovým filtrem, třída B Elektrické měniče s proměnnými otáčkami Část 3: EMC produktová norma včetně speciálních procedur testování Elektromagnetická kompatibilita, část 3-12: Limitní hodnoty pro proudy vyšších harmonických 1) Balení pro transport 2) UL certifikát pro velikosti FSD až FSF 3) Se stíněným motorovým kabelem do 25 m UL 2), CE, c-tick podle směrnice pro nízké napětí 2006/95/EC Kategorie C2 3) (odpovídá třídě A podle EN 55011) Kategorie C1 3) (odpovídá třídě B podle EN pro emise rušení přes vodiče) EN : 2004 EN : 2011 (Rsce > 250) 10 / 16

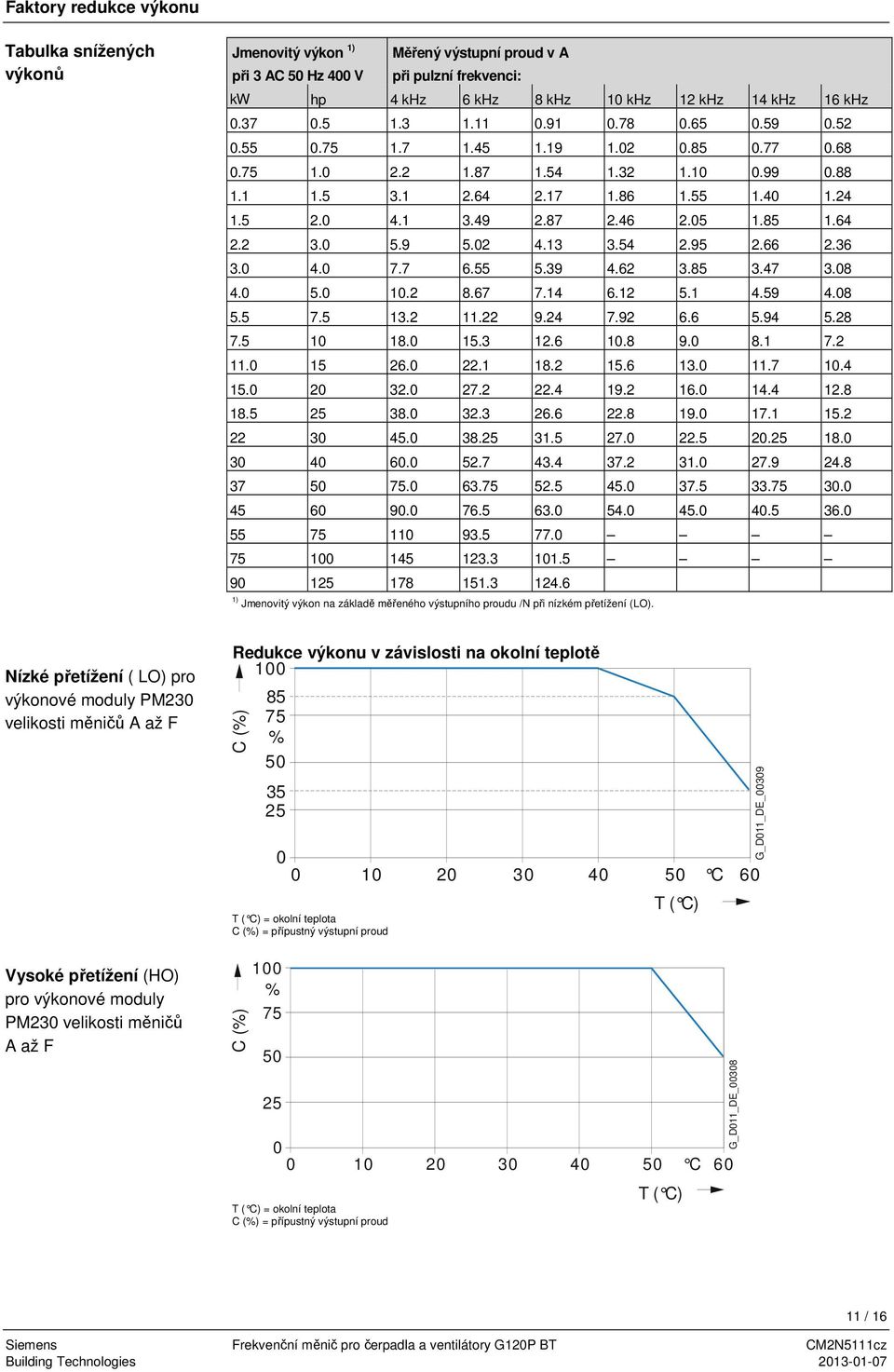

11 Faktory redukce výkonu Tabulka snížených výkonů Jmenovitý výkon 1) při 3 AC 50 Hz 400 V Měřený výstupní proud v A při pulzní frekvenci: kw hp 4 khz 6 khz 8 khz 10 khz 12 khz 14 khz 16 khz ) Jmenovitý výkon na základě měřeného výstupního proudu /N při nízkém přetížení (LO). Nízké přetížení ( LO) pro výkonové moduly PM230 velikosti měničů A až F Redukce výkonu v závislosti na okolní teplotě 100 C (%) % C G_D011_DE_ T ( C) = okolní teplota C (%) = přípustný výstupní proud T ( C) Vysoké přetížení (HO) pro výkonové moduly PM230 velikosti měničů A až F C (%) 100 % C G_D011_DE_ T ( C) = okolní teplota C (%) = přípustný výstupní proud T ( C) 11 / 16

12 Přípustný výstupní proud závislý na nadmořské výšce Redukce výkonu závislá na tlaku vzduchu nadmořské výšky 100 % C (%) m 4000 H (m) H (m) = nadmořská výška místa instalace v metrech C (%) = přípustný výstupní proud G_D011_DE_00104 Přípustné vstupní napětí závislé na nadmořské výšce U (%) 100 % m 4000 H (m) H (m) = nadmořská výška místa instalace v metrech U (%) = přípustný výstupní proud G_D011_DE_00105 Přípustný výstupní proud závislý na síťovém napětí Redukce výkonu v závislosti na síťovém napájení 100 % 80 C (%) V U (V) U (V) = síťové napětí C (%) = přípustný výstupní proud G_D011_DE_00324 Přípustný jmenovitý výkon závislý na síťovém napětí P (%) 100 % V U (V) U (V) = síťové napětí P (%) = přípustný jmenovitý výkon G_D011_DE_ / 16

13 Schéma zapojení MMC/ SD 4. 7 k? AI0+ AI V 0 V A D BOP-2/IOP interface IOP BOP-2 ESC OK DI0 DI1 DI2 DI3 DI4 DI AI1+ 11 AI1-5 DI0 6 DI1 7 DI2 8 DI3 16 DI4 17 DI5 A D Digital inputs ON OFF USB interface for PC tools DIP switch Analog inputs 0 to 20 ma AI0 AI1 0 to 10 V DIP switch for fieldbus address PC inverter connection kit V PTC/KTY 0 to 20 ma max. 500? 0 to 20 ma max. 500? 69 9 U24V 28 U0V 69 DI COM AO0+ 13 AO0-26 AO1+ 27 AO1-20 COM A A A D D D ON OFF (1) Bit 0 (2) (4) (8) (16) (32) (64) Bit 1 Bit 2 DIP switch Analog input 0 to 20 ma Bit 3 Bit 4 Control Unit CU230P-2 Bit 5 Bit 6 DO0 19 NO 18 NC DO1 22 COM 21 NO TEMP AI2 25 COM PM-IF interface Power Module DO2 24 NO 23 NC V 32 0 V From external source Temperature sensor Ni1000 or AI2+ Temperature sensor Ni1000 or AI3+ Voltage output 10 V AI2+/ Ni1000 GND AI3+/ Ni1000 GND A D A D +10 V OUT GND Communication interface G_D011_EN_00362 Schéma zapojení řídicí jednotky CU230P-2 BT 13 / 16

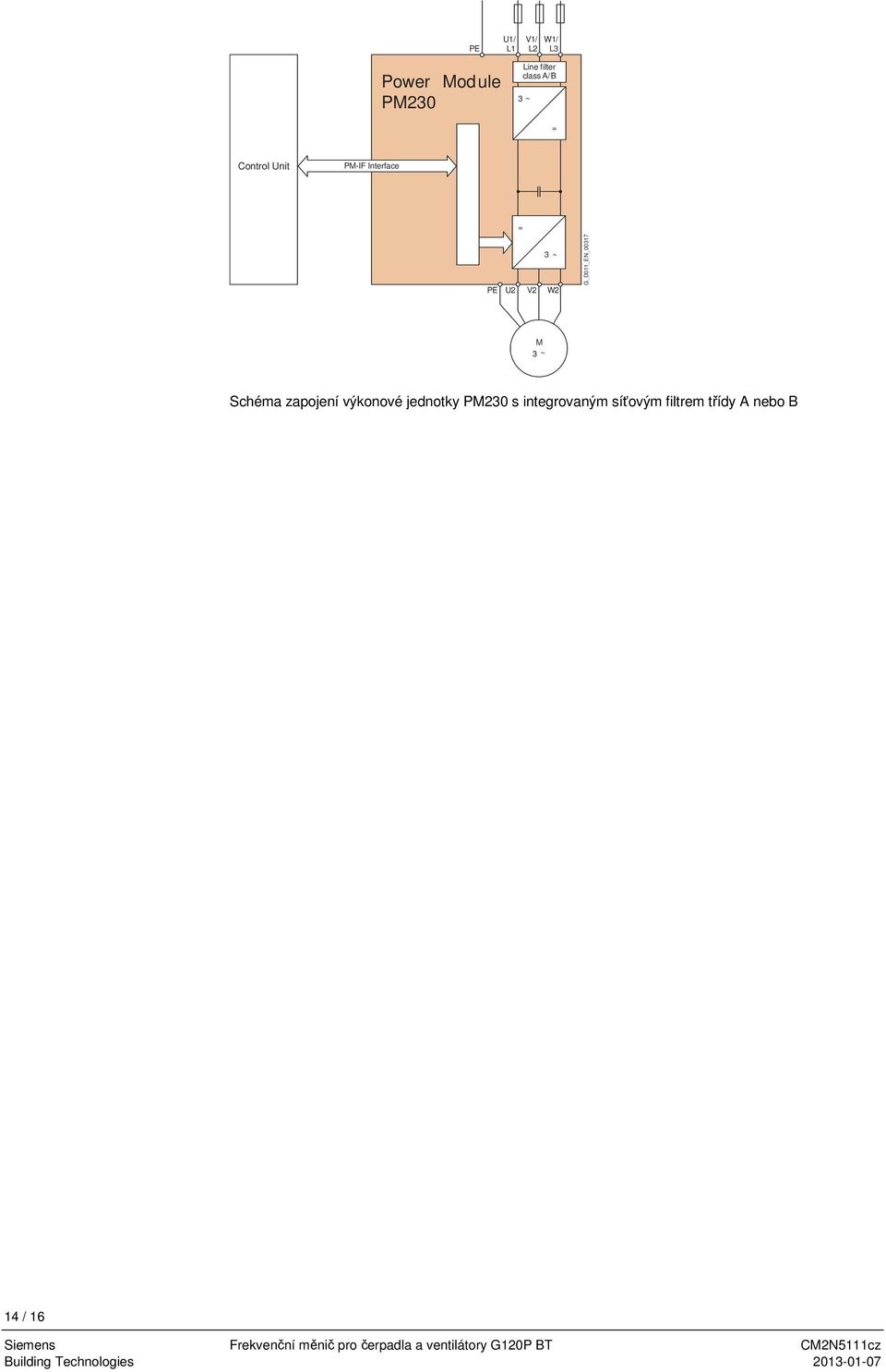

14 PE Power Mod ule PM230 U1/ L1 Line filter class A/B 3 ~ V1/ W1/ L2 L3 = Control Unit PM-IF Interface = PE U2 V2 3 ~ W2 G_D011_EN_00317 M 3 ~ Schéma zapojení výkonové jednotky PM230 s integrovaným síťovým filtrem třídy A nebo B 14 / 16

15 Rozměry Rozměry výkonové jednotky PM230, s integrovaným síťovým filtrem A/B Velikost měniče W H T1 s IOP Rozměry v mm T1 se záslepkou / BOP-2 T2 bez záslepky A B C D E F / 16
