1 Petr Ondráček únor 2010 Analytické systémy řady cobas 30 let vývoje biochemických analyzátorů

2 Analyzátory Hitachi historie vývoje

3 Analyzátory Hitachi historie vývoje cobas 8000 cobas 4000 cobas 6000 MODULAR 99 HITACHI 912 ELECSYS 2010 HITACHI 902 HITACHI 917 HITACHI 911 HITACHI 717 HITACHI 704 HITACHI 705

cobas 4000 series cobas c 311 - Kompaktní a spolehlivý Výkon 300 testů/h.

4 cobas 4000 series cobas c Kompaktní a spolehlivý Výkon 300 testů/h. (max. 300 testů/h. fotometrie) 42 reagenčních kazet na palubě Stejná funkčnost modulární platformy První instalace v ČR příští týden Společný cobas modular uživatelský interface Detekce sraženiny Test specifické Serum Indexy Aplikace HbA1c z plné krve Ultrazvukové míchání reagencií a vzorků Online update aplikací, cílových hodnot kontrol a kalibrátorů a software via cobas link 38

5 Analyzátory Hitachi historie vývoje MODULAR 99 HITACHI 912 HITACHI 917 ELECSYS 2010 HITACHI 902 HITACHI 747/400 HITACHI 911 HITACHI 717 HITACHI 747/100 HITACHI 704 HITACHI 705

6 Analyzátory Hitachi historie vývoje Výkon 800/1200 t/h Počet kanálů 45 (+3) Reagencie ve 2 kr. 100 vzorků v kole 2.Kruh pro kalib.+qc Ředění vzorků Ředění kalibrátorů Externí počítač (DOS+Hitachi windows) Uzavřený systém 5 volných kanálů HITACHI 917

+qc Ředění vzorků Ředění kalibrátorů Externí počítač

7 Modular Analytics modul P 800 Výkon 800 t/h Počet kanálů 44 (+3) Reagencie v 1 kruhu. 100 vzorků v kole 2.Kruh pro kalib.+qc Ředění vzorků Ředění kalibrátorů Externí počítač (DOS+Hitachi windows) Uzavřený systém 10 volných kanálů 1999 modul P 800

8 Analyzátory Hitachi historie vývoje Hitachi 747/100 Dispenzní princip 32 kanálů 2400 testů/hod 4 vzorkové jehly 2 kyvetové kruhy 2 fotometry

9 Analyzátory Hitachi historie vývoje Hitachi 747/100

10 Modular Analytics modul D 2400 Dispenzní princip 16 kanálů Výkon až 2400 testů/hod 4 vzorkové jehly 2 kyvetové kruhy 2 fotometry

11 Analyzátory Hitachi historie vývoje Hitachi 747/200

12 Analyzátory Hitachi historie vývoje Hitachi 747/200

13 Boeing alias Jumbo

14 Hitachi Jumbo mezi analyzátory (výkon až 9600 testů/hod)

15 Modular Analytics Připojení k pre/post-analytics Zpětná dráha Hlavní dráha Připojení k post-analytics STAT Vstup ID čtečka ISE* Modul Pracovní dráha Pracovní dráha D, P, E Modul D, P, E Modul 2 nosiče (2x 150 zkumavek) Vstup * ISE modul je součástí Core jednotky Rerun buffer Výstup

16 cobas 6000 RackFlow.exe

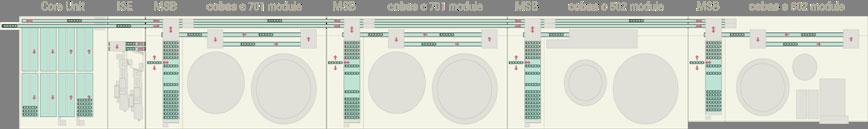

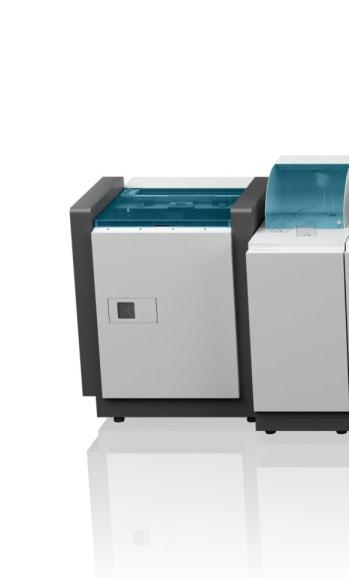

17 cobas 8000 modular analyzer Module Sample Buffer Core Unit ISE cobas c 701 module cobas c 701 module cobas c 502 module cobas e 602 module Module Sample Buffer

19 cobas 8000 modular analyzer Module Sample Buffer

cobas 8000 modular analyzer Module Sample Buffer a ISE modul Hlavní transportní dráha a zpětná dráha, Stojánky mohou přecházet mezi drahami v každém modulu ISE procesní dráha, pro kontinuální a

20 cobas 8000 modular analyzer Module Sample Buffer a ISE modul Hlavní transportní dráha a zpětná dráha, Stojánky mohou přecházet mezi drahami v každém modulu ISE procesní dráha, pro kontinuální a nezávislé dávkování vzorku ISE jednotka pro stanovení Na +, K +, CI -, jedna nebo dvě analytické jednotky s 900 nebo testů/hod Rack shuttle gate: zařízení pro přesun stojánků mezi drahami Auto QC: pozice pro 5 stojánků s kontrolovanou teplotou Random access: každý stojánek může být přesunut z jakékoliv pozice na hlavní transportní dráhu, či zpětnou dráhu a poslán do kteréhokoliv modulu (např. rerun nebo reflex) Jedna pozice pro back up funkci

21 cobas 8000 modular analyzer Inteligentní pohyb vzorku Core Unit > cobas e 602 module > cobas c 701 module > cobas c 502 module > Core Unit Nejrychlejší cesta, Optimalizace TAT

22 cobas 8000 modular analyzer series Intelligent LabPower Core unit Vstup vzorků Výstup vzorků 1,

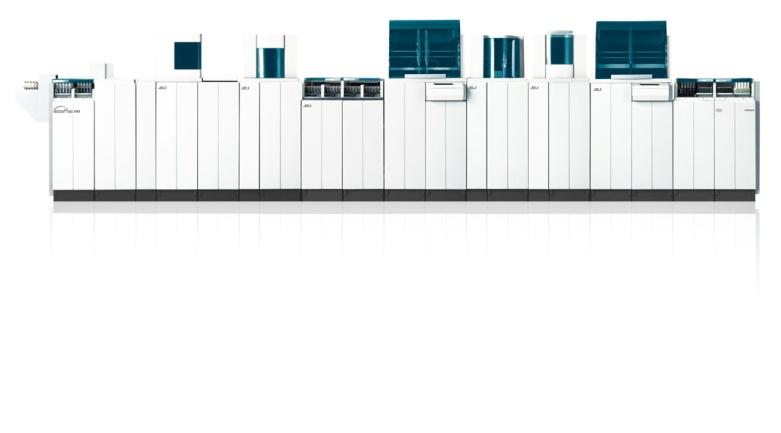

23 cobas 8000 modular analyzer series Intelligent LabPower Core jednotka Vstup vzorků Automatic

24 cobas 8000 modular analyzer series Intelligent LabPower ISE modul 1,

25 cobas 8000 modular analyzer series Intelligent LabPower modul c reagent channels 2,000 4,000 High volume clinical chemistry

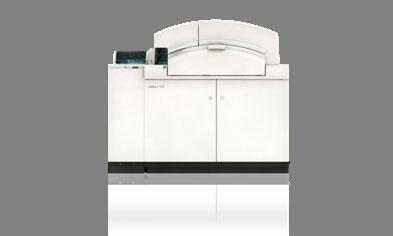

26 cobas 8000 modular analyzer series Intelligent LabPower Modul c reagent channels 600 Mid volume clinical chemistry

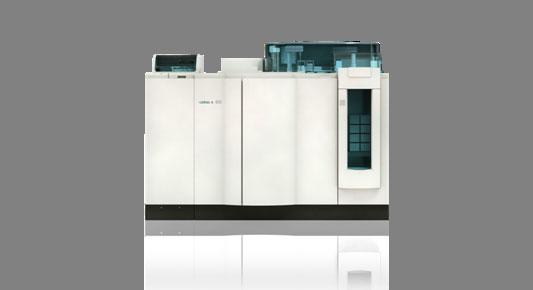

27 cobas 8000 modular analyzer series Intelligent LabPower Modul e reagent channels 170 Immunochemistry

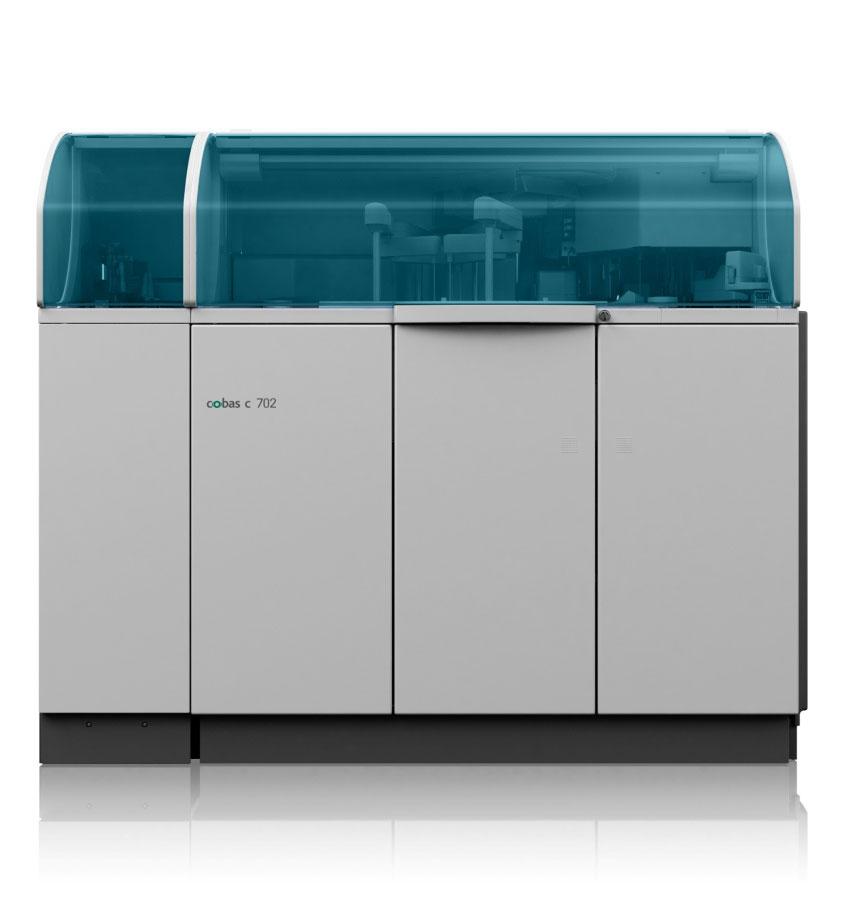

28 cobas 8000 modular analyzer series Intelligent LabPower Modul c 702 Reagent autoloader Automatické vkládání a odstraňování reagenčních kazet Automatické odzátkování Maximalizuje walk away kapacitu

29 Reagenční koncept Žádné míchání Žádná příprava

30 Reagenční koncept Walk-away time Odpad Maximální efektivita Minimální odpad

31 Děkuji Vám za pozornost ale ještě bude kino
