1 M-box Datalogger pro p ístroje ady SM Verze firmware 0.90 (p edb žné) Strana 1

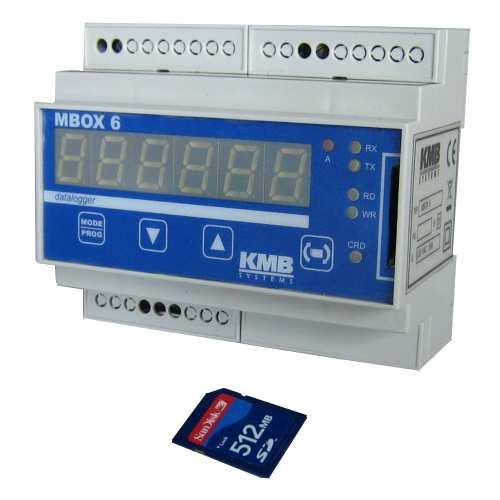

2 1 Datalogger M-box 1.1 Obecn Datalogger (= záznamník dat) M-box slouží k na ítání aktuálních dat z m ících p ístroj ady SM p ipojených p es komunika ní linku RS-485 a uložení t chto dat na pam ové karty typu SD i MMC. Data zaznamenaná na kart lze p enést do programu Retis a v n m vizualizovat, archivovat a dále zpracovávat. Standardní sou ástí je obvod hodin reálného asu (RTC), zálohovaný kondenzátorem. Chod RTC lze synchronizovat pomocí synchroniza ního vstupu minutovými, tvrthodinovými nebo hodinovými impulzy. Jako pam ové médium slouží karta SD nebo MMC o kapacit až 2 GB. Pro p ipojení snímaných p ístroj slouží galvanicky odd lená linka RS-485. P ístroj je dále vybaven LED-displejem a klávesnicí. Je zabudován v plastové krabi ce v provedení pro montáž na lištu DIN-35. Firmware dataloggeru lze aktualizovat vložením karty s nakopírovaným novým firmware. 1.2 Historie verzí verze datum uvoln ní popis /2007 základní verze. Podpora p ístroj SML,SMM,SMN 1.3 Popis funkce Provedení p edního panelu a rozložení p ipojovacích svorkovnic je patrné z následujcího obrázku. Funkce je vysv tlena v tabulce. ❼ 230V AC M-BOX ❻ M-Box ❶ OFF ❼ ON + - IN1 A ❹ B ❺ RX TX RD WR CRD ❸ ❷ ❼ Strana 2

3 ❶ ❷ ❸ ❹ Display Karta LED diody žluté LED diody zelené P ístroj je osazen 6-ti místným displayem ze sedmisegmentových LED. První dva znaky jsou zelené a znázor ují zkratku zobrazovaného i programovaného parametru, pop. hlášení. Zbylé ty i znaky jsou ervené a zobrazují hodnotu parametru, pop. význam hlášení. Št rbina pro vložení SD nebo MMC karty. Vkládá se tak, aby byly kontakty karty na stran u displeje, zkoseným okrajem sm rem dol. Aktivita na sériové lince 485 TX Vysílání RX RD WR P íjem tení z pam ové karty Zápis na pam ovou kartu ❺ LED diody ervené CRD A,B Stav karty, svítí-li karta a soubory na ní jsou v po ádku A - indikuje p ítomnost impulsu na vstupu IN1 ( asová synchronizace). B- nevyužito MODE/PROG Krátký stisk - volba zobrazovaného parametru Dlouhý stisk - vstup a výstup z režimu nastavování ❻ Tla ítka ( ) Karta 230V ~ Snižování hodnoty parametru (další funkce dle aplikace) Zvyšování hodnoty parametru (další funkce dle aplikace) Krátký stisk p ed vyjmutím karty pro korektní zápis neuložených dat. Dlouhý stisk restart aplikace (pro upgrade firmware) Napájení 230 V ❼ Svorkovnice A,B,G Galvanicky odd lená linka 485 +/- IN1 Opticky odd lený vstup asová synchronizace Na displeji lze sledovat jednak pozici ukazatele zápisu do datového souboru jednotlivých p ístroj, jednak aktuální datum a as dataloggeru (dle tabulky níže). Listování se provádí krátkým stiskem klávesy MODE/PROG. P i zobrazení ukazatele zápisu souboru lze mezi jednotlivými soubory listovat tla ítky a. Zobrazované veli iny Symbol Rozsah Jednotka Popis Ukazatel na zapisovanou položku do souboru. Zelen íslo je název datového % souboru (odpovídá adrese p ipojeného p ístroje). V souborech lze listovat tla ítky a. d Den, m síc Aktuální datum t Hodina, minuta Aktuální as Strana 3

4 1.4 Instalace P íklad zapojení dataloggeru je uveden na konci tohoto popisu Napájení Datalogger pro svoji innost napájecí nap tí 230 V st +/- 15%, pot ebný p íkon je max. 5 VA. Napájecí nap tí musí být jišt no proti zkratu. lánek normy SN EN p edepisuje, že p ístroj musí mít vypína nebo jisti jako prost edek pro odpojení, který je sou ástí instalace budovy, je v bezprost ední blízkosti a snadno dosažitelný obsluhou a je ozna en jako odpojovací prvek. Jako odpojovací prvek je vhodné použít jisti o jmenovité hodnot 1A, p itom musí být z eteln ozna ena jeho funkce a stav Komunika ní linka RS-485 Linka RS-485 má vyvedeny signály A, B (datové signály) a G (zem linky). V nenáro ných podmínkách a p i délce komunika ní linky v ádu metr posta í propojit signály A a B mezi dataloggerem a všemi p ipojenými p ístroji. P i délce komunika ního kabelu v ádu stovek metr nebo v zarušeném prost edí je vhodné použití stín ného kabelu. Stín ní se p ipojí ke svorce GND a v jednom bod k ochrannému vodi i PE. Rozhraní umož uje p ipojení až 32 p ístroj na vzdálenost maximáln asi 1 km. Doporu ovaný kabel je stín ný kroucený (=twisted) metalický dvojpár. Linka RS-485 vyžaduje p i vzdálenostech od n kolika desítek metr výše impedan ní zakon ení koncových uzl pomocí instalace zakon ovacích odpor. Zakon ovací odpory o velikosti odpovídající vlnové impedanci použitého kabelu se p ipojí mezi svorky A a B (obvykle stovky Ohm, nap. 330R) Synchroniza ní vstup IN1 Vnit ní obvod reálného asu (RTC) je ízen krystalovým oscilátorem. Pokud není vstup asové synchronizace p ipojen, dochází vlivem omezené p esnosti RTC k odchylce asu dataloggeru od skute ného asu, která m že p i déle trvajících záznamech dosáhnout až n kolik minut. asová synchronizace slouží pro zp es ování vnit ního obvodu reálného asu externím signálem. P i detekci synchroniza ního impulzu provede p ístroj se ízení vnit ního obvodu reálného asu na nejbližší celou minutu. Synchroniza ní impulsy mohou být minutové, tvrthodinové, p ípadn hodinové. Vstup je na svorkách IN+ a IN-. Je galvanicky odd lený, pasivní. Aktivní úrove signálu je stejnosm rné nap tí o velikosti 5 30 V (z externího zdroje). Synchroniza ní impuls musí mít ší ku minimáln 40 ms. Strana 4

5 1.5 Obsluha dataloggeru Spušt ní záznamu se provede následujícími kroky : zkontrolovat, p ípadn nastavit íslo dataloggeru zkontrolovat, p ípadn nastavit datumu a as dataloggeru vložit do dataloggeru kartu nastavenou odpovídajícím zp sobem programem Retis Parametry dataloggeru Do režimu editace parametr se vstupuje dlouhým stiskem tla ítka MODE/PROG. Editace m že být chrán na heslem, proto se nejprve zobrazí znaky - - a datalogger o ekává zadání hesla. Tato funkce je zatím neaktivní, proto pokra ujeme dál stiskem tla ítka MODE/PROG. Jelikož parametry jsou uspo ádány ve dvou v tvích, objeví se nejprve rozcestník, indikovaný písmenem s (viz tabulku níže). Tla ítky a lze vybrat submenu d-t, obsahující informaci o aktuálním datumu a ase, nebo submenu CONF s dalšími parametry. Dalším stiskem tla ítka MODE/PROG lze pak listovat ve vybrané v tvi.hodnota lze m nit tla ítky a. Výstup z editace se provede op t dlouhým stiskem MODE/PROG. Pokud toto obsluha neprovede, dojde 30 sekund po posledním stisku tla ítka k výstupu z režimu editace automaticky. Symbol Rozsah Jednotka Popis s d-t CONF - ho 0 23 hodina mi 0 59 minuta se 0 59 sekunda da 1 31 den Výb r vno eného menu (submenu) d-t... datum, as, CONF - konfigurace submenu d-t zadání aktuálního asu mo 1 12 m síc zadání aktuálního data YE rok zadání aktuálního roku ud Po až Ne - den v týdnu nelze editovat. submenu CONF id íslo dataloggeru Eb on / off - aktivace bzu áku indikuje chybové stavy FP s min. délka as. synchroniza ního impulzu Číslo dataloggeru Datalogger provádí záznam dat z p ipojených p ístroj podle idicího souboru na pam ové kart. Sou ástí idicího souboru na kart je i íslo dataloggeru, pro který je daná karta ur ena. Po zasunutí karty datalogger nejprve zkontroluje, zda vložená karta je ur ena pro n j pokud se nastavené íslo v dataloggeru neshoduje s íslem na Strana 5

6 kart, datalogger ji odmítne a snímání dat nespustí. Proto je nutné íslo v dataloggeru správn nastavit. Pokud je íslo dataloggeru nastaveno na 0, datalogger kontrolu adresnosti karty neprovádí a zpracuje jakoukoliv kartu Čas dataloggeru as dataloggeru se nastaví výše uvedeným zp sobem. P i výpadku napájení je chod vnit ního obvodu RTC zálohován kondenzátorem po dobu p ibližn 5 dní. POZOR : V dataloggeru je nutno nastavit vždy tzv. zimní as, nikoliv letní as!!! Spušt ní záznamu Po kontrole ísla a asu dataloggeru možno spustit záznam. To se provede prostým vložením karty do dataloggeru. Karta musí být p edem p íslušn nastavena programem Retis viz popis dále. Karta se vkládá do št rbiny na pravé stran dataloggeru tak, aby její zkosená strana byla sm rem dol. Pokud p ístroj kartu akceptuje, za ne provád t stahování dat dle idicího souboru na kart z naprogramovaných p ístroj a ukládat je do p ipravených datových soubor na kart. Správnou funkci lze zkontrolovat na panelu. Žluté LED TX a RX indikují komunikaci (vysílání a p íjem dat) po sériové lince, zelené LED RD a WR práci ( tení a zápis) s kartou. ervená LED CRD indikuje detekci karty ve slotu. P i správné funkci blikají ob LED TX a RX v intervalu m ení a ob as problikne LED RD a WR, LED CRD svítí trvale. Chybové stavy jsou indikovány výpisem chybového hlášení (dle tabulky níže), p ípadn i akusticky (pokud je bzu ák zapnut). Chybová hlášení Hlášení ErCard ErFAT ErFrag ErCon ErEEP Er Id Er Dev Význam karta není p ítomna nebo je vadná chybná souborová struktura na kart datové soubory jsou fragmentované chyba komunikace s p ipojenými p ístroji chyba CRC konfigura ní EEPROM nesouhlasí íslo karty s íslem dataloggeru nasouhlasí typ p ipojeného p ístroje Ukon ení záznamu Pokud chceme p enést data z dataloggeru do po íta e, je nutné kartu vyjmout a na íst ji programem Retis. Stiskn te tla ítko se symbolem karty. LED CRD za ne blikat. B hem 10 sekund kartu vyjm te. Pokud tak neu iníte, p ístroj se vrátí do standardního provozního stavu, tzn. Strana 6

7 Že bude pokra ovat v záznamu dat. Kartu vložíme do po íta e (nebo te ky) a na teme data programem Retis (viz popis dále). Pokud nezapíšeme na kartu novou záznamovou úlohu (obsah karty z stane nezm n n), lze kartu op t vrátit do dataloggeru a záznam bude od té doby pokra ovat stejným zp sobem. Pokud vložíme nov nastavenou kartu, zahájí datalogger novou záznamovou úlohu dle nového ídícího souboru na kart Upgrade firmware M-boxu Firmware dataloggeru lze aktualizovat p es pam ovou kartu. Nakopírujte na kartu aktuální verzi (soubor Flash.bin). Prove te defragmentaci, vložte kartu do p ístroje, stiskn te dlouze tla ítko KARTA nebo p ístroj vypn te a zapn te. Po prvních dvou hlášeních za nou blikat všechny LED, nová verze se nahraje do dataloggeru a spustí. Strana 7

8 2 Ovládání dataloggeru v programu Retis Program Retis je ur en pro sledování aktuálního stavu p ístroj ady SM a následnou archivaci nam ených dat. Mimo to umož uje i nastavení záznamu a zpracování zaznamenaných dat pomocí datallogeru M-box. Program Retis se dodává jako standardní p íslušenství p ístroj ady SM, pokud jsou vybaveny komunika ní linkou. Program je dodáván ve dvou verzích. Základní verze je zdarma a dodává se s p ístrojem na p iloženém CD, aktuální verzi lze stáhnout z internetu. Zahrnuje všechny vizualiza ní funkce v režimu on-line a archivaci dat do hloubky 1 den. Plná verze umož uje navíc neomezenou hloubku archivace dat a dále práci s p ístrojem v režimu off-line. Program obsahuje i demoverzi umož ující jeho vyzkoušení bez p ipojeného p ístroje. Následující text popisuje pouze ty funkce programu Retis, které jsou specifické pro práci s dataloggerem M-box. Obecné zásady práce s programem jsou popsány v nápov d vlastního programu. 2.1 Nastavení pam ové karty pro záznam Pam ovou kartu vložíme do PC nebo do odpovídající te ky. Pokud se jedná o novou kartu, p ípadn o kartu, která byla použita pro jiné ú ely než pro záznam dat v dataloggeru M-box, doporu ujeme kartu nejprve naformátovat se souborovým systémem FAT16. Spustíme program Retis a z hlavního menu zvolíme P ístroj Datalogger. Program prohledá p ipojené pam ové karty a zobrazí nastavení záznamu na nalezené kart v okn Datalogger, viz obr V daném p ípad nalezl program kartu jako logický disk G a na etl a zobrazil nastavení záznamu dataloggeru na této kart. Pokud program žádnou kartu nenajde, vybere logický disk A - v takovém p ípad je t eba p ekontrolovat p ipojení karty k po íta i. Zobrazené nastavení záznamu je pot eba upravit dle pot eby a zapsat na kartu. Význam jednotlivých položek je následující : Umíst ní karty ozna ení logického disku, pod kterým je karta po íta em identifikována íslo dataloggeru - íslo dataloggeru, pro který je toto nastavení záznamu ur eno. Nastavení záznamu, zapsané na kartu, pak bude zpracováno a záznam bude proveden pouze v dataloggeru se shodn p ednastaveným íslem. íslo karty - íslo pam ové karty. Slouží pro identifikaci karty uživatelem, na innost dataloggeru nemá vliv. Interval aktualizace interval v sekundách, ve kterém má datalogger provád t periodické tení dat z p ístroj. P i volb intervalu nutno vzít v úvahu po et snímaných p ístroj, rychlost komunka ní linky i její kvalitu (chybovost). Doporu ení : hodnota intervalu v sekundách by nem la být kratší než po et snímaných p ístroj. Strana 8

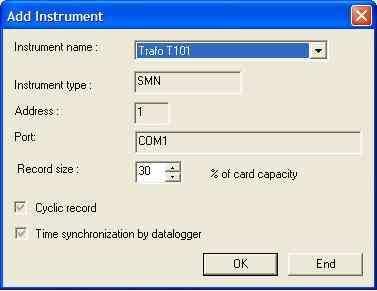

9 Komunika ní rychlost rychlost komunikace v bytech za sekundu mezi dataloggerem a snímanými p ístroji Kapacita karty velikost pam ti na kart ur ený pro záznam dat. Informativní údaj, nenastavuje se. Název název nastavení záznamu. Slouží pro snadn jší orientaci uživatele p i práci s kartou. Zaznamenávané p ístroje seznam p ístroj, ze kterých má datalogger na ítat data a ukládat je na kartu Obr. 2.1 : Okno Datalogger P i nastavení Intervalu aktualizace na p íliš krátkou hodnotu se m že stát, že v daném intervalu se dataloggeru vždy nepoda í na íst data ze všech snímaných p ístroj, tedy u n kterých p ístroj mohou být v záznamech výpadky. P ístroje, které má datalogger snímat, lze do seznamu p idávat volbou P idej p ístroj. P itom se zobrazí okno Vyber p ístroj : Obr. 2.2 : Vyber p ístroj Strana 9

10 V okn je nutno nejprve vybrat p ístroj, se kterým má datalogger pracovat. P ístroj se vybírá z nabídky podle svého názvu, pod kterým je uložen v tzv. Seznamu p ístroj (viz obecný popis programu Retis). Z toho plyne, že všechny p ístroje, které má datalogger snímat, musíme nejprve p idat do Seznamu p ístroj. Výb rem p ístroje jsou zárove jednozna n specifikovány další parametry nastavené ze Seznamu p ístroj : Typ p ístroje, Adresa p ístroje, volba cyklického/lineárního záznamu a informace, zda má datalogger v pr b hu snímání dat synchronizovat reálný as ve vybraném p ístroji. Všechny tyto informace musí být tedy nejprve v Seznamu p ístroj p ednastaveny. Jediný parametr, který lze v okn nastavit, je Velikost záznamu, tedy vyhrazené místo na kart pro data z vybraného p ístroje. Nastavuje se v procentech datové kapacity použité karty. Po stiskutí OK se v seznamu Zaznamenávaných p ístroj objeví nová položka. Jednotlivé položky v seznamu lze editovat, resp. mazat. Nejprve vybereme položku a použijeme volbu Edituj p ístroj, resp. Smaž p ístroj. Nakonec lze nastavení záznamu dataloggeru zapsat na kartu volbou Zapiš nastavení. Doba zápisu závisí na rychlosti PC, p ípadn te ky a na velikosti nastavených záznam na kart a m že dosahovat n kolika minut. O pr b hu zápisu je uživatel informován p íslušným hlášením. POZOR! Zápisem nového záznamu na kartu se všechny p ípadné záznamy na kart smažou!!! Po ukon ení zápisu lze kartu vyjmout z PC a zasunout do p íslušného dataloggeru, ímž se záznam dat automaticky spustí. Nastavení lze rovn ž uložit pro p ípadné další použití na disk po íta e volbou Ulož nastavení. 2.2 Na tení záznam z pam ové karty do po íta e Kartu se zaznamenanými daty p ipojíme k po íta i a spustíme program. Op t z hlavního menu zvolíme P ístroj Datalogger. Program vyhledá p ipojenou kartu a zobrazí nastavení záznamu. P itom m že nastat následující stav dle obr Obzvlášt pokud na ítáme data z karty na jiném po íta i, než na kterém bylo nastavení záznamu na kartu zapsáno, mohou n které p ístroje (resp. jejich nastavení), jejichž datové záznamy karta obsahuje, v Seznamu p ístroj chyb t. V takovém p ípad se v seznamu zaznamenávaných p ístroj objeví v názvu p ístroje et z??? a data nelze z karty na íst. Aby bylo možné data na íst, je t eba u všech takových položek nejprve vybrat název p ístroje funkcí Edituj p ístroj, p ípadn doplnit nastavení p ístroj do Seznamu p ístroj. Jakmile jsou všechny p ístroje ozna eny p íslušným jménem, lze volbou P e ti data spustit p enos zaznamenaných dat do po íta e. Záznamy jsou zapsány na disk a okna jednotlivých archivních záznam jsou p itom zobrazena. Mimo datových záznam lze ješt na íst a zobrazit zaznamenanou hodnotu maximálního pr m rného trojfázového inného výkonu v etn data posledního nulování a data výskytu funkcí P e ti Pmax. Strana 10

11 Obr. 2.3 : Nastavení záznamu s nezaloženými p ístroji Strana 11

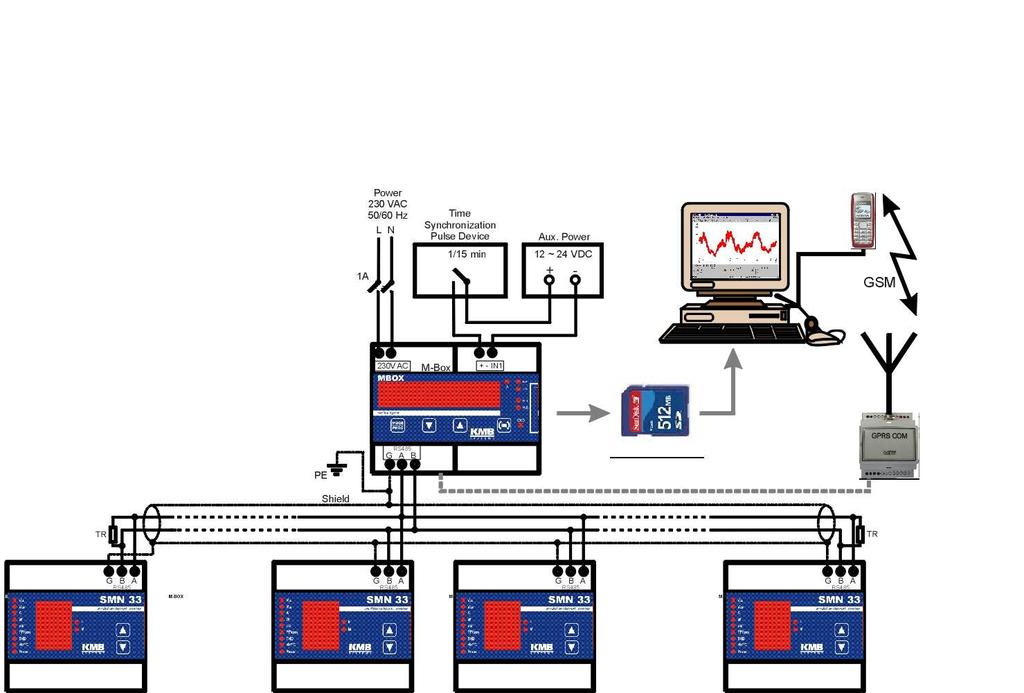

12 3 P íklad zapojení Strana 12

13 4 Technické parametry Ovládací panel Obvod RTC Vstup IN1 (pro as. synchronizaci) Sériová linka Rozm ry Hmotnost Napájení Spot eba Krytí sedmiseg. display 6 znak, 7 x LED, 4x tla ítko, bzu ák zálohovaný zlatým kondenzátorem po dobu typicky 5 dní bez napájecího nap tí, max. odchylka +/- 5 sekund/den 1 x odd lený pasivní, 5 30V, izola ní nap tí 2,5kV vstupní odpor 1 kohm RS485, galvanicky odd lená, max rychlost 115kB, izolace min 1kV 58 * 90 *58 mm 600g 230V AC +10/-15 %, 50/60 Hz max. 5 VA IP20 Strana 13

14 5 Údržba, servis Údržba Datalogger M-box nevyžaduje b hem svého provozu žádnou údržbu. Pro spolehlivý provoz je pouze nutné dodržet uvedené provozní podmínky a nevystavovat jej hrubému zacházení a p sobení vody nebo r zných chemikálií, které by mohlo zp sobit jeho mechanické poškození. Servis V p ípad poruchy výrobku je t eba uplatnit reklamaci u výrobce na adrese: KMB systems, s.r.o. Dr. M. Horákové LIBEREC 7 tel fax kmb@kmb.cz internet : Výrobek musí být ádn zabalen tak, aby nedošlo k poškození p i p eprav. S výrobkem musí být dodán popis závady, resp. jejího projevu. Pokud je uplat ován nárok na záru ní opravu, musí být zaslán i záru ní list. V p ípad mimozáru ní opravy je nutno p iložit i objednávku na tuto opravu. Strana 14

15 Záru ní list Na p ístroj je poskytována záruka po dobu 24 m síc ode dne prodeje, nejdéle však 30 m síc od vyskladn ní od výrobce. Vady vzniklé v t chto lh tách prokazateln vadným provedením, chybnou konstrukcí nebo nevhodným materiálem, budou opraveny bezplatn výrobcem nebo pov enou servisní organizací. Záruka zaniká i b hem záru ní lh ty, provede-li uživatel na p ístroji nedovolené úpravy nebo zm ny, zapojí-li p ístroj na nesprávn volené veli iny, byl-li p ístroj porušen nedovolenými pády nebo nesprávnou manipulací, nebo byl provozován v rozporu s uvedenými technickými parametry. Typ výrobku : Datalogger M-box... v.... Datum vyskladn ní :... Výstupní kontrola :... Razítko výrobce : Datum prodeje :... Razítko prodejce : Strana 15
