1 Ing. Z.Královský Ing. Petr Štol Perk 457 Okrajová STA T EBÍ vývoj a výroba m ící a ídící techniky Tel.: Tel.: SW pro vizualizaci, m ení a regulaci Fax: Mob.: unima-ks@unima-ks.cz kralovsky@unima-ks.cz stol@unima-ks.cz Manager AP Uživatelská p íru ka programu zá í 2012 preliminary verze

2 OBSAH: 1. Instalace programu Manager AP Instalace Firebird Serveru Instalace vlastního programu Navázání spojení ipojení jednotky Odpojení jednotky Základní panel jednotky Další funkce jednotky jejích za ízení Monitor Parametry Grafy Tabulky Mapování a funkce Kalibrace as a asova e Historie Mazání historie Servis Po ítadla

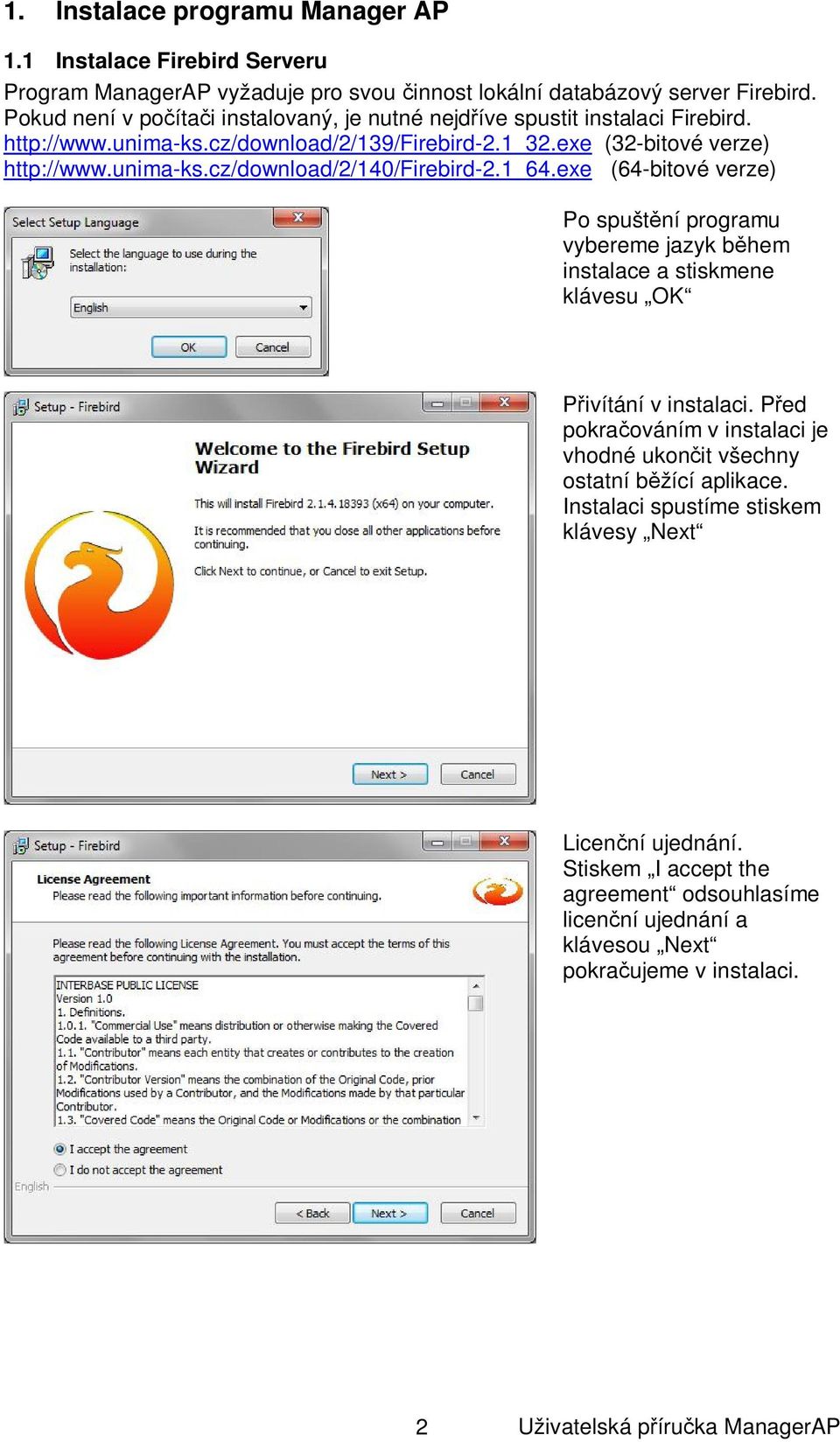

3 1. Instalace programu Manager AP 1.1 Instalace Firebird Serveru Program ManagerAP vyžaduje pro svou innost lokální databázový server Firebird. Pokud není v po íta i instalovaný, je nutné nejd íve spustit instalaci Firebird. (32-bitové verze) (64-bitové verze) Po spušt ní programu vybereme jazyk b hem instalace a stiskmene klávesu OK ivítání v instalaci. P ed pokra ováním v instalaci je vhodné ukon it všechny ostatní b žící aplikace. Instalaci spustíme stiskem klávesy Next Licen ní ujednání. Stiskem I accept the agreement odsouhlasíme licen ní ujednání a klávesou Next pokra ujeme v instalaci. 2

4 Umíst ní serveru v Start menu. Stiskem klávesy Next pokra ujeme v instalaci. Složka umíst ní serveru. Stiskem klávesy Next pokra ujeme v instalaci. Informace o databázovém serveru. Stiskem klávesy Next pokra ujeme v instalaci. 3

5 Výb r komponent serveru. Stiskem klávesy Next pokra ujeme v instalaci. Další vlastnosti serveru. Stiskem klávesy Next pokra ujeme v instalaci. Instalace je p ipravena zahájit vlastní instalaci serveru do po íta e. Stiskem klávesy Install pokra ujeme v instalaci 4

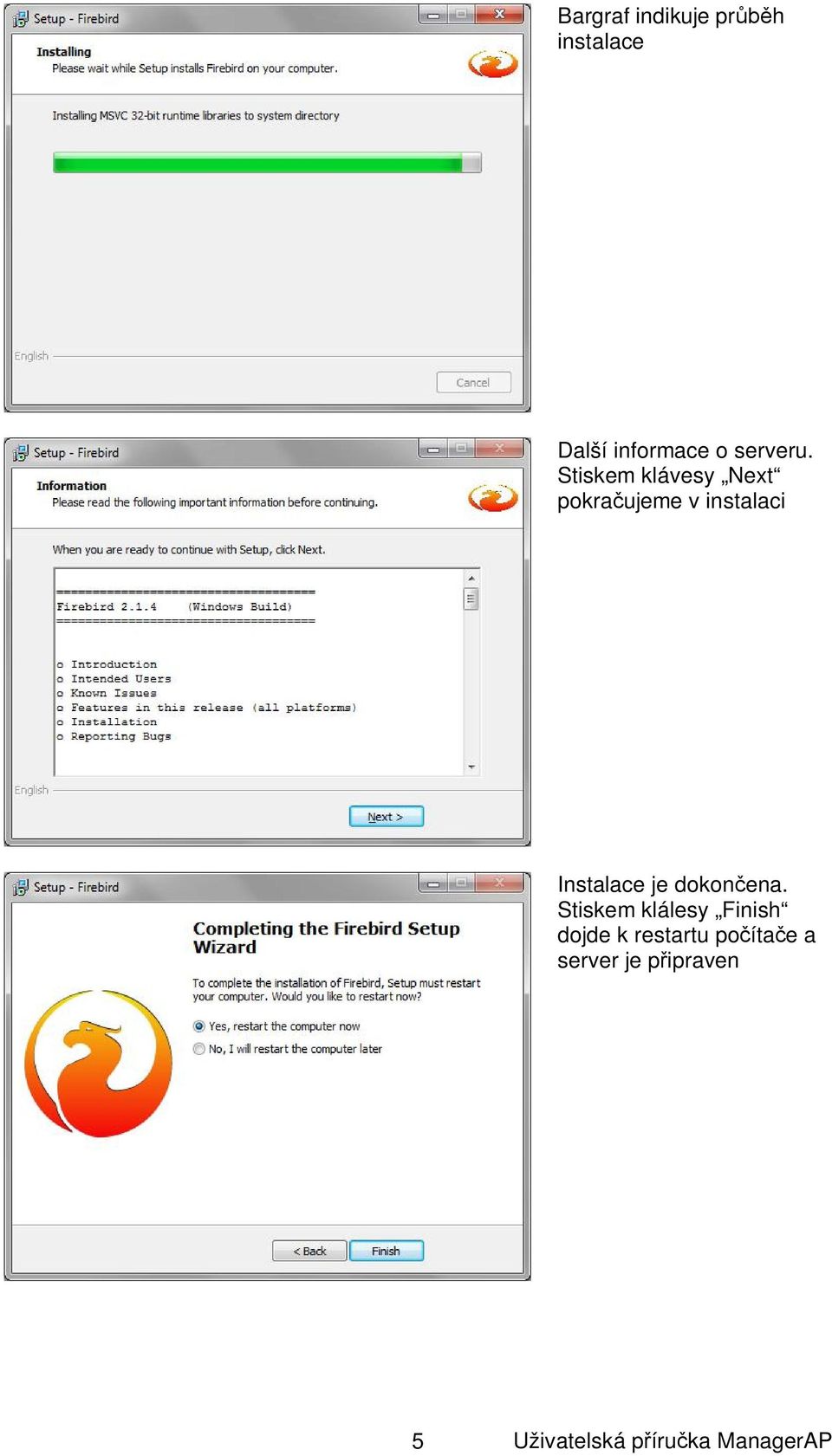

6 Bargraf indikuje pr h instalace Další informace o serveru. Stiskem klávesy Next pokra ujeme v instalaci Instalace je dokon ena. Stiskem klálesy Finish dojde k restartu po íta e a server je p ipraven 5

7 1.2 Instalace vlastního programu Po instalaci Firebird serveru je možné provést instalaci vlastního programu ManagerAP. ed instalací je vhodné uzav ít všechny b žící aplikace. Instalace se spusí stiskem klávesy Další informace o programu, pokra ujeme stiskem klávesy Další Volba složky, kam bude program instalován. Výchozí složka je C:\Program Files\UNIMA- KS\ManagerAP Stiskem klávesy Další pokra ujeme v instalaci. 6

8 Volba složky program, stiskem klávesy Další pokra ujeme v instalaci Rekapitulace instala ních údaj, stiskem klávesy Další pokra ujeme v instalaci Po nakopírování soubor dokon íme instalaci stiskem klávesy Dokon it. Není nutné provád t restart po íta e. Nainstalovaný program spustíme z cílové složky pomocí ManagerAP.exe 7

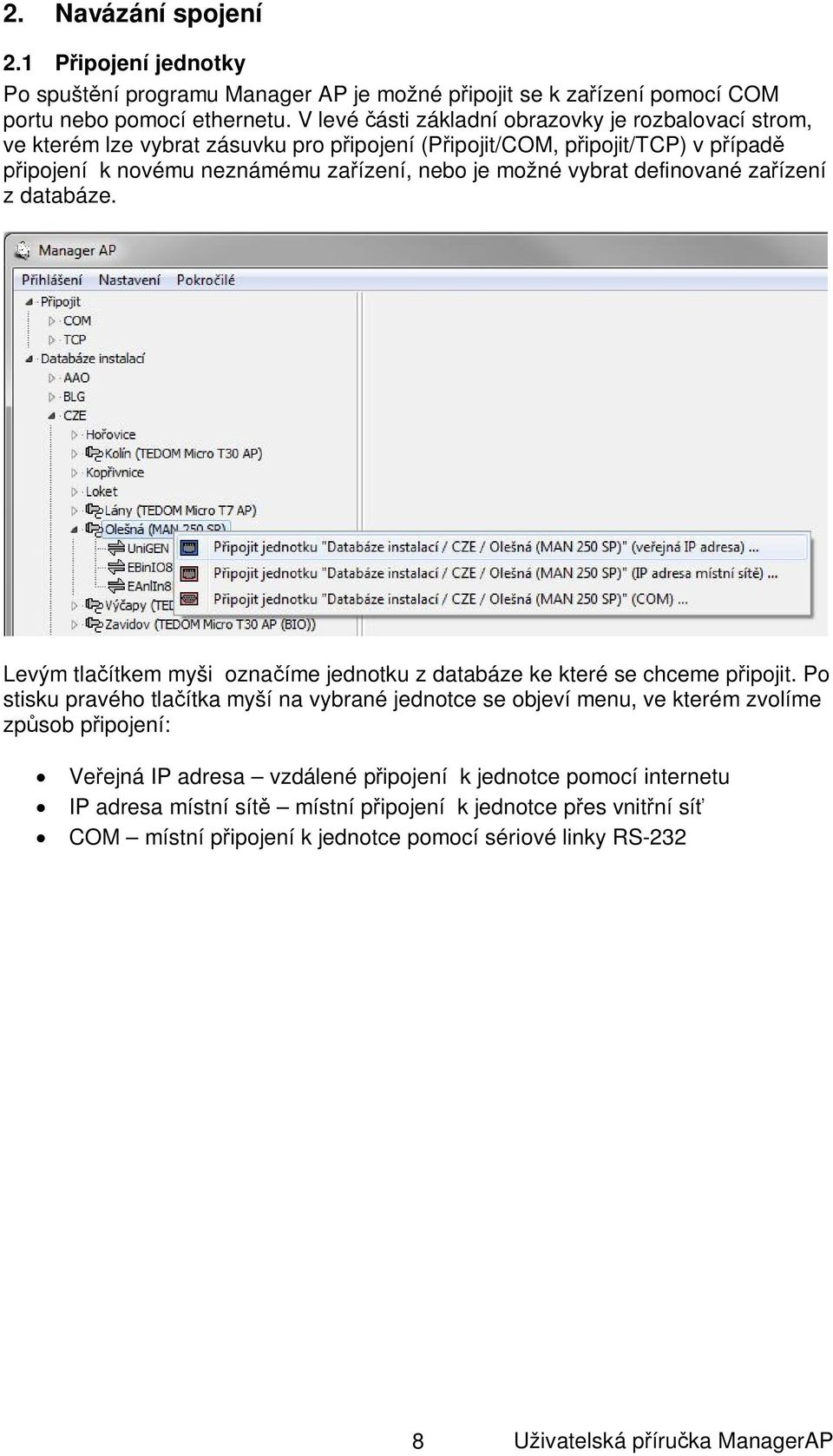

9 2. Navázání spojení 2.1 P ipojení jednotky Po spušt ní programu Manager AP je možné p ipojit se k za ízení pomocí COM portu nebo pomocí ethernetu. V levé ásti základní obrazovky je rozbalovací strom, ve kterém lze vybrat zásuvku pro p ipojení (P ipojit/com, p ipojit/tcp) v p ípad ipojení k novému neznámému za ízení, nebo je možné vybrat definované za ízení z databáze. Levým tla ítkem myši ozna íme jednotku z databáze ke které se chceme p ipojit. Po stisku pravého tla ítka myší na vybrané jednotce se objeví menu, ve kterém zvolíme zp sob p ipojení: Ve ejná IP adresa vzdálené p ipojení k jednotce pomocí internetu IP adresa místní sít místní p ipojení k jednotce p es vnit ní sí COM místní p ipojení k jednotce pomocí sériové linky RS-232 8

10 2.2 Odpojení jednotky Zvolíme-li p ipojenou jednotku levým tla ítkem myši, lze stiskem pravého tla ítka otev ít menu pro odpojení jednotky. Po odpojení jednotky symbol zásuvky zešedne. 9

11 3. Základní panel jednotky Po úsp šném p ipojení zásuvka jednotky v databázi zezelená a v pravé ásti obrazovky se objeví základní ovládací panel jednotky. V p ípad, že zásuvka ervená, není možné spojení navázat (zásuvka je obsazená nebo nedostupná). Sou asn se lze p ipojit k libovolnému po tu jednotek. Pokud je na dané instalaci více jednotek, lze se jedním klikem p ipojit ke všem jednotkám na dané instalaci, nebo je možné po rozkliknutí stromu instalace zvolit jen jednu jednotku. Na základním panelu je informace o aktuálním a požadovaném výkonu jednotky. Segmentový ukazatel indikuje požadovaný výkon. Pokud na segmentovém ukazateli problikává i nižší ervená hodnota, výkon jednotky je z n jakého d vodu omezen (vysoký teplota vody, vysoká teplota sm si atd.). ervený údaj na segmentovém ukazateli indikuje omezený výkon, na který jednotka reguluje. Analogový ukazatel ( budík ) má t i indika ní rafiky. ervená je aktuální výkon jednotky, zelená je požadovaný výkon jednotky a šedá je výkon, na který jednotka reguluje. Pokud se rafiky kryjí (viz obr.) jednotka jede na požadovaném výkonu bez omezení. Základní panel dále obsahuje ovládací prvky: Start jednotky v manuálním nebo poloautomatickém režimu Odstavení jednotky Kvitace poruchy Nastavení požadovaného výkonu Zobrazení graf ( ídícího systému) Zobrazení detajl jednotky ( ídícího systému) Zobrazení a editace parametr ( ídícího systému) Režim jednotky (vypnuto, manuální, poloautomatický, automatický) 10

12 4. Další funkce jednotky jejích za ízení Jednotkou máme na mysli stroj (nap íklad kogenera ní jednotku) jako celek. Jednotka se m že skládat z více za ízení ( ídící systém, zapalování, regulátor otá ek, regulátor nap tí, binární rozši ovací moduly, analogové rozši ovací moduly atd.). Rozkliknutím stromu jednotky se zobrazí všechna za ízení, které jednotka obsahuje (a je jedno, p es které za ízení jsme k jednotce fyzicky p ipojeni). Ozna íme-li pak za ízení levým tla ítkem myši, kliknutím na pravé tla ítko lze vyvolat menu z dalšími funkcemi pro každé vybrané za ízení (n které funkce jsou viditelné pouze u n kterých za ízeních a po p ihlášení uživatele a zadání hesla). 11

13 4.1 Monitor Kliknutím na lupu v základním panelu jednotky (nebo zvolením položky Monitor v menu daného za ízení) se zobrazí další podrobnosti jednotky. Toto okno lze uživatelsky p izp sobit dané instalaci. Lze snadno p idat binární LED indikátory i analogové segmentové ukazatele pro zobrazení libovolných veli in dle osazení idel na instalaci. 4.2 Parametry Kliknutím na ozubené kolo v základním panelu jednotky (nebo zvolením položky Parametry v menu daného za ízení ) se zobrazí okno pro nastavení parametr za ízení. Tato funkce je dostupná pouze po p ihlášení uživatele a zadání hesla. 12

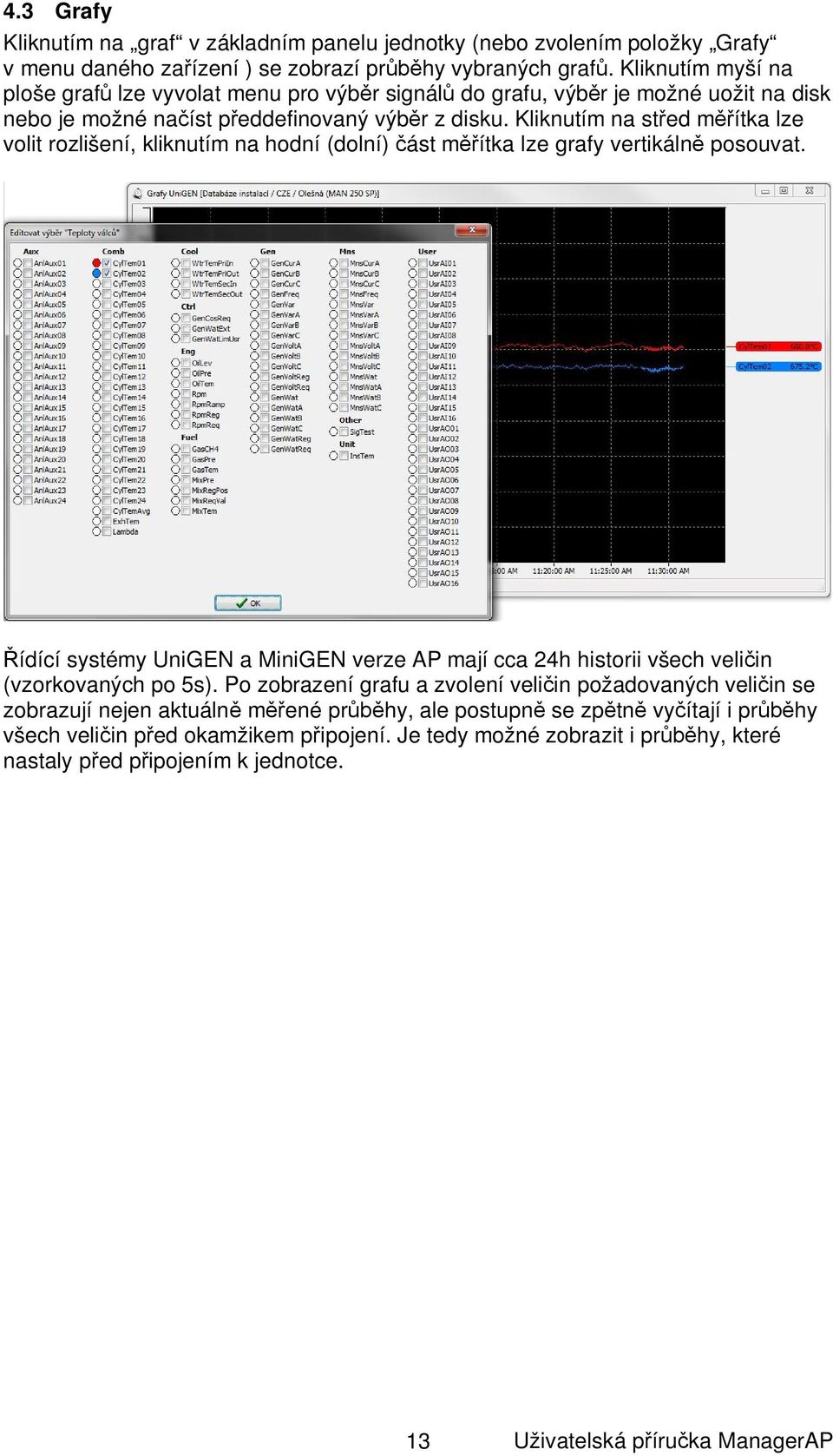

14 4.3 Grafy Kliknutím na graf v základním panelu jednotky (nebo zvolením položky Grafy v menu daného za ízení ) se zobrazí pr hy vybraných graf. Kliknutím myší na ploše graf lze vyvolat menu pro výb r signál do grafu, výb r je možné uožit na disk nebo je možné na íst p eddefinovaný výb r z disku. Kliknutím na st ed m ítka lze volit rozlišení, kliknutím na hodní (dolní) ást m ítka lze grafy vertikáln posouvat. ídící systémy UniGEN a MiniGEN verze AP mají cca 24h historii všech veli in (vzorkovaných po 5s). Po zobrazení grafu a zvolení veli in požadovaných veli in se zobrazují nejen aktuáln m ené pr hy, ale postupn se zp tn vy ítají i pr hy všech veli in p ed okamžikem p ipojení. Je tedy možné zobrazit i pr hy, které nastaly p ed p ipojením k jednotce. 13

15 4.4 Tabulky Definice tabulkových závislostí (regulace sm si, tabulkové funkce atd). Lze definovat 1D nebo 2D tabulky (výstupní hodnota závisá na jedné i dvou vstupních prom nných). Po et ádk (sloupc ) tabulky lze libovoln m nit (4 15). 4.5 Mapování a funkce Mapování fyzických vstup a výstup, vytvá ení uživatelských algoritm a funkcí. 4.6 Kalibrace Kalibrace fyzických analogových vstup 14

16 4.7 as a asova e Nastavení reálného asu dle PC a konfigurace týdenního plánu asova (signál Timer1 a Timer2 ) 4.8 Historie Stavová historie všech veli in. Záznam se do historie ukládá p i každé zm stavu S a každou ukon enou motohodinu provozu. P i poruše se p ed poruchový záznam do historie zapíše také poslední 4min provozu (po 5s) které p edcházely poruše. Pokud od startu jednotky uplynulo mén jak 4min, uloží se jen záznamy které následovaly po startu. 4.9 Mazání historie Maže historii záznam 4.10 Servis Menu pro servis (manuální ovládání klapek, buzení generátoru atd.) 4.11 Po ítadla Nastavení po ítadel motohodin, energie i pulsních íta na výchozí stav 15
