Provozní návod *D V001* PackFix Hydro D V001. Česky. Copyright by Posch Gesellschaft m.b.h., Made in Austria

Transkript

1 Provozní návod PackFix Hydro D V001 *D V001* Česky Copyright by Posch Gesellschaft m.b.h., Made in Austria

2 Výrobce Výrobce POSCH Gesellschaft m.b.h. Paul-Anton-Keller-Strasse 40 A-8430 Leibnitz Telefon: +43 (0) 3452/82954 Fax: +43 (0) 3452/ Copyright by POSCH Gesellschaft m.b.h., Made in Austria Vyplňte prosím před uvedením zařízení do provozu. Tím si zajistíte nezaměnitelnost podkladů k vašemu zařízení, což vám umožní získat pohotové informace na případné dotazy. Číslo zařízení:... Sériové číslo:... POSCH Österreich: 8430 Leibnitz, Paul-Anton-Keller-Strasse 40, Telefon: +43 (0) 3452/82954, Fax: +43 (0) 3452/ , leibnitz@posch.com POSCH Deutschland: Velden/Vils, Preysingallee 19, Telefon: +49 (0) 8742/2081, Fax: +49 (0) 8742/2083, velden@posch.com 2

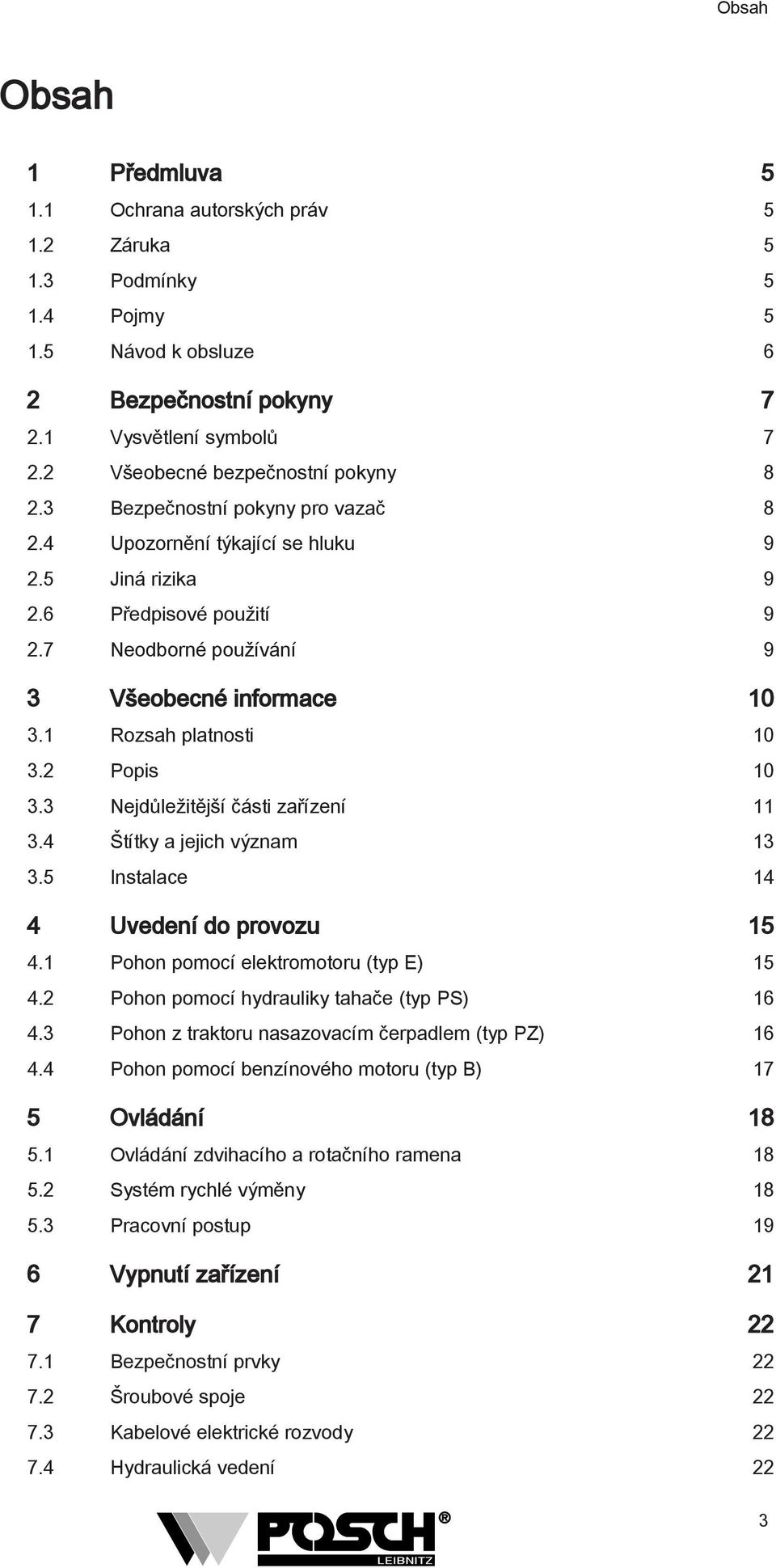

3 Obsah Obsah 1 Předmluva Ochrana autorských práv Záruka Podmínky Pojmy Návod k obsluze 6 2 Bezpečnostní pokyny Vysvětlení symbolů Všeobecné bezpečnostní pokyny Bezpečnostní pokyny pro vazač Upozornění týkající se hluku Jiná rizika Předpisové použití Neodborné používání 9 3 Všeobecné informace Rozsah platnosti Popis Nejdůležitější části zařízení Štítky a jejich význam Instalace 14 4 Uvedení do provozu Pohon pomocí elektromotoru (typ E) Pohon pomocí hydrauliky tahače (typ PS) Pohon z traktoru nasazovacím čerpadlem (typ PZ) Pohon pomocí benzínového motoru (typ B) 17 5 Ovládání Ovládání zdvihacího a rotačního ramena Systém rychlé výměny Pracovní postup 19 6 Vypnutí zařízení 21 7 Kontroly Bezpečnostní prvky Šroubové spoje Kabelové elektrické rozvody Hydraulická vedení 22 3

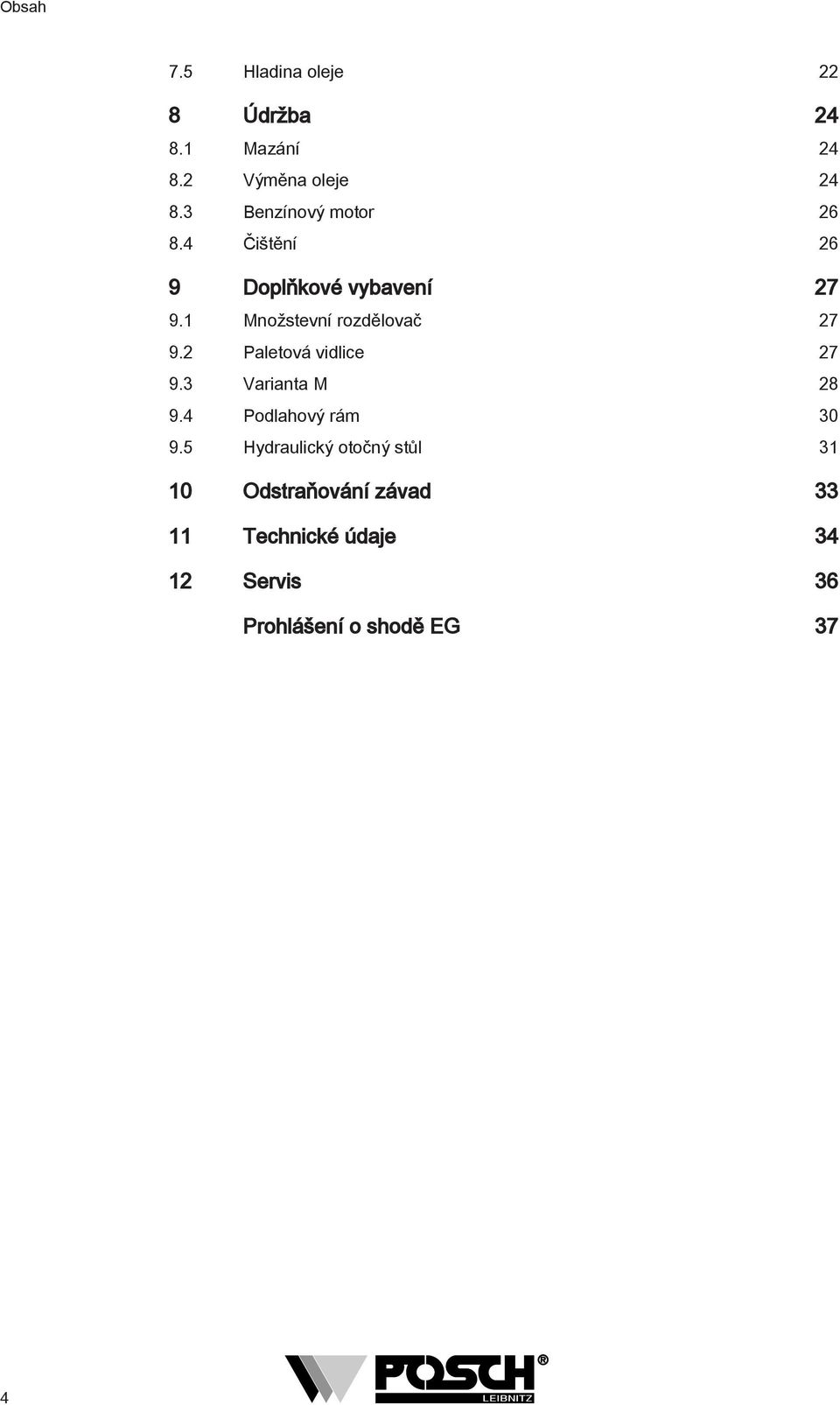

4 Obsah 7.5 Hladina oleje 22 8 Údržba Mazání Výměna oleje Benzínový motor Čištění 26 9 Doplňkové vybavení Množstevní rozdělovač Paletová vidlice Varianta M Podlahový rám Hydraulický otočný stůl Odstraňování závad Technické údaje Servis 36 Prohlášení o shodě EG 37 4

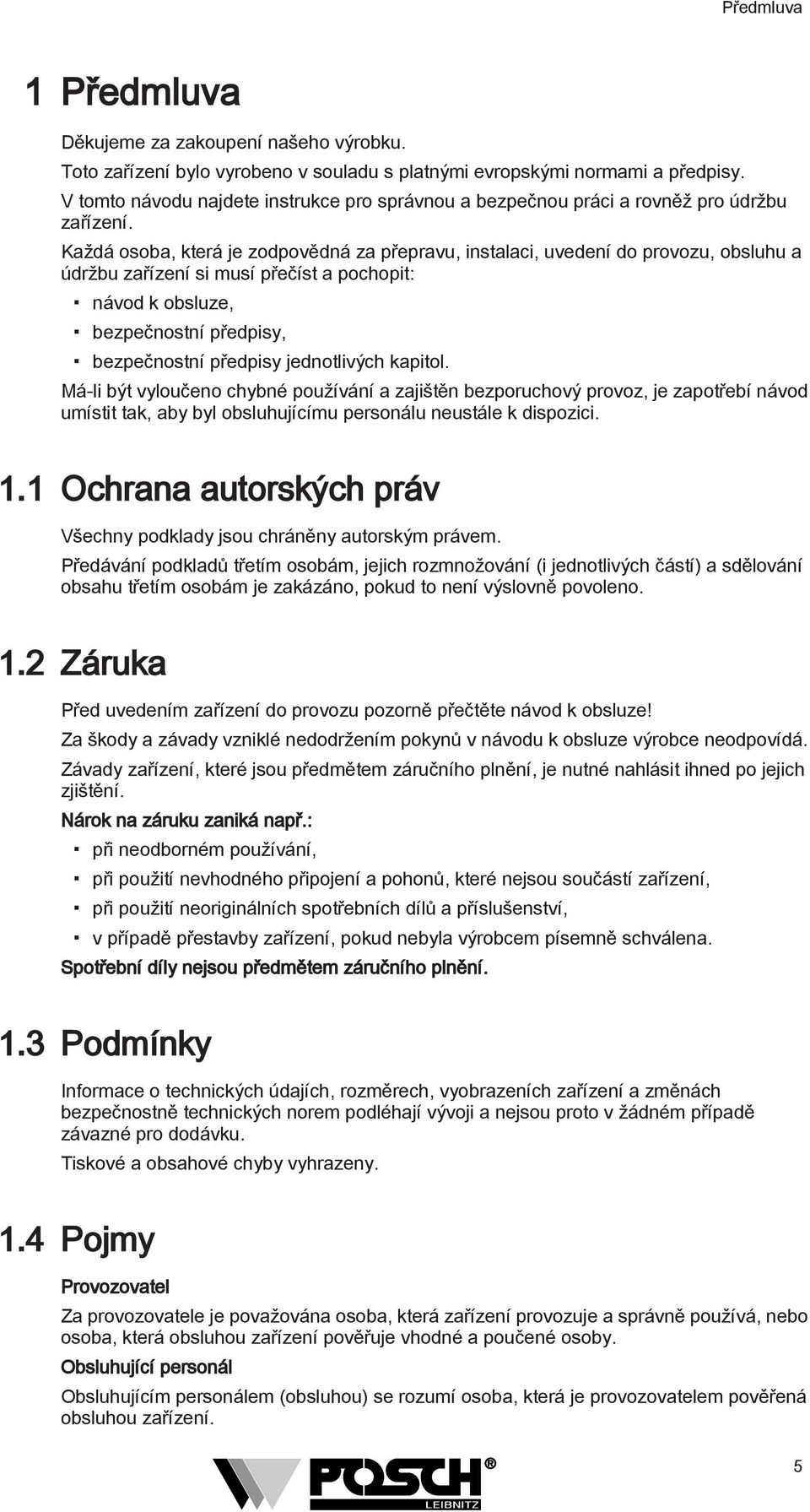

5 Předmluva 1 Předmluva Děkujeme za zakoupení našeho výrobku. Toto zařízení bylo vyrobeno v souladu s platnými evropskými normami a předpisy. V tomto návodu najdete instrukce pro správnou a bezpečnou práci a rovněž pro údržbu zařízení. Každá osoba, která je zodpovědná za přepravu, instalaci, uvedení do provozu, obsluhu a údržbu zařízení si musí přečíst a pochopit: návod k obsluze, bezpečnostní předpisy, bezpečnostní předpisy jednotlivých kapitol. Má-li být vyloučeno chybné používání a zajištěn bezporuchový provoz, je zapotřebí návod umístit tak, aby byl obsluhujícímu personálu neustále k dispozici. 1.1 Ochrana autorských práv Všechny podklady jsou chráněny autorským právem. Předávání podkladů třetím osobám, jejich rozmnožování (i jednotlivých částí) a sdělování obsahu třetím osobám je zakázáno, pokud to není výslovně povoleno. 1.2 Záruka Před uvedením zařízení do provozu pozorně přečtěte návod k obsluze! Za škody a závady vzniklé nedodržením pokynů v návodu k obsluze výrobce neodpovídá. Závady zařízení, které jsou předmětem záručního plnění, je nutné nahlásit ihned po jejich zjištění. Nárok na záruku zaniká např.: při neodborném používání, při použití nevhodného připojení a pohonů, které nejsou součástí zařízení, při použití neoriginálních spotřebních dílů a příslušenství, v případě přestavby zařízení, pokud nebyla výrobcem písemně schválena. Spotřební díly nejsou předmětem záručního plnění. 1.3 Podmínky Informace o technických údajích, rozměrech, vyobrazeních zařízení a změnách bezpečnostně technických norem podléhají vývoji a nejsou proto v žádném případě závazné pro dodávku. Tiskové a obsahové chyby vyhrazeny. 1.4 Pojmy Provozovatel Za provozovatele je považována osoba, která zařízení provozuje a správně používá, nebo osoba, která obsluhou zařízení pověřuje vhodné a poučené osoby. Obsluhující personál Obsluhujícím personálem (obsluhou) se rozumí osoba, která je provozovatelem pověřená obsluhou zařízení. 5

6 Předmluva Odborný personál Odborným personálem se rozumí osoba, která je provozovatelem pověřená výkonem odborných prací, jako je instalace, montáž vybavení, údržbářské práce a odstraňování závad. Elektrotechnický odborník Elektrotechnickým odborníkem se rozumí osoba, která na základě svého odborného vzdělání má znalosti elektrických zařízení, norem a předpisů, je schopna rozpoznat a vyloučit možná nebezpečí. Zařízení Označení zařízení nahrazuje obchodní označení předmětu, na který tento návod vztahuje (viz titulní strana). 1.5 Návod k obsluze Tento návod k obsluze je překlad originálního návodu k obsluze. 6

7 Bezpečnostní pokyny 2 Bezpečnostní pokyny 2.1 Vysvětlení symbolů Následující symboly a upozornění v tomto návodu varují před možným poškozením zdraví osob a škodami na majetku a mohou vám pomoci během práce. Varování před nebezpečnými místy Upozornění týkající se bezpečnosti práce. Při jeho nedodržení vzniká nebezpečí ohrožení zdraví a života osob. Důsledně dodržujte tato upozornění a chovejte se obzvláště pozorně a opatrně. Varování před nebezpečným elektrickým napětím Dotyk se součástmi, které jsou pod napětím, může způsobit smrt. Kryty a ochranná zařízení elektrických součástí smí otevírat pouze školený elektrotechnik po předchozím odpojení zařízení od napětí. Varování před skřípnutím Nebezpečí poranění horních končetin přiskřípnutím. Varování před skřípnutím Nebezpečí poranění dolních končetin přiskřípnutím. Upozornění Symbol pro správné používání zařízení. Nedodržení může vést k poruchám nebo poškození zařízení. Upozornění týkající se hluku Symbol oblasti výskytu vysoké hladiny hluku > 85 db (A). Zanedbání může vést k poruchám nebo poškození sluchu. 7

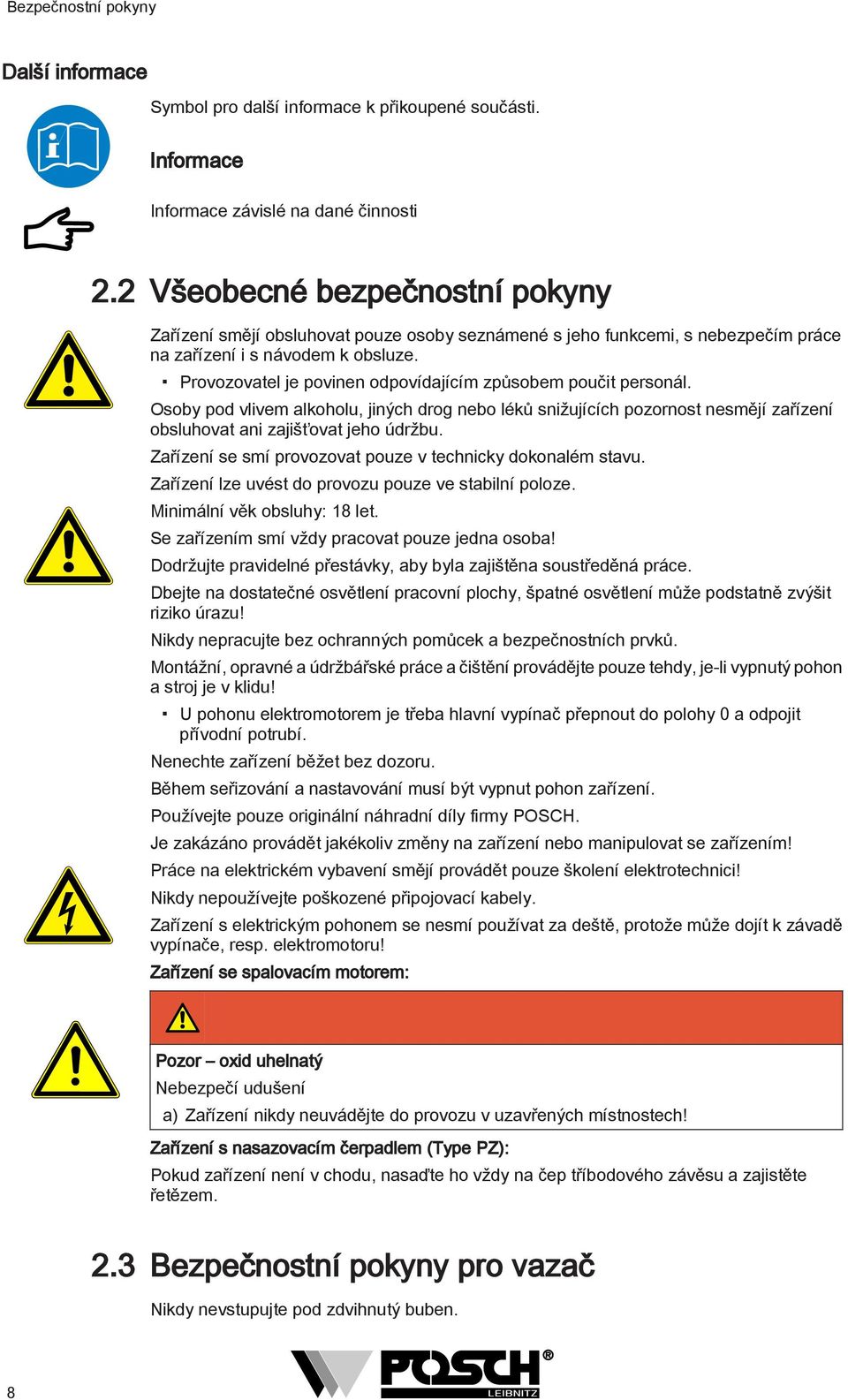

8 Bezpečnostní pokyny Další informace Symbol pro další informace k přikoupené součásti. Informace Informace závislé na dané činnosti 2.2 Všeobecné bezpečnostní pokyny Zařízení smějí obsluhovat pouze osoby seznámené s jeho funkcemi, s nebezpečím práce na zařízení i s návodem k obsluze. Provozovatel je povinen odpovídajícím způsobem poučit personál. Osoby pod vlivem alkoholu, jiných drog nebo léků snižujících pozornost nesmějí zařízení obsluhovat ani zajišťovat jeho údržbu. Zařízení se smí provozovat pouze v technicky dokonalém stavu. Zařízení lze uvést do provozu pouze ve stabilní poloze. Minimální věk obsluhy: 18 let. Se zařízením smí vždy pracovat pouze jedna osoba! Dodržujte pravidelné přestávky, aby byla zajištěna soustředěná práce. Dbejte na dostatečné osvětlení pracovní plochy, špatné osvětlení může podstatně zvýšit riziko úrazu! Nikdy nepracujte bez ochranných pomůcek a bezpečnostních prvků. Montážní, opravné a údržbářské práce a čištění provádějte pouze tehdy, je-li vypnutý pohon a stroj je v klidu! U pohonu elektromotorem je třeba hlavní vypínač přepnout do polohy 0 a odpojit přívodní potrubí. Nenechte zařízení běžet bez dozoru. Během seřizování a nastavování musí být vypnut pohon zařízení. Používejte pouze originální náhradní díly firmy POSCH. Je zakázáno provádět jakékoliv změny na zařízení nebo manipulovat se zařízením! Práce na elektrickém vybavení smějí provádět pouze školení elektrotechnici! Nikdy nepoužívejte poškozené připojovací kabely. Zařízení s elektrickým pohonem se nesmí používat za deště, protože může dojít k závadě vypínače, resp. elektromotoru! Zařízení se spalovacím motorem: Pozor oxid uhelnatý Nebezpečí udušení a) Zařízení nikdy neuvádějte do provozu v uzavřených místnostech! Zařízení s nasazovacím čerpadlem (Type PZ): Pokud zařízení není v chodu, nasaďte ho vždy na čep tříbodového závěsu a zajistěte řetězem. 2.3 Bezpečnostní pokyny pro vazač Nikdy nevstupujte pod zdvihnutý buben. 8

9 Bezpečnostní pokyny V nebezpečné zóně se nesmí zdržovat žádné osoby. Během práce noste ochrannou obuv a přiléhavý oděv! Zařízení se smí používat pouze ve venkovním prostředí! Noste ochranné rukavice! Provozní tlak hydraulického zařízení smí být maximálně 130 barů! 2.4 Upozornění týkající se hluku Hladina akustického tlaku A na stanovišti obsluhy je 45 db(a), měřeno u ucha obsluhy. U zařízení se spalovacím motorem je třeba počítat s hladinou akustického tlaku A 90 db(a), měřeno u ucha obsluhy. Proto je zapotřebí nosit sluchové chrániče. Udávané hodnoty jsou emisní hodnoty a nemusejí tedy představovat bezpečné hodnoty pro dané pracoviště. Ačkoli existuje vzájemný vztah mezi emisní a imisní hladinou, nelze z toho spolehlivě odvodit, zda jsou či nejsou nutná dodatečná bezpečnostní opatření. Faktory ovlivňující imisní hodnoty pro určité pracoviště obsahují i specifické vlivy na daném pracovišti, jiné zdroje hluku, například počet zařízení nebo jiné vedlejší okolnosti práce. Povolené hodnoty na pracovišti se mohou v různých zemích lišit. Tyto informace by však uživateli měly umožnit lepší odhad možného rizika a nebezpečí. 2.5 Jiná rizika I v případě, že jsou dodrženy veškeré bezpečnostní předpisy a zařízení je správně používáno, existují ještě některá rizika: Dotyk s rotujícími součástmi nebo nástroji. Nebezpečí poranění odlétajícím zpracovávaným kusem nebo jeho částmi. Nebezpečí požáru při nedostatečné ventilaci motoru. Ohrožení sluchu při práci bez sluchátek. Selhání lidského faktoru (např. v důsledku nepřiměřené tělesné námahy, psychické únavy...) Každé zařízení je nebezpečné, při práci je zapotřebí dbát maximální opatrnosti. Bezpečnost práce závisí na obsluze! 2.6 Předpisové použití Zařízení - PackFix Hydro - je vhodné výhradně k vázání a balení polen palivového dřeva o délce maximálně 50 cm. 2.7 Neodborné používání Jakékoliv jiné či neodborné používání, než je uvedeno v kapitole Předpisové použití, je výslovně zakázáno! 9

10 Všeobecné informace 3 Všeobecné informace 3.1 Rozsah platnosti Tento návod k obsluze je platný pro následující zařízení: Typ zařízení Č. položky * Označení - Typ Pohon M7350 PackFix Hydro - PS, pevně Hydraulika traktoru M7355 PackFix Hydro - E3 400V pevně Elektromotor M7357 PackFix Hydro - E3 230V pevně Elektromotor M7360 PackFix Hydro - B2,6 pevně Benzínový motor M7351 PackFix Hydro - PZ pevně Nasazovací čerpadlo M7340 PackFix Hydro - PS, mobilně Hydraulika traktoru M7341 PackFix Hydro - PZ mobilně Nasazovací čerpadlo M7344 PackFix Hydro - PZE univerzálně Nasazovací čerpadlo / elektromotor *... Číslo položky zařízení je uvedeno na typovém štítku. Provedení Zvláštní vybavení...m...gh...sth Varianta M (pro mobilní provoz) Podlahový rám místo pomocného rámu (pro zdvižný vidlicový vozík) hydraulický otočný stůl s 2 plnicími bubny Doplňkové vybavení F F F F F Množstevní rozdělovač pro rychlost vázání typů PS Paletová vidlice Pomocný rám (pro naplnění pomocí vidlicového zvedáku, čelní nakladač...) Podlahový rám (pro naplnění pomocí zdvižného vidlicového vozíku) dodatečný plnicí buben 3.2 Popis PackFix Hydro, stacionární Zařízení je poháněno elektromotorem, hydraulikou traktoru, vývodovým hřídelem nebo benzinovým motorem. Paleta se umístí na pomocný rám nebo podlahový rám (volitelná výbava) pod plnicí buben. Plnicí buben se spustí na paletu a pomocí pásového dopravníku se naplní hotovými poleny palivového dřeva. Jakmile je plnění ukončeno, připevní se začátek role sítě na paletu. Rotační rameno napne síť kolem plnicího bubnu, který je současně vytažen vzhůru. Rotační rameno je poháněno hydraulicky, plnicí buben se zdvihá pomocí zdvihacího ramena (hydraulický válec). 10

11 Všeobecné informace Jakmile je plnicí buben úplně nahoře, odstřihne se síť a hotová paleta palivového dřeva se může uskladnit. Výsledkem je jednotný objem náplně: 1 prostorový metr = 1,6 sypaného prostorového metru PackFix Hydro, mobilní Připevněte zařízení k tříbodovému závěsu traktoru. Paleta se umístí přes paletovou vidlici pod plnicí buben. Další postup je stejný, jako byl popsán dříve. Hotovou paletu palivového dřeva je nyní možné pohodlně přepravit pomocí paletové vidlice z traktoru. PackFix Hydro, univerzální Rozdíl spočívá v tom, že toto zařízení je možné používat jak v stacionárním, tak i v mobilním režimu. 3.3 Nejdůležitější části zařízení

12 Všeobecné informace 1 Hydraulický motor 8 Tříbodový závěs 2 Otočné rameno 9 Podpěra 3 Zdvihací rameno 10 Paletová vidlice 4 Elektromotor 11 Rotační rameno 5 Stojan 12 Role sítě 6 Ovládání 13 Paleta 7 Přepínač/konektor 14 Plnicí buben 12

13 Všeobecné informace 3.4 Štítky a jejich význam Pozor, nesprávný směr otáčení motoru způsobí poškození čerpadla! Pozor, pohybující se součásti! Varování před zavěšeným břemenem, zdržovat se pod zavěšeným břemenem je zakázáno! Před uvedením zařízení do provozu je nutné přečíst si návod k obsluze! Z Směr otáčení motoru Otáčky vývodového hřídele Měnič fází Mazací místo Štítky ovládání Ovládání rotačního ramena Z Ovládání zdvihacího ramena Z

14 Všeobecné informace 3.5 Instalace Zařízení lze uvést do provozu pouze ve stabilní poloze. Zařízení umístěte na vodorovnou volnou pracovní plochu. Zařízení musí stát přímo na zemi. Zařízení nesmí být podkládáno prkny, kovovými deskami atd. 14

15 Uvedení do provozu 4 Uvedení do provozu Před uvedením do provozu zkontrolujte funkci ochranných a bezpečnostních prvků, hydraulických hadic a stav oleje! Před každým uvedením do provozu je nutné přezkoušet stav kabelových elektrických rozvodů! Pokud by během provozu došlo k závadě, je nutné okamžitě zastavit provoz zařízení! 4.1 Pohon pomocí elektromotoru (typ E) Zařízení s motorem na 230 V Zařízení se smí používat pouze v elektrickém obvodu s proudovým chráničem FI 30 ma nebo s přenosným osobním ochranným vypínačem (PRCD). Práce na elektrickém vybavení smějí provádět pouze školení elektrotechnici! Typ E3 Připojte zařízení k elektrické síti: Síťové napětí 230 V (50 Hz) Jištění 16 A Pro přívod musí být použit kabel o minimálním průřezu 2,5 mm². Otočte přepínač do polohy ZAP Poloha 0 - VYP 2 Poloha 1 - ZAP Zařízení s motorem na 400 V Zařízení se smí používat pouze v elektrickém obvodu s proudovým chráničem FI 30 ma nebo s přenosným osobním ochranným vypínačem (PRCD). Práce na elektrickém vybavení smějí provádět pouze školení elektrotechnici! Typ E3 Připojte zařízení k elektrické síti: Síťové napětí 400 V (50 Hz) Ochranný výkonový vypínač 16 A (vypínací charakteristika C) Pro přívod musí být použit kabel o minimálním průřezu 2,5 mm². Tento průřez kabelu představuje jen minimální požadavek, při delším přívodu musí velikost průřezu určit elektrotechnik. Otočte přepínač do polohy ZAP. 15

16 Uvedení do provozu Poloha 0 - VYP 2 Poloha 1 - ZAP Sledujte směr otáčení elektromotoru (viz šipka na motoru). Při nesprávném směru otáčení motoru: V zástrčce se nachází měnič fází, pomocí něhož můžete změnit směr otáčení motoru (destičku v zástrčce zatlačte šroubovákem a otočte o 180 ). Vzhledem k těsnému spojení může dojít k vytržení zástrčky CEE z tělesa vypínače. Správným opatřením je používání značkových zástrček a silikonového spreje. Na takové poškození přepínače se záruka nevztahuje. 4.2 Pohon pomocí hydrauliky tahače (typ PS) Připojte hydraulické hadice k hydraulice traktoru. Přepněte ovládací ventil na traktoru do polohy Zap. Dbejte, aby se viskozita hydraulického oleje traktoru shodovala s viskozitou oleje štípače. Hydraulický olej HLP M46 Sledujte dopředný a zpětný chod! Max. měrný výkon hydrauliky traktoru Max. provozní tlak hydrauliky traktoru 12 l/min 130 barů 4.3 Pohon z traktoru nasazovacím čerpadlem (typ PZ) Nasaďte převodové soukolí na hřídel traktoru a zajistěte řetězem proti otočení. Řetěz se smí od svislice odchýlit maximálně o 30. Převodové soukolí smí být od svislice odchýleno maximálně o 45, jinak by mohl u odvzdušňovacího šroubu vytékat olej. Hřídel traktoru se otáčí ve směru hodinových ručiček. Nastavte ruční plyn traktoru na minimum. Zvolna připojte hřídel traktoru a nechte rozběhnout zařízení. Nastavte požadované otáčky vývodového hřídele pomocí ručního plynu. Maximální otáčky hřídele: 16

17 Uvedení do provozu 430 ot/min Maximální otáčky hřídele se nesmí v žádném případě překročit, jinak se zvýší teplota oleje. To vede k předčasnému opotřebení a netěsnostem u čerpadla, válce a hydraulických vedení. Před opětovným odpojením kloubového hřídele musí být ruční plyn traktoru nastaven na minimum. 4.4 Pohon pomocí benzínového motoru (typ B) Před spuštěním motoru zkontrolujte stav oleje. Při spouštění benzinového motoru postupujte podle návodu k obsluze motoru. Typ B2,6 Údaje o motoru: Motor Palivo Spotřeba cca Honda GCV135 běžný bezolovnatý benzín 0,5 0,7 l/h Obsah nádrže: 0,8 litrů Další informace naleznete v návodu k obsluze motoru. 17

18 Ovládání 5 Ovládání Při okolních teplotách kolem 0 C nechte zařízení běžet cca pět minut naprázdno. Tím dosáhne hydraulický systém své provozní teploty (hydraulické hadice jsou pak mírně teplé). 5.1 Ovládání zdvihacího a rotačního ramena 0 II 1 2 I 1 Řídicí páka zdvihacího ramena 2 Řídicí páka rotačního ramena Páka Poloha Funkce 1 0 Základní poloha I II 2 0 Základní poloha I II Řídicí páka přitažena zdvihací rameno jede nahoru Řídicí páka zatlačena zdvihací rameno jede dolů Řídicí páka přitažena rotační rameno se otáčí ve směru ovíjení Řídicí páka zatlačena rotační rameno se otáčí proti směru ovíjení 5.2 Systém rychlé výměny U systému rychlé výměny lze plnicí buben odpojit od rámové konstrukce. Tím je možné plnit několik plnicích bubnů pomocí několika zařízení nezávisle na stanovišti rámové konstrukce

19 Ovládání 1 Rámová konstrukce 3 Plnicí buben 2 Rychlouzávěr Uvolnění plnicího bubnu: Vyklopte nahoru rychlouzávěr a odpojte plnicí buben od rámové konstrukce. 5.3 Pracovní postup Se zařízením smí vždy pracovat pouze jedna osoba! Dbejte na to, aby se v dosahu zařízení nezdržovaly žádné další osoby. Plnění plnicího bubnu Uveďte zařízení do provozu. Viz... Uvedení do provozu [ 15] Zdvihněte buben zcela nahoru Paleta 3 Paletová zarážka 2 Prkna 4 Podpěrná noha Umístěte paletu k paletové zarážce. Zarážku lze přizpůsobit velikosti příslušné palety. Doprostřed palety položte tři prkna dlouhá 1,2 m ve vzdálenosti 8 cm od sebe. U čtvercových palet nejsou prkna nutná. Spusťte plnicí buben na paletu. Naplňte buben hotovými poleny palivového dřeva až po horní okraj. Připevněte roli sítě na jednom rohu palety. Obalení sítí U obdélníkových palet (Europaleta 1,2 0,8 m nebo 1 0,8 m ): Řídicí páku zatáhněte do polohy obalování. Po cca 1,5 otáčkách zatáhněte řídicí páku pro nadzdvihnutí plnicího bubnu. Zdvihněte buben zcela nahoru. 19

20 Ovládání Odstřihněte síť a přivažte k hotovému balíku dřeva. Hotový balík dřeva převezte k uskladnění. Čtvercové palety: Nadzvedněte buben asi o 10 cm. Řídicí páku zatáhněte do polohy obalování. Po 1 1/2 otočení zastavte otáčení. Ve 3 až 4 místech zahákněte síť za polena. Zatáhněte řídicí páku pro obalování a poté pro nadzdvihnutí plnicího bubnu. Zdvihněte buben zcela nahoru. Odstřihněte síť a přivažte k hotovému balíku dřeva. Hotový balík dřeva převezte k uskladnění. 20

21 Vypnutí zařízení 6 Vypnutí zařízení Před vypnutím zařízení vypusťte tlak z veškeré hydrauliky. Všechny ovládací prvky proto přepněte do neutrální polohy. Pohon pomocí elektromotoru (Typ E) Nastavte přepínač do polohy 0. Pohon přes hydrauliku traktoru (typ PS) Přepněte ovládací ventil na traktoru do polohy Vyp. Pohon z traktoru přes kloubový hřídel (typ PZ) Odpojte kloubový hřídel u traktoru. Před odpojením nastavte ruční plyn traktoru na minimum. Pohon pomocí benzinového motoru (typ B) Nastavte benzinový motor na volnoběh a nechte ho několik minut běžet, aby se ochladil, pak jej vypněte (viz návod k obsluze motoru). 21

22 Kontroly 7 Kontroly Před kontrolními pracemi na zařízení bezpodmínečně vypněte pohon! Odpojte zařízení od sítě! Za tím účelem vytáhněte zástrčku zařízení. 7.1 Bezpečnostní prvky Na zařízení musejí být vždy všechny bezpečnostní prvky (kryty, ochranné mříže atd.)! 7.2 Šroubové spoje Po první hodině provozu dotáhněte všechny šrouby a matice. Po každých dalších 100 hodinách provozu dotáhněte všechny šrouby a matice. Nahraďte ztracené šrouby a matice. 7.3 Kabelové elektrické rozvody Před každým uvedením do provozu je nutné přezkoušet stav kabelových elektrických rozvodů! Poškozené kabelové rozvody je třeba neprodleně vyměnit! Práce na elektrickém vybavení smějí provádět pouze školení elektrotechnici! 7.4 Hydraulická vedení Po první hodině provozu zkontrolujte veškerá hydraulická vedení, zda nejsou uvolněna a nikde neprosakují. Po každých dalších 100 hodinách provozu zkontrolujte hydraulická vedení, zda nejsou uvolněna a nikde neprosakují. Poškozená hydraulická vedení je třeba neprodleně vyměnit! 7.5 Hladina oleje Chcete-li zkontrolovat hladinu oleje, postavte zařízení na vodorovnou plochu. 22

23 Kontroly Stav hydraulického oleje Olejová měrka 3 Šroub pro vypouštění oleje 2 Značka V nádrži zařízení je olejová měrka. Hladina oleje na měrce musí být mezi ryskou a koncem měrky, jinak je v nádrži příliš málo oleje. V takovém případě je třeba ihned doplnit hydraulický olej. Viz... Výměna hydraulického oleje [ 24] Kontrola olejového filtru je nutná pouze při výměně oleje. 23

24 Údržba 8 Údržba Před údržbářskými pracemi na zařízení bezpodmínečně vypněte pohon! Odpojte zařízení od sítě! Za tím účelem vytáhněte zástrčku zařízení. Práce na elektrickém vybavení smějí provádět pouze školení elektrotechnici! Nikdy nepracujte bez ochranných pomůcek a bezpečnostních prvků. Používejte pouze originální náhradní díly firmy POSCH. 8.1 Mazání Zaolejované a mastné díly a rovněž upotřebené oleje likvidujte podle zákonných předpisů Schéma mazání 2 1 Interval mazání Poz. Co / místo Týdně (po každých 40 hodinách provozu podle použití i v kratším intervalu) 1 U mazacího místa pro otočné rameno 2 Vedení na zdvihacím ramenu Mazací místa jsou označena symbolem mazničky. Doporučená maziva: Výrobce Typ Genol Víceúčelové mazivo Fuchs Víceúčelové mazivo Výměna oleje Použitý olej musí být zlikvidován v souladu s ochranou životního prostředí. Informujte se o zákonných předpisech týkajících se ochrany životního prostředí Výměna hydraulického oleje První výměnu oleje je zapotřebí provést po 500 hodinách provozu, každou další výměnu pak po 1000 hodinách provozu nebo jednou ročně. 24

25 Údržba Postup výměny: Olejová měrka 3 Šroub pro vypouštění oleje 2 Značka Vyšroubujte olejovou měrku. Uvolněte šroub pro vypouštění oleje. Šroub pro vypouštění oleje se nachází na spodní straně olejové nádrže. Vypusťte starý hydraulický olej do jímací vany. Šroub pro vypouštění oleje znovu zašroubujte a otvorem v olejové měrce nalijte do nádrže nový hydraulický olej. Našroubujte měrku oleje do nádrže. Zapněte zařízení a nechte je krátce běžet. Zkontrolujte hladinu oleje a v případě potřeby hydraulický olej doplňte. Celkový objem hydraulického systému: Množství 14 litr Hydraulický systém je plněn hydraulickým olejem OMV HLP M46. Při výměně oleje se bezvýhradně doporučuje vysoce kvalitní olej. Smísení se stejně kvalitními produkty nepředstavuje žádný problém Doporučené hydraulické oleje Výrobce Druh oleje OMV ATF II SHELL Donax TA ELF Hydrelf DS 46 ESSO Univis N46 CASTROL Hyspin AWH-M 46 ARAL Vitam VF46 GENOL Hydraulický olej 520 FUCHS Plantohyd 32S * / Renolin B46 HVI *...biologické hydraulické oleje 25

26 Údržba Olejový filtr Kryt filtru 2 Filtrační vložka Výměna filtrační vložky se provádí při každé výměně oleje. Případný výskyt hliníkových špon nevadí, vznikají při rozběhu čerpadla. Filtrační vložku nevymývejte benzinem nebo petrolejem, zničila by se. 8.3 Benzínový motor Údržbářské práce, které je třeba provést, prosím vyhledejte v návodu k použití motoru. 8.4 Čištění Před čištěním zařízení bezpodmínečně vypněte pohon! Odpojte zařízení od sítě! Za tím účelem vytáhněte zástrčku zařízení. Pro zajištění optimální funkce čistěte zařízení v pravidelných intervalech. Nové zařízení (první 3 měsíce) myjte pouze houbou! V tomto období není lak ještě zcela vytvrzený a při čištění vysokotlakým mytím by mohlo dojít k jeho poškození. 26

27 Doplňkové vybavení 9 Doplňkové vybavení 9.1 Množstevní rozdělovač Množstevní rozdělovač pro typy PS k přizpůsobení rychlosti ovíjecího ramena. - + Vyšší rychlost: Otáčejte škrticí klapkou proti směru hodinových ručiček. Nižší rychlost: Otáčejte škrticí klapkou ve směru hodinových ručiček. 9.2 Paletová vidlice Paletová vidlice 4 Podpěra 2 Šroub se šestihrannou hlavou 5 Vymezovací čep 3 Šestihranná matice 6 Závlačka Paletová vidlice pro mobilní použití, popř. pro přepravu balíků dřeva. Montáž: Paletovou vidlici zdvihněte nad tříbodový rám a přišroubujte šestihrannými šrouby. Posuňte podpěru do uchycení a zajistěte ji vymezovacím čepem. Zajistěte vymezovací čep závlačkou. 27

28 Doplňkové vybavení 9.3 Varianta M mm Bubnový doraz 4 Naviják 2 Lanová kladka 5 Západka bubnu 3 Upínací svorka navijáku 6 Protizávaží Montáž: Přišroubujte bubnovou zarážku na obou stranách. Upevněte lanovou kladku. Oba díly upínací svorky navijáku připevněte podle uvedeného rozměru na sloupek zařízení PackFix. Přišroubujte naviják na upínací svorku navijáku. Přišroubujte západku bubnu na rohový plech šibenice. Odšroubujte stávající protizávaží a připevněte nové. 28

29 Doplňkové vybavení Nastavení pro přepravu: Otočné rameno 5 Zpevňující prstenec 2 Protizávaží 6 Naviják 3 Západka bubnu 7 Bubnový doraz 4 Hák Pružinová západka Otočte otočným ramenem tak, aby protizávaží směřovalo k západce bubnu. Zavěste hák navijáku na zpevňující prstenec. Pomocí navijáku přitáhněte buben až k bubnovému dorazu a upněte jej. Zajistěte protizávaží pomocí pružinové západky. Zdvihněte celé zařízení PackFix pomocí hydrauliky traktoru. Upozorňujeme, že přeprava smí probíhat pouze nízkou rychlostí (max. 6 km/hod). 29

30 Doplňkové vybavení 9.4 Podlahový rám Podlahový rám 4 Paletová zarážka 2 Šroub se šestihrannou hlavou 5 Podpěrná noha 3 Šestihranná matice Podlahový rám pro naplnění pomocí zdvižného vidlicového vozíku. Montáž: Paletovou vidlici zdvihněte nad tříbodový rám a přišroubujte šestihrannými šrouby. Paletovou zarážku sklopte dolů. Pomocí podpěr nastavte podlahový rám do vodorovné polohy. 30

31 Doplňkové vybavení 9.5 Hydraulický otočný stůl Řídicí páka 4 Podpěrná noha 2 Otočný rám 5 Mřížkový rošt 3 Otočný stůl 6 Indikace polohy Instalace: Pomocí podpěr nastavte otočný stůl do vodorovné polohy. Ovládání: I 0 II 31

32 Doplňkové vybavení 1 Řídicí páka zdvihacího ramena 3 Řídicí páka otočného stolu 2 Řídicí páka rotačního ramena Páka Poloha Funkce 3 0 Základní poloha I Řídicí páka přitažená otočný stůl se otáčí doleva II Řídicí páka zatlačená otočný stůl se otáčí doprava Indikace polohy 2 Čtyřhranná trubka Pomocí indikace polohy vyrovnejte otočný stůl podle čtyřhranné trubky otočného rámu Řídicí blok je možné přimontovat také na protilehlou stranu. 32

33 Odstraňování závad 10 Odstraňování závad Před odstraňováním závad na zařízení bezpodmínečně vypněte pohon! Odpojte zařízení od sítě! Za tím účelem vytáhněte zástrčku zařízení. Práce na elektrickém vybavení smějí provádět pouze školení elektrotechnici! Závada Možná příčina Odstranění Viz strana Elektromotor neběží nebo se často vypíná Vadné přívodní vedení Kontrola přívodního vedení elektrotechnickým odborníkem Viz [ 15] Jistič vypadává - příliš slabé jištění přívodního vedení Použití správných pojistek Spouští se ochrana motoru Použití silnějšího přívodního vedení Špatný směr otáčení Záměna dvou fází Vypínač nefunguje Vadné přívodní vedení Kontrola přívodního vedení elektrotechnickým odborníkem Jistič vypadává - příliš slabé jištění přívodního vedení Vadná ochrana nebo motorový jistič Kontrola přívodního vedení elektrotechnickým odborníkem Přezkoušení nebo zaslání vypínače ke kontrole Viz [ 15] Příliš horký hydraulický olej Příliš málo hydraulického oleje v hydraulickém systému Snížená kvalita hydraulického oleje Znečištěný nebo zanesený olejový filtr Kontrola stavu hydraulického oleje Výměna hydraulického oleje Viz [ 22] Viz [ 24] Výměna filtrační vložky Viz [ 26] Ztráta výkonu zařízení Příliš horký hydraulický olej Viz Příliš horký hydraulický olej Příliš málo hydraulického oleje v hydraulickém systému Výměna hydraulického oleje Viz [ 24] Zařízení je hlučné Znečištěný nebo zanesený olejový filtr Výměna filtrační vložky Viz [ 26] Benzinový motor nestartuje Benzinový motor zhasíná Prázdná nádrž Naplnění nádrže Prázdná nádrž Naplnění nádrže Příliš nízké otáčky Příliš nízký tlak oleje Zvýšení otáček Doplnění motorového oleje 33

34 Technické údaje 11 Technické údaje Typ PS, pevně E3 400V pevně E3 230V pevně Pohon Druh pohonu Hydraulika traktoru Elektromotor Elektromotor Výkon kw 3 3 S6 ** 3 S6 ** Napětí V Jištění A Plnicí buben Průměr cm Výška cm Maximální délka dřeva cm Objem náplně Rozměry * sprm *** 1,6 1,6 1,6 Délka cm Šířka cm Výška cm Hmotnost kg Typ B2,6 pevně PZ pevně PS, mobilně Pohon Druh pohonu Benzínový motor Nasazovací čerpadlo Hydraulika traktoru Výkon kw 2,6 3 3 Napětí V Jištění A Plnicí buben Průměr cm Výška cm Maximální délka dřeva cm Objem náplně Rozměry * sprm *** 1,6 1,6 1,6 Délka cm Šířka cm Výška cm Hmotnost kg *...Uvedené rozměry a hmotnosti jsou orientační a platí pro základní vybavení. **...Provozní údaje S6: nepřetržitý periodický provoz s přerušovaným zatížením procentuální údaj je uveden na typovém štítku. ***...sprm = sypaný prostorový metr 34

35 Technické údaje Typ PZ mobilně PZE univerzálně Pohon Druh pohonu Nasazovací čerpadlo Nasazovací čerpadlo / elektromotor Výkon kw 3 3 / 3 S6 ** Napětí V - - / 400 Jištění A - - / 16 Plnicí buben Průměr cm Výška cm Maximální délka dřeva cm Objem náplně Rozměry * sprm *** 1,6 1,6 Délka cm Šířka cm Výška cm Hmotnost kg *...Uvedené rozměry a hmotnosti jsou orientační a platí pro základní vybavení. **...Provozní údaje S6: nepřetržitý periodický provoz s přerušovaným zatížením procentuální údaj je uveden na typovém štítku. ***...sprm = sypaný prostorový metr 35

36 Servis 12 Servis POSCH výrobek Při objednávání náhradních dílů pro vaše zařízení se prosím obraťte přímo na vašeho místního prodejce. Pokud potřebujete seznam náhradních dílů pro vaše zařízení, můžete si jej zadáním sériového čísla kdykoli stáhnout na následující adrese: 36

37 Prohlášení o shodě EG Prohlášení o shodě EG Tímto prohlašujeme, že následně označené zařízení odpovídá na základě jeho koncepce a konstrukce příslušným základním bezpečnostním a zdravotním požadavkům evropské směrnice 2006/42/ES. Zařízení dále odpovídá směrnici Evropského parlamentu a Rady 2006/95/ES ze dne 12. prosince 2006 o harmonizaci právních předpisů členských států týkajících se elektrických zařízení určených pro používání v určitých mezích napětí a směrnici Rady 2004/108/ES ze dne 15. prosince 2004 o sbližování právních předpisů členských států týkajících se elektromagnetické kompatibility. Při jakékoli námi neschválené změně na zařízení ztrácí toto prohlášení svoji platnost. Balení polen - PackFix Hydro Č. položky: M7350, M7355, M7357, M7360, M7351, M7340, M7341, M7344 Sériové číslo: od A Pro dodržení bezpečnostních a zdravotních požadavků uvedených ve směrnicích ES byly zahrnuty následující normy: EN ISO Všeobecné zásady pro konstrukci EN ISO Bezpečnost strojních zařízení Bezpečné vzdálenosti k zamezení dosahu k nebezpečným místům horními a dolními končetinami EN 349 Nejmenší mezery k zamezení stlačení částí lidského těla EN Elektrická zařízení strojů EN ISO 4413 Hydraulika - Všeobecná pravidla a bezpečnostní požadavky na hydraulické systémy a jejich součásti Interními opatřeními je zajištěno, že sériová zařízení vždy odpovídají aktuálním evropským směrnicím a použitým normám. Níže uvedený (jméno a adresa) podepisuje výše uvedené prohlášení o shodě ES a je zplnomocněn sestavit technické podklady. Leibnitz, dne Ing. Johann Tinnacher Obchodní ředitel Posch Gesellschaft m. b. H. Paul-Anton-Keller-Straße 40 A-8430 Leibnitz 37

38

39

40 Vaše odborná prodejna výrobk firmy Posch
