Provozní návod *D V001* HydroCombi 20 D V001. Česky. Copyright by Posch Gesellschaft m.b.h., Made in Austria

Transkript

1 Provozní návod HydroCombi 20 D V001 *D V001* Česky Copyright by Posch Gesellschaft m.b.h., Made in Austria

2 Výrobce Výrobce POSCH Gesellschaft m.b.h. Paul-Anton-Keller-Strasse 40 A-8430 Leibnitz Telefon: +43 (0) 3452/82954 Fax: +43 (0) 3452/ Copyright by POSCH Gesellschaft m.b.h., Made in Austria Vyplňte prosím před uvedením zařízení do provozu. Tím si zajistíte nezaměnitelnost podkladů k vašemu zařízení, což vám umožní získat pohotové informace na případné dotazy. Číslo zařízení:... Sériové číslo:... POSCH Österreich: 8430 Leibnitz, Paul-Anton-Keller-Strasse 40, Telefon: +43 (0) 3452/82954, Fax: +43 (0) 3452/ , leibnitz@posch.com POSCH Deutschland: Velden/Vils, Preysingallee 19, Telefon: +49 (0) 8742/2081, Fax: +49 (0) 8742/2083, velden@posch.com 2

3 Obsah Obsah 1 Předmluva Ochrana autorských práv Záruka Podmínky Pojmy Návod k obsluze 6 2 Bezpečnostní pokyny Vysvětlení symbolů Všeobecné bezpečnostní pokyny Bezpečnostní pokyny pro štípač dřeva Bezpečnostní pokyny pro navijáky Upozornění týkající se hluku Jiná rizika Předpisové použití Neodborné používání 10 3 Všeobecné informace Rozsah platnosti Popis Nejdůležitější části zařízení Štítky a jejich význam Instalace 14 4 Uvedení do provozu Pohon pomocí elektromotoru (typ E) Pohon z traktoru přes kloubový hřídel (typ PZG) 16 5 Ovládání "Autospeed" Vysunutí válce Proces štípání Zvedák 20 6 Zastavení provozu Vypnutí zařízení 22 7 Přeprava Přeprava na tříbodovém závěsu traktoru Přeprava s podvozkem 24 8 Kontroly 26 3

4 Obsah 8.1 Bezpečnostní prvky Šroubové spoje Kabelové elektrické rozvody Hydraulická vedení Vodicí dráhy nástroje Obouruční zapínání Přídržný hrot dřeva Hladina oleje Naviják 27 9 Údržba Vodicí dráhy nástroje Výměna oleje Čištění Speciální vybavení Hydraulický zvedák Naviják Silniční podvozek Doplňkové vybavení Štípací kříž Speciální nůž s válečky Štípací stůl Nasazovací podlahová mříž Odstraňování závad Likvidace Technické údaje Servis 45 Prohlášení o shodě EG 46 4

5 Předmluva 1 Předmluva Děkujeme za zakoupení našeho výrobku. Toto zařízení bylo vyrobeno v souladu s platnými evropskými normami a předpisy. V tomto návodu najdete instrukce pro správnou a bezpečnou práci a rovněž pro údržbu zařízení. Každá osoba, která je zodpovědná za přepravu, instalaci, uvedení do provozu, obsluhu a údržbu zařízení si musí přečíst a pochopit: návod k obsluze, bezpečnostní předpisy, bezpečnostní předpisy jednotlivých kapitol. Má-li být vyloučeno chybné používání a zajištěn bezporuchový provoz, je zapotřebí návod umístit tak, aby byl obsluhujícímu personálu neustále k dispozici. 1.1 Ochrana autorských práv Všechny podklady jsou chráněny autorským právem. Předávání podkladů třetím osobám, jejich rozmnožování (i jednotlivých částí) a sdělování obsahu třetím osobám je zakázáno, pokud to není výslovně povoleno. 1.2 Záruka Před uvedením zařízení do provozu pozorně přečtěte návod k obsluze! Za škody a závady vzniklé nedodržením pokynů v návodu k obsluze výrobce neodpovídá. Závady zařízení, které jsou předmětem záručního plnění, je nutné nahlásit ihned po jejich zjištění. Nárok na záruku zaniká např.: při neodborném používání, při použití nevhodného připojení a pohonů, které nejsou součástí zařízení, při použití neoriginálních spotřebních dílů a příslušenství, v případě přestavby zařízení, pokud nebyla výrobcem písemně schválena. Spotřební díly nejsou předmětem záručního plnění. 1.3 Podmínky Informace o technických údajích, rozměrech, vyobrazeních zařízení a změnách bezpečnostně technických norem podléhají vývoji a nejsou proto v žádném případě závazné pro dodávku. Tiskové a obsahové chyby vyhrazeny. 1.4 Pojmy Provozovatel Za provozovatele je považována osoba, která zařízení provozuje a správně používá, nebo osoba, která obsluhou zařízení pověřuje vhodné a poučené osoby. Obsluhující personál Obsluhujícím personálem (obsluhou) se rozumí osoba, která je provozovatelem pověřená obsluhou zařízení. 5

6 Předmluva Odborný personál Odborným personálem se rozumí osoba, která je provozovatelem pověřená výkonem odborných prací, jako je instalace, montáž vybavení, údržbářské práce a odstraňování závad. Elektrotechnický odborník Elektrotechnickým odborníkem se rozumí osoba, která na základě svého odborného vzdělání má znalosti elektrických zařízení, norem a předpisů, je schopna rozpoznat a vyloučit možná nebezpečí. Zařízení Označení zařízení nahrazuje obchodní označení předmětu, na který tento návod vztahuje (viz titulní strana). 1.5 Návod k obsluze Tento návod k obsluze je překlad originálního návodu k obsluze. 6

7 Bezpečnostní pokyny 2 Bezpečnostní pokyny 2.1 Vysvětlení symbolů Následující symboly a upozornění v tomto návodu varují před možným poškozením zdraví osob a škodami na majetku a mohou vám pomoci během práce. Varování před nebezpečnými místy Upozornění týkající se bezpečnosti práce. Při jeho nedodržení vzniká nebezpečí ohrožení zdraví a života osob. Důsledně dodržujte tato upozornění a chovejte se obzvláště pozorně a opatrně. Varování před nebezpečným elektrickým napětím Dotyk se součástmi, které jsou pod napětím, může způsobit smrt. Kryty a ochranná zařízení elektrických součástí smí otevírat pouze školený elektrotechnik po předchozím odpojení zařízení od napětí. Varování před skřípnutím Nebezpečí poranění horních končetin přiskřípnutím. Varování před převrácením Vážné nebezpečí úrazu převrácením. Upozornění Symbol pro správné používání zařízení. Nedodržení může vést k poruchám nebo poškození zařízení. Upozornění týkající se hluku Symbol oblasti výskytu vysoké hladiny hluku > 85 db (A). Zanedbání může vést k poruchám nebo poškození sluchu. 7

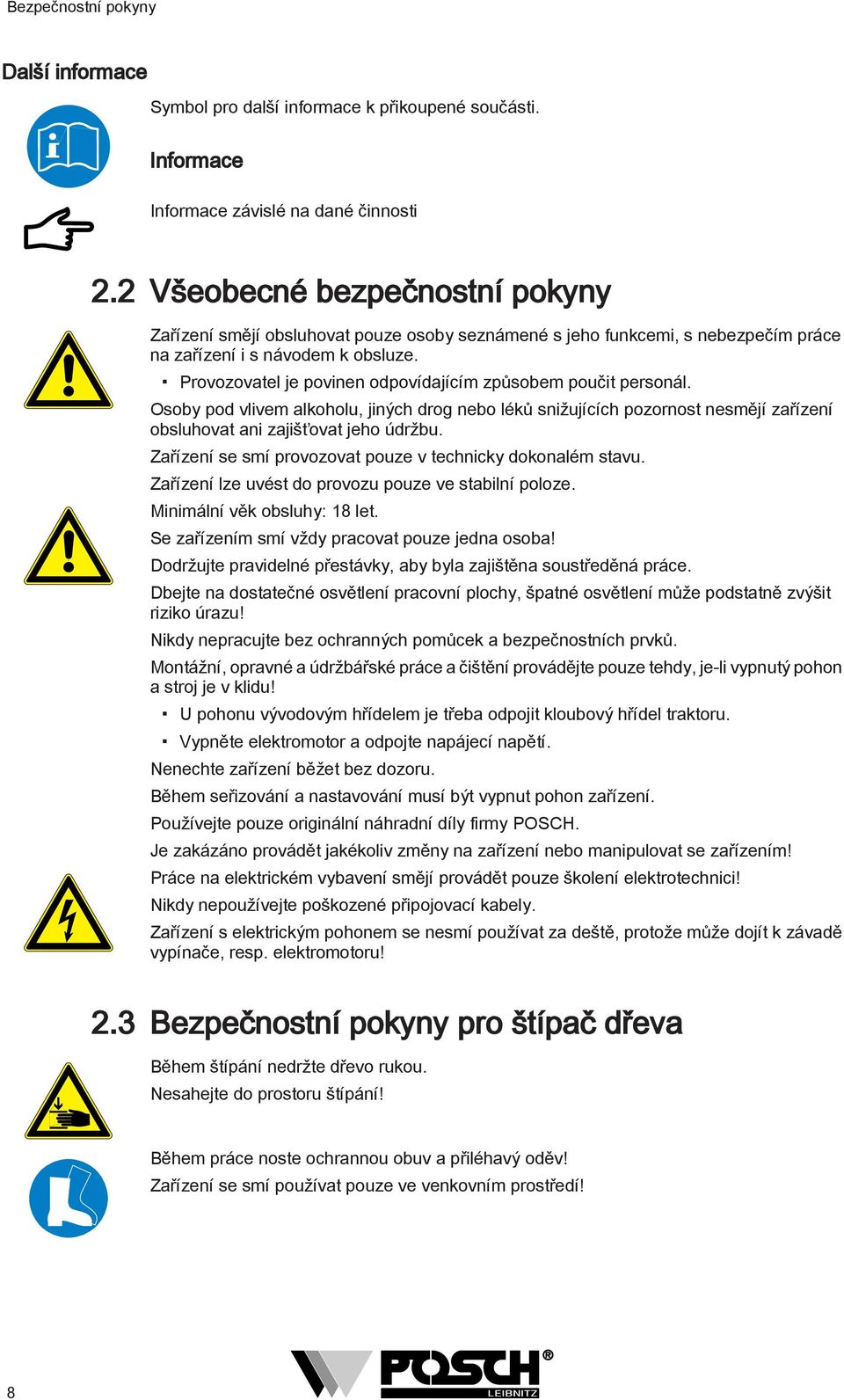

8 Bezpečnostní pokyny Další informace Symbol pro další informace k přikoupené součásti. Informace Informace závislé na dané činnosti 2.2 Všeobecné bezpečnostní pokyny Zařízení smějí obsluhovat pouze osoby seznámené s jeho funkcemi, s nebezpečím práce na zařízení i s návodem k obsluze. Provozovatel je povinen odpovídajícím způsobem poučit personál. Osoby pod vlivem alkoholu, jiných drog nebo léků snižujících pozornost nesmějí zařízení obsluhovat ani zajišťovat jeho údržbu. Zařízení se smí provozovat pouze v technicky dokonalém stavu. Zařízení lze uvést do provozu pouze ve stabilní poloze. Minimální věk obsluhy: 18 let. Se zařízením smí vždy pracovat pouze jedna osoba! Dodržujte pravidelné přestávky, aby byla zajištěna soustředěná práce. Dbejte na dostatečné osvětlení pracovní plochy, špatné osvětlení může podstatně zvýšit riziko úrazu! Nikdy nepracujte bez ochranných pomůcek a bezpečnostních prvků. Montážní, opravné a údržbářské práce a čištění provádějte pouze tehdy, je-li vypnutý pohon a stroj je v klidu! U pohonu vývodovým hřídelem je třeba odpojit kloubový hřídel traktoru. Vypněte elektromotor a odpojte napájecí napětí. Nenechte zařízení běžet bez dozoru. Během seřizování a nastavování musí být vypnut pohon zařízení. Používejte pouze originální náhradní díly firmy POSCH. Je zakázáno provádět jakékoliv změny na zařízení nebo manipulovat se zařízením! Práce na elektrickém vybavení smějí provádět pouze školení elektrotechnici! Nikdy nepoužívejte poškozené připojovací kabely. Zařízení s elektrickým pohonem se nesmí používat za deště, protože může dojít k závadě vypínače, resp. elektromotoru! 2.3 Bezpečnostní pokyny pro štípač dřeva Během štípání nedržte dřevo rukou. Nesahejte do prostoru štípání! Během práce noste ochrannou obuv a přiléhavý oděv! Zařízení se smí používat pouze ve venkovním prostředí! 8

9 Bezpečnostní pokyny Noste ochranné rukavice! Nikdy neštípejte šikmo uříznuté dřevo! Pracovní místo udržujte čisté od třísek a zbytků dřeva. Před odstraněním přichycených kousků dřeva vypněte pohon. Maximální délka dřeva cm Během přepravy a při vypnutí zařízení mějte štípací nástroj vždy zcela zasunutý. Provozní tlak hydraulického zařízení smí být maximálně 245 barů! 2.4 Bezpečnostní pokyny pro navijáky Naviják lze používat pouze tehdy, jestliže je zařízení namontováno na tříbodový závěs traktoru! Dávejte pozor, aby lano nebylo nikdy taženo přes ostré hrany! Nikdy neveďte lano rukou během navíjení! 2.5 Upozornění týkající se hluku Hladina akustického tlaku A na stanovišti obsluhy je 70 db(a), měřeno u ucha obsluhy. U zařízení s hřídelovým pohonem závisí hodnota hluku na pohonné jednotce. Udávané hodnoty jsou emisní hodnoty a nemusejí tedy představovat bezpečné hodnoty pro dané pracoviště. Ačkoli existuje vzájemný vztah mezi emisní a imisní hladinou, nelze z toho spolehlivě odvodit, zda jsou či nejsou nutná dodatečná bezpečnostní opatření. Faktory ovlivňující imisní hodnoty pro určité pracoviště obsahují i specifické vlivy na daném pracovišti, jiné zdroje hluku, například počet zařízení nebo jiné vedlejší okolnosti práce. Povolené hodnoty na pracovišti se mohou v různých zemích lišit. Tyto informace by však uživateli měly umožnit lepší odhad možného rizika a nebezpečí. 2.6 Jiná rizika I v případě, že jsou dodrženy veškeré bezpečnostní předpisy a zařízení je správně používáno, existují ještě některá rizika: Dotyk s rotujícími součástmi nebo nástroji. Nebezpečí poranění odlétajícím zpracovávaným kusem nebo jeho částmi. Nebezpečí požáru při nedostatečné ventilaci motoru. Ohrožení sluchu při práci bez sluchátek. Selhání lidského faktoru (např. v důsledku nepřiměřené tělesné námahy, psychické únavy...) Každé zařízení je nebezpečné, při práci je zapotřebí dbát maximální opatrnosti. Bezpečnost práce závisí na obsluze! 2.7 Předpisové použití Zařízení HydroCombi 20 je vhodné pouze pro štípání dřeva o průměru cm a délce cm. Zařízení se smí používat výhradně ke zpracování palivového dřeva! 9

10 Bezpečnostní pokyny 2.8 Neodborné používání Jakékoliv jiné či neodborné používání, než je uvedeno v kapitole Předpisové použití, je výslovně zakázáno! 10

11 Všeobecné informace 3 Všeobecné informace 3.1 Rozsah platnosti Tento návod k obsluze je platný pro následující zařízení: Typ zařízení Č. položky * Označení - Typ Pohon M6230 HydroCombi 20 - PZG Vývodový hřídel M6233 HydroCombi 20 - E5,5 Elektromotor M6234 HydroCombi 20 - PZGE5,5 Vývodový hřídel / elektromotor *... Číslo položky zařízení je uvedeno na typovém štítku. Provedení...L...O...R Sériový mechanický zvedák Bez mechanického zvedáku Autospeed Zvláštní vybavení...v...h...wh...wf...s Pro délku dřeva 130 cm Hydraulický zvedák ručně ovládaný naviják dálkově ovládaný naviják Silniční podvozek Doplňkové vybavení F F F F F F Štípací kříž Speciální nůž s válečky Štípací stůl Nasazovací podlahová mříž počitadlo hodin pro zařízení s elektromotorem počitadlo hodin pro zařízení s vývodovým hřídelem 3.2 Popis Zařízení HydroCombi 20 je vhodné pouze pro štípání dřeva o maximální délce cm. Pohon štípacího nástroje je prováděn hydraulicky, hydraulický systém je poháněn elektromotorem nebo vývodovým hřídelem. Zařízení se ovládá pomocí obouručního bezpečnostního spínače. Jakmile jsou obě řídicí páky bezpečnostního spínače stlačeny dolů, štípací nůž se vysune. Jakmile pustíte jednu ze dvou řídicích pák, štípací nůž se zastaví. Po vytažení řídicích pák nahoru vyjede štípací nůž zpět do výchozí polohy. Dřevo se umisťuje na desku pod štípací nůž. Během práce tlačí štípací nůž na dřevo, které tím rozštípne. 11

12 Všeobecné informace 3.3 Nejdůležitější části zařízení Válec 11 Výpustný šroub oleje 2 Vodicí tyč 12 Tříbodové zavěšení 3 Odvzdušňovací šroub 13 Čerpadlo pomocné hřídele 4 Vypínací tyč 14 Maznice 5 Obouruční zapínání 15 Typový štítek 6 Štípací nůž 16 Okénko indikace stavu oleje 7 Ochranný třmen 17 Vypínač/zásuvka 8 Přídržný hrot 18 Ovládací ventil 9 Vodicí dráhy nástroje 19 Elektromotor 10 Základní deska 20 Olejový filtr 12

13 Všeobecné informace 3.4 Štítky a jejich význam 1 Pracujte pouze sami! 2 Montážní, opravné a údržbářské práce a čištění provádějte pouze tehdy, je-li vypnutý pohon a stroj je v klidu! 3 Noste ochranné rukavice! 4 Noste ochrannou obuv! 5 Noste ochranné brýle a chrániče sluchu! 6 Pozor, pohybující se součásti! 7 Před uvedením zařízení do provozu je nutné přečíst si návod k obsluze! Směr otáčení motoru Z Směr otáčení vývodového hřídele Z Namažte vodicí dráhy nástroje! Z Hladina oleje Z n min = 300 min -1 Otáčky vývodového hřídele n max = 380 min -1 Měnič fází Z Mazací místo Z Štítky ovládání Ovládání štípač Z

14 Všeobecné informace Štítky na podvozku max. 3,5 bar Tlak v pneumatikách Z Instalace Zařízení lze uvést do provozu pouze ve stabilní poloze. Zařízení umístěte na vodorovnou volnou pracovní plochu. Zařízení musí stát přímo na zemi. Zařízení nesmí být podkládáno prkny, kovovými deskami atd. 14

15 Uvedení do provozu 4 Uvedení do provozu Před uvedením do provozu zkontrolujte funkci ochranných a bezpečnostních prvků, hydraulických hadic a stav oleje! Před každým uvedením do provozu je nutné přezkoušet stav kabelových elektrických rozvodů! Pokud by během provozu došlo k závadě, je nutné okamžitě zastavit provoz zařízení! 4.1 Pohon pomocí elektromotoru (typ E) Zařízení s motorem na 400 V Zařízení se smí používat pouze v elektrickém obvodu s proudovým chráničem FI 30 ma nebo s přenosným osobním ochranným vypínačem (PRCD). Práce na elektrickém vybavení smějí provádět pouze školení elektrotechnici! Typ E5,5 Připojte zařízení k elektrické síti: Síťové napětí 400 V (50 Hz) Ochranný výkonový vypínač 16 A (vypínací charakteristika C) Pro přívod musí být použit kabel o minimálním průřezu 2,5 mm². Tento průřez kabelu představuje jen minimální požadavek, při delším přívodu musí velikost průřezu určit elektrotechnik. Otočte přepínač do polohy ZAP Poloha 0 - VYP 2 Poloha 1 - ZAP Když se elektromotor nerozběhne (svítí červený indikátor rozpoznání směru otáček): V zástrčce se nachází měnič fází, pomocí něhož můžete změnit směr otáčení motoru (destičku v zástrčce zatlačte šroubovákem a otočte o 180 ). 15

16 Uvedení do provozu Vzhledem k těsnému spojení může dojít k vytržení zástrčky CEE z tělesa vypínače. Správným opatřením je používání značkových zástrček a silikonového spreje. Na takové poškození přepínače se záruka nevztahuje. 4.2 Pohon z traktoru přes kloubový hřídel (typ PZG) Připevněte zařízení k tříbodovému závěsu traktoru. Nasaďte kloubový hřídel a zajistěte ho bezpečnostním řetězem. Hřídel traktoru se otáčí ve směru hodinových ručiček. Nastavte ruční plyn traktoru na minimum. Zvolna připojte hřídel traktoru a nechte rozběhnout zařízení. Nastavte požadované otáčky vývodového hřídele pomocí ručního plynu: ot/ min Tato pracovní oblast se vyznačuje ekonomickým provozem traktoru s nižší spotřebou pohonných hmot a nižší hlukovou zátěží. Pro dosažení max. rychlosti štípání při krátkodobém zvýšení efektivity (max. 4 hodiny nepřerušeného provozu) je možné provozovat zařízení s otáčkami vývodového hřídele 420 ot/min. Maximální otáčky hřídele 420 ot/min se nesmí v žádném případě překročit, jinak se zvýší teplota oleje. To vede k předčasnému opotřebení a netěsnostem u čerpadla, válce a hydraulických vedení. Před opětovným odpojením kloubového hřídele musí být ruční plyn traktoru nastaven na minimum. Kloubový hřídel musí být uložen v zavěšeném stavu v závěsu kloubových hřídelů. 16

17 Ovládání 5 Ovládání Při okolních teplotách kolem 0 C nechte zařízení běžet cca pět minut naprázdno. Tím dosáhne hydraulický systém své provozní teploty (hydraulické hadice jsou pak mírně teplé). 5.1 "Autospeed" Pomocí funkce Autospeed se dosáhne tlakově ovládaného přepnutí mezi oběma rychlostmi chodu. Funkce Autospeed reaguje na požadovaný tlak štípání a automaticky přepíná rychlost štípání. Výhody: Vyšší rychlost práce díky automatickému tlakově ovládanému přepnutí mezi oběma rychlostmi chodu. Tím se dosahuje až o 30 % vyššího štípacího výkonu. Šetrné plynulé přepínání zaručuje nízké opotřebení hydrauliky. Poloha Funkce 0 Základní poloha ovládacích pák, štípací nástroj se nepohybuje. I II Obě ovládací páky sklopte současně směrem dolů. Pokud jsou ovládací páky v této poloze, vyjíždí štípací nástroj. Rychlost štípání se přizpůsobí štípacímu tlaku. Při současném zatlačení obou pák nahoru zajede štípací nástroj zpět do výchozí polohy. Poté se přepne do polohy 0. Štípací nástroj může u vypnutého zařízení s funkcí Autospeed samovolně sjet. Toto pomalé sjíždění je způsobeno ventilem funkce Autospeed a jedná se o normální chování. 17

18 Ovládání 5.2 Vysunutí válce 1 1 Šestihranná matice Zařízení se expeduje se zasunutým válcem. Před zahájením štípání musí být válec vysunutý a zajištěný. Při vysouvání a zasouvání válce dbejte, aby nedošlo k přiskřípnutí hydraulických hadic. Stiskněte řídicí páky dolů. Válec se vysune nahoru, až se dostane k příložné desce válce. Utáhněte dvě šestihranné matice válce. Obě šestihranné matice jsou uloženy na pravé straně uzavírací klapky a připevněny křídlovou maticí. Stiskněte řídicí páky směrem nahoru. Štípací nůž se zasune. Je možné štípat dřevo. Výška v pracovní poloze: 260 cm 5.3 Proces štípání Se zařízením smí vždy pracovat pouze jedna osoba! Dbejte na to, aby se v dosahu zařízení nezdržovaly žádné další osoby. Nikdy nesahejte pod štípací nástroj, dřeva se dotýkejte pouze ze stran. 18

19 Ovládání Vypínací tyč 2 Ochranný oblouk Dřevo postavte pod štípací nůž, přitom ho zatlačte proti hrotu tak, aby i tenké dřevo stálo bezpečně samo. Současně zatáhněte obě řídicí páky směrem dolů. Štípací nůž vyjede a rozštípne dřevo. Jakmile se uvolní řídicí páky, štípací nůž se zastaví. Zatlačte obě řídicí páky nahoru, tím se štípací nůž znovu zasune. Pomocí vypínací tyče můžete změnit zpětný zdvih štípacího nože. Povolte křídlovou matici a posuňte vypínací tyč do požadované polohy. Jakmile dřevo při štípání zatlačí na ochranný oblouk, ochranný oblouk vyskočí ze zaaretované polohy a sklopí se dolů. Ochranný oblouk se tím nepoškodí. Před dalším štípáním je třeba ochranný oblouk znovu zatlačit nahoru do pracovní polohy. 19

20 Ovládání Pokyny pro štípání Nikdy neštípejte šikmo uříznuté dřevo! Dřevěné špalky je nutné štípat v podélném směru. Štípání obzvláště prorostlého dřeva: odštípávejte kusy dřeva od okraje. Zaklíněné dřevo uvolněte od štípacího nože pomocí palice. 5.4 Zvedák

21 Ovládání 1 Zvedací rameno 4 Zdvihací řetěz 2 Páka se zářezem 5 Bezpečnostní rukojeť 3 Závěsný plech Díky zvedáku se štípané kmeny pohodlně zvedají do štípací polohy. Zvedák používejte pouze tehdy, je-li zařízení připevněno k tříbodovému závěsu! Montáž: Odmontujte pravý ochranný oblouk. Přišroubujte předem smontovaný zvedák do místa uchycení ochranného oblouku. Namontujte na štípací nůž závěsný plech pro zdvihací řetěz. Nastavení zdvihacího řetězu: Zvedací rameno se bude pohybovat společně se štípacím nožem: Zahákněte poslední článek zdvihacího řetězu na závěsný plech. Zvedací rameno zůstane v horní poloze: Ručně přitáhněte zvedací rameno k zařízení (zvedací rameno se zajistí v páce se zářezem). Pokud se má zvedací rameno opět spustit dolů, musí být bezpečnostní páka stisknutá a zvedací rameno stlačené směrem ven. 21

22 Zastavení provozu 6 Zastavení provozu Před vypnutím zařízení vypusťte tlak z veškeré hydrauliky. Všechny ovládací prvky proto přepněte do neutrální polohy. 6.1 Vypnutí zařízení Pohon pomocí elektromotoru (typ E) Typ E5,5 Nastavte přepínač do polohy 0. Pohon z traktoru přes kloubový hřídel (typ PZG) Odpojte kloubový hřídel u traktoru. Před odpojením nastavte ruční plyn traktoru na minimum. 22

23 Přeprava 7 Přeprava Před přepravou bezpodmínečně vypněte pohon! Odpojte zařízení od sítě! Za tím účelem vytáhněte zástrčku zařízení. Odpojte kloubový hřídel u traktoru. Před odpojením nastavte ruční plyn traktoru na minimum. Zařízení se smí přepravovat pouze s válcem v zasunutém stavu. Zasunutí válce před přepravou: 1 1 Šestihranná matice Stiskněte ovládací páky dolů. Štípací nůž se zcela vysune. Uvolněte 2 šestihranné matice válce na příložné desce válce. Obě šestihranné matice uložte na pravé straně uzavírací klapky (zajistěte křídlovou maticí). Stiskněte ovládací páky směrem nahoru. Válec se spustí dolů. Při zvedání a spouštění válce dbejte, aby nedošlo k přiskřípnutí hydraulických hadic. Štípací kříž (volitelná výbava) nasaďte na štípací nůž a zajistěte ho, poté štípací nůž zcela zasuňte. Vypněte pohon a vyklopte boční ochranné oblouky nahoru. Výška v přepravní poloze: 205 cm 7.1 Přeprava na tříbodovém závěsu traktoru Připevněte zařízení k tříbodovému závěsu a nadzdvihněte je pomocí hydrauliky traktoru. Pokud je zadní osvětlení traktoru zakryté, je nutné na zadní stranu zařízení připevnit koncové osvětlení (např. magnetickou či nasazovací konzoli apod.). Vzhledem ke hmotnosti zařízení může být kombinace traktoru a zařízení nestabilní. 23

24 Přeprava Pro ověření celkové stability je možné použít následující vzorec pro výpočet minimálního čelního zatížení I F,min při minimálním zatížení přední nápravy ve výši 20 % vlastní hmotnosti traktoru: ( I F,min = I R x ( c + d)) - ( T F x b ) + ( 0,2 x T E x b ) a + b I F T F T E T R I R T E (kg) vlastní hmotnost traktoru * T F (kg) zatížení přední nápravy prázdného traktoru * T R (kg) zatížení zadní nápravy prázdného traktoru * I R (kg) celková hmotnost zařízení ** I F (kg) celková hmotnost čelního zatížení a (m) vzdálenost mezi těžištěm čelního zatížení a středem přední nápravy *** b (m) rozchod kol traktoru *** c (m) vzdálenost mezi středem zadní nápravy a středem kulových kloubů spodních ramen d (m) vzdálenost mezi středem kulových kloubů spodních ramen a těžištěm zařízení *** *** *.. viz návod k obsluze traktoru **.. viz Technické údaje (je bezpodmínečně nutné zohlednit hmotnost možného dodatečného vybavení na zařízení) ***.. změřit Přeprava zařízení po veřejných komunikacích je povolena pouze ve svislé poloze. Při přepravě na veřejných komunikacích dodržujte pravidla silničního provozu. Maximální přepravní rychlost: 25 km/h Po odpojení od traktoru musí být zařízení postaveno na rovném a pevném místě. 7.2 Přeprava s podvozkem Přívěs pro osobní vůz Uveďte zařízení do přepravní polohy. Viz... Silniční podvozek [ 35] Zavěste oj na tažné vozidlo. Připojte pojistné lano, resp. řetěz k tažnému vozidlu! 24

25 Přeprava U vozíků se setrvačníkovou brzdou: připojte pojistné lano, resp. řetěz k tažnému vozidlu! Otáčením kliky zvedněte opěrné kolo. Zapojte konektor osvětlení na tažném vozidle. Zkontrolujte funkčnost osvětlení. Zkontrolujte tlak v pneumatikách maximálně 3,5 barů. Při přepravě na veřejných komunikacích dodržujte pravidla silničního provozu. Maximální přepravní rychlost: 80 km/h Po odpojení od tažného vozidla musí být zařízení postaveno na vodorovném a pevném místě. 25

26 Kontroly 8 Kontroly Před kontrolními pracemi na zařízení bezpodmínečně vypněte pohon! Odpojte zařízení od sítě! Za tím účelem vytáhněte zástrčku zařízení. Odpojte kloubový hřídel u traktoru. Před odpojením nastavte ruční plyn traktoru na minimum. Sejměte kloubový hřídel z traktoru. 8.1 Bezpečnostní prvky Na zařízení musejí být vždy všechny bezpečnostní prvky (kryty, ochranné mříže atd.)! 8.2 Šroubové spoje Po první hodině provozu dotáhněte všechny šrouby a matice. Po každých dalších 100 hodinách provozu dotáhněte všechny šrouby a matice. Nahraďte ztracené šrouby a matice. 8.3 Kabelové elektrické rozvody Před každým uvedením do provozu je nutné přezkoušet stav kabelových elektrických rozvodů! Poškozené kabelové rozvody je třeba neprodleně vyměnit! Práce na elektrickém vybavení smějí provádět pouze školení elektrotechnici! 8.4 Hydraulická vedení Po první hodině provozu zkontrolujte veškerá hydraulická vedení, zda nejsou uvolněna a nikde neprosakují. Po každých dalších 100 hodinách provozu zkontrolujte hydraulická vedení, zda nejsou uvolněna a nikde neprosakují. Poškozená hydraulická vedení je třeba neprodleně vyměnit! 8.5 Vodicí dráhy nástroje Vodicí dráhy nástroje musí být vždy namazány. 8.6 Obouruční zapínání Překontrolujte lehký chod kloubů obouručního vypínání a popřípadě je namažte. Překontrolujte pohyblivost kolébkového vypínače. 26

27 Kontroly 8.7 Přídržný hrot dřeva 1 1 Přídržný hrot dřeva V případě, že se špička hrotu ulomí, lze ji snadno nabrousit úhlovou bruskou. 8.8 Hladina oleje Chcete-li zkontrolovat hladinu oleje, postavte zařízení na vodorovnou plochu. Stav oleje musí být kontrolován při zasunutém štípacím noži Stav hydraulického oleje Pokud je indikační okénko plné oleje, je stav oleje maximální. Pokud je hladina oleje v polovině výšky okénka, je stav oleje minimální. V takovém případě je třeba ihned doplnit hydraulický olej. Viz... Výměna hydraulického oleje [ 28] Kontrola olejového filtru je nutná pouze při výměně oleje. 8.9 Naviják Kontrolujte pravidelně lano v celé jeho délce, zda není poškozené. Pokud je lano poškozené (zalomené nebo rozpletené), je zapotřebí vyměnit je za originální lano. Lano se musí vyměnit v odborné dílně. Kontrolujte pravidelně šroubové spoje navijáku. Alespoň jednou ročně nechte naviják odborně přezkoušet. 27

28 Údržba 9 Údržba Před údržbářskými pracemi na zařízení bezpodmínečně vypněte pohon! Odpojte zařízení od sítě! Za tím účelem vytáhněte zástrčku zařízení. Odpojte kloubový hřídel u traktoru. Před odpojením nastavte ruční plyn traktoru na minimum. Sejměte kloubový hřídel z traktoru. Práce na elektrickém vybavení smějí provádět pouze školení elektrotechnici! Nikdy nepracujte bez ochranných pomůcek a bezpečnostních prvků. Používejte pouze originální náhradní díly firmy POSCH. 9.1 Vodicí dráhy nástroje Maznice 2 Mazací štětec Maznice vodicích drah nástroje namažte po každých 10 hodinách. Naneste mazivo štětcem. Vodicí dráhy nástroje musí být vždy namazány. Doporučená maziva: Výrobce Typ Genol Víceúčelové mazivo Fuchs Víceúčelové mazivo Výměna oleje Použitý olej musí být zlikvidován v souladu s ochranou životního prostředí. Informujte se o zákonných předpisech týkajících se ochrany životního prostředí Výměna hydraulického oleje První výměnu oleje je zapotřebí provést po 500 hodinách provozu, každou další výměnu pak po 1000 hodinách provozu nebo jednou ročně. Před výměnou oleje zasuňte štípací nůž do výchozí polohy. Vyšroubujte odvzdušňovací šroub. Uvolněte šroub pro vypouštění oleje. 28

29 Údržba Šroub pro vypouštění oleje se nachází dole na zadní straně sloupu. Vypusťte starý hydraulický olej do jímací vany. Šroub pro vypouštění oleje znovu zašroubujte a otvorem v odvzdušňovacím šroubu nalijte do nádrže nový hydraulický olej. Našroubujte odvzdušňovací šroub do nádrže. Zapněte zařízení a nechte je krátce běžet. Zkontrolujte hladinu oleje a v případě potřeby hydraulický olej doplňte. Celkový objem hydraulického systému: Množství 38 litru Hydraulický systém je plněn hydraulickým olejem OMV HLP M46. Při výměně oleje se bezvýhradně doporučuje vysoce kvalitní olej. Smísení se stejně kvalitními produkty nepředstavuje žádný problém Doporučené hydraulické oleje Výrobce Druh oleje OMV ATF II SHELL Donax TA ELF Hydrelf DS 46 ESSO Univis N46 CASTROL Hyspin AWH-M 46 ARAL Vitam VF46 GENOL Hydraulický olej 520 FUCHS Plantohyd 32S * / Renolin B46 HVI *...biologické hydraulické oleje Olejový filtr Kryt filtru 2 Filtrační vložka Výměna filtrační vložky se provádí při každé výměně oleje. Případný výskyt hliníkových špon nevadí, vznikají při rozběhu čerpadla. Filtrační vložku nevymývejte benzinem nebo petrolejem, zničila by se. 29

30 Údržba 9.3 Čištění Před čištěním zařízení bezpodmínečně vypněte pohon! Odpojte zařízení od sítě! Za tím účelem vytáhněte zástrčku zařízení. Odpojte kloubový hřídel u traktoru. Před odpojením nastavte ruční plyn traktoru na minimum. Sejměte kloubový hřídel z traktoru. Pro zajištění optimální funkce čistěte zařízení v pravidelných intervalech. Nové zařízení (první 3 měsíce) myjte pouze houbou! V tomto období není lak ještě zcela vytvrzený a při čištění vysokotlakým mytím by mohlo dojít k jeho poškození. 30

31 Speciální vybavení 10 Speciální vybavení 10.1 Hydraulický zvedák Řídicí páka 3 Zdvihací rameno 2 Zdvihací válec Hydraulický zvedák lze používat pouze tehdy, jestliže je zařízení namontováno na tříbodovém závěsu traktoru! Pomocí hydraulického zvedáku se štípané kmeny stlačením ovládacího ventilu zvedají do štípací polohy Ovládání hydraulického zvedáku

32 Speciální vybavení 1 Zdvihací rameno nahoru 2 Zdvihací rameno dolů 10.2 Naviják Odkládací rameno 3 Ovládací ventil 2 Podávací kleština 4 Uzavírací klapka Bezpečnostní pokyny: Naviják s tažnou silou 1000 kg lze používat pouze tehdy, jestliže je zařízení namontováno na tříbodový závěs traktoru! Stanoviště obsluhy musí být vždy výše než přisunované dřevo! V oblasti vtahování navijáku se nesmějí nacházet žádné osoby! Vždy musí být volný výhled až po zcela vytaženou délku lana! Úhel zatahování lana na obou stranách navijáku nesmí být větší než 40! Dávejte pozor, aby lano nebylo nikdy taženo přes ostré hrany! Nikdy neveďte lano rukou během navíjení! Pomocí hydraulického navijáku můžete k zařízení bez námahy tahat těžké dřevěné klády. Lano musí být při navíjení i odvíjení vždy pevně napnuté, aby se předešlo jeho zamotání. Pohon navijáku zajišťuje hydraulický motor. Dřevěné klády lze uchytit pomocí podávací kleštiny nebo kládového háku. 32

33 Speciální vybavení Ruční naviják Navíjení lana 2 Uvolnění, resp. odvíjení lana Pracovní postup: 1. Stiskněte krátce řídicí páku do polohy 2. Lano se uvolní. 2. Uchopte hák nebo kleštinu a vytáhněte potřebnou délku lana směrem ke kmeni. 3. Upevněte hák nebo kleštinu na dřevěný kmen. 4. Zatlačte řídicí páku do polohy 1, přitáhněte kmen k zařízení a umístěte ho pod štípací nůž. Lano nenavíjejte celé, ponechte asi 5 cm lana před omezovačem navíjení, jinak by mohlo dojít k poškození navijáku! Uvolněte hák nebo kleštinu z kmene a zavěste je na odkládací rameno Rádiový naviják Zařízení vybavené rádiovým ovládáním představuje výrazné ulehčení práce. Rádiové ovládání slouží k bezdrátové obsluze navijáku. Bezpečnostní pokyny Před použitím rádiového ovládání se důkladně seznamte s jeho funkcemi! Rádiové ovládání smí obsluhovat pouze pověřené a přiměřeně poučené osoby! Před každým použitím překontrolujte funkci nouzového vypnutí. S rádiovým ovládáním zacházejte obezřetně. Vyberte si bezpečné místo, odkud máte přehled o celém pracovišti. Zapnutý vysílač nenechávejte odložený bez dozoru! V případě poruchy ihned přestaňte rádiové zařízení používat! Vypněte rádiový vysílač pomocí nouzového vypínače. Odpojte sedmipólový konektor na traktoru. 33

34 Speciální vybavení Vysílač Tlačítko 1 4 Nouzové zastavení 2 Tlačítko 2 5 Zdířka pro napájení 3 LED Na rádiovém vysílači jsou tlačítka pro ovládání jednotlivých funkcí. Pro zahájení provozu vysílače je nutné deaktivovat funkci nouzového zastavení. Stiskněte na dobu asi 5 sekund současně obě tlačítka vysílání. Pokud po stisknutí tlačítek dioda LED bliká zeleně, je vysílač připraven k použití. Pokud dioda LED bliká červeně, je vybitý akumulátor a je nutné ho nabít. Tlačítko 1: Lano se rozpojí a může být volně vytaženo. Tlačítko 2: Lano bude navíjeno po celou dobu stisknutí tlačítka, po jeho uvolnění se lano zastaví. Nabíjení akumulátoru: 1. Zapojte dodaný kabel do zapalovače cigaret a na vysílači ho připojte do zdířky pro napájení. 2. Vysílač se nabíjí asi 14 hodin. Vysílač nabíjejte minimálně 2krát ročně, a to i v případě, že se po celý rok nepoužívá Přijímač Zasuňte 3pólový konektor trvalého proudu do tažného vozidla. Připojovací napětí 12 V 16 A Trvalý proud Po skončení práce nezapomeňte konektor trvalého proudu vytáhnout, jinak by mohlo dojít k vybití akumulátoru tažného vozidla! Přijímač je připraven k použití. 34

35 Speciální vybavení Minimální napětí pod zatížením musí být 11,2 V (aktivní naviják na dálkové ovládání), jinak nefunguje pozvolný rozběh! Pokud by elektrická zásuvka tažného vozidla neposkytovala toto napětí, je zapotřebí přímé připojení k akumulátoru. Pokud na tažném vozidle nemáte 3pólovou přípojku trvalého proudu, můžete alternativně připojit 7pólový konektor (hnědá + na 58L modrá - na 31). Respektujte však dříve uvedené výkonové údaje, jinak by mohlo dojít k funkčním poruchám. Vypnutí pozvolného rozběhu: Propojovací můstek 2 Kolíková lišta Vysuňte 3pólový konektor z tažného vozidla. Uvolněte 4 šrouby z krytu přijímače a kryt sejměte. Nasuňte propojovací můstek na oba kolíky kolíkové lišty. Zavřete kryt přijímače Poruchy dálkového řízení Závada Příčina Odstranění Žádná reakce při zapnutí dálkového ovladače. Varovné upozornění o podpětí na ovladači (po krátké době provozu bliká kontrolka LED červeně). Ovladač signalizuje normální provozní stav, avšak nelze provést žádné řídicí povely. Požadované povely nejsou prováděny. Funkce nouzového zastavení je aktivní. Chybí provozní napětí. Akumulátor není nabitý. Akumulátor je vadný. Přijímač nemá provozní napětí. Není navázáno radiové spojení. Přijímač je poškozený. Propojovací kabel k zařízení je přerušený. Stiskněte na dobu asi 5 sekund obě tlačítka vysílání. Nabijte akumulátor, popř. vložte nabitý akumulátor. Dobijte akumulátor. Zkontrolujte správný průběh nabíjení. Zapněte světlo u traktoru. Zkontrolujte propojovací kabel k přijímači. Zkontrolujte funkci prostřednictvím kontrolky LED na ovladači. Zkontrolujte pevné připojení propojovacího kabelu k přijímači. Další informace naleznete v dodaném návodu k obsluze radiového ovládání Silniční podvozek Silniční podvozek pro přepravu zařízení 35

36 Speciální vybavení Pracovní poloha: Oj 4 Horní závlačka trojbodového závěsu 2 Podpěrná noha 5 Naviják 3 Držák osvětlení Zavěste oj na traktor. Spusťte obě podpěry dolů. Odjistěte osvětlení, vytáhněte je a umístěte do bočního držáku. Odjistěte závlačku trojbodového závěsu na horním uchycení trojbodového závěsu a vytáhněte ji. Pomocí navijáku sklopte zařízení dozadu, tak aby stálo vodorovně na zemi. Nastavení pro přepravu: Postupujte v opačném pořadí, než je popsáno výše. Demontáž podvozku: Blokovací páka 2 Spodní závlačka trojbodového závěsu 36

37 Speciální vybavení Odjistěte obě blokovací páky na spodních závlačkách trojbodového závěsu a vyklopte je nahoru. Zvedněte podvozek na oji tak vysoko, až se vysmekne ze spodních závlaček trojbodového závěsu. Odtáhněte podvozek dopředu. 37

38 Doplňkové vybavení 11 Doplňkové vybavení 11.1 Štípací kříž Štípací kříž 3 Štípací nůž 2 Upevňovací třmen V jednom kroku je dřevo rozštípnuto na čtyři kusy. Pro rovnoměrná polena o průměru maximálně cm. Nevhodné pro sukovité nebo prorostlé dřevo (nebezpečí uvíznutí/zaklínění). Montáž: 1. Vysuňte štípací nůž asi 30 cm a vypněte zařízení. 2. Nasuňte štípací kříž na nůž. 3. Sklopte upevňovací třmen. 38

39 Doplňkové vybavení 11.2 Speciální nůž s válečky Speciální nůž s válečky 3 Štípací nůž 2 Upevňovací třmen V jednom kroku je dřevo rozštípnuto na 2 kusy. Válečky na štípacím noži zabrání uvíznutí rozštípnutého dřeva při zpětném chodu. Montáž: 1. Vysuňte štípací nůž asi 30 cm a vypněte zařízení. 2. Nasuňte štípací kříž na nůž. 3. Sklopte upevňovací třmen. 39

40 Doplňkové vybavení 11.3 Štípací stůl Opěrná objímka dolní 6 Ovládací páka 2 Přítlačná pružina 7 Štípací stůl 3 Vypínací tyč 8 Upevňovací páka 4 Opěrná objímka horní 9 Podstavec štípacího stolu 5 Spojovací díl 10 Křídlový šroub Montáž: Namontujte dolní opěrnou objímku. Na vypínací tyč navlékněte zespodu přítlačnou pružinu a součásti vcelku vsuňte do dolní opěrné objímky. Namontujte horní opěrnou objímku. Postavte štípací stůl na základní desku. Během montáže štípacího stolu dávejte pozor, abyste se hlavou nedostali pod štípací nůž nebo se o něj na hlavě neporanili. Vyklopte obě upevňovací páky nahoru, zasuňte štípací nůž zcela ke stojanu a sklopte páky dolů. Mechanismus vypínání je nutné smontovat pouze jednou, poté zůstává namontován; časem však může být potřeba vyměnit štípací stůl. 40

41 Doplňkové vybavení Podstavec štípacího stolu Podstavec štípacího stolu slouží ve spojení se štípacím stolem ke štípání krátkého dřeva až do délky 33 cm. Montáž: 1. Postavte podstavec štípacího stolu na základní desku. 2. Na podstavec štípacího stolu připevněte štípací stůl pomocí křídlových šroubů Nasazovací podlahová mříž Podlahová mříž 4 Šestihranná matice 2 Vratový šroub 5 Základní deska 3 Destička Podlahová mříž brání sesunutí mokrého nebo zledovatělého dřeva ze základní desky. Montáž: Podlahovou mříž přišroubujte pomocí vratových šroubů k základní desce. 41

42 Odstraňování závad 12 Odstraňování závad Před odstraňováním závad na zařízení bezpodmínečně vypněte pohon! Odpojte zařízení od sítě! Za tím účelem vytáhněte zástrčku zařízení. Odpojte kloubový hřídel u traktoru. Před odpojením nastavte ruční plyn traktoru na minimum. Sejměte kloubový hřídel z traktoru. Práce na elektrickém vybavení smějí provádět pouze školení elektrotechnici! Závada Možná příčina Odstranění Viz strana Elektromotor neběží nebo se často vypíná Vadné přívodní vedení Kontrola přívodního vedení elektrotechnickým odborníkem Viz [ 15] Jistič vypadává - příliš slabé jištění přívodního vedení Použití správných pojistek Spouští se ochrana motoru Použití silnějšího přívodního vedení Špatný směr otáčení Záměna dvou fází Vypínač nefunguje Vadné přívodní vedení Kontrola přívodního vedení elektrotechnickým odborníkem Jistič vypadává - příliš slabé jištění přívodního vedení Vadná ochrana nebo motorový jistič Použití správných pojistek Přezkoušení nebo zaslání vypínače ke kontrole Viz [ 15] Štípací nůž se nevysouvá Zablokované spínací součásti Překontrolujte spínací součásti Příliš málo hydraulického oleje v hydraulickém systému Kontrola stavu hydraulického oleje Viz [ 28] Štípací nůž se nevysouvá Opačný směr otáčení hřídele Změna směru otáčení hřídele Viz Příliš horký hydraulický olej Příliš málo hydraulického oleje v hydraulickém systému Snížená kvalita hydraulického oleje Znečištěný nebo zanesený olejový filtr Kontrola stavu hydraulického oleje Výměna hydraulického oleje Viz [ 27] Viz [ 28] Výměna filtrační vložky Viz [ 29] Ztráta výkonu zařízení Příliš horký hydraulický olej Viz Příliš horký hydraulický olej Příliš málo hydraulického oleje v hydraulickém systému Kontrola stavu hydraulického oleje Viz [ 28] Zablokovaný štípací klín Sukovité dřevo Odštípání kusů dřeva od okraje Viz [ 20] Zařízení je hlučné Příliš vysoké otáčky hřídele Dodržujte předepsané otáčky. Viz Zařízení je hlučné Znečištěný nebo zanesený olejový filtr Výměna filtrační vložky Viz [ 29] 42

43 Odstraňování závad Netěsný hydraulický válec Ovládací páky nezůstávají v poloze zpětného chodu Opotřebovaná těsnicí manžeta Vedení pístnice je volné Poškozená pístnice Opotřebované sedlo v ovládacím ventilu Opotřebovaná západka Výměna manžet Dotáhněte vedení pístnice Výměna pístnice Přebroušení sedla Výměna západky 12.1 Likvidace Zařízení likvidujte podle příslušných národních předpisů a směrnic. Oddělené a čisté recyklovatelné materiály odevzdejte k opětovnému použití. 43

44 Technické údaje 13 Technické údaje Typ PZG E5,5 PZGE5,5 Pohon Druh pohonu Vývodový hřídel Elektromotor Vývodový hřídel / elektromotor Výkon kw 21 5,5 S6 ** 21 / 5,5 S6 ** Napětí V Jištění A Otáčky motoru ot/min Otáčky vývodového hřídele Štípací systém ot/min Štípací síla t Zdvih válce cm Maximální tlak barů Maximální délka dřeva cm Maximální průměr dřeva cm Rychlost posuvu vpřed cm/s / 16 Rychlost posuvu vzad cm/s / 16 Rozměry * Šířka cm Hloubka cm Výška cm Hmotnost kg *...Uvedené rozměry a hmotnosti jsou orientační a platí pro základní vybavení. **...Provozní údaje S6: nepřetržitý periodický provoz s přerušovaným zatížením procentuální údaj je uveden na typovém štítku. 44

45 Servis 14 Servis POSCH výrobek Při objednávání náhradních dílů pro vaše zařízení se prosím obraťte přímo na vašeho místního prodejce. Pokud potřebujete seznam náhradních dílů pro vaše zařízení, můžete si jej zadáním sériového čísla kdykoli stáhnout na následující adrese: 45

46 Prohlášení o shodě EG Prohlášení o shodě EG Tímto prohlašujeme, že následně označené zařízení odpovídá na základě jeho koncepce a konstrukce příslušným základním bezpečnostním a zdravotním požadavkům evropské směrnice 2006/42/ES. Zařízení dále odpovídá směrnici Evropského parlamentu a Rady 2006/95/ES ze dne 12. prosince 2006 o harmonizaci právních předpisů členských států týkajících se elektrických zařízení určených pro používání v určitých mezích napětí a směrnici Rady 2004/108/ES ze dne 15. prosince 2004 o sbližování právních předpisů členských států týkajících se elektromagnetické kompatibility. Při jakékoli námi neschválené změně na zařízení ztrácí toto prohlášení svoji platnost. Štípač dřeva - HydroCombi 20 Št. artikla: Serijska št.: M6230, M6233, M6234 od A Pro dodržení bezpečnostních a zdravotních požadavků uvedených ve směrnicích ES byly zahrnuty následující normy: EN ISO Všeobecné zásady pro konstrukci EN ISO Zemědělské stroje Bezpečnost Všeobecné požadavky EN ISO Bezpečnost strojních zařízení Bezpečné vzdálenosti k zamezení dosahu k nebezpečným místům horními a dolními končetinami EN 349 Nejmenší mezery k zamezení stlačení částí lidského těla EN Elektrická zařízení strojů Bezpečnost štípačů polen EN Obouruční zapínání EN 574 EN ISO 4413 Hydraulika - Všeobecná pravidla a bezpečnostní požadavky na hydraulické systémy a jejich součásti Interními opatřeními je zajištěno, že sériová zařízení vždy odpovídají aktuálním evropským směrnicím a použitým normám. Níže uvedený (jméno a adresa) podepisuje výše uvedené prohlášení o shodě ES a je zplnomocněn sestavit technické podklady. Leibnitz, dne Posch Gesellschaft m. b. H. Paul-Anton-Keller-Straße 40 A-8430 Leibnitz Ing. Johann Tinnacher Obchodní ředitel 46

47

48 Vaše odborná prodejna výrobk firmy Posch
