1 AutoCut 700 D vydání 2005/45

2

3 Obsah Všeobecné informace... 2 Výrobce...2 Rozsah platnosti...2 Předpisové použití...2 Popis...2 Nejdůležitější části zařízení (stabilní model)...3 Nejdůležitější části zařízení (traktorový podvozek)...4 Štítky a jejich význam...5 Práce se zařízením... 6 Bezpečnostně technické pokyny...6 Uvedení zařízení do provozu...6 Pracovní postupy...8 Vypnutí zařízení... Přeprava... Kontroly... 2 Šrouby a matice...2 Pilový kotouč...2 Přihrádka na dřevo...2 Hladina oleje...2 Napnutí klínových řemenů...2 Údržba... 3 Výměna pilového kotouče...3 Pokyny k používání vidiových pilových kotoučů...4 Výměna oleje...5 Mazání...6 Napnutí a výměna klínových řemenů...7 Nastavení přihrádky na dřevo...8 Pás podávání dřeva...9 Pásový dopravník...20 Čištění...20 Závady, jejich příčiny a odstranění... 2 Technické údaje Prohlášení o shodě Strana

4 Všeobecné informace Všeobecné informace Výrobce Posch Gesellschaft m.b.h. Paul-Anton-Kellerstraße 40 A-8430 Leibnitz Telefon: +43 (0) 3452/82954 Telefax: +43 (0) 3452/ Rozsah platnosti Tento návod k obsluze je platný pro následující zařízení: Číslo položky a Typ Pohon M650 AC700/Z vývodový hřídel M680 AC700/E5 elektromotor 5kW M690...F6...F35...F42...F53...T...TH...X vývodový hřídel a AC700/ZE5 elektromotor 5kW s pásovým dopravníkem,6 m s pásovým dopravníkem 3,5 m s pásovým dopravníkem 4,2 m s pásovým dopravníkem 5,3 m s traktorovým podvozkem s hydraulicky výškově nastavitelným traktorovým podvozkem hydraulické podpěry vpředu Tabulka : Typy zařízení Popis Zařízení AutoCut 700 je automatická pila, se kterou lze velmi bezpečně a potichu řezat palivové dříví. Ergonomické uspořádání ovládacích prvků poskytuje velmi dobrý uživatelský komfort. Dřevo se vodorovně vloží do přihrádky, odkud je nepřetržitě běžícím podávacím pásem tlačeno proti plynule nastavitelnému dorazu dřeva. Přihrádka dělá automaticky vodorovný kmitavý pohyb, posouvá dřevo proti pilovému kotouči, přičemž je dřevo pevně drženo přidržovačem. Uříznuté dřevo padá na pásový dopravník, odkud je dopravováno na požadované místo. Zařízení je poháněno elektromotorem, vývodovým hřídelem nebo kombinací obou variant pohonu. Dopravní pás a pásový dopravník jsou poháněny hydraulicky. a... Číslo položky je uvedeno na typovém štítku zařízení. Předpisové použití Zařízení AutoCut 700 je automatická pila, která řeže polena nebo kulatinu o délce až,35 m. Dřevo může automaticky řezáno na plynule nastavitelnou řeznou délku od 20 cm do 50 cm a maximálním průměru až 24 cm. Strana 2

5 Všeobecné informace Nejdůležitější části zařízení (stabilní model) Sklápěcí pásový dopravník Kryt pilového kotouče Upevnění pásového dopravníku Vypínač Elektromotor pohonu Horní kryt Ovládání Ochranný kryt Sklápěcí trubka Nádrž hydraulického oleje Zdvihací oko Doraz Přidržovač dřeva Rukojet přihrádky na dřevo Pilový kotouč Přihrádka na dřevo Pás podávání dřeva Rám Klapka nouzového vypnutí Typový štítek Obrázek - AutoCut stabilní model Strana 3

6 Všeobecné informace Nejdůležitější části zařízení (traktorový podvozek) Sklápěcí pásový dopravník Kryt pilového kotouče Upevnění pásového dopravníku Vypínač Elektromotor pohonu Horní kryt Ovládání Ochranný kryt Sklápěcí trubka Nádrž hydraulického oleje Zdvihací oko Vývodový hřídel pohonu Uzavírací plech Kolo Doraz Přidržovač dřeva Rukojet přihrádky na dřevo Pilový kotouč Přihrádka na dřevo Klapka nouzového vypnutí Pás podávání dřeva Rám Podpěra Oj Opěrné kolo Typový štítek Tažné oko Obrázek 2 - AutoCut traktorový podvozek Strana 4

7 Všeobecné informace Štítky a jejich význam Zařízení lze uvést do provozu jen se všemi bezpečnostními prvky! Během provozu bezpečnostní prvky neotvírejte ani neodstraňujte! Pozor! Nástroj je v chodu! Před uvedením zařízení do provozu si bezpodmínečně přečtěte návod k obsluze! Montážní, přípravné a údržbářské práce a čištění provádějte pouze tehdy, je-li vypnutý pohon a nástroje nepracují! Pozor! Pohybující se nástroje! Noste ochranné brýle a sluchové chrániče! Noste ochrannou obuv! Pozor! Dbejte na směr otáčení motoru. Nesprávný směr otáčení vede k poškození čerpadla! Noste ochranné rukavice! Směr otáčení elektromotoru Z Nahoru / dolů Hydraulická podpěra Pásový dopravník (vpřed / vzad) Pásový dopravník (sklopit / vyklopit) Směr otáčení vývodového hřídele Maximální průměr pilového kotouče Z Mazací místo U: 400 P: 5 f: 50 V kw Hz I: 29,2 A n: 450 min- 0,83 cosϕ 3 Doraz dřeva Z Hladina oleje Z200 7 Nastavení dorazu dřeva Nebezpečná oblast 5 m (u pásového dopravníku) Otáčky vývodového hřídele Obrázek 3 Umístění štítků Strana 5

8 Práce se zařízením Práce se zařízením Bezpečnostně technické pokyny Zařízení smějí obsluhovat pouze osoby seznámené s jeho funkcemi, s nebezpečím práce na zařízení i s návodem k obsluze. Na zařízení smí pracovat vždy pouze jedna osoba. Minimální věk obsluhy: 8 let. Zařízení lze uvést do provozu pouze ve stabilní poloze. Při práci je nutné nosit ochrannou obuv. Noste sluchové chrániče a ochranné brýle. Nenoste volné součásti oděvů. Dbejte na dostatečné osvětlení pracovní plochy, špatné osvětlení může podstatně zvýšit riziko úrazu! Pracujte opatrně! Při nesprávném ovládání může rotující pilový kotouč způsobit těžká zranění. Nepoužívejte žádné poškozené nebo deformované pilové kotouče. Předepsaný průměr pilového kotouče: 70 cm Nepoužívejte zařízení v uzavřeným prostorách. V případě elektrického pohonu: Nikdy nepoužívejte vadné připojovací kabely. Zařízení s elektrickým pohonem nelze používat za deště, protože může dojít k závadě vypínače, resp. elektromotoru! Práce na elektrickém vybavení smějí provádět pouze elektrotechničtí odborníci. Nikdy nenechávejte zařízení bez dozoru. Při seřizovacích pracích a opravách na okružní pile vždy vypněte pohon a v případě pohonu elektromotorem odpojte sít t ové napájení. Nikdy nepracujte bez ochranných pomůcek a bezpečnostních prvků. Poškozená bezpečnostní zařízení je nutno vyměnit. Montážní, přípravné a údržbářské práce a čištění provádějte pouze tehdy, je-li zařízení vypnuté. Po první hodině provozu dotáhněte všechny šrouby a matice. Používejte pouze originální náhradní díly firmy POSCH. Při přepravě zařízení na veřejných komunikacích je třeba dodržovat zákonné předpisy. Na zadní stranu zařízení je nutné připevnit koncové osvětlení. Upozornění týkající se hluku Při praktickém použití je nutno počítat se zvukovou hladinou db(a), měřeno u ucha obsluhy. Proto je zapotřebí nosit sluchové chrániče. Uvedení zařízení do provozu Před každým uvedením zařízení do provozu je třeba zkontrolovat pilový kotouč, zda je pevně usazen, a pokud není, je nutné matici dotáhnout (viz Obrázek 7 - Výměna pilového kotouče). Zařízení při práci vždy postavte vodorovně nebo mírně nakloněné k pásovému dopravníku. U zařízení nastavitelných hydraulickým nebo mechanickým přestavením nápravy. Pohon pomocí traktoru přes kloubový hřídel (typ Z). Nasaďte kloubový hřídel a zajistěte ho bezpečnostním řetězem. Pozor! Pokud je traktor vybaven hydraulickou spojkou hřídele, je bezpodmínečně nutné používat kloubový hřídel s volnoběhem! Hřídel traktoru se otáčí ve směru hodinových ručiček. Obrázek 4 - Směr otáčení hřídele traktoru Maximální otáčky hřídele 480 ot/min Pozor! Maximální otáčky hřídele se nesmí v žádném případě překročit, jinak se zvýší teplota oleje. To vede k předčasnému opotřebení a netěsnostem u čerpadla, válce a hydraulických vedení. 2. Nastavte ruční plyn traktoru na minimum. 3. Zvolna připojte hřídel traktoru a nechte rozběhnout zařízení. 4. Nastavte požadované otáčky pomocí ručního plynu. Strana 6

9 Práce se zařízením Pozor! Před opětovným odpojením kloubového hřídele musí být ruční plyn traktoru nastaven na minimum. Pohon elektromotorem (typ E5). Postavte zařízení na rovnou plochu (není-li namontován na traktoru). 2. Připojte zařízení k elektrické síti. Napětí 400 V (použijte jistič 32 A). Pro přívod musí být použit kabel o minimálním průřezu 4 mm 2. Upozorněni: Tento průřez kabelu představuje jen minimální požadavek, při delším přívodu musí velikost průřezu určit elektrotechnický odborník. Dbejte na směr otáčení elektromotoru (viz šipka na motoru). Pozor! Nesprávný směr otáčení motoru vede k poškození čerpadla. Při nesprávném směru otáčení motoru: zaměňte dvě fáze. Pozor! Práce na elektrickém vybavení smějí provádět pouze elektrotechničtí odborníci. 3. Elektromotor má přepínač hvězda-trojúhelník. Přepněte přepínač do polohy hvězda Y a nechte rozběhnout motor. Potom přepněte přepínač do polohy trojúhelník. Pozor! U zařízení s rozběhem hvězda-trojúhelník musí mít přívodní vedení nulový vodič. Upozorněni: Kryt pilového kotouče musí být uzavřen (viz - AutoCut stabilní model na strana 3). Pokud tomu tak není, nelze zařízení zapnout. Pohon vývodovým hřídelem nebo elektromotorem (typ ZE5) Zařízení může být volitelně poháněno vývodovým hřídelem nebo elektromotorem. Bude-li zařízení poháněno elektromotorem, musí být kryt pilového kotouče, horní kryt a uzavírací plech () u oje uzavřeny. Pokud tomu tak není, nelze zařízení zapnout. 2 Obrázek 5 - Uzavírací plech Proveďte následující kroky: Vytáhněte pružinovou západku (2) a pootočte uzavírací plech doleva. Nechte zapadnou pružinovou západku do zajišt ovacího otvoru. Strana 7

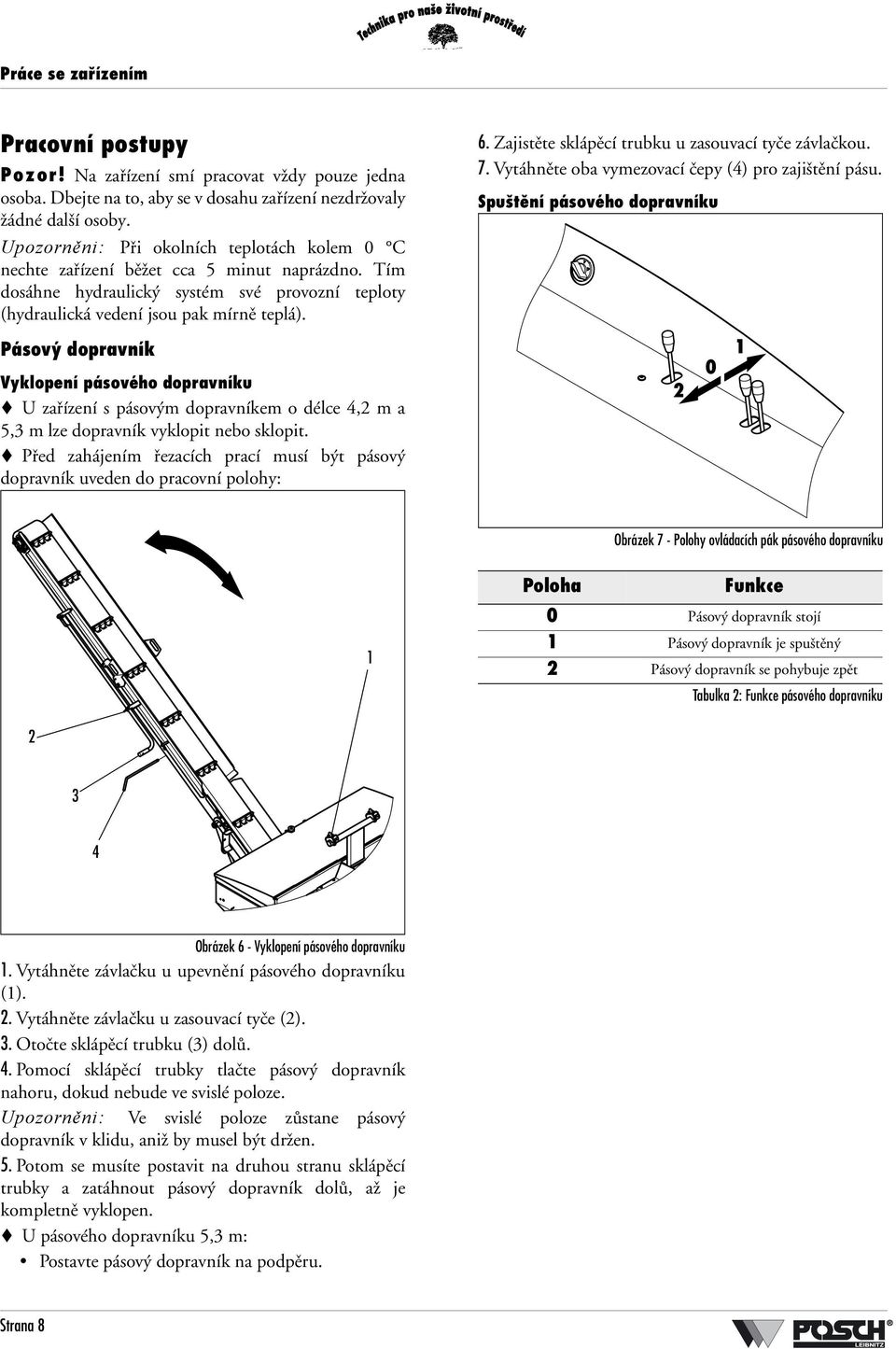

10 Práce se zařízením Pracovní postupy Pozor! Na zařízení smí pracovat vždy pouze jedna osoba. Dbejte na to, aby se v dosahu zařízení nezdržovaly žádné další osoby. Upozorněni: Při okolních teplotách kolem 0 C nechte zařízení běžet cca 5 minut naprázdno. Tím dosáhne hydraulický systém své provozní teploty (hydraulická vedení jsou pak mírně teplá). Pásový dopravník Vyklopení pásového dopravníku U zařízení s pásovým dopravníkem o délce 4,2 m a 5,3 m lze dopravník vyklopit nebo sklopit. Před zahájením řezacích prací musí být pásový dopravník uveden do pracovní polohy: 6. Zajistěte sklápěcí trubku u zasouvací tyče závlačkou. 7. Vytáhněte oba vymezovací čepy (4) pro zajištění pásu. Spuštění pásového dopravníku 2 0 Obrázek 7 - Polohy ovládacích pák pásového dopravníku Poloha Funkce 0 Pásový dopravník stojí Pásový dopravník je spuštěný 2 Pásový dopravník se pohybuje zpět Tabulka 2: Funkce pásového dopravníku Obrázek 6 - Vyklopení pásového dopravníku. Vytáhněte závlačku u upevnění pásového dopravníku (). 2. Vytáhněte závlačku u zasouvací tyče (2). 3. Otočte sklápěcí trubku (3) dolů. 4. Pomocí sklápěcí trubky tlačte pásový dopravník nahoru, dokud nebude ve svislé poloze. Upozorněni: Ve svislé poloze zůstane pásový dopravník v klidu, aniž by musel být držen. 5. Potom se musíte postavit na druhou stranu sklápěcí trubky a zatáhnout pásový dopravník dolů, až je kompletně vyklopen. U pásového dopravníku 5,3 m: Postavte pásový dopravník na podpěru. Strana 8

11 Práce se zařízením Vyklopení pásového dopravníku (volitelná výbava hydraulicky sklopný pásový dopravník). Postupujte jako v předcházejícím případě (viz - Vyklopení pásového dopravníku na strana 8) Zajistěte podpěru křídlovým šroubem. 3. Nastavte nápravu (2) do požadované výšky: U typu T: Pomocí kliky u přestavení nápravy (3) nastavte mechanicky přestavitelnou nápravu do požadované výšky (zařízení vodorovně). U typu TH: Pomocí ovládací páky (4) nastavte hydraulicky přestavitelnou nápravu do požadované výšky (zařízení vodorovně). Upozorněni: Přitom musí být ovládací páka pásového dopravníku nastavena ve střední poloze. Ovládání hydraulické podpěry (volitelná výbava typy T, TH) Obrázek 8 - Vyklopení pásového dopravníku Poloha Funkce 0 Pásový dopravník stojí Vyklopení pásového dopravníku nahoru 2 Sklopení pásového dopravníku dolů Tabulka 3: Vyklopení pásového dopravníku Pozor! Před prvním uvedením sklopného pásového dopravníku do provozu musí být horní část vyklopena a upevněna šroubem. Nastavte nápravu do požadované pracovní výšky (volitelná výbava typy T, TH) 3 4 Obrázek 0 - Hydraulická podpěra Pomocí ovládacích pák (2, 3) nastavte hydraulickou podpěru () do požadované výšky (zařízení vodorovně). Upozorněni: Přitom musí být ovládací páka (5) pásového dopravníku nastavena ve střední poloze. 2 Obrázek 9 - Pracovní výška u typu TH. Po vytažení vymezovacího čepu nastavte podpěru () do požadované pracovní výšky a znovu ji zajistěte čepem. Strana 9

12 Práce se zařízením Doraz Pomocí plynule nastavitelného dorazu je možné nastavit délku řezaného dřeva od 20 do 50 cm. Průběh řezání Obrázek 3 - Průběh řezání Obrázek - Nastavení dorazu Poloha Funkce Poloha Funkce 0 Doraz stojí Kratší dřevo 2 Delší dřevo Tabulka 4: Délka dřeva Délku dřeva lze odečíst pomocí ukazatele () na stupnici (2). 2 Obrázek 2 - Délka dřeva 0 Řezání neprobíhá Řezání je spuštěno Tabulka 5: Funkce řezání Pozor! Nejprve bezpodmínečně spust te pásový dopravník, aby se pás nepoškodil.. Položte dřevěný kmen do přihrádky na dřevo. Upozorněni: Pro snazší vložení dřeva může být pás podávání dřeva kdykoli pozastaven nohou prostřednictvím rukojeti přihrádky na dřevo (viz - AutoCut stabilní model na strana 3) - ostatně také během zpětného chodu přihrádky na dřevo (časová úspora). 2. Dřevěný kmen bude přes pás podávání dřeva dopraven až k dorazu, potom rukojet uvolněte. 3. Přihrádka dělá automaticky vodorovný kmitavý pohyb, posouvá dřevo proti pilovému kotouči, přičemž je dřevo pevně drženo přidržovačem. 4. Zatímco se přihrádka posouvá po řezání zpět, otevře se přidržovač dřeva. Tím se uříznuté dřevo uvolní a spadne na pásový dopravník, odkud je dopravováno na požadované místo. 5. Tento postup se opakuje tak dlouho, až je celý dřevěný kmen rozřezán. Strana 0

13 Práce se zařízením Vypnutí zařízení Vypněte pásový dopravník. Zastavte řezání (viz Obrázek 3 - Průběh řezání). U pohonu elektromotorem 5 kw Otočte přepínač do polohy 0. U pohonu vývodovým hřídelem Odpojte kloubový hřídel u traktoru. Pozor! Před opětovným odpojením kloubového hřídele musí být ruční plyn traktoru nastaven na minimum. 6. Zajistěte pásový dopravník závlačkou u upevnění pásového dopravníku (3). 7. Zajistěte sklápěcí trubku u zasouvací tyče závlačkou. S jeřábem Ke zvedání zařízení pomocí jeřábu jsou k dispozici tři upevňovací body pro řetězy. Přeprava Jakmile bylo zařízení vypnuto, musí se sklopit pásový dopravník Obrázek 4 - Nastavení pro přepravu. Zastrčte vymezovací čep (4) u dolní části pásového dopravníku a zajistěte ho. 2. Vytáhněte závlačku () u zasouvací tyče (2). 3. Otočte sklápěcí trubku (2) dolů. 4. Pomocí sklápěcí trubky tlačte pásový dopravník nahoru, dokud nebude ve svislé poloze. Upozorněni: Ve svislé poloze zůstane pásový dopravník v klidu, aniž by musel být držen. 5. Potom se musíte postavit na druhou stranu sklápěcí trubky a zatáhnout pásový dopravník dolů, až je kompletně sklopen. Obrázek 5 Zdvihací oka Pozor! Smí se použít jen zvedací zařízení s povoleným zatížením! S traktorovým podvozkem Nastavte výškově přestavitelnou nápravu do požadované přepravní výšky (viz - Pracovní výška u typu TH na strana 9). Podpěry musí být vytaženy a zajištěny. Otáčením kliky zvedněte opěrné kolo. Uvolněte parkovací brzdu. Při přepravě na veřejných komunikacích dodržujte pravidla silničního provozu. Na zadní stranu zařízení je nutné připevnit koncové osvětlení. Maximální přepravní rychlost je 0 km/h! Strana

14 Kontroly Kontroly Pozor! Před každou kontrolou je nutné vypnout pohon zařízení a traktor. U pohonu s elektromotorem odpojte přívod od elektrické sítě! Šrouby a matice Po první hodině provozu dotáhněte všechny šrouby a matice. Po každých dalších 50 hodinách provozu dotáhněte všechny šrouby a matice. Nahraďte ztracené šrouby a matice. Kontrolujte těsnost a pevné upevnění veškerých hydraulických spojů. Hladina oleje Upozorněni: Postavte zařízení na rovnou plochu. Vyklopte kryt směrem nahoru (viz - AutoCut stabilní model na strana 3). V nádrži zařízení je olejová měrka. Hladina oleje na měrce musí být mezi ryskou a koncem měrky. Jestliže na měrce není viditelná žádná hladina oleje, musí být hydraulický olej ihned doplněn (viz Výměna oleje na strana 5). Olejová měrka Značka Pilový kotouč Před každým uvedením do provozu zkontrolujte řádné upevnění pilového kotouče. Kotouč musí být pravidelně mazán olejem, aby se zabránilo korozi. Přihrádka na dřevo Po prvních 20 hodinách provozu zkontrolujte vůli u vedení přihrádky a v případě potřeby ji seřiďte (viz Nastavení přihrádky na dřevo na strana 8). Obrázek 6 - Kontrola hladiny hydraulického oleje Napnutí klínových řemenů Vyklopte kryt směrem nahoru (viz - AutoCut stabilní model na strana 3). Zkontrolujte napnutí řemenů (viz Napnutí a výměna klínových řemenů na strana 7). Zkontrolujte pevné usazení řemenic. Strana 2

15 Údržba Údržba Pozor! Před údržbářskými pracemi je nutné vypnout pohon zařízení a traktor. U pohonu s elektromotorem odpojte přívod od elektrické sítě! U traktoru odpojte kloubový hřídel! Výměna pilového kotouče Pilový kotouč Kryt pilového kotouče Klíč k pilovému kotouči Přidržovač dřeva Válcový čep Klíč SW9 Upínací příruba Upínací matice Křídlový šroub M0 Mosazný plech. Otevřete a vyklopte nahoru kryt pilového kotouče. 2. Uvolněte křídlový šroub M0 a sejměte mosazný plech ve směru šipky. 3. Uvolněte závlačku a vytáhněte válcový čep. Obrázek 7 - Výměna pilového kotouče Strana 3

16 Údržba 4. Pootočte přidržovač dřeva ve směru šipky. 5. Přidržte hřídel kotouče klíčem SW 9 a uvolněte upínací matici. 6. Sejměte upínací přírubu a pilový kotouč. 7. Nasaďte nový kotouč a dotáhněte ho. Upozorněni: Nasaďte kotouč tak, aby zuby byly nakloněny ve směru otáčení (viz šipka). Pokyny k používání vidiových pilových kotoučů Pilové kotouče z tvrdokovu se vyznačují vysokou životností. Tyto pilové kotouče jsou velice kvalitní strojní nástroje, proto je vždy nutné zacházet s nimi odpovídajícím způsobem. Mimo jiné platí: Osazení tvrdokovem je z důvodu mimořádné tvrdosti nutno chránit před vylamováním. Neodborné skladování může vést k poškození hrotů zubů. Pilový kotouč pokládejte na pěnovou gumu nebo podobnou podložku. Neřežte hřebíky, kovové svorky a podobné předměty, které se mohou nacházet ve dřevě. Pilový kotouč nesmí být vystavován úderům nebo nárazům. Před zapnutím motoru ověřte správný směr otáčení a přesný volnoběh pilového kotouče. Dobíhající pilové kotouče nesmí být zastavovány vnější silou. Posuv nástroje musí vždy probíhat postupně a souvisle, tzn. že je nutno zabránit trhavým řezným pohybům. Pilové kotouče čistěte v pravidelných intervalech pomocí prostředků k odstraňování pryskyřice. Pozor! V případě neodborného zacházení nelze uplatnit garanční nároky. Pilové kotouče znečištěné pryskyřicí rovněž nelze vyměnit v rámci záruky! Upozorněni: Při volnoběhu vykazuje pilový kotouč z tvrdokovu sníženou hladinu hluku. Při řezání však intenzita hluku závisí na použitém druhu dřeva. Pozor! Je-li pilový kotouč ztupený, musí být naostřen v odborné provozovně (brusírně). Strana 4

17 Údržba Výměna oleje Pozor! Použitý olej musí být zlikvidován v souladu s ochranou životního prostředí. Informujte se o zákonných předpisech týkajících se ochrany životního prostředí. První výměnu oleje proveďte po 50 hodinách provozu, dále pak po každých 500 až 700 hodinách provozu, minimálně však jednou ročně. Celková náplň hydraulického systému: 55 litrů Šroub k vypouštění oleje se nachází na spodní straně olejové nádrže. Smísení s olejem HLP-M46 nepředstavuje žádný problém. Údržba olejového filtru Kontrolu, resp. čištění filtrační vložky je zapotřebí provést při první výměně oleje. Případný výskyt hliníkových špon nevadí, nebot vznikají při rozběhu čerpadla. Kryt filtru Olejová měrka Filtrační vložka Šroub k vypouštění oleje Obrázek 8 Výměna oleje Vyšroubujte olejovou měrku. Vyšroubujte šroub k vypouštění oleje a vypust te starý hydraulický olej. Šroub k vypouštění oleje znovu zašroubujte a do nádrže nalijte asi 50 litrů nového hydraulického oleje. Zašroubujte olejovou měrku a nechte zařízení krátce běžet. Spust te také ještě pásový dopravník. Poté doplňte zbývající olej a zkontrolujte hladinu oleje (viz Hladina oleje na strana 2). Vhodné oleje Hydraulický systém je plněn vysoce kvalitní transmisní kapalinou OMV ATF D II (Shell DONAX TA D- 263). Tento olej má extrémně vysoký index viskozity, vykazuje vynikající vlastnosti z hlediska stárnutí a pěnění, excelentní tekutost při nízkých teplotách a spolehlivě chrání před opotřebením a korozí. Třída viskozity dle normy ISO VG 46 Při výměně oleje se bezvýhradně doporučuje vysoce kvalitní olej. Obrázek 9 Filtrační vložka Propláchnutí filtrační vložky lze provést benzinem nebo petrolejem. Dále je zapotřebí pro uvolnění pevně přichycených nečistot profouknout vložku z obou stran proudem stlačeného vzduchu. Výměna filtru je nutná pouze při mechanickém poškození filtru a zjištění děr ve filtrační vložce. Intervaly čištění filtru se řídí podle provozních podmínek. Pokud se v důsledku výskytu kondenzace a s tím související korozí objeví silné znečištění, je zapotřebí čistit filtr častěji. Strana 5

18 Údržba Mazání Upozorněni: Olejové a mastné díly likvidujte podle zákonných předpisů. To platí pro: Hydraulické oleje Maziva Schéma mazání A B D C... Víceúčelové mazivo (valivé ložisko) Strana 6 Obrázek 20 Schéma mazání Mazání Poz. Týdně (po každých 40 hodinách provozu podle použití i v A Centrální mazací místa kratším intervalu) Měsíčně (po každých 60 B Horní zapouzdřená ložiska pásového dopravníku hodinách provozu podle Oka válce výškově přestavitelné nápravy (typ T, TH) a dolní zapouzdřená použití i v kratším intervalu) C ložiska pásového dopravníku Ročně D Napínací kladka pohonu vývodovým hřídelem (typ Z) Podpěra, resp. opěrné kolo Tabulka 6: Tabulka mazání Upozorněni: Mazací místa jsou označena symbolem mazničky.

19 Údržba Napnutí a výměna klínových řemenů U pohonu vývodovým hřídelem Klínové řemeny musí být tak napnuté, že je lze tlakem prstu prohnout cca 8 mm směrem do středu. 4. Namontujte znovu ochranný kryt. 5. Zavřete horní kryt. U pohonu elektromotorem nebo u kombinovaného pohonu 2 Obrázek 2 Napnutí klínových řemenů pohonu vývodovým hřídelem Napnutí klínových řemenů:. Otevřete horní kryt (viz - AutoCut stabilní model na strana 3). 2. Uvolněte upevňovací šrouby a odstraňte ochranný kryt. 3. Povolte pojistné matice () napínacího šroubu (2). 4. Napněte klínové řemeny a utáhněte a zajistěte napínací šroub. Klínové řemeny musí být tak napnuté, že je lze tlakem prstu prohnout cca 8 mm směrem do středu. Výměna klínových řemenů:. Uvolněte pojistné matice napínacího šroubu a povolte napínák natolik, že bude možné sejmout klínové řemeny. 2. Sejměte staré klínové řemeny a nasaďte nové. Pozor! Klínové řemeny je nutno nasadit volně. Pokud budou na řemenicích příliš napnuté, existuje nebezpečí, že dojde k jejich poškození a po krátké době se roztrhnou. Řemen Ks Položka č. XPA 650 Lw Quad-Power 5 Z Tabulka 7: Vhodné typy klínových řemenů 3. Napněte klínové řemeny a utáhněte a zajistěte napínací šroub. 2 3 Obrázek 22 Napnutí klínových řemenů pohonu elektromotorem Napnutí klínových řemenů:. Otevřete horní kryt (viz - AutoCut stabilní model na strana 3). 2. Uvolněte upevňovací šrouby a odstraňte ochranný kryt. 3. Odstraňte ochranu elektromotoru. 4. Uvolněte čtyři šestihranné šrouby () z rámu motoru (2). 5. Napněte klínové řemeny pomocí napínacích šroubů (3). Klínové řemeny musí být tak napnuté, že je lze tlakem prstu prohnout cca 8 mm směrem do středu. Výměna klínových řemenů:. Uvolněte napínací šrouby natolik, že bude možné sejmout klínové řemeny. Upozorněni: V případě kombinovaného pohonu musí být nejprve sejmuty klínové řemeny z pohonu vývodového hřídele a z pohonu hydraulického čerpadla (viz U pohonu vývodovým hřídelem na strana 7). 2. Sejměte staré klínové řemeny a nasaďte nové. Pozor! Klínové řemeny je nutno nasadit volně. Pokud budou na řemenicích příliš napnuté, existuje nebezpečí, Strana 7

20 Údržba že dojde k jejich poškození a po krátké době se roztrhnou. Řemen Ks Položka č. XPA 207 Lw Quad-Power 5 Z Tabulka 8: Vhodné typy klínových řemenů 3. Napněte klínové řemeny a pevně dotáhněte čtyři šestihranné matice. Klínové řemeny musí být tak napnuté, že je lze tlakem prstu prohnout cca 8 mm směrem do středu. 4. Namontujte ochranu elektromotoru. 5. Namontujte znovu ochranný kryt. 6. Zavřete horní kryt. U hydraulického čerpadla 3 2. Sejměte staré klínové řemeny a nasaďte nové. Pozor! Klínové řemeny je nutno nasadit volně. Pokud budou na řemenicích příliš napnuté, existuje nebezpečí, že dojde k jejich poškození a po krátké době se roztrhnou. Řemen Ks Položka č. XPA 857 Lw Quad-Power 2 Z Tabulka 9: Vhodné typy klínových řemenů 3. Napněte klínové řemeny a pevně dotáhněte čtyři šestihranné matice. Klínové řemeny musí být tak napnuté, že je lze tlakem prstu prohnout cca 8 mm směrem do středu. 4. Namontujte znovu ochranný kryt. 5. Zavřete horní kryt. Nastavení přihrádky na dřevo 2 3 Obrázek 23 Napnutí klínových řemenů hydraulického čerpadla Napnutí klínových řemenů:. Otevřete horní kryt (viz - AutoCut stabilní model na strana 3). 2. Uvolněte upevňovací šrouby a odstraňte ochranný kryt. 3. Uvolněte čtyři šestihranné matice () z plechu držáku čerpadla (2). 4. Napněte klínové řemeny pomocí napínacího šroubu (3). Klínové řemeny musí být tak napnuté, že je lze tlakem prstu prohnout cca 8 mm směrem do středu. Výměna klínových řemenů:. Uvolněte napínací šrouby natolik, že bude možné sejmout klínové řemeny. Upozorněni: U pohonu vývodovým hřídelem musí být nejprve sejmuty klínové řemeny z pohonu vývodového hřídele (viz U pohonu vývodovým hřídelem na strana 7). 2 4 Obrázek 24 Nastavení přihrádky na dřevo Pokud má přihrádka na dřevo příliš velkou vůli, je třeba ji nastavit: Upozorněni: Přihrádka na dřevo by měla být nastavena tak, aby se dala rukou ještě lehce posouvat.. Povolte šroub (2) a odstraňte ochranný plech (). 2. Povolte pojistnou matici (3). 3. Pomocí imbusového klíče nastavte potřebnou vůli na seřizovacím šroubu (4) a znovu ho zajistěte. Upozorněni: Tyto úkony je nutné provést po obou stranách přihrádky na dřevo. Strana 8

21 Údržba Pás podávání dřeva Během doby může v důsledku namáhání dojít k povolení pásu. V takovém případě je třeba pás znovu napnout. Napnutí pásu: Pozor! Maximální prodloužení pásu nesmí překročit 0,4 %, což odpovídá 4 mm při vyznačení 000 mm (viz Obrázek 26 - Maximální napnutí pásu). Pozor! Prostor u dorazu dřeva je nutné častěji zbavovat zbytků dřeva, aby se zabránilo poškození pásu! Upozorněni: V případě natržení pásu doporučujeme zaobleně vyříznout natržený úsek (viz Obrázek 27 - Natržení pásu), tím se prodlouží životnost pásu. Natržení pásu Zaoblený výřez Obrázek 25 Napnutí pásu. Posuňte dozadu přihrádku na dřevo (). 2. Sejměte kulový kloub (2) od rukojeti přihrádky na dřevo. 3. Uvolněte oba šestihranné šrouby (4). 4. Vytáhněte celý podávací pás dřeva asi 0 cm směrem ven. Tím se dostane také k vnitřnímu napínacímu šroubu. 5. Uvolněte pojistné matice (5) obou napínacích šroubů (6). 6. Napněte pás rovnoměrným otáčením obou napínacích šroubů. 7. Když je pás dostatečně napnutý (pás nesmí být na spodní straně prověšený), opět utáhněte a zajistěte napínací šrouby Obrázek 27 - Natržení pásu Výměna pásu:. Po povolení pásu uvolněte upevňovací šroub (7) vymezovacího čepu (8). 2. Vytáhněte vymezovací čep. 3. Rám podávání dřeva (9) lze nyní zasunout, tím se usnadní výměna pásu. Značky vyznačené tužkou Obrázek 26 - Maximální napnutí pásu Strana 9

22 Údržba Pásový dopravník Během doby může v důsledku namáhání dojít k povolení pásu dopravníku. V takovém případě je třeba pás znovu napnout. Napnutí pásu dopravníku: 3 2 Obrázek 28 - Napnutí pásu dopravníku. Uvolněte pojistné matice () obou napínacích šroubů (2). 2. Napněte horní část pásu (3) dopravníku rovnoměrným otáčením obou napínacích šroubů. 3. Když je pás dopravníku dostatečně napnutý, opět utáhněte a zajistěte napínací šrouby. Čištění Pro zajištění optimální funkce čistěte zařízení v pravidelných intervalech. Nové zařízení (první 3 měsíce) myjte pouze houbou! V tomto období není lak ještě zcela vytvrzený a při čištění vysokotlakým mytím by mohlo dojít k jeho poškození. Strana 20

23 Závady, jejich příčiny a odstranění Závady, jejich příčiny a odstranění Závada Příčina Odstranění Odstavec Elektromotor neběží nebo se často vypíná Velká potřeba energie při řezání Škubání nebo žádný pohyb přihrádky na dřevo Škubání nebo žádný pohyb přihrádky na dřevo Vadné přívodní vedení Pojistky vypadávají - příliš slabé jištění přívodního vedení Spouštění ochrany motoru Špatný směr otáčení Neseřízený nebo vadný koncový spínač Kontrola přívodního vedení elektrotechnickým odborníkem Použití správných pojistek Příliš slabé přívodní vedení Záměna dvou fází Seřízení nebo výměna (Strana 7) Tupý pilový kotouč Naostření pilového kotouče (Strana 4) Uvolněný pilový kotouč Dotažení šestihranné matice na hnacím hřídeli (Strana 3) Očištění pilového kotouče Pryskyřicí znečištěný pilový kotouč prostředkem k odstraňování pryskyřice (např. nitroředidlo) Nesprávné otáčky hřídele Změna otáček hřídele (Strana 6) Opotřebované klínové řemeny Výměna klínových řemenů (Strana 7) Prokluzující klínové řemeny Napnutí klínových řemenů (Strana 7) Nedostatek hydraulického oleje Ventil nepřepíná, protože spojovací tyč mezi pákou nouzového vypnutí a ventilem je ohnutá nebo nesprávně nastavená Kontrola hladiny oleje a případné doplnění Správné nastavení spojovací tyče (Strana 2) Nesprávný směr otáčení hřídele Změna směru otáčení (Strana 6) Snížená kvalita hydraulického oleje Výměna oleje (Strana 5) Příliš málo oleje v hydraulickém systému Kontrola hladiny oleje (Strana 2) Snížená kvalita hydraulického oleje Výměna oleje (Strana 5) Zařízení je hlučné Příliš vysoké otáčky hřídele Dodržení předepsaných otáček (Strana 6) Příliš horké vedení Příliš málo oleje v hydraulickém systému Snížená kvalita hydraulického oleje Kontrola hladiny oleje (Strana 2) Výměna oleje (Strana 5) Přehřáté ložisko Ložisko je málo namazané Namazání ložiska (Strana 6) Nedostatečně napnutý pás dopravníku Napnutí pásu dopravníku (Strana 9) Škubání nebo žádný pohyb pásového Příliš málo oleje v hydraulickém dopravníku systému Kontrola hladiny oleje (Strana 2) Snížená kvalita hydraulického oleje Výměna oleje (Strana 5) Tabulka 0: Závady, jejich příčiny a odstranění Strana 2

24 Technické údaje Technické údaje Pohon Typ Z E5 ZE5 Druh pohonu Vývodový hřídel Elektromotor Potřebný výkon, resp. síla kw (k) 5 (20) 5 (20) a... bez pásového dopravníku b... hodnoty v závorkách platí pro typy T, TH s pásovým dopravníkem F42 Vývodový hřídel Elektromotor 5 / 5 (20 / 20) Max. otáčky hřídele ot/min Otáčky motoru ot/min Řezání Průměr pilového kotouče cm 70 Max. řezný průměr cm 24 Max. délka dřeva cm 35 Hydraulický systém Max. provozní tlak: Přihrádka na dřevo a pás barů 40 podávání dřeva Pásový dopravník a výškově nastavitelná barů 30 náprava Množství oleje litrů 55 Klínové řemeny Pohon vývodovým hřídelem XPA 650 Lw Quad Power - XPA 650 Lw Quad Power Pohon elektromotorem - XPA 207 Lw Quad Power Hydraulické čerpadlo XPA 857 Lw Quad Power Řezný výkon Nařezané množství/hod m 3 /h 7-0 Hladina hluku Intenzita hluku db(a) Rozměry a Délka cca cm 250 (450) Šířka cca cm 90 (200) Výška cca cm 60 (260) Hmotnost cca kg (490) (450) Tabulka : Technické údaje Strana 22

25 Technické údaje Poznámky Strana 23

26 EG Prohlášení o shodě o shodì od Tímto prohlašujeme, že následovně označené zařízení odpovídá na základě jeho koncepce a konstrukce příslušným základním bezpečnostním a zdravotním požadavkům evropských směrnic. Při jakékoli námi neschválené změně na zařízení ztrácí toto prohlášení svoji platnost. AutoCut 700 Toto zařízení bylo zhotoveno podle následujících principů: Evropská směrnice pro strojní zařízení 98/37/EG Evropská směrnice pro nízkonapět ová zařízení 73/23/EG Evropská směrnice pro elektromagnetickou kompatibilitu 89/336/EG EN ISO 200-,2 Všeobecné konstrukční směrnice EN Elektrické vybavení zařízení EN 294 Bezpečnostní odstupy horních končetin EN 8 Bezpečnostní odstupy dolních končetin EN 349 Nejmenší mezery k zamezení stlačení částí lidského těla EN 982 Bezpečnostně technické požadavky pro hydrauliku EN 553 Zemědělské samohybné, nástavbové, návěsné a přívěsné stroje EN Bezpečnost dřevozpracujících strojů - kotoučové pily EN 620 Kontinuální manipulační zařízení a systémy EN 847- Bezpečnostně technické požadavky - pilové kotouče Interními opatřeními je zajištěno, že sériové přístroje vždy odpovídají aktuálním evropským směrnicím a použitým normám. Následovně uvedené, hlášené místo Deutsche Prüfstelle für Land- und Forsttechnik, Weissensteinstraße 70/72, D-344 Kassel registrováno pod registračním číslem 0363 a) je pověřeno uchováváním podkladů podle přílohy VI. b) potvrdilo, že podklady odpovídají předpisům podle přílohy VI. c) provedlo zkoušku vzorku zařízení. Výrobek je identický se zkoušeným vzorovým zařízením, které získalo pod číslem B-EG-2005/008 potvrzení o vzorku zařízení EG. Dále získalo pod číslem B-GS-2005/0 certifikát o zkoušce bezpečnosti práce. Leibnitz, Ing. Johann Tinnacher Obchodní ředitel Posch Gesellschaft m. b. H. Paul-Anton-Keller-Straße 40 A-8430 Leibnitz

27 Ihre LEIBNITZ Maschine Maschinentype Machine model/ Modèle de machine/ Machinetype/ Modelli macchine/ Maskintyp Artikelnummer Item no./ Référence/ Numero articolo/ Varenummer Seriennummer Serial number/ N de série/ Numero di série/ Tillverkningsnummer Kaufdatum Date of purchase/ Date d'achat/ Datum van aankoop/ Data d'acquisto Österreich POSCH Gesellschaft m.b.h. Paul-Anton-Kellerstraße 40 A-8430 Leibnitz/Kaindorf Telefon 03452/82954 Telefax-Verkauf 03452/ Deutschland POSCH Gesellschaft m.b.h. Preysingallee 9 D-8449 Velden/Vils 8445 Postfach Telefon 08742/208 Telefax 08742/2083 Technik für unsere Umwelt
