Provozní návod *D * Kotoučová pila s kolébkou D Česky. Copyright by Posch Gesellschaft m.b.h.

Transkript

1 Provozní návod Kotoučová pila s kolébkou D *D * Česky Copyright by Posch Gesellschaft m.b.h., Made in Austria

2 Výrobce Výrobce POSCH Gesellschaft m.b.h. Paul-Anton-Keller-Strasse 40 A-8430 Leibnitz Telefon: +43 (0) 3452/82954 Fax: +43 (0) 3452/ Copyright by POSCH Gesellschaft m.b.h., Made in Austria Vyplňte prosím před uvedením zařízení do provozu. Tím si zajistíte nezaměnitelnost podkladů k vašemu zařízení, což vám umožní získat pohotové informace na případné dotazy. Číslo zařízení:... Sériové číslo:... POSCH Österreich: 8430 Leibnitz, Paul-Anton-Keller-Strasse 40, Telefon: +43 (0) 3452/82954, Fax: +43 (0) 3452/ , leibnitz@posch.com POSCH Deutschland: 8449 Velden/Vils, Preysingallee 9, Telefon: +49 (0) 8742/208, Fax: +49 (0) 8742/2083, velden@posch.com 2

3 Obsah Obsah Předmluva 5. Ochrana autorských práv 5.2 Záruka 5.3 Podmínky 5.4 Pojmy 5.5 Návod k obsluze 6 2 Bezpečnostní pokyny 7 2. Vysvětlení symbolů Všeobecné bezpečnostní pokyny Bezpečnostní pokyny pro řezání Bezpečnostní pokyny pro pásové dopravníky Upozornění týkající se hluku Jiná rizika Předpisové použití Neodborné používání 0 3 Všeobecné informace 3. Rozsah platnosti 3.2 Popis 3.3 Nejdůležitější části zařízení Štítky a jejich význam Instalace 4 4 Uvedení do provozu 5 4. Pohon pomocí elektromotoru (typ E) Pohon z traktoru přes kloubový hřídel (typ PZG) Pohon elektromotorem nebo kloubovým hřídelem 8 5 Ovládání 9 5. Pracovní postup Blokovací mechanizmus kolébky 20 6 Vypnutí zařízení 2 7 Přeprava Ruční přeprava Přeprava na tříbodovém závěsu traktoru Přeprava s podvozkem Zvedání pomocí jeřábu Zařízení s pásovým dopravníkem 23 3

4 Obsah 8 Kontroly Bezpečnostní prvky Šroubové spoje Hydraulická vedení Pilový kotouč Napnutí klínových řemenů Hladina oleje 25 9 Údržba Mazání Výměna pilového kotouče Naostření pilového kotouče Výměna klínových řemenů Výměna koncového spínače u kombinovaného pohonu Brzdový kotouč při nouzovém zastavení Výměna oleje Čištění 37 0 Speciální vybavení Traktorový podvozek (pro typy Z, ZE) Pásový dopravník 38 Doplňkové vybavení 42. Nástavec kolébky 42.2 Přípojka pro odsávání pilin 42 2 Odstraňování závad 43 3 Technické údaje 45 4 Servis 47 Prohlášení o shodě EG 48 4

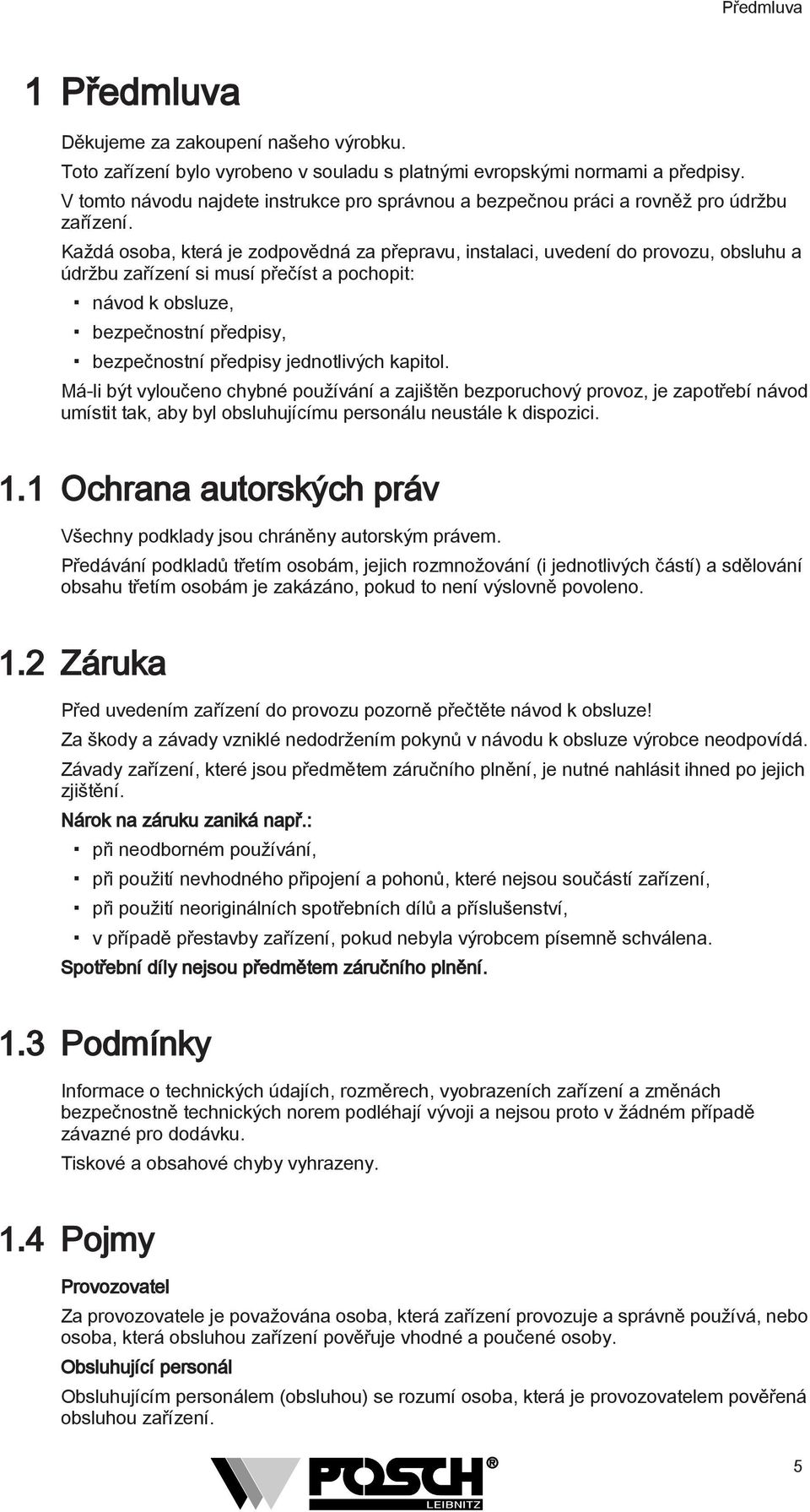

5 Předmluva Předmluva Děkujeme za zakoupení našeho výrobku. Toto zařízení bylo vyrobeno v souladu s platnými evropskými normami a předpisy. V tomto návodu najdete instrukce pro správnou a bezpečnou práci a rovněž pro údržbu zařízení. Každá osoba, která je zodpovědná za přepravu, instalaci, uvedení do provozu, obsluhu a údržbu zařízení si musí přečíst a pochopit: návod k obsluze, bezpečnostní předpisy, bezpečnostní předpisy jednotlivých kapitol. Má-li být vyloučeno chybné používání a zajištěn bezporuchový provoz, je zapotřebí návod umístit tak, aby byl obsluhujícímu personálu neustále k dispozici.. Ochrana autorských práv Všechny podklady jsou chráněny autorským právem. Předávání podkladů třetím osobám, jejich rozmnožování (i jednotlivých částí) a sdělování obsahu třetím osobám je zakázáno, pokud to není výslovně povoleno..2 Záruka Před uvedením zařízení do provozu pozorně přečtěte návod k obsluze! Za škody a závady vzniklé nedodržením pokynů v návodu k obsluze výrobce neodpovídá. Závady zařízení, které jsou předmětem záručního plnění, je nutné nahlásit ihned po jejich zjištění. Nárok na záruku zaniká např.: při neodborném používání, při použití nevhodného připojení a pohonů, které nejsou součástí zařízení, při použití neoriginálních spotřebních dílů a příslušenství, v případě přestavby zařízení, pokud nebyla výrobcem písemně schválena. Spotřební díly nejsou předmětem záručního plnění..3 Podmínky Informace o technických údajích, rozměrech, vyobrazeních zařízení a změnách bezpečnostně technických norem podléhají vývoji a nejsou proto v žádném případě závazné pro dodávku. Tiskové a obsahové chyby vyhrazeny..4 Pojmy Provozovatel Za provozovatele je považována osoba, která zařízení provozuje a správně používá, nebo osoba, která obsluhou zařízení pověřuje vhodné a poučené osoby. Obsluhující personál Obsluhujícím personálem (obsluhou) se rozumí osoba, která je provozovatelem pověřená obsluhou zařízení. 5

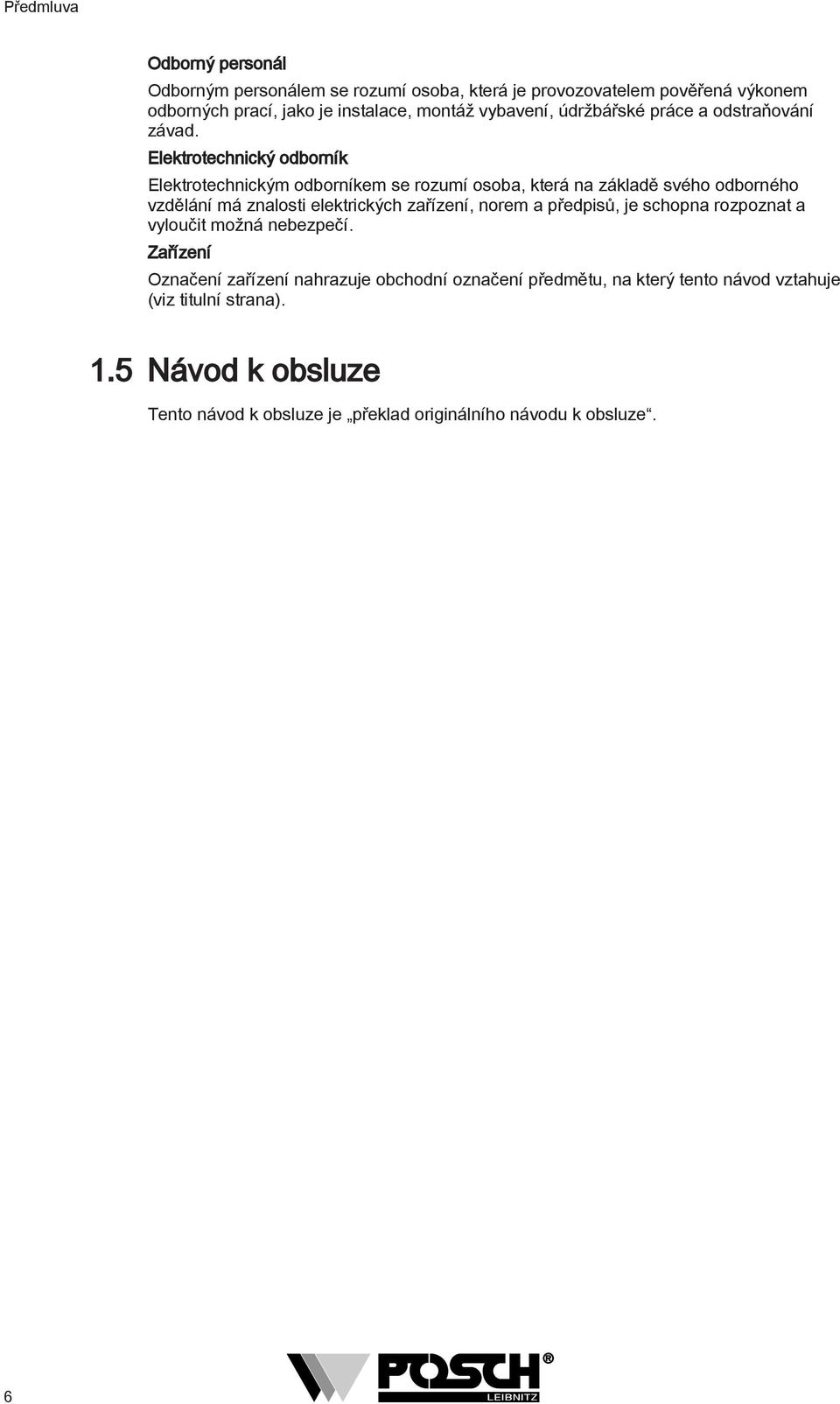

6 Předmluva Odborný personál Odborným personálem se rozumí osoba, která je provozovatelem pověřená výkonem odborných prací, jako je instalace, montáž vybavení, údržbářské práce a odstraňování závad. Elektrotechnický odborník Elektrotechnickým odborníkem se rozumí osoba, která na základě svého odborného vzdělání má znalosti elektrických zařízení, norem a předpisů, je schopna rozpoznat a vyloučit možná nebezpečí. Zařízení Označení zařízení nahrazuje obchodní označení předmětu, na který tento návod vztahuje (viz titulní strana)..5 Návod k obsluze Tento návod k obsluze je překlad originálního návodu k obsluze. 6

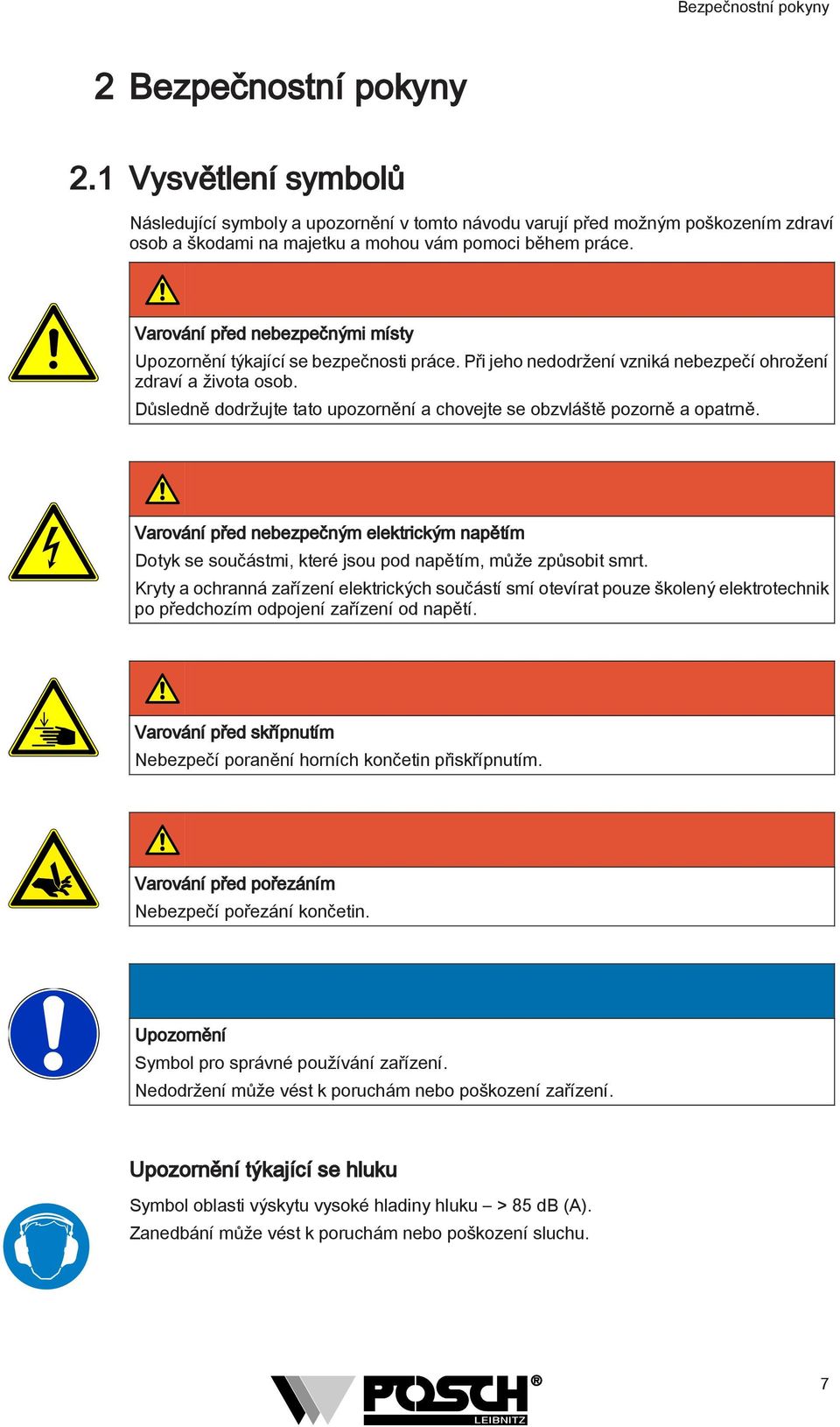

7 Bezpečnostní pokyny 2 Bezpečnostní pokyny 2. Vysvětlení symbolů Následující symboly a upozornění v tomto návodu varují před možným poškozením zdraví osob a škodami na majetku a mohou vám pomoci během práce. Varování před nebezpečnými místy Upozornění týkající se bezpečnosti práce. Při jeho nedodržení vzniká nebezpečí ohrožení zdraví a života osob. Důsledně dodržujte tato upozornění a chovejte se obzvláště pozorně a opatrně. Varování před nebezpečným elektrickým napětím Dotyk se součástmi, které jsou pod napětím, může způsobit smrt. Kryty a ochranná zařízení elektrických součástí smí otevírat pouze školený elektrotechnik po předchozím odpojení zařízení od napětí. Varování před skřípnutím Nebezpečí poranění horních končetin přiskřípnutím. Varování před pořezáním Nebezpečí pořezání končetin. Upozornění Symbol pro správné používání zařízení. Nedodržení může vést k poruchám nebo poškození zařízení. Upozornění týkající se hluku Symbol oblasti výskytu vysoké hladiny hluku > 85 db (A). Zanedbání může vést k poruchám nebo poškození sluchu. 7

8 Bezpečnostní pokyny Další informace Symbol pro další informace k přikoupené součásti. Informace Informace závislé na dané činnosti 2.2 Všeobecné bezpečnostní pokyny Zařízení smějí obsluhovat pouze osoby seznámené s jeho funkcemi, s nebezpečím práce na zařízení i s návodem k obsluze. Provozovatel je povinen odpovídajícím způsobem poučit personál. Osoby pod vlivem alkoholu, jiných drog nebo léků snižujících pozornost nesmějí zařízení obsluhovat ani zajišťovat jeho údržbu. Zařízení se smí provozovat pouze v technicky dokonalém stavu. Zařízení lze uvést do provozu pouze ve stabilní poloze. Minimální věk obsluhy: 8 let. Se zařízením smí vždy pracovat pouze jedna osoba! Dodržujte pravidelné přestávky, aby byla zajištěna soustředěná práce. Dbejte na dostatečné osvětlení pracovní plochy, špatné osvětlení může podstatně zvýšit riziko úrazu! Nikdy nepracujte bez ochranných pomůcek a bezpečnostních prvků. Montážní, opravné a údržbářské práce a čištění provádějte pouze tehdy, je-li vypnutý pohon a stroj je v klidu! U pohonu vývodovým hřídelem je třeba odpojit kloubový hřídel traktoru. U pohonu elektromotorem je třeba hlavní vypínač přepnout do polohy 0 a odpojit přívodní potrubí. Nenechte zařízení běžet bez dozoru. Během seřizování a nastavování musí být vypnut pohon zařízení. Používejte pouze originální náhradní díly firmy POSCH. Je zakázáno provádět jakékoliv změny na zařízení nebo manipulovat se zařízením! Práce na elektrickém vybavení smějí provádět pouze školení elektrotechnici! Nikdy nepoužívejte poškozené připojovací kabely. Zařízení s elektrickým pohonem se nesmí používat za deště, protože může dojít k závadě vypínače, resp. elektromotoru! 2.3 Bezpečnostní pokyny pro řezání Během řezání nedržte dřevo rukou. Pokud je zařízení v chodu, neodstraňujte žádné odřezky nebo jiné části opracovávaného kusu z oblasti řezání! Nikdy nesahejte ani s rukavicemi do blízkosti rotujícího pilového kotouče! Zařízení se smí používat pouze ve venkovním prostředí! Pokud byste použili zařízení v uzavřených prostorách, je nutné zajistit místní odsávání (zachycení u zdroje)! Zařízení musí být stále dobře udržované a zbavené odpadu, jako jsou např. piliny a odřezky dřeva! Během práce noste ochrannou obuv a přiléhavý oděv! 8

9 Bezpečnostní pokyny Při práci používejte ochranné brýle, popř. obličejový štít! Používejte ochranu dýchacích cest, aby se snížilo riziko vdechnutí škodlivého prachu. Používejte pouze pilové kotouče, které jsou zkonstruovány ke snížení emitovaného hluku! Nepoužívejte poškozené nebo deformované pilové kotouče! Minimální průměr pilového kotouče Maximální průměr pilového kotouče Otvor 690 mm 700 mm 30 mm Smí se používat pouze pilové kotouče vyhovující normě EN 847-! Při vypnutí zařízení dávejte pozor na doběh nástrojů až do úplného zastavení! Provozní tlak hydraulického zařízení smí být maximálně 80 barů! 2.4 Bezpečnostní pokyny pro pásové dopravníky V nebezpečné zóně se nesmí zdržovat žádné osoby. Je nutno počítat s tím, že na celou tuto plochu dopadá odletující materiál. Nikdy nesahejte do trychtýře nebo dopravního pásu, pokud je zařízení v chodu! Před odstraněním přichycených kousků dřeva vypněte pohon. Zařízení se smí používat pouze ve venkovním prostředí! Během práce noste ochrannou obuv a přiléhavý oděv! Noste ochranné rukavice! Provozní tlak hydraulického zařízení smí být maximálně 80 barů! 2.5 Upozornění týkající se hluku Hladina akustického tlaku A na stanovišti obsluhy je 98 db(a), měřeno u ucha obsluhy. U zařízení s hřídelovým pohonem závisí hodnota hluku na pohonné jednotce. Proto je zapotřebí nosit sluchové chrániče. Udávané hodnoty jsou emisní hodnoty a nemusejí tedy představovat bezpečné hodnoty pro dané pracoviště. Ačkoli existuje vzájemný vztah mezi emisní a imisní hladinou, nelze z toho spolehlivě odvodit, zda jsou či nejsou nutná dodatečná bezpečnostní opatření. Faktory ovlivňující imisní hodnoty pro určité pracoviště obsahují i specifické vlivy na daném pracovišti, jiné zdroje hluku, například počet zařízení nebo jiné vedlejší okolnosti práce. Povolené hodnoty na pracovišti se mohou v různých zemích lišit. Tyto informace by však uživateli měly umožnit lepší odhad možného rizika a nebezpečí. 2.6 Jiná rizika I v případě, že jsou dodrženy veškeré bezpečnostní předpisy a zařízení je správně používáno, existují ještě některá rizika: Dotyk s rotujícími součástmi nebo nástroji. Nebezpečí poranění odlétajícím zpracovávaným kusem nebo jeho částmi. Nebezpečí požáru při nedostatečné ventilaci motoru. Ohrožení sluchu při práci bez sluchátek. Selhání lidského faktoru (např. v důsledku nepřiměřené tělesné námahy, psychické únavy...) 9

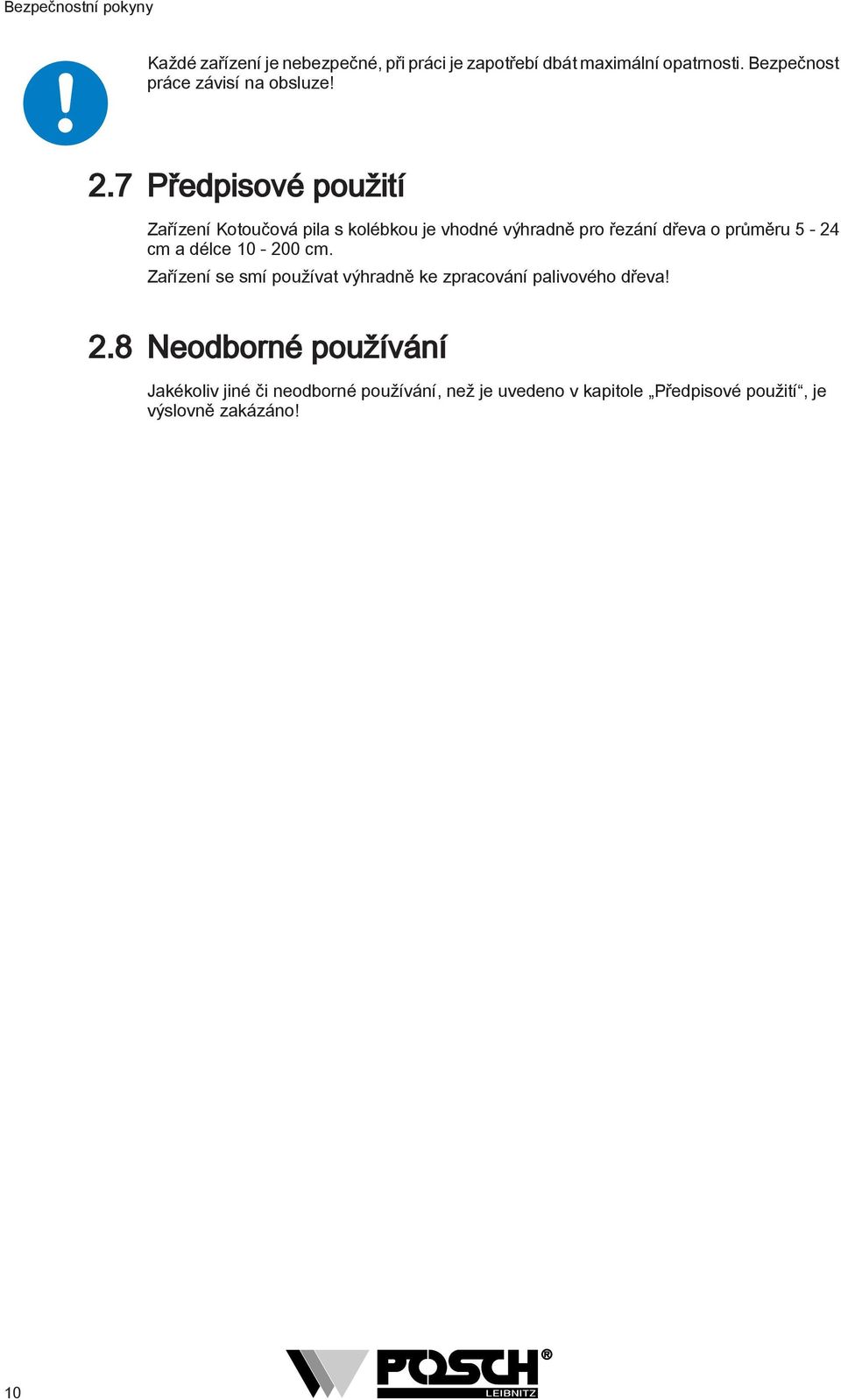

10 Bezpečnostní pokyny Každé zařízení je nebezpečné, při práci je zapotřebí dbát maximální opatrnosti. Bezpečnost práce závisí na obsluze! 2.7 Předpisové použití Zařízení Kotoučová pila s kolébkou je vhodné výhradně pro řezání dřeva o průměru 5-24 cm a délce cm. Zařízení se smí používat výhradně ke zpracování palivového dřeva! 2.8 Neodborné používání Jakékoliv jiné či neodborné používání, než je uvedeno v kapitole Předpisové použití, je výslovně zakázáno! 0

11 Všeobecné informace 3 Všeobecné informace 3. Rozsah platnosti Tento návod k obsluze je platný pro následující zařízení: Typ zařízení Č. položky * Typ Pohon M349G Kotoučová pila s kolébkou - WKE 7,5 Elektromotor M350G Kotoučová pila s kolébkou - WKE 9 Elektromotor M356G Kotoučová pila s kolébkou - WKE 5,5 Elektromotor M36G Kotoučová pila s kolébkou - WE 5,5 Elektromotor M365G Kotoučová pila s kolébkou - WZ Vývodový hřídel M370G Kotoučová pila s kolébkou - WZE 5,5 Vývodový hřídel / elektromotor M379G Kotoučová pila s kolébkou - WZE 7,5 Vývodový hřídel / elektromotor M389G Kotoučová pila s kolébkou - WZE 9 Vývodový hřídel / elektromotor *... Číslo položky zařízení je uvedeno na typovém štítku. Provedení...G...W...F35 S pilovým kotoučem z chrom-vanadové oceli S pilovým kotoučem z tvrdokovu (Widia) Pásový dopravník 3,5 m, hydraulický pohon Zvláštní vybavení...f35...f42...fs35...fs42 F00087 Pásový dopravník 3,5 m (PZ) pohon nasazovacím čerpadlem Pásový dopravník 4,2 m (PZ) pohon nasazovacím čerpadlem Pásový dopravník 3,5 m (PS) pohon hydraulikou traktoru Pásový dopravník 4,2 m (PS) pohon hydraulikou traktoru Traktorový podvozek Doplňkové vybavení F F F Nástavec kolébky Přípojka pro odsávání pilin 00 mm počitadlo hodin pro zařízení s vývodovým hřídelem 3.2 Popis Zařízení Kotoučová pila s kolébkou je určeno na přípravu palivového dřeva. Pomocí tohoto zařízení lze palivové dřevo řezat na kolébce. Zařízení je poháněno elektromotorem nebo vývodovým hřídelem. Palivové dřevo se pokládá do kolébky a ručně se posouvá na požadovanou řeznou délku. Dřevěný kmen se na podávací kolébce ručně přisune k pilovému kotouči a přeřízne se.

12 Všeobecné informace 3.3 Nejdůležitější části zařízení Přepravní rukojeť 7 Rukojeť kolébky 2 Typový štítek 8 Stojan 3 Klíč k pilovému kotouči 9 Kolo 4 Elektromotor 0 Pilový kotouč 5 Přepínač/konektor Kryt pilového kotouče 6 Kolébka 2

13 Všeobecné informace 3.4 Štítky a jejich význam Z m Z Z STOP 2 3 Z Z Z Z Z ø max = 700 mm ø min = 690 mm ø = 30 mm Z sec. Z Z n max = 540 min - Z200 6 Nouzové zastavení pilového kotouče 2 Výběr pohonu 3 Noste ochrannou obuv! 4 Pozor, pohybující se součásti! 5 Před uvedením zařízení do provozu je nutné přečíst si návod k obsluze! 6 Uvedení do provozu je dovoleno jen se všemi bezpečnostními zařízeními! Neotevírejte a neodstraňujte bezpečnostní zařízení za provozu! 7 Pracujte pouze sami! 8 Montážní, opravné a údržbářské práce a čištění provádějte pouze tehdy, je-li vypnutý pohon a stroj je v klidu! 9 Pozor, stroj je v chodu! 0 Noste ochranné rukavice! Noste ochranné brýle a chrániče sluchu! 2 Nebezpečná zóna (na pásovém dopravníku) 3 Směr otáčení pilového kotouče 4 Měnič fází 5 Mazací místo 6 Opětovné zapnutí je možné až po 60 sekundách! 3

14 Všeobecné informace 7 Směr otáčení vývodového hřídele 8 Maximální otáčky hřídele 9 Maximální průměr pilového kotouče 3.5 Instalace Zařízení lze uvést do provozu pouze ve stabilní poloze. Zařízení umístěte na vodorovnou volnou pracovní plochu. Zařízení musí stát přímo na zemi. Zařízení nesmí být podkládáno prkny, kovovými deskami atd. 4

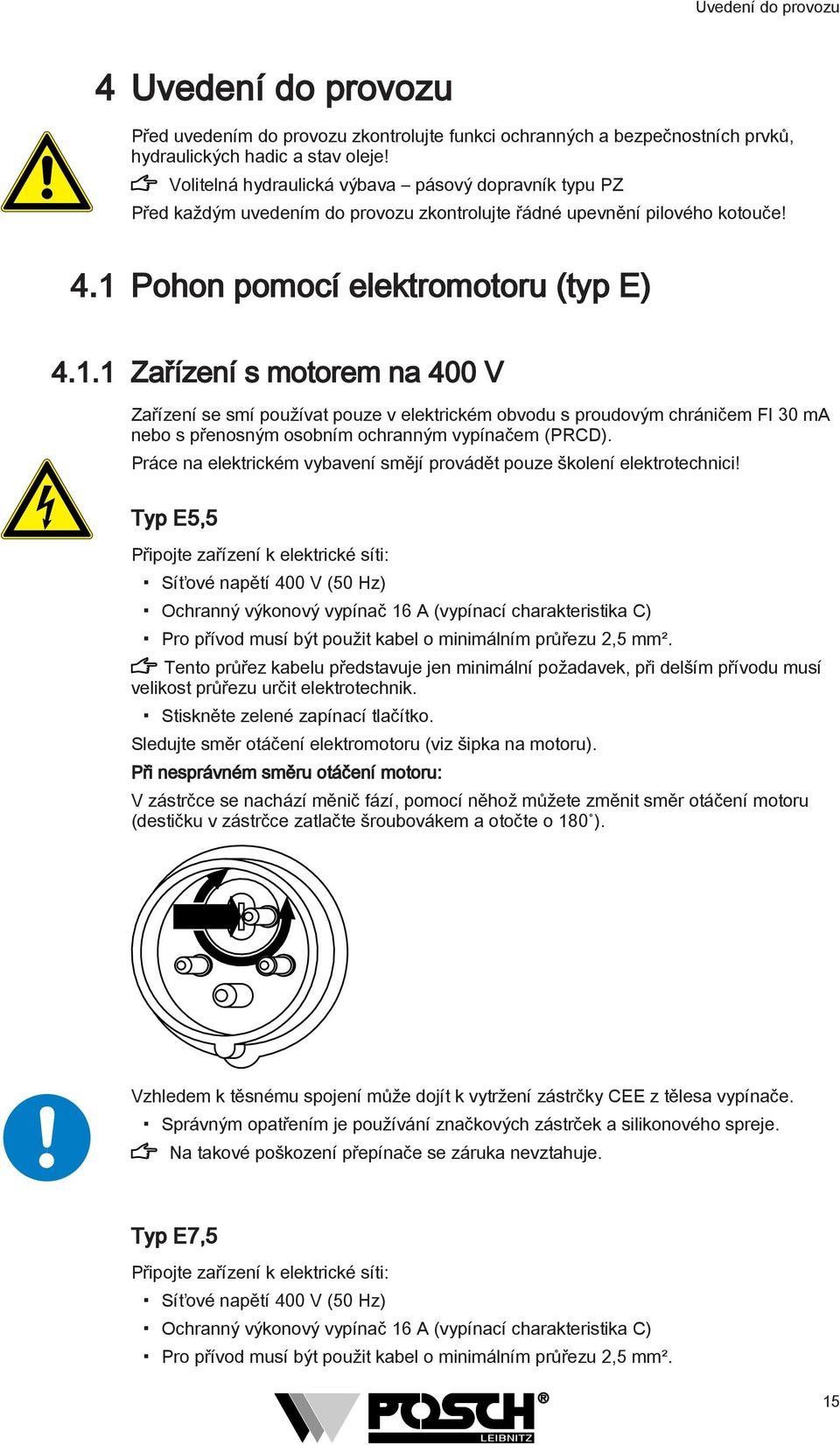

15 Uvedení do provozu 4 Uvedení do provozu Před uvedením do provozu zkontrolujte funkci ochranných a bezpečnostních prvků, hydraulických hadic a stav oleje! Volitelná hydraulická výbava pásový dopravník typu PZ Před každým uvedením do provozu zkontrolujte řádné upevnění pilového kotouče! 4. Pohon pomocí elektromotoru (typ E) 4.. Zařízení s motorem na 400 V Zařízení se smí používat pouze v elektrickém obvodu s proudovým chráničem FI 30 ma nebo s přenosným osobním ochranným vypínačem (PRCD). Práce na elektrickém vybavení smějí provádět pouze školení elektrotechnici! Typ E5,5 Připojte zařízení k elektrické síti: Síťové napětí 400 V (50 Hz) Ochranný výkonový vypínač 6 A (vypínací charakteristika C) Pro přívod musí být použit kabel o minimálním průřezu 2,5 mm². Tento průřez kabelu představuje jen minimální požadavek, při delším přívodu musí velikost průřezu určit elektrotechnik. Stiskněte zelené zapínací tlačítko. Sledujte směr otáčení elektromotoru (viz šipka na motoru). Při nesprávném směru otáčení motoru: V zástrčce se nachází měnič fází, pomocí něhož můžete změnit směr otáčení motoru (destičku v zástrčce zatlačte šroubovákem a otočte o 80 ). Vzhledem k těsnému spojení může dojít k vytržení zástrčky CEE z tělesa vypínače. Správným opatřením je používání značkových zástrček a silikonového spreje. Na takové poškození přepínače se záruka nevztahuje. Typ E7,5 Připojte zařízení k elektrické síti: Síťové napětí 400 V (50 Hz) Ochranný výkonový vypínač 6 A (vypínací charakteristika C) Pro přívod musí být použit kabel o minimálním průřezu 2,5 mm². 5

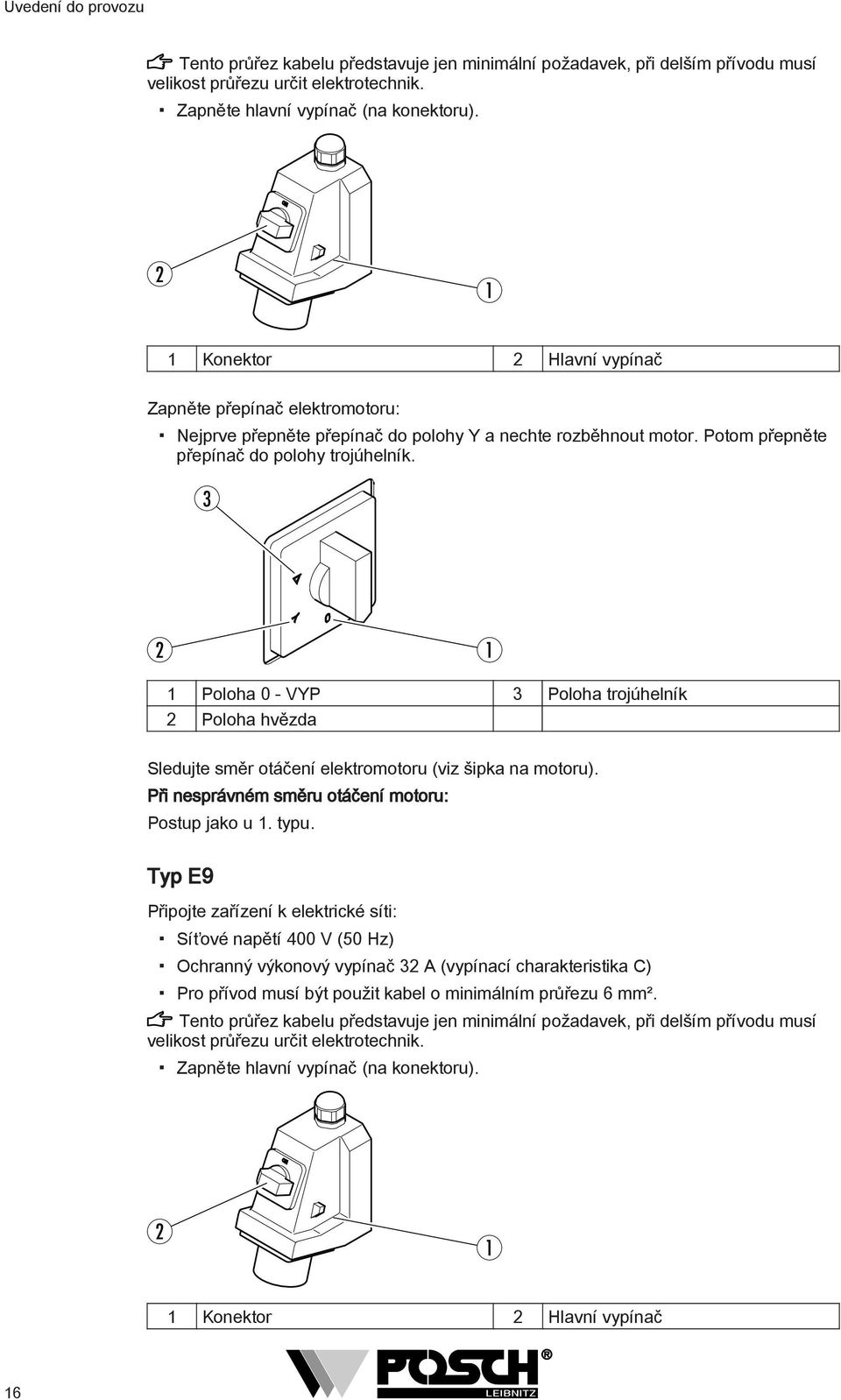

16 Uvedení do provozu Tento průřez kabelu představuje jen minimální požadavek, při delším přívodu musí velikost průřezu určit elektrotechnik. Zapněte hlavní vypínač (na konektoru). 2 Konektor 2 Hlavní vypínač Zapněte přepínač elektromotoru: Nejprve přepněte přepínač do polohy Y a nechte rozběhnout motor. Potom přepněte přepínač do polohy trojúhelník. 3 2 Poloha 0 - VYP 3 Poloha trojúhelník 2 Poloha hvězda Sledujte směr otáčení elektromotoru (viz šipka na motoru). Při nesprávném směru otáčení motoru: Postup jako u. typu. Typ E9 Připojte zařízení k elektrické síti: Síťové napětí 400 V (50 Hz) Ochranný výkonový vypínač 32 A (vypínací charakteristika C) Pro přívod musí být použit kabel o minimálním průřezu 6 mm². Tento průřez kabelu představuje jen minimální požadavek, při delším přívodu musí velikost průřezu určit elektrotechnik. Zapněte hlavní vypínač (na konektoru). 2 Konektor 2 Hlavní vypínač 6

17 Uvedení do provozu Zapněte přepínač elektromotoru: Nejprve přepněte přepínač do polohy Y a nechte rozběhnout motor. Potom přepněte přepínač do polohy trojúhelník. 3 2 Poloha 0 - VYP 3 Poloha trojúhelník 2 Poloha hvězda Sledujte směr otáčení elektromotoru (viz šipka na motoru). Při nesprávném směru otáčení motoru: Přepólujte dvě fáze v konektoru. Změnu směru otáčení smí provádět pouze školený elektrotechnik. Brzdový spínač: Zapnutí během brzdění není možné. Po vypnutí zařízení se musí zařízení během 0 sekund zastavit. Pokud je brzdový spínač poškozený, nesmí být zařízení v žádném případě uvedeno do provozu! Pokud se zařízení po přetížení vypne, smí se znovu zapnout až po 60 sekundách. Vypínač se nesmí během 0 minut přepínat častěji než pětkrát! 4.2 Pohon z traktoru přes kloubový hřídel (typ PZG) Připevněte zařízení k tříbodovému závěsu traktoru. Nasaďte kloubový hřídel a zajistěte ho bezpečnostním řetězem. Hřídel traktoru se otáčí ve směru hodinových ručiček. Nastavte ruční plyn traktoru na minimum. Zvolna připojte hřídel traktoru a nechte rozběhnout zařízení. Nastavte požadované otáčky pomocí ručního plynu. Maximální otáčky hřídele: 540 ot/min Maximální otáčky hřídele se nesmí v žádném případě překročit, jinak se zvýší teplota oleje. To vede k předčasnému opotřebení a netěsnostem u čerpadla, válce a hydraulických vedení. Před opětovným odpojením kloubového hřídele musí být ruční plyn traktoru nastaven na minimum. Kloubový hřídel musí být uložen v zavěšeném stavu v závěsu kloubových hřídelů. 7

18 Uvedení do provozu Funkce zastavení Funkci zastavení je třeba před zahájením práce zkontrolovat: Brzda zastaví pilový kotouč během 0 sekund. Pokud je brzda poškozená, nesmí být zařízení uvedeno do provozu! Páka zastavení neslouží k častému zabrzdění pilového kotouče, ale smí se použít jen v případě bezprostředně hrozícího nebezpečí! 4.3 Pohon elektromotorem nebo kloubovým hřídelem Volicí páka Před uvedením zařízení do provozu je nutné zvolit požadovaný pohon. Nastavení typu pohonu: Poloha páky Vlevo Uprostřed Vpravo Pohon Zadní hřídel Elektromotor Boční hřídel Pokud je zařízení poháněno elektromotorem, musí být páka uprostřed. Není-li tomu tak, zařízení nelze zapnout. 8

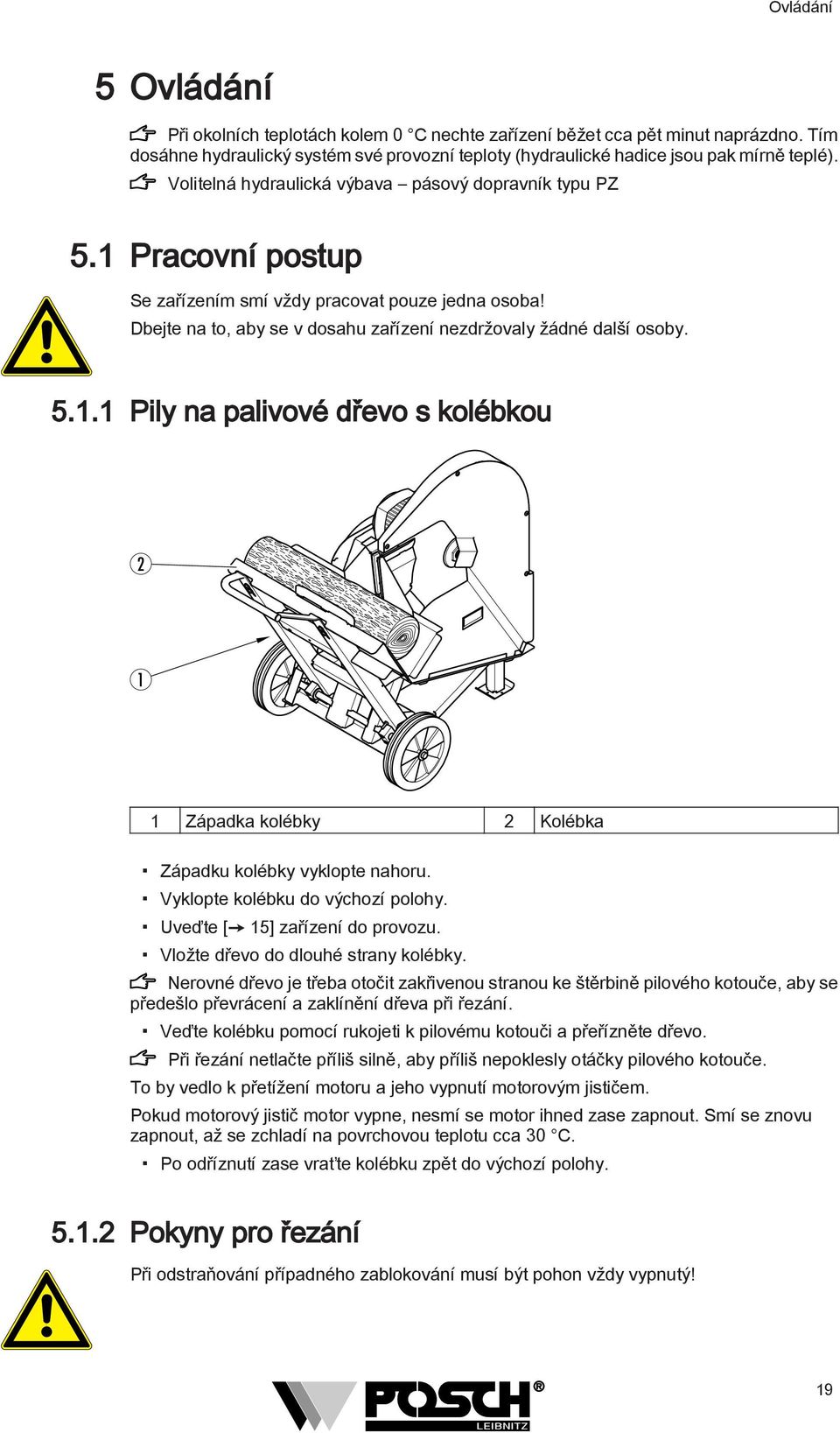

19 Ovládání 5 Ovládání Při okolních teplotách kolem 0 C nechte zařízení běžet cca pět minut naprázdno. Tím dosáhne hydraulický systém své provozní teploty (hydraulické hadice jsou pak mírně teplé). Volitelná hydraulická výbava pásový dopravník typu PZ 5. Pracovní postup Se zařízením smí vždy pracovat pouze jedna osoba! Dbejte na to, aby se v dosahu zařízení nezdržovaly žádné další osoby. 5.. Pily na palivové dřevo s kolébkou 2 Západka kolébky 2 Kolébka Západku kolébky vyklopte nahoru. Vyklopte kolébku do výchozí polohy. Uveďte [ 5] zařízení do provozu. Vložte dřevo do dlouhé strany kolébky. Nerovné dřevo je třeba otočit zakřivenou stranou ke štěrbině pilového kotouče, aby se předešlo převrácení a zaklínění dřeva při řezání. Veďte kolébku pomocí rukojeti k pilovému kotouči a přeřízněte dřevo. Při řezání netlačte příliš silně, aby příliš nepoklesly otáčky pilového kotouče. To by vedlo k přetížení motoru a jeho vypnutí motorovým jističem. Pokud motorový jistič motor vypne, nesmí se motor ihned zase zapnout. Smí se znovu zapnout, až se zchladí na povrchovou teplotu cca 30 C. Po odříznutí zase vraťte kolébku zpět do výchozí polohy Pokyny pro řezání Při odstraňování případného zablokování musí být pohon vždy vypnutý! 9

20 Ovládání 5.2 Blokovací mechanizmus kolébky Pomocí blokovacího mechanizmu můžete připevnit kolébku ke stojanu. Díky tomu lze kotoučovou pilu odstavit, aniž by zabírala příliš místa. 20

21 Vypnutí zařízení 6 Vypnutí zařízení Před vypnutím zařízení vypusťte tlak z veškeré hydrauliky. Všechny ovládací prvky proto přepněte do neutrální polohy. Pohon pomocí elektromotoru (Typ E) Nastavte přepínač do polohy 0. Pohon z traktoru přes kloubový hřídel (typ PZG) Odpojte kloubový hřídel u traktoru. Před odpojením nastavte ruční plyn traktoru na minimum. 2

22 Přeprava 7 Přeprava 7. Ruční přeprava 2 Přepravní rukojeť 2 Západka Vyklopte přepravní rukojeť nahoru a zajistěte ji západkou, nadzdvihněte a přemístěte zařízení. 7.2 Přeprava na tříbodovém závěsu traktoru Připevněte zařízení k tříbodovému závěsu a nadzdvihněte je pomocí hydrauliky traktoru. Pokud je zadní osvětlení traktoru zakryté, je nutné na zadní stranu zařízení připevnit koncové osvětlení (např. magnetickou či nasazovací konzoli apod.). Při přepravě na veřejných komunikacích dodržujte pravidla silničního provozu. Maximální přepravní rychlost: 25 Km/h Po odpojení od traktoru musí být zařízení postaveno na rovném pevném místě. 7.3 Přeprava s podvozkem Traktorový podvozek Zavěste oj na tažné vozidlo. Zasuňte podpěrnou nohu. Zkontrolujte tlak v pneumatikách maximálně 3,5 barů. Při přepravě na veřejných komunikacích dodržujte pravidla silničního provozu. Maximální přepravní rychlost: 6 km/h (0 km/h) dodržujte místní předpisy! Po odpojení od tažného vozidla musí být zařízení postaveno na vodorovném a pevném místě. 22

23 Přeprava 7.4 Zvedání pomocí jeřábu 2 Zvedací zařízení 4 Zdvihací oko Pomocí jeřábu se smí zařízení zvedat pouze za zdvihací oka! Smí se použít jen zvedací zařízení s dostatečnou nosností! 7.5 Zařízení s pásovým dopravníkem. Vytáhněte závlačku u zasouvací tyče. 2. Otočte sklápěcí trubku dolů. 3. Pomocí sklápěcí trubky tlačte pásový dopravník nahoru, až se dostane do svislé polohy. Ve svislé poloze zůstane pásový dopravník v klidu, aniž by musel být podepřen. 4. Potom se musíte postavit na druhou stranu sklápěcí trubky a zatáhnout pásový dopravník dolů, až je zcela sklopen. 5. Zajistěte pásový dopravník závlačkami na upevnění pásového dopravníku. 23

24 Přeprava 6. Zajistěte sklápěcí trubku u zasouvací tyče závlačkou. 7. Prostrčte vymezovací čep v dolní části pásového dopravníku a zajistěte ho. 8. Poté vytáhněte pojistnou západku a zasuňte pásový dopravník. Šířka v přepravní poloze: cca 20 cm Výška v přepravní poloze: Pásový dopravník 3,5 m cca 240 cm Pásový dopravník 4,2 m cca 270 cm 24

25 Kontroly 8 Kontroly Před kontrolními pracemi na zařízení bezpodmínečně vypněte pohon! Odpojte zařízení od sítě! 8. Bezpečnostní prvky Veškeré bezpečnostní prvky (kryty, ochranné mříže,...) musí být na svém místě! 8.2 Šroubové spoje Po první hodině provozu dotáhněte všechny šrouby a matice. Po každých dalších 00 hodinách provozu dotáhněte všechny šrouby a matice. Nahraďte ztracené šrouby a matice. 8.3 Hydraulická vedení Po první hodině provozu zkontrolujte veškerá hydraulická vedení, zda nejsou uvolněna a nikde neprosakují. Po každých dalších 00 hodinách provozu zkontrolujte hydraulická vedení, zda nejsou uvolněna a nikde neprosakují. Poškozená hydraulická vedení je třeba neprodleně vyměnit! 8.4 Pilový kotouč Před každým uvedením do provozu zkontrolujte řádné upevnění pilového kotouče! Před každým uvedením do provozu zkontrolujte rovněž opotřebení a poškození pilového kotouče, v případě potřeby jej naostřete nebo vyměňte. 8.5 Napnutí klínových řemenů Klínové řemeny musí být tak napnuté, že je lze tlakem palce prohnout cca 8 mm směrem do středu. Viz... Výměna klínových řemenů [ 3] 8.6 Hladina oleje Chcete-li zkontrolovat hladinu oleje, postavte zařízení na vodorovnou plochu Stav hydraulického oleje Volitelná hydraulická výbava pásový dopravník typu PZ 25

26 Kontroly 2 3 Olejová měrka 3 Šroub pro vypouštění oleje 2 Značka V nádrži zařízení je olejová měrka. Hladina oleje na měrce musí být mezi ryskou a koncem měrky, jinak je v nádrži příliš málo oleje. V takovém případě je třeba ihned doplnit hydraulický olej. Viz... Výměna hydraulického oleje [ 35] Kontrola olejového filtru je nutná pouze při výměně oleje Stav převodového oleje Šroub pro plnění oleje, pro kontrolu hladiny oleje, popř. pro vypouštění oleje Pokud olej ve vodorovné poloze vytéká z otvoru šroubu pro kontrolu hladiny oleje, je stav oleje maximální. Pokud je hladina oleje pod otvorem, je stav oleje minimální. V takovém případě je třeba ihned doplnit převodový olej. Viz... Výměna převodového oleje [ 36] 26

27 Údržba 9 Údržba Před údržbářskými pracemi na zařízení bezpodmínečně vypněte pohon! Odpojte zařízení od sítě! Práce na elektrickém vybavení smějí provádět pouze školení elektrotechnici! Nikdy nepracujte bez ochranných pomůcek a bezpečnostních prvků. Používejte pouze originální náhradní díly firmy POSCH. 9. Mazání Zaolejované a mastné díly a rovněž upotřebené oleje likvidujte podle zákonných předpisů. 9.. Schéma mazání 3 2 Interval mazání Poz. Co / místo Týdně (po každých 40 hodinách provozu podle použití i v kratším intervalu) Pilový kotouč se maže olejem proti korozi 2 U centrální mazací lišty Ročně 3 Trubkové ložisko kolébky (domazání) 4 Obě zapouzdřená ložiska nahoře na pásovém dopravníku Mazací místa jsou označena symbolem mazničky. 9.2 Výměna pilového kotouče Při manipulaci s pilovým kotoučem noste ochranné rukavice! Používejte pouze pilové kotouče POSCH v zesíleném provedení, standardní pilové kotouče jsou příliš slabé a představují bezpečnostní riziko! Dodržujte maximální počet otáček pilového kotouče udávaný výrobcem! 27

28 Údržba Kryt pilového kotouče 6 Upínací příruba 3 Pilový kotouč 7 Klíč k upínací přírubě 4 Klíč k pilovému kotouči 8 Klapka kolébky 5 Upínací matice Odstraňte kryt pilového kotouče. Vyklopte kolébku do výchozí polohy. Obě kolébkové klapky vyklopte do zásobníku dřeva. Přidržte hřídel pilového kotouče klíčem k upínací přírubě a pomocí klíče k pilovému kotouči uvolněte upínací matice. Sejměte upínací přírubu a pilový kotouč. Nasaďte nový kotouč a dotáhněte ho. Upínací matice musí být našroubovaná zase tak, jak byla dříve. Nasaďte pilový kotouč tak, aby zuby byly nakloněny ve směru otáčení (viz šipka). Sestavení: Postupujte v opačném pořadí, než je popsáno výše Doporučený pilový kotouč Č. položky Průměr Otvor Zuby Typ Z mm 30 mm 56 Legované chromem Z mm 30 mm 56 Chrom-vanad Z mm 30 mm 84 Tvrdokov (slinuté karbidy) Smí se používat pouze pilové kotouče vyhovující normě EN 847-! Jištění pilového kotouče Ve shodě s normou EN je pilový kotouč jištěn pomocí: Hliníkové vložky. Tyto vložky jsou spotřební díly a měly by se vyměnit, jakmile budou opotřebené. 28

29 Údržba Velikost štípacího klínu Používejte vždy správnou velikost štípacího klínu! Pilový kotouč průměr Štípací klín podle DIN mm 700 mm 70 x 4 Zkontrolujte správné nastavení štípacího klínu. Vzdálenost mezi štípacím klínem a pilovým kotoučem je: minimálně 3 mm maximálně 8 mm 9.3 Naostření pilového kotouče Pilové kotouče by se měly ostřit pouze v odborné provozovně, aby se dosáhlo optimální ostrosti. 29

30 Údržba Pilový kotouč z chrom-vanadové oceli T Při ostření pilového kotouče je třeba dbát, aby původní hloubka T zůstala stejná. Zároveň je zapotřebí vybrousit paty zubů. Tupé pilové kotouče se mohou přehřívat! Důsledkem by byly trhliny v pilovém kotouči. Rozvádění zubů pilového kotouče 3 2 Alespoň ¼ tloušťky kotouče 3 Tloušťka kotouče 2 Až maximálně ½ tloušťky kotouče Nesprávně rozvedené zuby způsobují přehřátí pilového kotouče! Důsledkem by byly trhliny v pilovém kotouči. Pilový kotouč z tvrdokovu Pokyny k používání pilových kotoučů z tvrdokovu Pilové kotouče z tvrdokovu se vyznačují vysokou životností. Tyto pilové kotouče jsou velice kvalitní strojní nástroje, proto je vždy nutné zacházet s nimi odpovídajícím způsobem. Osazení tvrdokovem je z důvodu mimořádné tvrdosti nutno chránit před vylamováním. Neodborné skladování může vést k poškození hrotů zubů. Pilový kotouč pokládejte na pěnovou gumu nebo podobnou podložku. Neřežte hřebíky, kovové svorky apod., které se mohou nacházet ve dřevě. Pilový kotouč nesmí být vystavován úderům nebo nárazům. Před zapnutím motoru ověřte správný směr otáčení a přesný volnoběh pilového kotouče. Dobíhající pilové kotouče nesmí být zastavovány vnější silou. Posuv nástroje musí vždy probíhat postupně a souvisle, tzn. že je nutno zabránit trhavým řezným pohybům. 30

31 Údržba Pilové kotouče čistěte v pravidelných intervalech pomocí prostředků k odstraňování pryskyřice. Při volnoběhu vykazuje pilový kotouč z tvrdokovu sníženou hladinu hluku. Při řezání však intenzita hluku závisí na použitém druhu dřeva. V případě neodborného zacházení nelze uplatnit záruku. Pilové kotouče znečištěné pryskyřicí rovněž nelze vyměnit v rámci záruky! 9.4 Výměna klínových řemenů 9.4. Pokyny k výměně klínovým řemenů Při výměně klínových řemenů je vždy třeba vyměnit všechny klínové řemeny! Klínové řemeny je nutno nasadit volně. Pokud budou na řemenicích příliš napnuté, existuje nebezpečí, že dojde k jejich poškození a po krátké době se roztrhnou! Klínové řemeny musí být tak napnuté, že je lze tlakem palce prohnout cca 8 mm směrem do středu Typy klínových řemenů Typ zařízení Řemen Množství (ks) Číslo položky WKE 7,5 XPA 32 Lw 2 Z WKE 9 XPA 40 Lw 2 Z WKE 5,5 XPA 32 Lw 2 Z WE 5, WZ XPA 800 Lw 2 Z WZE 5,5 WZE 7,5 WZE 9 XPA 800 Lw / XPA 32 Lw XPA 800 Lw / XPA 32 Lw XPA 800 Lw / XPA 40 Lw 2 Z / Z Z / Z Z / Z

32 Údržba Výměna klínových řemenů u elektropohonu Šroub se šestihrannou hlavou 8 Klínové řemeny 2 Ochranný plech klínových řemenů 9 Pojistná matice 3 Upínací matice 0 Napínací šroub 4 Upínací příruba Elektromotor 5 Pilový kotouč 2 Opěrný profil 6 Šroub se šestihrannou hlavou v kolébce motoru 7 Kolébka motoru 3 Šroub se šestihrannou hlavou v nosném plechu Uvolněte šrouby se šestihrannou hlavou z obou ochranných plechů klínových řemenů a sejměte oba ochranné plechy. Přidržte hřídel pilového kotouče klíčem k upínací přírubě a pomocí klíče k pilovému kotouči uvolněte upínací matice. Sejměte upínací přírubu a pilový kotouč. Uvolněte všechny čtyři šrouby se šestihrannou hlavou z kolébky motoru. Uvolněte pojistné matice napínacích šroubů. Otáčejte napínacím šroubem doleva, až se elektromotor zvedne nahoru. Uvolněním obou šroubů se šestihrannou hlavou odmontujte pravý opěrný profil. Sejměte staré klínové řemeny. Klínové řemeny se musí vyvlékat přes pravou stranu uložení. Nasaďte nové klínové řemeny. Otáčejte napínacím šroubem doprava. Motor se spustí dolů a napne klínové řemeny. Zajistěte napínací šrouby. Dotáhněte všechny čtyři šrouby se šestihrannou hlavou na kolébce motoru. Přišroubujte znovu pravý nosný plech ke stojanu. Namontujte pilový kotouč na hnací hřídel a zajistěte upínací maticí. Přišroubujte ochranné plechy klínových řemenů ke stojanu. Před uvedením do provozu musí být všechny bezpečnostní prvky namontovány na zařízení. 32

33 Údržba Výměna klínových řemenů u pohonu vývodovým hřídelem Šroub ochranný plech klínových řemenů 4 Pojistná matice 2 Ochranný plech klínových řemenů 5 Napínací šroub 3 Jednotka nouzového zastavení 6 Klínové řemeny Uvolněte šrouby se šestihrannou hlavou z obou ochranných plechů klínových řemenů a sejměte oba ochranné plechy. Odmontujte jednotku nouzového zastavení. Uvolněte pojistné matice napínacích šroubů. Otáčejte rovnoměrně napínacím šroubem doleva, až se klínové řemeny povolí. Sejměte staré klínové řemeny. Nasaďte nové klínové řemeny. Otáčejte napínacím šroubem doprava, až se převodovka zatáhne a klínové řemeny napnou. Zajistěte napínací šrouby. Namontujte jednotku nouzového zastavení. 2 3 Jednotka nouzového zastavení 3 Řemenice 2 Brzdový kotouč 33

34 Údržba Dbejte, aby mezi brzdovým kotoučem a řemenicí byla vzdálenost alespoň 0 2 mm. Přišroubujte ochranné plechy klínových řemenů ke stojanu. Před uvedením do provozu musí být všechny bezpečnostní prvky namontovány na zařízení Výměna klínových řemenů u kombinovaného pohonu Viz... Výměna klínových řemenů u elektropohonu [ 32] Výměna klínových řemenů u pohonu [ 33] vývodovým hřídelem 9.5 Výměna koncového spínače u kombinovaného pohonu 3 2 Páka nouzového zastavení 3 Šroub s válcovou hlavou 2 Koncový spínač Stisknutím páky nouzového zastavení se pomocí koncového spínače vytvoří kontakt k přepínači. Teprve tím se zapne elektromotor. Pokud není možné zapnout elektromotor, může být koncový spínač nesprávně nastavený. Uvolněte šrouby s válcovou hlavou a upravte nastavení koncového spínače. 9.6 Brzdový kotouč při nouzovém zastavení Páka nouzového zastavení 3 Řemenice 2 Brzdový kotouč 4 Zápustný šroub Po zatažení páky nouzového zastavení zpět zabrzdí brzdový kotouč během 0 sekund hnací hřídel. 34

35 Údržba Údržba: Brzdový kotouč a brzdnou plochu řemenice občas vyčistěte nitroředidlem od brzdového prachu a zbytků maziva. Pokud jsou zápustné šrouby opotřebené a vyčnívají, je třeba brzdový kotouč vyměnit. 9.7 Výměna oleje Použitý olej musí být zlikvidován v souladu s ochranou životního prostředí. Informujte se o zákonných předpisech týkajících se ochrany životního prostředí Výměna hydraulického oleje První výměnu oleje je zapotřebí provést po 500 hodinách, každou další výměnu pak po 000 hodinách nebo po jednom roce provozu. Postup výměny: Volitelná hydraulická výbava pásový dopravník typu PZ 2 3 Olejová měrka 3 Šroub pro vypouštění oleje 2 Značka Vyšroubujte olejovou měrku. Uvolněte šroub pro vypouštění oleje. Šroub pro vypouštění oleje se nachází na spodní straně olejové nádrže. Vypusťte starý hydraulický olej do jímací vany. Šroub pro vypouštění oleje znovu zašroubujte a do nádrže nalijte nový hydraulický olej. Zapněte zařízení a nechte je krátce běžet. Zkontrolujte hladinu oleje a v případě potřeby hydraulický olej doplňte. Celkový objem hydraulického systému: Množství 7 litrů Hydraulický systém je plněn hydraulickým olejem OMV HLP M46. Při výměně oleje se bezvýhradně doporučuje vysoce kvalitní olej. Smísení se stejně kvalitními produkty nepředstavuje žádný problém. 35

36 Údržba Doporučené hydraulické oleje Výrobce Druh oleje OMV ATF II SHELL Donax TA ELF Hydrelf DS 46 ESSO Univis N46 CASTROL Hyspin AWH-M 46 ARAL Vitam VF46 GENOL Hydraulický olej 520 FUCHS Plantohyd 32S * / Renolin B46 HVI *...biologické hydraulické oleje Olejový filtr 2 Kryt filtru 2 Filtrační vložka Výměna filtrační vložky se provádí při každé výměně oleje. Případný výskyt hliníkových špon nevadí, vznikají při rozběhu čerpadla. Filtrační vložku nevymývejte benzinem nebo petrolejem, zničila by se Výměna převodového oleje První výměnu oleje je zapotřebí provést po 00 hodinách, každou další výměnu pak po 500 hodinách nebo po jednom roce provozu. Šroub pro plnění oleje, pro kontrolu hladiny oleje, popř. pro vypouštění oleje Vyšroubujte šroub pro plnění oleje a šroub pro vypouštění oleje. Vypusťte starý olej a opět zašroubujte šroub pro vypouštění oleje. Nalijte nový převodový olej. 36

37 Údržba Zkontrolujte stav oleje. Celkový objem náplně 0,35 litru Lze použít jakýkoli jiný převodový olej, který má třídu viskozity SAE Doporučené převodové oleje Výrobce Druh oleje OMV Převodový olej MP SAE 85W-90 GENOL Převodový olej MP 90 FUCHS Titan Gear Hypoid SAE Čištění Před čištěním zařízení bezpodmínečně vypněte pohon! Odpojte zařízení od sítě! Pro zajištění optimální funkce čistěte zařízení v pravidelných intervalech. Nové zařízení (první 3 měsíce) myjte pouze houbou! V tomto období není lak ještě zcela vytvrzený a při čištění vysokotlakým mytím by mohlo dojít k jeho poškození. 37

38 Speciální vybavení 0 Speciální vybavení 0. Traktorový podvozek (pro typy Z, ZE) Oj 2 Podpěrná noha Jednoduchý traktorový podvozek pro přepravu zařízení. Přeprava: Viz...Přeprava s podvozkem [ 22] 0.2 Pásový dopravník 0.2. Typy pásových dopravníků Typ pásového dopravníku Délka pásového dopravníku Dopravní výška Šířka pásu 3,5 m 350 cm 240 cm 23 cm 4,2 m 420 cm 280 cm 23 cm 38

39 Speciální vybavení Rozložení pásového dopravníku Pojistná západka 6 Závlačka 2 Nástavec pásového dopravníku 7 Vymezovací čep 3 Hnací trubka 8 Zasouvací tyč 4 Ovládání pásového dopravníku 9 Rukojeť 5 Upevnění pásového dopravníku 0 Sklápěcí trubka Před rozložením pásového dopravníku musí být nástavec pásového dopravníku vysunutý: Zatlačte hnací trubku mírně nahoru a přitom zatažením odblokujte rukojeť. Zatlačte nástavec pásového dopravníku s hnací trubkou tak daleko nahoru, až pojistná západka zapadne. Hnací trubka se smí uvolnit teprve po zapadnutí pojistné západky. Vytáhněte závlačku z upevnění pásového dopravníku. Vyjměte sklápěcí trubku z držáku a sklopte ji dolů. Pomocí sklápěcí trubky tlačte pásový dopravník nahoru, až se dostane do svislé polohy. Ve svislé poloze zůstane pásový dopravník v klidu, aniž by musel být podepřen. Potom se musíte postavit na druhou stranu sklápěcí trubky a zatáhnout pásový dopravník dolů, až se zcela rozloží. Sklápěcí trubku opět upevněte v držáku. Vyjměte vymezovací čep dopravního pásu. 39

40 Speciální vybavení Proveďte zkušební chod, v případě nutnosti dopněte Ovládání pásového dopravníku Typ PZ: I 0 II Poloha Funkce 0 Dopravní pás stojí I Dopravní pás je spuštěný II Dopravní pás se pohybuje zpět Typ PS: Připojte hydraulické hadice k hydraulice traktoru. Přepněte ovládací ventil na traktoru do polohy Zap. Sledujte dopředný a zpětný chod! Maximální měrný výkon hydrauliky traktoru: 6 l/min Maximální provozní tlak hydrauliky traktoru: 30 barů Vystředění dopravního pásu 2 3 Upevňovací šroub 3 Napínací šroub 2 Pojistná matice V případě, že dopravní pás neprobíhá středem pohonné, resp. vodicí kladky, lze ho seřídit. 40

41 Speciální vybavení Povolte trochu upevňovací šrouby na obou stranách pásového dopravníku. Uvolněte pojistné matice obou napínacích šroubů. Otáčením napínacích šroubů vyrovnejte vodicí kladku. Opět utáhněte pojistné matice. Opět utáhněte upevňovací šrouby na obou stranách Napnutí dopravního pásu 2 3 Pojistná západka 3 Napínací šroub 2 Pojistná matice Během doby může v důsledku namáhání dojít k povolení dopravního pásu. V takovém případě je třeba pás znovu napnout. Zatlačte nástavec pásového dopravníku s hnací trubkou tak daleko nahoru, až pojistná západka zapadne. Uvolněte pojistné matice obou napínacích šroubů. Napněte horní část dopravníku rovnoměrným otáčením obou napínacích šroubů. Když je pás dostatečně napnutý, zajistěte opět napínací šrouby pojistnými maticemi. 4

42 Doplňkové vybavení Doplňkové vybavení. Nástavec kolébky 2 3 Nástavec kolébky 3 Upínací páka 2 Vybrání Tímto způsobem je možné pohodlně řezat delší dřevěné klády..2 Přípojka pro odsávání pilin Přípojka pro odsávání pilin Přípojka pro odsávání vznikajících pilin. 42

43 Odstraňování závad 2 Odstraňování závad Před odstraňováním závad na zařízení bezpodmínečně vypněte pohon! Odpojte zařízení od sítě! Práce na elektrickém vybavení smějí provádět pouze školení elektrotechnici! Závada Možná příčina Odstranění Viz strana Elektromotor neběží nebo se často vypíná Vadné přívodní vedení Kontrola přívodního vedení elektrotechnickým odborníkem Viz [ 5] Jistič vypadává - příliš slabé jištění přívodního vedení Použití správných pojistek Spouští se ochrana motoru Použití silnějšího přívodního vedení Špatný směr otáčení Záměna dvou fází Elektromotor se nerozběhne Vadné pojistky na brzdové destičce brzdového spínače Zkontrolujte pojistky a v případě potřeby je vyměňte. Vypínač nefunguje Vadné přívodní vedení Kontrola přívodního vedení elektrotechnickým odborníkem Jistič vypadává - příliš slabé jištění přívodního vedení Vadná ochrana nebo motorový jistič Kontrola přívodního vedení elektrotechnickým odborníkem Přezkoušení nebo zaslání vypínače ke kontrole Viz [ 5] Příliš horký hydraulický olej Příliš málo hydraulického oleje v hydraulickém systému Snížená kvalita hydraulického oleje Znečištěný nebo zanesený olejový filtr Kontrola stavu hydraulického oleje Výměna hydraulického oleje Viz [ 25] Viz [ 35] Výměna filtrační vložky Viz [ 36] Ztráta výkonu zařízení Příliš horký hydraulický olej Viz Příliš horký hydraulický olej Příliš málo hydraulického oleje v hydraulickém systému Výměna hydraulického oleje Viz [ 35] Nutnost vynaložení velké síly při řezání Tupý pilový kotouč Naostření pilového kotouče Viz [ 29] Uvolněný pilový kotouč Dotažení šestihranné matice na hnacím hřídeli Viz [ 27] Pryskyřicí znečištěný pilový kotouč Vyčištění pilového kotouče pomocí prostředků k odstraňování pryskyřice Zařízení je hlučné Příliš vysoké otáčky hřídele Dodržujte předepsané otáčky. Viz [ 7] Zařízení je hlučné Znečištěný nebo zanesený olejový filtr Výměna filtrační vložky Viz [ 36] 43

44 Odstraňování závad Škubání nebo žádný pohyb pásového dopravníku Příliš málo hydraulického oleje v hydraulickém systému Zkontrolujte stav hydraulického oleje. Viz [ 25] Snížená kvalita hydraulického oleje Vyměňte hydraulický olej. Viz [ 35] Škubání nebo žádný pohyb pásového dopravníku Nedostatečně napnutý dopravní pás Napnutí dopravního pásu Viz [ 38] 44

45 Technické údaje 3 Technické údaje Typ WKE 7,5 WKE 9 WKE 5,5 Pohon Druh pohonu Elektromotor Elektromotor Elektromotor Výkon kw 7,5 S6 ** 9 S6 ** 5,5 S6 ** Napětí V Jištění A Otáčky motoru ot/min Otáčky vývodového hřídele Pilový kotouč Průměr pilového kotouče Minimální průměr dřeva Maximální průměr dřeva Rozměry * ot/min mm cm cm Šířka cm Hloubka cm Výška cm Hmotnost kg Typ WE 5,5 WZ WZE 5,5 Pohon Druh pohonu Elektromotor Vývodový hřídel Vývodový hřídel / elektromotor Výkon kw 5,5 S6 ** 7,5 7,5 / 5,5 S6 ** Napětí V Jištění A 6-6 Otáčky motoru ot/min Otáčky vývodového hřídele Pilový kotouč Průměr pilového kotouče Minimální průměr dřeva Maximální průměr dřeva Rozměry * ot/min mm cm cm Šířka cm Hloubka cm Výška cm Hmotnost kg *...Uvedené rozměry a hmotnosti jsou orientační a platí pro základní vybavení. **...Provozní údaje S6: nepřetržitý periodický provoz s přerušovaným zatížením procentuální údaj je uveden na typovém štítku. 45

46 Technické údaje Typ WZE 7,5 WZE 9 Pohon Druh pohonu Vývodový hřídel / elektromotor Vývodový hřídel / elektromotor Výkon kw 7,5 S6 ** 7,5 / 9 S6 ** Napětí V Jištění A 6 32 Otáčky motoru ot/min Otáčky vývodového hřídele Pilový kotouč Průměr pilového kotouče Minimální průměr dřeva Maximální průměr dřeva Rozměry * ot/min mm cm 5 5 cm Šířka cm Hloubka cm Výška cm Hmotnost kg *...Uvedené rozměry a hmotnosti jsou orientační a platí pro základní vybavení. **...Provozní údaje S6: nepřetržitý periodický provoz s přerušovaným zatížením procentuální údaj je uveden na typovém štítku. 46

47 Servis 4 Servis Výrobek POSCH Při objednávání náhradních dílů pro vaše zařízení se prosím obraťte přímo na vašeho místního prodejce. 47

48 Prohlášení o shodě EG Prohlášení o shodě EG Tímto prohlašujeme, že následně označené zařízení odpovídá na základě jeho koncepce a konstrukce příslušným základním bezpečnostním a zdravotním požadavkům evropské směrnice 2006/42/ES. Zařízení dále odpovídá směrnici Evropského parlamentu a Rady 2006/95/ES ze dne 2. prosince 2006 o harmonizaci právních předpisů členských států týkajících se elektrických zařízení určených pro používání v určitých mezích napětí a směrnici Rady 89/336/EHS ze dne 3. května 989 o sbližování právních předpisů členských států týkajících se elektromagnetické kompatibility. Při jakékoli námi neschválené změně na zařízení ztrácí toto prohlášení svoji platnost. Okružní pily - Kotoučová pila s kolébkou Č. položky: M349G, M350G, M356G, M36G, M365G, M370G, M379G, M389G Sériové číslo: od 0000A Pro dodržení bezpečnostních a zdravotních požadavků uvedených ve směrnicích ES byly zahrnuty následující normy: EN ISO 200-/-2 Všeobecné konstrukční směrnice EN zemědělské stroje, obecné požadavky EN 3857 Bezpečnostní odstupy horních a dolních končetin EN 349 Nejmenší mezery k zamezení stlačení částí lidského těla EN Elektrická zařízení strojů EN Bezpečnost dřevozpracujících strojů - kotoučové pily EN 847- Bezpečnostně technické požadavky - pilové kotouče EN 982 Bezpečnostně technické požadavky pro hydrauliku EN 620 Kontinuální manipulační zařízení a systémy Interními opatřeními je zajištěno, že sériová zařízení vždy odpovídají aktuálním evropským směrnicím a použitým normám. Následovně uvedené, hlášené místo PZ.LSV (zkušební a certifikační stanice vrcholného spolku Spitzenverband der landwirtschaftlichen Sozialversicherung, Weißenstraße 70 72, 343 Kassel), registrováno pod registračním číslem 257, provedla postup ES přezkoušení typu uvedený v příloze IX směrnice 2006/42/ES. Výrobek je identický se zkoušeným vzorovým zařízením, které získalo pod číslem LSV-EG-2009/ certifikát ES přezkoušení typu. Níže uvedený (jméno a adresa) podepisuje výše uvedené prohlášení o shodě ES a je zplnomocněn sestavit technické podklady. Leibnitz, dne Ing. Johann Tinnacher Obchodní ředitel Posch Gesellschaft m. b. H. Paul-Anton-Keller-Straße 40 A-8430 Leibnitz 48

49

50

51

52 Vaše odborná prodejna výrobk firmy Posch
