1 Uživatelský návod pro klávesnici TouchCenter 1 Návod k obsluze Klávesnice s dotykovým displejem TouchCenter

2 2 Uživatelský návod pro klávesnici TouchCenter OBSAH 1. Bezpečnostní upozornění Obecně Důležité informace o obsluze a provozu Nabídka obslužných funkcí Pozorovací úhel Čištění a péče Touch Center základní obsluha Zapínání vybraných podsystémů Zapínání vybraných podsystémů ignorování poruchy Zapínání vybraných podsystémů reset poruchy Další funkce Historie událostí Zobrazení poplachových smyček Nastavení data a času Uživatelské kódy Údržba klávesnice Nápověda Režim MK7...9

3 Uživatelský návod pro klávesnici TouchCenter 3 1. Bezpečnostní upozornění Před instalací zařízení a jeho uvedením do provozu si velmi pozorně a důkladně přečtěte příslušné instrukce, které obsahují důležité informace týkající se montáže, programování a provozu. Toto zařízení představuje nejvyspělejší produkt. Používejte je pouze: v souladu s předpisy, je-li v technicky bezvadném stavu, v souladu s technickými údaji. Výrobce zařízení nezodpovídá za případné škody způsobené jeho používáním, které není v souladu s předpisy. Instalace, programování, stejně jako údržba a opravné práce mohou být prováděny pouze autorizovaným a vyškoleným personálem. Nepoužívejte obslužný a zobrazovací panel v potenciálně výbušném prostředí nebo v místnostech s přítomností výparů z kovových nebo plastických hmot. 2. Obecně Zabezpečení majetku a ochrana osob je v současné době bezesporu jedním z velmi důležitých témat. S prvky zabezpečení se setkáváme často i bez našeho vědomí v každodenním životě. Zejména v obchodní sféře jedna krizová událost nemusí znamenat jen velkou finanční ztrátu, ale dokonce ztrátu celého dlouhodobě připravovaného obchodu. Bez ohledu na to zda hovoříme o nějakém obchodním centru nebo velkém kancelářském komplexu. Požadavky uživatelů na moderní zabezpečovací systém jsou rozmanité stejně jako škála objektů, které mohou být chráněny. Snadná obsluha, spolehlivost, odolnost, kompatibilita s již existujícím systémem v objektu a přijatelné cenové náklady jsou jen některé z očekávaných vlastností moderního zabezpečovacího systému. Jako výrobce s dlouholetými zkušenostmi a silnou pozicí na trhu jsme schopni na tyto požadavky reagovat a garantovat našim zákazníkům maximální kvalitu. Tato dokumentace obsahuj instrukce vysvětlující způsob práce s klávesnicí na uživatelské úrovni. S její pomocí se naučíte vše potřebné pro zvládnutí obsluhy zařízení od funkce displeje a obsluhy jednotlivých prvků po řešení jednoduchých potíží. Programování, které ovlivňuje celý systém je ponecháno na pracovníku provádějícím instalaci. V případě jakýchkoliv problému se prosím obracejte na instalační firmu která instalaci realizovala. Totéž platí i na požadavky o upgrade systému atd. Každodenní běžná práce vyžaduje pouze několik málo obslužných procedur. To znamená, že znalosti obsluhy a obecného zacházení mohou za určitých okolností snadno rychle zapomenuty. Tato dokumentace by měla být uložena pokud možno v blízkosti zařízení tak, aby byla snadno a rychle dosažitelná v případě potřeby. 3. Důležité informace o obsluze a provozu Obslužný a zobrazovací panel Comfort Touch Colour (Komfortní dotykový barevný) se používá pro zobrazení stavu při práci s centrální kontrolní jednotkou systému zabezpečení. Obsluha tohoto systému je řízena pomocí dialogových oken zobrazených na dotykové obrazovce, tzn. že požadovanou volbu lze provést dotykem prstu na příslušném místě obrazovky. Obslužný a zobrazovací panel poskytuje jasné a srozumitelné informace o stavu systému.

4 4 Uživatelský návod pro klávesnici TouchCenter Při obsluze dotykového panelu se vyvarujte používání ostrých nebo hrubých předmětů (obrazovka)! Obr.1 Obr Nabídka obslužných funkcí Nabídka funkcí je dostupná pouze prostřednictvím dotykové obrazovky. Pokud nejsou během obsluhy provedena žádná zadání, zobrazená nabídka se přibližně po nastavené době vrátí do základního stavu při současném vypnutí podsvícení. Osvětlení displeje lze opět aktivovat dotykem prstu na obrazovce. 3.2 Pozorovací úhel Nastavte zobrazovací úhel tak, aby panel poskytoval optimální čitelnost obsluze. 3.3 Čištění a péče Před zahájením čištění obrazovku vypněte (viz Menu Další funkce ). Pro čištění použijte měkký vlhký hadřík. NEPOUŽÍVEJTE žádné další tekutiny, spreje nebo čistidla na bázi amoniaku. Nepoužívejte abrazivní nebo plasty rozpouštějící kapaliny, např. petrolej, terpentýn, ředidlo atd. Agresivní čistící prostředky mohou způsobit poškození nebo ztrátu barvy povrchu. Nepoužívejte čistidla, obsahující například brusná činidla nebo kartáče. Obrazovku čistěte jemným hadříkem navlhčeným čistou vodou. Obr.2

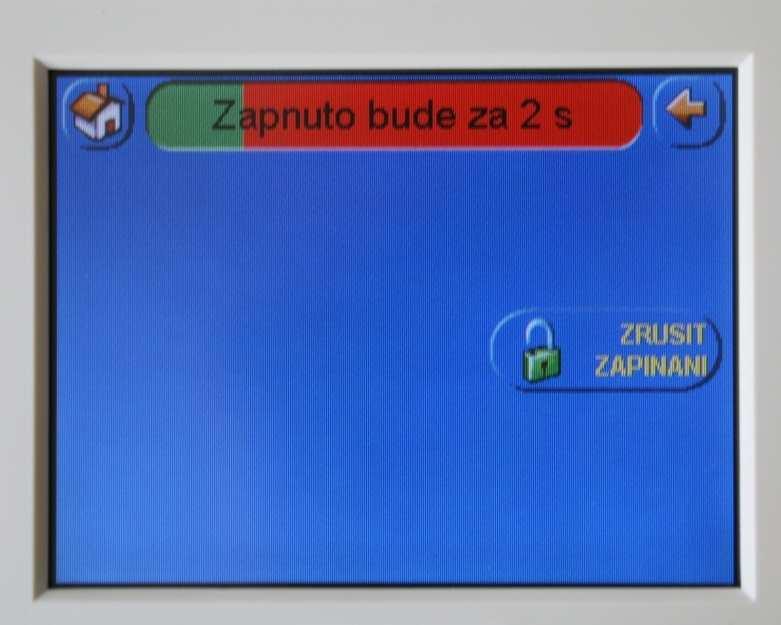

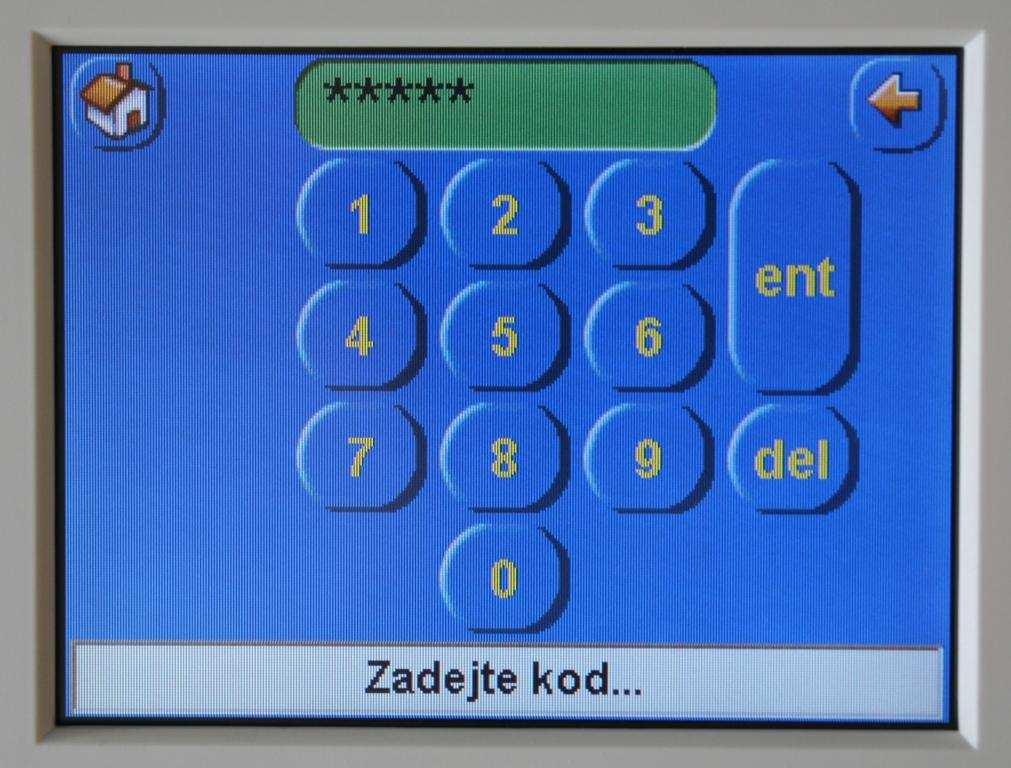

5 Uživatelský návod pro klávesnici TouchCenter 5 4.Touch Center základní obsluha V základním stavu je podsvícení deaktivováno a obrazovka je tmavá. Po doteku na obrazovku se zobrazí základní nabídka. Obr Zapínání vybraných podsystémů Obrazovka pro zadání přístupového kódu bude vyvolána stiskem klávesy CASOV. ZAPNUTÍ. Obr.4 - Zadáním kód a potvrzením klávesou ent bude zobrazen stav jednotlivých podsystémů (grup). Následující obrázek ukazuje stav, kdy je zapnuta grupa A6 (piktogram vedle tlačítka, tmavá barva tlačítka a popis ZAPNUTO v okénku vedle tlačítka). Obr.5 - Podsystém (grupa) A6 je ve stavu zapnuto. Stiskem tlačítek A1 VSTUP a A3 1.np vlevo je je provedena volba grup A1 a A3 pro časované zapnutí. Piktogramy vlevo vedle tlačítek blikají, tlačítka ztmavnou a v okénku vedle tlačítek vpravo se nápis změní na ->ZAPNUTO. Chceme-li

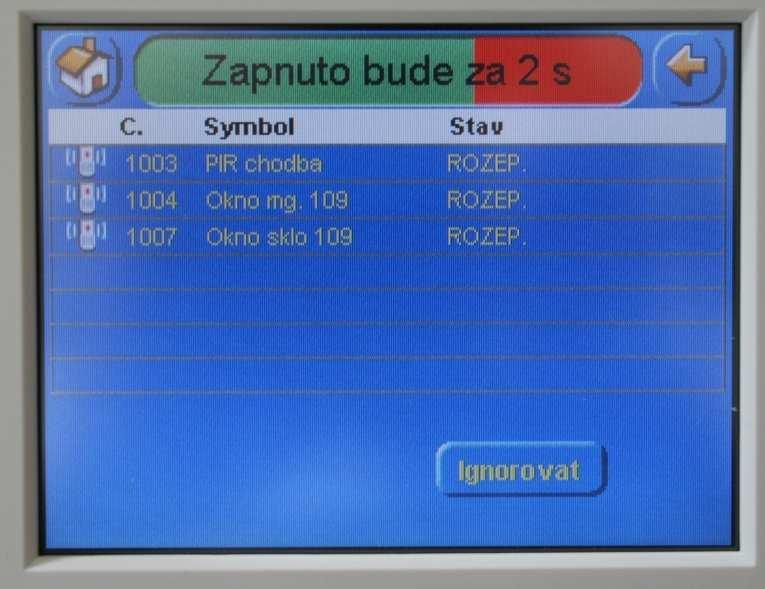

6 6 Uživatelský návod pro klávesnici TouchCenter některou grupu vypnout, stiskneme odpovídající tlačítko piktogram se změní Obr.6 - Po výběru grup pro zapnutí (vypnutí) a stisknutí tlačítka Pouzit začne zapínání (vypínání) systému na obrazovce klávesnice bude zobrazen průběh zapínání (vypínání). Obr Zapínání vybraných podsystémů ignorování poruchy Pokud při zapínání nebude systém v klidovém stavu ( na obr.8 jsou otevřené zóna 1003,1004,1007), budou při zapínání považovány za zóny v poruchovém stavu a systém nabídne uživateli možnost zapnutí a ignorování poruchy. Podmínkou je nastavení uživatelských práv umožňující ignorování poruchy provede instalační technik. Obr.8

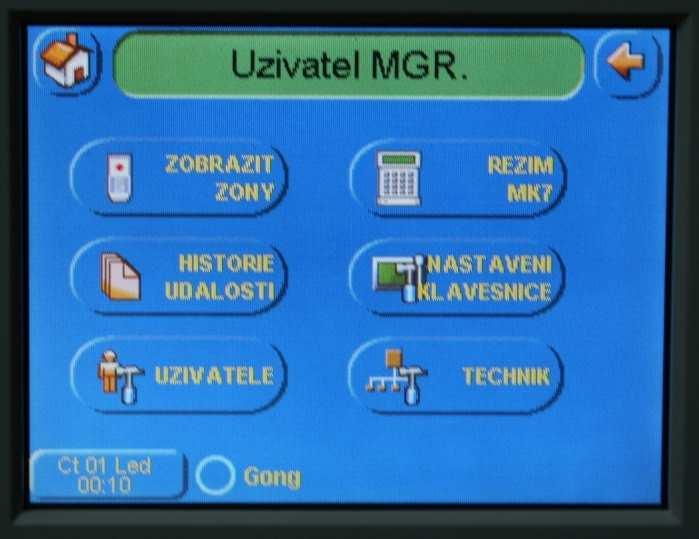

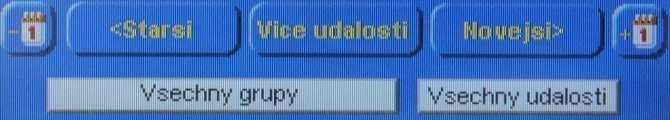

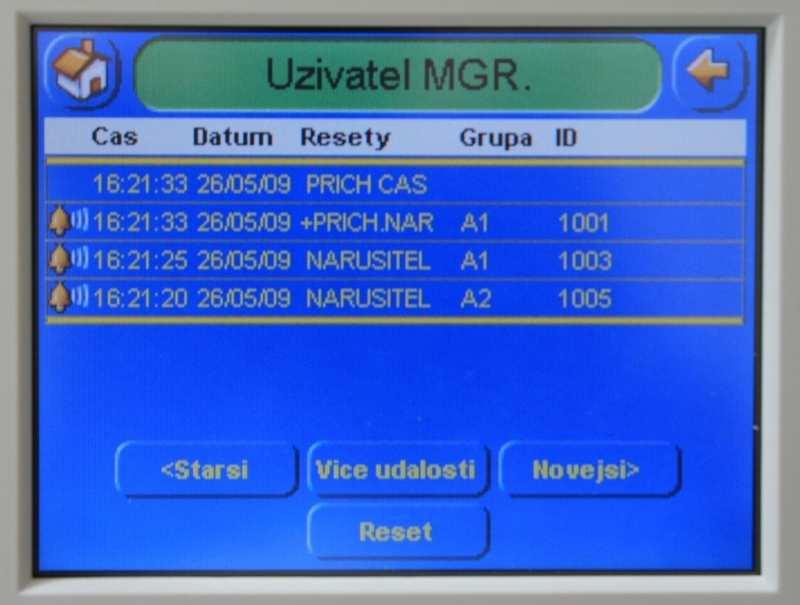

7 Uživatelský návod pro klávesnici TouchCenter Zapínání vybraných podsystémů reset poruchy Pokud je ústředna ve stavu, kdy vyžaduje reset poplachových nebo poruchových událostí, bude na displeji klávesnice po stisknutí tlačítka OVLADANI a po zadání kódu zobrazen seznam událostí vyžadujících reset. Pokud pokud pominuly důvody poruchy nebo poplachu, dojde po stisknutí tlačítka RESET k resetu ústředny (nastavení do klidového stavu) Další funkce Obrazovka pro zadání přístupového kódu bude vyvolána stiskem klávesy OVLADANI Zadáním kódu a potvrzením klávesou ent bude zobrazena nabídka funkcí. Obr.9 Obr.10 Stisknutím tlačítka DALŠÍ VOLBY bude zobrazena nabidka dalších funkcí Historie událostí Stisknutím tlačítka HISTORIE UDALOSTI bude zobrazena historie událostí EZS. Ve spodní části displeje jsou tlačítka pro filtraci zobrazených událostí: <Starsi / >Novejsi - zobrazení dalších sedmi řádků historie. - zobrazení událostí minulého/následujícího dne. Obr.11 Vice udalosti - v posledních dvou sloupcích se zobrazí doplňující informace. Všechny grupy - zobrazení historie z vybraných grup. Všechny udalosti - zobrazení vybraných typů událostí. Obr.12

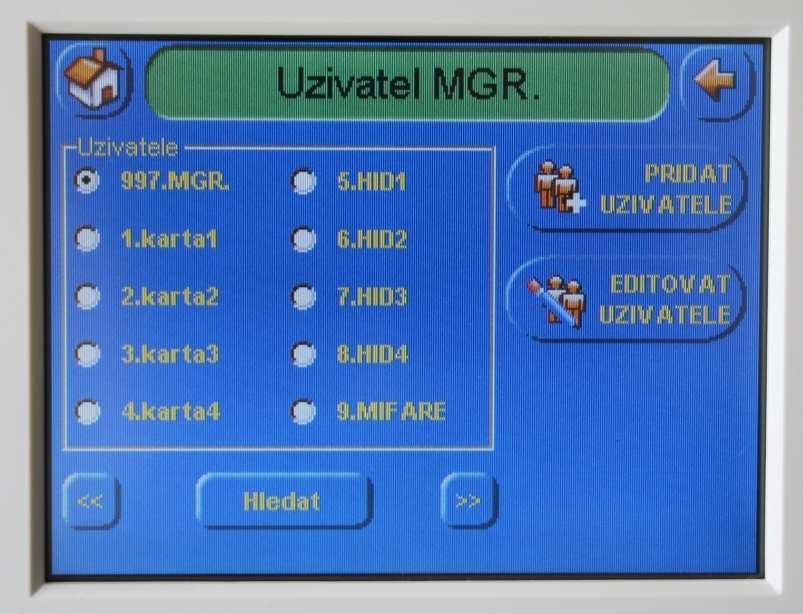

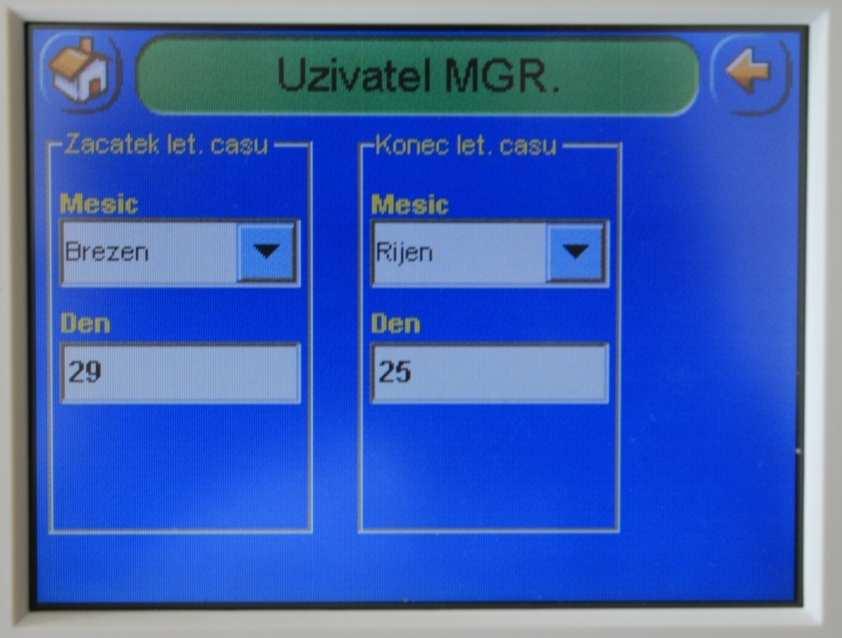

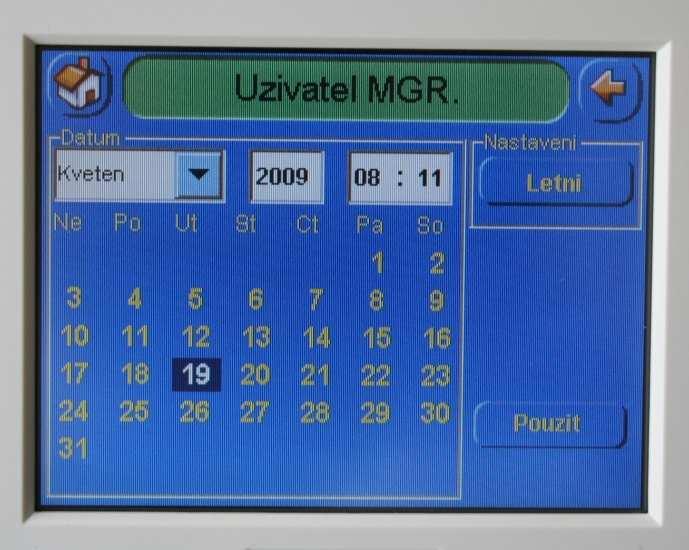

8 8 Uživatelský návod pro klávesnici TouchCenter Zobrazení poplachových smyček Stisknutím tlačítka ZOBRAZIT ZONY budou zobrazeny poplachové zóny systému. Ve spodní části displeje jsou tlačítka pro filtraci zobrazených událostí: <<Zpet / Další >> tlačítka pro zobrazení osmi předchozích/následujících poplachových zón. Hledat tlačítko pro vyhledání konkrétní poplachové zóny. Grupy - zobrazení poplachových zón z vybraných grup. Vse - zobrazení poplachových zón v učitém stavu (otevřené, v poruše, sabotáž, vybité baterie,vše ). Obr Nastavení data a času Stisknutím tlačítka s datem a časem (vlevo dole na obr.3) bude zobrazen požadavek zadání kódu (obr.4). Po zadání kódu bude na displeji zobrazen kalendář a hodiny. Nové nastavení provedeme stiskem příslušné hodnoty, tlačítka nebo okénka Uživatelské kódy Obr.14 Menu bude vyvoláno po stisku tlačítek DALŠÍ VOLBY (obr.9) a UZIVATELE (obr.10). Umožňuje správci systému přidání, editaci a smazání uživatele. Obr.15

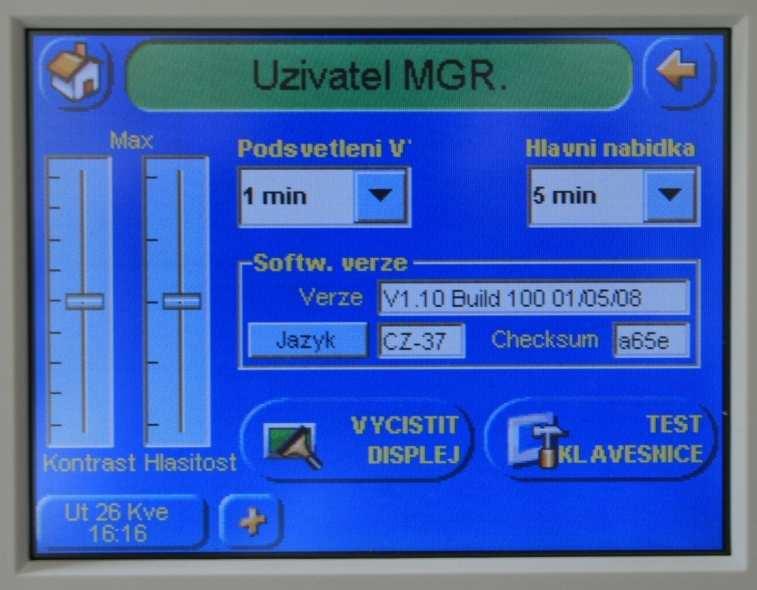

9 Uživatelský návod pro klávesnici TouchCenter Údržba klávesnice Menu umožní vyčistit povrch displeje grafické klávesnice měkkým vlhkým hadříkem. Během čištění nebude klávesnice reagovat na dotyk (po dobu 30sec). Menu bude vyvoláno po stisku tlačítek DALŠÍ VOLBY, NASTAVENI KLAVESNICE a VYCISTIT DISPLEJ. Lze nastavit taktéž kontrast displeje, hlasitost bzučáku a doby pro zhasnutí displeje při nečinnosti a návrat k základnímu zobrazení. Obr Nápověda Po stisku tlačítka na displeji v základním zobrazení (obr.3.), bude na displeji klávesnice zobrazena základní nápověda. Obr Režim MK7 Po stisku tlačítka na displeji v základním zobrazení (obr.3.), bude na displeji zobrazena plně funkční standardní klávesnice MK7. Obr.18
