Jak vytvořit pocitovou mapu v QGIS s využitím WMS služeb

Transkript

1 geografie a Škola Jak vytvořit pocitovou mapu v QIS s využitím WMS služeb 1 IS Software Pro vytvoření pocitové mapy je možné využít některý z IS softwarů, které mají různé licencování. Vhodným IS softwarem pro školy je QIS. Jedná se o OpenSource software, který je zdarma. Stáhnout si jej můžete zde: 2 Podkladová mapa Pro vytvoření pocitové mapy v QIS je potřeba nejprve vytvořit podkladovou mapu na základě vybrané Webové mapové služby (WMS). Až nad podkladovou mapou jsou zaznamenávány pocity, proto je možné je zanést do mapy mimo prostředí IS softwaru. Než se budeme věnovat samotnému postupu zpracování, tak uvedeme něco krátce k tomu, co je to WMS služba. Kateřina Novotná Lenka Havelková Univerzita Karlova, Přírodovědecká fakulta, katedra sociální geografie a regionálního rozvoje; l.havelkova@natur.cuni.cz 2.1 WMS služba WMS služba (Webová mapová služba) je služba různých institucí, které umožňují prohlížení jejich dat v rastrovém formátu v IS softwaru. Nad těmito daty nejsou umožněny analýzy, jedná se skutečně pouze o obrazová data, která jsou v souřadnicovém systému. Pro její připojení do IS softwaru je nutné mít na počítači připojení k internetu. WMS služby v Česku poskytují téměř všechny státní instituce. Pro naše potřeby si vystačíme s WMS službami, které poskytuje Český úřad zeměměřický a katastrální (ČÚZK). Jejich seznam naleznete na adrese: verejne&text=wms.verejne.uvod&head_tab=sekce-03-gp&menu= Připojení WMS služby do QIS V následujícím textu bude popsán postup, jak načíst WMS službu do prostředí QIS. Pro přidání WMS služby využijete postranní svislý panel, který slouží pro přidávání dat různého typu. Po přidání těchto dat se objeví Vámi přidaná vrstva v Panelu vrstev (viz obr. 1). panely nástrojů Panel pro přidání vybraných typů dat panel prohlížeče mapové okno panel vrstev Obr. 1 eografické rozhledy 28/2 ( ) online příloha článku Mapování pocitů v okolí naší školy 1

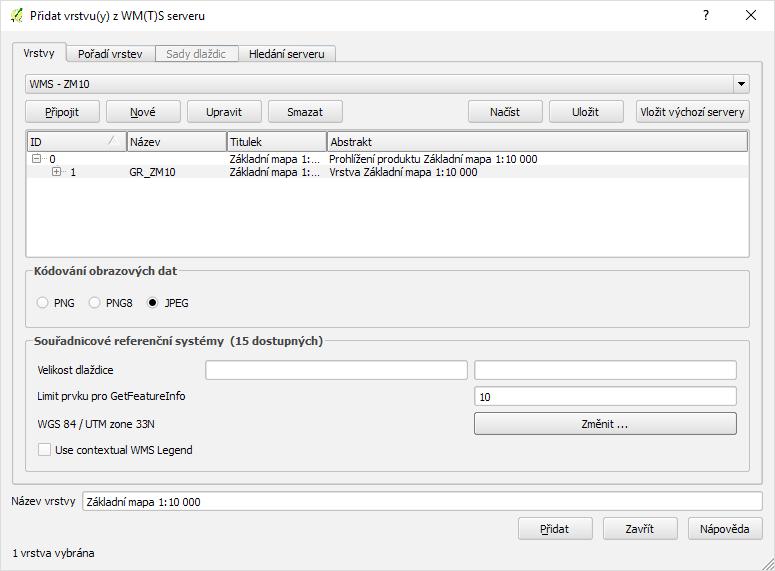

2 Vzhledem k tomu, že chcete přidat WMS službu, zvolíte možnost: Přidat vrstvu WMS/WMTS. Otevře se dialogové okno pro přidání WMS služby (obr. 2). Zvolíte možnost Nové a do URL vložíte Vámi zvolenou podkladovou mapu. Vzhledem k charakteru úlohy doporučujeme přidat WMS ZM10. Název: WMS ZM10 (můžete si WMS službu nazvat libovolně) URL: Obr. 2 Poté zvolíte možnost Připojit, označíte vrstvu 1: Základní mapa 1 : (modře) a zvolíte jiný souřadnicový systém: WS84/ UTM Zone 33 místo defaultního WS84 (obr. 3). Tento souřadnicový systém zajištuje vhodné zobrazení mapových podkladů. Obr. 3 eografické rozhledy 28/2 ( ) online příloha článku Mapování pocitů v okolí naší školy 2

3 V mapovém okně se po přidání WMS služby zobrazí Základní mapa 1 : s přiblížením na celou ČR. Nyní si pomocí nástroje Přiblížit z panelu nástrojů přiblížíte mapový podklad na Vámi požadovanou obec. 2.3 Tvorba podkladové mapy Pro tvorbu samotné mapy slouží nástroj Tvůrce mapy, který naleznete pod záložkou Projekt, která je vlevo nahoře. Pokud chcete využít již nějakou Vaši rozpracovanou mapu, pak použijete Správce tvůrců mapy a vyberete název Vašeho projektu. Po otevření Tvůrce mapy se Vám zobrazí okno s čistým bílým papírem, který určuje oblast tvorby mapy (viz obr. 4). Obr. 4 Vložíte mapové pole přes ikonu Přidat novou mapu. Nakreslete obdélník přidržením levého tlačítka myši a tahem myši (stejné jako vložení obrazce obdélníku ve Wordu), kam mapové pole chcete vložit. V mapovém poli by se následně měl objevit náhled Základní mapy 1 : Kompozice (záložka vpravo, viz obr. 5): Mapové pole určuje základní kompozici mapy, tj. jestli bude mapa na šířku nebo na výšku. Tu lze nastavit vpravo v záložce Kompozice a u položky Orientace. Vložte měřítko přes ikonu Přidat nové grafické měřítko. Vlastnosti položky (záložka vedle záložky kompozice, viz obr. 5): Nastavte vlastnosti měřítka podle Vašich potřeb. Obr. 5 Vyexportujte Vámi vytvořenou podkladovou mapu do některého z formátů uvedených na Panelu nástrojů nahoře (obrázek, svg a pdf). eografické rozhledy 28/2 ( ) online příloha článku Mapování pocitů v okolí naší školy 3

4 3 Pocitová mapa Pocitová mapa bude vytvářena nad mapovým podkladem Základní mapy 1 : , která byla do QIS připojena pomocí tzv. WMS služby (viz kapitola 2). Pro každou otázku, na kterou jste získali odpověď od respondentů, si vytvoříte nový vektorový bodový objekt. Budete tak mít samostatný typ objektu např. pro otázky: Název typu objektu Strach.shp Hnev.shp Odpor.shp Radost.shp Hrdost.shp Položená otázka Na kterých místech v obci máte strach a proč? Existují některá místa, která jsou dle Vašeho názoru problematická? Z jakého důvodu? Které restaurace, cukrárny nemáte ve své obci rádi? A proč? Která místa v obci Vám přijdou krásná? A proč? Na která místa ve Vaší obci jste pyšní? A proč? Tyto pocity zanesete do mapy podle toho, kterých míst se týkaly, a uvedete k nim četnosti odpovědí. Následně data vhodně vizualizujete, doplníte základními kompozičními prvky a vyexportujete do Vámi vybraného formátu jako hotovou pocitovou mapu. 3.1 Přidání nové vrstvy Novou vrstvu přidáte s využitím vrchního panelu nástrojů, kde zvolíte možnost Vrstva Vytvořit vrstvu Přidat Shapefile vrstvu (viz obr. 6). Obr. 6 Otevře se dialogové okno: Nová shapefile vrstva (obr. 7). Zvolíte Typ: Bod, Kódování: UTF 8, nastavíte souřadnicový systém WS84/UTM Zone 33 (stejný jako u WMS), přidáte pole, tj. atributy, které chcete, aby Váš shapefile měl. V tomto případě je vhodné přidat atributy: Počet a Důvod. Druhý z nich nemusí být k datům přidán. Je vhodný zejména pro slovní interpretaci. U atributu Počet zvolíte jeho Typ: celé číslo. Jedná se totiž o celočíselný údaj (počet respondentů). U atributu Důvod zvolíte Typ: textové pole, protože se jedná o slovní popis. Nezapomeňte pro přidání kliknout na možnost Přidat pole do seznamu. Kliknete na OK. Obr. 7 eografické rozhledy 28/2 ( ) online příloha článku Mapování pocitů v okolí naší školy 4

5 V následujícím kroku uložte soubor do Vámi vybraného adresáře. Tento postup opakujte pro všechny mapované pocity (shapefile vrstvy). 3.2 Editace vrstvy V dalším kroku je třeba vytvořené vrstvy (shapefily) naplnit atributy, tj. daty, která jste získali od respondentů, a to formou editace. Klikněte na tužku (Přepnout editaci) v nástrojové liště nahoře. A to u každé vrstvy, kterou jste vytvořili. Pro přidání prvků do mapy slouží v té samé nástrojové liště ikona:. Na základě této ikony můžete přidat jednotlivé objekty do mapy. Pokud některý prvek (náměstí, podchod, ) zmíní respondenti víckrát, pak je tento prvek zanesen do mapy pouze jednou a četnost je zaznamenána do atributu Počet. Při kliknutí do mapového pole se objeví dialogové okno k atributům prvku (obr. 8). Je třeba vyplnit všechny hodnoty atributů. Vrstvu, kterou chcete editovat, musíte mít vždy označenou v Panelu vrstev modře. Nezapomínejte data průběžně ukládat. Poté vypněte, stejně jako jste zapnuli, editaci vrstev přes ikonu Přepnout editaci. Obr Vizualizace vrstev Poté, co jsou připravena vstupní data, je potřeba je vhodně vizualizovat velikostí a barvou bodu. Velikost bodu znázorňuje počet odpovědí respondenty a barva typ odpovědi. Barva by měla být volena co nejvíce asociativní dané otázce. Například pro hněv by měla být zvolena červená barva. Pro nastavení vizualizace je třeba dvakrát kliknout na Vámi zvolenou vrstvu v Panelu vrstev. Otevře se dialogové okno Vlastnosti vrstvy: Zvolte záložku Styl. Zvolte možnost Odstupňovaný. Vyplňte sloupec: Počet a zvolte metodu Size. Obr. 9 Pozn.: Je důležité, aby všechny mapované pocity (typy objektu) měly jednotnou velikostní stupnici, aby četnosti byly srovnatelné. Pro stanovení intervalové stupnice záleží na rozložení hodnot četností odpovědí. Tyto četnosti je možné si prohlédnout v histogramu (záložka vedle záložky Třída, viz obr. 9). Na základě znalosti rozložení hodnot četností je třeba stanovit jednotlivé intervaly stupnice. V tomto fiktivním příkladu byla zvolena intervalová stupnice po pěti (1 5, 6 10, 11 15, 16 20). Při zvolení této intervalové stupnice je třeba hodnoty v okně Třídy vyplnit následovně: eografické rozhledy 28/2 ( ) online příloha článku Mapování pocitů v okolí naší školy 5

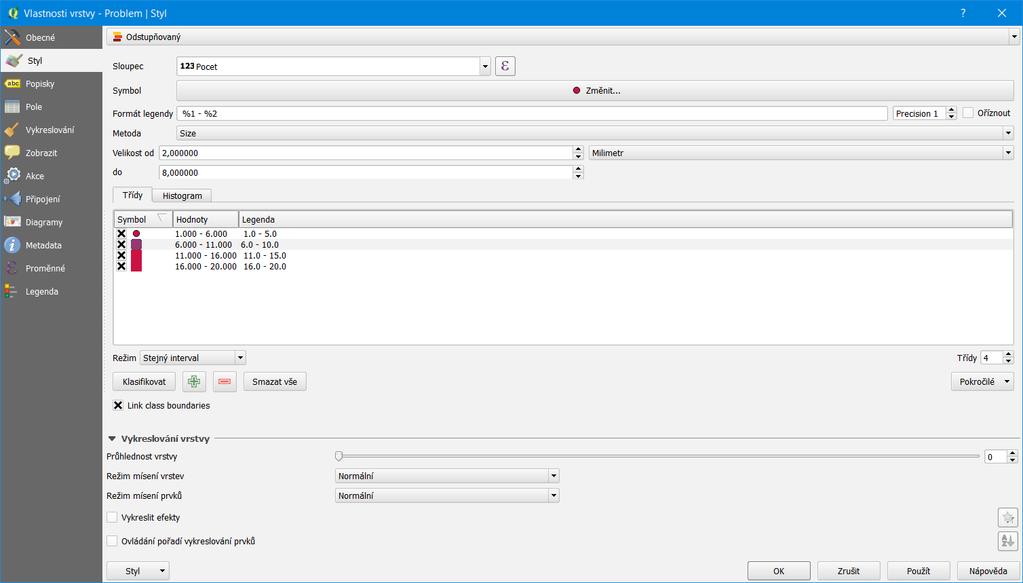

6 Hodnoty: 1 6, 6 11, 11 16, Legenda: 1 5, 6 10, 11 15, Hodnoty a Legendu nastavíte dvojklikem do rozmezí hodnot na každém řádku, který odpovídá příslušné třídě (viz obr. 9). Počet tříd nastavíte vpravo pod oknem tříd. Je vhodné také nastavit průhlednost vrstvy, aby i přes větší diagramy byl viditelný topografický podklad (Základní mapa 1 : , viz obr. 9). Toto nastavte u všech mapovaných pocitů (tzn. mapových vrstev) ve Vaší mapě. Výsledek v mapovém okně může vypadat například jako na obr. 10 (všechny hodnoty v mapě jsou smyšlené). Obr Přidání kompozičních prvků Mapě je potřeba dodat základní kompoziční prvky. Začátek tvorby mapy je totožný s postupem tvorby podkladové mapy, s tím rozdílem, že do mapy bude přidána kromě měřítka i legenda a název mapy Název Vložit přes ikonu Přidat nový popisek. Parametry popisu najdete vpravo v záložce Vlastnosti položky. Jejich nastavení je na Vás, jen Vám připomeneme, že název mapy musí být čitelný i z větší vzdálenosti Legenda Vložení legendy je složitější, protože je třeba v ní jednoduše znázornit velikost prvků. Legendu k velikosti prvků není třeba vkládat pro každý pocit zvlášť (strach, radost, ), ale stačí tuto informaci vložit jen jednou. Dále je třeba v legendě uvést, kterými barvami jsou v mapě znázorněny jednotlivé mapované pocity. Legendu do mapy tak bude třeba vložit dvakrát Velikost jevu Legenda je vložena přes ikonu Přidat novou legendu. Ve Vlastnostech položky vložíte název: Četnost odpovědí. Vypnete automatickou aktualizaci legendy (odškrtnete). eografické rozhledy 28/2 ( ) online příloha článku Mapování pocitů v okolí naší školy 6

7 Pomocí nástrojů pod oknem s položkami legendy smažete všechny položky kromě jedné kategorie pocitů (např. Strach). Název této kategorie skryjte klikněte na něj pravým tlačítkem a zvolte Skrytý (viz obr. 11). Obr Typ pocitu Legenda je přidána přes ikonu Přidat novou legendu. Do názvu legendy ve Vlastnostech položky vyplníte: Pocit respondentů. Vypnete automatické aktualizace legendy. V legendě necháte od každé kategorie pocitů pouze jeden, ten samý, interval (např. 1 5). Jednotlivé intervaly přejmenujete na základě dvojkliku do Vámi zvolené položky. Položky popíšete tak, aby vystihovaly mapované kategorie pocitu (radost, strach ) nebo vložíte přímo Vámi položené otázky Poté každý název kategorie pocitu nastavíte jako skrytý, stejně jako v nastavení Velikosti jevu. Vaše výsledná mapa může vypadat jako na obrázku níže (obr. 12). Následně, stejně jako v případě tvorby podkladové mapy, vyexportujte mapu do Vámi vybraného formátu. Obr. 12 eorafické rozhledy 28/2 ( ) online příloha článku Mapování pocitů v okolí naší školy 7
