1 Hydroprojekt CZ a.s. systém programů pro projektování vodohospodářských liniových staveb HYDRONet 3

2 W I N P L A N s y s t é m p r o g r a m ů p r o p r o j e k t o v á n í v o d o h o s p o d á ř s k ý c h l i n i o v ý c h s t a v e b : HYDRONet Hydroprojekt CZ, a.s. Táborská Praha 4 Telefon +420/ Fax +420/ Internet 2

3 Obsah: 1 Podkladové mapy Vektorové mapy Načtení vektorové mapy Odpojení vektorové mapy Nová lokalizace nebo aktualizace vektorové mapy Rastrové mapy Načtení rastrové mapy Změna souřadnic rastrové mapy v programu HYDRONet Pomocné soubory k rastrovým mapám Odpojení rastrové mapy Nová lokalizace nebo aktualizace vektorové mapy Seznam obrázků

4 1 PODKLADOVÉ MAPY Položka menu Moduly Podkladové mapy umožňuje načtení a odstranění vektorových a rastrových map. Obr. 1 Dialogové okno Podkladové mapy Aktivuje nebo vypne zobrazení mapy. Zvýrazní nebo potlačí původní barvy podkladové mapy. Aktivuje nebo vypne zobrazení popisů podkladové mapy. Zvýrazňuje barvy. Otevírá dialogové okno pro volbu nové barvy u souborů *.cit. Umožňuje aktualizaci nebo novou lokalizaci mapy, při přesunutí uloženého souboru do jiného adresáře. Ikonka Vložit novou mapu. Ikonka pro Smazání aktuální mapy. Ikonky posouvají aktuální podkladní mapu o pozici výš, resp. níž. Pořadí vrstev je důležité pro tisk. Před vložením nové podkladové mapy musí být fokus na jedné z možných typů vkládaných map (tzn. musí být vybráno, zda se bude vkládat vektorová nebo rastrová mapa). 4

5 1.1 Vektorové mapy Načtení vektorové mapy V hlavní nabídce menu, v rozbalené nabídce Moduly, se zvolí položka Podkladové mapy. V bílém okně se klikne na volbu Vektorové mapy nebo na již vloženou vektorovou mapu. Ikonka (Vložit novou mapu) otevře dialogové okno Varování pro vložení vektorové mapy, kde se potvrdí Ano. V dialogovém okně Podkladní mapa (viz. Obr. 2) se vybere podkladní vektorová mapa, která se zobrazí v grafice. Otevírané vektorové soubory mohou být vytvořené v MicroStation ve formátu (*.dgn), v Autocadu (*.dxf), v MapInfu (*.tab, *.mif) nebo ESRI Shape file (*.shp). Shift Enter zobrazí vložený podklad v maximálním měřítku. Obr. 2 Dialogové okno pro vložení nové Podkladní vektorové mapy 5

6 1.1.2 Odpojení vektorové mapy V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Podkladové mapy. Kline se na aktuální mapu pro smazání v položce Vektorové mapy a na ikonku (Smazat mapu). Otevře se dialogové okno Varování pro odpojení vektorové mapy, kde se potvrdí Ano. Aktuální vektorová mapa se smaže Nová lokalizace nebo aktualizace vektorové mapy Funkce se použije v případě, že se změnilo umístění souboru, tzn. byl přesunut do jiného adresáře nebo pro aktualizaci dat v podkladové mapě. Změny se udělají ve zdrojovém programu (Autocad, MapInfo, atd.), soubor se uloží a zavře. V dialogovém okně Podkladové mapy (viz. Obr. 1) se klikne na ikonku, otevře se varování o nové lokalizaci (viz. Obr. 3), potvrzení Ano otevře dialogové okno Podkladní mapa (viz. Obr. 2) pro novou lokalizaci nebo aktualizaci souboru. Obr. 3 Nová lokalizace mapy 6

7 1.2 Rastrové mapy Načtení rastrové mapy V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Podkladové mapy. V bílém okně se klikne na volbu Rastrové mapy nebo na již vloženou rastrovou mapu Ikonka (Vložit novou mapu) otevře dialogové okno Varování pro vložení rastrové, kde se potvrdí Ano. V dialogovém okně Podkladní mapa (viz. Obr. 4), se vybere podkladní rastrová mapa, která se zobrazí v grafice. Otevírané rastrové soubory mohou být ve formátu (*.bmp, *.tif, *.jpg, *.png, *.cit). Vkládaná Rastrová mapa musí mít soubor pro správné usazení snímku do souřadného systému, nebo souřadnice se mohou upravit přímo v programu HYDRONet3. Shift Enter zobrazí vložený podklad v maximálním měřítku. Obr. 4 Dialogové okno pro vložení nové Podkladní rastrové mapy 7

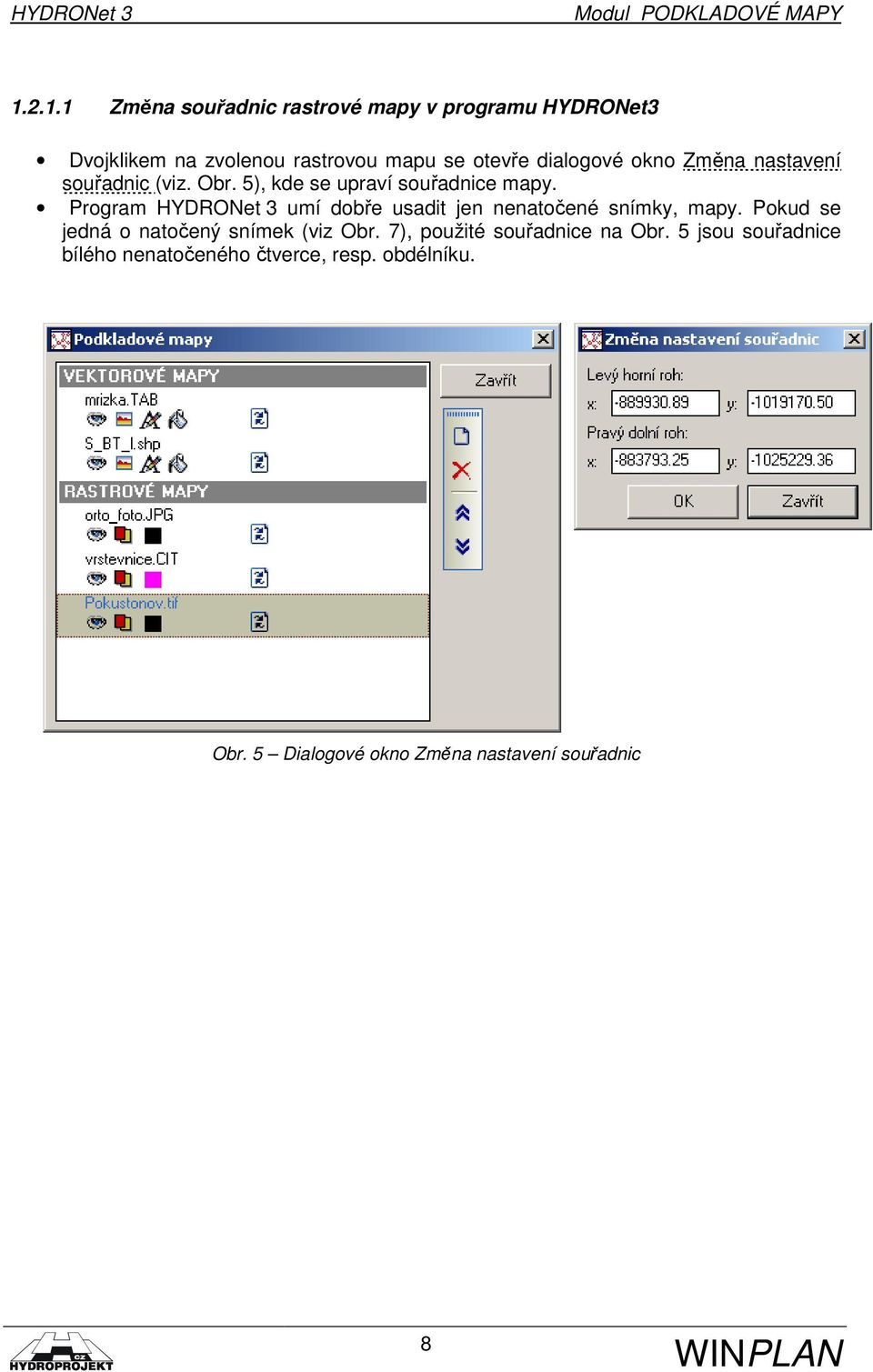

8 Změna souřadnic rastrové mapy v programu HYDRONet3 Dvojklikem na zvolenou rastrovou mapu se otevře dialogové okno Změna nastavení souřadnic (viz. Obr. 5), kde se upraví souřadnice mapy. Program HYDRONet 3 umí dobře usadit jen nenatočené snímky, mapy. Pokud se jedná o natočený snímek (viz Obr. 7), použité souřadnice na Obr. 5 jsou souřadnice bílého nenatočeného čtverce, resp. obdélníku. Obr. 5 Dialogové okno Změna nastavení souřadnic 8

9 Pomocné soubory k rastrovým mapám Soubory slouží k načtení rastrového podkladu na správné souřadnice. Pomocný soubor lze vytvořit, při dodržení jeho přesné struktury. Soubor musí být uložen ve stejném Adresáři, jako rastrová mapa a musí mít shodné jméno. Soubory *.CIT mají již ve své definici souřadnice Soubory *.TAB Rastrové snímky *.JPG, *.TIF nebo *.BMP se mohou usadit v programu MapInfo a tím se získá pomocný soubor *.TAB, který je potřebný ke správnému otevření rastrové mapy v programu HYDRONet3 Soubor *.TAB je možné napsat se znalostmi souřadnic jako textový soubor. Ve správci souborů se pak přepíše koncovka *.txt na *.tab Struktura souboru musí odpovídat struktuře na Obr. 6, pro umístění snímku stačí definovat pouze 3 krajní body snímku, resp. mapy. Program HYDRONet 3 umí dobře usadit jen nenatočené snímky, mapy. Pokud se jedná o natočený snímek (viz Obr. 7), použité souřadnice na Obr. 6 jsou souřadnice bílého nenatočeného čtverce, resp. obdélníku. Obr. 6 Soubor pro otevření Rastrové mapy *.TAB Vysvětlivky k souboru *.TAB na Obr. 6 : o Za výrazem File musí být přesný název snímku, resp. mapy, pod jakým je uložený. o V prvních závorkách jsou souřadnice rohů x-ová, y-ová. Aby byl snímek dobře usazen vždy se musí jednat o rohy snímku! o V druhých závorkách jsou souřadnice rohu snímku, resp. mapy udána v pixlech. Velikost snímku (v pixlech) se zjistí při náhledu na snímek. 9

10 Obr. 7 Rastrový snímek po otevření v prohlížeči 10

11 Soubory *.JGW, *.TFW Rastrové snímky *.JPG nebo *.TIF se mohou usadit v programu ArcView a tím se získá pomocný soubor *.JGW, resp. *.TFW (koncovka se vytváří převzetím prvního a posledního písmene zdrojového souboru + písmeno W ). Získaný soubor je potřebný ke správnému otevření rastrové mapy v programu HYDRONet3 Soubor *.JGW, *.TFW je možné napsat se znalostmi souřadnic a velikosti 1 pixlu jako textový soubor. Ve správci souborů se pak přepíše koncovka *.txt na *.jgw nebo *.tfw, podle zdrojového souboru. Struktura souboru musí být shodná jako na Obr. 8. Program HYDRONet 3 umí dobře usadit jen nenatočené snímky, mapy. Pokud se jedná o natočený snímek (viz Obr. 7), použité souřadnice na Obr. 8 jsou souřadnice bílého nenatočeného čtverce, resp. obdélníku. Obr. 8 Soubor pro otevření Rastrové mapy *.TFW Vysvětlivky k souboru *.TFW na Obr. 8: o první řádek: velikost 1 pixlu v metrech o druhý řádek: x-ové natočení o třetí řádek: y-ové natočení o čtvrtý řádek: velikost 1 pixlu v metrech se znamínkem -. (Y- ová souřadnice je na záporné poloose) o pátý řádek: x-ová souřadnice středu prvního levého, horního pixlu o šestý řádek: y-ová souřadnice středu prvního levého, horního pixlu 11

12 1.2.2 Odpojení rastrové mapy V hlavní nabídce menu, v rozbalené nabídce Editace, se zvolí položka Podkladové mapy. Kline se na aktuální mapu pro smazání v položce Rastrové mapy a na ikonku (Smazat mapu). Otevře se dialogové okno Varování pro odpojení rastrové mapy, kde se potvrdí Ano. Aktuální rastrová mapa se smaže Nová lokalizace nebo aktualizace vektorové mapy Funkce se použije v případě, že se změnilo umístění souboru, tzn. byl přesunut do jiného adresáře nebo pro aktualizaci dat v podkladové mapě. Změny se udělají ve zdrojovém programu (Autocad, MapInfo, atd.), soubor se uloží a zavře. V dialogovém okně Podkladové mapy (viz. Obr. 1) se klikne na ikonku, otevře se varování o nové lokalizaci (viz. Obr. 9), potvrzení Ano otevře dialogové okno Podkladní mapa (viz. Obr. 4) pro novou lokalizaci nebo aktualizaci souboru. Obr. 9 - Nová lokalizace mapy 12

13 2 SEZNAM OBRÁZKŮ Obr. 1 Dialogové okno Podkladové mapy... 4 Obr. 2 Dialogové okno pro vložení nové Podkladní vektorové mapy... 5 Obr. 3 Nová lokalizace mapy... 6 Obr. 4 Dialogové okno pro vložení nové Podkladní rastrové mapy... 7 Obr. 5 Dialogové okno Změna nastavení souřadnic... 8 Obr. 6 Soubor pro otevření Rastrové mapy *.TAB... 9 Obr. 7 Rastrový snímek po otevření v prohlížeči...10 Obr. 8 Soubor pro otevření Rastrové mapy *.TFW...11 Obr. 9 - Nová lokalizace mapy
