23 1 Instalace Tato kapitola obsahuje následující témata: Vybalení tiskárny Instalace zásobníku s tonerem a nádoby na použitý toner Připojení kabelů ZÁKLADNÍ NÁVOD K OBSLUZE 1-1

24 Instalace Vybalení tiskárny 1 Vyjměte tiskárnu a všechny přiložené součásti z obalu. Při přenášení tiskárny dbejte na to, abyste uchopili její pravou i levou stranu, viz vyobrazení. Země Evropy a Pacifiku USA/Kanada 2 Sejměte přepravní obal a všechny balicí pásky. Přepravní obal Balicí páska 1-2 ZÁKLADNÍ NÁVOD K OBSLUZE

25 Instalace 3 Zkontrolujte všechny díly a součásti. 1 Tiskárna 2 Dokumenty a software - Průvodce instalací - Základní návod k obsluze (tato příručka) - Disky CD-ROM 3 Zásobník s purpurovým tonerem 4 Zásobník s azurovým tonerem 5 Zásobník se žlutým tonerem 6 Zásobník s černým tonerem 7 Nádoby na použitý toner (jedna je náhradní) 8 Napájecí kabel 4 Instalace zásobníku s tonerem a nádoby na použitý toner (viz Instalace zásobníku s tonerem a nádoby na použitý toner na straně 1-4). ZÁKLADNÍ NÁVOD K OBSLUZE 1-3

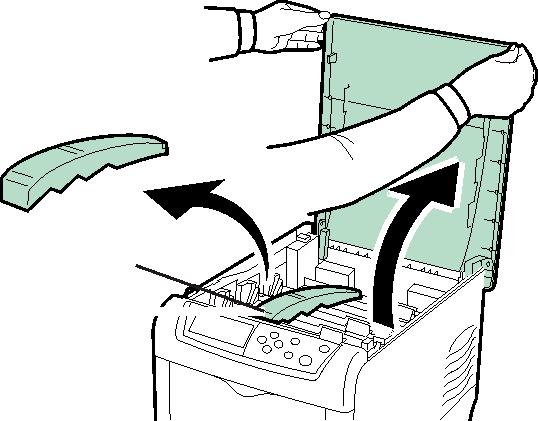

26 Instalace Instalace zásobníku s tonerem a nádoby na použitý toner 1 Zavřete jednotku přenosu papíru až na doraz. 2 Otevřete horní kryt a odstraňte ochranný prvek. Tento příklad předpokládá, že instalujete zásobník s černým tonerem. Ochranný prvek 3 Dbejte na správné uchopení zásobníku s tonerem tak, aby jeho označení (upozornění atd.) směřovalo dolů a 5krát až 6krát novým zásobníkem zatřepte, viz obrázek. Tím dojde k rovnoměrnému rozložení toneru uvnitř zásobníku. Během tohoto postupu zajistěte, abyste silně nestiskli střední část zásobníku ani se nedotkli otvoru pro dodávku toneru rukama nebo prsty. Otvor pro dodávku toneru 4 Vložte nový zásobník s tonerem do tiskárny tak, aby jeho označení směřovalo nahoru, viz obrázek níže. POZNÁMKA: Zajistěte vložení zásobníku s tonerem do správného místa pro jeho barvu. Purpurový (M) Azurový (C) Žlutý (Y) Černý (K) 1-4 ZÁKLADNÍ NÁVOD K OBSLUZE

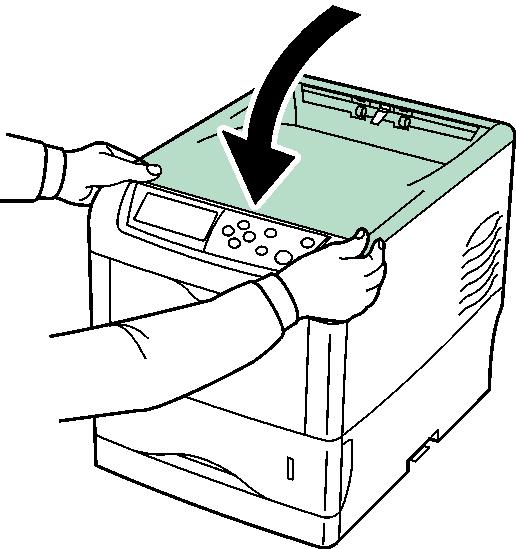

27 Instalace 5 Nainstalujte zásobník s tonerem jeho zatlačením směrem dolů, až zacvakne do aretované polohy. 6 Zatlačte jemně na zásobník s tonerem a přesuňte modrou páčku zámku na zásobníku co nejdále směrem k symbolu uzamčení. Páčka zámku Nainstalujte zásobníky s tonerem dalších barev podle výše uvedeného postupu. 7 Zavřete horní kryt. 8 Otevřete levý kryt. 9 Odklopte uzávěr nádoby na použitý toner. Uzávěr ZÁKLADNÍ NÁVOD K OBSLUZE 1-5

28 Instalace 10 Nainstalujte nádobu na použitý toner do tiskárny podle obrázku tak, že položíte její dolní část na určené místo a stiskněte ji směrem dolů, až zacvakne do aretované polohy. 11 Poté, co se ubezpečíte o správném vložení nádoby na použitý toner, zavřete levý kryt. 12 Připojení tiskárny (viz Připojení kabelů na straně 1-7). 1-6 ZÁKLADNÍ NÁVOD K OBSLUZE

29 Instalace Připojení kabelů 1 Připojte tiskárnu k počítači. (Propojovací kabel není součástí dodávky.) Paralelní rozhraní Rozhraní USB Sít ové rozhraní (Ethernet) 2 Zapojte přiložený napájecí kabel do elektrické zásuvky. Konektor napájecího kabelu 3 Přepněte vypínač napájení, umístěný po levé straně tiskárny, do polohy ( ). 4 Nastavení soutisku barev. POZNÁMKA: Nastavte soutisk barev podle postupů uvedených v příručce Advanced Operation Guide v oddílu Using the Operator Panel pod heslem Other Modes. ZÁKLADNÍ NÁVOD K OBSLUZE 1-7

30 Instalace 1-8 ZÁKLADNÍ NÁVOD K OBSLUZE

31 2 Části přístroje Tento oddíl obsahuje popisné texty a ilustrace, abyste mohli určovat části přístroje a jejich funkce. Chcete-li zajistit správné použití a optimální výkon těchto částí, seznamte se s jejich názvy a funkcemi. Tato kapitola obsahuje následující témata: Součásti na přední straně tiskárny Součásti na levé straně tiskárny Vnitřní součásti Součásti na zadní straně tiskárny ZÁKLADNÍ NÁVOD K OBSLUZE 2-1

32 Části přístroje Součásti na přední straně tiskárny Ovládací panel Slouží k zadávání funkcí tiskárny a zobrazování jejího provozního stavu. 2 Horní kryt V případě otevření tento kryt zpřístupňuje vnitřní část, která slouží k výměně zásobníků s tonerem. 3 Univerzální zásobník Univerzální zásobník pojme až 100 listů papíru (80 g/m 2 ). Pro podávání fólií, obálek atd. musí být použit tento zásobník. 4 Zásobník papíru Zásobník pojme až 500 listů papíru formátu A5 až Legal (80 g/m 2 ). 2-2 ZÁKLADNÍ NÁVOD K OBSLUZE

33 Části přístroje Součásti na levé straně tiskárny Horní zásobník 2 Vypínač 3 Levý kryt Tato přihrádka přijímá výtisky lícovou stranou dolů. Tento vypínač zapíná a vypíná napájení tiskárny. Tento kryt musí být otevřen v případě výměny nádoby na použitý toner nebo čištění hlavních nabíjecích jednotek. 4 Nádoba na použitý toner Tato plastová nádoba sbírá odpadní toner pro pozdější likvidaci. Nádoba má uzávěr, který slouží k utěsnění jejího otvoru při likvidaci. 5 Hlavní nabíjecí jednotky na válcích Hlavní nabíjecí jednotky tvoří elektrické součásti obsažené v každém zásobníku s tonerem, které slouží k přenosu toneru na válec. Při každé výměně zásobníku s tonerem nezapomeňte vyčistit příslušnou hlavní nabíjecí jednotku. ZÁKLADNÍ NÁVOD K OBSLUZE 2-3

34 Části přístroje Vnitřní součásti Zásobník s purpurovým tonerem Tento zásobník obsahuje purpurový toner (M). Když dojde toner, musíte vyměnit zásobník. 2 Zásobník s azurovým tonerem Tento zásobník obsahuje azurový toner (C). Když dojde toner, musíte vyměnit zásobník. 3 Zásobník se žlutým tonerem Tento zásobník obsahuje žlutý toner (Y). Když dojde toner, musíte vyměnit zásobník. 4 Zásobník s černým tonerem Tento zásobník obsahuje černý toner (K). Když dojde toner, musíte vyměnit zásobník. 5 Jednotka přenosu papíru Jednotka přenosu papíru podává ze zásobníku papír, na nějž se tiskne. 2-4 ZÁKLADNÍ NÁVOD K OBSLUZE

35 Části přístroje Součásti na zadní straně tiskárny Větrací otvory Aby byl vnitřek přístroje chlazen, prochází těmito otvory vzduch. 2 Zásuvka pamět ového modulu Tato zásuvka je určena pro pamět ový modul. Na pamět ovém modulu mohou být písma, makra, formuláře atd., které lze zavést do paměti tiskárny. Podrobnější informace viz oddíl Options v příručce Advanced Operation Guide. 3 Konektor napájení Tento konektor je určen pro napájecí kabel dodávaný s tiskárnou. 4 Konektor rozhraní USB Tento konektor připojí rozhraní USB, které splňuje normu Hi- Speed USB. Tento konektor a USB port na počítači propojte pomocí USB kabelu. 5 Indikátory sítě Tyto indikátory svítí v závislosti na stavu komunikace se sítí. Pravý: Indikátor 10BASE-T/100BASE-TX Svítí při připojení k síti o rychlosti 10 Mb/s nebo 100 Mb/s. Levý: Indikátor stavu Při probíhající datové komunikaci bliká. ZÁKLADNÍ NÁVOD K OBSLUZE 2-5

36 Části přístroje 6 Zásuvka volitelného rozhraní (sít ové/sériové) Tato zásuvka slouží k instalaci karty volitelného sít ového rozhraní, pevného disku nebo karty sériového rozhraní. Podrobnější informace viz oddíl Options v příručce Advanced Operation Guide. 7 Konektor paralelního rozhraní Tento konektor je určen pro připojení kabelu standardního paralelního rozhraní Centronics z počítače. Připojte tento konektor k paralelnímu portu počítače. 8 Konektor sít ového rozhraní Slouží pro připojení k síti pomocí sít ového kabelu 10BASE-T/100BASE-TX. 2-6 ZÁKLADNÍ NÁVOD K OBSLUZE

37 3 Tiskové činnosti Tato kapitola obsahuje následující témata: Zavedení ovladače tiskárny Tisk z aplikačního softwaru ZÁKLADNÍ NÁVOD K OBSLUZE 3-1

38 Tiskové činnosti Zavedení ovladače tiskárny Před instalací ovladače tiskárny z disku CD-ROM si ověřte, že je tiskárna napájena ze sítě a připojena k počítači. 1 Zapněte počítač a spust te systém Windows. POZNÁMKA: Pokud se zobrazí dialogové okno Vítá vás průvodce nově rozpoznaným hardwarem, zvolte Storno. 2 Vložte disk CD-ROM, jenž je součástí dodávky této tiskárny, do optické jednotky počítače. 3 Tím dojde ke spuštění instalačního programu. POZNÁMKA: Pokud se instalační program nespustí, použijte Průzkumník, přejděte na disk CD-ROM a vyberte Setup.exe. 4 Nainstalujte ovladač KX DRIVER postupem dle pokynů zobrazených v instalačním programu. 3-2 ZÁKLADNÍ NÁVOD K OBSLUZE

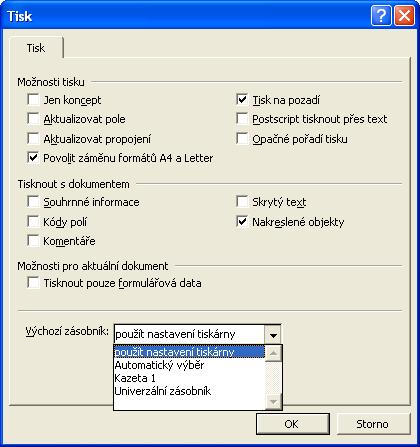

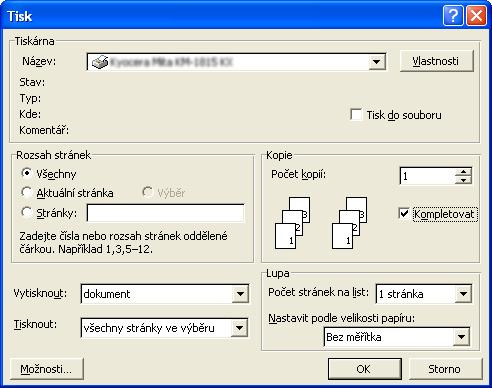

39 Tiskové činnosti Tisk z aplikačního softwaru Aby bylo možné vytisknout dokument vytvořený v aplikaci, postupujte dle dále uvedených pokynů. U tisku můžete vybrat velikost papíru a cíl výstupu. 1 Založte požadovaný papír do zásobníku papíru. 2 V nabídce Soubor dané aplikace vyberte příkaz Tisk. Zobrazí se dialogové okno Tisk. 3 Klepněte na rozevírací seznam názvů tiskáren. V seznamu jsou uvedeny všechny tiskárny nainstalované v systému Windows. Klepněte na název zařízení. 4 Do pole Počet kopií zadejte počet požadovaných kopií. Můžete zadat až 999 kopií. V aplikaci Microsoft Word doporučujeme klepnout na tlačítko Možnosti a pro Výchozí zásobník zadat možnost Použít nastavení tiskárny Tlačítkem OK spustíte tisk. POZNÁMKA: Informace o použití ovladače tiskárny naleznete v příručce KX Printer Driver Operation Guide. ZÁKLADNÍ NÁVOD K OBSLUZE 3-3

40 Tiskové činnosti 3-4 ZÁKLADNÍ NÁVOD K OBSLUZE

41 4 Údržba zařízení Tato kapitola obsahuje následující témata: Všeobecné informace Výměna zásobníků s tonerem Čištění tiskárny Výměna nádoby na použitý toner ZÁKLADNÍ NÁVOD K OBSLUZE 4-1

42 Údržba zařízení Všeobecné informace Výměna zásobníků s tonerem Tato kapitola popisuje základní pokyny pro údržbu, kterou lze provádět na tiskárně. V závislosti na zobrazení tiskárny můžete měnit následující součásti: Tonerové sady Nádobu na použitý toner Zároveň je nutné pravidelně čistit následující díly: Jednotku přenosu papíru Hlavní nabíjecí jednotky Čočky optické soustavy Interval výměny zásobníků s tonerem Životnost zásobníků s tonerem závisí na množství toneru, kterého je třeba k provádění tiskových úloh. Při předpokladu 5% pokrytí (běžný obchodní dokument) jednotlivých tonerových barev na papíru formátu A4 nebo dopisním papíru: Zásobník s černým tonerem vystačí průměrně na 8000 černobílých stran. Zásobníky s azurovým, purpurovým a žlutým tonerem vystačí průměrně na 8000 barevných obrazů. Chcete-li zkontrolovat, kolik toneru zbývá v zásobníku, můžete vytisknout stavovou stránku. Podrobnější informace viz Using the Operator Panel v příručce Advanced Operation Guide. V oddílu Consumable Status (Stav spotřeb. materiálu) je na stavové stránce pro Množství toneru uveden sloupec se spotřebou každé barvy, jenž přibližně reprezentuje zbývající množství toneru v zásobníku. Úvodní zásobníky s tonerem Součástí dodávky nové tiskárny jsou úvodní zásobníky s tonerem. Úvodní zásobník s černým tonerem vystačí průměrně na 4000 černobílých stran. Úvodní zásobníky s azurovým, purpurovým a žlutým tonerem vystačí průměrně na 4000 barevných obrazů. 4-2 ZÁKLADNÍ NÁVOD K OBSLUZE

43 Údržba zařízení Tonerové sady Aby nevznikaly potíže s tiskárnou a byla zajištěna její dlouhá životnost, důrazně doporučujeme použití nových tonerových sad dodávaných výrobcem. Tonerové sady jsou dodávány ve 4 barvách: azurové, purpurové, žluté a černé. Nová tonerová sada pro každou barvu obsahuje následující položky: Zásobník s tonerem Čistící hadřík Čistič mřížky pro čištění hlavní nabíjecí jednotky Plastikové odpadní sáčky pro starý zásobník s tonerem a starou nádobu na použitý toner Nádobu na použitý toner Průvodce instalací POZNÁMKA: Zásobník s tonerem nevybalujte, dokud nejste připraveni jej nainstalovat do tiskárny. Vysvětlení hlášení s požadavkem na výměnu zásobníku s tonerem Tiskárna zobrazí hlášení pro jednotlivé barvy ve dvou fázích použití toneru. Toto hlášení se automaticky střídá s dalšími hlášeními tiskárny (jako je např. Připraven): Když tiskárně dochází toner, například v zásobníku s azurovou barvou, zobrazí hlášení Málo toneru C, M, Y, K, které slouží jako první upozornění. Všimněte si, že výměna v této fázi není vždy nutná. Pokud výše uvedené hlášení ignorujete a pokračujete v tisku, tiskárna zobrazí hlášení Vyměň toner - krátce před vypotřebováním toneru. Zásobník s tonerem musí být ihned vyměněn. Vyčistěte všechny dráty nabíjecí jednotky atd. Nicméně po dokončení čištění se toto hlášení automaticky nezmění na Připraven. Abyste znovu spustili tisk, musíte stisknout [GO] a tím na něj tiskárnu připravit. V každém případě vyměňte zásobník s tonerem, viz Výměna zásobníků s tonerem na straně 4-2. ZÁKLADNÍ NÁVOD K OBSLUZE 4-3

44 Údržba zařízení Výměna zásobníku s tonerem POZNÁMKA: Během výměny zásobníku s tonerem dočasně přemístěte úložná média a spotřební materiály pro počítač (jako jsou diskety) mimo dosah zásobníku. Toto opatření zabrání poškození médií magnetismem toneru. Tento oddíl vysvětluje způsob výměny zásobníků s tonerem. Při výměně zásobníku s tonerem jakékoli barvy vždy zároveň vyměňte nádobu na použitý toner. Je-li tato nádoba plná, tiskárna může být poškozena nebo znečištěna odpadním tonerem, který z ní unikne. POZNÁMKA: Před zahájením výměny nemusíte vypnout napájení tiskárny. Pokud tiskárnu vypnete, dojde ke ztrátě všech dat, jež může obsahovat v rámci tiskového procesu. Chcete-li vyměnit zásobník s tonerem, nejdříve zjistěte barvu toneru, který byl vypotřebován. Tento příklad předpokládá, že měníte zásobník s černým tonerem. 1 Otevřete horní kryt. Purpurový (M) Azurový (C) Žlutý (Y) Černý (K) Horní kryt 2 Přesuňte modrou páčku zámku u zásobníku s tonerem k symbolu odemknutí. Páčka zámku 4-4 ZÁKLADNÍ NÁVOD K OBSLUZE

45 Údržba zařízení 3 Opatrně vyjměte starý zásobník s tonerem z tiskárny. 4 Vložte starý zásobník s tonerem do plastikového sáčku (je součástí tonerové sady) a později jej zlikvidujte v souladu s místními zákony či předpisy týkajícími se odpadu. Plastikový sáček 5 Vybalte nový zásobník s tonerem z tonerové sady. 6 Zatřepte novým zásobníkem s tonerem 5krát až 6krát, viz obrázek, aby došlo k rovnoměrnému rozložení toneru uvnitř zásobníku. ZÁKLADNÍ NÁVOD K OBSLUZE 4-5

46 Údržba zařízení 7 Vložte nový zásobník s tonerem do tiskárny, viz níže uvedený obrázek. 8 Stiskněte horní část zásobníku s tonerem dolů, aby byl pevně umístěn. 9 Přesuňte modrou páčku zámku co nejdále směrem k symbolu zamknutí. Páčka zámku 10 Zásobníky s tonerem dalších barev vyměňte podle stejného postupu. 4-6 ZÁKLADNÍ NÁVOD K OBSLUZE

47 Údržba zařízení 11 Zavřete horní kryt. Přejděte k dalšímu oddílu. Čištění tiskárny Pokaždé, když jsou vyměněny zásobník s tonerem a nádoba na použitý toner, musejí být vyčištěny následující díly: Drát hlavní nabíjecí jednotky Mřížka hlavní nabíjecí jednotky Čočky optické soustavy Registrační válec Kromě toho se doporučuje pravidelně alespoň jednou za měsíc vyčistit drát hlavní nabíjecí jednotky a registrační válec. Pokud se na vytištěných kopiích objeví čáry atd., výtisky se zdají zašpiněné nebo nevýrazné či rozmazané, vyčistěte čočky optické soustavy. ZÁKLADNÍ NÁVOD K OBSLUZE 4-7

48 Údržba zařízení Čištění hlavní nabíjecí jednotky Hlavní nabíjecí jednotky je třeba pravidelně čistit, protože delším používáním dochází k jejich znečištění. Každá hlavní nabíjecí jednotka sestává ze dvou hlavních dílů drátu a mřížky, které je vhodné čistit zvlášt podle níže uvedených pokynů. Přístroj má 4 hlavní nabíjecí jednotky: jednu pro každý zásobník s tonerem. Při provádění čištění dbejte na to, abyste čistili hlavní nabíjecí jednotku odpovídající barvě zásobníku s tonerem, jenž byl vyměněn. Následující příklad vysvětluje postup čištění hlavní nabíjecí jednotky pro zásobník s černým tonerem. Hlavní nabíjecí jednotky M C Y K 1 Otevřete levý kryt. Levý kryt 4-8 ZÁKLADNÍ NÁVOD K OBSLUZE

49 Údržba zařízení 2 Nejdříve vyčistěte drát hlavní nabíjecí jednotky. Uchopte zelený knoflík čističe drátu. Opatrně vytáhněte knoflík čističe drátu a zasuňte jej zpět. To zopakujte 2krát až 3krát. Po čištění se ujistěte, že jste knoflík čističe drátu zasunuli do výchozí polohy. Knoflík čističe drátu POZNÁMKA: Pokud knoflík čističe drátu není zasunut do výchozí polohy, bude po delším okraji stránky vytištěn pruh. 3 Dále vyčistěte mřížku hlavní nabíjecí jednotky. Vyjměte čistič mřížky z tonerové sady. Vybalte čistič mřížky z ochranného sáčku a sundejte víčko. Víčko Čistič mřížky POZNÁMKA: Polštářek čističe mřížky obsahuje vodu. Mřížku proto čistěte rychle, aby polštářek nestačil vyschnout. ZÁKLADNÍ NÁVOD K OBSLUZE 4-9

50 Údržba zařízení 4 Nepatrně nadzdvihněte hlavní nabíjecí jednotku a trochu ji povytáhněte, viz níže uvedený obrázek. Hlavní nabíjecí jednotka 5 Vložte čistič mřížky do tiskárny s polštářkem směrem nahoru. Čistič mřížky 4-10 ZÁKLADNÍ NÁVOD K OBSLUZE

51 Údržba zařízení 6 Opatrně vytáhněte držák hlavní nabíjecí jednotky a zasuňte jej zpět. To zopakujte 2krát až 3krát. Při těchto pohybech dochází k čištění mřížky. Po čištění zajistěte, abyste hlavní nabíjecí jednotku zasunuli do výchozí polohy. Hlavní nabíjecí jednotka POZNÁMKA: Pokud hlavní nabíjecí jednotka není zasunuta do výchozí polohy, bude po celé stránce vytištěna příslušná barva. 7 Vyjměte čistič mřížky z tiskárny a zlikvidujte jej. Čistič mřížky nelze znovu použít. Pro čištění hlavních nabíjecích jednotek ostatních zásobníků s tonerem použijte stejný postup. Přejděte k dalšímu oddílu a vyčistěte čočky optické soustavy. ZÁKLADNÍ NÁVOD K OBSLUZE 4-11

52 Údržba zařízení Čištění čoček optické soustavy Pokud se na vytištěných kopiích objeví čáry atd., výtisky se zdají zašpiněné nebo nevýrazné či rozmazané, vyčistěte čočky optické soustavy. Na hlavní nabíjecí jednotce každého zásobníku s tonerem je 1 čočka. Následující příklad vysvětluje postup čištění čočky na hlavní nabíjecí jednotce pro zásobník s černým tonerem. 1 Stiskněte úchyt zeleného knoflíku čističe čočky. Opatrně vytáhněte knoflík čističe čočky a zasuňte jej zpět. To zopakujte 2krát. Knoflík čističe čočky 2 Zcela zasuňte knoflík čističe čočky. Po čištění se ujistěte, že jste knoflík čističe čočky zasunuli do výchozí polohy. POZNÁMKA: Pokud knoflík čističe čočky není zasunut do výchozí polohy, bude po celé stránce vytištěna příslušná barva. Pro čištění čoček na hlavních nabíjecích jednotkách ostatních zásobníků s tonerem použijte stejný postup ZÁKLADNÍ NÁVOD K OBSLUZE

53 Údržba zařízení 3 Po vyčištění všech 4 čoček zavřete levý kryt. Čištění jednotky přenosu papíru Pokud je znečištěna jednotka přenosu papíru, mohou se vyskytnout potíže s tiskem, jako je ušpinění opačné strany vytištěných stránek. Chcete-li vyčistit jednotku přenosu papíru, musíte použít čistící hadřík z tonerové sady. 1 Zároveň s přitažením zelené uvolňovací páčky jednotky přenosu papíru tento díl vytáhněte. Uvolňovací páčka jednotky přenosu papíru Jednotka přenosu papíru ZÁKLADNÍ NÁVOD K OBSLUZE 4-13

54 Údržba zařízení 2 Pomocí čistícího hadříku z tonerové sady utřete papírový prach na registračním válci a podavači papíru. Podavač papíru Přenosový válec (černý) Registrační válec (kovový) POZNÁMKA: Během čištění dávejte pozor, abyste se nedotkli černého přenosového válce, protože by mohlo dojít ke snížení kvality tisku. 3 Zcela zasuňte zpět jednotku přenosu papíru ZÁKLADNÍ NÁVOD K OBSLUZE

55 Údržba zařízení Výměna nádoby na použitý toner Když se zobrazí hlášení Zkontrolujte odpadní nádobku, vyměňte tuto nádobu. Nová nádoba na použitý toner je součástí tonerové sady. Pokud nádobu na použitý toner nevyměníte, tiskárna nebude fungovat. 1 Otevřete levý kryt. Levý kryt 2 Zároveň s přidržením nádoby na použitý toner stiskněte páčku zámku a potom nádobu opatrně vyjměte. Páčka zámku POZNÁMKA: Nádobu na použitý toner vyjímejte velmi opatrně, aby nedošlo k úniku toneru do tiskárny. Nikdy nenaklánějte otvor nádoby na použitý toner směrem dolů. ZÁKLADNÍ NÁVOD K OBSLUZE 4-15

56 Údržba zařízení 3 Po vyjmutí nádoby z tiskárny uzavřete její víčko. Víčko Stará nádoba na použitý toner 4 Aby nedošlo k úniku toneru, vložte starou nádobu na použitý toner do plastikového sáčku (je součástí tonerové sady) a později jej zlikvidujte v souladu s místními zákony či předpisy týkajícími se odpadu. Plastikový sáček 5 Otevřete víčko nové nádoby na použitý toner. Víčko Nová nádoba na použitý toner 4-16 ZÁKLADNÍ NÁVOD K OBSLUZE

57 Údržba zařízení 6 Vložte novou nádobu na použitý toner do tiskárny, viz níže uvedený obrázek. Při správné instalaci nádoby dojde k zacvaknutí do aretované polohy. Nová nádoba na použitý toner 7 Poté, co se ubezpečíte o správném vložení nádoby na použitý toner, zavřete levý kryt. Po výměně zásobníků s tonerem a nádoby na použitý toner, vyčistěte hlavní nabíjecí jednotky a jednotku přenosu papíru. Pokyny viz Čištění tiskárny na straně 4-7. ZÁKLADNÍ NÁVOD K OBSLUZE 4-17

58 Údržba zařízení 4-18 ZÁKLADNÍ NÁVOD K OBSLUZE

59 5 Řešení problémů Tato kapitola obsahuje následující témata: Obecné zásady Problémy s kvalitou tisku Chybová hlášení Odstranění vzpříčeného papíru Pokud problém nelze odstranit, obrat te se na servisního technika. ZÁKLADNÍ NÁVOD K OBSLUZE 5-1

60 Řešení problémů Obecné zásady Níže uvedená tabulka obsahuje řešení základních problémů, jež se mohou u tiskárny vyskytnout. Před žádostí o asistenci doporučujeme, abyste tuto tabulku využili k odstraňování problémů. Příznak Kontrola položek Nápravné opatření Kvalita tisku není dobrá. Viz Problémy s kvalitou tisku na straně 5-3. Došlo ke vzpříčení papíru. Viz Odstranění vzpříčeného papíru na straně Když je zapnuto napájení, nedojde k rozsvícení světel na ovládacím panelu a není slyšet větrák. Tiskárna vytiskne stavovou stránku, ale netiskne tiskové úlohy z počítače. Tipy Ověřte, že napájecí kabel je řádně zapojen do elektrické zásuvky. Zkontrolujte, zda je vypínač v poloze Zapnuto ( ). Prověřte kabel tiskárny nebo kabel rozhraní. Zkontrolujte soubory programů a aplikační software. Vypněte napájení tiskárny, zasuňte napájecí kabel řádně do zásuvky a zkuste znovu zapnout tiskárnu. Přepněte vypínač napájení do polohy Zapnuto. Řádně zapojte oba konce kabelu tiskárny. Zkuste vyměnit kabel tiskárny nebo kabel rozhraní. Zkuste vytisknout jiný soubor nebo použít jiný příkaz tisku. Pokud problém nastává pouze u určitého souboru či aplikace, zkontrolujte nastavení ovladače tiskárny v této aplikaci. Problémy s tiskárnou lze snadno vyřešit postupem podle níže uvedených tipů. Pokud došlo k problému, který nevyřešil postup podle výše uvedených zásad, zkuste následující: Vypněte napájení tiskárny a vyčkejte několik sekund. Potom tiskárnu opět zapněte. Restartujte počítač, jenž posílá tiskové úlohy do tiskárny. Stáhněte a nainstalujte nejnovější verzi ovladače tiskárny. Nejnovější verze ovladačů tiskáren a obslužných programů najdete na adrese Ověřte si, že postupy pro tisk jsou správně dodržovány v aplikačním softwaru. Přečtěte si dokumentaci, která je součástí aplikačního softwaru. Pokud tiskárna tiskne špatné znaky nebo přestane reagovat, když dojde k zapnutí počítače zejména v případě připojení tiskárny k počítači pomocí paralelního portu v rámci systému Windows 98, přejmenujte soubor ovladače zařízení drvwppqt.vxd. Tento soubor se nachází ve složce Windows\System\Iosubsys nebo Arcada\System. Podrobné technické informace najdete na webových stránkách společnosti Microsoft týkajících se ovladače zařízení. 5-2 ZÁKLADNÍ NÁVOD K OBSLUZE

61 Řešení problémů Problémy s kvalitou tisku Tabulky a diagramy v následujících oddílech definují problémy s kvalitou tisku a nápravná opatření, která můžete provést k jejich vyřešení. Některá řešení mohou vyžadovat vyčištění nebo výměnu dílů tiskárny. Pokud doporučené nápravné opatření nevyřeší tento problém, obrat te se na servis. Výsledek tisku Tisk zcela prázdné strany Nápravné opatření Zkontrolujte zásobníky s tonerem. Otevřete horní kryt tiskárny a ověřte, že zásobníky s tonerem jsou v ní správně nainstalovány. Podrobnější informace o instalaci zásobníků s tonerem viz Výměna zásobníků s tonerem na straně 4-2. Prověřte správné používání aplikačního softwaru. Tisk plně jednobarevné strany Zkontrolujte nabíjecí jednotku. Otevřete levý kryt a ověřte, že nabíjecí jednotka je správně nainstalována. Bílé skvrny, vodorovné pruhy, černé tečky Vyčistěte hlavní nabíjecí jednotky. Otevřete levý kryt. Několikrát vytáhněte a znovu zasuňte zelený knoflík čističe drátu u každé hlavní nabíjecí jednotky. Podrobné informace viz Čištění hlavní nabíjecí jednotky na straně 4-8. ZÁKLADNÍ NÁVOD K OBSLUZE 5-3

62 Řešení problémů Výsledek tisku Černé nebo bílé svislé pruhy Nápravné opatření Ověřte stav toneru na ovládacím panelu. Je-li zobrazeno hlášení Málo toneru (C/M/Y/K) s popisem barvy, nainstalujte novou tonerovou sadu této barvy. Výměna zásobníku s tonerem viz Výměna zásobníků s tonerem na straně 4-2. Směr podávání papíru Vyčistěte hlavní nabíjecí jednotky. Otevřete levý kryt. Několikrát pomalu vytáhněte a znovu zasuňte zelený knoflík čističe drátu u každé hlavní nabíjecí jednotky. Podrobné informace viz Čištění hlavní nabíjecí jednotky na straně 4-8. Vyčistěte čočky optické soustavy. Otevřete levý kryt. Dvakrát pomalu vytáhněte a znovu zasuňte zelený knoflík čističe čočky. Podrobné informace viz Čištění čoček optické soustavy na straně Obnovte válec. Proveďte následující postupy na ovládacím panelu a zkuste vyčistit povrch válce pomocí čistícího systému integrovaného v tiskárně. 1 Stiskněte [MENU]. 2 Opakovaně stiskněte nebo, dokud se nezobrazí >Další. 3 Stiskněte. Opakovaně stiskněte nebo, dokud se nezobrazí >Servis. 4 Stiskněte. Opakovaně stiskněte nebo, dokud se nezobrazí >>Válec. 5 Stiskněte dvakrát tlačítko [ENTER]. 6 Displej zobrazí hlášení Čekejte, prosím. Přibližně po 3 minutách se na displeji opět zobrazí Připraven. 5-4 ZÁKLADNÍ NÁVOD K OBSLUZE

63 Řešení problémů Výsledek tisku Slabý či rozmazaný tisk Nápravné opatření Vyčistěte hlavní nabíjecí jednotky. Otevřete levý kryt. Několikrát pomalu vytáhněte a znovu zasuňte zelený knoflík čističe drátu u každé hlavní nabíjecí jednotky. Podrobné informace viz Čištění hlavní nabíjecí jednotky na straně 4-8. Vyčistěte čočky optické soustavy. Otevřete levý kryt. Dvakrát pomalu vytáhněte a znovu zasuňte zelený knoflík čističe čočky. Podrobné informace viz Čištění čoček optické soustavy na straně Zajistěte, aby nastavení typu papíru přesně odpovídalo typu používaného papíru. Viz Using the Operator Panel v příručce Advanced Operation Guide. Proveďte soutisk barev vypnutím a zapnutím tiskárny nebo pomocí ovládacího panelu tiskárny. Podrobné informace viz Using the Operator Panel v příručce Advanced Operation Guide. Zkuste upravit nastavení řízení barev pomocí ovladače tiskárny. Zkontrolujte ovládací panel. Je-li zobrazeno hlášení Málo toneru (C/M/Y/K) s popisem barvy, nainstalujte novou tonerovou sadu této barvy. Výměna toneru viz Výměna zásobníků s tonerem na straně 4-2. Obnovte válec. Proveďte následující postupy na ovládacím panelu a zkuste vyčistit povrch válce pomocí čistícího systému integrovaného v tiskárně. 1 Stiskněte [MENU]. 2 Opakovaně stiskněte nebo, dokud se nezobrazí >Další. 3 Stiskněte. Opakovaně stiskněte nebo, dokud se nezobrazí >Servis. 4 Stiskněte. Opakovaně stiskněte nebo, dokud se nezobrazí >>Válec. 5 Stiskněte dvakrát tlačítko [ENTER]. 6 Displej zobrazí hlášení Čekejte, prosím. Přibližně po 3 minutách se na displeji opět zobrazí Připraven. ZÁKLADNÍ NÁVOD K OBSLUZE 5-5

64 Řešení problémů Šedé pozadí Výsledek tisku Nápravné opatření Vyčistěte hlavní nabíjecí jednotky. Otevřete levý kryt. Několikrát pomalu vytáhněte a znovu zasuňte zelený knoflík čističe drátu u každé hlavní nabíjecí jednotky. Podrobné informace viz Čištění hlavní nabíjecí jednotky na straně 4-8. Zkontrolujte instalaci nabíjecích jednotek. Otevřete levý kryt a ověřte, že nabíjecí jednotky jsou správně nainstalovány a usazeny co nejdále, viz Čištění tiskárny na straně 4-7. Proveďte soutisk barev vypnutím a zapnutím tiskárny nebo pomocí ovládacího panelu tiskárny. Podrobné informace viz Using the Operator Panel v příručce Advanced Operation Guide. Nečistota na horní hraně či zadní straně papíru. Zkontrolujte vedení papíru a podavač. Vytáhněte jednotku přenosu papíru a ověřte, že na podavači není toner. Vyčistěte podavač papíru pomocí měkkého, suchého hadříku, který nepouští chloupky. Podrobné informace viz Čištění jednotky přenosu papíru na straně Podavač Vyčistěte hlavní nabíjecí jednotky. Otevřete levý kryt. Několikrát pomalu vytáhněte a znovu zasuňte zelený knoflík čističe drátu u každé hlavní nabíjecí jednotky. Podrobné informace viz Čištění hlavní nabíjecí jednotky na straně 4-8. Vyčistěte díly podél cest papíru, jako je zásobník papíru atd. Zkontrolujte přenosový válec. Je-li přenosový válec znečištěn tonerem, zkuste vytisknout několik stran. 5-6 ZÁKLADNÍ NÁVOD K OBSLUZE

65 Řešení problémů Výsledek tisku Tisk není dokončen nebo je špatně umístěn Prověřte správné používání aplikačního softwaru. Viz Tipy na straně 5-2. Nápravné opatření Tisk posunutých barev Proveďte soutisk barev pomocí ovládacího panelu tiskárny. Podrobné informace viz Using the Operator Panel v příručce Advanced Operation Guide. ZÁKLADNÍ NÁVOD K OBSLUZE 5-7

66 Řešení problémů Chybová hlášení Následující tabulka obsahuje seznam chyb a hlášení týkajících se údržby, které může řešit uživatel. Pokud se zobrazí Volat servis, vypněte tiskárnu, odpojte napájecí kabel a obrat te se na servisního technika. Některé chyby způsobí aktivaci zvukového signálu. Chcete-li zvukový signál ukončit, stiskněte [CANCEL]. Hlášení Přid.pap.-univ. Volat servis F###: Nápravné opatření Došel papír v zobrazeném zdroji papíru. Vložte papír v závislosti na zobrazeném zdroji papíru (zásobník papíru, univerzální zásobník, volitelné podavače papíru nebo volitelný podavač obálek). Toto hlášení je zobrazeno střídavě s hlášeními, jež uvádějí stav tiskárny, jako je Připraven, Čekejte, prosím, Zpracování, Čekání a Vyprš.posuv.form. F### reprezentuje chybu řadiče (#=0, 1, 2,...). Zavolejte servis. Když dojde k zobrazení tohoto hlášení, tiskárna nefunguje. Volat servis ####: Zásobník # nevložen #### reprezentuje mechanickou závadu (#=0, 1, 2,...). Zavolejte servis. Když dojde k zobrazení tohoto hlášení, tiskárna nefunguje. Zároveň je uveden celkový počet vytištěných stran, např Není nainstalován příslušný zásobník papíru. Nainstalujte zásobník. Zásobník má číslo 1 (zcela nahoře) až 4 (dole). Zkontrolujte odpadní nádobku Vyčisti tiskár, Stiskni GO Zavřete zadní duplex jednotku Toto hlášení upozorňuje na následující dva případy. Nainstalujte novou nádobu na použitý toner. Nádoba na použitý toner není nainstalována. Nádoba na použitý toner je plná. Vyčistěte vnitřní části tiskárny. Viz Čištění tiskárny na straně 4-7. Toto hlášení se zobrazí při výměně zásobníku s tonerem po zobrazení hlášení Vyměň toner C, M, Y, K. Po vyčištění vnitřních částí tiskárny stiskněte [GO] a tiskárna bude připravena k tisku. Zadní část volitelné duplexní jednotky je otevřena. Zavřete zadní duplexní jednotku. Zavřt horní kryt duplex jednotky Horní kryt volitelné duplexní jednotky je otevřen. Zavřete horní kryt duplexní jednotky. Zavřít jednot. přenos. papíru Jednotka přenosu papíru je otevřena. Zavřete jednotku přenosu papíru. Zavřít levý kryt Levý kryt tiskárny je otevřen. Zavřete levý kryt. 5-8 ZÁKLADNÍ NÁVOD K OBSLUZE

67 Řešení problémů Hlášení Zavřete zadní kryt Nápravné opatření Zadní kryt tiskárny je otevřen. Zavřete zadní kryt tiskárny. Zavřít horní kryt Horní kryt tiskárny je otevřen. Zavřete horní kryt tiskárny. Duplex vypnut Stiskni GO Provedli jste pokus o tisk s formátem a typem papíru, který nelze použít pro duplexní tisk. Stiskem [GO] zahájíte tisk pouze na jednu stranu papíru. e-mps neuloženo Stiskni GO Soubor nenalezen Stiskni GO Chybný formát pevného disku Chyb.formát pamět.modulu PEV.DISK-chyba## Stiskni GO Rozhr.obsazeno Úlohu e-mps nelze uložit, protože není aktivován RAM disk, je málo místa na RAM disku, pevný disk není nainstalován nebo je zaplněn. Stiskem [GO] vytisknete chybové hlášení. Provedli jste pokus o tisk úlohy, která není umístěna v určené virtuální schránce nebo tuto schránku nelze nalézt. Je-li funkce Auto odstraň chybu nastavena na volbu Zap, bude tisk po uplynutí předdefinované doby automaticky pokračovat. Podrobné informace o funkci Auto odstraň chybu viz Using the Operator Panel v příručce Advanced Operation Guide. V tiskárně nainstalovaný pevný disk není zformátován a proto z něj nelze číst ani na něj zapisovat. Chcete-li pevný disk zformátovat, postupujte podle návodu v Průvodci instalací pevného disku. V tiskárně vložený pamět ový modul není zformátován a proto z něj nelze číst ani na něj zapisovat. Chcete-li pamět ový modul zformátovat, postupujte podle návodu v Using the Operator Panel v příručce Advanced Operation Guide. Vyskytla se chyba pevného disku. Poznamenejte si kód chyby v místě ## a podrobnosti viz Kódy úložných chyb na straně Chcete-li chybu pevného disku ignorovat, stiskněte [GO]. Toto hlášení je zobrazeno při pokusu o použití ovládacího panelu tiskárny ke změně ekologických nastavení na rozhraní, z něhož jsou aktuálně přijímána data. Chybný ID ID uživatele, zadaný pro soukromou nebo uloženou úlohu, není správný. Zkontrolujte ID uživatele, jež jste zadali v ovladači tiskárny. Vlož stejný pamět.modul Instaluj MK Po zobrazení hlášení Vlož znovu jste vložili nesprávný pamět ový modul. Vyjměte nesprávný pamět ový modul ze zásuvky pro pamět ový modul tiskárny a vložte správný modul. Tiskárna znovu načte v něm obsažená data od začátku. Vyměňte sadu pro údržbu (MK maintenance kit), která je zobrazena na displeji pro hlášení. Výměna sady pro údržbu je nezbytná po každých vytištěných obrazech a vyžaduje odborný servis. Obrat te se na servisního technika. ZÁKLADNÍ NÁVOD K OBSLUZE 5-9

68 Řešení problémů Hlášení KPDL-chyba ## Stiskni GO Vlož.zásobník # (A4)/(BĚŽNÝ) Vlož.pod.obálek (A5)/(BĚŽNÝ) Vlož.univ.zásob. (A4)/(BĚŽNÝ) Chyb.pamět.modul Vlož znovu Přeplněná pamět Stiskni GO Nápravné opatření Aktuální zpracování tisku nemůže pokračovat kvůli výskytu chyby KPDL, jejíž kategorie je určena číslem ##. Chcete-li vytisknout chybové hlášení, zobrazte > Tisk chyb KPDL v systému menu a zvolte Zap. Stiskem [GO] obnovíte tisk. Chcete-li tisk zrušit, stiskněte [CANCEL]. Je-li funkce Auto odstraň chybu nastavena na volbu Zap, bude tisk po uplynutí předdefinované doby automaticky pokračovat. Podrobné informace o funkci Auto odstraň chybu viz Using the Operator Panel v příručce Advanced Operation Guide. Zásobník papíru, jenž odpovídá formátu a typu papíru tiskové úlohy, je prázdný. Vložte papír do zásobníku, jehož číslo je zobrazeno v místě #. Stiskem [GO] obnovíte tisk. Chcete-li tisknout z jiného zdroje papíru, stiskem nebo zobrazíte Užít alternativ, kde můžete změnit zdroj pro podávání papíru. Po výběru zdroje papíru a stisku [MENU] se zobrazí Práce s papírem>. Stisknutím zobrazíte menu pro nastavení typu papíru. Po nastavení správného typu papíru spust te tisk stiskem [ENTER]. Podrobnější informace viz Using the Operator Panel v příručce Advanced Operation Guide. V tiskárně není nainstalován zásobník papíru, jenž by odpovídal formátu a typu papíru tiskové úlohy. Nastavte papír v podavači obálek. Stiskem [GO] obnovíte tisk. (Poznámka: Podávání papíru jiného formátu, než je aktuální formát papíru podavače obálek, může způsobit vzpříčení papíru.) Chcete-li tisknout z jiného zdroje papíru, stiskem nebo zobrazíte Užít alternativ, kde můžete změnit zdroj pro podávání papíru. Po výběru zdroje papíru a stisku [MENU] se zobrazí Práce s papírem>. Stisknutím zobrazíte menu pro nastavení typu papíru. Po nastavení správného typu papíru spust te tisk stiskem [ENTER]. Podrobnější informace viz Using the Operator Panel v příručce Advanced Operation Guide. V tiskárně není nainstalován zásobník papíru, jenž by odpovídal formátu a typu papíru tiskové úlohy. Nastavte papír v univerzálním zásobníku. Stiskem [GO] obnovíte tisk. (Poznámka: Podávání papíru jiného formátu, než je aktuální formát papíru univerzálního zásobníku, může způsobit vzpříčení papíru.) Chcete-li tisknout z jiného zdroje papíru, stiskem nebo zobrazíte Užít alternativ, kde můžete změnit zdroj pro podávání papíru. Po výběru zdroje papíru a stisku [MENU] se zobrazí Práce s papírem>. Stisknutím zobrazíte menu pro nastavení typu papíru. Po nastavení správného typu papíru spust te tisk stiskem [ENTER]. Podrobnější informace viz Using the Operator Panel v příručce Advanced Operation Guide. Pamět ový modul byl omylem vyjmut ze zásuvky pro pamět ový modul tiskárny během čtení dat. Chcete-li pokračovat ve čtení dat pamět ového modulu, vložte jej znovu do zásuvky. Tiskárna znovu načte v něm obsažená data od začátku. Viz také Vlož stejný pamět.modul. Celkový objem dat přijatý tiskárnou překračuje velikost její vnitřní paměti. Zkuste přidat více paměti. Stiskem [GO] obnovíte tisk. Chcete-li tisk zrušit, stiskněte [CANCEL]. Je-li funkce Auto odstraň chybu nastavena na volbu Zap, bude tisk po uplynutí předdefinované doby automaticky pokračovat. Podrobné informace o funkci Auto odstraň chybu viz Using the Operator Panel v příručce Advanced Operation Guide ZÁKLADNÍ NÁVOD K OBSLUZE

69 Řešení problémů Hlášení Chyb.pamět.mod## Stiskni GO Chybí duplex.zás. Nápravné opatření Vyskytla se chyba pamět ového modulu. Poznamenejte si kód chyby v místě ## a obrat te se na Kódy úložných chyb na straně Chcete-li chybu pamět ového modulu ignorovat, stiskněte [GO]. Duplexní zásobník není nainstalován nebo není správně vložen. Vložte duplexní zásobník řádným způsobem. Bez více kopií Stiskni GO Více kopií nelze vytisknout, protože není aktivován RAM disk ani nainstalován pevný disk. Stiskem [GO] vytisknete chybové hlášení. Vzpříčený papír ############### Došlo ke vzpříčení papíru. Místo vzpříčení papíru je vyznačeno namísto symbolů #. Podrobné informace viz Odstranění vzpříčeného papíru na straně Chyba dráhy papíru Ztráta dat Stiskni GO RAM DISK-chyba## Stiskni GO Vyměň toner C,M,Y,K Vyměň toner Vyčisti tiskárnu Přidej.papír Stiskni GO Málo toneru C,M,Y,K Horní zásobník je plný V podavači není zásobník papíru nebo není řádně vložen. Po opětovném vložení zásobníku papíru lze pokračovat v tisku. Pokud jsou nainstalovány alespoň dva volitelné podavače a je vybrán ten nejnižší, zobrazí se stejné hlášení v případě nesprávně nainstalovaného horního podavače papíru a zásobníku tiskárny. Tisková úloha přenesená do tiskárny byla příliš komplexní pro tisk na stránce. Stiskem [GO] obnovíte tisk. (Na některých místech může být automaticky vložen konec stránky.) Chcete-li tisk zrušit, stiskněte [CANCEL]. Je-li funkce Auto odstraň chybu nastavena na volbu Zap, bude tisk po uplynutí předdefinované doby automaticky pokračovat. Podrobné informace o funkci Auto odstraň chybu viz Using the Operator Panel v příručce Advanced Operation Guide. Vyskytla se chyba RAM disku. Poznamenejte si kód chyby v místě ## a obrat te se na Kódy úložných chyb na straně Chcete-li chybu RAM disku ignorovat, stiskněte [GO]. Dvě položky hlášení jsou zobrazovány střídavě. Došel toner v zásobníku či zásobnících. Vyměňte zásobník s tonerem pomocí nové tonerové sady příslušné barvy. Když dojde k zobrazení tohoto hlášení, tiskárna nefunguje. Pokud je například zobrazeno hlášení Vyměň toner C,K, vyměňte zásobníky s azurovým a černým tonerem. V univerzálním zásobníku došel papír. Vložte papír a stiskněte [GO]. (Poznámka: Podávání papíru jiného formátu, než je aktuální formát papíru univerzálního zásobníku, může způsobit vzpříčení papíru.) Vyměňte zásobník s tonerem pomocí nové tonerové sady. Barvu zásobníku s tonerem, jenž musí být vyměněn, reprezentují písmena C (azurový), M (purpurový), Y (žlutý) a K (černý). Došlo k zaplnění horního zásobníku (přibližně 250 stran). Z horního zásobníku musíte odebrat všechny vytištěné strany. Jakmile tiskárna zjistí, že horní zásobník je opět prázdný, bude pokračovat v tisku do horního zásobníku. ZÁKLADNÍ NÁVOD K OBSLUZE 5-11

70 Řešení problémů Hlášení Virtuální schránka plná Nápravné opatření Úložný prostor pevného disku pro virtuální schránky je zaplněn. Vytiskněte nahromaděné úlohy uložené ve virtuálních schránkách. Pozor - málo paměti Dochází volná vnitřní pamět tiskárny z důvodu přílišného počtu stažených písem a maker. Zkuste odstranit nepotřebná písma a makra. Hlášení oddělená pomocí,( )/( ) jsou zobrazena střídavě. Po výskytu této chyby bude automaticky zapnut režim ochrany stránek. Abyste zachovali optimální využití paměti během tisku, doporučujeme ruční vypnutí režimu ochrany stránek. Viz Using the Operator Panel v příručce Advanced Operation Guide. Kódy úložných chyb Chyby pevného disku Kód Význam 01 Chyba formátu pevného disku. Pokud se tato chyba stále vyskytuje i po vypnutí a zapnutí napájení, přeformátujte pevný disk. 02 Diskový systém není nainstalován. Překontrolujte požadavky na použití systému a všech zařízení. 04 Na pevném disku není volné místo. Abyste místo uvolnili, odstraňte nepotřebné soubory atd. 05 Na pevném disku neexistuje určený soubor. 06 Systém pevného disku nemá k dispozici žádnou pamět. Zvětšete dostupnou pamět. 10 Formátování není možné, protože do tiskové fronty na pevném disku jsou ukládána data z počítače. Musíte počkat, až bude pevný disk připraven, a potom jej můžete zformátovat. 85 VMB: Chyba aliasu. Nastavení aliasu bylo ztraceno nebo neexistuje jemu příslušná virtuální schránka. Nastavte alias znovu. 97 Počet trvalých úloh, které je možné ukládat, dosáhl mezní hodnoty a více jich nelze uložit. Odstraňte některé nepotřebné úlohy atd. nebo zvětšete mezní hodnotu. 98 V úloze byla zjištěna nečitelná stránka. (Úloha je poškozena.) 99 Na pevném disku neexistuje tisková úloha pro určený ID ZÁKLADNÍ NÁVOD K OBSLUZE

71 Řešení problémů Chyby pamět ového modulu Kód Význam 01 Tiskárna nepodporuje vložený pamět ový modul. Pamět ový modul musí splňovat požadavky, popsané v oddílu Options v příručce Advanced Operation Guide. 02 Pamět ový modul není nainstalován. 04 Pamět ový modul je plný a nemůže pojmout další data. Smažte nepotřebné soubory nebo použijte nový pamět ový modul. 05 V pamět ovém modulu není určený soubor. 06 Tiskárna nemá dostatek paměti pro podporu systému pamět ového modulu. Zvětšete pamět tiskárny. Chyby RAM disku Kód Význam 01 Chyba formátu. Zkuste vypnout napájení a znovu jej zapnout. 02 Režim RAM DISK je ve stavu Vyp. Zapněte režim RAM DISK pomocí ovládacího panelu. 04 Na disku není místo. Smažte nepotřebné soubory. 05 Na disku není určený soubor. 06 Tiskárna nemá dostatek paměti pro podporu systému RAM DISK. Zvětšete pamět tiskárny. ZÁKLADNÍ NÁVOD K OBSLUZE 5-13

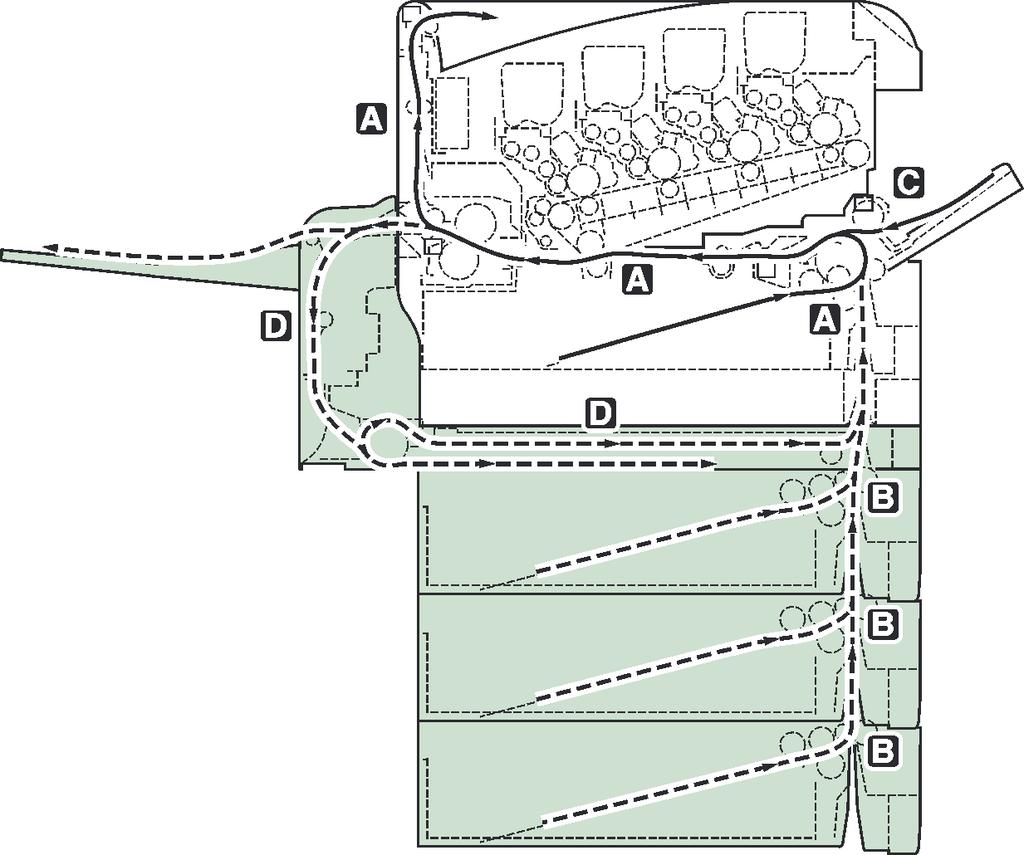

72 Řešení problémů Odstranění vzpříčeného papíru Možná místa vzpříčení papíru Pokud se vzpříčil papír v systému přenosu papíru nebo vůbec nedošlo k podání listů papíru, zobrazí se hlášení Vzpříčený papír včetně indikace umístění vzpříčeného papíru (součásti, kde se papír vzpříčil). Při zobrazení tohoto hlášení tiskárna automaticky přejde do stavu off-line. Odstraňte vzpříčený papír. Po odebrání vzpříčeného papíru tiskárna znovu spustí tisk. Níže uvedený obrázek znázorňuje dráhy papíru v tiskárně včetně doplňků. Jsou v něm rovněž uvedena místa, kde může dojít ke vzpříčení papíru. Každé místo je vysvětleno v níže uvedené tabulce. Ke vzpříčení papíru může dojít ve více než jedné součásti na dráze papíru. Lícová přihrádka PT-300 Duplexní jednotka DU-300/DU-301 Podavač papíru PF-60 Hlášení vzpříčení papíru Místo vzpříčení papíru Popis Stránka s informacemi Vzpříčený papír Jednot. tiskárny A Papír se vzpříčil v zásobníku papíru 1 nebo uvnitř tiskárny. strana 5-16 Vzpříčený papír Zásobník 2 (až 4) B Papír se vzpříčil v zásobníku volitelného podavače papíru. strana ZÁKLADNÍ NÁVOD K OBSLUZE
