3.6 RADIOAKTIVITA. Základnípojmy RADIOAKTIVNÍZÁŘENÍ. Základní pojmy. Typy radioaktivního záření TYPY ZÁŘENÍ

Transkript

1 RADIOAKTIVNÍZÁŘENÍ 3.6 RADIOAKTIVITA Základnípojmy Radioaktivita = schopnost některých atomových jader se samovolně přeměnit (rozpadat) Základní pojmy Ionizující záření = záření, kterézpůsobuje při průchodu látkou ionizaci, tj. přeměnu neutrálních atomů na elektricky nabité částice (ionty) Radioizotop = nestabilní, samovolně se přeměňující izotop chemického prvku (Izotopy = atomy jednoho prvku, lišící se nukleonovým číslem mají stejný počet protonů, ale různý počet neutronů) Typy radioaktivního záření q alfa = 2 protony + 2 neutrony -malá pronikavost -velká ionizační schopnost TYPY ZÁŘENÍ q beta = elektrony vysílané z jádra -střední pronikavost -střední ionizační schopnost q gama = krátkovlnné elektromagnetické záření -velká pronikavost -malá ionizační schopnost 1

2 Charakteristika zářiče Aktivita radionuklidu = počet radioaktivních přeměn jednotlivého radionuklidu za jednotku času Charakteristika zářiče jednotkou 1 Becquerel /Bq/ 1 Bq = s -1 používána pro popis radioaktivity ploch a těles s obsahem radionuklidů (tj. zářičů) -plošná aktivita - měrná hmotnostní aktivita - měrná objemová aktivity Charakteristika zářiče Poločas rozpadu = doba, za kterou se rozpadne polovina původního množství atomů u jednotlivých radionuklidů se liší v rozsahu mnoha řádů: miliardy let zlomky sekundy Charakteristika příjemce Charakteristika přijatédávky Dávka = střední energie sdělená ionizujícím zářením látce, vztažená na hmotnost látky jednotkou 1 Gray /Gy/ 1 Gy = J/kg Charakteristika přijatédávky Dávkový ekvivalent: - vychází z přijaté dávky - modifikuje tuto hodnotu tak, aby co nejvíce odpovídala pravděpodobnosti biologického účinku - vyjadřuje míru nebezpečnosti přijatého záření pro člověka jednotkou 1 Sievert /Sv/ 1 Sv= J/kg 2

3 RADIAČNÍOCHRANA Zásady radiační ochrany Mezinárodní komise pro radiologickou ochranu (ICRP International Commission on Radiological Protection) 1. žádná praxe nesmí být přijata, pokud její zavedení nepovede k pozitivnímu přinosu, prokazatelně převyšujícímu negativní důsledky 2. veškeré ozáření musí být udržováno na tak nízké úrovni, jak je to rozumně dosažitelnéz ekonomických a sociálních hledisek (tzv. princip ALARA) 3. dávkový ekvivalent pro jednotlivce nesmí překročit stanovené limity ORIENTAČNÍ SCHEMA CITLIVOSTI RŮZNÝCH DRUHŮ NA OZÁŘENÍ (řádovéhodnoty dávkového ekvivalentu, který přežije polovina ozářených jedinců) [Sv] ES ENDOKRINNÍSOUSTAVA virus tabákové mozaiky měňavka, vosa hlemýžď 40 bakterie ,6 3 2,4 pstruh krysa myš člověk koza ORIENTAČNÍ SCHÉMA POROVNÁNÍ POTENCIÁLNÍCH DÁVEK A LIMITŮ RADIAČNÍ OCHRANY PŘÍSPĚVKY OZÁŘENÍ LIMITY [Sv] POTENCIÁLNÍ DÁVKY 10 1 >3 Sv akutní nemoc z ozáření 10 0 > 500 msv/rok lékařsky zjistitelné účinky záření dávkový limit pro pracovníky se zářením 50 msv/rok msv CT vyšetření hrudníku 2,5 msv/rok typické přírodní pozadí dávkový limit pro obyvatelstvo 1 msv/rok µsv RTG snímek plic limit pro uvolnění do ŽP se souhlasem SÚJB 250 µsv/rok µsv/rok dávka, která nebude u úložišť RAO překročena úroveň zanedbatelné dávky µsv/rok současný příspěvek od všech jaderných zařízení Obr. 2 3

4 JADERNĚ PALIVOVÝ CYKLUS LIŠEJNÍK SOB - ČLOVĚK JADERNĚ PALIVOVÝ CYKLUS těžba a zpracování uranové rudy obohacování uranu a výroba paliva Těžba a zpracování uranu jaderná elektrárna zpracování a ukládání odpadů STRÁŽ POD RALSKEM CHEMICKÁ TĚŽBA hornická těžba vyluhovacípole Strážpod Ralskem chemická těžba chemická stanice 4

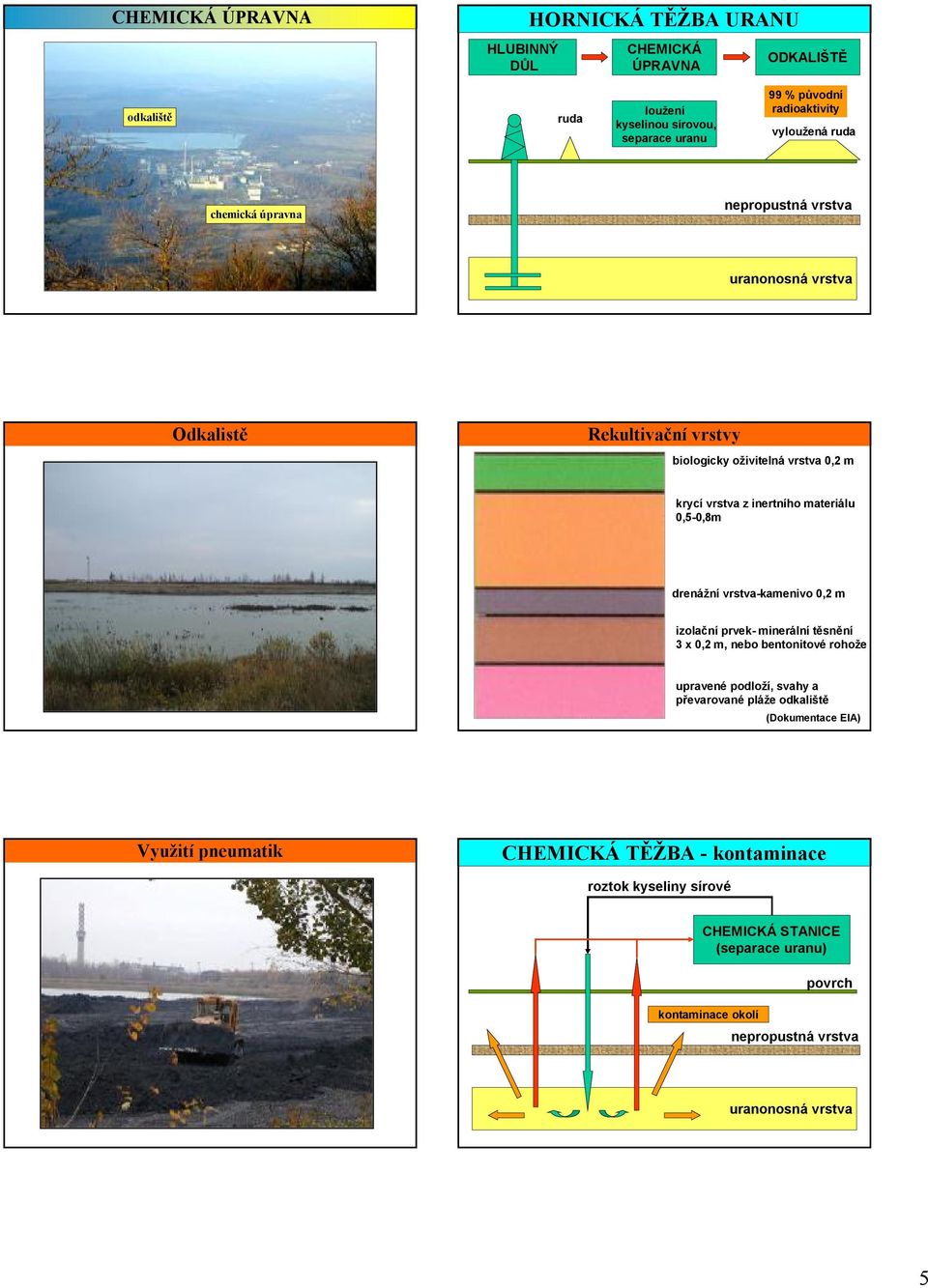

5 CHEMICKÁ ÚPRAVNA HLUBINNÝ DŮL HORNICKÁTĚŽBA URANU CHEMICKÁ ÚPRAVNA ODKALIŠTĚ odkaliště ruda loužení kyselinou sírovou, separace uranu 99 % původní radioaktivity vyloužená ruda chemická úpravna nepropustná vrstva uranonosná vrstva Odkalistě Rekultivačnívrstvy biologicky oživitelná vrstva 0,2 m krycí vrstva z inertního materiálu 0,5-0,8m drenážní vrstva-kamenivo 0,2 m izolační prvek-minerální těsnění 3 x 0,2 m, nebo bentonitovérohože upravené podloží, svahy a převarované pláže odkaliště (Dokumentace EIA) Využitípneumatik CHEMICKÁ TĚŽBA - kontaminace roztok kyseliny sírové CHEMICKÁSTANICE (separace uranu) kontaminace okolí povrch nepropustná vrstva uranonosná vrstva 5

6 KONTAMINACE VODOTEČÍ KONTAMINACE VODOTEČÍ OKOLÍ JE TEMELÍN Jaderná elektrárna SCHEMA JE JADERNÉPALIVO 6

7 ŘÍZENÁ ŠTĚPNÁ REAKCE Radioaktivní odpady TŘÍDĚNÍ PODLE RŮZNÝCH HLEDISEK TŘÍDĚNÍ RADIOAKTIVNÍCH ODPADŮ PRAKTICKÉ TŘÍDĚNÍ PODLE EVROPSKÉ KOMISE ZÁKLADNÍ SCHEMA KONCEPCE NAKLÁDÁNÍ S RADIOAKTIVNÍMI ODPADY přechodné skladování u původců do dosažení uvolňovací úrovně uvolnění do životního prostředí Řízené uvolňování a b c d e f Skupenství: plynné, kapalné, pevné jaderná energetika Původce institucionální odpady Složení: radionuklidové+ chemické Aktivita: velmi nízko nízko středně vysoce aktivní krátkodobé Poločas rozpadu dlouhodobé nízká Produkce tepla vysoká PEVNÉRADIOAKTIVNÍODPADY přechodné nízko a středně aktivní (nízká produkce tepla) vysoce aktivní (vysokáprodukce tepla) -do 5 let uvolnitelné do prostředí krátkodobé T1/2<30 roků dlouhodobé T1/2>30 roků KATEGORIE ODPADŮ nízko a středně aktivní vysoce aktivní a vyhořelé jaderné palivo institucionální lékařství, průmysl z jaderné energetiky vysoce aktivní odpady vyhořelé jaderné palivo umístění u reaktorů úprava u původců sběrné a zpracovatelské středisko úprava v JE Dukovany JE Temelín úprava a skladování u původců sklad VJP JE Dukovany JE Temelín možnosti využití v budoucnosti přepracování VJP úložiště Bratrství úložiště Richard úložiště Dukovany hlubinné úložiště Dlouhodobá izolace STRATEGIE Z HLEDISKA ŽIVOTNÍHO PROSTŘEDÍ energetické využití zbylé odpady Obr. 1 transmutace VJP Obr. 11 UMÍSTĚNÍ HLAVNÍCH LOKALIT SOUVISEJÍCÍCH KONCEPCÍ NAKLÁDANÍ RAO A VJP S SKLAD VYHOŘELÉHO PALIVA Richard Bratrství Řež Hostim Skalka JE Temelín JE Dukovany Vysvětlivky: NÍZKO A STŘEDNĚ AKTIVNÍODPADY úložiště -v provozu -uzavřené VYHOŘELÉ JADERNÉ PALIVO jaderný reaktor - experimentální -energetika sklad VJP -v provozu -v přípravě -záložní lokalita 7

8 SCHÉMA MULTIBARIÉROVÉHO SYSTÉMU HLUBINNÉHO ÚLOŽIŠTĚ Bariéry, které by musely radionuklidy překonat, aby se dostaly do životního prostředí 5 Horninovéprostředí zemí) (min. 500 m pod OZÁŘENÍZE SKLADU PALIVA 4 Zásypovémateriály schopnost) (silnásorbční 3 Úložný kontejner (hermetický, ušlechtiláocel silné stěny) 2 Povlak palivových kazet (zirkonium) vysoká korozníodolnost 1 Vlastní chemická forma odpadu (keramický nebo kovový materiál) 5 1,2 4 Obr. 10 ULOŽIŠTĚ BRATRSTVÍ ULOŽIŠTĚ RICHARD ULOŽIŠTĚ DUKOVANY ČERNOBYL 8

9 Plán ČERNOBYL bylo zahájeno plánované odstavení 4. bloku před odstavením měl být proveden běžný experiment měl ověřit, jestli elektrický generátor po rychlém ostavení páry bude schopen při svém setrvačném doběhu ještě zhruba 40 sekund napájet čerpadla havarijního chlazení ČERNOBYL Průběh experimentu: v 1hod začalo snižování výkonu reaktoru v 13 h energetický dispečink přerušil experiment v 23 h pokračování experimentu ale jinou nepřipravenou směnou v 23:10 chyba operátora, prudké snížení výkonu, reaktor v nestabilním stavu měl být okamžitě odstaven, ale bylo rozhodnuto pokračovat za každou cenu vytáhli z aktivní zóny tolik regulačních tyčí, že nezbyla rezerva na manipulaci v tomto stavu je provoz zakázán operátoři ale pokračovali dál ČERNOBYL vznikly problémy s udržení tlaku páry, v této situaci by zasáhly automatické havarijní systémy, operátoři je však zlikvidovali v 01:22 si nechali operátoři počítačem vypsat stav reaktoru. Viděli, že počet regulačních tyčí odpovídá necelé polovině povolené hodnoty měli okamžitě reaktor odstavit opět se rozhodli pokračovat dál v 01:23 se dopustili poslední osudové chyby. Zablokovali havarijní signál, který by po uzavření přívodu páry automaticky odstavil reaktor (v rozporu s plánem chtěli mít možnost experiment opakovat) ČERNOBYL v 01:23:40 se operátoři pokusili zasunout regulační tyče ty však byly téměř všechny vytaženy z aktivní zóny v 01:23:44 došlo krátce po sobě ke dvěma mohutným výbuchům, reaktor byl přetlakován tak, že pára při první explozi zvedla horní betonovou desku o váze 1000 t do reaktoru vnikl vzduch, reakcí vodní páry s rozžhaveným grafitem vznikl vodík, který explodoval a rozmetal do okolí část aktivní zóny (uvolnily se asi 4 % radioaktivity) v 02:20 byl požár lokalizován a za další 3 hodiny uhašen (za cenu života 31 hasičů) reaktor pracoval v nestabilním stavu a katastrofa se neodvratně blížila v reaktoru rychle rostla teplota a tlak páry 3.7 HLUK Namibie 9

10 Namibie -noc teplota přes 40 o C stálý vítr dosah zvuku slona 1 km rozloha území cca 3 km 2 Zvuk Zvuk = mechanické vlnění šířící se pružným prostředím teplota přes 4 o C bezvětří dosah zvuku slona 10 km rozloha území cca 300 km 2 (Warrenová L., NationalGeographic, ČR, 3/2004) Zvuk SLUCHOVÉ ÚSTROJÍ SS kmitočet (Hz) INFRAZVUK SLYŠITELNÝ ZVUK ULTRAZVUK velryby sloni komorní a = 440 Hz lidské ucho je nejcitlivější Hz netopýři ( ) sonar sonografie Hlasitost zvuku (db) Hlasitost zvuku (db) hlasitost zvuku se vyjadřuje v decibelech(db) je mírou přenosu energie mechanického vlnění hlasitost zvuku se vyjadřuje v decibelech(db) je mírou přenosu energie mechanického vlnění jedná se o logaritmickou stupnici zvýšení o 3 db = 2x větší hlasitost Zvýšení hlasitosti: krát 100 krát 1000 krát 10

11 Hlasitost zvuku (db) 120 start stíhačky doprava na silnici limit pro den 40 limit pro noc, běžný hovor pohyb listí Hlasitost zvuku (db) oblast akutního poškození sluchu oblast rizika chronických negativních vlivů Překračováníhygienických limitů Jesenice - izofony hluku v noční době Překračování hygienických limitů Ochrana proti hluku - dodržení hygienických limitů 11
