1 ARCHITEKTONICKÁ STUDIE PROJEKTOVÁ ČÁST ZAHRADA V PŘÍRODNÍM M STYLU MATEŘSK SKÁ ŠKOLA LAČNOV OKRES VSETÍN KRAJ ZLÍNSKÝ 2014 / 7 Ing. et Ing. OLDŘICH KARBAN Zahradní a Krajinářsk ská Tvorba

2 TECHNICKÁ ZPRÁVA FILOSOFIE OBNOVY IDENTIFIKAČNÍ ÚDAJE SOUČASNÝ STAV Zahrada leží na rovném terénu a je vymezena opěrnými zídkami, oplocením a komunikací ke hřišti. Obsahuje původní dvojici pískovišť v asfaltových plochách a 7 novějších herních artefaktů. Z toho jsou 4 velké sestavy - věž, vlak, loď se skluzavkami a lanová pyramida. Další tři menší prvky jsou - kolotoč a 2 pružinová hopsadla. V zadní části za budovou školky stojí v rohu zděná garáž od které vedou dlážděné chodníky k pískovišti a vstupu do budovy. V přední části u budovy a plotu je soubor kanalizačních šachet zabírající značnou část plochy. Zeleň tvoří 5 vzrostlých stromů v dobrém stavu, z toho jsou 4 jehličnany a 1 listnáč. Současný stav poskytuje zcela minimální možnost všestranného vyžití a je nejvyšší čas na radikální obnovu. Hřiště slouží zároveň veřejnosti v obci a je stále přístupné. NÁVRH EKO-HŘIŠTĚ Z původní kompozice budou použita lanová pyramida a 3 drobné prvky kolotoč a 2 pružinová hopsadla, která se přesunou Odstraněny budou pískoviště s asfaltovými plochami a spojovací komunikace od garáže. Taktéž se odstraní 3 velké sestavy, které jsou stále funkční k využití jinde v obci. Bude opravena hlavní opěrná zeď, která se využije jako opora nových objektů. Provede se obnova vnějšího vzhledu garáže, která bude sloužit jako altán i operativní sklad mobiliáře. Objekt by měl působit příjemně esteticky, např. pomocí dřevěného obkladu stěn a položení stanové střechy. Dlažba nového chodníku se změní na kamenné šlapáky. Bude nutno upravit kanalizační výstupy proti pronikání zápachu do zahrady. Vlastní kompozice vychází z filosofie přírodních hřišť a bude obsahovat komponenty reprezentující všechny základní přírodní živly země, voda, vzduch a oheň. Nové pískoviště bude mít organický tvar a obrubu z masivních dřevěných sekcí. Vedle pod smrkem bude kruhová lavice z níž bude přehled v celém prostoru. Z hotových typových herních prvků bude dostačující jeden dominantní vertikální multifunkční objekt sestava. Další typové herní objekty budou individuální lezecké či houpací atrakce lanového typu nízkých výšek. Takto budou uplatněny všechny hlavní způsoby pohybu a tyto prvky budou výhradně v dřevěné konstrukci. Využije se dvojice stromů k závěsu houpací sítě mezi nimi. Dále bude použito přírodní dřevo v různé skladbě a velikostech jako přirozené objekty k rozmanitému pohybu. A to jako torzo stromu, skládané či propletené klády, hromada kuláčů, příčné kotouče různých tloušťek a průměrů. Použit bude také kámen v solitérách do lezecké skalky v různých velikostech a tvarech. V terénní modelaci se vytvoří tunel k prolézání. V altánu budou doplněny kreslící tabule a pracovní stůl k tvůrčím hrám. Specifické stavby budou živé vrbové domky - tepee v několika formách. Smyslová plocha mozaika bude obsahovat různé sypké přírodní materiály a hmoty živého či neživého původu. Pěstitelská plocha bude obsahovat kuchyňské byliny léčivky, koření, aromatické, zeleninu či obilniny. Ovocnou funkci doplní záhon jedlých keřů. Dešťové jezírko s oblázky a valouny různých frakcí bude vodním aspektem, doplněno velkými okrasnými trávami. Do jezírka bude ústit kaskáda korýtek s mlýnkem k pouštění vody a větší koryto k vodním hrám kůrových lodiček. K osvěžení ptactva bude sloužit pítko a k jeho zimnímu krmení krmítko. Pro ptactvo se pověsí budky na všechny stromy. K pozorování hmyzu poslouží hmyzí hotel a hmyzí domky. Oheň se uplatní na ohništi se sedátky z kulatiny, v lucerně, pochodni či lampionu. Vítr bude pohybovat větrníkem, vlajkami a zvonkohrou ze dřeva, keramiky či kovu. K tvůrčím úkolům budou kreslící tabule nebo upravená plocha zdi. Multifunkční ploška nabídne místo pro hry kuželky, kuličky, kostky či šachy. Vedle ní pak bude odpočinkové molo. Jiné vnímaní poskytnou akustické prvky zvon, gong, buben či trouba. Taktéž bambusové, dřevěné či kamenné varhany či cimbál. Atraktivním prvkem bude kolekce dřevěných herních artefaktů se zoomotivem z říše hmyzu, plžů, obojživelníků či plazů... INVESTOR OBEC LAČNOV Lačnov Horní Lideč IČ AUTOR Ing. et Ing. OLDŘICH KARBAN Družba Brumov-Bylnice IČ MÍSTO Mateřská škola Lačnov okres Vsetín Lačnov Horní Lideč IČ PARCELY Číslo 395 / 4, výměra 1127 m2, trvalý travní porost Číslo 87, výměra 1385 m2, ostatní plocha Vlastník Obec Lačnov KÚ Lačnov

3 ŠIRŠÍ VZTAHY

4 KATASTRÁLN LNÍ SITUACE

5 INŽENÝRSK ENÝRSKÉ SÍTĚ

6 FOTO DOKUMENTACE

7 SITUACE ŘEŠENÍ SEZNAM OBJEKTŮ : LEGENDA : Navržené objekty Původní objekty Opěrná zídka Chodník šlapákový Živý plot stávající Jehličnan stávající Listnáč stávající Listnáč navržený 1 altán modernizace střechy a fasády obnova designu 2 průlezka pyramida kombinovaná 3 torzo stromu n. spleť kmenů 4 skluzavka dřevěná z masívu 5 krtčí kopec modelace terénu 6 kamenná skalka přelézací 7 tunel trubkový pod kopcem 8 chodník kuláčový z masívu 9 houpačka stojanová 2-místná 10 jezírko dešťové s valouny 11 kaskáda korýtek s mlýnkem 12 artefakt dřevěný ve spirále 13 vrbový tunel prohnutý 14 vrbové teepee velké - iglů 15 vrbové teepee malé - nika 16 houpačka hnízdo 2 sloupky 17 houpací síť mezi stromy 18 ohniště s kruhem sedátek 19 herní šachovnice, kuželky, kostky, kuličky, pískoviště elipsové z kuláčů 21 zvukohra kamenná s trubkou 22 zvukohra dřevěná s trubkou 23 gong plechový ve stojanu 24 buben kůžový ve stojanu 25 lavice kruhová pod smrkem 26 stůl pracovní dřevěný v altánu 27 kuláčová hromada k přelézání 28 molo odpočinkové dřevěné 29 hotel hmyzí multimateriálový 30 domky hmyzí na sloupku 31 pítko ptačí na sloupku 32 krmítko ptačí závěsné 33 budka ptačí na strom více ks 34 chodník smyslový sypaný 35 zahrádka bylinná pěstební 36 zahrádka keřová ovocná 37 stěna kreslící na zídce opěrné 38 zvonkohra závěsná na stojanu 39 větrohra závěsná na stojanu 40 světlohra lampión či lucerna 41 chodník šlapákový kamenný 42 okrasná třešeň n. jabloň, hrušeň 43 rekonstrukce opěrné zdi 44 odstranění dlažeb a objektů 45 terénní úprava se zatravněním

8 MODERNIZACE ALTÁNU A ZÍDKYZ Dokumentace pro územní souhlas PLŮTEK : ZÍDKA : OBJEKT 1 a 43 ALTÁN : SOUČASNÝ STAV Vzor pro záměnu původního pletiva na zdi za dřevo a sjednocení oplocení na zídkách se stylem přírodní zahrady. Povrch vyžadující opravu ve stylu pohledového hladkého betonu. Poslouží jako plocha na venkovní kreslení. Nevhodný design do kompozice nové zahrady v přírodním stylu. Je žádoucí změna fasády, střechy i oken.

9 MODERNIZACE ALTÁNU A ZÍDKYZ Dokumentace pro územní souhlas OBJEKT 1 a 43 SITUACE OBJEKTŮ 1,000 1,500 2,000 STÁVAJÍCÍ ALTÁN STÁVAJÍCÍ OPĚRNÁ ZÍDKA M 1 : 200 / A3

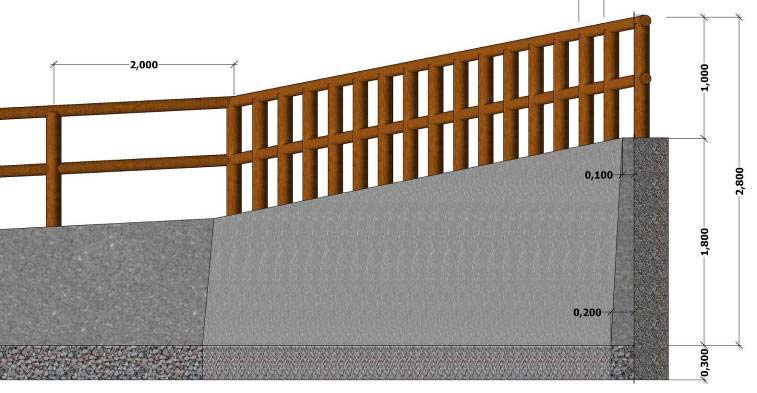

10 MODERNIZACE ALTÁNU A ZÍDKYZ Dokumentace pro územní souhlas OPĚRNÁ ZÍDKA ZÍDKA OBJEKT 43 Pohledový armovaný beton Oprava nevyhovujícího povrchu vrstvou hlazeného pohledového betonu s armaturou kotvenou do stávající zdi. Čelo zdi v mírném náklonu proti svahu pro zvýšení stability, nová vrstva uložena na betonovém základu. Obnova koruny zdi novým betonovým nebo kamenným vyspárovaným záklopem proti zatékání vody. Prodloužení životnosti, zvýšení estetiky, funkce pro grafické hry. Základ Perspektiva Řezopohled Pohled ZÁBRADLÍ Pohledový armovaný beton Základ Jehličnatá kulatina smrk nebo modřín hladká nesoustružená opatřená napouštěcí lazurou. Sloupky kotveny v ocelových pozinkovaných patkách na ose zídky do chemických kotev. Průměr sloupků 13 cm, průměr tyčí 10 cm, délka pole 2 m, výška zábradlí 1 m.

11 MODERNIZACE ALTÁNU A ZÍDKYZ Dokumentace pro územní souhlas Perspektiva A OBJEKT 1 ZAHRADNÍ ALTÁN Pohled A SKLADBA : FASÁDA - obkladová palubka modřínová s povrchovou úpravou napuštěná lazurou. STŘECHA - pálená taška bobrovka barva cihlová na smrkovém krovu s přesahem 75 cm. OKAPY - klempířské prvky měděné nebo v hnědé barvě, vyústění svodu do trativodu. OKNA výměna za rámy v přírodní nebo hnědé barvě. Pohled B Perspektiva B
