2 Injektážní systémy pro stavební objekty Pro dlouhodobé užívání stavebních objektů jsou důležitá pravidelná opatření ohledně údržby a sanace. Injektážní systémy k tomu trvale přispívají. Injektážní hmoty s vysokým výkonem, v kombinaci s optimální technikou pro zpracování, jsou předpoklady pro úspěch injektážních opatření. Odborné projektování a provedení zužitkovávají celou kapacitu výkonu injektážních systémů. Tato brožura Vám prezentuje injektážní systémy pro stavební dílce a stavební objekty za účelem: n Utěsnění trhlin a dutin n Posílení a zesílení n Utěsnění spár n Dodatečné vnější utěsnění prostřednictvím clonové injektáže Získáte obsáhlý přehled o rozmanitých možnostech injektážní technologie. Kombinaci v praxi osvědčených materiálů a efektivních technologií najdete v kompletních systémech. Užitečné pokyny pro aplikaci doplňují informace. Přehledný soupis systémových komponent nemůže nahradit individuální poradenství. Odborní poradci společnosti MC Vám budou stát po boku od okamžiku projektování až po provedení. V případě potřeby budete podpořeni ze strany celostátně činných odborných poradců a aplikačních techniků. Provádějící firmy mohou nechat kvalifikovat svůj personál v našich uznávaných kurzech pro zpracování s externí certifikací. Zvláštní výzvou jsou geotechnické injektáže. Pro tuto speciální oblast má společnost MC připravenou vlastní linii produktů. Informujte se v případě potřeby ohledně injektážních systémů MC-Montan. n Utěsnění a zesílení základové půdy a horniny n Zpevnění základové půdy n Stabilizace a zvednutí stavebních součástí 2

3 Obsah Nemovitosti...Strana 4 Vodní díla...strana 11 Parkovací domy a podzemní garáže...strana 5 Tunely...Strana 12 Průmyslové stavební objekty...strana 6 Betonové nosné plochy...strana 13 Mosty...Strana 7 Štěrkové nosné plochy...strana 14 Stavební díla pro pitnou vodu...strana 8 Stavební jámy a základová půda...strana 15 Stavební díla pro odpadní vodu...strana 9 Systémové komponenty a pokyny pro aplikaci...strana 16 Stavební díla podzemní infrastruktury...strana 10 Pomůcky pro projektování...strana 24 3

4 Nemovitosti Nemovitosti jsou investice, které mají stále stejnou hodnotu, pokud se udržují. Pro investory, vlastníky a uživatele mají funkční, peněžní a reprezentativní hodnotu. Vlhké stěny, popraskané stropy a nestabilní podklady se nechají trvale opravit prostřednictvím minimálně invazivních injektážních opatření pro ochranu a zesílení budovy dříve, než z vad vzejdou větší škody. Příležitostně se musí prostřednictvím injektáže umístit dodatečná utěsnění pod základní nosné desky nebo v jiných místech, která nejsou zvenku přístupná. Injektážní systémy k tomu nabízejí technologické předpoklady. Váš úkol: n Ochrana betonu proti vniknutí škodlivých látek skrz trhliny a dutiny n Zesílení pevnosti v tahu a pevnosti v tlaku stavebních součástí v oblasti trhlin a dutin n Ochrana výztuže v betonu a podobných vestavěných dílů proti korozi n Vytvoření vodotěsnosti vnějších stavebních součástí, obzvlášť v oblasti, které přichází do styku se zemí n Dodatečné utěsnění konstrukcí spár Vaše řešení: Pokud voda nepříznivě ovlivňuje životnost a použitelnost nemovitostí, tak se používá produkt MC-Injekt 2300 top / 2300 rapid, aby zabránil vniknutí škodlivých látek do železobetonu. Silově účinná injektážní opatření jsou prováděna na stavebních součástech z železobetonu a z předpjatého betonu, které jsou namáhány v tahu a tlakem, prostřednictvím produktu MC-Injekt 1264 compact, aby se obnovila stabilita a trvanlivost nosných konstrukcí. Větší dutiny se trvale zesilují prostřednictvím produktu Centricrete HCS. U stavebních objektů, které přichází do styku se zemí, dokáže elastická a bobtnající hydrostrukturní pryskyřice MC-Injekt 3000 HPS převzít utěsňovací úkoly. Také dodatečné utěsnění sousedící základové půdy se může uskutečnit s touto hydrostrukturní pryskyřicí. Produkt MC-Injekt GL-95 TX se obzvlášť osvědčil při dodatečném utěsnění netěsných dilatačních spár ve stavebních objektech, které přicházejí do styku se zemí. 4

5 Parkovací domy a podzemní garáže Parkovací domy a podzemní garáže jsou urbanisticky užívané dopravní stavební objekty se zvláštními namáháními. Na rozdíl od ostatních budov jsou plánovitě vystaveny dynamickým zatížením, povětrnostním vlivům a rozmrazovacím prostředkům. Jakýkoliv druh trhlin je zde obzvlášť kritický. Vnikající voda omezuje užitnost a bezpečnost parkovacích domů. Masivním následným škodám na stavební substanci lze zabránit prostřednictvím injektážních systémů. Vaše řešení: Váš úkol: n Ochrana betonu proti vniknutí škodlivých látek skrz trhliny a dutiny n Zesílení pevnosti v tahu a pevnosti v tlaku betonových součástí n Ochrana výztuže v betonu a vestavěných dílů proti korozi n Vytvoření vodotěsnosti vnějších stavebních součástí, obzvlášť v oblasti, které přichází do styku se zemí n Utěsnění konstrukcí spár n Zesílení stavebních součástí před nanesením povrchových vrstev nebo před lepením lamel z kompozitního materiálu z uhlíkových vláken a matrice epoxidové pryskyřice Pokud voda nepříznivě ovlivňuje životnost a použitelnost parkovacích domů a podzemních garáží, tak se používá produkt MC-Injekt 2300 top / 2300 rapid, aby zabránil vniknutí škodlivých látek do železobetonu a zajistil ochranu proti korozi. Silově účinná injektážní opatření se provádí na stavebních součástech z železobetonu a z předpjatého betonu, které jsou namáhány v tahu a tlakem, prostřednictvím produktu MC-Injekt 1264 compact, aby se obnovila stabilita a trvanlivost nosných konstrukcí. Velké dutiny se efektivně zesilují prostřednictvím produktu Centricrete HCS. U betonových stavebních součástí, které přichází do styku se zemí, dokáže elastická a bobtnající hydrostrukturní pryskyřice MC-Injekt 3000 HPS převzít utěsňovací úkoly. Také dodatečné utěsnění sousedící základové půdy se může uskutečnit s touto hydrostrukturní pryskyřicí. Produkt MC-Injekt GL-95 TX se obzvlášť osvědčil při dodatečném utěsnění netěsných dilatačních spár ve stavebních objektech, které přicházejí do styku se zemí. 5

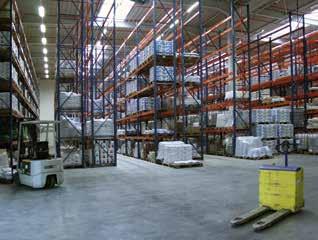

6 Průmyslové stavební objekty Průmyslově využívané stavební objekty žijí z funkčnosti podlahy, která je vystavena statickým a dynamickým zatížením a také chemickým namáháním. K tomu patří také skladové a logistické plochy. Vysokému namáhání odolají betonové plochy pouze tehdy, když jsou těsné, homogenní a rovné. Trvale účinná sanace začíná uvnitř betonové stavební součásti s uzavřením, utěsněním nebo silovým vyplněním trhlin a dutin. Pro speciální zadání úkolů při zesílení základové půdy má společnost MC připravenou celou řadu speciálních produktů. Informujte se ohledně injektážních systémů MC-Montan. Váš úkol: n Ochrana betonu proti vniknutí škodlivých látek skrz trhliny a dutiny n Vytvoření vodotěsnosti n Protikorozní ochrana výztuže n Vytvoření spojení v trhlinách a dutinách s pevností v tlaku a tahu n Injektáž pod pojezdové plochy pro stabilizaci a nivelizaci. Vaše řešení: Silová injektážní opatření s těsnícím účinkem na stavebních součástech z betonu a železobetonu, které jsou zatěžovány v tahu a tlaku, je možné provádět s produktem MC-Injekt 1264 compact. Díky tomu se armovací ocel a podobné vestavěné prvky pevně spojí s betonem. Zvláštní výhoda: Duromerová pryskyřice vytvrdne také pod vlivem dynamické změny zatížení a je necitlivá vůči vlhkosti. Pro elastickou ochranu proti vniknutí škodlivých látek skrz trhliny a dutiny se provádí injektáž prostřednictvím produktu MC-Injekt 2300 top / 2300 rapid. Pro injektáž tuhých trhlin a dutin v betonu je dobře vhodný produkt Centricrete HCS, který má srovnatelné vlastnosti s betonem. 6

7 Mosty Ať už z předpjatého betonu, železobetonu, dusaného betonu nebo zdiva, mosty představují důležitou součást infrastruktury. Narůstající objem dopravy, vyšší zatížení náprav a agresivní vlivy prostředí způsobují narůstající namáhání těchto inženýrských stavebních objektů. Ochrana a zesílení mostů v průběhu prováděných opatření při údržbě a sanaci jsou důležitými úkoly, pro které injektážní systémy nabízí inovační řešení. Váš úkol: n Ochrana betonu proti vniknutí škodlivých látek skrz trhliny a dutiny n Zesílení popraskaného železobetonu s vysokou pevností v tahu n Zesílení betonu s četným výskytem dutin s vysokou pevností v tlaku n Protikorozní ochrana výztuže n Zesílení stavebních součástí před nanesením povrchových vrstev nebo před lepením lamel z kompozitního materiálu z uhlíkových vláken a matrice epoxidové pryskyřice Vaše řešení: Silová injektážní opatření s těsnícím účinkem na stavebních součástech z železobetonu a předpjatého betonu, které jsou zatěžovány v tahu a tlaku, je možné provádět s produktem MC-Injekt 1264 compact. Nízkoviskózní duromerová pryskyřice dosáhne injektážní cíl sama pod vlivem dynamické změny zatížení. Větší dutiny se trvale zesilují prostřednictvím produktu Centricrete HCS. Minerální suspenze má potřebné speciální vlastnosti, které jsou nutné pro zpevnění a zesílení betonu a přírodního kamene. Pro elastické utěsnění trhlin se používá elastomerová pryskyřice MC-Injekt 2300 top / 2300 rapid se svými vynikajícími injektážními vlastnostmi. Plošná promočení u mostních staveb z betonu nebo zdiva, které jsou překryty zemí, se bezpečně utěsňují prostřednictvím produktu MC-Injekt 3000 HPS. Dodatečné utěsnění se může uskutečnit s touto pryskyřicí také v sousedící základové půdě. 7

8 Stavební díla pro pitnou vodu Pitná voda je naší důležitou životní potřebou. Musí se při úpravě, během přepravy a akumulace chránit před znečištěními. Vedle obložení zařízení, vedení a nádrží, musí také jejich stavební substance vyhovovat funkčním nárokům, musí být stabilní a vodotěsná. Zde k tomu navíc přichází požadavky ohledně hygieny vody, které jsou kladeny na opravářské systémy. Pro tyto úkoly byly vyvinuty speciální injektážní pryskyřice. Váš úkol: n Ochrana betonu proti vniknutí škodlivých látek skrz trhliny a dutiny n Utěsnění stavebního tělesa proti infiltracím a exfiltracím n Uzavření trhlin a dutin, aby byly vytvořeny rovné a hygienicky bezvadné a také dobře čistitelné povrchy n Zaplnění vadných míst a dutin v konstrukčním betonu Vaše řešení: Klasické úkoly utěsňující injektáže jsou bezpečně splněny prostřednictvím vyplnění trhlin a dutin s vysoce výkonnou elastomerovou pryskyřicí MC-Injekt 2300 top / 2300 rapid. Vysoce elastický reakční produkt je prokazatelně hygienicky nezávadný, a tak je dobře vhodný pro použití v zařízeních na pitnou vodu. Rovněž hygienicky nezávadný je produkt MC-Injekt 3000 HPS. Hydrostrukturní pryskyřice se vyznačuje pružností a bobtnavostí v trvale vodou namáhaných konstrukcích. Dodatečné utěsnění v sousedící základové půdě se může rovněž uskutečnit s produktem MC-Injekt 3000 HPS. Větší dutiny se mohou efektivně vyplnit s minerální suspenzí Centricrete HCS, a tak mohou zesílit konstrukci. Pro geotechnické injektáže se používají pryskyřice řady MC-Montan Injekt. 8

9 Stavební díla pro odpadní vodu Pro stavební díla pro zpracování odpadních vod se za podmínek vysokého mechanického a chemického namáhání požadují co možná nejdelší doby využití. Tento požadavek je možné splnit pouze s pravidelnými opatřeními při údržbě a sanaci. Přitom se musí dbát na vysoké fyzikální a chemické namáhání stavebních součástí a sanačních produktů. Pro speciální zadání úkolů na stavebních dílech podzemní infrastruktury má společnost MC připravenou celou řadu speciálních produktů. Informujte se ohledně injektážních systémů MC-Montan. Váš úkol: n Utěsnění stavebního tělesa proti infiltracím a exfiltracím n Odstranění výrobou podmíněných vad jako chybných míst a dutin v betonu a zdivu. n Těsnící injektáž injektážních hadiček ve výrobou podmíněných kritických pracovních spárách n Zesílení konstrukce Vaše řešení: Klasické úkoly utěsňující injektáže jsou bezpečně splněny prostřednictvím vyplnění trhlin a dutin s vysoce výkonnou elastomerovou pryskyřicí MC-Injekt 2300 top / 2300 rapid. Vysoce elastický reakční produkt je chemicky odolný a neškodící životnímu prostředí. Větší dutiny se mohou efektivně vyplnit s minerální suspenzí Centricrete HCS, a tak mohou zesílit konstrukci. Vyšší pevnosti nabízí produkt MC-Injekt 1264 compact při rychlejším vytvrzení. Duromerová pryskyřice přesvědčuje kromě toho snášenlivostí s vlhkostí, chemickou odolností a trvanlivostí u silového vyplnění trhlin a dutin. Dodatečné utěsnění sousedící základové půdy se může uskutečnit s produktem MC-Injekt 3000 HPS. Pro geotechnické injektáže se používají pryskyřice řady MC-Montan Injekt. 9

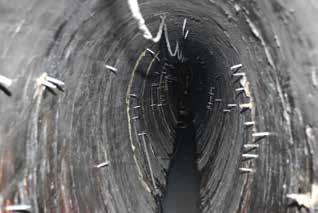

10 Stavební díla podzemní infrastruktury Stavební díla podzemní infrastruktury jsou tepny městského života s různými úkoly. Kanály pro rozvod médií zajišťují náš životní komfort. Při jejich zapojení do základové půdy a do stavebního okolí, je jejich údržba a sanace obzvlášť náročná. Podzemní kanály je často možné zesilovat a utěsňovat prostřednictvím injektáže pouze zevnitř. Minimálně invazivní injektáže šetří přitom náklady, aniž by narušovaly život města. Pro speciální zadání úkolů na stavebních dílech podzemní infrastruktury má společnost MC připravenou celou řadu speciálních produktů. Informujte se ohledně injektážních systémů MC-Montan. Váš úkol: n Zajištění a utěsnění stavebních objektů šachet n Utěsnění trhlin, spár a dutin proti exfiltracím a infiltracím v kanálech n Utěsnění průchodů potrubí n Vnější utěsnění prostřednictvím clonové injektáže n Vyplnění a zesílení základové půdy Vaše řešení: Dutiny ve stavebním díle pro odpadní vodu se mohou efektivně vyplnit s minerální suspenzí Centricrete HCS, a tak mohou zesílit konstrukci. Rychlejší vyvinutí pevnosti nabízí produkt MC-Injekt 1264 compact. Duromerová pryskyřice přesvědčuje kromě toho snášenlivostí s vlhkostí, chemickou odolností a trvanlivostí, když se trhliny a dutiny utěsňují silově. Elastické utěsnění proti vniknutí vody a škodlivých látek nabízí produkt MC-Injekt 2300 top / 2300 rapid. Dodatečné utěsnění sousedící základové půdy se může uskutečnit s produktem MC-Injekt 3000 HPS. Pro geotechnické injektáže se používají pryskyřice řady MC-Montan Injekt. 10

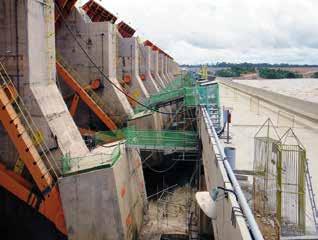

11 Vodní díla Vodní díla jsou důležitá pro získávání energie, zásobování pitnou vodou, lodní dopravu a regulaci ekologického vodního hospodářství. V důsledku toho mají velký význam pro obyvatelstvo, průmysl a životní prostředí. Konstrukční stavební materiály jako beton nebo zdivo musí stejně jako sousedící hornina vyhovět zvláštním požadavkům ohledně stability a nepropustnosti pro vodu. Ochrana, zesílení a utěsnění těchto stavebních objektů jsou proto důležitými úkoly, pro které injektážní systémy nabízejí řešení. Pro speciální zadání úkolů masivních stavebních děl a geotechnických prací má společnost MC připravenou celou řadu speciálních produktů. Informujte se ohledně injektážních systémů MC-Montan. Váš úkol: n Stabilizace a posílení konstrukce n Vytvoření zadané nepropustnosti pro vodu n Utěsnění spár a ploch proti tlakové a netlakové vodě n Vyplnění dutin n Utěsnění a zpevnění sousedící horniny Vaše řešení: Vytvoření vodotěsnosti je mnohonásobnou výzvou, kterou je možné s elastomerovou pryskyřicí MC-Injekt 2300 top / 2300 rapid vyřešit obzvlášť úspěšně. Pro injektáž trhlin a spár v konstrukci nabízí produkt MC-Injekt 2133 flex promyšlenou alternativu. Pro utěsnění dilatačních spár se osvědčila hydrostrukturní pryskyřice MC-Injekt GL-95 TX. Nehomogennosti a dutiny v betonu nebo přírodním kamenu konstrukce mohou být efektivně vyplněny s produktem Centricrete HCS a může tak být zesílena konstrukce. Pro geotechnické injektáže se používají produkty řady MC-Montan Injekt. 11

12 Tunely Stavba tunelů patří k nejnáročnějším inženýrským pracím ve stavebnictví. Tunelové stavby musí vyhovět vysokým požadavkům ohledně pevnosti, nepropustnosti pro vodu a trvanlivosti. Injektážní opatření jsou nezbytně nutnou součástí stavebních prací, protože stavební proces se uskutečňuje pouze v podmíněně plánovatelném vzájemném působení konstrukce, horniny a vody. Pro speciální zadání úkolů ve stavbě tunelů, má společnost MC připravené kompletní portfolio produktů. Další informace na toto téma najdete v brožuře k tunelům, kterou je možné obdržet zvlášť. Váš úkol: n Zajištění a utěsnění startovací a cílové šachty a také zadní části pláště štítu při provádění opatření údržby proti neočekávanému vniknutí vody n Stabilizační a těsnící injektáž pro zajištění zeminy při ražení n Utěsnění zadní části pláště štítu při provádění údržbářských prací při ražení n Ochrana betonu proti vniknutí škodlivých látek skrz trhliny a dutiny n Vytvoření vodotěsnosti a dodatečné utěsnění spár tybinků Vaše řešení: Přechodovou oblast tunelového razicího stroje k základové půdě zajišťuje injektovaný těsnící kruh z produktu MC-Montan Injekt TR-X. Také během ražení může MC-Montan Injekt TR-X zajišťovat utěsnění tunelových trubek a může nesoudržné hornině v kritických oblastech propůjčit stabilitu, například když se musí vyměnit zadní část pláště štítu. Hydrostrukturní pryskyřice se používá také v konstrukci tunelu, aby dodatečně utěsnila plochy a dilatační spáry mezi segmenty tunelu. Injektáže trhlin na betonových stavebních dílech se mohou provést jako pružně těsnící s produktem MC-Injekt 2300 top / 2300 rapid nebo jako silově zesilující s produktem MC-Injekt 1264 compact. Za určitých předpokladů může produkt MC-Injekt 2133 flex přispět k trvalému utěsnění trhlin a spár. Pro geotechnické injektáže se používají pryskyřice řady MC-Montan Injekt. 12

13 Betonové nosné plochy Dopravní plochy jsou důležitou součástí infrastruktury. Jsou základem pro přepravu, skladování a překládání zboží na silnicích, v přístavech, na letištích a na všech sousedících logistických plochách. Vysoce namáhané betonové půdní desky potřebují stabilní nosnou vrstvu. Pro stabilizaci betonových desek ve formě konsolidace podkladu a případně pro zvednutí betonových desek se mohou úspěšně použít injektážní systémy do základové půdy. Váš úkol: n Stabilizace a zajištění polohy betonových desek n Konsolidace podkladu n Vyplnění dutin, puklin a štěrbin n Zvednutí betonových desek n Ochrana před vymíláními, podemíláními Vaše řešení: Pro pevné usazení nebo zvednutí stavebních součástí, a také pro jejich utěsnění z vnější strany, představují pryskyřice MC-Montan Injekt solidní stavební hmoty. Pryskyřice se liší v podstatných technických vlastnostech jako je pevnost, modul přetvoření a reaktivní expanze. Pro stabilizaci a zajištění polohy betonových desek představuje produkt MC-Montan Injekt FF s reaktivní expanzí a s definovanou pevností efektivní řešení. MC-Montan Injekt CB je organominerální hybridní systém, jehož reakci nevlivňuje vlhkost nebo voda, a který dodatečně nabízí požární bezpečnost. Pomocí obou pryskyřic se mohou půdní desky kromě toho zvednout při dávkování přes injektážní tlak. Pokud se má proniknout základovou půdou, aby se naplnily pukliny a dutiny v nesoudržné hornině, tak je nejlépe vhodný produkt MC-Montan Injekt FR / FN / FS s volitelnou dobou reakce. Pryskyřičné systémy řady MC-Montan Injekt se vyznačují ověřenou vlídností vůči životnímu prostředí. 13

14 Štěrkové nosné plochy Kolejové cesty regionálních a státních drah tvoří páteř důležité nabídky infrastruktury pro průmysl a obyvatelstvo. Kvalita železnic je trvale určována přepravní cestou. Systémy lepení štěrku dokážou přispět ke sníženým nákladům na výstavbu a přestavbu, k vyšší bezpečnosti chodu provozu a k nižšímu namáhání vozidla. Zajištění štěrkových ploch je rovněž tak prospěšné na náspech a jiných horninových vrstvách. Váš úkol: n Slepení, stabilizace, zajištění polohy nesoudržné horniny n Slepení, stabilizace, zajištění polohy štěrkových železničních svršků s rychlou zatížitelností n Zapečetění povrchu štěrkových ploch n Vyrovnání štěrkového lože v přechodu mezi pozemními stavebními objekty a umělými stavbami n Zajištění štěrkových loží u prací při kladení kolejí n Vůči životnímu prostředí přívětivé a trvalé omezení porostu Vaše řešení: Pro slepení, stabilizaci a zajištění polohy nesoudržné horniny jsou k dispozici tři pryskyřicové systémy. Největší spektrum výkonu nabízí produkt MC-Ballastbond 70. Tento pryskyřicový systém proniká do štěrkového lože a slepuje zrna kameniva v bodech styku s rychlým nárůstem pevnosti, aniž by negativně ovlivnil jeho drenážní schopnost. Produkt MC-Ballastbond 70 je kromě toho obzvlášť přívětivý vůči životnímu prostředí. MC-Ballastbond 80 je organominerální hybridní systém, jehož reakci nevlivňuje vlhkost nebo voda, a který při nižší pevnosti nabízí vyšší požární bezpečnost. MC-Ballastbond 60 / 60 SC je transparentní duromerový pryskyřičný systém, který dosahuje vysoké pevnosti. 14

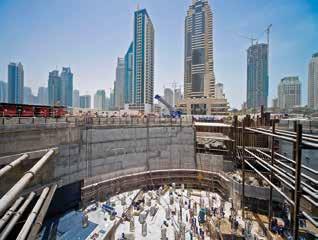

15 Stavební jámy a základová půda Bez stavebního základu není žádný stavební objekt. Dostatečná únosnost základové půdy s jejím rozdílným, vrstvovitým složením a měnícím se výskytem vody je základem pro stabilní stavební díla. Vnikající voda do stavební jámy a dodatečně se sesouvající nesoudržná hornina mohou výrazně narušit stavební proces. Bezpečné stavební poměry a doby stavby zajišťují injektážní systémy společnosti MC. Občas je třeba založení stavebního díla upravovat také dlouho po jeho dokončení. Konsolidující, zesilující a stavební dílo zvedající injektážní technologie řeší tyto problémy spolehlivě. Váš úkol: n Konsolidace a zajištění prostředí, které obklopuje stavební jámu n Zastavení vnikající vody n Vyplnění dutin, puklin a štěrbin n Zesílení a utěsnění základové půdy n Zdvihající injektáže Vaše řešení: Pro zajištění stavebních jam prostřednictvím utěsnění okolní základové půdy se používají rychle tvrdnoucí pryskyřice. Pryskyřice MC-Montan Injekt nabízí jak potřebnou dobrou injektovatelnost, tak také variabilní doby reakce. Je rovněž možné volit reaktivní expanzi. Pro stabilizaci a zajištění polohy prostředí, která obklopují stavební jámu, je univerzálně použitelný produkt MC-Montan Injekt FR / FN / FS. Je nastavitelný na mnoho různých podmínek aplikace. MC-Montan Injekt CB je organominerální hybridní systém, jehož reakci nevlivňuje vlhkost nebo voda. S touto pryskyřicí je možné provádět injektáž základové půdy, skrz kterou se musí později proniknout strojně. Elastické utěsnění zajišťuje produkt MC-Montan Injekt DR / DS s vynikající injektovatelností a s dobrými vazebními silami. 15

16 Systémové komponenty a pokyny pro aplikaci Standardní systémy pro pozemní stavitelství Speciální systémy pro pozemní a podzemní stavitelství ELASTICKÉ UTĚSNĚNÍ Utěsňující injektáž s rozpínavou elastomerovou pryskyřicí ELASTICKÉ UTĚSNĚNÍ Utěsňující injektáž s elastickou rozpínavou pryskyřicí MC-Injekt 2300 top/2300 rapid...strana 17 MC-Injekt 2133 flex...strana 21 BOBTNAJÍCÍ UTĚSNĚNÍ Utěsňující injektáž s bobtnající hydrostrukturní pryskyřicí BOBTNAJÍCÍ UTĚSNĚNÍ Utěsňující injektáž s polymerem zesílenou hydrostrukturní pryskyřicí MC-Injekt 3000 HPS...Strana 18 MC-Injekt GL-95 TX...Strana 22 SILOVÉ UTĚSNĚNÍ Utěsňující injektáž se silovou duromerovou pryskyřicí SILOVÉ UTĚSNĚNÍ Utěsňující injektáž s duromerovou pryskyřicí s tuhou elasticitou MC-Injekt 1264 compact...strana 19 MC-Injekt 2700/2700 L...Strana 23 SILOVÉ VYPLNĚNÍ Silově vyplňující injektáž se zesilující cementovou suspenzí Centricrete HCS...Strana 20 16

17 MC-Injekt 2300 top/2300 rapid ELASTICKÉ UTĚSNĚNÍ Injektáž trhlin, spár, puklin, dutin v n Betonu a železobetonu n Zdivu n Základové půdě s elastickou pryskyřicí pro ochranu stavebních součástí, stavebních objektů, stavebních procesů před vnikající vodou a jinými škodlivými látkami. Výkonové charakteristiky: n Velmi dobrá injektovatelnost n Vytvrzení s necitlivostí vůči vodě n Variabilně nastavitelná doba reakce n Vysoká elasticita a flexibilita při chladu n Dobrá chemická odolnost n Velmi dobrá snášenlivost se životním prostředím n Neovlivňuje kvalitu pitné vody Systémové komponenty: Injektážní hmota Injektážní pumpa MC-Injekt 2300 top/2300 rapid MC-I 510 (pro dlouhé doby zpracování) MC-I 700 (pro krátké a dlouhé doby zpracování) Injektážní pakr MC-Injektionspacker DS 14 MC-Klebepacker Pomocný materiál MC-Injekt 2033 MC-Adhesive PU-solid Oblast aplikace: n Suché, vlhké, mokré a vodonosné stavební díly n Trhliny a pukliny od šířky 0,1 mm n Dilatační spáry a prostorové spáry s omezenou změnou šířky n Horizontální clony ve zdivu n Nesoudržná hornina, základová půda Alternativní injektážní produkty: n MC-Injekt 2300 NV s dlouhou dobou zpracování a s vysokou viskozitou n MC-Fastpack 2300 top se systémem MC-Fastpack 17

18 MC-Injekt 3000 HPS BOBTNAJÍCÍ UTĚSNĚNÍ Injektáž trhlin, spár, dutin v n Betonu a železobetonu n Zdivu n Základové půdě s bobtnající hydrostrukturní pryskyřicí pro ochranu stavebních součástí, stavebních objektů, stavebních procesů před vnikající vodou a jinými škodlivými látkami. Výkonové charakteristiky: n Velmi dobrá injektovatelnost n Rychlá, variabilně nastavitelná doba reakce n Vysoká bobtnavost a elasticita n Dobrá chemická odolnost n Velmi dobrá snášenlivost se životním prostředím n Neovlivňuje kvalitu pitné vody Systémové komponenty: Injektážní hmota MC-Injekt 3000 HPS Injektážní pumpa MC-I 700 Injektážní pakr MC-Injektionspacker LS 18 MC-Schlagpacker Oblast aplikace: n Trvale vlhké, mokré a vodonosné stavební díly n Trhliny a pukliny od šířky 0,1 mm n Dilatační spáry a prostorové spáry s větší změnou šířky n Horizontální clony ve zdivu n Nesoudržná hornina, základová půda Alternativní injektážní produkty: n MC-Injekt GL-95 TX s krátkou dobou reakce 18

19 MC-Injekt 1264 compact SILOVÉ UTĚSNĚNÍ Injektáž trhlin, spár, dutin v n Betonu a železobetonu n Zdivu s pryskyřicí s pevností v tahu a v tlaku pro zesílení formou vytvoření silového spojení a pro ochranu stavebních součástí, stavebních objektů před vnikající vodou a jinými škodlivými látkami. Výkonové charakteristiky: n Dobrá injektovatelnost n Vysoká penetrační aktivita n Vytvrzení s necitlivostí vůči vodě n Vysoká pevnost v tahu a v tlaku n Dobrá chemická odolnost Systémové komponenty: Injektážní hmota MC-Injekt 1264 compact Injektážní pumpa MC-I 510 Injektážní pakr MC-Klebepacker MC-Injektionspacker DS 14 Pomocný materiál MC-Adhesive PU solid Oblast aplikace: n Suché a vlhké stavební součásti n Trhliny a pukliny od šířky 0,2 mm n Dilatační spáry a prostorové spáry s omezenou změnou šířky Alternativní injektážní produkty: n MC-Injekt 1264 TF s nízkou viskozitou n MC-Fastpack 1264 compact se systémem MC-Fastpack n MC-Injekt 2700 / 2700 L s variabilní dobou reakce n MC-Fastpack PU solid pro široké trhliny od 0,5 mm 19

20 Centricrete HCS SILOVÉ VYPLNĚNÍ Injektáž do dutin, trhlin, spár v n Betonu a železobetonu n Zdivu s tlakuvzdornou, minerální suspenzí pro vyztužení formou vytvoření silového spojení a pro ochranu stavebních součástí, stavebních objektů před vnikající vodou a jinými škodlivými látkami. Výkonové charakteristiky: n Dobrá injektovatelnost n Vytvrzení s necitlivostí vůči vodě n Vysoká pevnost v tlaku n Realkalizující účinek n Vysoká odolnost Systémové komponenty: Injektážní hmota Centricrete HCS Injektážní pumpa MC-I 910 Injektážní pakr MC-Schlagpacker MC-Hammerpacker LP 12 Pomocný materiál ombran W Oblast aplikace: n Suché, vlhké a mokré stavební součásti n Trhliny a pukliny od šířky 0,8 mm n Dilatační spáry a prostorové spáry bez změny šířky n Dutiny Alternativní injektážní produkty: n Centricrete UF - ultrajemná cementová suspenze n Injektážní malty Oxal pro zdivo 20

21 MC-Injekt 2133 flex ELASTICKÉ UTĚSNĚNÍ Injektáž trhlin, spár, puklin, dutin v n Betonu a železobetonu n Zdivu n Základové půdě s elastickou pryskyřicí pro ochranu stavebních součástí, stavebních objektů, stavebních procesů před vnikající vodou a jinými škodlivými látkami. Výkonové charakteristiky: n Velmi dobrá injektovatelnost n Jednoduchá jednosložková zpracovatelnost n Expanzivní hloubková penetrace n Vytvrzení s necitlivostí vůči vodě n Vysoká elasticita a flexibilita při chladu n Dobrá chemická odolnost n Velmi dobrá snášenlivost se životním prostředím Systémové komponenty: Injektážní hmota MC-Injekt 2133 flex Injektážní pumpa MC-I 510 Injektážní pakr MC-Injektionspacker DS 14 Oblast aplikace: n Suché, vlhké, mokré a vodonosné stavební díly n Trhliny a pukliny od šířky 0,3 mm n Dilatační spáry a prostorové spáry s omezenou změnou šířky n Nesoudržná hornina, skála Alternativní injektážní produkty: n MC-Injekt 2300 top / 2300 rapid s nízkou viskozitou bez expanze 21

22 MC-Injekt GL-95 TX BOBTNAJÍCÍ UTĚSNĚNÍ Injektáž spár, trhlin, puklin, dutin v n Betonu a železobetonu n Zdivu n Základové půdě s polymery vyztuženou, vysoce reaktivní hydrostrukturní pryskyřicí pro ochranu stavebních součástí, stavebních objektů, stavebních procesů před vnikající vodou a jinými škodlivými látkami. Výkonové charakteristiky: n Velmi dobrá injektovatelnost n Rychlá, variabilně nastavitelná doba reakce n Vysoká bobtnavost a elasticita n Dobrá chemická odolnost n Velmi dobrá snášenlivost se životním prostředím n Neovlivňuje kvalitu pitné vody Systémové komponenty: Injektážní hmota MC-Injekt GL-95 TX Injektážní pumpa MC-I 700 Injektážní pakr MC-Injektionspacker LS 18 MC-Schlagpacker Oblast aplikace: n Trvale vlhké, mokré a vodonosné stavební díly n Trhliny a pukliny od šířky 0,1 mm n Dilatační spáry a prostorové spáry s vyšší změnou šířky n Horizontální clony ve zdivu n Nesoudržná hornina Alternativní injektážní produkty: n MC-Injekt 3000 HPS s nízkou viskozitou 22

23 MC- Injekt 2700/2700 L SILOVÉ UTĚSNĚNÍ Injektáž štěrbin, puklin, dutin v n Skalních zónách n Základové půdě n Stavebních objektech. s pryskyřicí s pevností v tahu a v tlaku pro zesílení formou vytvoření silového spojení a pro ochranu stavebních součástí, stavebních objektů před vnikající vodou a jinými škodlivými látkami a také pro zajištění stavebních jam proti dovnitř proudící vodě a proti závalu podloží. Výkonové charakteristiky: n Dobrá injektovatelnost n Variabilně nastavitelná doba reakce n Vysoká pevnost v tlaku a v tahu n Dobrá chemická odolnost n Velmi dobrá snášenlivost se životním prostředím n Neovlivňuje kvalitu pitné vody Systémové komponenty: Injektážní hmota MC-Injekt 2700/2700 L Injektážní pumpa MC-I 700 (pro krátké a dlouhé doby zpracování) Injektážní pakr MC-Injektionspacker LS 18 Injektážní trysky Oblast aplikace: n Utěsnění a zpevnění horniny a stavebních objektů proti tlakové vodě n Stabilizace základové půdy n Zvýšení únosnosti základové půdy a také základových desek a fundamentů n Utěsnění a zesílení dutin a trhlin v betonu a zdivu n Utěsnění statických spár bez pohybu Alternativní injektážní produkty: n MC-Montan Injekt FR/FN/FS 23

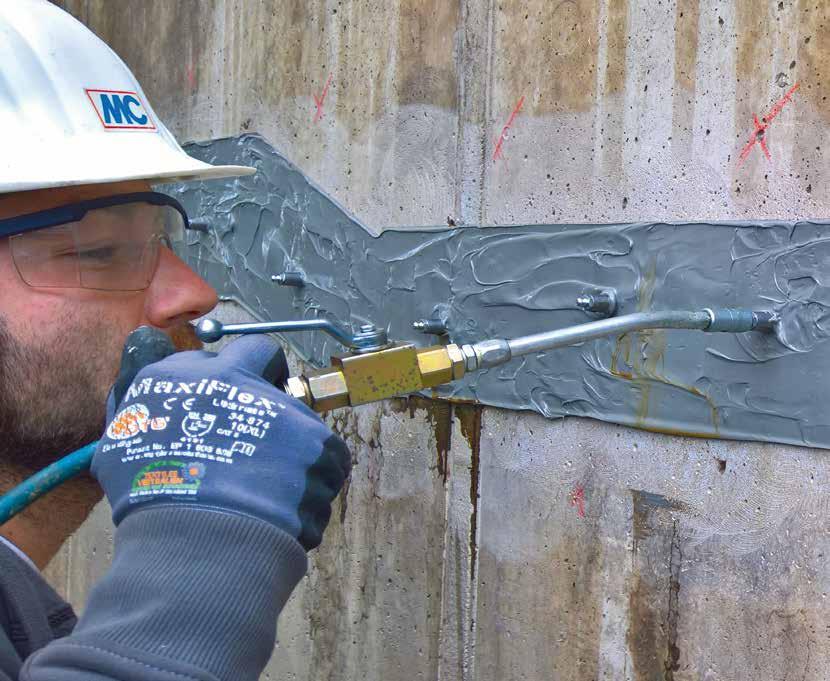

24 Techniky zpracování pro vyplnění trhlin, dutin, spár a základové půdy Vyplnění stavebních součástí ze strany povrchu Suché a omezeně vlhké trhliny ve stavebních součástech se mohou plnit ze strany povrchu. Pro injektáž se lepí nalepovací pakry na připravený povrch. Vzdálenost má odpovídat hloubce trhliny (až max. 60 cm). Povrch trhliny je třeba uzavřít. Z obou stran přístupné trhliny je třeba uzavřít z obou stran. Od 60 cm se mohou ucpat také s nalepovacími pakry, aby se optimalizoval stupeň naplnění. Na vodorovných, lehce nakloněných plochách se mohou trhliny vyplňovat bez použití tlaku ze strany povrchu. Pro plynulý tok materiálu má být podél trhliny veden řez, do kterého se dá hmota pro zaplnění trhliny. Další informace obsahují údaje k provedení pro příslušnou injektážní hmotu. Nalepovací pakr: Připevnění nalepovacích pakrů na povrchu stavebních součástí s rozestupem, který odpovídá hloubce trhliny (s uzavřením povrchu) Gravitační plnění: Gravitační plnění se uskuteční bez použití tlaku (bez pakru). Široké trhliny se mohou plnit přímo. Úzké trhliny se mohou rozříznout a poté naplnit. Plnění stavebních součástí prostřednictvím vrtaných kanálů Vodonosné trhliny a dutiny ve stavebních součástech se mohou plnit prostřednictvím vrtaných kanálů. Pro injektáž se otvory zakládají pod určitým úhlem tak, že otvory trhlinu nebo dutinu křižují. Vzdálenost otvorů má přitom odpovídat poloviční hloubce trhliny (až max. 60 cm). Další informace obsahují údaje k provedení pro příslušnou injektážní hmotu. Vrtaný pakr: Připevnění vrtaných pakrů ve vrtaných otvorech ve vzdálenosti, která odpovídá polovině hloubky trhliny - střídavě z obou stran trhliny (zpravidla bez uzavření povrchu) Vrtaný pakr: Připevnění vrtaných pakrů ve vrtaných otvorech (zpravidla bez uzavření povrchu) 24

25 Injektáž spár Vodonosné dilatační spáry nebo prostorové spáry se mohou plnit pomocí vrtaných kanálů nebo injektážních hadic. Pro injektáž pomocí vrtaných kanálů se otvory zakládají pod určitým úhlem tak, aby křížily spáru nebo aby narazily na médium na zadní straně. Vzdálenost otvorů má u dilatačních spár odpovídat poloviční tloušťce stavební součásti (až max. 60 cm). Pro injektáž prostorových spár jsou možné výrazně větší vzdálenosti pakrů, v souladu s trasami tekoucí hmoty. Další informace obsahují údaje k provedení pro příslušnou injektážní hmotu. Injektáž pomocí vrtaného pakru a injektáž pomocí hadičky: Uspořádání pakrů ve vzdálenosti, která odpovídá polovině tloušťky stavební součásti, ke spáře a mezi sebou, pod úhlem Injektáž pracovních spár pomocí hadiček. Vrtaný pakr: Uspořádání pakrů u dilatačních spár s křížením těsnícího pásu. Varianta Bez perforace těsnícího pásuviz další bod, Dodatečné plošné utěsnění. Dodatečné plošné utěsnění Provlhlé stavební součásti se mohou dodatečně utěsnit zvenku (clonová injektáž) nebo prostřednictvím bariérové vrstvy (horizontálně a vertikálně). K tomu se připraví vrtané kanály, které pronikají skrz stavební součást (vyobrazení vlevo), nebo které spáry překřižují (vyobrazení vpravo). Vrtaný pakr: Uspořádání pakrů u betonových ploch Vrtaný pakr: Uspořádání pakrů u zdiva 25

26 Složení injektážních produktů a oblasti aplikace MC-Injekt 2300 top/2300 rapid MC-Fastpack 2300 top MC-Injekt 2300 NV MC-Injekt 2133 flex MC-Injekt 1264 compact MC-Fastpack 1264 compact MC-Injekt 1264 TF Centricete HCS Centricete UF MC-Injekt 3000 HPS MC-Injekt GL-95/GL-95 TX MC-Injekt 2700/2700 L MC-Fastpack 2700 MC-Fastpack PU solid Součást Ochrana proti vnikání vody a škodlivých látek elastické pevné Silové zesílení Stavební spáry Ochrana proti vnikání vody a škodlivých látek elastické pevné Silové zesílení Základová půda Utěsnění proti vnikání vody a škodlivých látek elastické pevné Zesílení dobře vhodné / podmíněně vhodné / nedoporučuje se 26

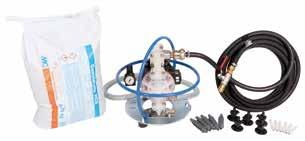

27 Složení injektážních produktů, injektážní pumpy a pakry MC-Injekt 2300 top/2300 rapid MC-Fastpack 2300 top MC-Injekt 2300 NV MC-Injekt 2133 flex MC-Injekt 1264 compact MC-Fastpack 1264 compact MC-Injekt 1264 TF Centricete HCS Centricete UF MC-Injekt 3000 HPS MC-Injekt GL-95/GL-95 TX MC-Injekt 2700/2700 L MC-Fastpack 2700 MC-Fastpack PU solid Injektážní pumpa MC-I 510 Jednosložková vysokotlaká pístová pumpa Rozsah tlaku: až 264 bar MC-I 700 Dvousložková vysokotlaká pístová pumpa Rozsah tlaku: až 200 bar MC-I 910 Jednosložková nízkotlaková membránová pumpa Rozsah tlaku: až 8 bar MC-Fastpack Power-Tool Dvousložková nízkotlaková pístová pumpa Rozsah tlaku: až 20 bar Pakr MC-Injektionspacker DS 14 Hliníkový šroubovací pakr pro otvory 14 mm s kulovou hlavou Rozsah tlaku: cca 10 až 200 bar MC-Injektionspacker LS 18 Ocelový šroubovací pakr pro otvory 18 mm (délka 300 mm) s plochou hlavou Rozsah tlaku: cca 5 až 200 bar MC-Klebepacker Ocelový nalepovací pakr s kulovou hlavou Rozsah tlaku: cca 10 až 60 bar MC-Schlagpacker Plastový narážecí pakr pro otvory 1618 mm s hrdlem s rychlospojkou Rozsah tlaku: cca 1 až 30 bar MC-Hammerpacker LP 12 Plastový narážecí pakr pro otvory 12 mm s hrdlem s rychlospojkou Rozsah tlaku: cca 1 až 50 bar MC-Surfacepacker LP Plastový nalepovací pakr se systémem rychlospojky Rozsah tlaku: 0 až 30 bar dobře vhodné / podmíněně vhodné / nedoporučuje se 27
