Smykové trny Schöck typ ESD

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "Smykové trny Schöck typ ESD"

Transkript

1 Smykové trny Schöck typ kombinované pouzdro HK kombinované pouzdro HS pouzdro HSQ ED (pozinkovaný) ED (z nerezové oceli) -B Systémy jednoduchých trnů Schöck Obsah strana Typy a označení Příklady použití Rozměry 40 Ochrana proti korozi / posuv ve směru kolmém k ose trnu 41 Dimenzování / přídavná stavební výztuž Montážní návod

2 Smykové trny Schöck typ Typy a označení Trnové systémy skládající se z trnu a pouzdra Označení Trnový systém -S d/l Jednoduchý trn (ED) z nerezové oceli s kombinovaným pouzdrem -HS z nerezové oceli x -SQ d/l Jednoduchý trn (ED) z nerezové oceli s pouzdrem -HSQ z nerezové oceli umožňující i posuv kolmo k ose trnu y x -K d/l-dm Jednoduchý trn (ED) z nerezové nebo pozinkované oceli ST52 s kombinovaným pouzdrem -HK z plastu x -B d/l-dm Jednoduchý trn (ED) z nerezové nebo pozinkované oceli ST52 s pouzdrem z plastu x Značky: d L průměr trnu: 20, 22, 25 nebo 30 mm délka trnu: 300 mm u trnů s průměrem 20, 22, mm u trnů s průměrem 30 DM materiál trnu: A4 - nerezová ocel fv - pozinkovaná ocel ST52 Typové označení v projektové dokumentaci (statika, podklady pro výběrová řízení, prováděcí výkresy, objednávky) např.: -K 20/300-A4 Typ trnu Materiál a tvar pouzdra Průměr trnu Délka trnu Materiál trnu 36

3 Smykové trny Schöck typ Typy a označení Komponenty dodávané i jednotlivě Označení Prvek ED d/l-dm Jednoduchý trn (ED) z nerezové nebo pozinkované oceli ST52 -HS d/l Kombinované pouzdro z nerezové oceli -HSQ d/l Pouzdro z nerezové oceli umožňující i posuv kolmo k ose trnu -HK d/l Kombinované pouzdro z plastu Značky: d L průměr trnu: 20, 22, 25 nebo 30 mm délka trnu: 300 mm u trnů s průměrem 20, 22, mm u trnů s průměrem 30 DM materiál trnu: A4 - nerezová ocel fv - pozinkovaná ocel ST52 37

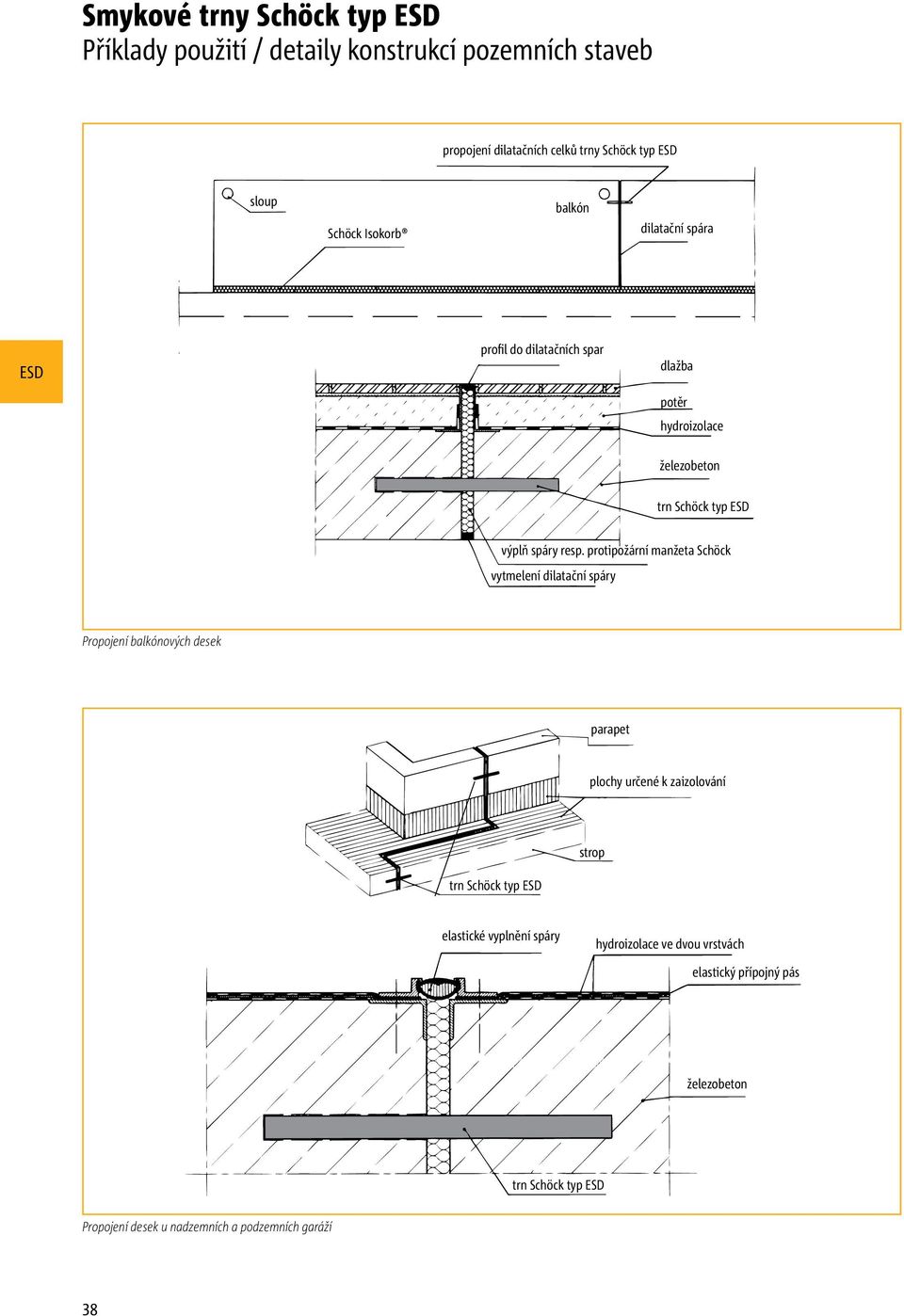

4 Smykové trny Schöck typ Příklady použití / detaily konstrukcí pozemních staveb propojení dilatačních celků trny Schöck typ sloup Schöck Isokorb balkón dilatační spára profil do dilatačních spar dlažba potěr hydroizolace železobeton trn Schöck typ výplň spáry resp. protipožární manžeta Schöck vytmelení dilatační spáry Propojení balkónových desek parapet plochy určené k zaizolování strop trn Schöck typ elastické vyplnění spáry hydroizolace ve dvou vrstvách elastický přípojný pás železobeton trn Schöck typ Propojení desek u nadzemních a podzemních garáží 38

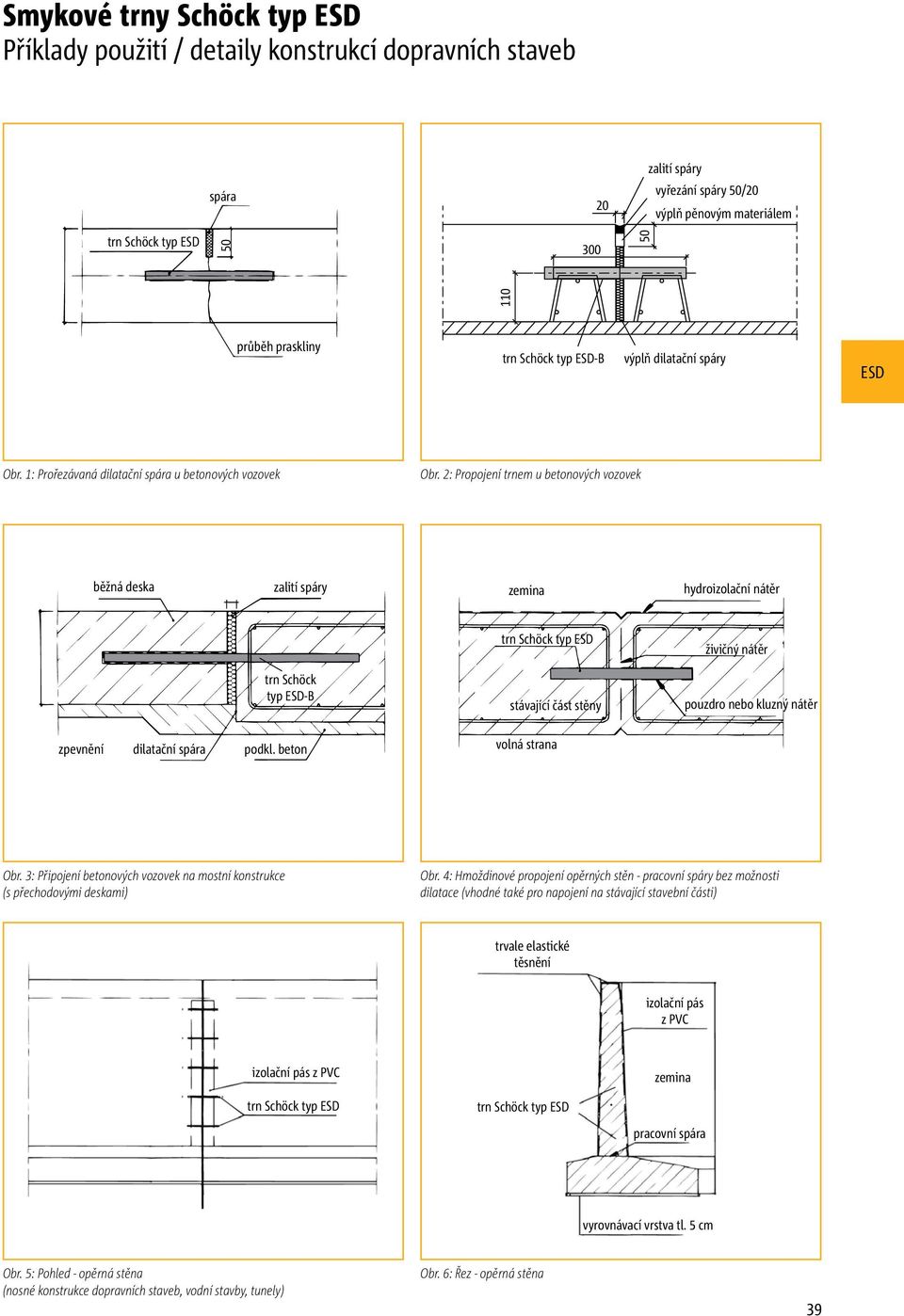

5 Smykové trny Schöck typ Příklady použití / detaily konstrukcí dopravních staveb spára 20 zalití spáry vyřezání spáry 50/20 výplň pěnovým materiálem trn Schöck typ průběh praskliny trn Schöck typ -B výplň dilatační spáry Obr. 1: Prořezávaná dilatační spára u betonových vozovek Obr. 2: Propojení trnem u betonových vozovek běžná deska zalití spáry zemina hydroizolační nátěr trn Schöck typ živičný nátěr trn Schöck typ -B stávající část stěny pouzdro nebo kluzný nátěr zpevnění dilatační spára podkl. beton volná strana Obr. 3: Připojení betonových vozovek na mostní konstrukce (s přechodovými deskami) Obr. 4: Hmoždinové propojení opěrných stěn - pracovní spáry bez možnosti dilatace (vhodné také pro napojení na stávající stavební části) trvale elastické těsnění izolační pás z PVC izolační pás z PVC trn Schöck typ trn Schöck typ zemina pracovní spára vyrovnávací vrstva tl. 5 cm Obr. 5: Pohled - opěrná stěna (nosné konstrukce dopravních staveb, vodní stavby, tunely) Obr. 6: Řez - opěrná stěna 39

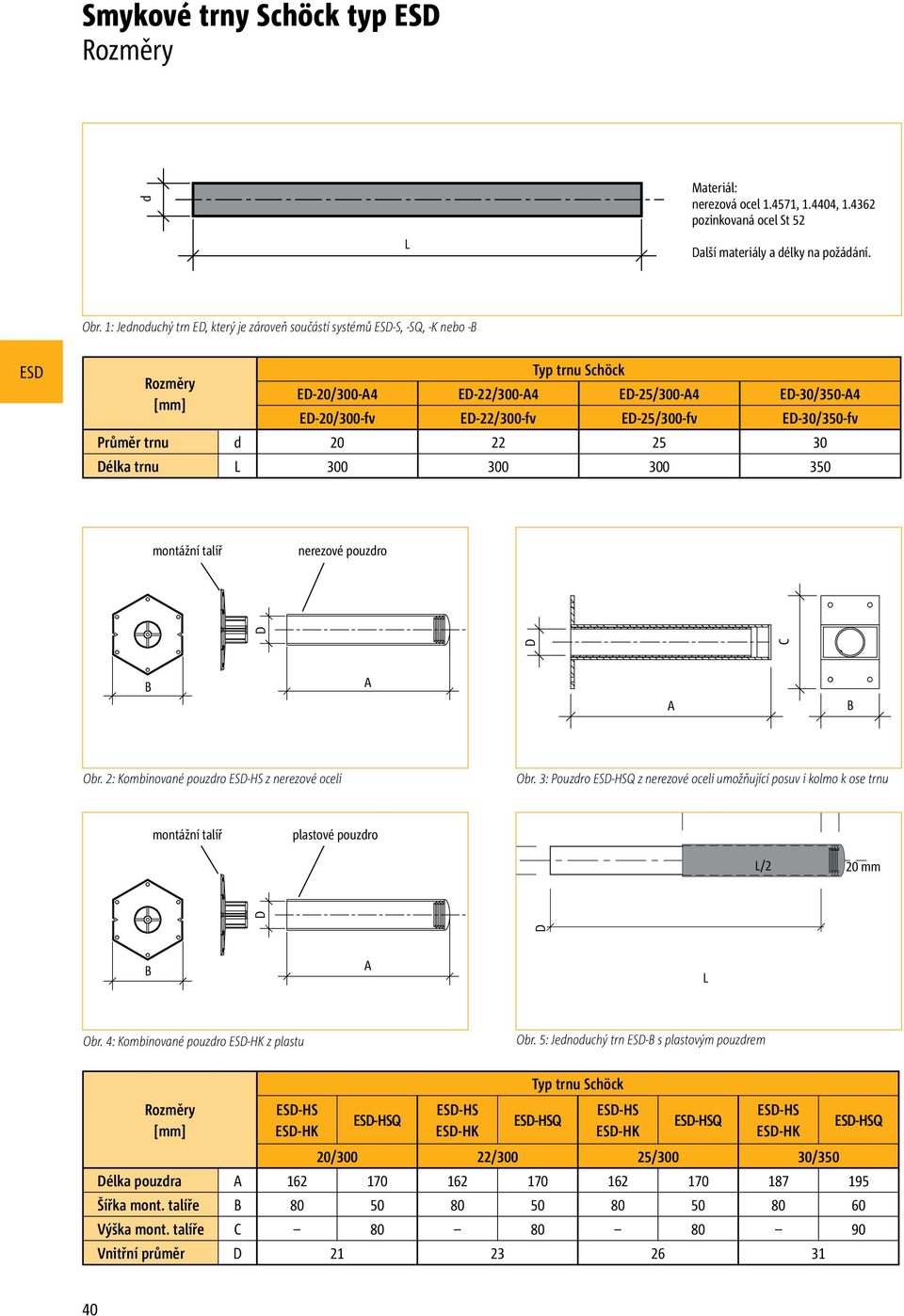

6 Smykové trny Schöck typ Rozměry d L Materiál: nerezová ocel , , pozinkovaná ocel St 52 Další materiály a délky na požádání. Obr. 1: Jednoduchý trn ED, který je zároveň součástí systémů -S, -SQ, -K nebo -B Typ trnu Schöck Rozměry ED-20/300-A4 ED-22/300-A4 ED-25/300-A4 ED-30/350-A4 ED-20/300-fv ED-22/300-fv ED-25/300-fv ED-30/350-fv Průměr trnu d Délka trnu L montážní talíř nerezové pouzdro D C D B A A B Obr. 2: Kombinované pouzdro -HS z nerezové oceli Obr. 3: Pouzdro -HSQ z nerezové oceli umožňující posuv i kolmo k ose trnu montážní talíř plastové pouzdro L/2 20 mm D D B A L Obr. 4: Kombinované pouzdro -HK z plastu Obr. 5: Jednoduchý trn -B s plastovým pouzdrem Typ trnu Schöck Rozměry -HS -HS -HS -HS -HSQ -HSQ -HSQ -HK -HK -HK -HK -HSQ 20/300 22/300 25/300 30/350 Délka pouzdra A Šířka mont. talíře B Výška mont. talíře C Vnitřní průměr D

7 Smykové trny Schöck typ Ochrana proti korozi / možnost posuvu ve směru kolmém k ose trnu Ochrana proti korozi Staticky důležité konstrukce běžnych pozemních a dopravních staveb je nutno projektovat tak, aby měly životnost (použitelnost) minimálně 50 let. V následující tabulce jsou uvedeny materiály a odpovídající trnové systémy vhodné pro různé případy použití. Pro montáž do stávajících betonových konstrukcí doporučujeme trn -A4, jelikož jej lze snadněji zabudovat. Použití Vhodné materiály Vhodné trnové systémy Suché místnosti ST 52 -B -fv -K -fv Vlhké místnosti, exteriér, přímořské oblasti, konstrukce v prostředí s mírnou koncentrací chloridů a oxidu siřičitého Podmínky dle třídy odolnosti proti korozi III atest státní zkušebny č. Z nerezové oceli materiál č.: , S -SQ -B -A4 -K -A4 všechny SLD Posuv ve směru kolmém k ose trnu Posuv ve směru kolmém k ose trnu u pouzdra -SQ v závislosti na průměru trnu ø 20 : ±9,5 ø 22 : ±9,0 ø 25 : ±7,0 ø 30 : ±10,0 41

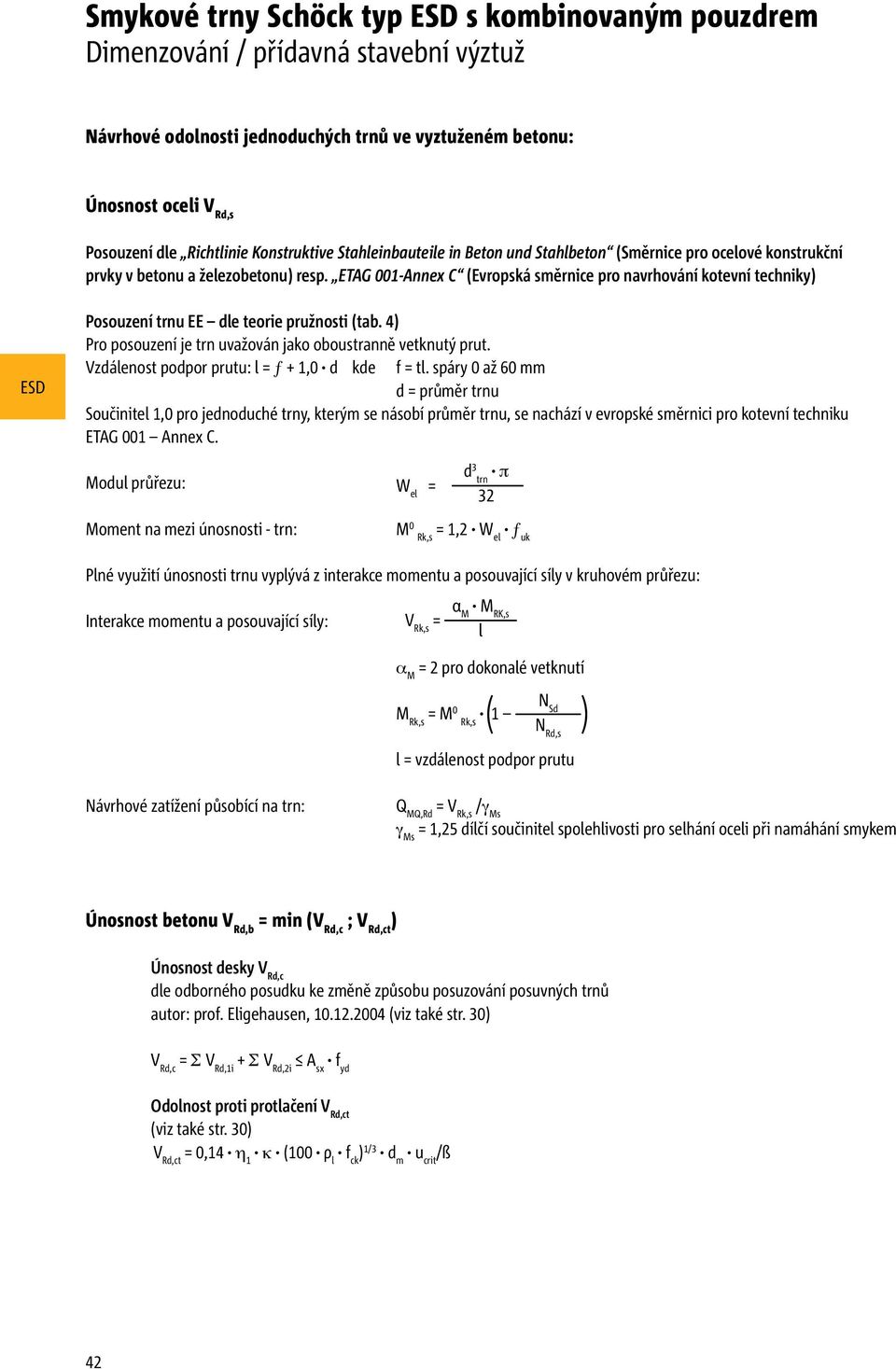

8 Smykové trny Schöck typ s kombinovaným pouzdrem Dimenzování / přídavná stavební výztuž Návrhové odolnosti jednoduchých trnů ve vyztuženém betonu: Únosnost oceli V Rd,s Posouzení dle Richtlinie Konstruktive Stahleinbauteile in Beton und Stahlbeton (Směrnice pro ocelové konstrukční prvky v betonu a železobetonu) resp. ETAG 001-Annex C (Evropská směrnice pro navrhování kotevní techniky) Posouzení trnu EE dle teorie pružnosti (tab. 4) Pro posouzení je trn uvažován jako oboustranně vetknutý prut. Vzdálenost podpor prutu: l = ƒ + 1,0 d kde f = tl. spáry 0 až 60 mm d = průměr trnu Součinitel 1,0 pro jednoduché trny, kterým se násobí průměr trnu, se nachází v evropské směrnici pro kotevní techniku ETAG 001 Annex C. Modul průřezu: W el = d3 π trn 32 Moment na mezi únosnosti - trn: M 0 Rk,s = 1,2 W el ƒ uk Plné využití únosnosti trnu vyplývá z interakce momentu a posouvající síly v kruhovém průřezu: Interakce momentu a posouvající síly: V Rk,s = α M M RK,s l α M = 2 pro dokonalé vetknutí M Rk,s = M 0 Rk,s 1 N ( Sd N Rd,s ) l = vzdálenost podpor prutu Návrhové zatížení působící na trn: Q MQ,Rd = V Rk,s /γ Ms γ Ms = 1,25 dílčí součinitel spolehlivosti pro selhání oceli při namáhání smykem Únosnost betonu V Rd,b = min (V Rd,c ; V Rd,ct ) Únosnost desky V Rd,c dle odborného posudku ke změně způsobu posuzování posuvných trnů autor: prof. Eligehausen, (viz také str. 30) V Rd,c = Σ V Rd,1i + Σ V Rd,2i A sx f yd Odolnost proti protlačení V Rd,ct (viz také str. 30) V Rd,ct = 0,14 η 1 κ (100 ρ l f ck ) 1/3 d m u crit /ß 42

9 Smykové trny Schöck typ s kombinovaným pouzdrem Dimenzování / přídavná stavební výztuž Popis veličin: A sx A sx : otevřené třmínky tvaru U A sy : podélná výztuž l c1 : osová vzdálenost prvních dvou třmínků h min : minimální tloušťka desky e crit : kritická vzdálenost trnů mezi sebou e R,crit : kritická vzdálenost trnů od okraje W : modul průřezu - trn d m : střední účinná výška f : tloušťka spáry D : průměr trnu kotevní délka l b,net l c1 l c1 + 3 d m A sy kotevní délka l b,net Minimální rozměry stavebních konstrukcí Typ trnu Schöck Průměr trnu D Vzdálenost otevřených třmínků l c1 Tloušťka desky h min Vzdálenost trnů mezi sebou e u,crit Vzdálenost trnů od okraje e R,crit

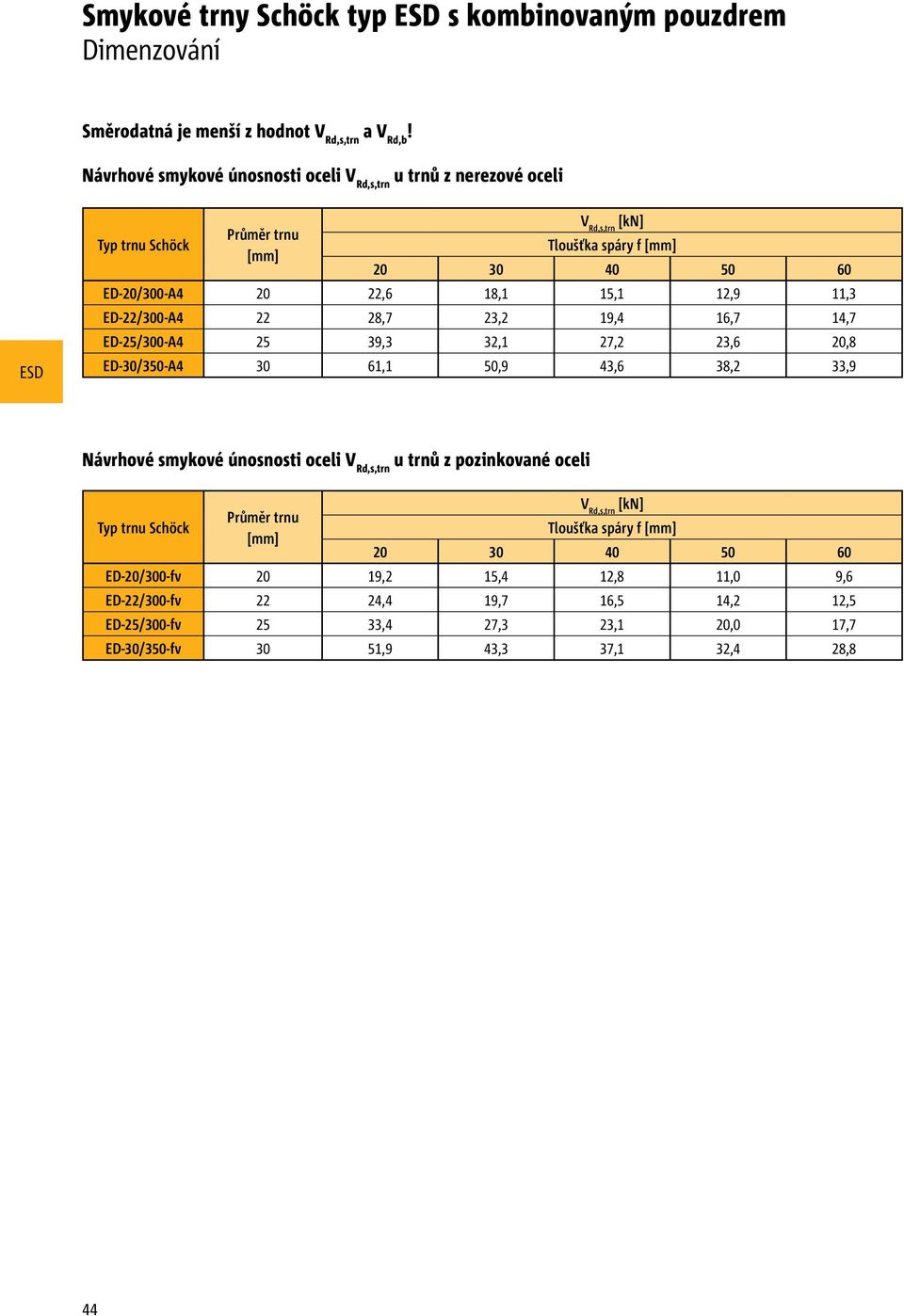

10 Smykové trny Schöck typ s kombinovaným pouzdrem Dimenzování Směrodatná je menší z hodnot V Rd,s,trn a V Rd,b! Návrhové smykové únosnosti oceli V Rd,s,trn u trnů z nerezové oceli Typ trnu Schöck Průměr trnu V Rd,s,trn [kn] Tloušťka spáry f ED-20/300-A ,6 18,1 15,1 12,9 11,3 ED-22/300-A ,7 23,2 19,4 16,7 14,7 ED-25/300-A ,3 32,1 27,2 23,6 20,8 ED-30/350-A ,1 50,9 43,6 38,2 33,9 Návrhové smykové únosnosti oceli V Rd,s,trn u trnů z pozinkované oceli Typ trnu Schöck Průměr trnu V Rd,s,trn [kn] Tloušťka spáry f ED-20/300-fv 20 19,2 15,4 12,8 11,0 9,6 ED-22/300-fv 22 24,4 19,7 16,5 14,2 12,5 ED-25/300-fv 25 33,4 27,3 23,1 20,0 17,7 ED-30/350-fv 30 51,9 43,3 37,1 32,4 28,8 44

11 Smykové trny Schöck typ s kombinovaným pouzdrem Přídavná stavební výztuž Návrhové smykové únosnosti betonu V Rd,b se zohledněním přídavné stavební výztuže Typ trnu Schöck Tloušťka desky V Rd,b 1) [kn] C20/25 V Rd,b 1) [kn] C30/37 Přídavná stavební výztuž Σ A sx Σ A sy Vzdál. třmínků l c ,4 17,6 2 ø 10 2 ø ,6 22,4 2 ø 12 4 ø ,6 19,1 2 ø 10 2 ø ,1 25, ,2 26, ,3 27, ,3 28,9 2 ø 12 4 ø ,4 27,5 2 ø 12 4 ø ,9 34,3 2 ø 14 4 ø ,6 37, ,9 38, ,6 38,7 2 ø 16 4 ø ,9 48,9 2 ø 16 4 ø ,5 52, ,1 55, ,6 56, ,1 57, ,7 58,0 2 ø 16 4 ø ) Směrodatná je menší z hodnot V Rd,s,trn a V Rd,b! 45

12 Smykové trny Schöck typ Montážní návod Typ ED Typ -B 1 Typ -K Typ -S 2A Typ -SQ 2B 3 2C 2D

13 Smykové trny Schöck typ Montážní návod A 30 mm 30 mm ls ls 11B
