2 manuál Popis Modul je systémový modul přímo na ústřednu a slouţí pro připojení do GSM sítě. Použití Přenos na PCO Vše na PCO se programuje v ústředně a modul slouţí pouze pro vstup do GSM sítě. Na PCO se zprávy přenáší hlasovým kanálem v pulzním formátu 4/2 nebo CID. SMS - informace o stavu Modul můţe přenášet SMS o stavu systému na mobilní telefon. Text SMS je český a názvy podsystémů, zón a uţivatelů jsou převzaty z ústředny (klávesnic). Lze přenášet SMS o stavu: POPLACH, ZAPNUTO / VYPNUTO, PORUCHA, OBNOVA. GPRS - přenos dat pro WINLOAD, NEWARE Pomocí funkce GPRS je moţný přenos dat 48Kbit/s mezi ústřednou a programem WINLOAD nebo NEWARE. Pro toto spojení je nutné, aby SIM karta měla veřejnou IP adresu. SMS - ovládání ústředny Pomocí zpráv SMS lze ústřednu ZAPNOUT / VYPNOUT. Funkce Kontrola komunikace s ústřednou V okamţiku, kdy PSC100 ztratí komunikaci s ústřednou pošle na PCO zprávu o této poruše. Detekce zarušení Pokud je detekováno zarušení GSM pásma je vyvolána porucha a ústředna můţe předat zprávu na PCO po pevné lince (pokud je připojena). Související zařízení Vlastnosti Kompatibilita SMS Připojení do 2m Připojení do 300m Napájení Odběr Výstupní výkon EVO48 v1.4 a vyšší EVO192 v1.4 a vyšší EVO641, EVO641R v1.4 a vyšší SPECTRA SP 5500, 6000, 7000 v3.0 a výš MAGELLAN 5000, 5050 v3.0 a vyšší K32LCD v1.10 a vyšší aţ na 16 telefonů tel. číslo k jednomu nebo více podsystémům poplach, zapnutí / vypnutí, porucha / obnova. popis podsystémů, uţivatelů a zón, se kopírují z textů zadaných pro LCD klávesnice Přímo na konektor EBUS Pomocí modulu CVT485 Z konektoru EBUS 50mA v klidu, započítat do odběru ústředny špičkově při vysílání 1A (do 10sec.) (pokryje baterie ústředny, není potřeba počítat do odběru) 2W 850 / 900 MHz Pracovní teplota 0 50 C Kryptování dat Konektor IN-field program SMS protokol Síť - spojení 1W 1800 / 1900 MHz 128-bit (MD5 a RC4), 256-bit (AES) Pro připojení I307 za účelem upgrade firmware IP100 8-bit nebo 16-bit Lokální síť Pevná veřejná IP adresa VDMP3 Informace o stavu Pokud se osadí hlasovým modulem VDMP3 je moţné, aby se přes GSM přenášely hlasové zprávy. V okamţiku, kdy v systému vznikne poplach, zavolá VDMP3 na první telefonní číslo uţivatele a nahlásí podsystém a zóny kde vznikl poplach. Přenos poplach, panik Přednastavené hlasové zprávy stav, podsystém, zóna Na telefonní čísla 8 Ovládání ústředny a PGM Volat na modul VDMP3 je moţné PŘÍMO po nastaveném počtu zvonění modul zvedne a hlasově poţádá o zadání kódu nebo OBEJITÍM ZÁZNAMNÍKU v případě, ţe za ústřednou je zařízení, které zvedá telefonní linku dříve neţ ústředna. (Modul VDMP3 je moţné připojit jak na tak na ústřednu. VDMP3 na je určen pro telefonní komunikaci GSM a VDMP3 připojený na ústřednu je určen pro telefonní linku připojenou na svorky ústředny RING a TIP.) Síť GSM 3sec. blik připojeno do GSM 1sec. blik nemá síť GSM svítí - volání Tlačítko pro výběr pásma 850/900/1800/1900MHz NESAHAT Nechte automatický výběr pásma Stav červená vadná komunikace s ústřednou RX data z ústředny TX data do ústředny Signál 1LED slabý signál 2LED dobrý signál 3LED plný signál CVT485 Maximální vzdálenost mezi ústřednou a je 2m. Pokud 2m kabelu nestačí a je potřeba instalovat dále musí se pouţít převodník CVT485. je potom moţné instalovat aţ do vzdálenosti 300m. EXT2 Prodluţovací kabel pro anténu 1,5m s instalační konzolou. Zarušení svítí detekováno rušení GSM pásma Spojení GPRS svítí komunikace povolena WatchDog bliká - komunikuje 1sec. blik OK Pomalu bliká Stav + bliká Síť GSM není SIM Pomalu bliká Stav + Síť GSM off vadné napájení strana 2 VARIANT plus spol. s r.o.

3 Instalace manuál Výběr místa Modul, je dodáván s vlastním plechovým boxem, na kterém je umístěn konektor pro připojení antény. Při výběru místa pro instalaci je potřeba zohlednit pracovní teplotu 0-50 C. Vţdy před provedením instalace zkontrolujte sílu GSM signálu. Modul není určen pro instalaci do boxu ústředny. Pokud v systému pouţíváte bezdrátovou nadstavbu pro ústřednu i modul musíte mezi anténama dodrţet vzdálenost minimálně 1,5m. Je nepřípustné instalovat antény přijímače / vysílače vedle sebe. Připojení k ústředně do 2m Konektor SERIAL na propojte s konektorem na ústředně EBUS. Toto propojení nesmí být delší neţ 2m. ústředna Připojení modulu VDMP3 Modul připojujte bez napětí! Pokud budete pouţívat hlasový modul VDMP3 zapojte jej na dvoj-konektor J3 a J2. Připojení k ústředně do 300m Na ústřednu připojte modul CVT485 na dvoj-konektor EBUS a DIALER. ÚSTŘEDNA Pokud nebudete hlasový výstup pouţívat není potřeba modul VDMP3 pouţívat. Do 50m s napájením z ústředny Toto zapojení je moţné, pokud není vzdálenost příliš velká a průřez vedení je dimenzován tak, ţe úbytek napětí při odběru 1A je do 1V. Propojte mezi sebou 1:1 svorkovnice na a na CVT485. Vložení SIM karty SIM kartu vkládejte při odpojeném napětí od! U SIM karty si v mobilním telefonu ověřte zasílání SMS zpráv. SIM karta musí mít zakázaný PIN. Vzhledem k tomu, ţe GSM brány jsou elektronická zařízení pracující dlouhodobě bez dozoru a nelze vyloučit závadu vzniklou například přepětím, doporučujeme vţdy pouţívat SIM karty s omezenou platbou. Je moţné vyuţít SIM s kreditem, kde je potřeba vyčerpání kreditu hlídat a kredit dobíjet. Elegantní řešení je vyuţití tandemových SIM karet, kde je moţné pouţít omezení maximální provolané částky. Tandemové SIM karty zajistí, ţe v případě poruchy nedojde k provolání vysokých částek. Upozorňujeme, že na provolané vysoké částky se záruka nevztahuje a náhradu nelze vyžadovat. ústředna Do 300m s externím napájením V případě, ţe není moţné zajistit dostatečné napájení na plánovanou vzdálenost je potřeba instalovat pomocný zdroj v místě. ústředna Po připojení k ústředně je nutné načíst moduly. SP/MG sekce [955] EVO sekce [4006] VARIANT plus spol. s r.o. strana 3

4 manuál Programování k ústředně [xxxx] sekce pro EVO [xxx] sekce pro SPECTRA SP / MAGELLAN Systémová nastavení Systémová nastavení sekce data Popis Továrně [2950] Ztráta GSM sítě No SERVICE [805] Modul kontroluje spojení s GSM sítí kaţdých 20sec.. Pokud je detekována ztráta GSM sítě a modul se nemůţe přihlásit do sítě je vyhlášena porucha a případně i poplach. [5] [6] OFF OFF Zakázána detekce GSM sítě pokud je detekována ztráta GSM sítě je [5] a [6] ON OFF Při zapnutém systému porucha + hlasitý poplach reakce ústředny OFF ON Při zapnutém systému - Porucha ON ON Tiché poplachy přechází v hlasité [2952] [855] / / Čas ztráty GSM sítě ( ) x 2sec. 016 Porucha GSM sítě je vyhlášena, pokud modul detekuje ztrátu déle neţ je nastaven čas. Detekce zarušení sítě GSM Klávesa Popis OFF ON [2950] [805] [8] Detekce zarušení GSM pásma (Je vyhlášena porucha). zakázáno povoleno Komunikace na PCO PCO Komunikace na PCO probíhá po hlasovém kanálu stejně jako po klasické telefonní lince. Pro komunikaci na PCO jsou nastaveny parametry v ústředně, a toto nastavení se pouţívá i pro komunikaci na PCO přes GSM síť. Na sekci EVO[2950] / vyberte, jakým způsobem bude ústředna komunikovat. Sekce [2950] je sekcí ústředny [0] + [IK] + [2950] [1] a [2] EVO sekce [2950] SP/MG sekce [805] [1] [2] OFF OFF Pouze linka ( není připojen) ON OFF První GSM Záloha linka (volá na záloţní číslo zadat) OFF ON První linka Záloha GSM (volá na záloţní číslo zadat) ON ON Pouze GSM (Linka není připojena) Kód na PCO ztráta komunikace s ústřednou Pokud ztratí komunikaci s ústřednou dokáţe o tomto stavu zaslat zprávu na PCO. Z níţe uvedené sekce zašle sám kód na PCO. Zpráva je poslána na telefonní číslo 1 ve formátu, který je nastaven v ústředně. EVO sekce [2951] SP/MG sekce [884] / Porucha komunikace s ústřednou (sekce uloţena v ) Volání na občanský telefon Hlasový výstup na občanský telefon SPECTRA SP / MAGELLAN / EVO s modulem VDMP3 Modul VDMP3 je moţné umístit na ústřednu. Tento modul je určen pro pevnou telefonní linku na svorkách RING a TIP. Modul VDMP3 je moţné umístit na bránu. Tento modul je určen pro GSM síť. V systému je moţné pouţít dva moduly VDMP3 (na ústřednu i na ) Programování pro VDMP3 je jednotné v RP ústředny. SP/MG i EVO oddíl SPECTRA SP / MAGELLAN bez modulu VDMP3 Pokud není na pouţit modul VDMP3 je moţné posílat akustickou signalizaci na občanský telefon. Tato akustická signalizace funguje stejně jako na pevnou linku a programuje se na shodných sekcích Rychlé programování oddíl DIGIPLEX EVO Pro volání na občanský telefon musí být u modul VDMP3. Bez modulu VDMP3 nezle pomocí přes síť GSM volat na občanský telefon. strana 4 VARIANT plus spol. s r.o.

5 manuál SMS SMS se posílají ve formátu pro SIM a ukládají se přímo na SIM. Je potřeba počítat s tím, že na SIM se vejde maximálně 10 SMS zpráv a je potřeba provádět mazání SMS ze SIM. Posílání SMS o stavu instalační programování sekce data Popis Továrně [2953] [856] / / Jazyk pro SMS ( ) 000 Anglicky 000 Turecky 008 Bulharsky 016 Francouzsky 001 Maďarsky 009 Rumunsky 017 Španělsky 002 ČESKY 010 Slovensky 018 Itlasky 003 Holandsky 011 Čínsky 019 Švédsky 004 Chorvatsko 012 Srbsky 020 Polsky 005 Řecky 013 Portugalsky 006 Hebrejsky 014 Německy 007 Rusky 015 [2954] [780] 16-písmen Název objektu _/_/_/_/_/_/_/_/_/_/_/_/_/_/_/_ Název objektu se posílá s kaţdou SMS a umoţňuje zákazníkovi identifikovat objekt z kterého byla SMS poslána. Továrně je název objektu nastaven na Your Alarm Site. Ovládání ústředny přes SMS Pomocí SMS je moţné ústřednu zapínat / vypínat. Je moţné ovládat jednotlivé podsystémy. SMS má pevně daný formát, který je nutné dodrţet. C[uživatelský kód].[akce].a[podsystém].[telefonní číslo] příklad C1234.ARM.A uţivatelský kód stejný jako uţivatel pouţívá na klávesnici systému ARM zapnutí, pro zapnutí je příkaz ARM, pro vypnutí je příkaz OFF A1 podsystém 1, pro který podsystém příkaz platí, je moţné zadat i více podsystémů. V takovém případě se čísla oddělí čárkami. A1,2,5,6, telefonní číslo na které má být odesláno potvrzení o provedení akce Posílání SMS o stavu uživatelské programování - EVO Programování telefonních čísel přes menu klávesnice 1 Vstupte do uţivatelského programování SMS - MASTER + [0] +[1] 2 Vyberte telefonní číslo pro posílání SMS (01 16)(, ) 3 Zadejte telefonní číslo (max. 32 znaků) + [ENTER] 4 Zadejte podsystémy [1] [4]-[8], ke kterým má telefonní číslo oprávnění + [ENTER] 5 Vyberte které události mají být ve formě SMS na telefonní číslo předány [1] Poplach [2] Zapnuto / Vypnuto [3] Porucha [4] Obnova 7 pro uloţení [ENTER] 8 Po uloţení nebo při stisku klávesy [ ] je moţné se přepnout na telefonní čísla [01] [16] Je moţné pouze přes LCD klávesnice odpovídající verze. EVO + EVO641, EVO641R v1.4 a vyšší Pokud je potřeba ukončit posílání SMS zpráv [MASTER]+[DISARM] nebo [INSTAL]+[DISARM] Posílání SMS o stavu uživatelské programování - SPECTRA SP / MAGELLAN Programování telefonních čísel přes menu klávesnice 1 Vstupte do uţivatelského programování SMS - [Φ] + [MASTER] + [ARM] 2 Vyberte telefonní číslo pro posílání SMS (01 16)(, ) 3 Zadejte telefonní číslo (max. 32 znaků) + [ENTER] 5 Vyberte které události mají být ve formě SMS na telefonní číslo předány [1] Poplach [2] Zapnuto / Vypnuto [3] Porucha [4] Obnova 7 pro uloţení [ENTER] 8 Zadejte podsystémy [1] [2] ke kterým má telefonní číslo oprávnění + [ENTER] Je moţné pouze přes LCD klávesnice odpovídající verze. SPECTRA SP / MAGELLAN + K32LCD v1.1 a vyšší Pokud je potřeba ukončit posílání SMS zpráv [ENTER]+[IK]+[STAY] VARIANT plus spol. s r.o. strana 5

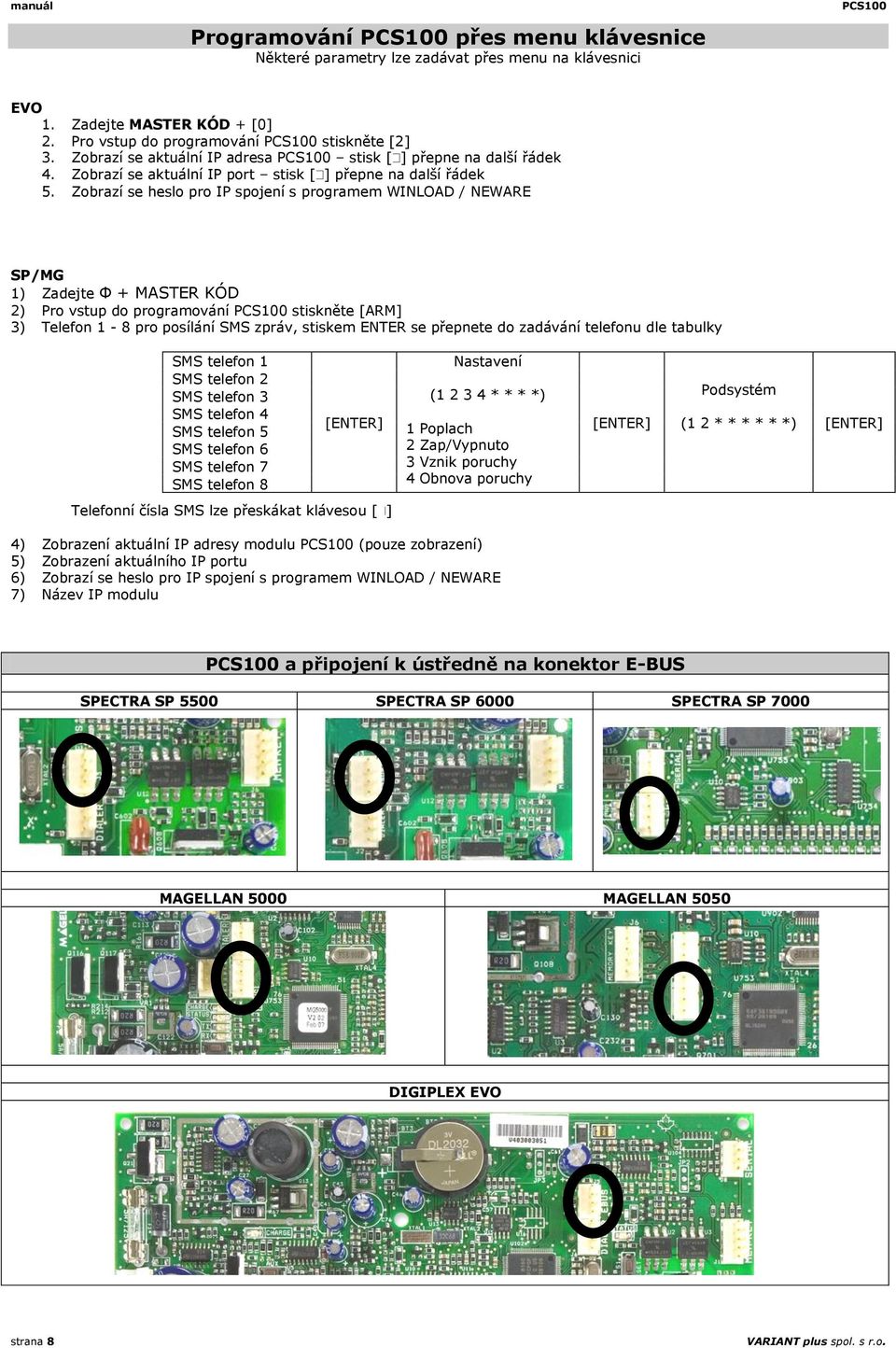

6 manuál Komunikace GPRS Požadavky na SIM Pro komunikaci GPRS musí mít SIM karta povolenou veřejnou IP adresu. O tuto sluţbu je potřeba zaţádat Vašeho operátora a je potřeba počítat s tím, ţe se jedná o placenou sluţbu. IP adresa můţe být statická nebo dynamická. Veřejná statická IP adresa Pokud budete pouţívat GPRS přenos doporučujeme veřejnou statickou IP adresu. Vaše SIM karta bude mít přiřazenou IP adresu, která se nezmění a bude vţdy stejná a bude dosaţitelná v internetu. Veřejná dynamická IP adresa Pokud nelze zařídit u operátora veřejnou statickou IP adresu je moţné pouţít i veřejnou dynamickou adresu. Tato IP adresa bude dosaţitelná v internetu, ale v okamţiku nového připojení do sítě bude vţdy jiná. Nové připojení nastává v okamţiku odpojení od napětí, nebo výpadku sítě způsobené například bouřkou. Při připojování je potřeba mít tuto skutečnost na paměti. Aktuální IP adresu je moţné zjistit i vzdáleně pomocí SMS. Po zjištění IP adresy je moţné ji zapsat do programu WINLOAD / NEWARE a provést GPRS spojení. SMS pro zjištění IP Aktuální IP adresu je moţné zjistit na dálku pomocí SMS dotazu. V dotazu je nutné dodrţovat předepsanou velikost písem a není moţné zaměňovat velká a malá písmena. Dotaz má tvar: Cuţivatelský kód.ip.telefonní číslo pro odpověď př: C1234.IP Po zaslání tohoto dotazu na telefonní číslo dojde k vrácení SMS ve tvaru: IP= PORT=10000 Aktivace GPRS Pokud je GPRS aktivní a modul detekuje připojení je tento stav indikován svitem zelené LED. Spojení GPRS svítí komunikace povolena bliká komunikuje Pokud LED nesvítí není spojení GPRS aktivní a nelze provést datové spojení. Poznatky V+ při nastavování GPRS s operátorem O2 (Uvedené údaje jsou aktuální k datumu , za případné změny v nabízených sluţbách nebo cenách neneseme odpovědnost). Pro jiné operátory se nabízené sluţby a ceny liší. Příkaz pro připojení k APN je pouze pro O2. Operátor O2 nabízí 4 moţnosti pro připojení na bod APN. Jméno APN TCP/UDP provoz Přiřazování IP mobilinternemobil internet- mobilmobil adresy Aktivační poplatek Poplatky Měsíční poplatek Internet* ano ne ne Dynamicky 0 (2.) 0 Internet.s* ano ne ne Statická IP 589,05 249,90 internet.open** ano ano ano Dynamicky 589,05 0 internet.open.s** ano ano ano Statická IP 589,05 249,90 *Fire Wall u těchto APN je nastavena tak, ţe umoţňuje pouze TCP spojení směrem z mobilního zařízení na internet. Ostatní provoz, včetně UDP a ICMP je zakázán. **Můţe navazovat a přijímat TCP a UDP spojení všemi směry včetně ICMP. Je srovnatelné např. s obvyklým Dial-up připojením. Pro pouţití u je potřeba zvolit poslední variantu APN internet.open.s. Pouze toto připojení má statickou veřejnou IP adresu a umoţňuje přenos dat bez omezení. Jiné nastavení nebo údaje operátor nepoţaduje. Po vloţení SIM karty a zadáním APN došlo k rozsvícení LED GPRS. Zadáním IP adresy SIM v do programu WINLOAD došlo k navázání komunikace a přenosu dat. strana 6 VARIANT plus spol. s r.o.
