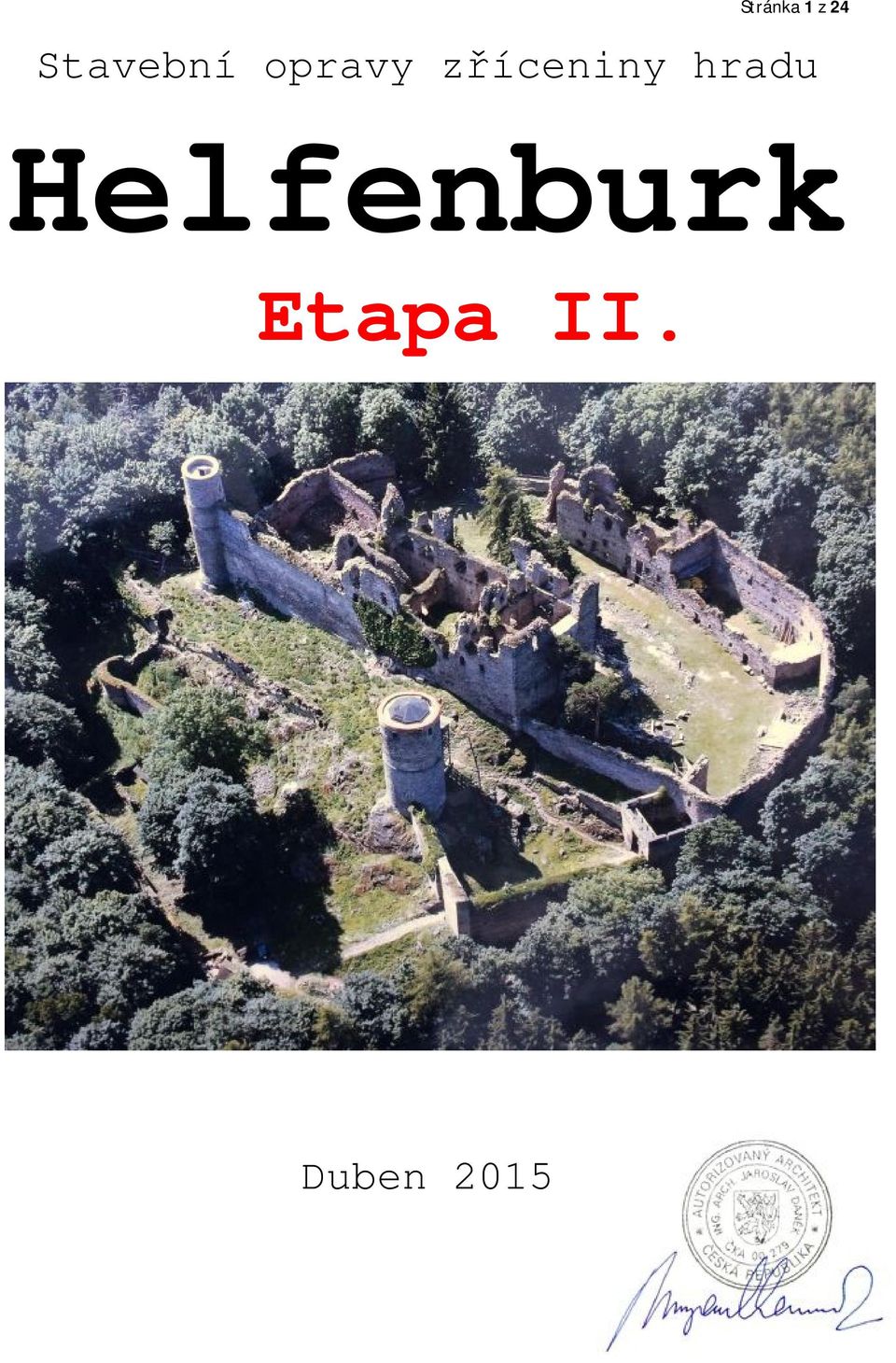

1 Stránka 1 z 24 Stavební opravy zříceniny hradu Helfenburk Etapa II. Duben 2015

2 Stránka 2 z 24 Obsah I. Šírší vazby a celkový situační plán... 3 II. Současný stav... 5 III. Popis jednotlivých objektů současný stav IV. Architektonický návrh stavebních úprav... 7 V. Technický popis VI. Dokladová část VII. Rozpočet na dílčí části oprav... 24

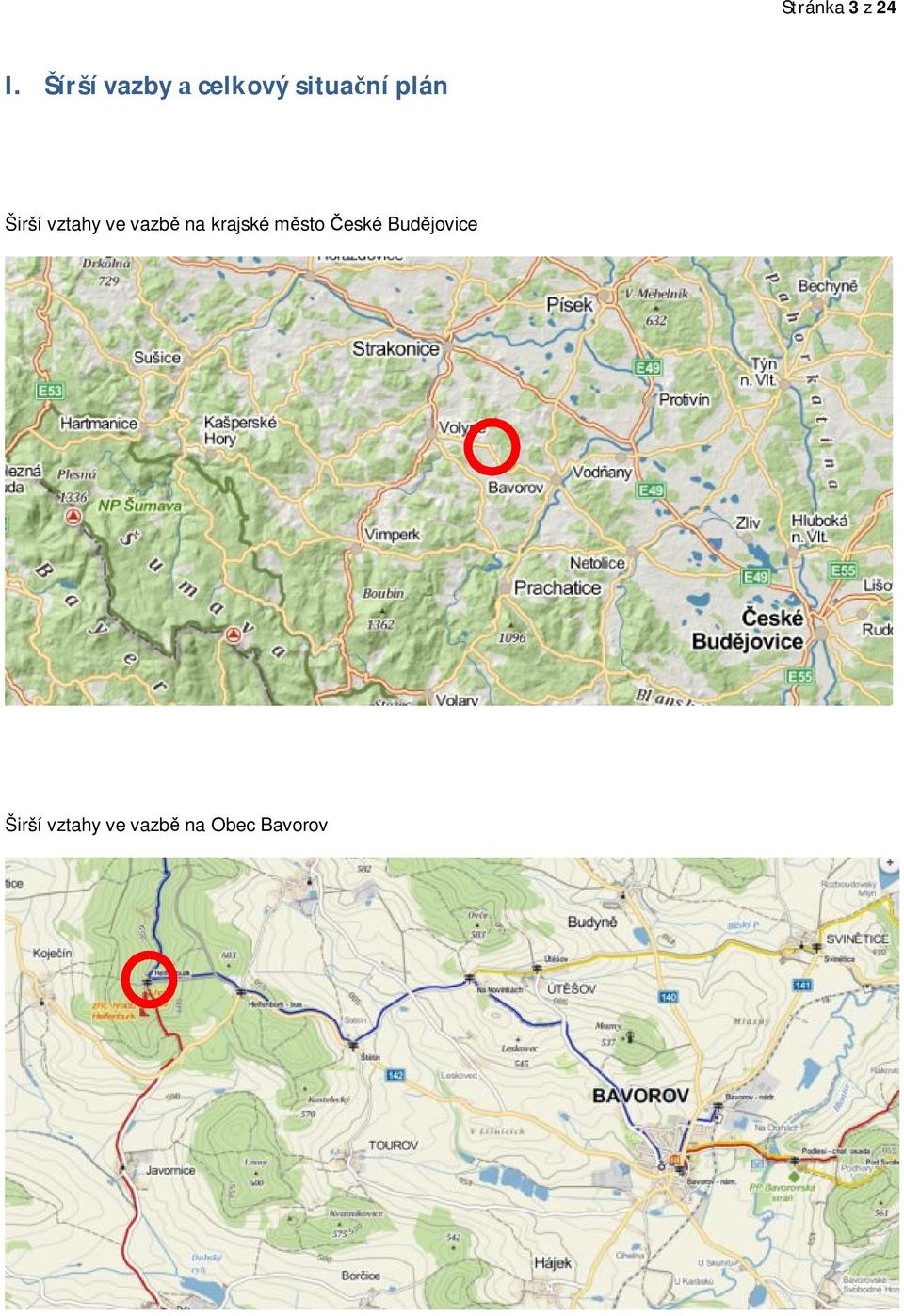

3 Stránka 3 z 24 I. Šírší vazby a celkový situační plán Širší vztahy ve vazbě na krajské město České Budějovice Širší vztahy ve vazbě na Obec Bavorov

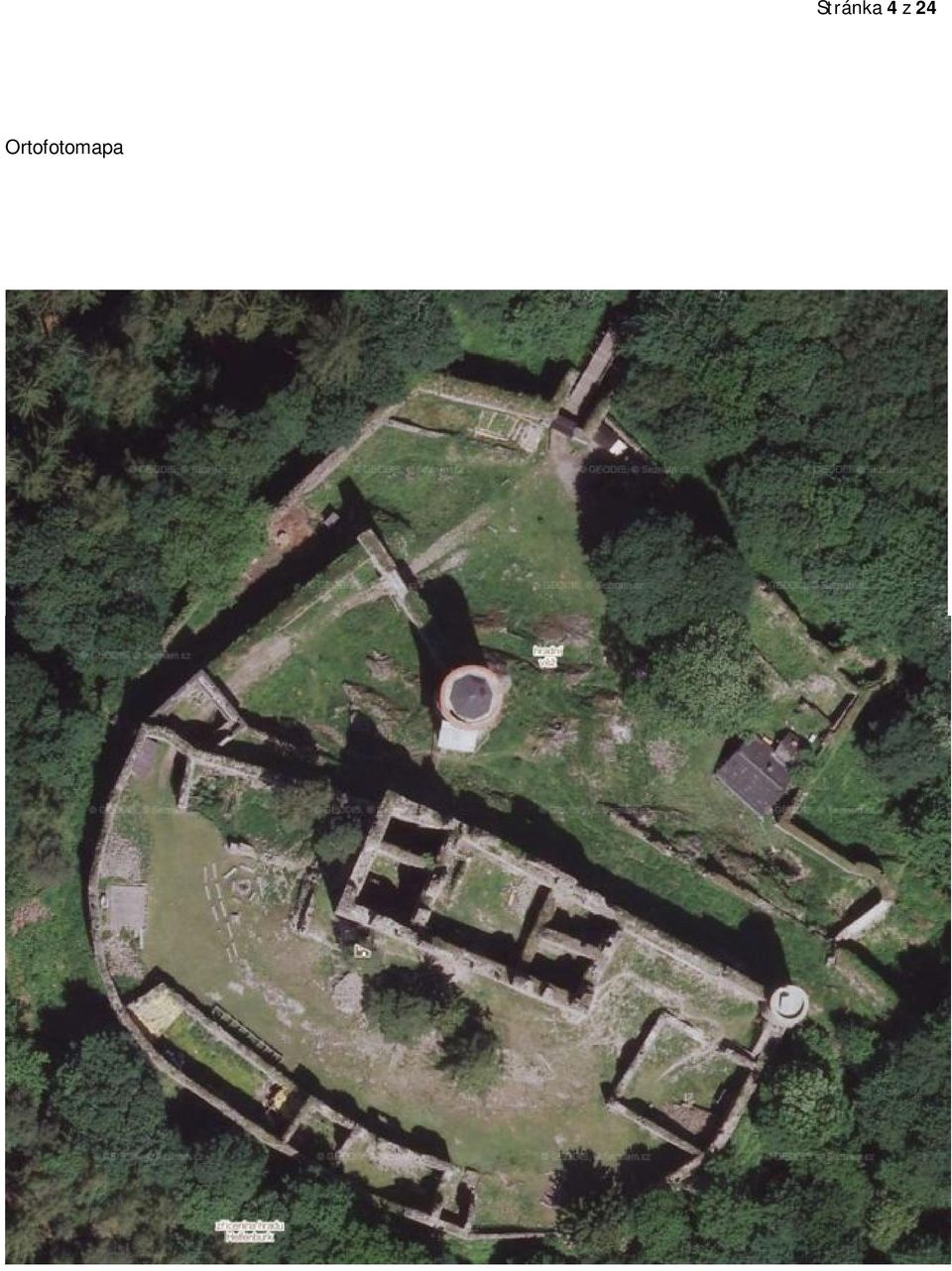

4 Ortofotomapa Stránka 4 z 24

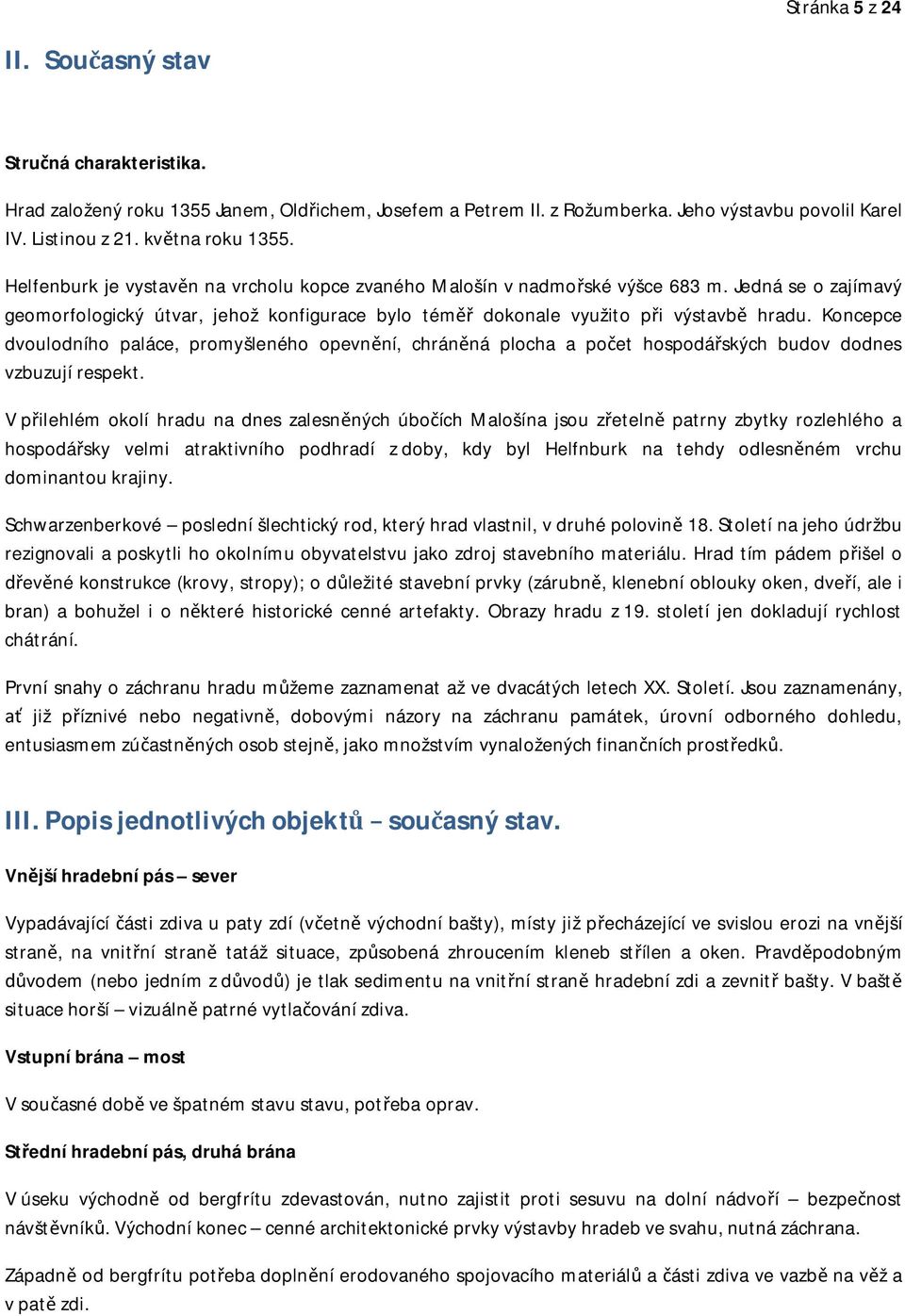

5 Stránka 5 z 24 II. Současný stav Stručná charakteristika. Hrad založený roku 1355 Janem, Oldřichem, Josefem a Petrem II. z Rožumberka. Jeho výstavbu povolil Karel IV. Listinou z 21. května roku Helfenburk je vystavěn na vrcholu kopce zvaného Malošín v nadmořské výšce 683 m. Jedná se o zajímavý geomorfologický útvar, jehož konfigurace bylo téměř dokonale využito při výstavbě hradu. Koncepce dvoulodního paláce, promyšleného opevnění, chráněná plocha a počet hospodářských budov dodnes vzbuzují respekt. V přilehlém okolí hradu na dnes zalesněných úbočích Malošína jsou zřetelně patrny zbytky rozlehlého a hospodářsky velmi atraktivního podhradí z doby, kdy byl Helfnburk na tehdy odlesněném vrchu dominantou krajiny. Schwarzenberkové poslední šlechtický rod, který hrad vlastnil, v druhé polovině 18. Století na jeho údržbu rezignovali a poskytli ho okolnímu obyvatelstvu jako zdroj stavebního materiálu. Hrad tím pádem přišel o dřevěné konstrukce (krovy, stropy); o důležité stavební prvky (zárubně, klenební oblouky oken, dveří, ale i bran) a bohužel i o některé historické cenné artefakty. Obrazy hradu z 19. století jen dokladují rychlost chátrání. První snahy o záchranu hradu můžeme zaznamenat až ve dvacátých letech XX. Století. Jsou zaznamenány, ať již příznivé nebo negativně, dobovými názory na záchranu památek, úrovní odborného dohledu, entusiasmem zúčastněných osob stejně, jako množstvím vynaložených finančních prostředků. III. Popis jednotlivých objektů současný stav. Vnější hradební pás sever Vypadávající části zdiva u paty zdí (včetně východní bašty), místy již přecházející ve svislou erozi na vnější straně, na vnitřní straně tatáž situace, způsobená zhroucením kleneb střílen a oken. Pravděpodobným důvodem (nebo jedním z důvodů) je tlak sedimentu na vnitřní straně hradební zdi a zevnitř bašty. V baště situace horší vizuálně patrné vytlačování zdiva. Vstupní brána most V současné době ve špatném stavu stavu, potřeba oprav. Střední hradební pás, druhá brána V úseku východně od bergfrítu zdevastován, nutno zajistit proti sesuvu na dolní nádvoří bezpečnost návštěvníků. Východní konec cenné architektonické prvky výstavby hradeb ve svahu, nutná záchrana. Západně od bergfrítu potřeba doplnění erodovaného spojovacího materiálů a části zdiva ve vazbě na věž a v patě zdi.

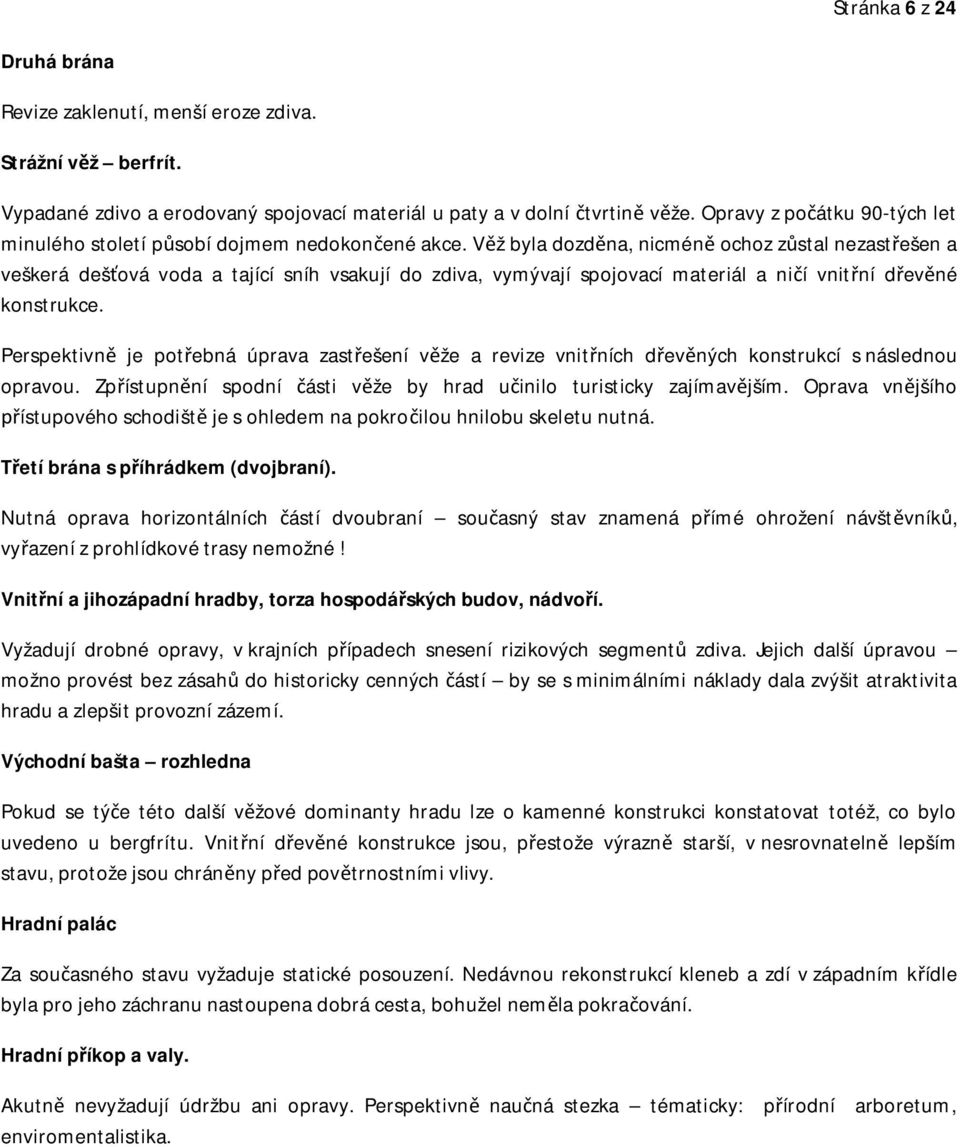

6 Stránka 6 z 24 Druhá brána Revize zaklenutí, menší eroze zdiva. Strážní věž berfrít. Vypadané zdivo a erodovaný spojovací materiál u paty a v dolní čtvrtině věže. Opravy z počátku 90-tých let minulého století působí dojmem nedokončené akce. Věž byla dozděna, nicméně ochoz zůstal nezastřešen a veškerá dešťová voda a tající sníh vsakují do zdiva, vymývají spojovací materiál a ničí vnitřní dřevěné konstrukce. Perspektivně je potřebná úprava zastřešení věže a revize vnitřních dřevěných konstrukcí s následnou opravou. Zpřístupnění spodní části věže by hrad učinilo turisticky zajímavějším. Oprava vnějšího přístupového schodiště je s ohledem na pokročilou hnilobu skeletu nutná. Třetí brána s příhrádkem (dvojbraní). Nutná oprava horizontálních částí dvoubraní současný stav znamená přímé ohrožení návštěvníků, vyřazení z prohlídkové trasy nemožné! Vnitřní a jihozápadní hradby, torza hospodářských budov, nádvoří. Vyžadují drobné opravy, v krajních případech snesení rizikových segmentů zdiva. Jejich další úpravou možno provést bez zásahů do historicky cenných částí by se s minimálními náklady dala zvýšit atraktivita hradu a zlepšit provozní zázemí. Východní bašta rozhledna Pokud se týče této další věžové dominanty hradu lze o kamenné konstrukci konstatovat totéž, co bylo uvedeno u bergfrítu. Vnitřní dřevěné konstrukce jsou, přestože výrazně starší, v nesrovnatelně lepším stavu, protože jsou chráněny před povětrnostními vlivy. Hradní palác Za současného stavu vyžaduje statické posouzení. Nedávnou rekonstrukcí kleneb a zdí v západním křídle byla pro jeho záchranu nastoupena dobrá cesta, bohužel neměla pokračování. Hradní příkop a valy. Akutně nevyžadují údržbu ani opravy. Perspektivně naučná stezka tématicky: přírodní arboretum, enviromentalistika.

7 Stránka 7 z 24 IV. Architektonický návrh stavebních úprav Celková situace hradu Výběr míst pro stabilizaci zdiva a kleneb byl v této etapě zvolen zejména s ohledem na bezpečnost návštěvníků hradu a s přihlédnutím k nezbytnosti statického zabezpečení. Největší podíl navržených míst pro stabilizaci je v oblasti vstupní části Menší rozsah prací je navržen na III. nádvoří

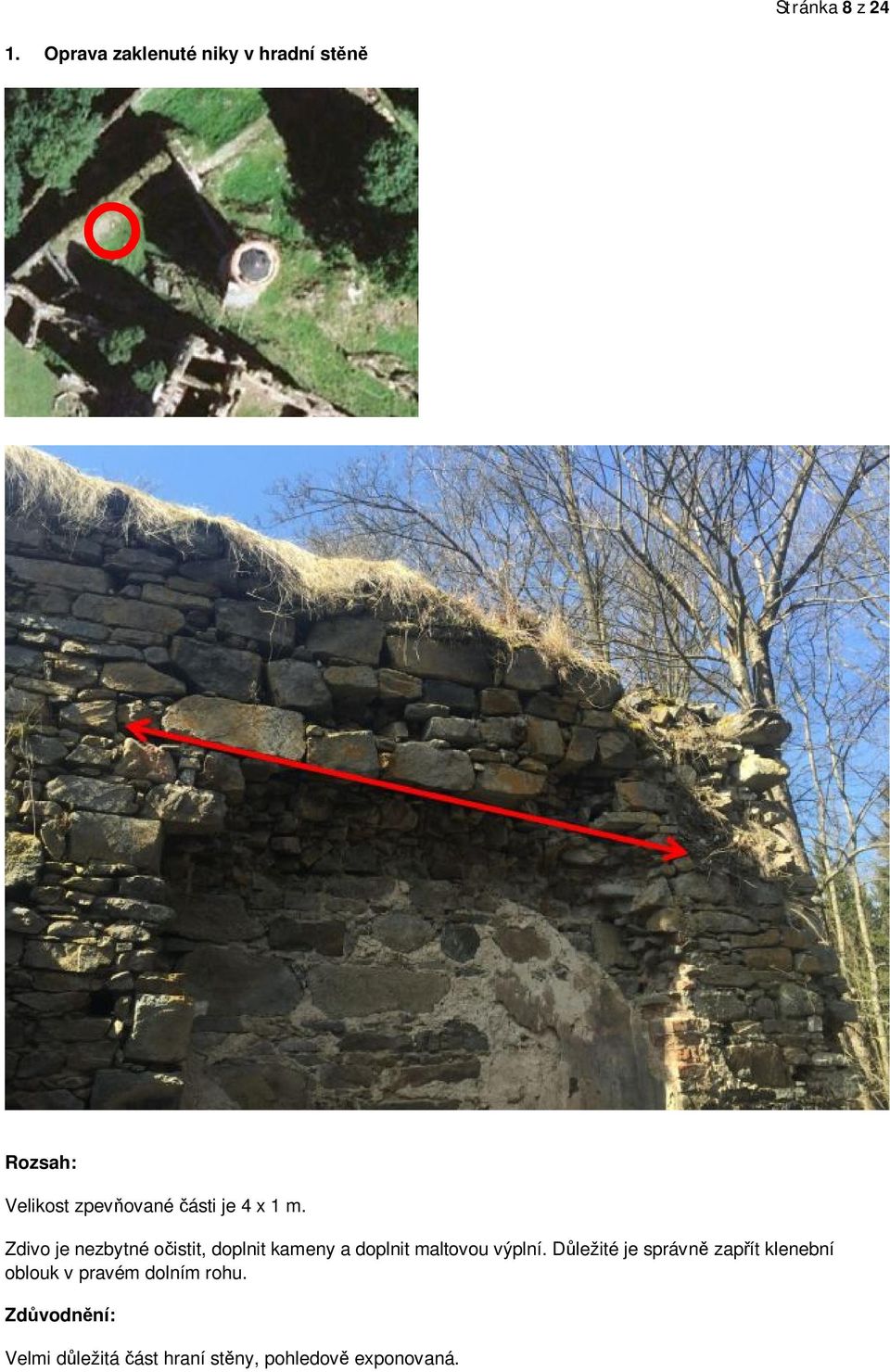

8 Stránka 8 z Oprava zaklenuté niky v hradní stěně Rozsah: Velikost zpevňované části je 4 x 1 m. Zdivo je nezbytné očistit, doplnit kameny a doplnit maltovou výplní. Důležité je správně zapřít klenební oblouk v pravém dolním rohu. Zdůvodnění: Velmi důležitá část hraní stěny, pohledově exponovaná.

9 Stránka 9 z Oprava hradní brány Rozsah: Velikost zpevňované části je 3 x 3 x 3 m. Zdivo je nezbytné očistit, doplnit kameny a doplnit maltovou výplní.. Zdůvodnění: Velmi důležitá část hraní stěny, pohledově exponovaná. V roce 2013 došlo k zahájení rychlejší destrukce.

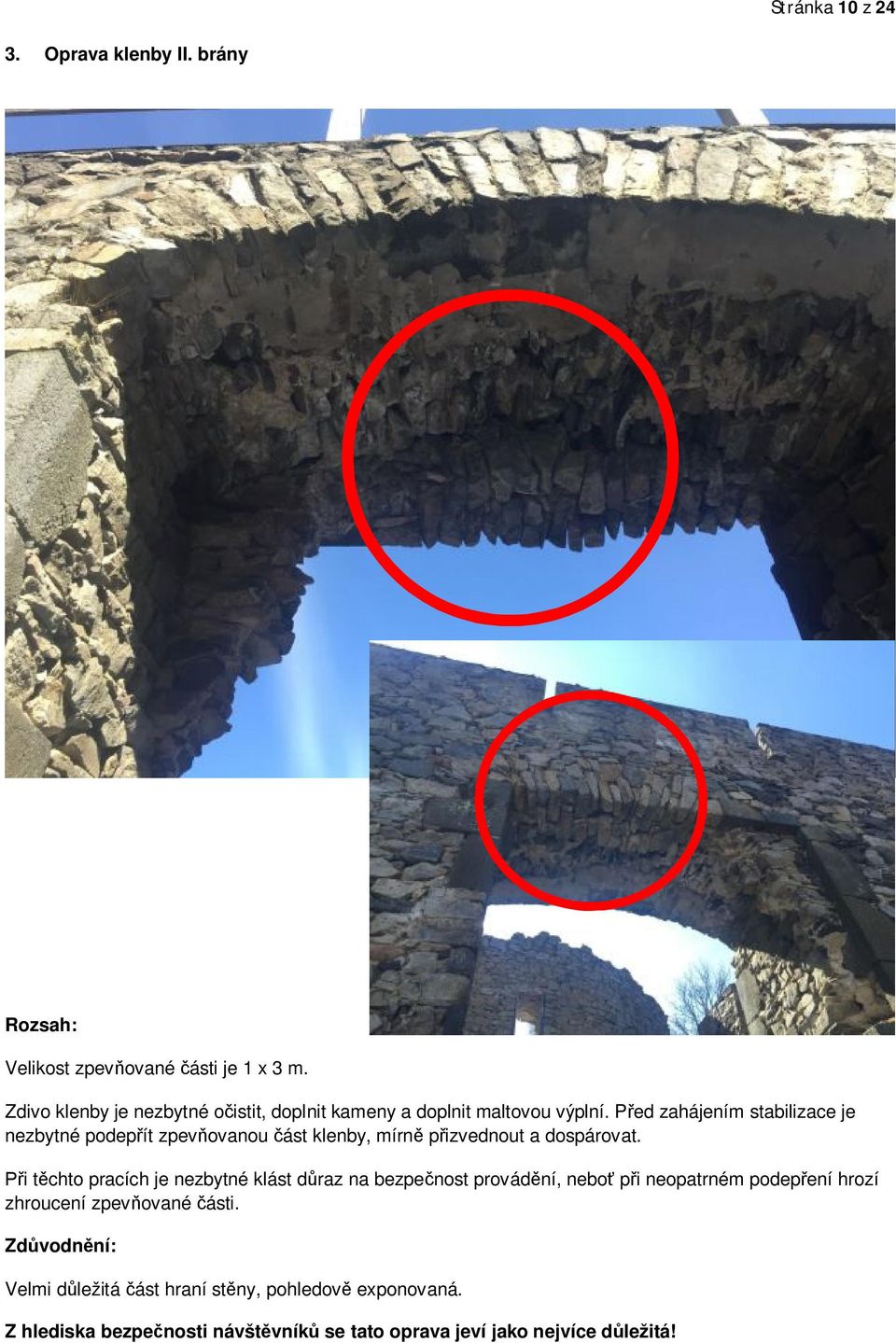

10 Stránka 10 z Oprava klenby II. brány Rozsah: Velikost zpevňované části je 1 x 3 m. Zdivo klenby je nezbytné očistit, doplnit kameny a doplnit maltovou výplní. Před zahájením stabilizace je nezbytné podepřít zpevňovanou část klenby, mírně přizvednout a dospárovat. Při těchto pracích je nezbytné klást důraz na bezpečnost provádění, neboť při neopatrném podepření hrozí zhroucení zpevňované části. Zdůvodnění: Velmi důležitá část hraní stěny, pohledově exponovaná. Z hlediska bezpečnosti návštěvníků se tato oprava jeví jako nejvíce důležitá!

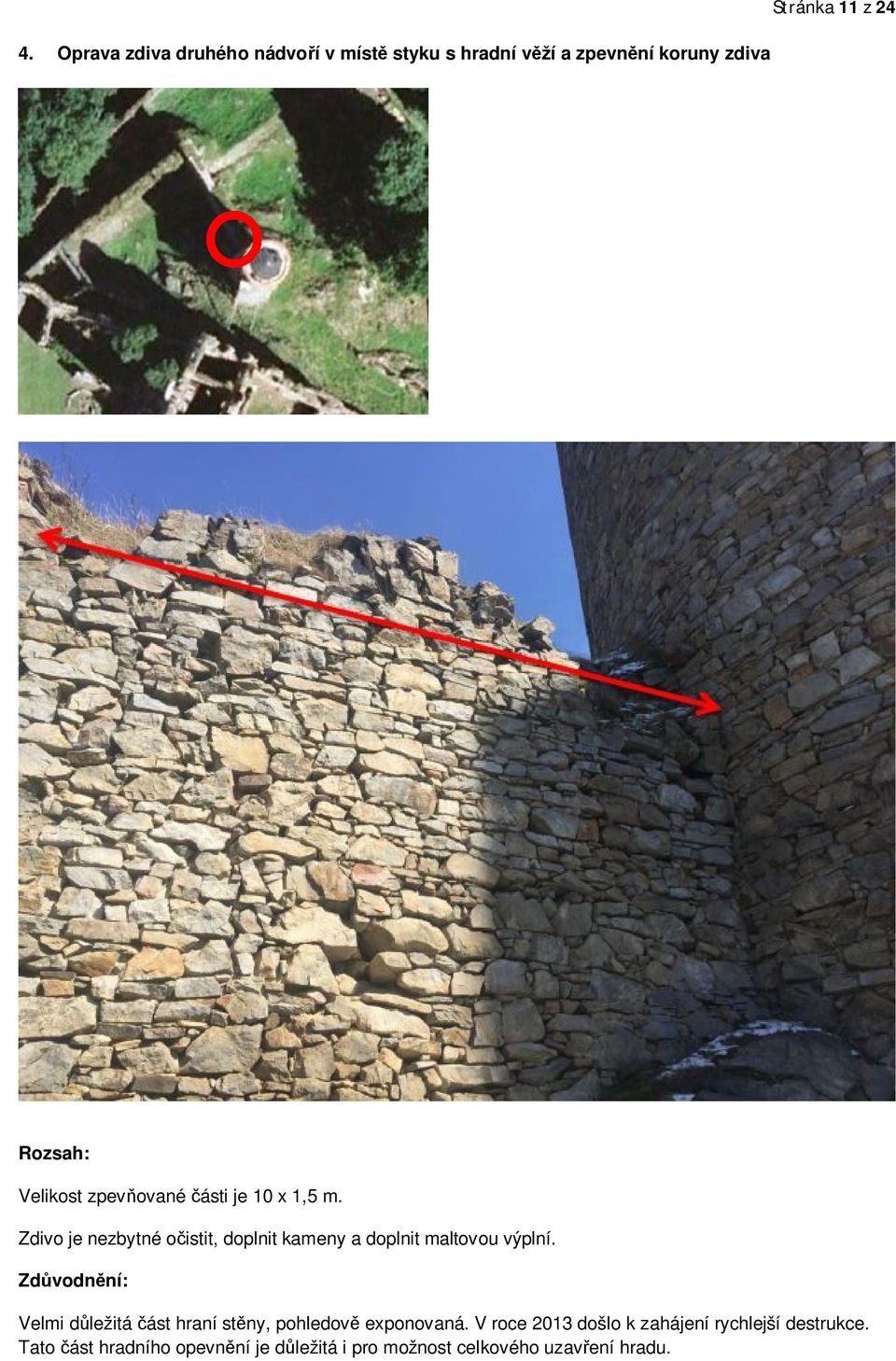

11 4. Oprava zdiva druhého nádvoří v místě styku s hradní věží a zpevnění koruny zdiva Stránka 11 z 24 Rozsah: Velikost zpevňované části je 10 x 1,5 m. Zdivo je nezbytné očistit, doplnit kameny a doplnit maltovou výplní. Zdůvodnění: Velmi důležitá část hraní stěny, pohledově exponovaná. V roce 2013 došlo k zahájení rychlejší destrukce. Tato část hradního opevnění je důležitá i pro možnost celkového uzavření hradu.

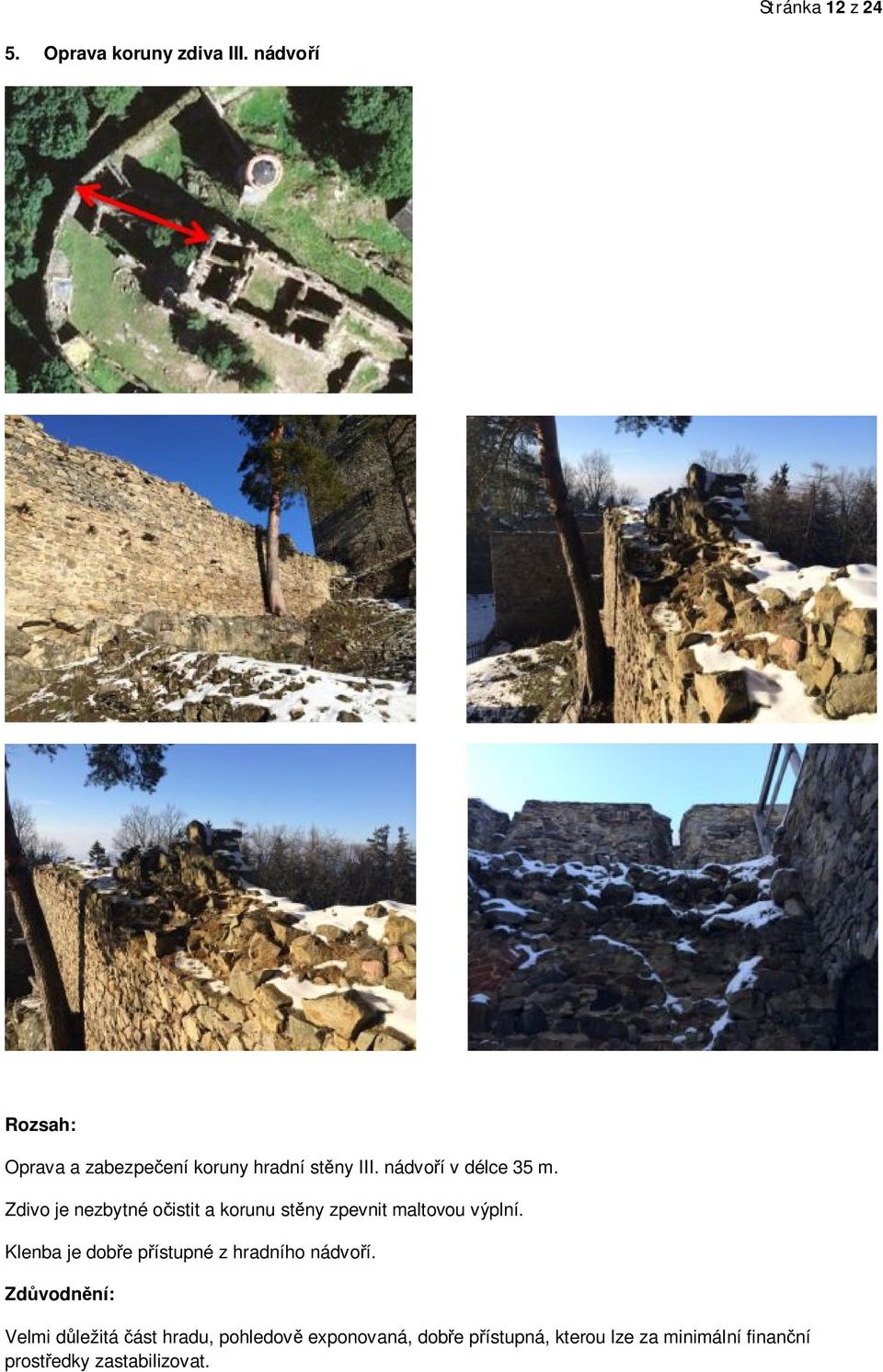

12 Stránka 12 z Oprava koruny zdiva III. nádvoří Rozsah: Oprava a zabezpečení koruny hradní stěny III. nádvoří v délce 35 m. Zdivo je nezbytné očistit a korunu stěny zpevnit maltovou výplní. Klenba je dobře přístupné z hradního nádvoří. Zdůvodnění: Velmi důležitá část hradu, pohledově exponovaná, dobře přístupná, kterou lze za minimální finanční prostředky zastabilizovat.

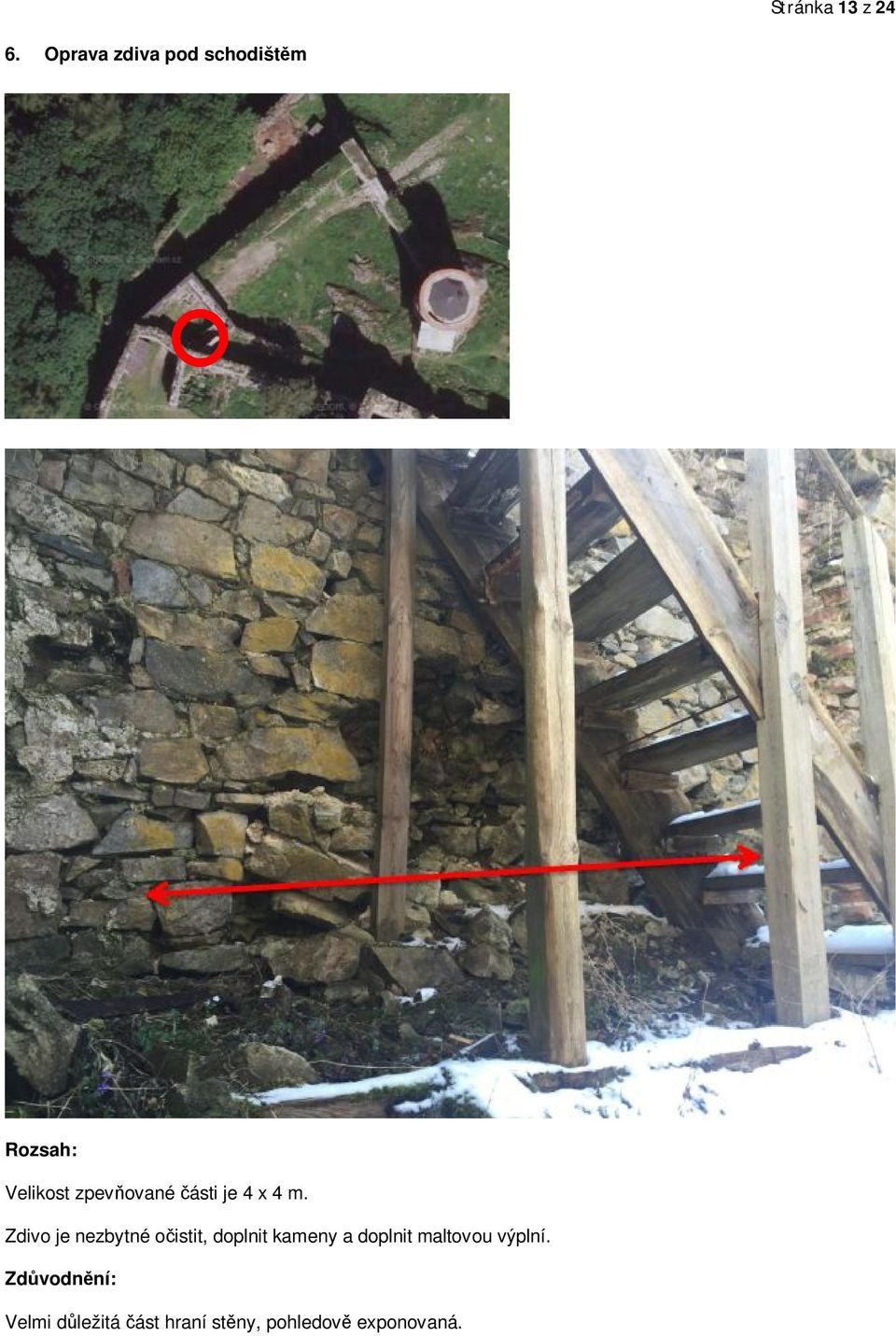

13 Stránka 13 z Oprava zdiva pod schodištěm Rozsah: Velikost zpevňované části je 4 x 4 m. Zdivo je nezbytné očistit, doplnit kameny a doplnit maltovou výplní. Zdůvodnění: Velmi důležitá část hraní stěny, pohledově exponovaná.

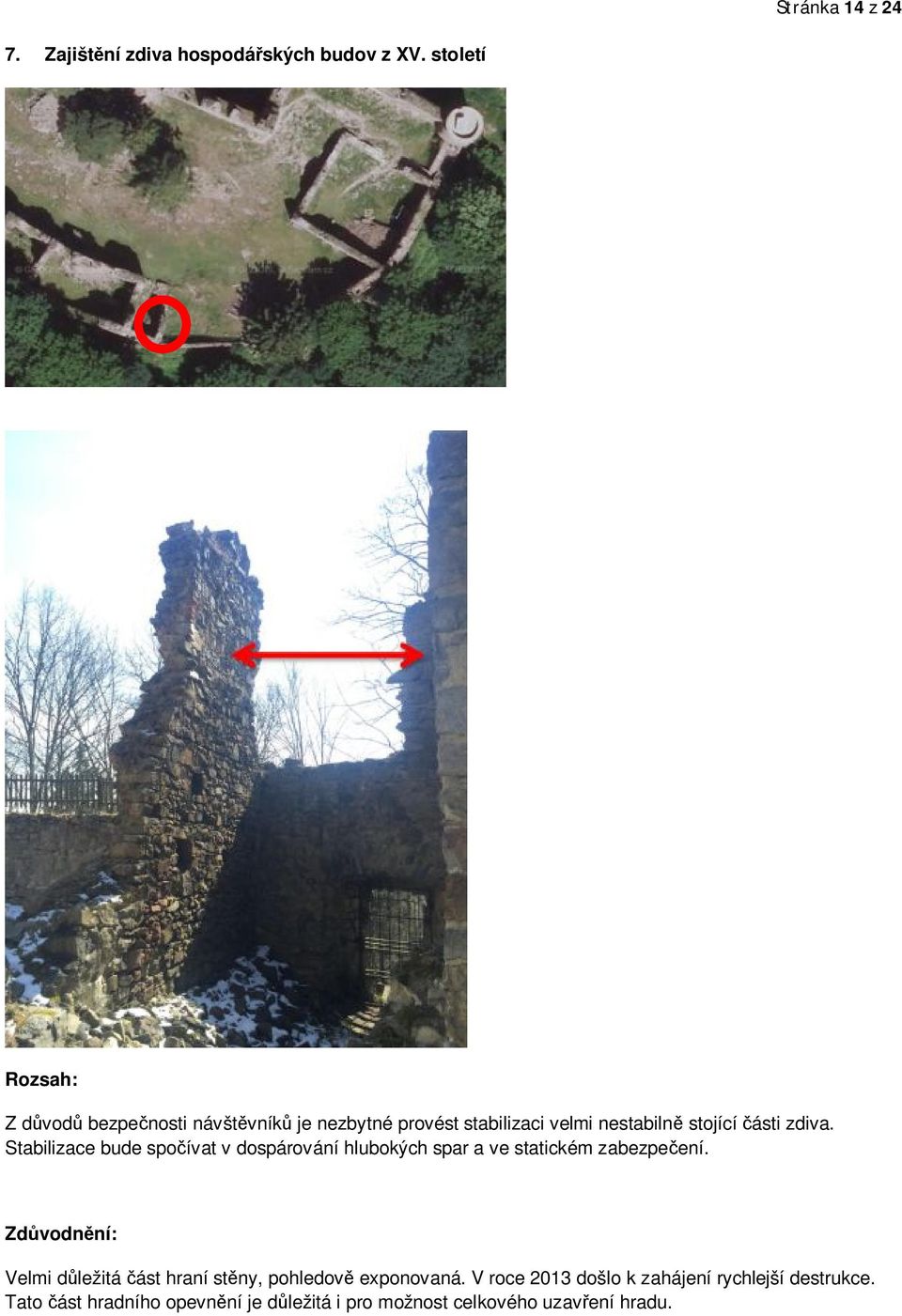

14 Stránka 14 z Zajištění zdiva hospodářských budov z XV. století Rozsah: Z důvodů bezpečnosti návštěvníků je nezbytné provést stabilizaci velmi nestabilně stojící části zdiva. Stabilizace bude spočívat v dospárování hlubokých spar a ve statickém zabezpečení. Zdůvodnění: Velmi důležitá část hraní stěny, pohledově exponovaná. V roce 2013 došlo k zahájení rychlejší destrukce. Tato část hradního opevnění je důležitá i pro možnost celkového uzavření hradu.

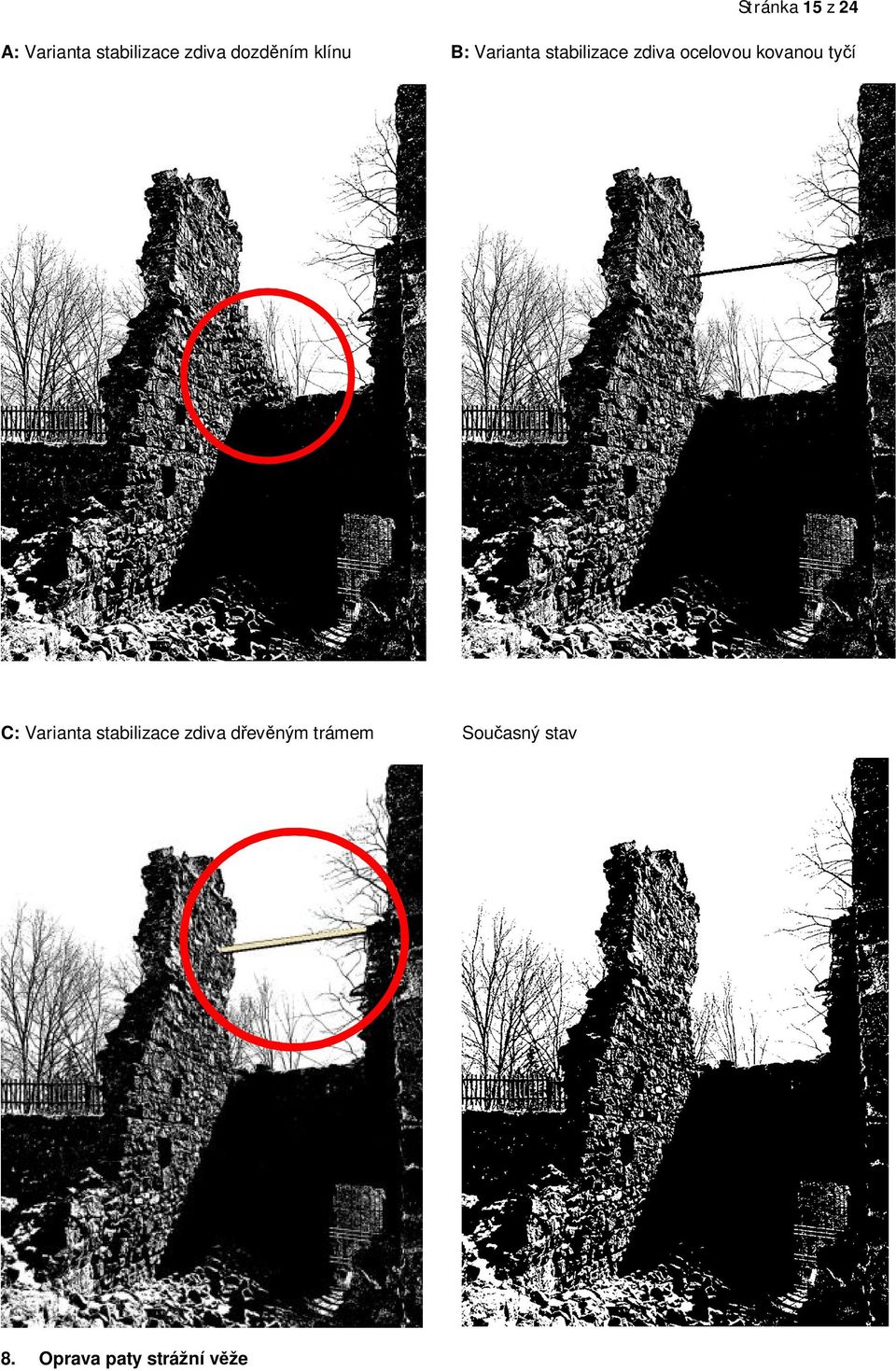

15 Stránka 15 z 24 A: Varianta stabilizace zdiva dozděním klínu B: Varianta stabilizace zdiva ocelovou kovanou tyčí C: Varianta stabilizace zdiva dřevěným trámem Současný stav 8. Oprava paty strážní věže

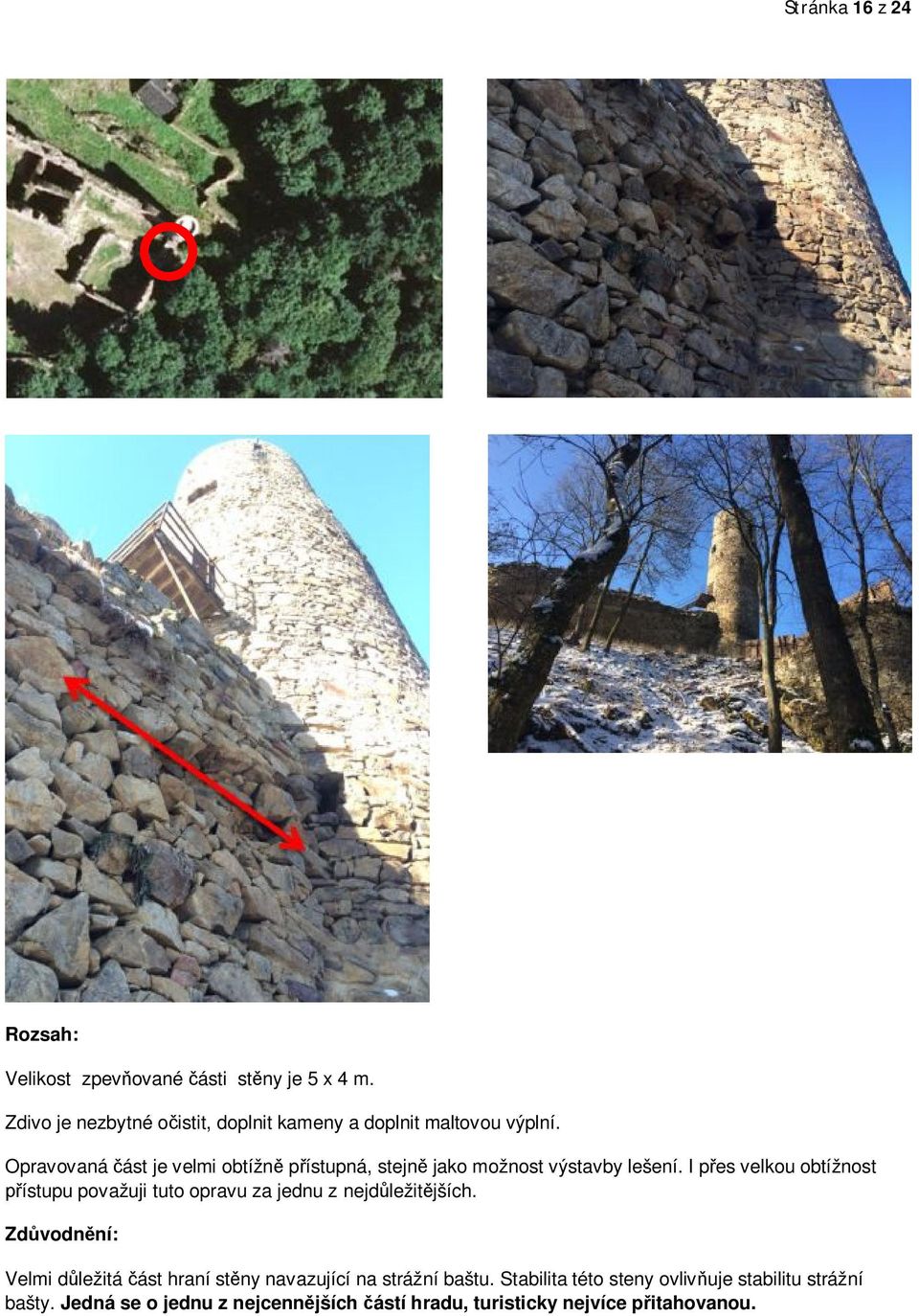

16 Stránka 16 z 24 Rozsah: Velikost zpevňované části stěny je 5 x 4 m. Zdivo je nezbytné očistit, doplnit kameny a doplnit maltovou výplní. Opravovaná část je velmi obtížně přístupná, stejně jako možnost výstavby lešení. I přes velkou obtížnost přístupu považuji tuto opravu za jednu z nejdůležitějších. Zdůvodnění: Velmi důležitá část hraní stěny navazující na strážní baštu. Stabilita této steny ovlivňuje stabilitu strážní bašty. Jedná se o jednu z nejcennějších částí hradu, turisticky nejvíce přitahovanou.

17 Stránka 17 z 24 Rozsah: Pouze lokální oprava malé kaverny u vstupu do strážní věže. Zdivo je nezbytné očistit, doplnit kameny a doplnit maltovou výplní. Opravovaná část je velmi obtížně přístupná, stejně jako možnost výstavby lešení. I přes velkou obtížnost přístupu považuji tuto opravu za jednu z nejdůležitějších. Zdůvodnění: Velmi důležitá část hraní stěny navazující na strážní baštu. Stabilita této steny ovlivňuje stabilitu strážní bašty. Jedná se o jednu z nejcennějších částí hradu, turisticky nejvíce přitahovanou.

18 Stránka 18 z 24 V. Technický popis Stabilizace zdiva Bude provedena postupným rozebíráním kamenného zdiva až na soudržnou spáru zdiva. (Jednotlivé kameny budou ukládány do stejných míst odkud byly rozebrány.) Kamenné zdivo bude znovu dozděno z očištěných vlhkých kamenů na maltu vápenopískovou s přídavkem přírodního kameniva frakce 0,2 0,4 mm a kusového hašeného vápna z vápenky Čertovy schody. Spárování Veškeré zdivo nově vybudované svislé konstrukce bude vyspárované obloukovou sparou na úroveň cca 1 2 cm pod úroveň zdiva. Spárovací hmota bude směsí : drcený stávající maltový sediment, hašené vápno Čertovy schody, přírodní kamenivo plavené frakce 0,2 0,4 mm. Po karbonizaci malty bude provedeno ošetření spáry roztokem baurexu vody a vodního skla. Po zahájení stavebních prací a provedení prvního 1m2 bude na kontrolní den přizván projektant a zástupce památkového úřadu. Kontrolováno bude zejména: - Frakce a barevnost malty - Vazba kamenného zdiva - Očištění zdících kamenů - Bezpečnost provádění prací a zajištění staveniště Po ukončení stavebních prací bude vyklizeno staveniště a terén a cesty budou uvedeny do původního stavu, jako před zahájením prací. K vyklizenému a upravenému staveništi bude přizván projektant a zástupce památkového úřadu.

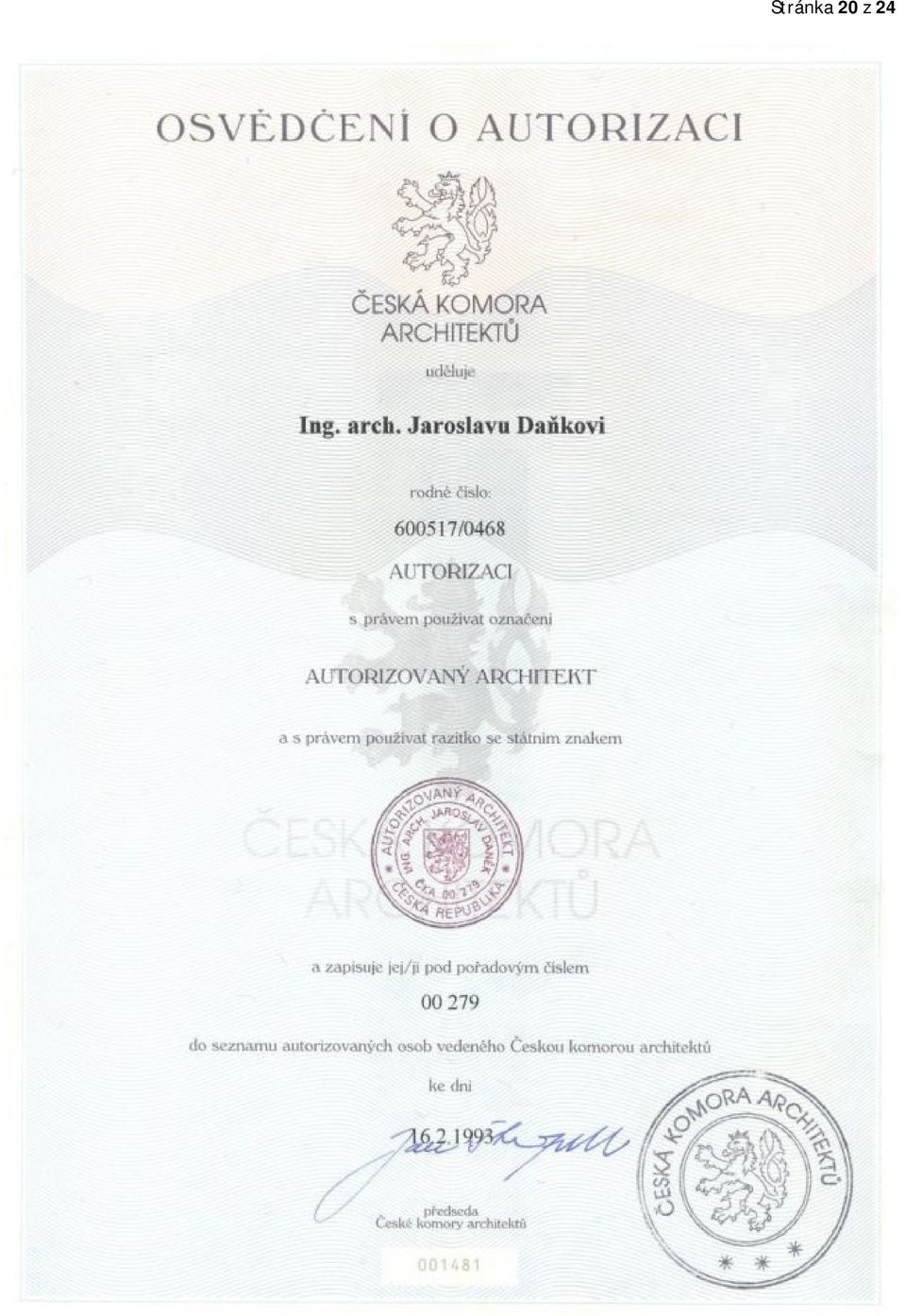

19 Stránka 19 z 24 VI. Dokladová část Autorizace ČKA Živnostenské oprávnění Výpis z obchodního rejstříku

20 Stránka 20 z 24

21 Stránka 21 z 24

22 Stránka 22 z 24

23 Stránka 23 z 24

24 Stránka 24 z 24 VII. Rozpočet na dílčí části oprav Viz samostatná příloha
