Restaurátorský průzkum a záměr na obnovu dvorní fasády domu - Čp. 1000, Masná 18, Praha 1 Staré Město.

Transkript

1 Restaurátorský průzkum a záměr na obnovu dvorní fasády domu - Čp. 1000, Masná 18, Praha 1 Staré Město. Listopad 2018

2 Objednatel průzkumu: Vyšší odborná škola a střední průmyslová škola dopravní Masná 18 Praha 1 Staré Město Dodavatel průzkumu: Miroslav Bielik IČ: Mobil.tel.: Adresa: bielik@cbox.cz Mezcestí I. Čp Chrášťany Průzkum provedl: Miroslav Bielik, licencovaný restaurátor; povolení MK ČR č.j 2857/98 Průzkum zpracovali: Miroslav Bielik, licencovaný restaurátor; povolení MK ČR č.j 2857/98 Daniela Bieliková, restaurátorka Místo a předmět restaurátorského průzkumu: Čp. 1000, Masná 18, Praha 1 Staré Město. Restaurátorský průzkum se týká dvorních fasád a byl zaměřen na starší povrchovou úpravu. Termín realizace průzkumu: Listopad

3 čp. 1000/I 1, Staré Město,. Masná 18 Miroslav Bielik - restaurátor Historie objektu Klasicistní škola (Josef Kaura ml.?) z doby před r. 1853, s neorenesančními přestavbami z l a Zástavba je na někdejším pozemku svatojakubského kláštera. R doložena nouzová střecha na starém domě (stav. J. J. Pollak), r nový polohopisný plán (J. Kaura ml.). R proběhla stavba vých. dvoukřídlí, r nastavěno 3. p. a teprve r byla přistavěna záp. část. Pův. určeno pro německou průmyslovou a základní školu, v následujících údobích proběhly opakované adaptace pro úřední nebo školské účely, které nenarušily dispoziční ani stylovou podstatu. Kvalitní příklad školské stavby z poč. 3. čtvrtiny 19. stol. Pův. dvoutraktová budova se do ulice obrací jedenácti osami; podélné dvorní křídlo (13 os) je asymetricky dvoutraktové. Hl. průčelí má v přízemí portál a okna půlkruhově zaklenutá, v patrech pravoúhlá, ve 2. p. s trojúhelnými frontony. Korunní římsa na palmetových volutách. Sedmiosé průčelí záp. přístavby má přízemí hrubě bosované s pravoúhlým portálem uprostřed, 1. p. vodorovně spárované, další dvě poschodí jsou hladká; okna vesměs pravoúhlá. Korunní římsa zde na volutových konsolách. Na záp. čtyřosém průčelí edikuly s nikami v krajních slepých osách; ostatní fasády architektonicky nezajímavé. Průjezd do dvora je segmentově klenutý, vzadu vpravo vstup na pravoúhle lomené schodiště ve styku křídel. Na dvorním průčelí uličního křídla segmentově podklenuté pavlače. Záp. část třítraktová s protisměrně lomeným schodištěm ve středním traktu. JH P: Stavební archiv OÚ Praha 1 (plány od r.1834, projekty z l. 1853, 1874 i 1879 chybějí). L: F. Ruth, 1904, 726. Použitý zdroj: Umělecké památky Prahy 2

4 Popis stávajícího stavu V současné době jsou fasády monochromní v okrovožlutém odstínu. 3 Fasádní nátěr není vápenný, ale pravděpodobně na silikátové bázi s přídavkem akrylátového pojiva. Značné poškození je na západní fasádě, kde dochází k uvolňování nátěru až na štukovou vrstvu. Štuková vrstva je nová a lze se domnívat, že tato západní strana byla před předchozí opravou hodně poškozená. Další poškození omítek je v soklových partiích. Zde byl dříve vybudovaný po obvodu zdí odvlhčovací kanálek, který je vybetonovaný, a tak není jisté, zda plní požadovanou funkci. Dalšími závadami na fasádě (západní ustupující trakt) jsou praskliny, které se propisují v do fasády od přízemí až ke korunní římse. V místě sondy se prasklina projevuje také ve spárách cihlového zdiva. Kamenný sokl v přední části západní strany fasády je bez štukové omítky a nátěru. Výsledky průzkumu Průzkumem byly prokázány odstíny šedozelený, šedý (ztmavlá vrstva fasádního nátěru), okr hnědý, okr žlutý. Návrh novém povrchové úpravy. Na základě výsledků průzkumu a s ohledem na barevnost uliční fasády objektu doporučujeme použít nový fasádní nátěr v okrovohnědém odstínu (viz. přiložená fotografie s barevnými odstíny). Návrh na obnovu Budou sejmuty nesoudržné omítkové vrstvy a fasádní nátěry. Praskliny budou hloubkově otevřeny. Vlhkostí poškozené omítky v soklových partiích budou odstraněny (jsou novodobé a některé části s větším obsahem cementu). Přes praskliny bude použitý systém Helifixu, který bude instalován do cihlového zdiva. Může být v kombinaci s dubovými klínky a rozpínací maltou (doporučuji konzultaci s dodavatelem tohoto systému). Plocha fasády nebude celoplošně přeštukována, pouze lokálně v místech doplnění jádrové omítky. Přechody mezi novou a starou štukovou omítkou budou bez výškových rozdílů. Kamenný sokl bude restaurátorsky ošetřený, tzn. očištění kamene od nečistot a nevhodných vysprávek z předchozích zásahů. Nově doplněné části budou barevně a strukturou odpovídat stávajícímu použitému kameni (směs na opravu kamene Petra). Provedena revize spár a jejich případné doplnění probarveným spárovacím materiálem na vápenné bázi. zahájením restaurování je možné použít vhodné zpevňovače kamene (např. Porosil) a na závěr celoplošná konzervace. Před

5 Soupis sond Vrstvy řazené od nejstarší k nejmladší Sonda S1 Západní fasáda šambrána okna schodiště 1. vrstva jádro; 2. štuk; 3. okr; 4. štuk; 5. okr. Sonda S2 Západní fasáda šambrána okna schodiště 1. vrstva jádro; 2. štuk; 3. okr; 4. štuk; 5. okr. Sonda S3 Západní fasáda základní hladká plocha 1. vrstva jádro; 2. štuk; 3. okr; 4. štuk; 5. okr. Sonda S4 Západní fasáda základní hladká plocha 1. vrstva jádro; 2. štuk; 3. okr; 4. štuk; 5. okr. Sonda S5 Západní fasáda základní hladká plocha 1. vrstva jádro; 2. štuk; 3. okr; 4. štuk; 5. okr. Sonda S6 Západní fasáda základní plocha nad soklovou bosáží 1. vrstva štuk; 2. světlý okr; 3. zelenošedá; 4. ztmavlá vrstva fasádního nátěru; 5. okr; 6. štuk; 7. okr. Sonda S7 Západní fasáda základní plocha - 1. vrstva štuk; 2. světlý okr; 3. zelenošedá; 4. ztmavlá vrstva fasádního nátěru; 5. okr; 6. štuk; 7. okr. Sonda S8 Západní fasáda sonda v prasklině prasklina probíhá od přízemí až k hlavní římse. Sonda S9 Západní fasáda hladký pás fasády nad kordonovou římsou 1. vrstva štuk; 2. světlý okr; 3. zelenošedá; 4. okr; 5. štuk; 6. žlutý okr; 7. světlý okr. Sonda S10 Západní fasáda podokenní římsa v 1. patře 1. vrstva světlý okr; 2. vápenný podnátěr; 3. žlutý okr; 4. okr. Sonda S11 Západní fasáda podokenní římsa v 1. patře 1. vrstva štuk; 2. světlá terakota; 3. ztmavlý nátěr; 4. světlý okr do šeda; 5. žlutý okr; 6. světlý okr. Sonda S12 Západní fasáda sokl 1. vrstva nový štuk; 2. žlutý okr; 3. světlý okr. Sonda S13 Jižní fasáda podokenní římsa 1. vrstva nový štuk; 2. žlutý okr; 3. světlý okr. Sonda S14 Jižní fasáda hladká plocha nad kordonovou římsou 1. vrstva nový štuk; 2. žlutý okr; 3. světlý okr. Sonda S15 Jižní fasáda kordonová římsa 1. vrstva štuk; 2. světlá terakota; 3. ztmavlý nátěr; 4. světlý okr do šeda; 5. žlutý okr; 6. světlý okr. Sonda S16 Západní fasáda okenní šambrána v 1. patře 1. vrstva štuk; 2. světlý okr; 3. nový štuk; 4. okr. 4

6 5

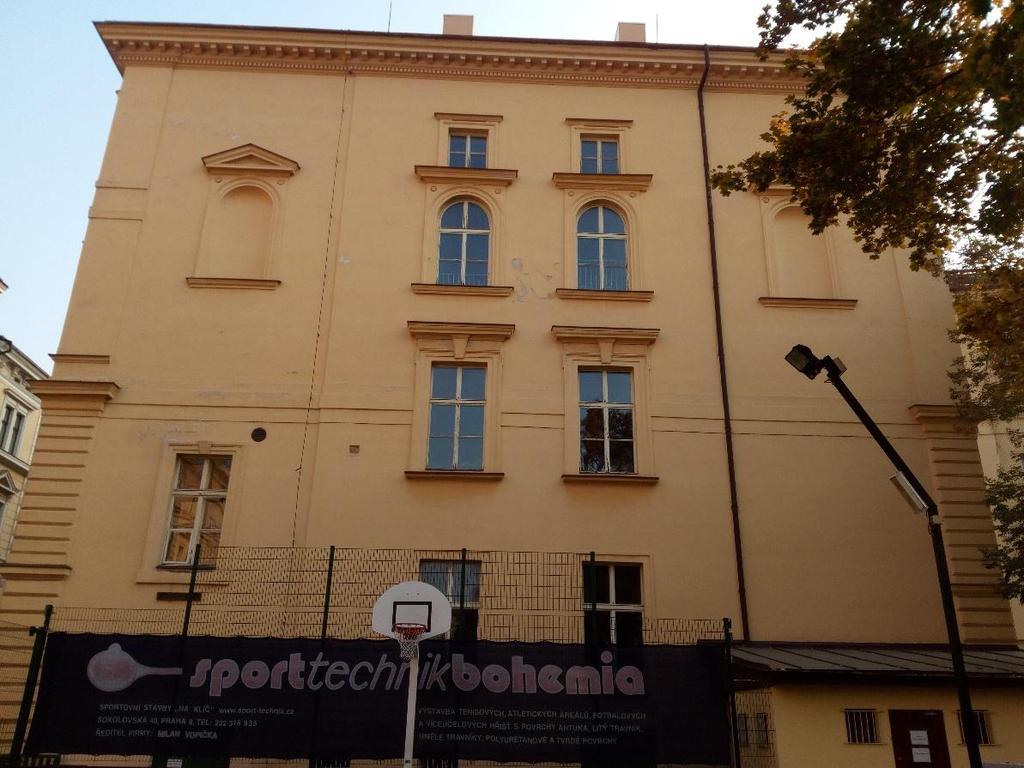

7 Obrázek 1 Umístění provedených sond na západní fasádě. Obrázek 2 Prostorová identifikace sond S1 S5. 6

8 Obrázek 3 - Sonda S1 Západní fasáda šambrána okna schodiště 1. vrstva jádro; 2. štuk; 3. okr; 4. štuk; 5. okr. Obrázek 4 - Sonda S2 Západní fasáda šambrána okna schodiště 1. vrstva jádro; 2. štuk; 3. okr; 4. štuk; 5. okr. 7

9 Obrázek 5 - Sonda S3 Západní fasáda základní hladká plocha 1. vrstva jádro; 2. štuk; 3. okr; 4. štuk; 5. okr. Obrázek 6 - Sonda S4 Západní fasáda základní hladká plocha 1. vrstva jádro; 2. štuk; 3. okr; 4. štuk; 5. okr. 8

10 Obrázek 7 - Sonda S5 Západní fasáda základní hladká plocha 1. vrstva jádro; 2. štuk; 3. okr; 4. štuk; 5. okr. Obrázek 8 Prostorová identifikace sond S6 a S7. 9

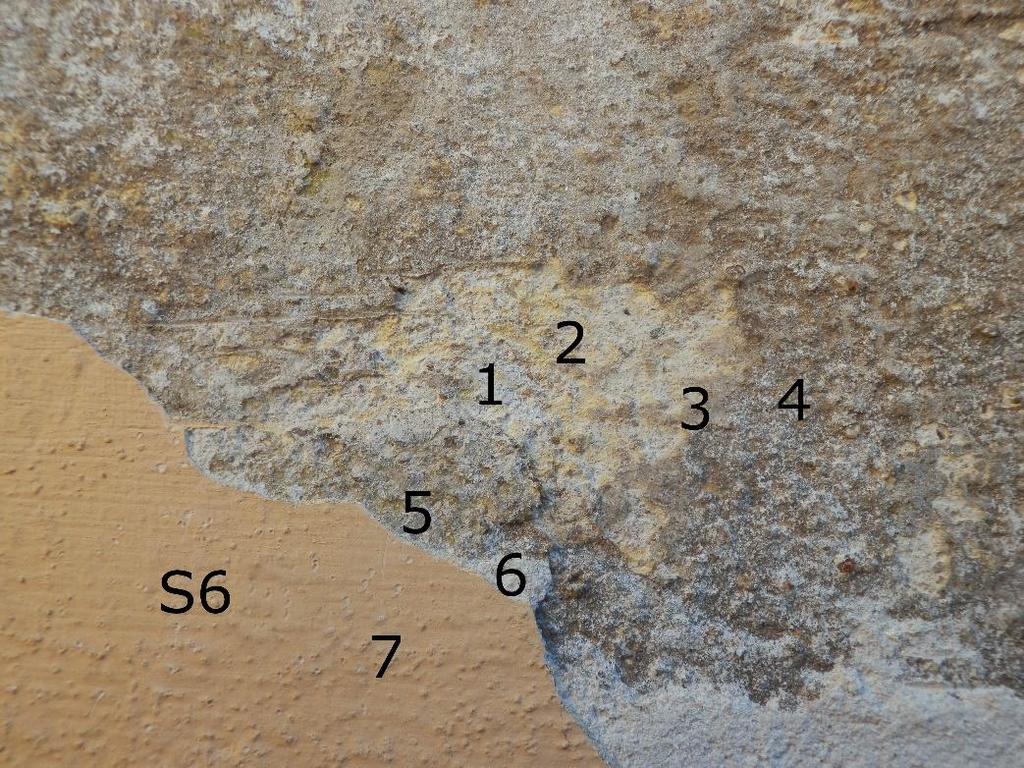

11 Obrázek 9 - Sonda S6 Západní fasáda základní plocha nad soklovou bosáží 1. vrstva štuk; 2. světlý okr; 3. zelenošedá; 4. ztmavlá vrstva fasádního nátěru; 5. okr; 6. štuk; 7. okr. Obrázek 10 - Sonda S7 Západní fasáda základní plocha - 1. vrstva štuk; 2. světlý okr; 3. zelenošedá; 4. ztmavlá vrstva fasádního nátěru; 5. okr; 6. štuk; 7. okr. 10

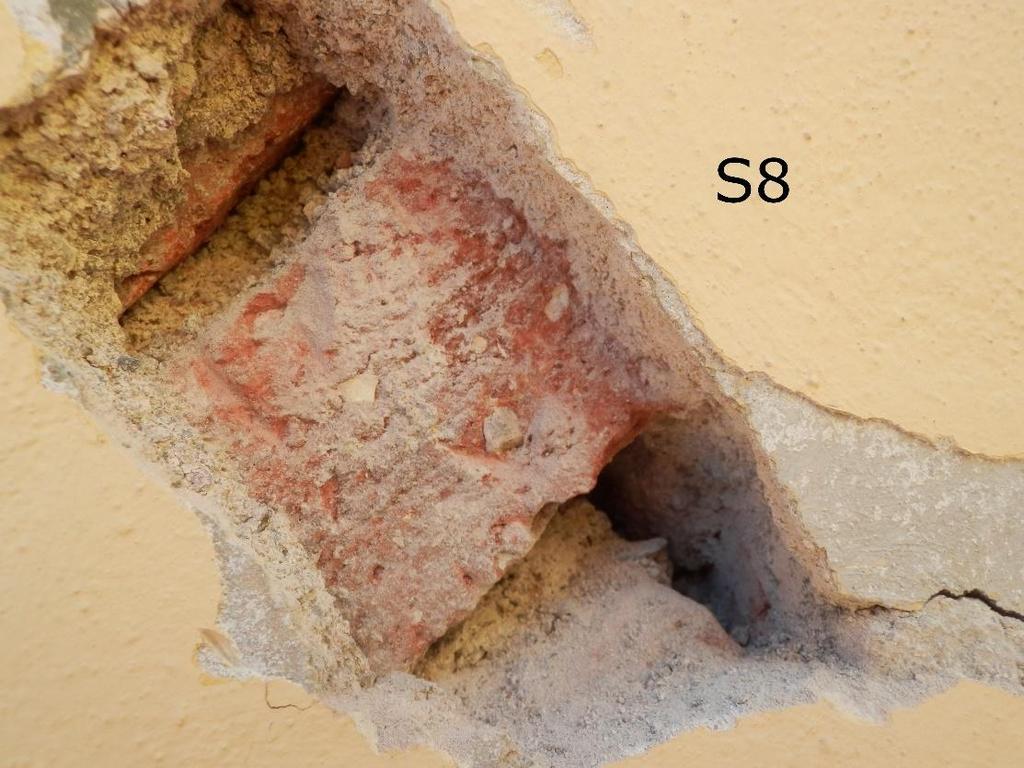

12 Obrázek 11 Prostorová identifikace sond S8 S12. Obrázek 12 - Sonda S8 Západní fasáda sonda v prasklině prasklina probíhá od přízemí až k hlavní římse. 11

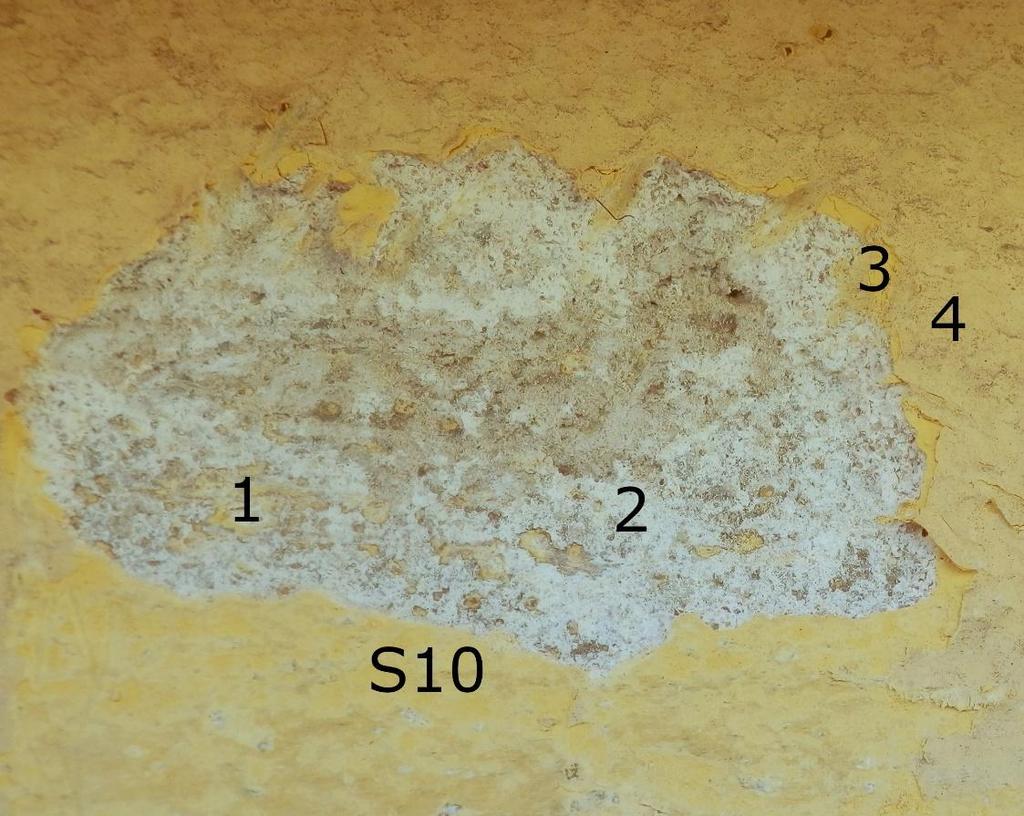

13 Obrázek 13 - Sonda S9 Západní fasáda hladký pás fasády nad kordonovou římsou 1. vrstva štuk; 2. světlý okr; 3. zelenošedá; 4. okr; 5. štuk; 6. žlutý okr; 7. světlý okr. Obrázek 14 - Sonda S10 Západní fasáda podokenní římsa v 1. patře 1. vrstva světlý okr; 2. vápenný podnátěr; 3. žlutý okr; 4. okr. 12

14 Obrázek 15 - Sonda S11 Západní fasáda podokenní římsa v 1. patře 1. vrstva štuk; 2. světlá terakota; 3. ztmavlý nátěr; 4. světlý okr do šeda; 5. žlutý okr; 6. světlý okr. Obrázek 16 - Sonda S12 Západní fasáda sokl 1. vrstva nový štuk; 2. žlutý okr; 3. světlý okr. 13

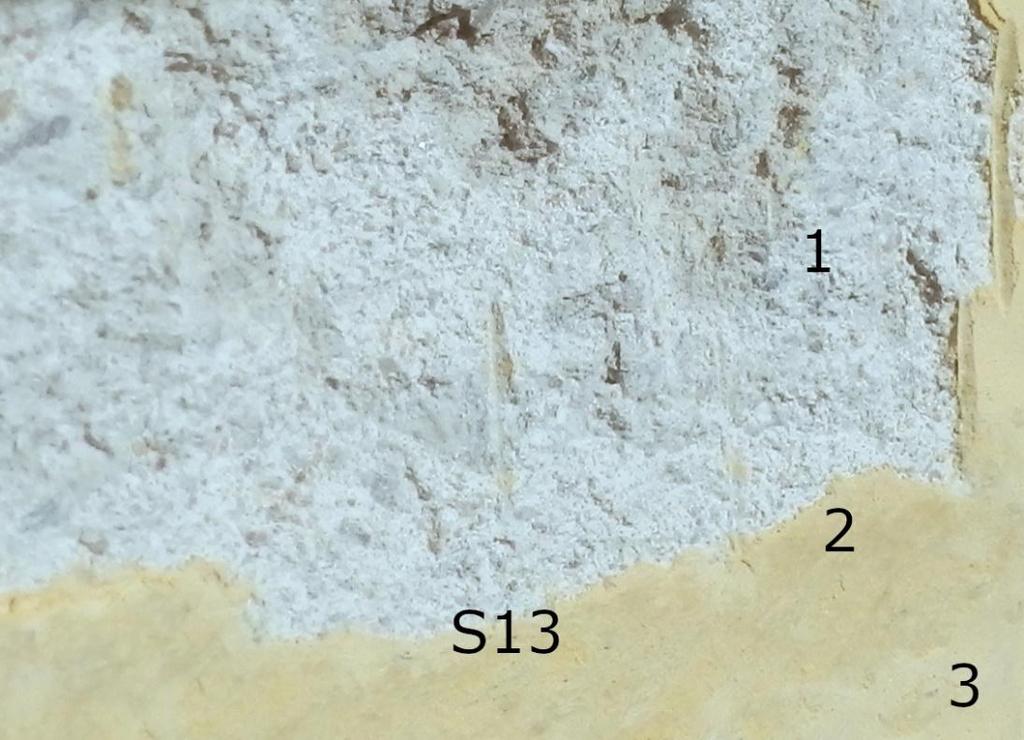

15 Obrázek 17 Prostorová identifikace sond S13, 14, 15. Obrázek 18 - Sonda S13 Jižní fasáda podokenní římsa 1. vrstva nový štuk; 2. žlutý okr; 3. světlý okr. 14

16 Obrázek 19 - Sonda S14 Jižní fasáda hladká plocha nad kordonovou římsou 1. vrstva nový štuk; 2. žlutý okr; 3. světlý okr. Obrázek 20 - Sonda S15 Jižní fasáda kordonová římsa 1. vrstva štuk; 2. světlá terakota; 3. ztmavlý nátěr; 4. světlý okr do šeda; 5. žlutý okr; 6. světlý okr. 15

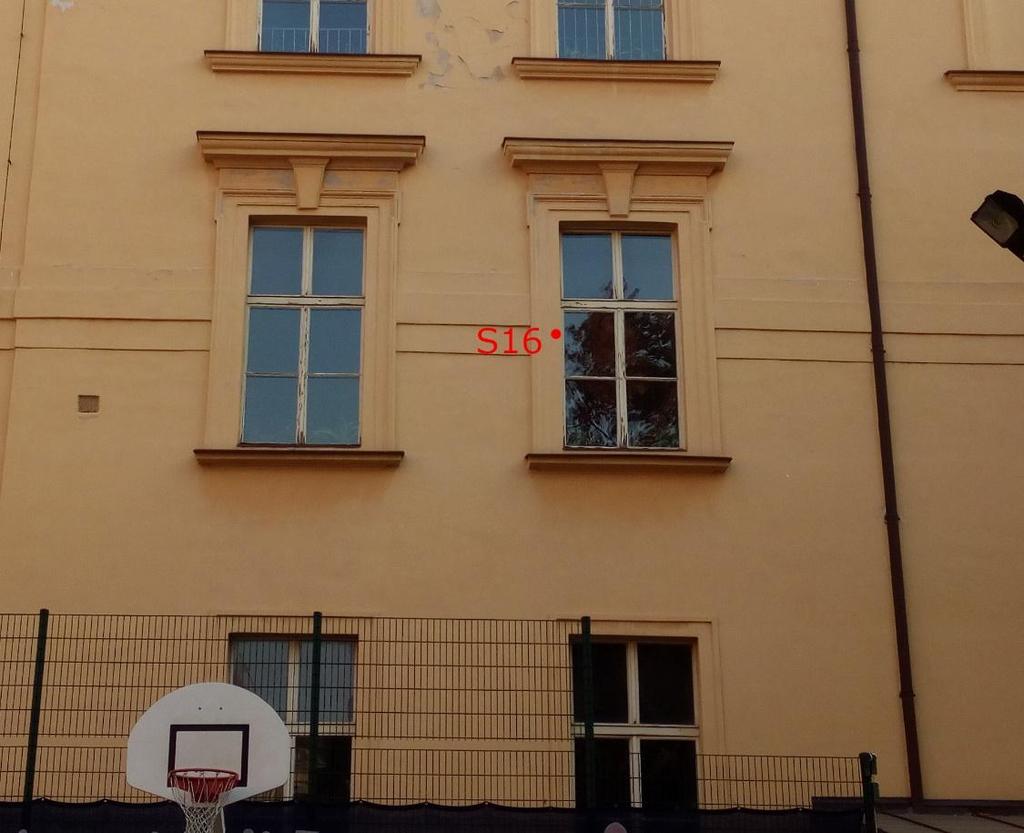

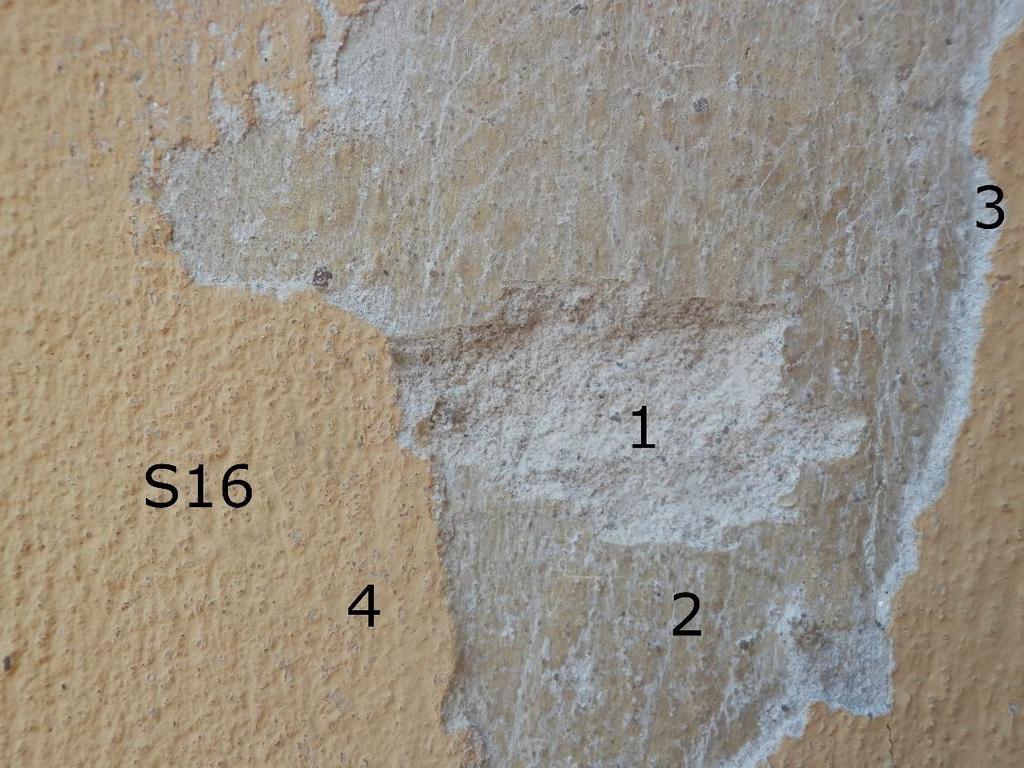

17 Obrázek 21 Prostorová identifikace sondy S16. Obrázek 22 - Sonda S16 Západní fasáda okenní šambrána v 1. patře 1. vrstva štuk; 2. světlý okr; 3. nový štuk; 4. okr. 16

18 Dle vzorníku H- Color / prostřední řada / jsou možné barevné varianty nové povrchové úpravy. 17
