Indikátor průtoku zařízení pro měření průtoku a tlaku

Transkript

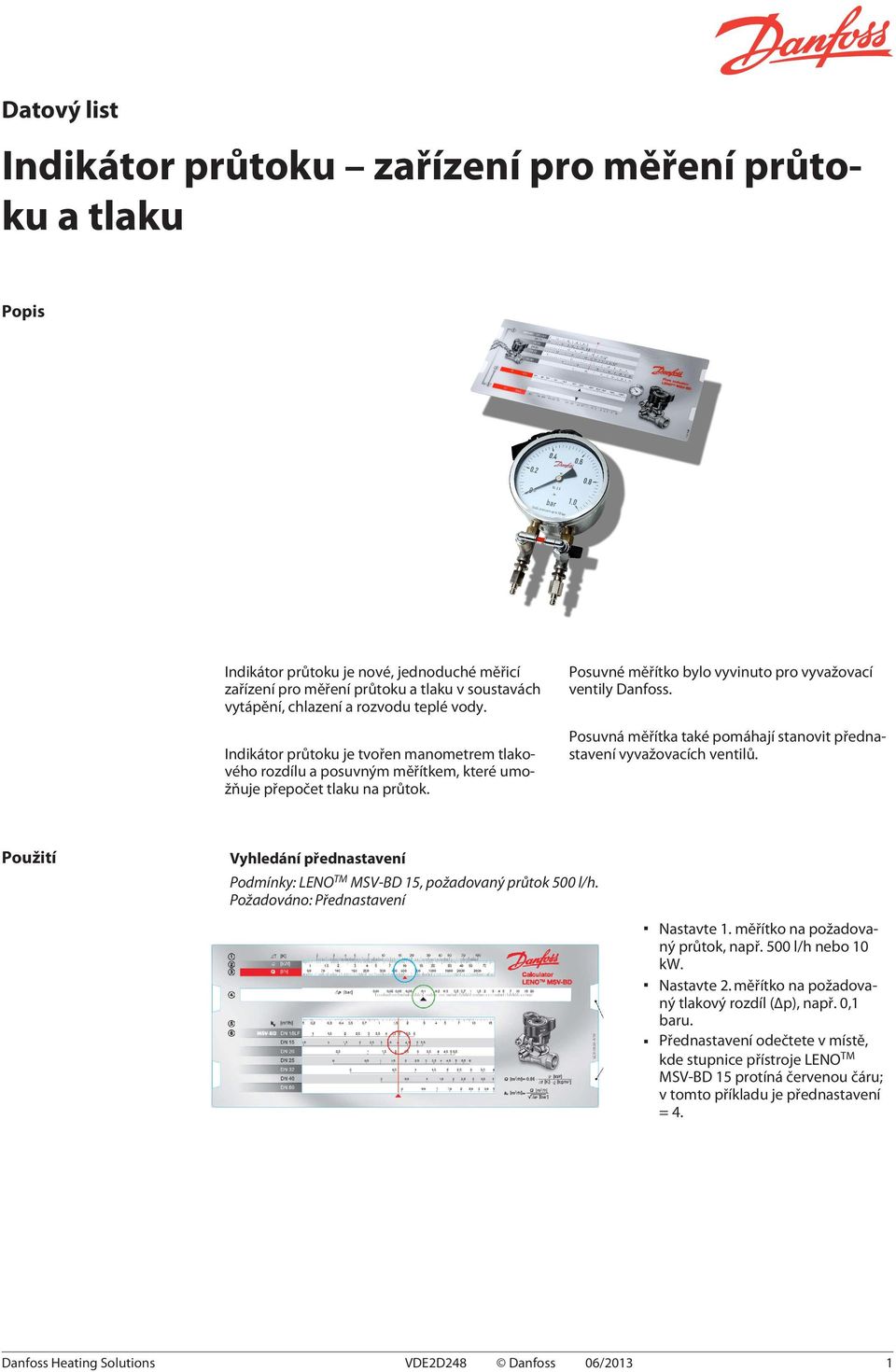

1 Datový list Popis Indikátor průtoku je nové, jednoduché měřicí zařízení pro měření průtoku a tlaku v soustavách vytápění, chlazení a rozvodu teplé vody. Indikátor průtoku je tvořen manometrem tlakového rozdílu a posuvným měřítkem, které umožňuje přepočet tlaku na průtok. Použití Posuvné měřítko bylo vyvinuto pro vyvažovací ventily Danfoss. Posuvná měřítka také pomáhají stanovit přednastavení vyvažovacích ventilů. Vyhledání přednastavení Podmínky: LENOTM MSV-BD 15, požadovaný průtok 500 l/h. Požadováno: Přednastavení Nastavte 1. měřítko na požadovaný průtok, např. 500 l/h nebo 10 kw. Nastavte 2. měřítko na požadovaný tlakový rozdíl ( p), např. 0,1 baru. Přednastavení odečtete v místě, kde stupnice přístroje LENOTM MSV-BD 15 protíná červenou čáru; v tomto příkladu je přednastavení = 4. Danfoss Heating Solutions VDE2D248 Danfoss 06/2013 1

2 Datový list Stanovení průtoku Vyhledejte dimenzi ventilu instalovaného přístroje LENOTM MSV-BD a odečtěte skutečnou přednastavenou hodnotu (zde DN 15 a přednastavení 4). Nastavte 1. měřítko a odečtěte přednastavenou hodnotu = 4. Odečtěte na manometru tlakový rozdíl, např. 0,07 baru. Nastavte 2. měřítko na 0,07 baru a odečtěte průtok = 400 l/h. Abyste dosáhli hodnoty 500 l/h, změňte přednastavení nebo nastavte tlakový rozdíl. Nastavte 1. měřítko na 500 l/h a odečtěte nové přednastavení = 4,5. Nebo nastavte na čerpadle tlakový rozdíl. Indikátor průtoku je možné použít pro ruční regulační ventily a partnerské ventily pro ASV: Objednání LenoTM ASV-I ASV-BD USV-I MSV-F2 Kufřík pro indikátor průtoku Obsah Manometr tlakového rozdílu a posuvné měřítko. 2 ks rychlospojek G1/4" s připojovací koncovkou. Modrá propojovací hadice (1,5 m/6 x 1 mm). Červená propojovací hadice (1,5 m/6 x 1 mm). 2 ks měřicích jehel s kulovým ventilem a připojovacími kolínky. Maximální statický tlak Tlakový rozdíl Obj. číslo 10 barů 0 1 bar 003L8310 Příslušenství 2 Typ 2 ks rychlospojek G1/4" s připojovací koncovkou Obj. číslo 003L8315 Propojovací hadice (2x1,5 m) 003L8261 VDE2D248 Danfoss 06/2013 Danfoss Heating Solutions

3 Datový list Typ 1 ks měřicích jehel s kulovým ventilem a připojovacími kolínky Obj. číslo 003L8262 Řemínek 003L L8319 (LENOTM Posuvné měřítko MSV-BD/B a ASVBD) Posuvné měřítko (USV-I a ASV-I) Posuvné měřítko (MSV-F2) Technická data Položka Rozsah tlaku Maximální statický tlak Spolehlivost, linearita a hysterezní chyba Teplota média Kalibrace Způsob měření Měření tlakového rozdílu 1) Danfoss Heating Solutions 003L L8320 Hodnota 0 1 bar 10 barů 2,5 % -5 až 150 C Když je ukazatel ve špatné poloze 2) 3) Zkontrolujte, zda je obtokový ventil Připevněte koncovky k měřicím otevřený hadicím 4) 5) Připevněte měřicí hadice k MSVBD 6) Připevněte měřicí hadice k manometru Zavřete obtokový ventil a přečtěte hodnotu tlaku pomocí měřiče průtoku VDE2D248 Otevřete kulové kohouty, nejprve modrý a potom červený Danfoss 06/2013 3

4 Datový list Demontáž 1) 2) Otevřete obtokový ventil 3) Obtokový ventil otevřený Zavřete kulové kohouty 4) Odpojte hadice Vyrovnejte tlak, nejprve u červeného kohoutu Design 4 VDE2D248 Danfoss 06/2013 Danfoss Heating Solutions

5 Datový list Danfoss Heating Solutions VDE2D248 Danfoss 06/2013 5

6 Datový list 6 VDE2D248 Danfoss 06/2013 Danfoss Heating Solutions

7 Datový list Danfoss Heating Solutions VDE2D248 Danfoss 06/2013 7

8 Datový list Danfoss s.r.o. V Parku 2316/ Praha 4 - Chodov Tel.: (2) , 111 Fax: (2) danfoss-cz@danfoss.com Danfoss nepřejímá odpovědnost za případné chyby v katalozích, brožurách a dalších tiskových materiálech. Danfoss si vyhrazuje právo změnit své výrobky bez předchozího upozurnění. To se týká také výrobků již objednaných za předpokladu, že takové změny nevyžadují dodatečné úpravy již dohodnutých podminek. Všechny ochranné známky uvedené v tomto materiálu jsou majetkem příslušných společností. Danfoss Heating Solutions a logo firmy Danfoss Heating Solutions jsou ochrannými známkami firmy Danfoss A/S. Všechna práva vyhrazena. 8 VDE2D248 Danfoss 06/2013 Danfoss Heating Solutions
