1 Nové trendy v řešení fasád Praha

2 Program přednášky Sanace zateplovacího systému - poruchy - technologie Retec - dodatečné zateplení Řasy na zateplených fasádách Nové směry v designovém řešení fasád 2

3 Poruchy se kterými se můžeme na ETICS setkat ETICS se začaly rozšiřovat ve střední Evropě s rozvojem bytové výstavby v 70. letech a hlavně po tzv. ropné krizi v r Během času začalo docházelo na ETICS k poruchám Vzniku prasklin v omítce nebo ve vnějším souvrství Netěsnostem v připojení ETICS na konstrukce, ve fasádě (parapetní plechy, atikové plechy, rámy výplní otvorů, držáky zábradlí, držáky svodů) Vlivem nedostatečné vodotěsnosti vnějšího souvrství ETICS dochází zatékání srážkové vody do ETICS.Působení vlhkosti v kombinaci s nízkými teplotami v zimě a naopak vysokými teplotami v létě dochází k narušení zateplovacího systému Příliš tmavá barva omítky s nízkým koeficientem odrazivosti povrchu HBW způsobuje namáhání ETICS Jde o zdánlivě malé poruchy na vnějším souvrství ETICS, které pokud se včas neodstraní přerostou ve větší a tím začne postupná pomalá degradace ETICS 3

4 Praskliny ve vnějším souvrství ETICS Hlavní příčiny jsou zejména : Nedostatečný nebo žádný přesah skleněné síťoviny v základní vrstvě 4

5 Praskliny ve vnějším souvrství ETICS Hlavní příčiny jsou zejména : Špatně umístěné nebo chybějící diagonální pásky v rozích otvorů v kombinaci se špatně osazenými izolačními deskami na rozích otvorů 5

6 Poruchy se kterými se můžeme u ETICS setkat Hlavní příčiny jsou zejména : Špatné umístění skleněné síťoviny v základní vrstvě (správné umístění skleněné síťoviny v základní vrstvě je v 1/3 tloušťky od horního povrchu) 6

7 Netěsnosti v připojení ETICS na konstrukce ve fasádě Hlavní příčiny jsou zejména : Netěsná napojení zateplovacího systému na konstrukce výplní otvorů, klempířské konstrukce parapetů nebo atiky 7

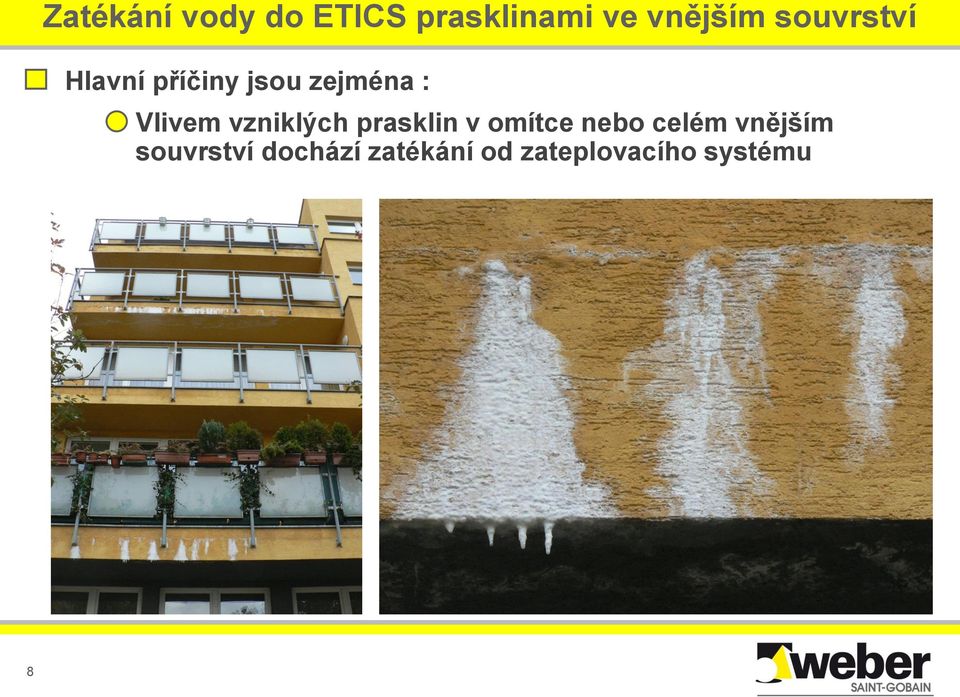

8 Zatékání vody do ETICS prasklinami ve vnějším souvrství Hlavní příčiny jsou zejména : Vlivem vzniklých prasklin v omítce nebo celém vnějším souvrství dochází zatékání od zateplovacího systému 8

9 Zatékání vody do ETICS prasklinami ve vnějším souvrství Hlavní příčiny jsou zejména : Působení vlhkosti v ETICS v kombinaci s nízkými teplotami v zimě a vysokými teplotami v létě 9

10 Příliš nízký koeficient odrazivosti (HBW) Hlavní příčiny jsou zejména : Je nevhodné používat na osluněné plochy fasády odstíny s nízkým koeficientem odrazivosti HBW HBW min. 30 pro omítky weber.min, weber pas. Silikát, weber.pas extraclean, weber.pas silikon plus HBV min. 25 pro omítky weber.pas akrylát, weber.pas silikon, weber.pas topdry 10

11 Weber Retec systém určený na sanaci ETICS Weber Retec patentované řešení na sanaci vnějších kompozitních systémů bez nutnosti demontáže Ekonomicky výhodné patentované řešení s dlouhodobou životností sanovaného systému Použití je závislé na míře poškození ETICS Možno provést: Sanaci poškozeného vnějšího souvrství stávajícího zateplovacího systému Doplnění stávajícího zateplovacího systému o novou vrstvu izolantu 11

12 Weber Retec systém určený na sanaci ETICS? Na sanaci větších poruch jako jsou různé praskliny, proražené vnější souvrství, oddělující se omítka nebo celé vnější souvrství Jde o vytvoření nové armované stěrkové vrstvy s omítkou na původním upraveném podkladu. S výhodou lze použit systém weber therm Retec 700, kde díky síti drážek vyřezaných v základní vrstvě a nízkému faktoru difúzního odporu μ = 12 stěrkové hmoty weber.therm Retec 700 a použité paropropustné omítce nedochází k výraznému zvýšení ekvivalentní difúzní tloušťky sd. 12

13 Weber Retec technologický postup sanace ETICS Před započetím sanace ETICS je třeba provést Diagnostiku stávajícího zateplovacího systému Důkladné omytí povrchu stávajícího ETICS tlakovou vodou 13

14 Weber Retec technologický postup sanace ETICS Prořezání vnějšího souvrství sítí vertikálně a horizontálně vedených řezů s rozměry polí od 15x15 cm do 30x30 cm 14

15 15 Weber Retec technologický postup sanace ETICS

16 Weber Retec technologický postup sanace ETICS Řezy jsou široké 5 až 7 mm a hluboké cca 5 mm 16

17 Weber Retec technologický postup sanace ETICS Na prořezané a očištěné vnější souvrství stávajícího ETICS se nanese vrstva armovací hmoty weber.therm Retec 700 a do požadované tloušťky se upraví zubovým hladítkem Tloušťka nanesené vrstvy je 6 až 8 mm, vhodné je použít zubové hladítko se zubem 10 x 10 mm Skleněná síťovina weber.therm

18 Weber Retec technologický postup sanace ETICS Kotvení se provede min. 4 ks šroubových hmoždinek s ocelovým trnem přes skleněnou síťovinu weber.therm

19 Weber Retec technologický postup sanace ETICS Jako povrchová úprava se použije tenkovrstvá omítka weber.pas s podkladním nátěrem weber.pas podklad UNI Weber.pas silikát Weber.pas extraclean 19

20 Lze dodatečně izolovat stávající zateplovací systém? Nezateplený, právě zateplovaný, již zateplený panelový dům Vyhoví ETICS s tl. Izolantu 6 nebo 8 cm? ETICS 1+1??? 20

21 Jak řešit ETICS s již nevyhovující tloušťkou izolantu? Dříve běžné tloušťky ETICS 50 až 80 mm Dnes požadované tloušťky ETICS běžně 100 až 200 mm, nízkoenergetické a pasivní domy až 400 mm Co dělat se starým zateplovacím systémem, který již nevyhovuje tloušťkou izolantu? Demontáž a odvezení na skládku (směs izolantu EPS,MW, cementové lepicí hmoty, omítky, skleněné síťoviny a omítky) Na stávající ETICS nalepit nový ETICS 21

22 Je možné na stávající zateplovací systém nalepit nový? Možné to je, ale potřebujeme vědět : Z jakých komponentů je stávající zateplovací systém složen (co v sobě skutečně obsahuje) Jaký je podklad zateplovacího systému Jak byl namontován kvalitně nebo nekvalitně? Jak na něm zapracoval zub času jaké má poruchy Kde zjistit skladbu stávajícího zateplovacího systému? Z archivované projektové dokumentace (pokud existuje) Z archivovaných stavebních deníků (pokud existují) Jsou ve stávajícím zateplovacím systému skutečně použity hmoty v souladu s projektovou dokumentací?????? Je třeba provést důslednou diagnostiku stávajícího zateplovacího systému včetně statického posouzení podkladu U obvodových plášťů panelových budov dokotvení skořepiny sendvičových panelů pomocí chemických kotev 22

23 ETICS na ETICS Na co je třeba se zaměřit při dodatečné izolaci stávajícího ETICS (nazýváno v praxi též ETICS na ETICS nebo ETICS 1 + 1) Legislativa Požární ochrana Statika Tepelná technika (kondenzace) 23

24 ETICS na ETICS Podklad ETICS 1 ETICS 2 ETICS 1 stávající zateplovací systém certifikovaný nebo poskládaný?????? ETICS 2 nový certifikovaný zateplovací systém (standardní ETICS na nestandardním podkladu) Kdo ručí za celé řešení Výrobce ETICS 2 Zhotovitel ETICS 2 Projektant jako autor řešení Výrobce ETICS 2 + projektant navrhne provedení zkoušek ETICS 1 Zhotovitel zajistí provedení zkoušek Rozhodující jsou vlastnosti chování celého souvrství tj. ETICS 1 + ETICS 2 26

25 Požární ochrana Zkouškou SBI bylo vyzkoušeno chování souvrství ETICS 1 + ETICS 2 ETICS 1 + ETICS 2 EPS + EPS třída reakce na oheň B s1,d0 ETICS 1 + ETICS 2 MW + MW třída reakce na oheň A2 s1,d0 27

26 Požární ochrana ETICS nesmí být lepen na body bez použití rámečků po obvodě izolačních desek a 3 bodů do plochy desky Požární ochrana šíření plamene dutinou Deformace izolačních desek vlivem kotvení, vlivem ohřevu fasády Kondenzace vodní páry v dutině mezi obvodovou stěnou a ETICS 28

27 Požární ochrana Požární pásy na fasádě v místech, kde dochází ke styku obvodového pláště a požární steny nebo požárního stropu mezi dvěma požárními úseky z izolantu s třídou reakce na oheň A1 nebo A2 musí procházet přes oba zateplovací systémy ETICS 1 i ETICS 2 Stejně tak i u požárních předělů z izolantu s třídou reakce na oheň A1 nebo A2 29

28 Statika Soudržnost původního zateplovacího systému s obvodovou stěnou 30

29 Statika Soudržnost nového zateplovacího systému s původním zateplovacím systémem 31

30 Statika poškození sendvičového panelu přetížením Zachovat funkčnost betonové vnější vrstvy sendvičového panelu Funkce stávajícího kotvení Způsobilost nosného jádra panelu pro přikotvení Návrh přikotvení (mechanické svorníkové kotvy, chemické kotvy) Ejot, Fischer 32

31 Statika přitížení ETICS Deformace izolantu a použitých dlouhých hmoždinek vlivem přetížení přidaným zateplovacím systémem Nebezpečí vzniku kompresní trhliny 33

32 Vizuální posouzení povrchu zateplovacího systému Vzhled Rovinnost povrchu Čistota Napadení řasami a plísněmi Soudržnost omítky (sprašování, křídování) 34

33 Vizuální posouzení povrchu zateplovacího systému Trhliny Mechanické poškození ( proražení vnějšího souvrství zateplovacího systému ) Vodotěsnost zateplovacího systému řešení a funkčnost detailů napojení (výplně otvorů, klempířské konstrukce) 35

34 Ověření vnitřní skladby zateplovacího systému Vnější souvrství Druh omítky (minerál, minerál s nátěrem, akrylát, silikát, silikon, ) Zrnitost omítky, struktura Tloušťka základní vrstvy Vyztužení základní vrstvy (skleněná síťovina R 117, R 131, R 178, jiná) Uložení skleněné síťoviny v základní vrstvě, přesahy 36

35 Ověření vnitřní skladby zateplovacího systému Skladbu a stav jednotlivých komponentů a stav podkladu je třeba ověřit otevřenými sondami do zateplovacího systému Doporučené rozměry jsou cca. 1 x 1 m ( počet a rozmístění stanoví projektant ) 37 Foto Ing.Pavel Svoboda

36 Ověření vnitřní skladby zateplovacího systému Kotvení Zateplovacího systému Počet použitých talířových hmoždinek na 1 m2 Použité kotevní schéma Typ hmoždinek zatloukací, šroubové Typ trnu hmoždinky plastový, ocelový, Způsob montáže povrchová, zapuštěná Stav těla a talíře hmoždinky Ověření funkce výtažnou zkouškou 38

37 Ověření vnitřní skladby zateplovacího systému Tepelný izolant Druh EPS, MW Tloušťka izolačních desek Skladba desek na vazbu, přesah desek Spáry mezi deskami (PU pěna, lepicí hmota) Stav izolačních desek Lepení izolačních desek na podklad Lepení na rámeček po obvodě desky a na tři body do plochy desky izolační desky z EPS nebo desky z MW s podélnou orientací vláken Lepená plocha je 40% plochy izolační desky izolační desky z EPS nebo desky z MW s podélnou orientací vláken Lepení celoplošné na zubové hladítko Lepení na body není v souladu s ČSN 39

38 Příklad nedostatečné slepené plochy, min.40 % plochy desky 40

39 Příklad nepřípustného lepení izolantu na body foto Ing.Pavel Svoboda 41

40 Ověření vnitřní skladby zateplovacího systému Podklad zateplovacího systému Stopy po vlhkosti kondenzované, zatékání do systému Plísně na podkladu Soudržnost lepicí hmoty stávajícího zateplení s podkladem foto Ing.Pavel Svoboda Vlastní soudržnost podkladu 42

41 Ověření soudržnosti vnějšího souvrství Soudržnost základní vrstvy s izolantem Izolační desky z pěnového polystyrenu EPS nebo lamely z minerální vlny s kolmou orientací vláken soudržnost větší než 80 kpa Desky z minerální vlny s podélnou orientací vláken soudržnost max. 15 kpa (pevnost izolační desky kolmo k rovině izolační desky) 43

42 Ověření soudržnosti vnějšího souvrství Pokud soudržnost základní vrstvy s izolantem nevyhoví doporučuje se provést demontáž vnějšího souvrství Po demontáži (stržení) vnějšího souvrství je třeba posoudit stav povrchu izolantu a rozhodnout Lokální vyspravení, přebroušení celoplošné nalepen nového izolantu Celková demontáž zateplovacího systému 44

43 Prověření soudržnosti omítky stávajícího ETICS a lepicí hmoty nového zateplovacího systému Odtrhovou zkouškou je třeba zjistit jestli zvolená lepicí hmota vykazuje dostatečnou soudržnost se stávající omítkou foto Ing.Pavel Svoboda Je třeba určit druh lepicí hmoty prodanou omítku Cementová lepicí hmota s podkladním nátěrem nebo bez Disperzní lepicí hmota s podkladním nátěrem nebo bez 45

44 Návrh nového zateplovacího systému na stávající zateplovací systém Maximální tloušťky izolantů Izolační materiál (nový ETICS) Celková tloušťka izolace obou ETICS EPS max. 300 mm MW desky, MW lamely max. 200 mm 46

45 Návrh nového zateplovacího systému na stávající zateplovací systém Celková maximální hmotnost zateplovacího systému Celková tloušťka izolace (mm) Celková hmotnost zateplovacích systémů s izolačními materiály EPS Kombinace MW desky MW lamely do 200 mm 48 kg/m2 48 kg/m2 60 kg/m2 200 až 300 mm 28 kg/m2 nelze nelze 47

46 Návrh nového zateplovacího systému na stávající zateplovací systém Nový zateplovací systém se kotví talířovými hmoždinkami do původního podkladu Doporučuji použít talířové šroubové hmoždinky s ocelovým trnem Kotvení doporučuji provádět přes skleněnou síťovinu, do měkké základní vrstvy Skleněnou síťovinu doporučuji použít min. R 131, nebo R

47 2. Řasy na fasádách, omítka weber.pas topdry Animace

48 Řasy na fasádách, omítka Weber.pas topdry Řasy Nejstarší organismy adaptované na všech místech na zemi Nenáročné a přizpůsobivé voda, vzduch Potřebují málo živin, vody a světla, stačí nízké teploty Rozmanitý vzhled, barva a stavba mikroskopické x několikametrové Podmínky výskytu na budovách Světlo, voda + minimum živin Dříve se na nezateplených budovách vyskytovaly na místech kde se drží voda Svody dešťové vody, balkóny, římsy, sokly Dnes často na ETICS Šíří se vzduchem Nesnáší vysoké ph (12 a vyšší) Nejčastější řasy Zrněnka (Pleurococcus), Chlorella, Chlorococcum

49 Řasy na fasádách, omítka weber.pas topdry Korozivní působení na silikátové podklady, betony, kámen Na nezateplených objektech jen na trvale vlhkých místech Objevují se na povrchu, kdy ph klesne pod 12 Udržují vlhké mikroklima => růst bakterií Zadržující vodu, tím pomáhají ke zvětrávání povrchu (zmrazovací cykly), urychlují povětrnostní korozi S vlhkem zvětšují objem a narušují pórovitý povrch

50 Řasy na fasádách, omítka weber.pas topdry Působení na omítky ETICS Nejčastěji na bázi polymerních pojiv Odolávají kyselinám produkovaným mikroorganismy Obsahují biocidy => řasy nepronikají do omítky Omítky jsou málo pórovité a nenasákavé => odolávají zmrazovacím cyklům Tím je degradace zanedbatelná, způsobuje především estetické škody

51 Řasy na fasádách, omítka weber.pas topdry Faktory podporující výskyt řas na ETICS Dostatečné množství kapalné vody. Zdroje: Nekvalitně provedené stavební dílo Dešťová voda nepravidelný zdroj Kondenzační voda Živiny prach, nečistoty. Nemusí být obsaženy v omítce Orientace stěny ke světovým stranám, lokální podmínky Vlastnosti povrchu ETICS Zrnitost (drsnost) povrchu Smáčivost povrchu Samočistitelnost povrchu ph povrchu

52 Řasy na fasádách, omítka weber.pas topdry Omezení růstu řas na ETICS Konstrukční/Architektonické opatření Přesahy střechy Oprava svodů dešťové vody Zamezení ostřikování vody Volba povrchové úpravy Biocidní prostředky V omítkách V nátěrech Preventivní nátěry weber.pas topdry

53 Řasy na fasádách, omítka weber.pas topdry Působení řas na omítky zateplených fasád

54 Řasy na fasádách, omítka weber.pas topdry

55 Řasy na fasádách, omítka weber.pas topdry Nejdůležitější vlastnosti: Šetrná k životnímu prostředí Hydrofilní Velmi vysoká odolnost proti mikroorganismům Bez biocidních přísad pro ochranu fasády Vysoká pružnost Snadná aplikace Možnost úpravy pro práci v nízkých teplotách Menší citlivost pro klimatické podmínky při aplikaci Dlouhá životnost Široký výběr barev a struktur

56 Řasy na fasádách, omítka weber.pas topdry Zbytkovou vodu, která zůstává po dešti nebo vlivem kondenzace na povrchu omítky, mohou ke svému růstu využít mikroorganismy. Díky speciální weber topdry technologii, která snižuje povrchové napětí mezi vodou a omítkou, se zbytková voda rozlévá do větší plochy, aktivuje množství mikroskopických kapilár a je tak rychleji odváděna z povrchu omítky. Zbytkovou vodu omítka weber.pas topdry pojme a povrch je v krátké době suchý.

57 Řasy na fasádách, omítka weber.pas topdry Pohlcená voda postupně odchází z jednotlivých kapilár ve formě vodní páry, kterou nemohou mikroorganismy využít pro svůj život a fasáda zůstává po dlouhou dobu čistá. Tím je fasáda chráněna proti mikroorganismům bez použití biocidů, čímž je zároveň šetrná k životnímu prostředí.

58 3. Dekorativní omítky a fasády Jak vytvořit dekorativní povrch na fasádě? S omítkami a nátěry weber.design Omítka se vzhledem a texturou dřeva Weber.pas silikon WOOD a nátěr Weber.ton LAZUR Omítka se vzhledem obkladových pásků Weber.pas silikon brick a spáry Weber.pas podklad UNI BRICK Omítka se vzhledem pískovce a granitu Weber.pas sandstone a Weber.pas granit Omítka a nátěr v metalických odstínech Weber.pas silikon a nátěr Weber.ton silikon Nátěr s odlesky a třpytem na fasádě Weber.ton mica a Weber.flitr

59 weber.pas silikon wood str Designové omítky

60 weber.pas silikon wood str Designové omítky

61 weber.pas silikon brick str Designové omítky - obkladové pásky

62 weber.pas silikon brick str Designové omítky

63 weber.pas silikon brick nalepení šablony str Designové omítky

64 weber.pas silikon brick nanesení omítky str Designové omítky

65 weber.pas silikon brick uhlazení omítky str Designové omítky

66 weber.pas silikon brick plastičnost povrchu str Designové omítky

67 weber.pas silikon brick finální úprava str Designové omítky

68 weber.pas silikon brick odstranění za mokra str Designové omítky

69 weber.pas silikon brick str Designové omítky

70 weber.pas sandstone str Designové omítky pískovec

71 weber.pas sandstone str Designové omítky pískovec

72 weber.pas granit str Designové omítky granit

73 weber.pas granit str Designové omítky granit

74 Metalické odstíny Pro ztvárnění dekorativních prvků fasád s kovovým vzhledem Řada metallic je dostupná v 7 odstínech: Gold Silver Bronze Cuprum Red Green Blue Jako probarvená omítka weber.pas silikon (v jedné textuře) a nátěru weber.ton silikon Podklad musí být zcela vyzrálý Všechny odstíny najdete v nové vzorkovnici textur 78 weber.pas silikon, weber.ton silikon

75 Metalické odstíny weber.ton metallic cuprum weber.pas silikon metallic cuprum 79 weber.ton metallic bronze weber.pas silikon metallic bronze

76 Metalické odstíny weber.ton metallic silver weber.pas silikon metallic silver 80 weber.ton metallic gold weber.pas silikon metallic gold

77 Weber.flitr barevná zrna stříkaná do čerstvé omítky str Vytváří třpytivý vzhled fasády

78 Weber.flitr barevná zrna stříkaná do čerstvé omítky str Vytváří třpytivý vzhled fasády

79 Weber.ton mica šupinky slídy str Nátěr s odlesky
