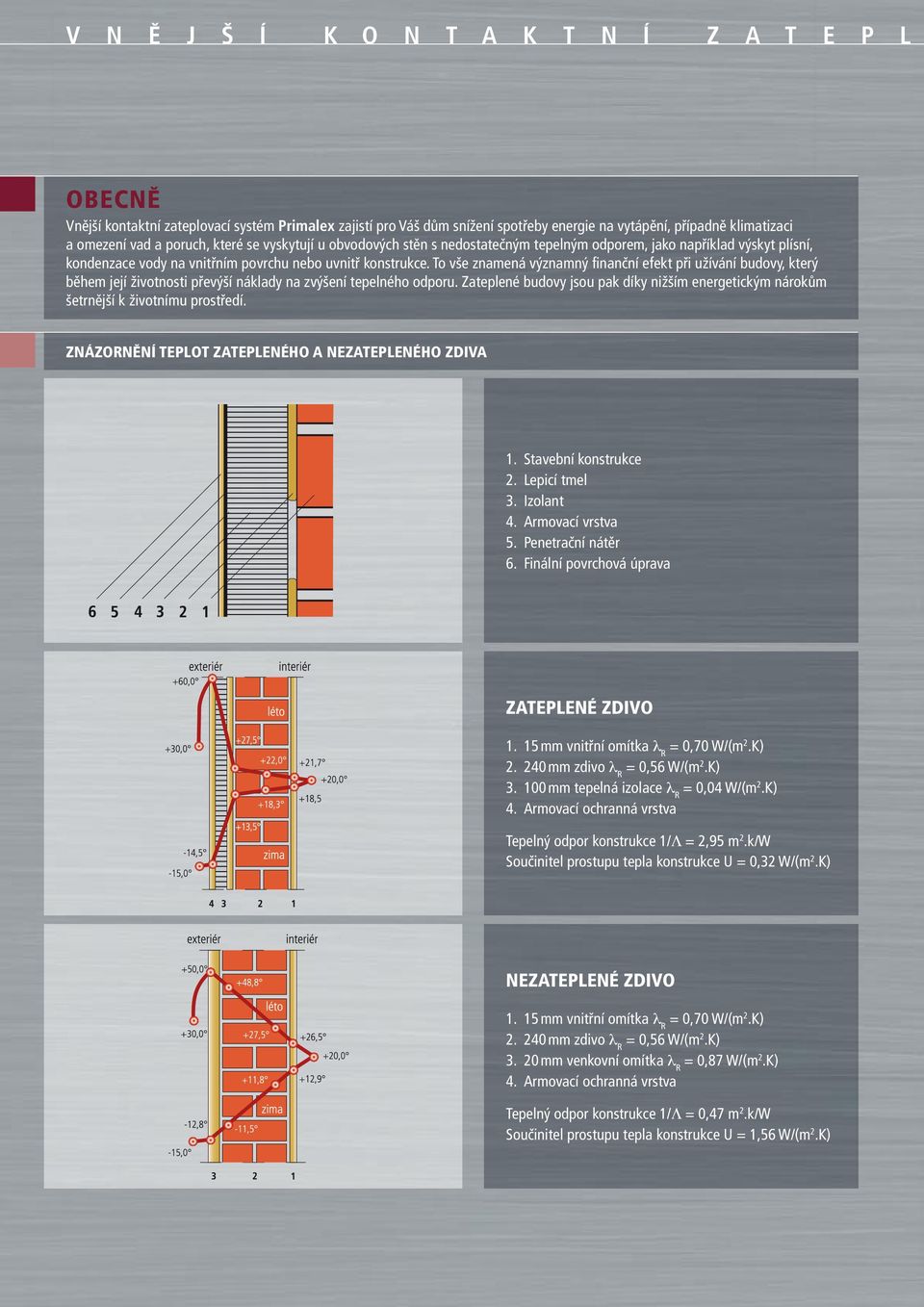

2 V N Ě J Š Í K O N T A K T N Í Z A T E P L OBECNĚ Vnější kontaktní zateplovací systém Primalex zajistí pro Váš dům snížení spotřeby energie na vytápění, případně klimatizaci a omezení vad a poruch, které se vyskytují u obvodových stěn s nedostatečným tepelným odporem, jako například výskyt plísní, kondenzace vody na vnitřním povrchu nebo uvnitř konstrukce. To vše znamená významný finanční efekt při užívání budovy, který během její životnosti převýší náklady na zvýšení tepelného odporu. Zateplené budovy jsou pak díky nižším energetickým nárokům šetrnější k životnímu prostředí. ZNÁZORNĚNÍ TEPLOT ZATEPLENÉHO A NEZATEPLENÉHO ZDIVA 1. Stavební konstrukce 2. Lepicí tmel 3. Izolant 4. Armovací vrstva 5. Penetrační nátěr 6. Finální povrchová úprava ZATEPLENÉ ZDIVO mm vnitřní omítka λ R = 0,70 W/(m 2.K) mm zdivo λ R = 0,56 W/(m 2.K) mm tepelná izolace λ R = 0,04 W/(m 2.K) 4. Armovací ochranná vrstva Tepelný odpor konstrukce 1/Λ = 2,95 m 2.k/W Součinitel prostupu tepla konstrukce U = 0,32 W/(m 2.K) NEZATEPLENÉ ZDIVO mm vnitřní omítka λ R = 0,70 W/(m 2.K) mm zdivo λ R = 0,56 W/(m 2.K) mm venkovní omítka λ R = 0,87 W/(m 2.K) 4. Armovací ochranná vrstva Tepelný odpor konstrukce 1/Λ = 0,47 m 2.k/W Součinitel prostupu tepla konstrukce U = 1,56 W/(m 2.K)

3 O V A C Í S Y S T É M P R I M A L E X NÁVRH Pro vhodnou tloušťku tepelné izolace doporučujeme minimálně mm tepelného izolantu, nebo využít tabulky materiálů. DOPORUČENÉ TLOUŠŤKY TEPELNÉHO IZOLANTU PRO ZÍSKÁNÍ POŽADOVANÝCH HODNOT U DLE ČSN původní konstrukce tloušťka zdiva součinitel prostupu tepla výsledný součinitel prostupu tepla U 8 cm 9 cm 10 cm 11 cm 12 cm 13 cm 14 cm obyčejný beton 25,0 cm 2,56 0,42 0,38 0,34 0,32 0,29 0,27 0,26 cihly plné cihly CDm plynosilikáty (výroba od roku 1989) škvárové tvárnice 30,0 cm 1,90 0,39 0,35 0,32 0,30 0,28 0,26 0,25 45,0 cm 1,40 0,37 0,34 0,31 0,29 0,27 0,25 0,24 60,0 cm 1,10 0,34 0,32 0,29 0,27 0,26 0,24 0,23 24,0 cm 1,72 0,39 0,35 0,32 0,30 0,28 0,26 0,25 36,5 cm 1,12 0,35 0,32 0,29 0,27 0,26 0,24 0,24 30,0 cm 1,37 0,37 0,34 0,31 0,29 0,27 0,25 0,24 40,0 cm 1,02 0,34 0,31 0,29 0,27 0,25 0,24 0,22 30,0 cm 1,67 0,38 0,35 0,32 0,30 0,28 0,26 0,24 40,0 cm 1,25 0,36 0,33 0,30 0,28 0,26 0,25 0,23 cihelné bloky 24,5 cm 1,39 0,37 0,34 0,31 0,29 0,27 0,25 0,24 CD INA A 36,5 cm 0,91 0,32 0,29 0,28 0,26 0,24 0,23 0,22 DOPORUČENÉ TLOUŠŤKY TEPELNÉHO IZOLANTU PRO ZÍSKÁNÍ DOPORUČENÝCH HODNOT U DLE ČSN původní konstrukce tloušťka zdiva součinitel prostupu tepla výsledný součinitel prostupu tepla U 8 cm 9 cm 10 cm 11 cm 12 cm 13 cm 14 cm obyčejný beton 25,0 cm 2,56 0,42 0,38 0,34 0,32 0,29 0,27 0,26 cihly plné cihly CDm plynosilikáty (výroba od roku 1989) škvárové tvárnice 30,0 cm 1,90 0,39 0,35 0,32 0,30 0,28 0,26 0,25 45,0 cm 1,40 0,37 0,34 0,31 0,29 0,27 0,25 0,24 60,0 cm 1,10 0,34 0,32 0,29 0,27 0,26 0,24 0,23 24,0 cm 1,72 0,39 0,35 0,32 0,30 0,28 0,26 0,25 36,5 cm 1,12 0,35 0,32 0,29 0,27 0,26 0,24 0,24 30,0 cm 1,37 0,37 0,34 0,31 0,29 0,27 0,25 0,24 40,0 cm 1,02 0,34 0,31 0,29 0,27 0,25 0,24 0,22 30,0 cm 1,67 0,38 0,35 0,32 0,30 0,28 0,26 0,24 40,0 cm 1,25 0,36 0,33 0,30 0,28 0,26 0,25 0,23 cihelné bloky 24,5 cm 1,39 0,37 0,34 0,31 0,29 0,27 0,25 0,24 CD INA A 36,5 cm 0,91 0,32 0,29 0,28 0,26 0,24 0,23 0,22 Přesněji lze tloušťku stanovit z požadavků na součinitele prostupu tepla a nejnižší teplotu vnitřního povrchu konstrukcí obvodového pláště dle ČSN (2002) a s hledáním optimální tloušťky ekonomickým hodnocením. Hodnoty výsledného součinitele prostupu tepla odpovídající normě ČSN jsou v tmavých polích.

4 V N Ě J Š Í K O N T A K T N Í Z A T E P L PRIMALEX ZATEPLOVACÍ SYSTÉM PS Tepelným izolantem v systému je stabilizovaný polystyren EPS 70 F Fasádní, EPS 100 F Fasádní, případně extrudovaný polystyren. Desky se lepí k podkladu a následně armují lepicím tmelem. Tmel se nanáší po obvodu desky a bodově na dvou až třech místech uprostřed desky, nebo celoplošně zubovým hladítkem. Minimální pokrytí při lepení je 40 % plochy. Index šíření plamene systému i s = 0,00 mm/min. POUŽITÍ FASÁDNÍCH DESEK ZE STABILIZOVANÉHO POLYSTYRENU PŘEDNOSTI Nižší pořizovací náklady Snadná montáž, manipulace a práce NEVÝHODY Omezené použití do výšky max. 25,5 m z důvodů požární bezpečnosti Vyšší difuzní odpor polystyrenových desek POUŽITÍ FASÁDNÍCH DESEK Z EXTRUDOVANÉHO POLYSTYRENU PŘEDNOSTI Extrudovaný polystyren se vyznačuje velmi nízkou nasákavostí do 0,2 % obj. Vhodný na izolace konstrukcí pod terénem a na izolace soklů NEVÝHODY Vyšší pořizovací náklady Těžší zpracovatelnost, před nanesením armovací vrstvy je nutné tyto desky zdrsnit Požárně technické omezení 25,5 m výšky PRIMALEX ZATEPLOVACÍ SYSTÉM MI Tepelným izolantem u tohoto systému jsou desky z minerální vlny s podélnými nebo kolmými vlákny. Desky se lepí k podkladu lepicím tmelem, který se nanáší na desky s podélným vláknem po obvodu a ve dvou až třech bodech uprostřed desky, nebo celoplošně. U desek s kolmým vláknem se nanáší pouze celoplošně. Index šíření plamene systému i s = 0,00 mm/min. POUŽITÍ DESEK Z MINERÁLNÍ VLNY PŘEDNOSTI Systém je možné použít bez omezení Velmi dobrá prodyšnost Kolmá vlákna není třeba kotvit do výšky 20 m Reakce na oheň tepelného izolantu A1 dle ČSN EN Velmi dobrá paropropustnost Výborná zvuková izolace NEVÝHODY Vyšší pořizovací náklady Obtížnější montáž

5 O V A C Í S Y S T É M P R I M A L E X PRIMALEX ZATEPLOVACÍ SYSTÉM PS 1. Stavební konstrukce 2. Lepicí tmel 3. Izolant stabilizovaný nebo extrudovaný polystyren 4. Armovací vrstva s lepidlem 5. Primalex základový nátěr 6. Tenkovrstvá omítka Primalex PRIMALEX ZATEPLOVACÍ SYSTÉM MI 1. Stavební konstrukce 2. Lepicí tmel 3. Izolant minerální vlna 4. Armovací vrstva s lepidlem 5. Primalex základový nátěr 6. Tenkovrstvá omítka Primalex

6 V N Ě J Š Í K O N T A K T N Í Z A T E P L PRACOVNÍ POSTUPY PŘÍPRAVA PODKLADU Pro zaručení funkčnosti a profesionálního zpracování vnějších kontaktních zateplovacích systémů je třeba splnit následující podmínky: Podklad musí být zbaven nečistot, prachu a mastnot omytím tlakovou vodou nebo mechanicky. Před zahájením prací je nutno zkontrolovat, zda je podklad dostatečně únosný a soudržný. Zvětralá a odfouklá místa je nutno odstranit a provést nové omítnutí. Větší nerovnosti vyrovnat jádrovou omítkou (podklad by neměl vykazovat větší nerovnost, než je stanoveno v ČSN ). Podklad by neměl být zjevně vlhký. Doporučujeme označit si vedení elektrických kabelů a jiných instalací, aby nedošlo k jejich poškození při následném kotvení desek pomocí hmoždinek. PENETRACE PODKLADU Pro hloubkové zpevnění podkladu, sjednocení nasákavosti a zlepšení přilnavosti doporučujeme podklad penetrovat (zpevnit) přípravkem Primalex Hloubková penetrace podle návodu k použití. KOTVENÍ SOKLOVÉ LIŠTY Soklová lišta slouží k vytvoření spodní soklové hrany a chrání spodní hrany izolačních desek před poškozením. Lišta se kotví hmoždinkami do podkladu (3ks/m profilu). Lišty se spojují spojkami, na nárožích se nastřihnou v úkosu a ohnou do příslušného úhlu. Soklové lišty jsou vybaveny okapovým nosem. LEPENÍ IZOLAČNÍCH DESEK Desky tepelně izolačních materiálů se lepí na sraz a na vazbu zespoda nahoru. Deska s naneseným lepicím tmelem se důkladně přitlačí k podkladu v celé ploše a usadí se do roviny. Technologická přestávka pro další práce dva dny. Lepicí tmel nesmí prostupovat mezi deskami, případné mezery mezi deskami doplnit izolantem. KOTVENÍ HMOŽDINKAMI Izolační desky se po přilepení a technologické pauze (min. 2 dny) kotví talířovými hmoždinkami. Na 1 m 2 polystyrenu se doporučuje 6 ks hmoždinek, u minerální vlny s kolmým vláknem 4 ks a u desek s podélnými vlákny 6 ks hmoždinek. Přesný počet a druh hmoždinek stanoví projektant dle druhu zdiva, tloušťky izolantu a výšky kontaktního zateplovacího systému. FASÁDNÍ OTVORY U každého fasádního otvoru, jako např. okna, dveře apod. se provedou diagonální výztuže z armovací síťky o rozměru cca 20 x 30 cm. Diagonální výztuhy se zastěrkují do tmelu před osazením celoplošné výztužné sítě Výztužný klín nebo diagonálně vložená sklovláknitá tkanina 2 Výztužný rohový profil nebo nadpražní profil s okapovou hranou 3 Výztužný profil pro vertikální hranu 4 Vyztužená plocha sklovláknitou tkaninou 3 4

7 O V A C Í S Y S T É M P R I M A L E X ARMOVACÍ VRSTVA Vrstva je tvořena speciálním lepicím tmelem s armovací tkaninou, která přenáší veškeré pnutí vznikající při teplotních výkyvech. Vytvoří se tak, že na vybroušené desky tepelného izolantu se nanese zubovým hladítkem vrstva tmelu a do ní se zatlačí armovací tkanina s minimálním přesahem 100 mm. Zvláště namáhané oblasti mohou být zesíleny dodatečnou vrstvou výztužné sítě. Čerstvě vytvořenou výztužnou vrstvu je třeba pečlivě chránit až do jejího vytvrdnutí před nepříznivými povětrnostními vlivy, jako například déšť, přímé sluneční záření, silný vítr nebo mráz. PŘÍPRAVA PRO FINÁLNÍ ÚPRAVU Z důvodu sjednocení savosti podkladu a zlepšení přídržnosti je nutné aplikovat na vyschlou armovací vrstvu Primalex Akrylátový základ nebo Primalex Silikátový základ*. Pod barevné omítky je nutné základní nátěry obarvit do podobného odstínu jako vrchní omítku. FINÁLNÍ POVRCHOVÁ ÚPRAVA Pro finální povrchovou úpravu jsou určeny strukturální pastovité omítky Primalex v zrnitosti 1,5 mm, 2,0 mm a 2,5 mm. Omítky lze kolorovat v Kolorovacích centrech Primalex. Pro zateplovací systémy jsou doporučeny světlé pastelové odstíny. Před aplikací musí být povrch suchý a dostatečně vyzrálý (5 7 dní dle povětrnostních podmínek), zbavený nečistot, prachu a opatřený základovým nátěrem v barvě omítky. Omítka se natáhne nerezovým hladítkem v tloušťce zrna a upraví se dle požadované struktury (rýhovaná, roztíraná). UPOZORNĚNÍ Omítky se nesmí aplikovat za teplot pod +5 C a nad +25 C, na přímém slunečním záření a silném větru. Po dobu vysychání je potřeba omítky chránit před mrazem a přímým deštěm. PASTOVITÉ AKRYLÁTOVÉ OMÍTKY PRIMALEX Fasádní akrylátová pastovitá omítka v provedení rýhovaná a roztíraná. Zrnitost: 1,5 mm; 2 mm; 2,5 mm. Po aplikaci vytváří strukturní, hydrofóbní povrch s dlouhodobou životností. Přirozeným způsobem, větrem a dešťovými srážkami je snadno zbavována usazeného prachu a organických nečistot. Odolná proti povětrnostním vlivům včetně kyselých dešťů, je propustná pro vodní páry. Pro zlepšení přilnavosti omítky k podkladu je vhodné použít Primalex Akrylátový základ. PASTOVITÉ SILIKÁTOVÉ OMÍTKY PRIMALEX* Fasádní silikátová pastovitá omítka v provedení rýhovaná a roztíraná. Zrnitost: 2 mm. Vysoce paropropustná, vhodné zejména na zateplovací systém s izolací z minerální vlny. Pro zlepšení přilnavosti omítky k podkladu je vhodné použít Primalex Silikátový základ*. Omítky a silikátový základ obsahují zásadité pojivo, proto je nutné pečlivě zakrýt všechny navazující stavební konstrukce. V případě potřísnění těchto konstrukcí je ihned očistit. Podrobnější informace v prospektu Omítky. * K dispozici od 9/2004.
