1 zpravodaj jaro 2012 Obsah: 2 Tepelné izolace pro kontaktní zateplovací systémy 4 Weber.therm keramik/weber.therm keramik mineral 5 Weber.pas extraclean 6 I problematické povrchy je třeba nivelovat 7 Pastovitá omítka weber.pas topdry 9 Publikace weber.rádce Naše křížovka

2 T Vnější epelné izolace pro kontaktní zateplovací systémy kontaktní zateplovací systém byl původně vyvinut k dodatečnému zateplení obvodových plášťů. Dnes se běžně navrhuje a používá i v konstrukcích obvodových plášťů novostaveb. Ucelená sestava složek kontaktního zateplovacího systému se skládá z lepicí hmoty, tepelného izolantu, kotevních prvků, základní vrstvy, kterou tvoří stěrková hmota vyztužená skleněnou síťovinou a povrchové úpravy včetně podkladního nátěru. K jeho nejčastěji diskutovaným částem patří povrchová úprava, tedy omítka, a druh či kvalita tepelného izolantu. Možnosti různého ztvárnění omítek Omítka tvoří se základní vrstvou takzvané vnější souvrství, které kontaktní zateplovací systém chrání před působením povětrnosti a zajišťuje jeho mechanickou odolnost a požadovanou životnost. Její další funkcí je funkce estetická - může mít různé barvy, struktury a členění. Tyto vlastnosti určuje především architektonický projekt. Weber architektům nabízí širokou škálu řešení. Dále architekti často navrhují zateplovací systém s možností použití silnovrstvrstvé minerální škrábané omítky, která je velmi blízká v Čechách tradičně používané omítce břizolit. V neposlední řadě společnost Weber nabízí zateplovací systém weber.therm keramik s povrchovou úpravou tvořenou keramickým nebo cihelným páskem, který přináší další možnosti estetického ztvárnění zateplených fasád. Podmínky pro návrh izolantu Na druhé straně izolant zateplovacího systému a jeho tloušťka je věcí projektanta specialisty na tepelnou ochranu budov. Návrh izolantu vychází z několika podmínek, které musí každý projektant a architekt vzít v úvahu. První jsou požadavky na tepelnou ochranu budovy, kdy s novelizací normy ČSN Tepelná ochrana budov - Část 2: Požadavky z listopadu 2011, došlo ke zpřísnění hodnot součinitele prostupu tepla Un pro vnější stěny. Těžká konstrukce má tedy hodnoty posunuty z původních 0,38 na 0,30 W/m 2 K. Doporučené hodnoty zůstaly stejné a přibyly doporučené hodnoty pro pasivní budovy Upas = 0,18 0,12 W/m 2 K pro stěny vnější těžké konstrukce. S tepelně technickým posouzením konstrukce souvisí také dimenzování izolantu z pohledu bilance vodních par a vyšetření polohy kondenzačních zón. Dalším neméně důležitým parametrem zateplovacích systémů je jejich požární bezpečnost především v souladu s ČSN Požární bezpečnost staveb Společná ustanovení. Jiná omezení v použití určitých druhů izolantů mohou vycházet z požadované povrchové úpravy zateplovacího systému. Některé izolace nejsou vhodné pro těžké povrchové úpravy jako jsou obkladové pásky, břizolitové omítky apod. Fasádní polystyren s novými vlastnostmi Nejrozšířenějším a nejběžnějším tepelným izolantem v ETICS je expandovaný polystyren, který má dobré tepelně izolační vlastnosti, výbornou zpracovatelnost a kromě toho je mezi izolanty používanými v zateplovacích systémech nejlevnější. Ani fasádní polystyren nezůstal bez vylepšení - v současné době je již běžným izolantem používaným v ETICS šedý polystyren, který díky grafitu dosahuje deklarovaného součinitele teplené vodivosti λd = 0,032 0,033 W/mK.

3 Tepelné izolace pro kontaktní zateplovací systémy (pokračování ze str. 2) Další modifikací je prodyšný fasádní polystyren, který se na trhu objevuje v několika variantách. Weber nabízí do systému weber.therm clima dvě varianty toho polystyrenu a to EPS-F 100 Clima Rda s λd 0,036 K W/m a EPS-F 70 Clima Sd s λd 0,032 W/mK. Nevýhodou fasádních polystyrenů je výškové omezení (a nejenom to) pro použití u staveb vyšších než 12 m z důvodu požární bezpečnosti. Minerální izolace Velmi rozšířeným izolantem jsou také minerální izolace na bázi kamenné vlny. Velkou výhodou těchto izolací je původ v přírodním materiálu, požární odolnost a velmi vysoká paropropustnost. Součinitel tepelné vodivosti λd u vláknitých minerálních izolací v ETICS se pohybuje od 0,036 W/mK do 0,041 W/mK. V zateplovacích systémech se používají především tzv. lamely s kolmou orientací vláken, které se lepí celoplošně, mají pevnost v tahu kolmo k rovině desky TR 80 kpa a proto jsou vhodné i pro použití v ETICS s těžkými povrchy (obkladové pásky, břizolitové omítky atd.). Jinou variantou jsou desky s podélnou orientací vláken, které není nutné lepit celoplošně, ale nehodí se pro těžké povrchové úpravy díky nízké pevnosti v tahu kolmo k rovině desky TR 15 kpa. V dnešní době se začínají využívat i desky s TR 10 kpa, kde je nižší pevnost v tahu kolmo k rovině desky, ale mají nejlepší součinitel tepelné vodivosti (λd = 0,036 W/mK) z vláknitých minerálních izolací používaných v kontaktních zateplovacích systémech. Ovšem do budoucna může nastat problém při případném podcenění navrhnuté tloušťky izolantu a následném přizateplení, kdy nebude tato deska schopna sama o sobě přenést přitížení v podobě nalepené další vrstvy izolantu se základní vrstvou a povrchovou úpravou. Izolace na bázi fenolické pěny Před dvěma lety představil Weber zcela nový izolant na bázi fenolické pěny v systému weber.therm plus ultra, který posunul tepelně izolační parametry izolací pro fasádu o velký kus dopředu. Její součinitel tepelné vodivosti λd je 0,021 W/mK, což je zhruba o 45 % lepší tepelně izolační účinek než klasický fasádní polystyren. Velkou výhodou při návrhu novostaveb je možnost použití zdiva v menší tloušťce a tím se zmenší tloušťka celého obvodového pláště zatepleného systémem weber.therm plus ultra. U rekonstrukcí lze použít menší tloušťku této izolace, čímž se sníží náklady na oplechování, parapety, případně není nutné zvětšit přesahy střechy a také nevzniká příliš velká hloubka špalet u oken. Tento izolant lze využít na zateplení lodžiových stěn, kde se díky tomu zmenší podlahová plocha lodžie jen minimálně. Výhodou je kromě toho obdobná zpracovatelnost jako u EPS-F. Systém s tímto izolantem je možno využít pro nízkoenergetické a pasivní stavby. Všechny výše popsané izolanty jsou běžnou součástí kontaktních zateplovacích systémů weber.therm. Ing. Stanislav Bárta, Ing. Tomáš Pošta, Weber

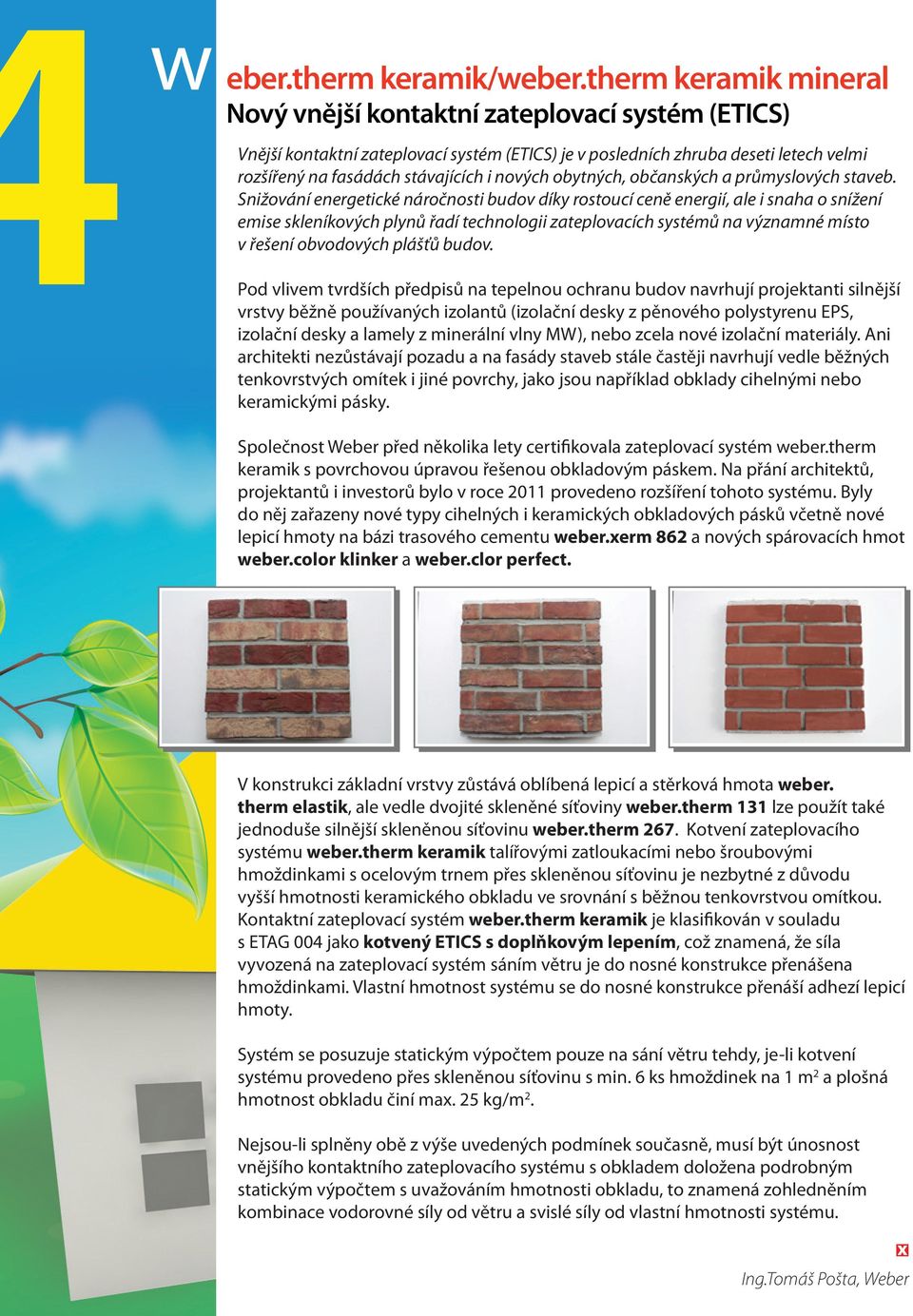

4 eber.therm keramik/weber.therm keramik mineral w Nový vnější kontaktní zateplovací systém (ETICS) Vnější kontaktní zateplovací systém (ETICS) je v posledních zhruba deseti letech velmi rozšířený na fasádách stávajících i nových obytných, občanských a průmyslových staveb. Snižování energetické náročnosti budov díky rostoucí ceně energií, ale i snaha o snížení emise skleníkových plynů řadí technologii zateplovacích systémů na významné místo v řešení obvodových plášťů budov. Pod vlivem tvrdších předpisů na tepelnou ochranu budov navrhují projektanti silnější vrstvy běžně používaných izolantů (izolační desky z pěnového polystyrenu EPS, izolační desky a lamely z minerální vlny MW), nebo zcela nové izolační materiály. Ani architekti nezůstávají pozadu a na fasády staveb stále častěji navrhují vedle běžných tenkovrstvých omítek i jiné povrchy, jako jsou například obklady cihelnými nebo keramickými pásky. Společnost Weber před několika lety certifikovala zateplovací systém weber.therm keramik s povrchovou úpravou řešenou obkladovým páskem. Na přání architektů, projektantů i investorů bylo v roce 2011 provedeno rozšíření tohoto systému. Byly do něj zařazeny nové typy cihelných i keramických obkladových pásků včetně nové lepicí hmoty na bázi trasového cementu weber.xerm 862 a nových spárovacích hmot weber.color klinker a weber.clor perfect. V konstrukci základní vrstvy zůstává oblíbená lepicí a stěrková hmota weber. therm elastik, ale vedle dvojité skleněné síťoviny weber.therm 131 lze použít také jednoduše silnější skleněnou síťovinu weber.therm 267. Kotvení zateplovacího systému weber.therm keramik talířovými zatloukacími nebo šroubovými hmoždinkami s ocelovým trnem přes skleněnou síťovinu je nezbytné z důvodu vyšší hmotnosti keramického obkladu ve srovnání s běžnou tenkovrstvou omítkou. Kontaktní zateplovací systém weber.therm keramik je klasifikován v souladu s ETAG 004 jako kotvený ETICS s doplňkovým lepením, což znamená, že síla vyvozená na zateplovací systém sáním větru je do nosné konstrukce přenášena hmoždinkami. Vlastní hmotnost systému se do nosné konstrukce přenáší adhezí lepicí hmoty. Systém se posuzuje statickým výpočtem pouze na sání větru tehdy, je-li kotvení systému provedeno přes skleněnou síťovinu s min. 6 ks hmoždinek na 1 m 2 a plošná hmotnost obkladu činí max. 25 kg/m 2. Nejsou-li splněny obě z výše uvedených podmínek současně, musí být únosnost vnějšího kontaktního zateplovacího systému s obkladem doložena podrobným statickým výpočtem s uvažováním hmotnosti obkladu, to znamená zohledněním kombinace vodorovné síly od větru a svislé síly od vlastní hmotnosti systému. Ing.Tomáš Pošta, Weber

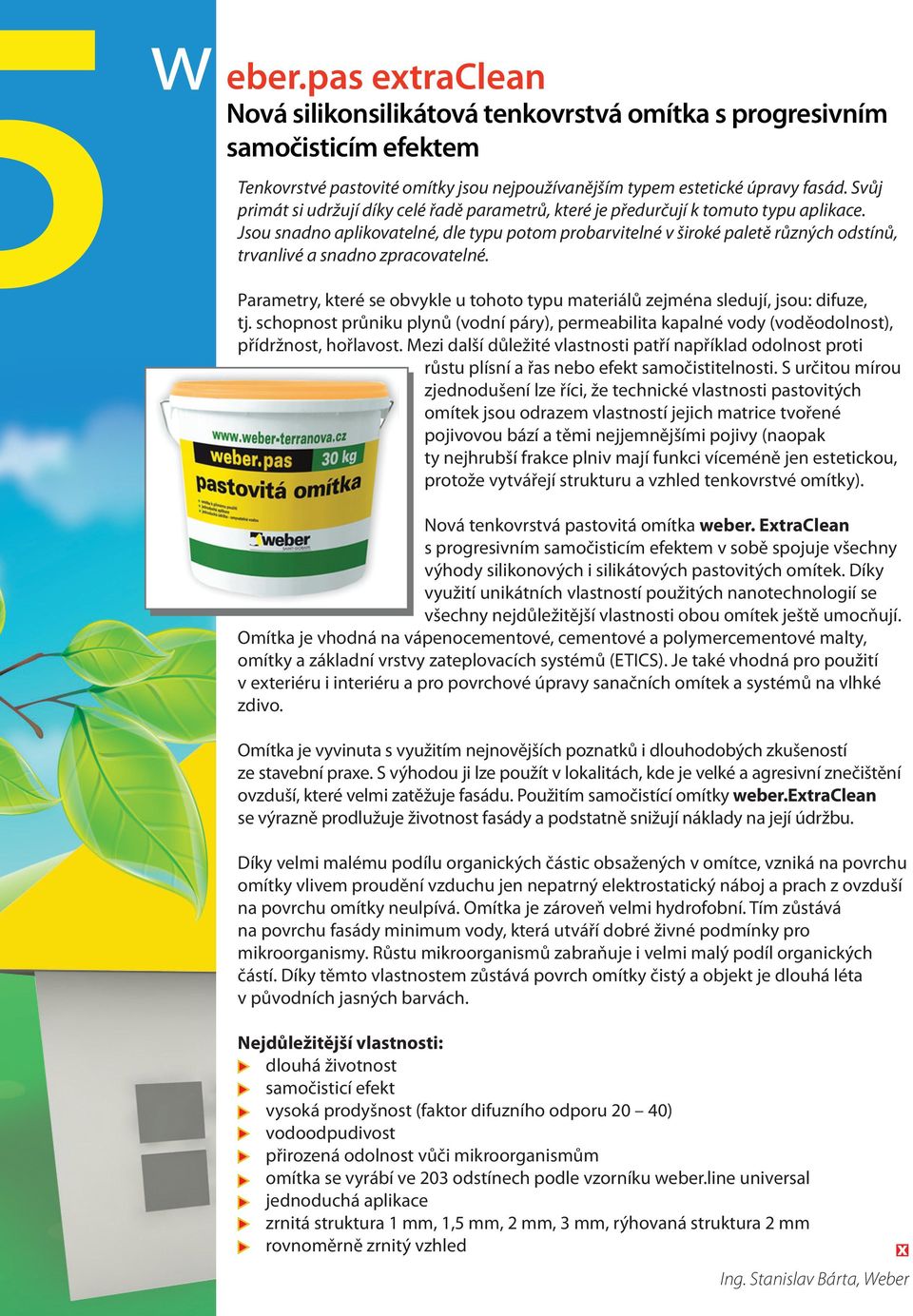

5 w eber.pas extraclean Nová silikonsilikátová tenkovrstvá omítka s progresivním samočisticím efektem Tenkovrstvé pastovité omítky jsou nejpoužívanějším typem estetické úpravy fasád. Svůj primát si udržují díky celé řadě parametrů, které je předurčují k tomuto typu aplikace. Jsou snadno aplikovatelné, dle typu potom probarvitelné v široké paletě různých odstínů, trvanlivé a snadno zpracovatelné. Parametry, které se obvykle u tohoto typu materiálů zejména sledují, jsou: difuze, tj. schopnost průniku plynů (vodní páry), permeabilita kapalné vody (voděodolnost), přídržnost, hořlavost. Mezi další důležité vlastnosti patří například odolnost proti růstu plísní a řas nebo efekt samočistitelnosti. S určitou mírou zjednodušení lze říci, že technické vlastnosti pastovitých omítek jsou odrazem vlastností jejich matrice tvořené pojivovou bází a těmi nejjemnějšími pojivy (naopak ty nejhrubší frakce plniv mají funkci víceméně jen estetickou, protože vytvářejí strukturu a vzhled tenkovrstvé omítky). Nová tenkovrstvá pastovitá omítka weber. ExtraClean s progresivním samočisticím efektem v sobě spojuje všechny výhody silikonových i silikátových pastovitých omítek. Díky využití unikátních vlastností použitých nanotechnologií se všechny nejdůležitější vlastnosti obou omítek ještě umocňují. Omítka je vhodná na vápenocementové, cementové a polymercementové malty, omítky a základní vrstvy zateplovacích systémů (ETICS). Je také vhodná pro použití v exteriéru i interiéru a pro povrchové úpravy sanačních omítek a systémů na vlhké zdivo. Omítka je vyvinuta s využitím nejnovějších poznatků i dlouhodobých zkušeností ze stavební praxe. S výhodou ji lze použít v lokalitách, kde je velké a agresivní znečištění ovzduší, které velmi zatěžuje fasádu. Použitím samočistící omítky weber.extraclean se výrazně prodlužuje životnost fasády a podstatně snižují náklady na její údržbu. Díky velmi malému podílu organických částic obsažených v omítce, vzniká na povrchu omítky vlivem proudění vzduchu jen nepatrný elektrostatický náboj a prach z ovzduší na povrchu omítky neulpívá. Omítka je zároveň velmi hydrofobní. Tím zůstává na povrchu fasády minimum vody, která utváří dobré živné podmínky pro mikroorganismy. Růstu mikroorganismů zabraňuje i velmi malý podíl organických částí. Díky těmto vlastnostem zůstává povrch omítky čistý a objekt je dlouhá léta v původních jasných barvách. Nejdůležitější vlastnosti: dlouhá životnost samočisticí efekt vysoká prodyšnost (faktor difuzního odporu 20 40) vodoodpudivost přirozená odolnost vůči mikroorganismům omítka se vyrábí ve 203 odstínech podle vzorníku weber.line universal jednoduchá aplikace zrnitá struktura 1 mm, 1,5 mm, 2 mm, 3 mm, rýhovaná struktura 2 mm rovnoměrně zrnitý vzhled Ing. Stanislav Bárta, Weber

6 I problematické povrchy je třeba nivelovat Rekonstrukční práce na podlahách v bytové i administrativní sféře mnohdy skýtají žalostné pohledy na obnažené podklady stávajících podlah se zbytky asfaltů, lepidel či jiných nepříjemných kontaminací. I takové povrchy je třeba řešit. WEBER počítá i s touto variantou, a proto má ve svém výrobkovém portfoliu dvě unikátní samonivelační stěrky weber.niv DUR a weber.floor Obě samonivelační hmoty obsahují přídavek vláken, která výrazně zlepšují mechanické charakteristiky stěrek, především potom pevnost v tahu za ohybu, což je právě při aplikacích na problematické povrchy stěžejní. Samotný problematický podklad je třeba v maximální míře připravit pro aplikaci stěrek. Prvním důležitým bodem je diagnostika podkladu a následné mechanické odstranění nesoudržných balastů z podkladů v co největší míře. Dalším, neméně důležitým krokem je výběr vhodného přednátěru. K dispozici je styrenakrylátový adhezní můstek s křemičitým pískem weber.podklad haft pro nesavé podklady v pigmentovaném provedení, které vizuálně pasivně kontroluje stoprocentní pokrytí povrchů. Pro ještě složitější podklady je samozřejmostí i epoxidová kotva, která se skládá z materiálu weber.sys epox. podklad a zásypu křemičitého písku. Samotnou aplikaci samonivelační hmoty s vláknem weber.niv DUR lze provádět v tloušťkách vyrovnávacího lože 3 30 mm. Technologicky je podstatná minimální tloušťka 8 mm, od které stěrka vykazuje atribut samonosnosti. Stěrkou lze vyrovnávat i dřevěné stabilní podklady či podlahy z OSB materiálů. Za zmínku stojí i pevnost v tlaku dané stěrky, která deklaruje hodnotu 35 MPa. Weber.floor 4320 je aplikovatelná v neuvěřitelné variabilitě vyrovnávacího lože od 2 50 mm. Samonosná je od 20 mm tloušťky lože. Pevnostně vyrovnávací stěrka dosahuje 30 MPa v tlaku. Samozřejmostí je možnost aplikace obou stěrek na plochy s podlahovým vytápěním a široká škála možných podlahovin pro následnou finální úpravu. Tabulka základních fyzikálně-technických vlastností Pevnost v tlaku Pevnost v tahu za ohybu Reakce na oheň Pochůznost Tloušťka vyrovnávacího lože Spotřeba na 1 m 2 weber.niv DUR C 30 F 10 A1 fl 4 hodiny 3 30 mm 1,7 kg / mm weber.floor 4320 C 30 F 7 A2 fl 2 4 hodiny 2 50 mm 1,7 kg / mm Použití těchto stěrek v mnohých případech pomohlo podlahářským firmám k úspěšnému řešení problematických povrchů a to nejen v České republice, ale i v Německu či Francii, a mnohé problémy jistě ještě řešit pomohou. Pavel Svatoš, Weber

7 P astovitá omítka weber.pas topdry Se stále častějším zateplováním objektů vnějšími kontaktními kompozitními systémy (ETICS) vzrůstá i procento objektů, které jsou na povrchu postupem času napadeny řasami a jinými mikroorganismy. Takto zasažené povrchy nejsou znehodnoceny funkčně ani materiálově, ale především esteticky. Náprava do původního stavu, kdy se nejčastěji musí řasy odstranit a povrch fasády opatřit novým nátěrem, je poměrně drahá a technologicky náročná. Pro růst řas a plísní je v první řadě potřeba voda. Dešťová voda sama o sobě není dostatečným a pravidelným zdrojem živin pro mikroorganismy, hlavním a trvalým zdrojem je voda kondenzovaná na povrchu zateplených systémů v nočních hodinách, kdy dochází za určitých podmínek (teplotních, vlhkostních a polohových) k podchlazení povrchu. Standardní způsob ochrany omítek weber.pas společnosti Weber proti růstu plísní a řas je použití biocidních prostředků v kombinaci s hydrofobním povrchem. Biocidy jsou, přestože velmi omezeně, přece jen rozpustné ve vodě (mj. proto, aby mohly být transportovány na místo, kde jsou potřeba). Mohou tedy být ze systému vymývány, a protože se navíc bojem s mikroorganismy spotřebovávají, jejich množství v systému se neustále snižuje. Proto v závislosti na poloze objektu (vlhká místa, blízkost lesa, polí apod.) mohou být biocidy v systému zkonzumovány ještě před skončením životnosti povrchové úpravy a výrobce tuto okolnost nemůže nijak ovlivnit. Na hydrofobním povrchu fasády smývá stékající voda spory plísní a řas společně s nečistotami z povrchu omítky, a tak ji chrání proti růstu plísní a řas. Avšak jednotlivé kapky vody do sebe mohou při stékání po fasádě absorbovat velké množství mikroorganismů. Kapky vody nasycené mikroorganismy ulpívají na nerovnostech omítky a vytváří ohniska biotického napadení, která se na fasádě později projeví jako nevzhledné skvrny. Lokální ohniska biotického napadení postupně mohou přerůst na celou plochu fasády. Zcela novým způsobem ochrany omítky weber.pas topdry proti růstu plísní a řas je využití přesně opačného efektu - hydrofility. Omítka weber.pas topdry má díky unikátní weber topdry technologii vysoce smáčivý povrch, po kterém se voda snadno rozlévá, velmi rychle odtéká a zbylá mikrovrstvička vody je absorbována omítkou, ze které se ve velmi krátké době odpaří do ovzduší. Na povrchu omítky tedy neulpívá voda v kapalné formě, kterou plísně a řasy potřebují pro svůj růst. Omítka tak může být bez biocidních prostředků, čímž je zároveň šetrná k životnímu prostředí. Inovativní tenkovrstvá pastovitá omítka weber.pas topdry je určena k barevnému ztvárnění nových, tradičních i zateplených fasád, jejich rekonstrukcí, modernizací a renovací především v lokalitách s velkým biologickým zatížením fasád, jako jsou vlhká místa, objekty v blízkosti lesů a polí. Omítka je připravená k přímému použití. Je probarvitelná ve všech odstínech vzorníku weber.color line a jednoduše zpracovatelná.

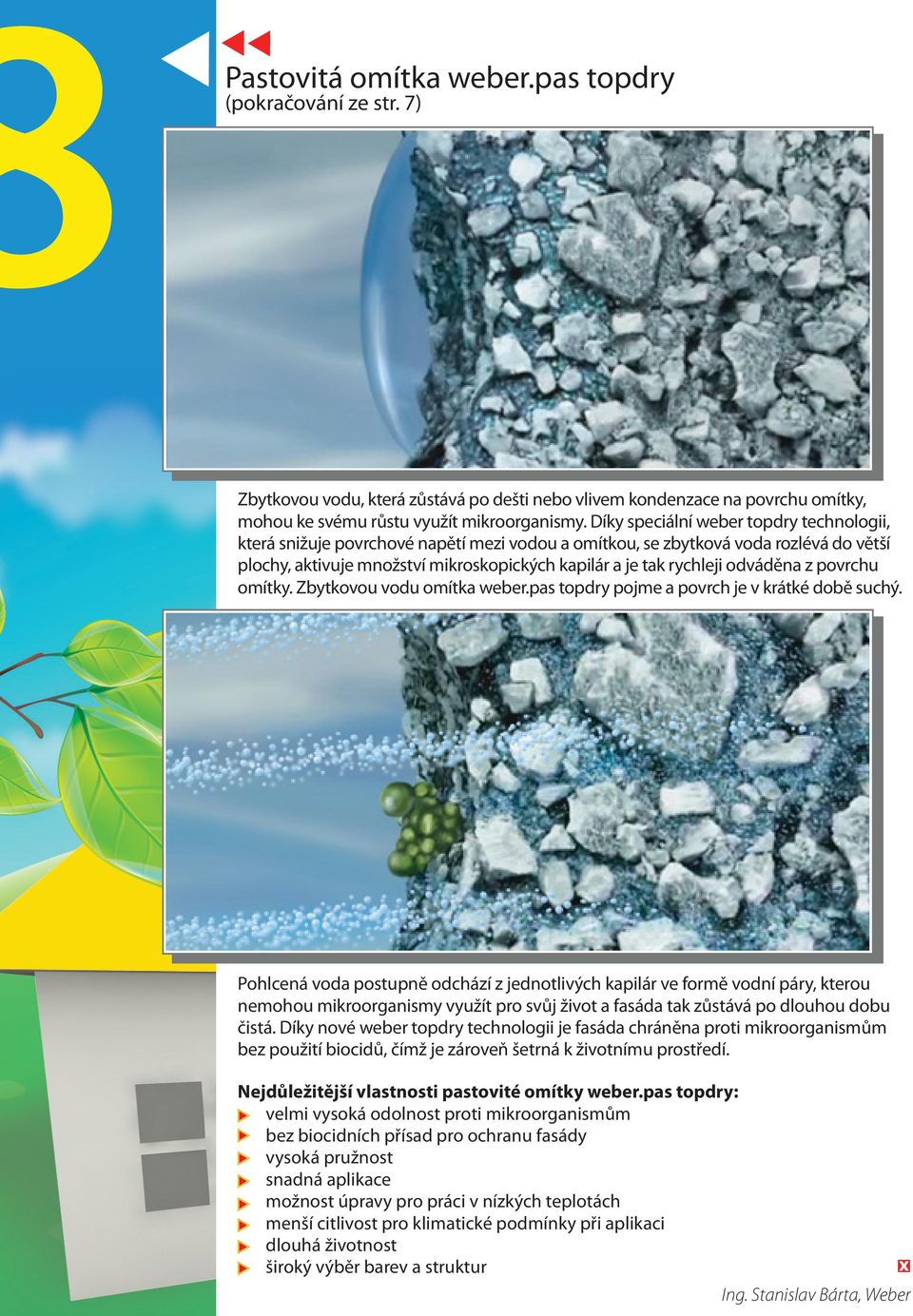

8 Pastovitá omítka weber.pas topdry (pokračování ze str. 7) Zbytkovou vodu, která zůstává po dešti nebo vlivem kondenzace na povrchu omítky, mohou ke svému růstu využít mikroorganismy. Díky speciální weber topdry technologii, která snižuje povrchové napětí mezi vodou a omítkou, se zbytková voda rozlévá do větší plochy, aktivuje množství mikroskopických kapilár a je tak rychleji odváděna z povrchu omítky. Zbytkovou vodu omítka weber.pas topdry pojme a povrch je v krátké době suchý. Pohlcená voda postupně odchází z jednotlivých kapilár ve formě vodní páry, kterou nemohou mikroorganismy využít pro svůj život a fasáda tak zůstává po dlouhou dobu čistá. Díky nové weber topdry technologii je fasáda chráněna proti mikroorganismům bez použití biocidů, čímž je zároveň šetrná k životnímu prostředí. Nejdůležitější vlastnosti pastovité omítky weber.pas topdry: velmi vysoká odolnost proti mikroorganismům bez biocidních přísad pro ochranu fasády vysoká pružnost snadná aplikace možnost úpravy pro práci v nízkých teplotách menší citlivost pro klimatické podmínky při aplikaci dlouhá životnost široký výběr barev a struktur Ing. Stanislav Bárta, Weber

9 P ublikace weber.rádce 2012 Weber v rámci osvěty stavebního řemesla opět vydává na vlastní náklady unikátní publikaci pro stavebníky - weber.rádce Letos přichází na trh již desátý ročník. Divize Weber, Saint-Gobain Construction Products CZ a.s. nabízí nejen stavební veřejnosti trhem osvědčenou stavební příručku weber.rádce V příručce naleznete celou řadu návodových listů vytipovaných nejčastějších závad, kde je nejen problém popsán, ale i na protější straně vyřešen. Dále jsou ve weber. RÁDCI 2012 veškeré výrobky, které Weber v letošní stavební sezóně nabízí, včetně návodů k použití a technických parametrů. Na závěr jsou zařazeny i vzorkovnice barev a struktur. Letošní vydání je obohaceno i o populární QR kódy, které po načtení spojí čtenáře s on-line technickým listem daného výrobku. Weber.RÁDCE 2012 je členěn do jednotlivých kapitol: Zateplovací systémy Fasády Vnitřní nátěry Podlahy Lepicí tmely Technické malty Sanace Weber.RÁDCE 2012 je k dostání ZDARMA ve všech dobrých prodejnách stavebnin nebo je možnost si tuto publikaci objednat em: info@weber-terranova.cz.
