1 SYSTÉMY POŽÁRN RNÍ SIGNALIZACE Verze: ST/PMF3 1

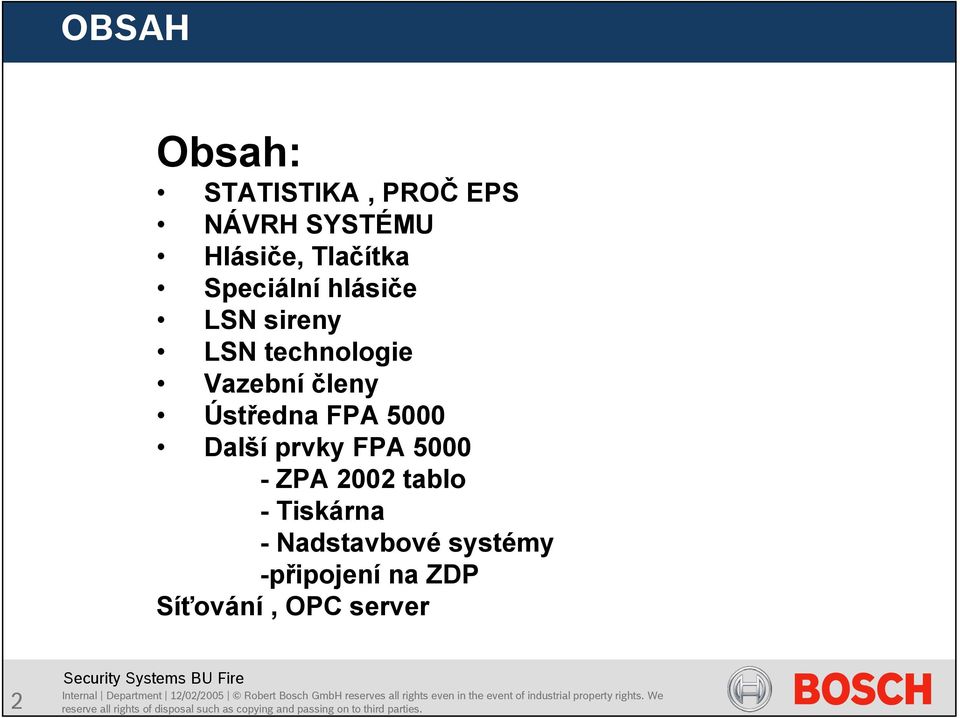

2 OBSAH Obsah: STATISTIKA, PROČ EPS NÁVRH SYSTÉMU Hlásiče, Tlačítka Speciální hlásiče LSN sireny LSN technologie Vazební členy Ústředna FPA 5 Další prvky FPA 5 - ZPA 22 tablo - Tiskárna - Nadstavbové systémy -připojení na ZDP Síťování, OPC server 2
3 Statistika Přes den hoří časteji než v noci, ale škody vzniklé při nočních požárech jsou vyšší než při požárech přes den. Příčiny: Vysoká hustota energetických zdrojů v objektech Množství materiálů s požárními riziky Vysoká koncentrace hodnot Rozsáhlé stavební jednotky Automatizace provozu méně lidí schopných rychle zaregistrovat požár. Opatření: Vhodné stavební konstrukce Prevence Rychlá a lokalizovaná detekce vzniku požáru Elektrická požární signalizace. 3

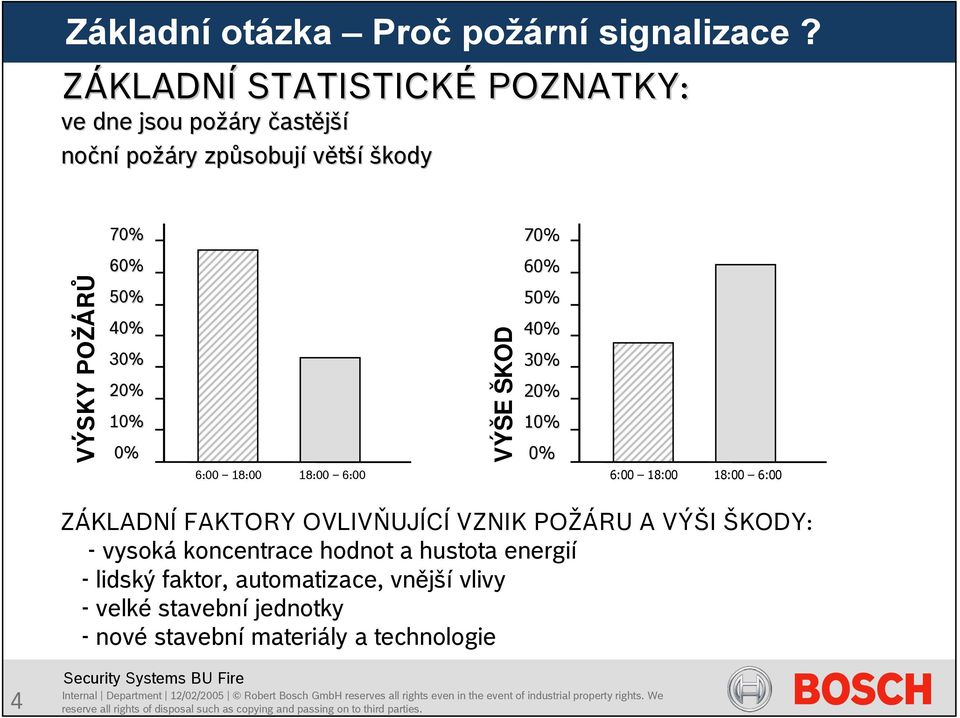

4 Základní otázka Proč požární signalizace? ZÁKLADNÍ STATISTICKÉ POZNATKY: ve dne jsou požáry častější noční požáry způsobuj sobují větší škody 7% 7% 6% 6% VÝSKY POŽÁRŮ 5% 4% 3% 2% 1% % 6: 18: 18: 6: VÝŠE ŠKOD 5% 4% 3% 2% 1% % 6: 18: 18: 6: ZÁKLADNÍ FAKTORY OVLIVŇUJÍCÍ VZNIK POŽÁRU A VÝŠI ŠKODY: - vysoká koncentrace hodnot a hustota energií - lidský faktor, automatizace, vnější vlivy - velké stavební jednotky - nové stavební materiály a technologie 4

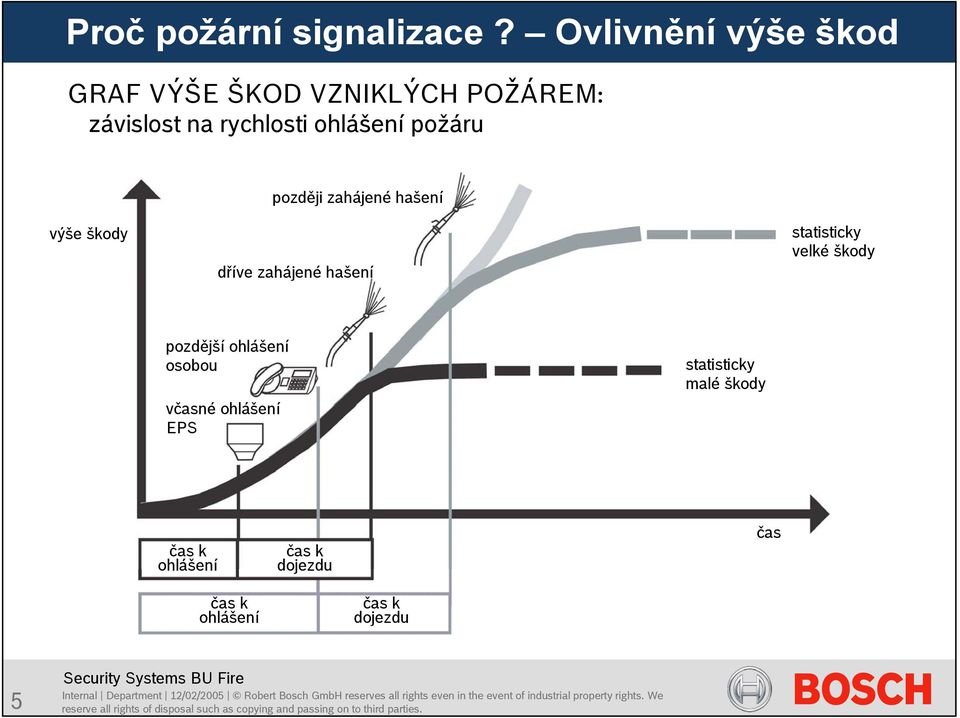

5 Proč požární signalizace? Ovlivnění výše škod GRAF VÝŠE ŠKOD VZNIKLÝCH POŽÁREM: závislost na rychlosti ohlášení požáru později zahájené hašení výše škody dříve zahájené hašení statisticky velké škody pozdější ohlášení osobou včasné ohlášení EPS statisticky malé škody čas k ohlášení čas k dojezdu čas čas k ohlášení čas k dojezdu 5
6 Postup při návrhu: NÁVRH SYSTÉMU 6

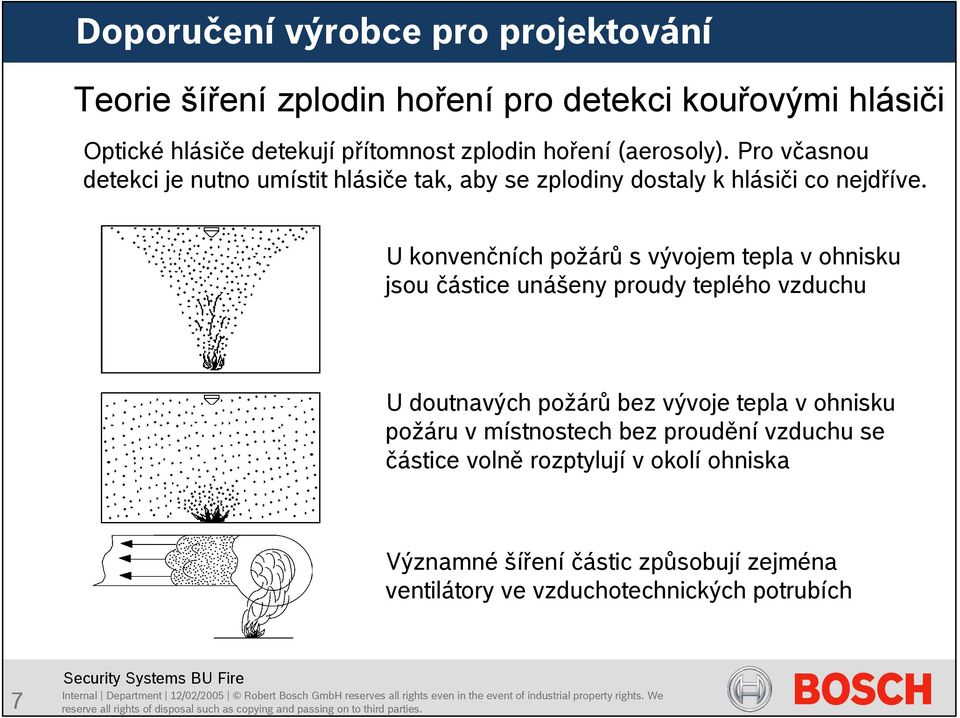

7 Doporučení výrobce pro projektování Teorie šíření zplodin hoření pro detekci kouřovými hlásiči Optické hlásiče detekují přítomnost zplodin hoření (aerosoly). Pro včasnou detekci je nutno umístit hlásiče tak, aby se zplodiny dostaly k hlásiči co nejdříve. U konvenčních požárů s vývojem tepla v ohnisku jsou částice unášeny proudy teplého vzduchu U doutnavých požárů bez vývoje tepla v ohnisku požáru v místnostech bez proudění vzduchu se částice volně rozptylují v okolí ohniska Významné šíření částic způsobují zejména ventilátory ve vzduchotechnických potrubích 7

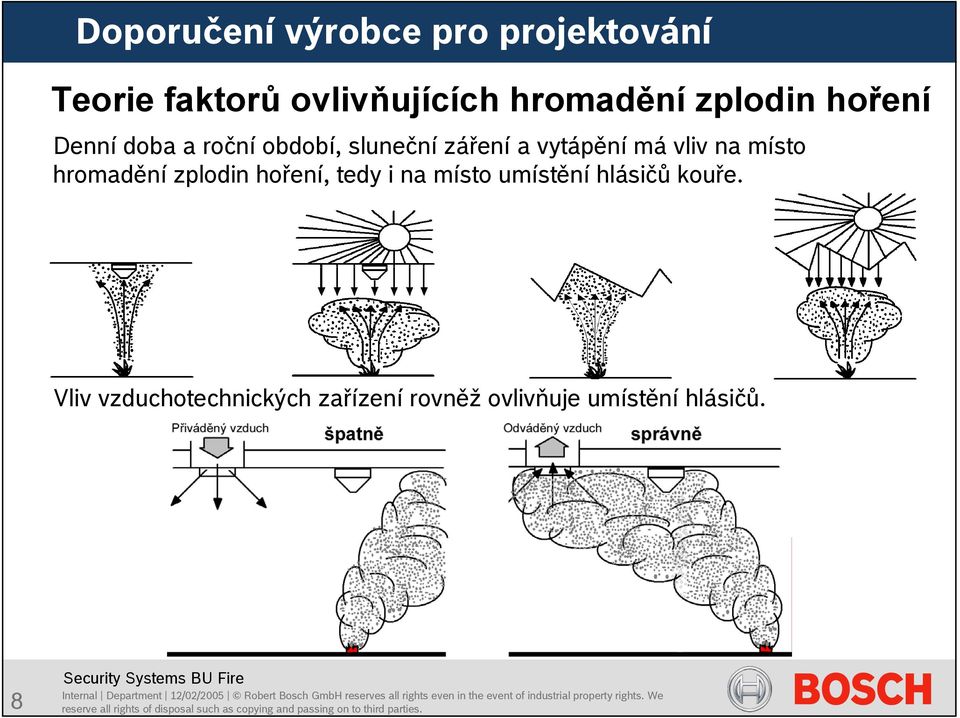

8 Doporučení výrobce pro projektování Teorie faktorů ovlivňujících hromadění zplodin hoření Denní doba a roční období, sluneční záření a vytápění má vliv na místo hromadění zplodin hoření, tedy i na místo umístění hlásičů kouře. Vliv vzduchotechnických zařízení rovněž ovlivňuje umístění hlásičů. 8

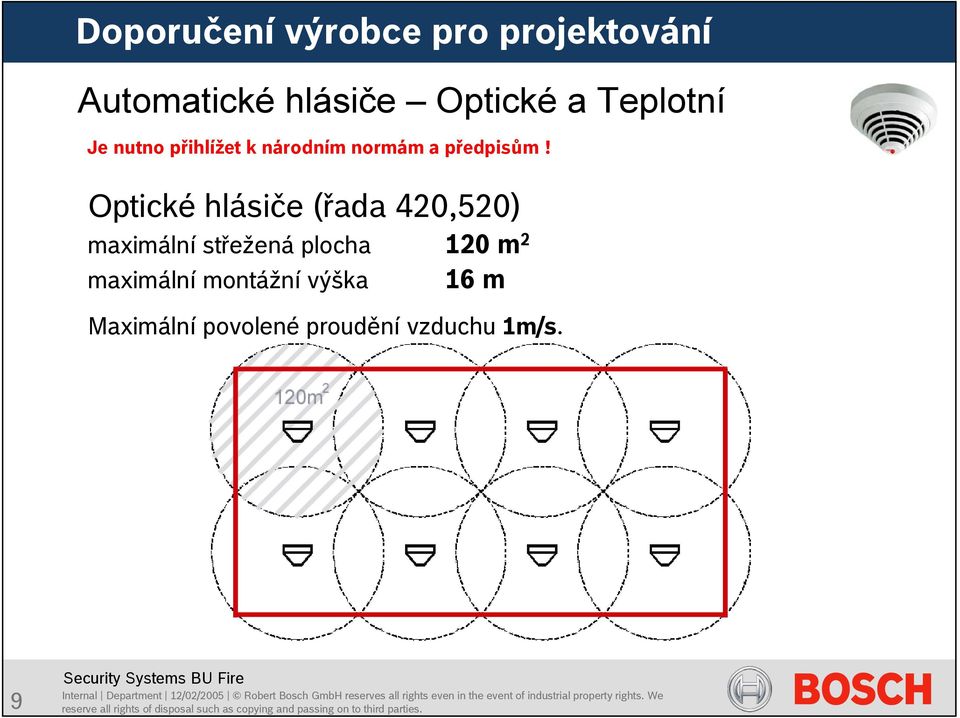

9 Doporučení výrobce pro projektování Automatické hlásiče Optické a Teplotní Je nutno přihlížet k národním normám a předpisům! Optické hlásiče (řada 42,52) maximální střežená plocha 12 m 2 maximální montážní výška 16 m Maximální povolené proudění vzduchu 1m/s. 9

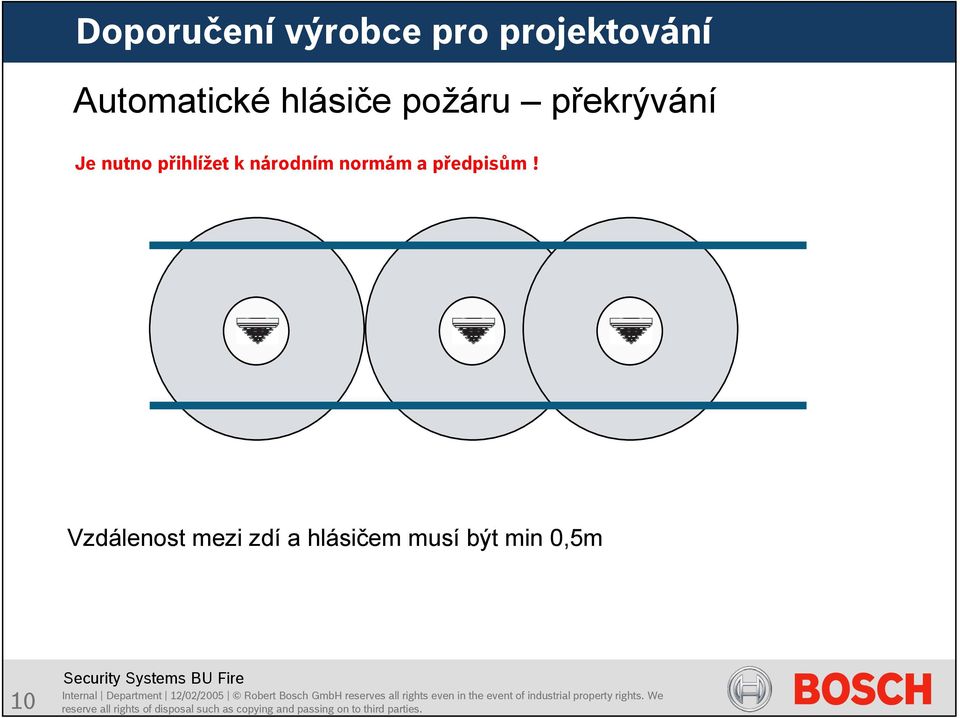

10 Doporučení výrobce pro projektování Automatické hlásiče požáru překrývání Je nutno přihlížet k národním normám a předpisům! Vzdálenost mezi zdí a hlásičem musí být min,5m 1

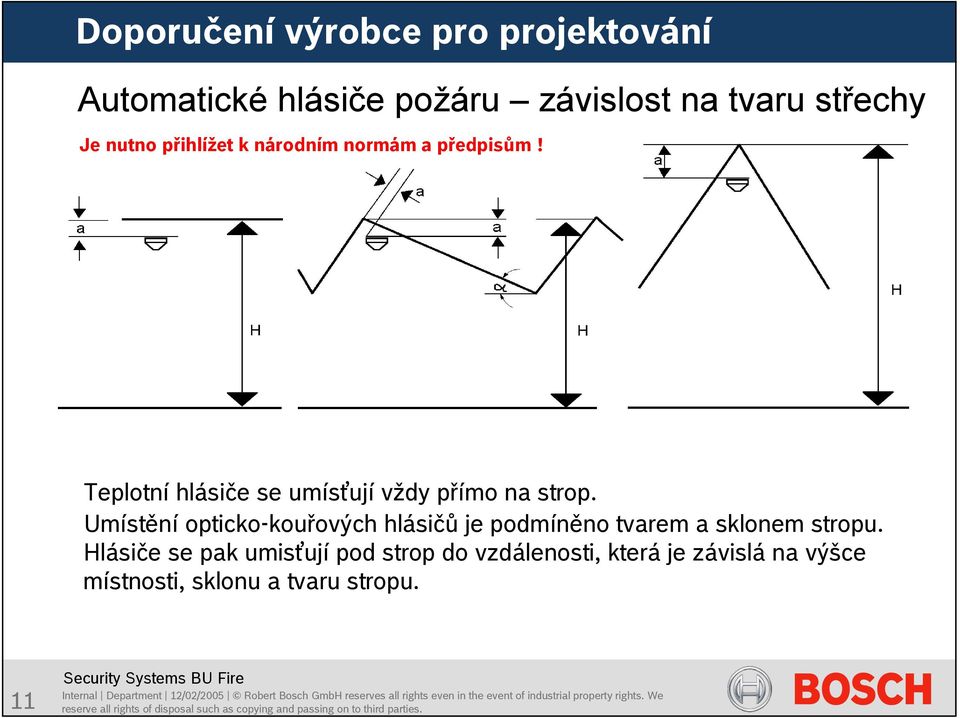

11 Doporučení výrobce pro projektování Automatické hlásiče požáru závislost na tvaru střechy Je nutno přihlížet k národním normám a předpisům! Teplotní hlásiče se umísťují vždy přímo na strop. Umístění opticko-kouřových hlásičů je podmíněno tvarem a sklonem stropu. Hlásiče se pak umisťují pod strop do vzdálenosti, která je závislá na výšce místnosti, sklonu a tvaru stropu. 11

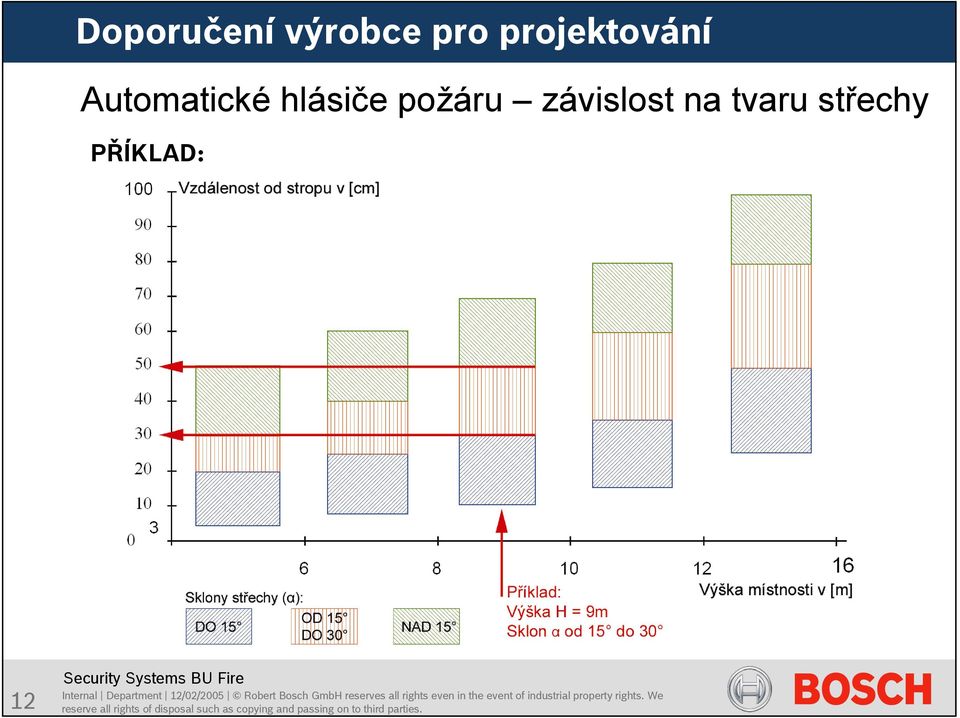

12 Doporučení výrobce pro projektování Automatické hlásiče požáru závislost na tvaru střechy PŘÍKLAD: 12

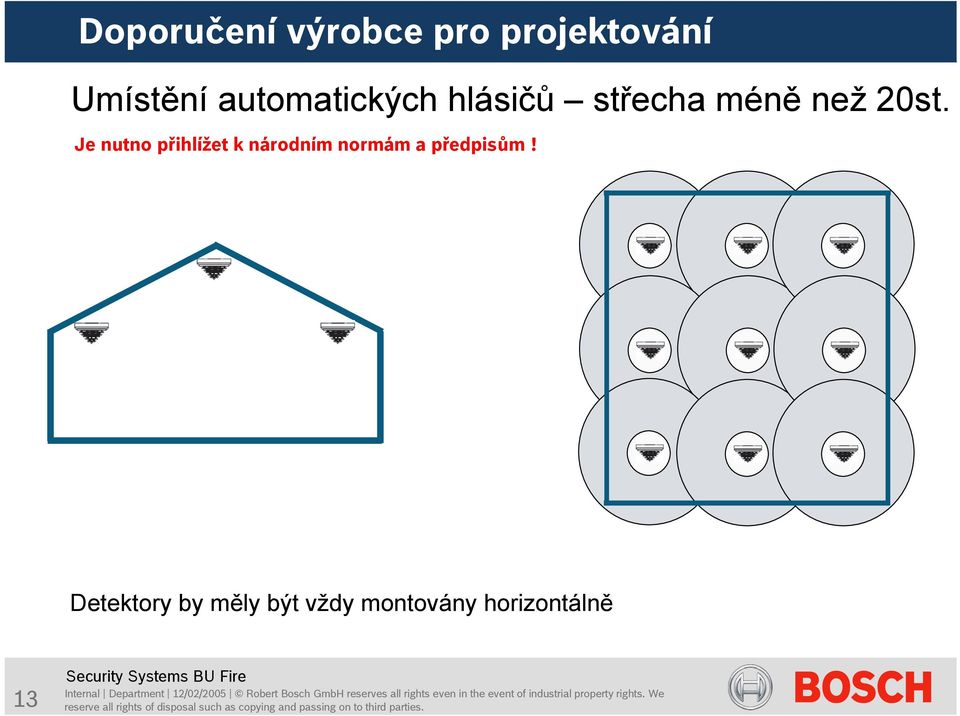

13 Doporučení výrobce pro projektování Umístění automatických hlásičů střecha méně než 2st. Je nutno přihlížet k národním normám a předpisům! Detektory by měly být vždy montovány horizontálně 13

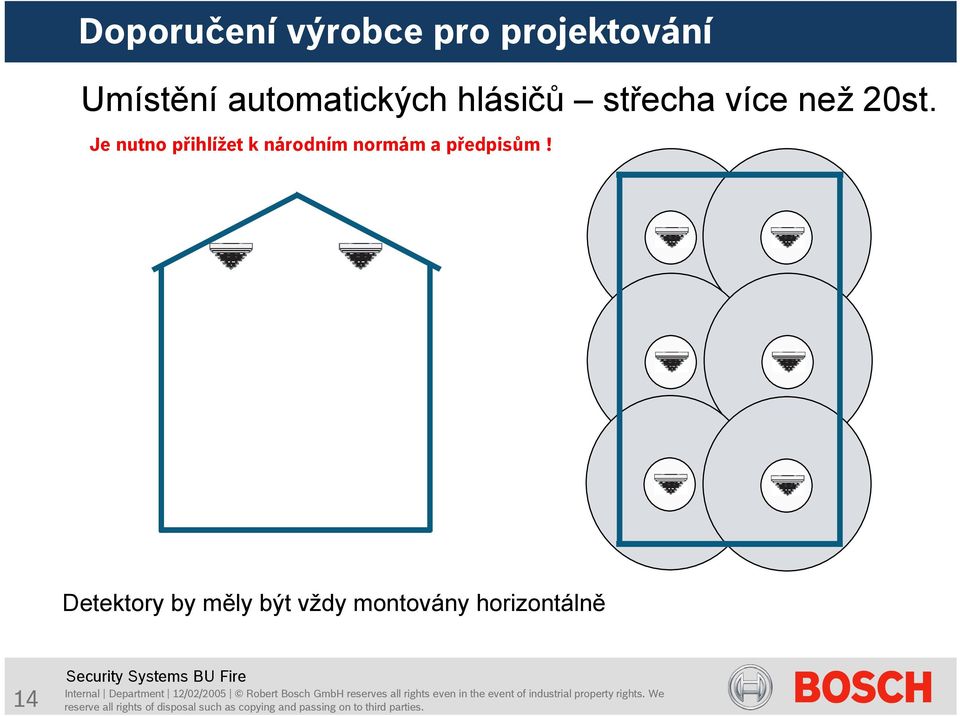

14 Doporučení výrobce pro projektování Umístění automatických hlásičů střecha více než 2st. Je nutno přihlížet k národním normám a předpisům! Detektory by měly být vždy montovány horizontálně 14
15 Doporučení výrobce pro projektování Automatické hlásiče požáru průvlaky Je nutno přihlížet k národním normám a předpisům! Zplodiny hoření stoupající ke stropu zaplňují nejdříve prostor nejbližší k ohnisku požáru, tím může být omezen přístup zplodin k hlásiči. Výška místnosti a průvlaku tak významně ovlivňuje umístění hlásiče. 15

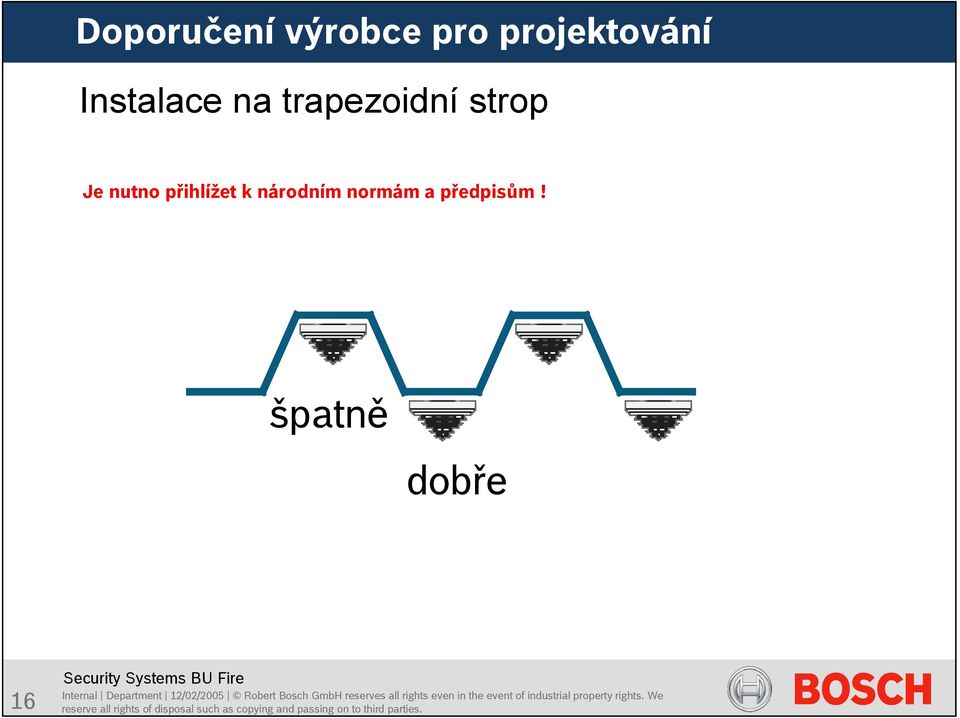

16 Doporučení výrobce pro projektování Instalace na trapezoidní strop Je nutno přihlížet k národním normám a předpisům! špatně dobře 16

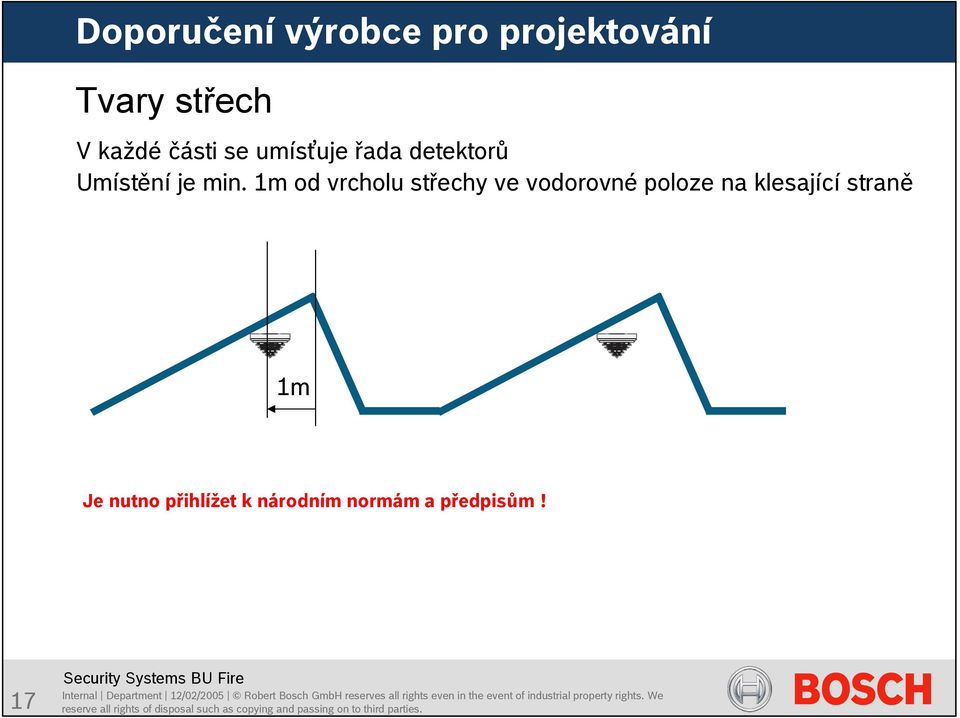

17 Doporučení výrobce pro projektování Tvary střech V každé části se umísťuje řada detektorů Umístění je min. 1m od vrcholu střechy ve vodorovné poloze na klesající straně 1m Je nutno přihlížet k národním normám a předpisům! 17
18 Doporučení výrobce pro projektování Dvojité podlahy Zabezpečení je podobné jako u podhledu není nutná paralelní signalizace, pokud je místo detektoru označeno a systém je adresný podlaha správně špatně Je nutno přihlížet k národním normám a předpisům! 18
19 Doporučení výrobce pro projektování Dvojitá podlaha - neventilovaná, úplně uzavřená podlaha Denní doba a roční období, sluneční záření a vytápění má vliv na místo hromadění zplodin hoření, tedy i na místo umístění hlásičů kouře. Do 3cm Montážní držák špatně správně Je nutno přihlížet k národním normám a předpisům! 19
20 Doporučení výrobce pro projektování Podhled Umístění hlásičů v podhledech s páteřními rozvody strop Revizní otvor podhled 2
21 Doporučení výrobce pro projektování Automatické hlásiče požáru vhodnost do prostředí Prostředí / Hlásič OTC OC OT O T FAD 42 Fire ray LWM 1 ADW DO / DF Ex Titanu s Rozvodné skříně, počítačové sály XXX XXX XXX XXX XXX Kanceláře, divadla, muzea XXX XXX XXX XXX X X X Kuřácká kancelář, konferenční sály XXX XXX XXX XX XXX Kabelové šachty, dvojité podlahy a stropy XXX XXX XXX XX XX Vzduchotechnika XXX Skladovací a výrobní haly s nízkou prašností XXX XXX XXX XXX XXX X Výrobní prostory s vysokou prašností XXX XXX XXX X Vysokoregálové sklady s nízkou prašností XX XX XX XX XX XXX Vysokoregálové sklady s vysokou prašností X XXX Garáže XXX XX X XXX XXX Kovárny, svařovny XXX XXX XX XX XXX Prádelny, kuchyně XX XX XX XX X XXX XXX XX Ex prostředí X! X! X! X! X! XXX Legenda vhodnosti: XXX Velmi vhodné XX Vhodné X Možné Nevhodné 21
22 Hlásiče LSNi Základní přehled hlásičů Hlásiče LSNi FAP-O 52 FAP-O 52 P FAP-OC 52 FAP-OC 52 P FAP-O 42 FAH-T 42 FAP-OT 42 FAP-OTC 42 LSNi Každý hlásič v balení s krytkou proti prachu Čištění pomocí stalčeného vzduchu 22
23 Doporučení výrobce pro projektování Automatické hlásiče Optické a Teplotní Je nutno přihlížet k národním normám a předpisům! Teplotní hlásič (FAH-T 42 ) Maximální střežená plocha 4 m 2 Maximální montážní výška až 7,5 m (dle použité třídy citlivosti) Maximální povolené proudění vzduchu LSNi = 2m/s Doby odezvy T diff Volitelné třídy citlivosti Nárůst Mezní hodnoty Třída Teplota Metoda detekce Výška pro třídu citlivosti A2R, BR A2R* 25 C T max (< 54 C) + T diff do 6m 1 [K min -1 ] 12 s. 33 s. A2S 25 C Pouze T max (< 54 C) do 6m 2 [K min -1 ] 6 s. 193 s. BR 4 C T max (< 69 C) + T diff do 6m 3 [K min -1 ] 4 s. 145 s. BS 4 C Pouze T max (< 69 C) 6, 7,5m pro třídu citlivosti A1R A1R 25 C T max (< 54 C) + T diff 6, 7,5m 1 [K min -1 ] 6 s. 26 s. A1 25 C Pouze T max (< 54 C) 6, 7,5m 2 [K min -1 ] 3 s. 14 s. * Default WinPara NE pro místnosti do výšky 6m 3 [K min -1 ] 2 s. 1 s. 23
24 Doporučení výrobce pro projektování Automatické hlásiče Multisenzorové Je nutno přihlížet k národním normám a předpisům! Pro multisenzorové hlásiče OTC, OC a OT platí stejná projekční pravidla jako pro čistě opticko-kouřové hlásiče pokud budou pracovat jako čistě optickokouřové nebo kombinované, tj.: - maximální střežená plocha 12 m2 - maximální montážní výška 16 m Jestliže je potřeba občasné vypínání optického senzoru hlásiče, musí být tyto hlásiče projektovány dle pravidel pro teplotní hlásiče, tj.: - maximální střežená plocha 4 m2 - maximální montážní výška 7,5 m Maximální povolené proudění vzduchu: 2m/s Životnost chemické části hlásiče 5-6 let 24
25 Doporučení výrobce pro projektování Automatické hlásiče Multisenzorový OTC OTC 41 LSN Nastavení citlivostí (při programování) pro různá prostředí Citlivost Prostředí Typ detekce Část T max Část Optická Část Chemická Divadlo, koncertní síň Kombi O+T max +T diff +C vysoká (A2) střední vysoká Sklad s provozem vozidel Kombi O+T max +T diff +C nízká (B) nízká nízká Kuřácká kancelář, čekárna, restaurace, zasedačka Kombi O+T max +T diff +C vysoká (A2) nízká nízká Konferenční místnost, čekárna, výstavní síň Kombi O+T max +T diff +C vysoká (A2) nízká střední Kancelář (bez přístupu veřejnosti) Kombi O+T max +T diff +C vysoká (A2) vysoká vysoká Škola, mateřská škola Kombi O+T max +T diff +C vysoká (A2) střední vysoká Garáž Kombi O+T max +T diff +C vysoká (A2) nízká nízká Kuchyně, kasino, restaurace v provozní době Kombi O+T max +C nízká (B) nízká nízká Výrobní centra, továrny Kombi O+T max +T diff +C nízká (B) nízká střední Počítačové sály Kombi O+T max +T diff +C vysoká (A2) vysoká vysoká Regálový sklad bez provozu vozidel se spal.motory Kombi O+T max +T diff +C nízká (B) vysoká vysoká Kancelář (s přístupem veřejnosti) Kombi O+T max +T diff +C nízká (B) střední vysoká 25
26 Doporučení výrobce pro projektování Automatické hlásiče Multisenzorový OT OT 4 E LSN Nastavení citlivostí (při programování) pro různá prostředí Citlivost Prostředí Typ detekce Část T max Část Optická Divadlo, koncertní síň Kombi O+T max +T diff vysoká (A2) střední Sklad s provozem vozidel Kombi O+T max +T diff nízká nízká Kuřácká kancelář, čekárna, restaurace, zasedačka Kombi O+T max +T diff vysoká (A2) nízká Konferenční místnost, čekárna, výstavní síň Kombi O+T max +T diff vysoká (A2) nízká Kancelář (bez přístupu veřejnosti) Kombi O+T max +T diff vysoká (A2) vysoká Škola, mateřská škola Kombi O+T max +T diff vysoká (A2) střední Garáž T max +T diff vysoká (A2) - Kuchyně, kasino, restaurace v provozní době T max +T diff nízká (B) - Výrobní centra, továrny Kombi O+T max +T diff nízká (B) nízká Počítačové sály Kombi O+T max +T diff vysoká (A2) vysoká Regálový sklad bez provozu vozidel se spalovacími motory Kombi O+T max +T diff nízká (B) vysoká Kancelář (s přístupem veřejnosti) Kombi O+T max +T diff nízká (B) nízká 26
27 Doporučení výrobce pro projektování Použití hlásičů MAGIC.SENS v prostředích Ex. Je nutno přihlížet k národním normám a předpisům! Všechny hlásiče řady MAGIC.SENS jsou ve shodě s kategorií 3G, aerosolovou skupinou IIB a teplotní třídou T6, podle evropské směrnice 94/9/EG (ATEX). Proto mohou být tyto hlásiče instalovány v prostředích s nebezpečím výbuchu se zónou 2. Limitující hodnoty: Hlásiče se mohou používat pokud jsou připojeny na linkové výstupy ústředny, které jsou energeticky omezeny podle EN 521. (jen technologie LSN NE technologie LSNi) Linkové napětí (U max ) nesmí překročit 33V! Maximální proud linkou (I max ) musí být omezen na 13mA! Instalační kabely: Pro instalace lze používat pouze kabely podle DIN VDE 814. Celková kapacita kabelu (C max ) nesmí překročit 1µF! Celková indukčnost kabelu (L max ) nesmí překročit,1h! Nesmí se používat vyhřívání hlásičů (MH 4)! 27
28 Doporučení výrobce pro projektování Automatické hlásiče připojení k vedení LSN MPA O KABEL 1x2x,8 O O O T ÚSTŘEDNA LSNi:FAP O 52 LSNi, FAP OC 52, LSNi, FAP O 42,FAP-OT 42,FAP- OTC 42,FAH T 42 KABEL 1x2x,8 (KABEL 2x2x,8) ZNAČKA = HLÁSIČ+ PATICE OT OT T T OC OC OTC OTC T 28
29 Doporučení výrobce pro projektování Tlačítkové hlásiče Je nutno přihlížet k národním normám a předpisům! Tlačítka se osazují k východům, nouzovým východům a na únikové cesty Musí být umístěna na viditelném a snadno přístupném místě Montují se do výšky 14mm ±2mm od úrovně podlahy po střed tlačítka Musí být přiměřeně osvětlena (sluneční světlo, nouzové osvětlení objektu) Další doporučení: Dle DIN nemá překročit vzdálenost mezi dvěma tlačítky 1m Dle VdS nemá tato vzdálenost překročit 8m V objektech s vyššími riziky se dle VDE 833 nemá překročit vzdálenost 4m 29
30 Doporučení výrobce pro projektování Tlačítkové hlásiče Umístění v místnosti richtige Einbauposition 1,4 m +/- 2mm Plazierung eines manuellen Brandmelders špatně správně ST/PMF3 3
31 Doporučení výrobce pro projektování Tlačítkové hlásiče připojení k vedení LSN O O O D RWZ T OT KABEL 1x2x,8 (KABEL 2x2x,8) OT ÚSTŘEDNA T T D IN OC OTC OTC DOUT 31
32 Doporučení výrobce pro projektování Lineární hlásič Fireray 2 Vysílač i přijímač musí být nainstalovány na místech bez vibrací. Při použití výložníků může být nastavení ovlivňováno vlivem teplotní roztažnosti. Přijímač se nesmí umístit do míst s přímým slunečním osvětlením. Vyhodnocovací jednotka musí být umístěna na přístupném místě, maximálně od přijímače 1m. Detekční paprsek nesmí být narušován provozními stavy v místě aplikace. Pokrytá plocha: Závislost pokrytí na výšce stropu: a do 6m a = 6m od 6m do 12m a = 6,5m od 12m do 16m a = 7,m a od 16m do 25m a = 7,5m! Je nutno přihlížet k národním normám a předpisům! 32
33 Doporučení výrobce pro projektování Lineární hlásič Fireray 2 Vzdálenost od stropu: Vzhledem k hromadění teplého vzduch pod stropem je nutno hlásič montovat v rozmezí od,3m do,9m pod strop. A B C strop zplodiny hoření nahromaděný teplý vzduch D IR paprsek Fireray 2 Závislost odstupu (DL) od stropu na sklonu a výšce stropu: Výška místnosti α <2 Sklon střechy (α) α >2 Šířka DH Pokrytá plocha do 6m 6 12m 12 16m,3m-,5m,4m-,7m,6m-,9m,3m-,5m,4m-,9m,8m-1,2m 6m 6,5m 7m 12m 2 13m 2 14m 2 Použití v této výšce není vhodné pro pomalu se vyvíjející požáry 33
34 Doporučení výrobce pro projektování Lineární hlásič Fireray 2 Umístění v místnosti s plochým stropem: DH,5m 7,5m (max.7 m) 2 x DH max. 15m (max.14m) DL,3,9m DR 1m 1m 34
35 Doporučení výrobce pro projektování Lineární hlásič Fireray 2 Umístění v místnosti s pultovou střechou: DH,5m 7,5m (max.7 m) 2 x DH max. 15m (max.14m) DL,3,9m DR 1m 1m 35
36 Doporučení výrobce pro projektování Lineární hlásič Fireray 2 Umístění v místnosti se sedlovou střechou: DH,5m 7,5m (max.7 m) 2 x DH max. 15,75m (max.14m) DL,3,9m DR 1m 1m DH 2xDH 2xDH DH 36
37 Doporučení výrobce pro projektování Lineární hlásič Fireray 2 + Prism Použití odrazného hranolu (Retro režim): Vysílač a přijímač musí být umístěny vedle sebe na jedné straně Redukuje se detekční vzdálenost na 2m 45m Potřebný počet odrazných hranolů dle vzdálenosti: vzdálenost (DR) do 25m 1 kus vzdálenost (DR) do 35m 4 kusy vzdálenost (DR) do 45m 9 kusů Odrazný hranol musí být namontován pod správným úhlem: 37
38 Doporučení výrobce pro projektování Lineární hlásič Fireray 5/1RW Pokrytá plocha: Fireray 5R 5m až 5m Fireray 1R 5m až 1m Nastavitelné citlivosti: 25% 35% 55% Použití hranolů u 5 a 1RW Je nutno přihlížet k národním normám a předpisům! 38
39 Doporučení výrobce pro projektování Lineární hlásič Fireray 5 Pokrytá plocha: Vzdálenost dosahu od 8 m až do 1 m. Pro vzdálenosti od 8 m do 5 m stačí jeden odrazový hranol. Pro vzdálenosti od 5 m do 1 m jsou nutné 4 odrazové hranoly. Další přídavné odrazové hranoly naleznete v položce Fray5-LR-Kit Je nutno přihlížet k národním normám a předpisům! ST/PMF3 39
40 Doporučení výrobce pro projektování Lineární hlásič Fireray 5 Je nutno přihlížet k národním normám a předpisům! ST/PMF3 4
41 Doporučení výrobce pro projektování Lineární hlásič Fireray 5 Je nutno přihlížet k národním normám a předpisům! ST/PMF3 41
42 Doporučení výrobce pro projektování LWM 1 lineární teplotní kabel Odolný vůči mechanickým a chemickým vlivům prostředí, koroze, vlhkost a prach Jednoduchá instalace a nastavení minimální údržba díky stále kontrole zařízení - kabelu. Nastavení potřebné teploty ST/PMF3 42
43 Doporučení výrobce pro projektování LWM 1 lineární teplotní kabel ST/PMF3 43
44 LSN TECHNOLOGIE ST/PMF3 44
45 LSN - úvod LSN Local Security Network Vysoce výkonná technologie pro připojení prvků EPS k ústřednám. Datová plně adresná komunikace všechny druhy zařízení na jednom vedení. Dvouvodičová technologie, zkratové izolátory v každém LSN prvku. LSN improved Topologie libovolná kruh, hvězda, odbočka I. Až 16m délka vedení 254 prvků LSN 3mA proudová spotřeba II. Až 3m délka vedení 254 prvků LSN až 15mA proudová spotřeba 45
46 LSN - topologie LSN KRUH n ÚSTŘEDNA n+1 n n+4 n+3 46
47 LSN - topologie LSN VĚTVE ÚSTŘEDNA PRO TLAČÍTKOVÉ HLÁSIČE PRO AUTOMATICKÉ HLÁSIČE Až 3m součet obou délek vedení 254 součet všech prvků LSN Až 15mA součet všech proudových spotřeb prvků LSN!ALE! dle norem: 32 automatických hlásičů ve větvi 1 tlačítkových hlásičů ve větvi a nelze kombinovat v jedné větvi 47
48 LSN - topologie LSN - ODBOČKY ÚSTŘEDNA n VAZEBNÍ ČLEN NAK 1 LSN n+1 n n+4 n+3! v odbočce: max. 32 automatických hlásičů max. 1 tlačítkových hlásičů a nelze kombinovat v jedné odbočce 48
49 LSN - poruchy LSN Ochrana proti zkratu a přerušení Provádí se prostřednictvím izolátorů, které zajistí odpojení narušené části vedení. Izolátory jsou součástí každého prvku LSN. DATA ÚSTŘEDNA PŘI ZKRATU DATA DATA ÚSTŘEDNA PŘI PŘERUŠENÍ DATA
50 LSN - poruchy LSN Ochrana proti zkratu a přerušení DATA ÚSTŘEDNA LSN1 PŘI ZKRATU A PŘERUŠENÍ 6 LSN DATA Doporučení pro topologii vedení LSN: - Nenavrhovat příchozí (LSN1) a odchozí (LSN2) vedení v jednom kabelu - Nenavrhovat příchozí a odchozí vedení (i mezi hlásiči) v jedné trase MIMO FUNKCI 5
51 LSN - napájení LSN Základní napájení prvků LSN ÚSTŘEDNA KABEL 1x2x,8 ( 1 - DATA + NAPÁJENÍ LSN) Základní napájení všech prvků LSN se děje prostřednictvím 1 páru vodičů, společného jak pro napájení, tak pro datový přenos. Používá se kabel typu jako JY(St)Y 1 x 2 x,8 Spotřeba proudu nesmí překročit 1mA (LSN classic ) nebo 3mA LSNi 51
52 LSN - napájení LSN Externí napájení prvků LSN I. Některé prvky vyžadují externí napájení 24V DC ÚSTŘEDNA KABEL 2x2x,8 ( 1 DATA + NAPÁJENÍ LSN 1 EXTERNÍ NAPÁJENÍ ) I. Externí napájení dalším párem vodičů Používá se kabel typu jako JY(St)Y 2 x 2 x,8 v celé délce vedení LSN Zdrojem napětí může být modul ústředna, nebo externí pomocný zdroj u ústředny Každý prvek LSN umožňuje prosmyčkování druhého páru vodičů externího napájení 52
53 LSN - napájení LSN Externí napájení prvků LSN II. Některé prvky vyžadují externí napájení 24V DC. ÚSTŘEDNA PWR 24VDC II. Externí napájení pomocným zdrojem Pro vedení LSN se používá kabel typu jako JY(St)Y 1 x 2 x,8 v celé délce vedení Pomocný zdroj lokálně napájí potřebná zařízení Musí být zálohován (akumulátory) Je nutno zajistit monitorování provozu pomocného zdroje KABEL 1x2x,8 ( 1 - DATA + NAPÁJENÍ LSN) (porucha, výpadek 23V AC) KABEL nx2x,8 ( n MONITOROVANÍ) KABEL 1x2x,8 ( 1 EXTERNÍ NAPÁJENÍ) AKU 23V/5Hz 53
54 LSN - kabely Kabely používané pro LSN classic Používají se kabely konstrukce jako jsou kabely: JY(St)Y n x 2 x,6 JY(St)Y n x 2 x,8 (kde n = počet párů) Při délce vedení 1m nesmí překročit odpor vodiče hodnotu: 63 Ohm pro kabel JY(St)Y n x 2 x,6 a 37 Ohm pro kabel JY(St)Y n x 2 x,8 Použití ohebného kabelu (lanka) redukuje max. délku vedení 1m. Každý metr lankového vodiče ubírá 4m. (Je povoleno maximálně 2m lankového kabelu). 54
55 LSN - topologie LSN improved kombinovaná topologie ÚSTŘEDNA FPA n n+1 Pro ústřednu FPA 5 a LSNi prvky nové řady LSN improved! n+12 n+3 n+2 n+11 n+1 n+9 n+8 n+7 n+6 n+5 n+4 3m (1m) součet všech délek vedení 254 součet všech prvků LSN 15mA (3mA) součet všech proudových spotřeb prvků LSN (Viz. Též kapitola FPA 5/LSN modul) 55
56 Signalizační zařízení LSN ST/PMF3 56
57 Doporučení výrobce pro projektování Paticové sireny FNM-42-A-BS-WH Dodáváno s montážní podložkou, bez krytky = FNM-42-A-BS-RD Dodáváno s montážní podložkou i s krytkou Technická data odběr <3.7mA 9dB(A) IP 42 Vlastnosti 5 na kruh 5 úrovní zvuku = ST/PMF3 57 Security Systems Internal ST-FIR/PRM1 Department /2/25 Robert Robert Bosch GmbH Bosch GmbH 27. All reserves rights reserved, all rights even also regarding in the event any of disposal, industrial exploitation, property rights. reproduction, We reserve editing, distribution, all rights of disposal as well as such in the as event copying of and applications passing for on industrial to third parties. property rights.
58 Doporučení výrobce pro projektování Paticové sirény Možné kombinace / + nebo = nebo Příslušenství Montážní podložky Pro povrchovou montáž kabeláže. Krytky Pro použití bez hlásičů 58 Security Systems Internal ST-FIR/PRM1 Department /2/25 Robert Robert Bosch GmbH Bosch GmbH 27. All reserves rights reserved, all rights even also regarding in the event any of disposal, industrial exploitation, property rights. reproduction, We reserve editing, distribution, all rights of disposal as well as such in the as event copying of and applications passing for on industrial to third parties. property rights.
59 Doporučení výrobce pro projektování Sirenky na linku LSNi FNM-42-A-WH FNM-42-A-RD Technická data <3.9mA 1dB(A) IP 42 (vnitřní verze) IP 66 (venkovní verze) Vlastnosti FNM-42-B-RD 5 ks na kruh Snadná instalace Speciální ton pro Revize 5 úrovní ak. tlaku Security Systems ST-FIR/PRM Robert Bosch GmbH 27. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.
60 Doporučení výrobce pro projektování Vedení LSN D IN KABEL 1x2x,8 O FNM-42-A-BS-WH/RD NKK 6
61 VAZEBNÍ ČLENY ST/PMF3 61
62 LSNi vazební členy FLM-42-RHV FLM-42-RLV8 FLM-42-NAC FLM-42-RLV1 FLM-42-I2 FLM-42-O2 LSNi moduly (vazební členy) Vazební prvek s relé -vysokonapěťové kontakty Vazební prvek s 8 mi relé Vazební prvek pro sireny a blikače atd.. Vazební prvek s relé (1 Relé) Vazební prvek s 2 vstupy Vazební prvek s 2 výstupy 62
63 LSNi vazební členy LSNi modul FLM-42-RHV-x FLM-42-RHV-D a FLM-42-RHV-S Modul relé s vysokonapěťovými kontakty - modul se používá pro ovládání zařízení jako např: Ovládání dveří Kouřové klapky Samozhášecí systémy Odvětrávání FLM-42-RHV-S povrchová montáž FLM-42-RHV-D - montáž na DIN lištu dle EN
64 LSNi vazební členy LSNi modul FLM-42-RHV-x FLM-42-RHV-D a FLM-42-RHV-S FAN funkce 1 A /1 23 V AC / 24V DC 6A /3 V DC 64
65 LSNi vazební členy FLM-42-RHV-D a FLM-42-RHV-S Modul relé s vysokonapěťovými kontakty Vedení LSN D IN KABEL 1x2x,8 O FLM-42-RHV FLM I2 KABEL 1x2x,8 NEBO ZPĚTNÉ HLÁŠENÍ - VOLITELNĚ!! Není třeba napájení modulů Nastavení odporu v SW KABEL 1x2x,6 ZPĚTNÉ HLÁŠENÍ - VOLITELNĚ KABEL 1x2x,6 65
66 LSNi vazební členy LSNi modul FLM-42-RLV 8 -S FLM-42-RLV8-S Modul relé s 3V/2A kontakty - modul se používá pro ovládání zařízení jako např: Ovládání zařízení (SHZ a další návazná zařízení) 66
67 LSNi vazební členy FLM-42-RLV 8 -S Modul s 8 mi relé KABEL 1x2x,8 Vedení LSN D IN O FLM-42-RLV8 FLM I2 KABEL 1x2x,8 NEBO 67
68 LSNi vazební členy FLM-42-I8R1 -S Modul s 8 mi vstupy a jedním relé FLM-42-I8R1-S Modul s 8 vstupy a jedním relé s 3V/2A kontakty - modul se používá pro vstupní informace : Monitorování zařízení typu Dohled, Porucha,Vstup Nepoužívat pro připojení hlásičů s typem Požár 68
69 LSNi vazební členy FLM-42-I8R1 -S Modul s 8 vstupy a jedním relé Vedení LSN KABEL 1x2x,8 D IN O FLM-42-I8R1 FLM I2 KABEL 1x2x,8 Vstupy se zakončovacím odporem NEBO 69
70 LSNi vazební členy LSNi modul FLM-42-NAC-x FLM-42-NAC-D a FLM-42-NAC-S modul pro výstupní zařízení NAC FLM-42-NAC umožňuje sledovat a aktivovat skupiny signalizačních zařízení (NAC = Notification Appliance Circuit). Každý modul obsahuje jeden monitorovaný výstup. Lze připojit následující prvky: Sirény Blikače A další. FLM-42-NAC-S povrchová montáž FLM-42-NAC-D -montáž na DIN lištu dle EN 522 7
71 LSNi vazební členy LSNi modul FLM-42-NAC 71
72 LSNi vazební členy LSNi modul FLM-42-NAC Vedení LSN Zakončení 3,9k NEBO zapojení do kruhu D IN KABEL 1x2x,8 při lokálním napájení KABEL 2x2x,8 při napájení z ústředny O KABEL 1x2x,8 FLM-42- NAC FLM I2 KABEL 2x2x,6 monitorování KABEL 1x2x,8 napájení R K 3k92 PWR 24VDC Max. proud až 3A v případě zapojení s pomocným napájením (zdroj nebo ústředna) Lze napájet i z Linky LSN Jen do 23mA na 1 výstup!! Vstup porucha baterie KABEL 1x2x,6 Vstup porucha napájení KABEL 1x2x,6 AKU 23V/5Hz Lokální napájení 72
73 LSNi vazební členy FLM 42- I2 modul s dvěma vstupy FLM 42- O2 modul s dvěma výstupy varianty: W- montáž na zeď E zápustná montáž nutná krabice ILFM D s montáží na DIN lištu 73
74 LSNi vazební členy FLM 42- O2 Spíná 3V/7mA 74
75 LSNi vazební členy FLM 42 - O2!! Je třeba napájení vazebního prvku!! 75
76 LSNi vazební členy FLM RLV1 vazební prvek s jedním relé 76
77 LSNi vazební členy LSNi modul FLM-42-S FLM-I 42-S Zkratový izolátor Tento izolátor odděluje poplachové zóny ve kterých nastal zkrat nebo rozpojení (důsledkem přerušení linky nebo vyjmutí detektoru). Použítí hlavně v zapojení T ( odbočky) Dle doporučení výrobce a VDE 8 je nutno dávat tyto izolátory po každých 3 ti prvcích 77 Security Systems Internal Intern ST/MKT1-Bo Department Schaberg 12/2/25 3/4/26 Robert Bosch Alle Rechte GmbH reserves bei Robert all Bosch rights even GmbH, in the auch event für den of industrial Fall von property rights. We reserve Schutzrechtsanmeldungen. all rights of disposal Jede such Verfügungsbefugnis, as copying and passing wie on Kopierto third und parties. Weitergaberecht, bei uns.
78 LSNi vazební členy LSNi modul FLM-42-S FLM-I 42-S Zkratový izolátor 78
79 LSNi vazební členy Volitelné příslušenství k vazebním prvkům FLM FLM IFB126-S Kryt pro montáž na povrch Jen v případě krytí na DIN liště Při povrchové variantě je součástí dodávky FMX IFB55-S Krabička pro montáž na zeď 79
80 FPA 5 MODULÁRNÍ ÚSTŘEDNA 8
81 Klíčové vlastnosti FPA 5 Modulárn rní koncepce Až 496 adres Až 32 kruhových vedení Až 254 prvků na kruhu Délka kruhu aža 3m Volná topologie (LSNi) Nestíněné kabely Kompatibilní se stávaj vajícími detektory Technologie Hot Plug-in Sběrnice CAN bus Dotykový displej Autodetekce prvků Možnost redundance Security Systems 81
82 Koncepce FPA 5 Skříň Sběrnice Moduly Ústředna 82
83 Typy skříní pro FPA 5 podle provedení SKŘÍNĚ NA ZEĎ SKŘÍNĚ NA RÁMR -pro akumulátory 26Ah -pro akumulátory 4Ah 83
84 Typy skříní pro FPA 5 výběr provedení? Jaká Doba zálohování Jaká je je nejvhodnější skříň pro moji instalaci? Akumulátory SKŘÍNĚ NA ZEĎ 28Ah Akumulátory SKŘÍNĚ NA RÁMR 4Ah Akumulátory Design Hloubka Instalace Kabeláž 149 mm Menší místo pro kabeláž 327 mm (s rámem) Více místa m pro kabeláž 84
85 Typy skříní pro FPA 5 podle účelu SKŘÍNĚ NA ZEĎ SKŘÍNĚ NA RÁMR ZÁKLADNÍ ROZŠIŘOVAC OVACÍ ZDROJOVÉ POMOCNÉ 85
86 Sběrnice pro FPA 5 86
87 Sběrnice - koncepce Základní informace Propojení datového vedení a napájen jení mezi moduly systému Datová sběrnice = CAN Bus Napájen jení 24V DC a 5V DC pro moduly a připojenp ipojená zařízen zení Libovolné osazení pozic pro moduly (! kromě 1 slotu) Provedení pro 2 nebo 4 moduly Moduly lze měnit m za provozu systému 87
88 Sběrnice dva typy provedení PRS 2 A KRÁTKÁ SBĚRNICE 2 MODULY PRD 2 A DLOUHÁ SBĚRNICE 4 MODULY 88
89 Sběrnice montáž do skříní Rychlá a snadná montáž ve dvou krocích 1. NASADIT 2. ZAKLOPIT 89
90 Sběrnice kabely pro propojení k propojování sběrnice CAN BUS - součást st MPCxA pro propojení k PRS2A - součást st PRD4A pro propojení k PRS2A / PRD4A -součást st HBE12A/EPH12A k propojení mezi skříněmi!! samostatně CRPA pro připojenp ipojení redundantního MPC!! 9
91 Sběrnice propojení kabely ZÁKLADNÍ SKŘÍŇ ROZŠÍŘENÁ SKŘÍŇ 91
92 Sběrnice propojení kabely při redundanci ZÁKLADNÍ SKŘÍŇ REDUNDANTNÍ SKŘÍŇ Extra kabel pro redundanci systému 92
93 Redundance výpadek by neměl být více jak 512 prvků nebo 12. m². karty jsou jen v aktivní části řídící jednotky MPC za několik minut je aktivní záložní (redundantní) ústředna objeví se hlášení na hlavní ústředně (displeji) systém je funkční 72 hodin uživatel má nyní 72 hod na výměnu karet z původní MPC do záložní jinak po 72 hod budou všechny LSN prvky zablokovány (nefunkční) Při vložení karet (i po 72 h) začnou být LSN prvky opět aktivní. 93
94 Sběrnice montáž modulů do sběrnice MONTÁŽ DEMONTÁŽ 94
95 Sběrnice CAN BUS CAN BUS = DATA 5V DC 24V DC DATA 24V V DC 5V V DC DATA 24V V DC 5V V DC 95
96 Sběrnice systém napájení 24VDC / 5V DC 24VDC / 5V DC 96
97 Moduly pro FPA 5 97
98 Moduly maximální počty modulů v systému MODUL LSN 3 A CZM 4 A BCM A NZM 2 A RMH 2 A RML 8 A IOP 8 A IOS 2 A IOS 232 A ANI 16 A ENO A 8 nízkonapn zkonapěťových výstupů 8 vstupů / 8 výstupů Sériové rozhraní TTY Sériové rozhraní RS232 LED indikační modul Modul ZDP POPIS MODULU Kruhové vedení 127/254 E 4 konvenční linky GLT Připojení akumulátor torů 2 monitorované výstupy 2 vysokonapěť ěťové výstupy MAXIMÁLNÍ POČET MODULŮ V ÚSTŘEDNĚ POČET KAPACITA Maximáln lně 496 adres A / 64Ah 16x 24V/,5A 16x 23V, +FB 256x 3V/1A 256x vst./oc 4xTTY+4x232 8x RS LED Č/Ž 8 8xZDP,32x3V 46 CELKEM 98
99 Řídící panel pro FPA 5 99
100 RS232 USB Host USB Device Ethernet FPA 5 Řešení MMI panel ovládání Front MPC-xxxx-B CAN2 CAN2 CAN1 CAN1 2*Inputs
101 Karty adres ADC 64 A. ADC 128 A ADC 512 A ADC 124 A ADC 248 A Do slotů FPA lze vložit 1 až 4 karty libovolné velikosti v libovolném pořadí Na jednu ústřednu je možno přiřadit max. 496 adres 11
102 Adresy v FPA 5 Adresa = cokoliv co může aktivovat poplach např. tlačítka,hlásiče, vstupy na modulech, vstupy na vaz. členech FPA 5: max. 496 adres Signální prvky (sirény, blikače..) a výstupy, další zařízení nepatří do tohoto počtu adres. Např. relé, atd.. Následující prvky a moduly mají vlastní adresu a zároveň mají přiřazenu adresu i jejich vstupy: IOP 8 A (max.8) ENO A (max.1) CZM 4 A (max.4) NKK1 LSN (max.8) KD55/1 LSN (max.2) NTK 1 LSN (max.1).. A další 12
103 Moduly ústředny FPA 5 13
104 BCM A Modul baterií Monitoruje napájení Je schopen dobíjet až 4 ks baterií (12 V/4 Ah or 12 V/28 Ah) kontrola času dobíjení a teploty Max. 8 BCM A (každý s jedním UPS 2416 A )může být nainstalováno na FPA 5. napájen jení sběrnic ústředny napájen jení externích signalizací max. 2 moduly v jedné skříni 14
105 BCM A Modul baterií BCM A Konfigurace v FPA 5 S 1 až 4 BCM moduly: max. 2 moduly na začátku první ústředny na krátké sběrnici max. 2 moduly na konci sběrnice 15
106 BCM A Modul baterií 5 až 8 BCM modulů: 2 moduly na začátku na sběrnici (BCM 1 a 2) 2 moduly na poslední sběrnici ústředny (BCM 3 a 4) Dalšíl BCM moduly jak je ukázáno níže V případě že zapojujete přídavné napájení z těchto modulů Max odběr proudu modulů (modrá část) na sběrnici je 1 A!!! Max odběr proudu modulů (zelená část) na sběrnici je 1 A!!! 16
107 BCM A Modul baterií Zapojení NAPÁJENÍ DO SBĚRNIC AUX1 +24V/1,7A AUX2 +24V/1,7A AUX3 +24V/1,7A AUX4 +24V/,5A AUX5 +24V/,5A AUX6 +24V/,5A PORUCHA AC výst. napětí PORUCHA AKU výst.napětí AKU 12V/4Ah AKU 12V/4Ah AKU 12V/4Ah AKU 12V/max4Ah 23V/5Hz UPS 2416A 17
108 CZM 4 A Modul konvenčních linek pro technologie GLT 4x monitorovaná linka dvě LED pro každou konvenční zónu: Poplach: červená Porucha: žlutá POZOR: Jen výstupy AUX1,2,3 a odděleně výstupy AUX4,5,6 mohou být zapojeny paralelně. Není možno zapojit všech 6 výstupů dohromady paralelně. Napájení: Výstup AUX1,2,3: 1,41 A každý Výstup AUX4,5,6:,5 A každý Maximální počet v FPA 5: 2x CZM 4 A 18
109 CZM 4 A Modul konvenčních linek Zapojení AUX1 ZÓNA 1 24V OUT1 ZÓNA 1 IN 1 ZÓNA 1 TŘÍDA A AUX2 ZÓNA 2 24V OUT2 ZÓNA 2 IN 2 ZÓNA 2 TŘÍDA A LINKA 1 LINKA 2 AUX3 ZÓNA 3 24V OUT3 ZÓNA 3 IN 3 ZÓNA 3 TŘÍDA A AUX3 ZÓNA 3 24V OUT3 ZÓNA 3 IN 3 ZÓNA 3 TŘÍDA A v systému max. 32 modulů 19
110 ENO A Modul pro připojení zařízení HZS ENO A - Modul pro připojení zařízení HZS (OPPO, klíč.trezor ) ENO A umožňuje připojení zařízení : ZDP (také AT 2) SD klíčový trezor (jen 24V) Blikače (BEGA light) Monitoring spuštěných zařízení. 4 programovatelná relé v systému max. 8 modulů 11
111 ENO A Modul pro připojení zařízení HZS Poznámky k nastavení v SW: Klíčový trezor: Pravidla spouštění jsou nastavena automaticky jakmile je klíčový trezor přidán Přenosové zařízení: Pokud vložíte nastavení customs, což je již továrně můžete nastavit koncový odpor. Pokud nastavíte typ bude nastavena odpor dle typu zařízení Hodnota odporu: definovaná výrobcem +- 1%. Relé: Pokud zaškrtnete poruchové relé (může být jen relé 1, další jsou blokována) Relé jsou volně programovatelná ale nemonitorovaná. 111
112 ENO A Modul pro připojení zařízení HZS Zapojení ZDP-ŘÍZENÍ ZDP-POTVRZENÍ ZDP-NAPÁJENÍ KTPO-SABOTÁŽ KTPO-ZÁMEK,KLÍČ KTPO-VYHŘÍVÁNÍ FSE kl.sp. MAJÁK OUT 1 OUT 2 OUT 3 OUT 4 112
113 ENO A Modul pro připojení zařízení HZS Popis svorek ENO modulu Pos. Popis Zapojení VIII A B C Přen. zař + / - potvrzení GND Přen. zař + / - zem Přenos na ZDP Zpětná vazba vstup Porucha ZDP (tel. Volič.) potvrzení zem Napájení přenos zařízení Monitor klíč. trezoru zem Otvírání dveří klíč. trezoru 24V VII 9 1 Monitozr uzamčení zem vyhřívání, +24 V, ca. 8 W zem 17 / / FSE + / - + / - 1/2/3/4 Monitor uvolňovacího zařízení Signalizace, +24 V, ca. 1 W Relé
114 NZM 2 A Modul pro 2 výstupy NAC Připojení zařízení: Sirény Blikače A další Stav každého výstupu je zobrazen LED: Červená poplach Žlutá - porucha 114
115 NZM 2 A Modul pro 2 výstupy NAC Jaký je maximální poplachový proud odebíratelný z každého výstupu (NAC Zone 1 nebo NAC Zone 2) bez ohledu na normy? Z každého výstupu lze odebírat 5mA 2x monitorovaná výstupní linka zatížení max. 5mA (29,5 VDC), spínání max 7mA zakončení 3,9kohm Max. Proud 3A I pro sirény a majáky al_max_ out1 I al_max out2 23mA každý výstup při napájení ze sběrnice CAN bus Nebo 5 při ext. napájení 115
116 NZM 2 A Modul pro 2 výstupy NAC Zapojení OUT 1 IN 1 OUT 2 IN 2 možnosti zapojení: větev s odporem 3k9 na konci kruhové vedení EX DC EX BAT SYNC OUT SYNC IN 116
117 ANI 16 A Indikační modul 16x červená LED pro poplachy 16x žlutá LED pro poruchy programovatelné funkce volitelné druhy zobrazení: pomalé, střední a rychlé blikání trvalý svit, zhasnuto umístění pouze na sběrnici PRD4A v systému max. 32 modulů Max počet modulů:32 117
118 LSN 3 A Modul vedení LSNi AUX1 LSN1 AUX2 LSN2 pro technologie LSN a LSNi variabilní topologie vedení délka vedení 1m 127 připojitelných prvků LSN 254 připojitelných prvků LSNi max. odběr 1mA pro LSN max. odběr 3mA pro LSNi v systému max. 32 modulů možnost redundance ST/PMF3 118
119 Graf pro výpočet délky 119 Security Systems Internal Internal Department ST/PRM2-EU 12/2/25 Oct 28 Robert Robert Bosch Bosch GmbH GmbH reserves reserves all all rights rights even even in in the the event event of of industrial industrial property property rights. rights. We We reserve reserve all all rights rights of of disposal disposal such such as as copying copying and and passing passing on on to to third third parties. parties.
120 Modul vedení LSNi 15 ma pro technologie LSN a LSNi variabilní topologie vedení délka vedení 1m 127 připojitelných prvků LSN 254 připojitelných prvků LSNi max. odběr 15mA pro LSNi v systému max. 16 modulů AUX1 LSN1 AUX2 LSN2 ST/PMF3 12
121 Graf pro výpočet délky 121 Security Systems Internal Internal Department ST/PRM2-EU 12/2/25 Oct 28 Robert Robert Bosch Bosch GmbH GmbH reserves reserves all all rights rights even even in in the the event event of of industrial industrial property property rights. rights. We We reserve reserve all all rights rights of of disposal disposal such such as as copying copying and and passing passing on on to to third third parties. parties.
122 Modul vedení LSNi #1 #2 #3 #4 Modul LSNi Vedení LSNi #1 #2 #3 #4 délka vedení 1m (3m) 254 připojitelných prvků max. odběr 3mA (1,5A) topologie vedení kruh nebo větev, odbočky (zapojení T) odolnost na zkrat a přerušení Modul LSNi #1 #2 #3 #4 #5 #6 #7 #8 ST/PMF3 122
123 Modul vedení LSNi #1 Modul LSNi #5 #3 #7 #12 #14 #2 Vedení LSNi (Improved) délka vedení 1m (3m) 254 připojitelných prvků max. odběr 3mA (1,5A) topologie vedení libovolná: kruhová, větve, T-tap (odbočky) odolnost na zkrat a přerušení manuální nebo automatická adresace #11 #4 #9 #13 #17 #1 #14 #18 #19 #8 #15 #16 123
124 IOS 2 A Komunikační modul S1 IN/OUT 2mA TX 2mA RX AUX +24V/1,3A RS 232 interface sériového rozhraní (1) formáty: S1 AT2 2mA tiskárna THP22A RS 232 FAT22, tiskárna, ad. v systému max. 4 moduly 124
125 IOS 232 A Komunikační modul RS RS interface sériového rozhraní (2) 2x formát RS 232 v systému max. 4 moduly ST/PMF3 125
126 IOP 8 A Vstupní/výstupní modul OUT OUT OUT OUT GND GND 8 vstupů (kontakty) 8 výstupů (OC) zatížení max. 35V /,7A v systému max. 32 modulů IN IN IN IN GND GND ST/PMF3 126
127 RML 8 A Reléový modul OUT1 NO1/C/NC1 OUT2 NO2/C/NC2 OUT3 NO3/C/NC3 OUT4 NO4/C/NC4 OUT5 NO5/C/NC5 OUT6 NO6/C/NC6 OUT7 NO7/C/NC7 OUT8 NO8/C/NC8 8x reléový výstup NC/C/NO zatížení max. 3VDC / 1A v systému max. 32 modulů ST/PMF3 127
128 RMH 2 A Reléový modul 2x reléový výstup NC/C/NO zatížení AC max. 23V / 1A (pojistka) zatížení DC max. 3V / 5A ochrana 1A tavnou pojistkou 2x vstup pro potvrzení aktivace v systému max. 32 modulů dva vstupy pro monitorování aktivovaného zařízení (zpětná vazba) Použití např. pro SHZ ST/PMF3 128
129 RMH 2 A Reléový modul Zapojení OUT1 NO1/C/NC1 OUT2 NO2/C/NC2 FEEDBACK 1 FEEDBACK 2 ST/PMF3 129
130 Další prvky FPA 5 Další prvky k FPA 5 13
131 FPA 5 Tiskárny Ovládání ústředen FPA 5 131
132 FPA 5 ZPA 22 dálkové tablo ZPA 22,FAT 22 dálkové tablo Připojení na IOS 2 A modul Přes komunikační port S2 Na každý modul 1 tablo Vlastnosti: Souhrnné hlášení LED Display Vypnutí bzučáku Listování na displeji 132
133 ZPA 22 vzdálené tablo k FPA 5 Zapojení 133
134 Tiskárny k FPA 5 THP 22 A tepelná tiskárna ve skříni pro FPA 5 Součástí dodávky je : Skříň Kabel na připojení a zabudovaná tiskárna 134
135 Tiskárny k FPA 5 Zapojení 135
136 Externí ovládací tablo Externí plnohodnotná klávesnice Externí plnohodnotná klávesnice Montáž na zeď Zápustná montáž ST/PMF3 4/12/27 Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.
137 Externí ovládací tablo Externí plnohodnotná klávesnice Externí plnohodnotná klávesnice Zápustná montáž
138 FPA 5 - sítování 138 Kabel Y-(ST)Y 2X2X1, umožňuje zapojení do kruhu nebo přímé linky
139 FPA 5 Tiskárny Zasíťování ústředen, OPC Server, nadstavby 139
140 Síťování ústředen FPA 5 Topologie sítě Kruh Kruhové zapojení max 12 zařízení v síti Větší rozsáhlost sítě Malé náklady na instalaci Redundance RSN musí být pro každý prvek sítě max. 1 m RSN = 13 RSN = 1 RSN = 31 RSN = 2 RSN = 3 RSN = 1 RSN = 12 RSN = 11 Přímá linka (jednoduché a redundantní) max 8 zařízení Vysoká rychlost komunikace Možnost zapojení s redundancí Adresa je vždy nastavena pro každý prvek sítě RSN = Rotary Switch Number Přímá linka RSN = 1 RSN = 2 RSN = 3 RSN = 4 RSN = 5 max. 1 m 14 Internal ST/PMF3 Department 4/12/27 12/2/25 Robert Bosch Robert GmbH Bosch reserves GmbH all rights reserves even all in rights the event even of in industrial the event property of industrial rights. property We reserve rights. all We rights of reserve disposal all such rights as of copying disposal and such passing as copying on to third and parties. passing on to third parties.
141 Adresy v FPA 5 141
142 Síťování ústředen FPA 5 142
143 Síťování ústředen FPA 5 Rozdělení do skupin Group 1 Group 2 Krankenhaus Krankenhaus Network ZDP 143
144 Síťování ústředen FPA 5 Vlastnosti zapojení do sítě Vlastnosti zapojení do sítě Spojení ústředen do sítě bez přidání dalších modulů Různá topologie zapojení sítě zajišťuje vysokou flexibilitu Vysoká spolehlivost díky CAN bus Vyzkoušeno mnoho let v automobilovém průmyslu Zabezpečení v případě přerušení kabelu. Všechna zařízení zapojená v síti zůstávají v chodu. Všechny prvky v síti mohou být programovány prostřednictvím jednoho prku na síti Celé spojení je monitorováno na poruchu spojení sítě a poruchu jednotlivých prvků. Kompatibilita a konfigurace firmware je kontrolována mezi jednotlivými prvky sítě ST/PMF3 4/12/27 Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.
145 GUI Nadstavbové systémy OPC server Nadstavbové systémy OPC server CAN-bus Ethernet Ethernet síť OPC Server a nadstavbový systém ST/PMF3 4/12/27 Robert Bosch GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.
146 GUI Není třeba další HW pro zapojení k FPA-5 OPC server využívá standardní Ethernet síť Stavy všech zapojených částí jsou replikovány do nadstavbového systému Nadstavbový systém může poslat příkazy do všech připojených částí Ethernet nemůže být využit pro zasíťování ústředen BIS CAN Management Server (OPC) CAN Ethernet (Corp. network) Ethernet (Corp. network) 146 Internal ST/PMF3 Department 4/12/27 12/2/25 Robert Bosch Robert GmbH Bosch reserves GmbH all rights reserves even all in rights the event even of in industrial the event property of industrial rights. property We reserve rights. all We rights of reserve disposal all such rights as of copying disposal and such passing as copying on to third and parties. passing on to third parties.
147 Připojení na HZS Připojení na ZDP Připojení na pult HZS RADOM Připojení na pult HZS NAM 147
148 Připojení na HZS Připojení na ZPD 148
149 FMS - Grafické nadstavbové systémy Grafické nadstavbové systémy FMS ST/PMF3 149
150 FMS - Grafické nadstavbové systémy FSM OVS prvek PC s instalací FSM IOS 2 A Nebo FPP 5 UGM Kabel Kabel pro spojení 15
151 Závěr a poznámky 151
EPS - adresné požární ústředny - adresné požární systémy KILSEN
EPS - adresné požární ústředny - adresné požární systémy KILSEN 003.1.4.13 - adresná tlačítka řady 700 konc. cena dealer. cena moje cena DMN-782 Průhledný kryt pro tlačítkový hlásič DMN-700, DM-2010 a
VíceBezpečí bez starostí. elektrická požární signalizace. analogový adresovatelný systém. konvenční systém
Bezpečí bez starostí elektrická požární signalizace analogový adresovatelný systém konvenční systém Sídlo společnosti: Provozovna: Lites Liberec s.r.o. Oblouková 135 463 03 Stráž nad Nisou Lites Liberec
VíceJiří Krejčí Produktový manažer EPS, EZS, HSP
Jiří Krejčí Produktový manažer EPS, EZS, HSP 1 Bosch Věděli jste, že Bosch...? Působí na trhu více než 125 let Každý pracovní den podá Bosch 19 žádostí o patent Každý rok investuje velkou část zisku na
VíceBezpečí bez starostí ELEKTRICKÁ POŽÁRNÍ SIGNALIZACE ANALOGOVÝ ADRESOVATELNÝ SYSTÉM ÚSTŘEDNY MHU 115, MHU 116, MHU 117
Bezpečí bez starostí ELEKTRICKÁ POŽÁRNÍ SIGNALIZACE ANALOGOVÝ ADRESOVATELNÝ SYSTÉM ÚSTŘEDNY MHU 115, MHU 116, MHU 117 Sídlo společnosti: LITES Liberec s.r.o. Oblouková 135 463 03 Stráž nad Nisou Provozovna:
VíceNávod k montáži pro esserbus -Koppler 4 Skupiny / 2 Relé (788613), (808613)
Návod k montáži pro esserbus -Koppler 4 Skupiny / 2 Relé (788613), (808613) Obsah: 1. OBECNĚ 2 2 INSTALAČNÍ NÁVOD PRO ESSERBUS-KOPPLER 4 VSTUPY/2 VÝSTUPY 788613 4 2.1 MONTÁŽ A UVEDENÍ DO PROVOZU 6 2.2
VíceStručný přehled Periferní zařízení LSN pro požární systémy
Linka LSN Snadné zapojení Možnost automatické konfigurace (režim samoučení) Centrální programování konfigurací veškerých zařízení z ústředny Flexibilní struktura sítě (kruhové vedení, přímá linka, vedení
VíceÚstředna EPS a řízení SHZ 8010 série 3. Certifikace G Jmenovitý proud Jmenovité napětí. Teplota okolního prostředí
LMST 8010 série 3 Příklad zapojení 788012 Ústředna EPS a řízení SHZ 8010 série 3 Certifikace G 205064 Řídící systém SHZ s integrovanou částí detekce požáru pro jednu oblast hašení dle VdS 2496. Ústředna
VíceFCP 320/FCH 320 Konvenční automatické hlásiče požáru
Elektrická požární signalizace FCP 320/FCH 320 Konvenční automatické hlásiče požáru FCP 320/FCH 320 Konvenční automatické hlásiče požáru Vysoká spolehlivost detekce díky vyhodnocovací elektronice Aktivní
VícePožární systémy Schrack Seconet
Požární systémy Schrack Seconet Jednoduchý přehled systému ntegral MX & ntegral CX & ntegral BX MX B5 10(16) 10 výstupních relé 230V/3 16 výstupních relé 30V/3 445 mm 600 mm Ma Modulová sběrnice B5 M 16-16
VíceFAP-420/FAH-420 Automatické hlásiče požáru LSN improved version
Systémy EPS FAP-420/FAH-420 Atomatické e požár LSN improved version FAP-420/FAH-420 Atomatické e požár LSN improved version www.boschsecrity.cz Kombinace optických, teplotních a chemických senzorů s inteligentní
VíceUniverzální modul rozhraní DDM800
Univerzální modul rozhraní DDM800 Informace o produktu Univerzální modul rozhraní DDM800 Úvod Univerzální adaptér DDM800 byl uveden na trh v červenci 2009. Modul je primárně určen jako rozhraní pro připojení
VíceFC2040 Ústředna požární signalizace
FC2040 Sinteso TM Ústředna požární signalizace Řada FS20 Kompaktní, předsestavená, mikroprocesorová ústředna elektrické požární signalizace s integrovaným ovládacím terminálem pro až 504 prvků Ústředna
VíceModulární ústředna EPS řady 5000 Flexibilní právě jako vaše plány
Modulární ústředna EPS řady 5000 Flexibilní právě jako vaše plány 2 Jeden modulární systém zvládne vše Nepřekonatelná flexibilita Modulární ústřednou EPS řady 5000 společnost Bosch znovu definuje trh:
VíceEPS Labor Strauss BC 216
EPS Labor Strauss BC 216 Ústředna EPS LST síťovatelná ústředna BC2161 LST síťovatelná ústředna v provedení black box BC2163 Mikroprocesor Paměť Linka Linka konvenční 32 bitový Flash 1 až 4 kruhové linky,
VíceBezpečí bez starostí ELEKTRICKÁ POŽÁRNÍ SIGNALIZACE ANALOGOVÝ ADRESOVATELNÝ SYSTÉM ÚSTŘEDNY MHU 115, MHU 116, MHU 117
Bezpečí bez starostí ELEKTRICKÁ POŽÁRNÍ SIGNALIZACE ANALOGOVÝ ADRESOVATELNÝ SYSTÉM ÚSTŘEDNY, MHU 116, MHU 117 Sídlo společnosti: LITES Liberec s.r.o. Oblouková 135 463 03 Stráž nad Nisou Provozovna: LITES
VíceFC2020 Ústředna požární signalizace
FC00 Sinteso TM Ústředna požární signalizace Řada FS0 Kompaktní, předsestavená, mikroprocesorová ústředna elektrické požární signalizace s integrovaným ovládacím terminálem pro až 5 prvků Ústředna může
VíceBezpečnostní centrála EMB 7300
Bezpečnostní centrála EMB 7300 slouží pro zálohované ovládání pohonů v systémech požárního odvětrání s možností denního větrání. Centrála je určena pro ruční i automatické ovládání elektropohonů na 24
VíceSystém Firexa, tablo obsluhy MHS 811 Podklady pro projektování
1. POPIS SYSTÉMU Tablo obsluhy MHS 811 je prvek interaktivního systému EPS LITES, vyráběného v LITES FIRE, s. r. o. Zapojuje se do systému ústředen Firexa (MHU 110, MHU 111). Může pracovat ve dvou režimech,
VíceVEGA. Analogová adresovatelná ústř edna EPS
VEGA Analogová adresovatelná ústř edna EPS Ústředna VEGA představuje budoucnost technologie elektrické požární signalizace (EPS). Její modulární koncepce umožňuje navrhování systémů EPS od malých až po
VíceDOMINUS Millennium MU4-N
Ústředna EZS, RAM 496 kb, 8 slotů, 512 modulů, 1000 podsystémů, >4000 vstupů, >10000 výstupů, zdroj 14V/10A Objednací kód: 0201501440 Záruka: 3 roky Popis Největší ústředna z produktové řady Dominus Millennium.
VíceFCP 320/FCH 320 Konvenční automatické hlásiče požáru
Systémy EPS FCP 320/FCH 320 Konvenční atomatické hlásiče požár FCP 320/FCH 320 Konvenční atomatické hlásiče požár www.boschsecrity.cz Vysoká spolehlivost detekce díky vyhodnocovací elektronice Aktivní
VíceNRRF 12. Síťový čtecí modul 433 MHz s dlouhým dosahem. Uživatelská příručka
NRRF 12 Síťový čtecí modul 433 MHz s dlouhým dosahem Uživatelská příručka 2004 2015, TECHFASS s.r.o., Věštínská 1611/19, 153 00 Praha 5, www.techfass.cz, techfass@techfass.cz (vydáno dne: 2015/09/10, platné
VíceElektronická požární signalizace
Elektronická požární signalizace Ústředny a tabla obsluhy MHU 110 Firexa 06XP.7610431 Ústředna analogová - 256 adres, NBÚ 39850 MHU 111 Firexa 06XP.7610481 Ústředna analogová - 512 adres, NBÚ 69850 MHS
VíceCS1140 Systém elektrické požární signalizace
CS1140 Systém elektrické požární signalizace EP7F-Z2 AlgoRex Modulární, mikroprocesorem řízený systém elektrické požární signalizace Čtyři různé typy stanic volně kombinovatelné na zokruhované síti systému
VíceBREAK-TDW-V4C a RDW-V4C
Optické převodníky video + RS485(RS232) + kontakty BREAK-TDW-V4C a RDW-V4C BOX* Digitální modulace 1x MM/SM univerzální optický port s WDM TDW 4x reléový výstup, video IN, 1x digitální vstup RDW 4x digitální
VíceSystém přenosu audiosignálu pro evakuační rozhlasy 200M-EVA.E BOX + DIN35-LOCK* Slave 2. Slave 4
BOX* Kruhová topologie LAN-RING 2x MM/SM univerzální optické porty s WDM 2x symetrické audio v MP3 kvalitě 2/8x IN, 2/8x OUT 1x relé LOCK 1x Přepěťová ochrana BOX + DIN35-LOCK* Provozní teplota 25 C do
VíceVýkonové zesilovače Snímek 1
Výkonové zesilovače 2-11-2017 Snímek 1 Výkonové zesilovače 4 verze PRS-1P500 1x 500W Výkonový zesilovač (LBB 4421/n0 PRS-2P250 2x 250W Výkonový zesilovač (LBB 4422/n0) PRS-4P125 4x 125W Výkonový zesilovač
VíceFireray 2000 Lineární hlásič kouře
Elektrická požární signalizace Fireray 2000 Lineární hlásič kouře Fireray 2000 Lineární hlásič kouře Zařízení Fireray 2000 je optický lineární hlásič kouře, který detekuje světlý a tmavý kouř v oblasti
VíceFAS-420-TM Nasávací kouřové hlásiče LSN improved version
Elektrická požární signalizace FAS-420-TM Nasávací kouřové hlásiče LSN improved version FAS-420-TM Nasávací kouřové hlásiče LSN improved version Pro připojení k ústřednám EPS FPA-5000 a FPA 1200 s technologií
VíceOBSLUŽNÉ POLE POŽÁRNÍ OCHRANY FBF 3
OPPO FBF-3 OBSLUŽNÉ POLE POŽÁRNÍ OCHRANY FBF 3 VdS Nr. G 200 122 Obsah 1.0 Popis Strana 2 2.0 Technická data Strana 2 3.0 Montáž Strana 3 4.0 Popis panelu Strana 3 5.0 Elektrické zapojení Strana 4 6.0
VícePOŽÁRNÍ BEZPEČNOST STAVEB
POŽÁRNÍ BEZPEČNOST STAVEB Radek Procházka (prochazka@fel.cvut.cz) Projektování v elektroenergetice ZS 2010/11 PRÁVNÍ RÁMEC ( požární kodex ) Zákon č. 133/1985 Sb. o požární ochraně (ve znění 186/2006 Sb.)
VíceMU3-N/6U. Technické Parametry
Ústředna EZS do 19" rozvaděče RACK, RAM 496kB 4 sloty, 256 modulů, 1000 podsystémů, >2000 vstupů, >5000 výstupů, zdroj 14V/5A Objednací kód: 0201501350 Záruka: 3 roky Technické Parametry Parametr Hodnota
VíceSPECIFIKACE DODÁVKY EPS A SERVISU EPS
Příloha č. 2 Smlouvy o zhotovení a servisu systému EPS v objektu KS ČSÚ Ostrava SPECIFIKACE DODÁVKY EPS A SERVISU EPS Dodávka EPS Popis a rozsah systému EPS: Předmětem plnění je zřízení nového systému
VíceKonvenční manuální hlásiče požáru pro oblasti s nebezpečím výbuchu
Systémy EPS Konvenční manuální hlásiče požáru pro oblasti s nebezpečím výbuchu Konvenční manuální hlásiče požáru pro oblasti s nebezpečím výbuchu www.boschsecuritysystems.cz Konvenční manuální hlásiče
VíceSistemi di comando. Příslušenství
Sistemi di comando Příslušenství 1 Vysílače a přijímače SLH vysílače POUŽITÁ FREKVENCE - 868 MHZ TYP DEKÓDOVÁNÍ: SLH = SAMOUČÍCÍ SE PLOVOUCÍ kód: kód se liší, vždy když jse vysílač použit. Algoritmus rozpoznává
VíceDigitální optopřevodníky RS485, RS422 a kontakt. BREAK-xDW-S-4C
xdw-s-4c Digitální modulace 1x SC/PC optický konektor s WDM 2x RS485 nebo 1x RS422 kompatibilní se standardy do 1Mbps 1x digitální vstup 1x relé NO 1x relé LOCK NO/NC Přepěťová ochrana Proudová ochrana
VíceDC1130 DC1130-AA. Fire & Security Products. AlgoRex Vstupní/Výstupní moduly. AnalogPLUS Řada DC1130
AlgoRex Vstupní/Výstupní moduly AnalogPLUS Řada DC1130 Díky své robustní konstrukci mohou být Vstupní/Výstupní moduly použity v suchém, prašném i vlhkém prostředí Krabička pro montáž na povrch s kabelovými
VíceFPA 5000 Modulární ústředna EPS s funkčními moduly
Systémy EPS FPA 5000 Modlární ústředna EPS s fnkčními modly FPA 5000 Modlární ústředna EPS s fnkčními modly www.boschsecrity.cz Modlární konfigrace možňje snadné rozšíření Propojení až 32 řídicích jednotek
VíceAlej Svobody Plzeň Září 2017 Modernizace velínu EPS revize 0
Obsah 1 ÚVOD 2 PROJEKČNÍ PODKLADY 3 NAPĚŤOVÁ SOUSTAVA 4 OCHRANA PŘED NEBEZPEČNÝM DOTYKOVÝM APĚTÍM 5 PŘÍKONY 6 VNĚJŠÍ VLIVY 7 ELEKTROMAGNETICKÁ KOMPATIBILITA (EMC) 8 ŘEŠENÍ 8.1 NAVRHOVANÉ ŘEŠENÍ 8.2 POUŽITÝ
VíceFT2040 Ovládací terminál
FT2040 Ovládací terminál k ústřednám požární signalizace řady FS20 (MP3.0) Sinteso Ovládání systému a indikace Velký podsvícený displej (8 řádek po 40 znacích) zobrazování textu s dvouřádkovou informací
VíceNÁVOD K OBSLUZE. ústředna CS-484E-3
NÁVOD K OBSLUZE ústředna CS-484E-3 OBSAH 1. Popis 2. Technické informace 3. Čelní panel 4. Stabilizační interval 5. Zobrazení a inicializace alarmů 6. Funkce "FAULT" 7. Instalace a údržba 8. Upozornění
VíceDSC POWER, PARADOX EVO, SATEL INTEGRA BREAK-TDW
Optické převodníky sběrnic DSC POWER, PARADOX EVO, SATEL INTEGRA BREAK-TDW a * + DIN35-LOCK* Digitální modulace 1x MM/SM univerzální optický port s WDM 2x data BUS (0-10V) 1x relé LOCK NO/NC Přepěťová
VíceInformace o produktu. Napájecí a řídící zdroj BVS20
Informace o produktu Napájecí a řídící zdroj BVS20 Obsah balení 1 x BVS20-SG 1 x Informace o produktu Bezpečnostní pokyny! Montáž, instalace a uvedení do provozu může být provedena pouze kvalifikovaným
VíceSystém kontroly vstupu
ACS-8 Systém kontroly vstupu Systém kontroly vstupu z řady MB Series ACS8 je perspektivní modulární technologie pro široké spektrum aplikací. Parametry systému vyhoví středním i velkým instalacím. Nezanedbatelnou
VíceEWS/EWSi. Instalační manuál Verze 1.2
EWS/EWSi Instalační manuál Verze 1. Kelcom International, spol. s r. o. Tomkova 14A, 500 6 Hradec Králové, Česká republika tel.: +40 495 513 886 fax: +40 495 318 88 obchod@kelcom.cz www.kelcom.cz XPR-9304-3
VíceUEZ 2000 LSN Univerzální ústředna EPS
Elektrická požární signalizace Mimořádně flexibilní díky kompaktnímu designu Mimořádně bezpečná díky vlastnostem technologie Dvojí funkce jako centrála pro monitorování nouzových volání v případě požáru
VíceDigitální optopřevodníky RS485, RS422 a kontakty. BREAK-xDW-S-4C
xdw-s-4c Digitální modulace 1x SC/PC optický konektor s WDM 2x RS485 nebo 1x RS422 kompatibilní se standardy do 1Mbps 1x digitální vstup 1x relé NO 1x relé LOCK NO/NC Přepěťová ochrana Proudová ochrana
VíceOptické převodníky sběrnic DSC POWER, PARADOX EVO, SATEL INTEGRA. BREAK-TDW a RDW-PDS. Připojení ke sběrnici KEYBUS systému DSC POWER.
Optické převodníky sběrnic DSC POWER, PARADOX EVO, SATEL INTEGRA BREAK-TDW a Montáž na rovný podklad I Digitální = automatické nastavení I Univerzální pro MM i SM vlákna I Integrované přepěťové ochrany
VícePřehled komponentů systému GILD
Přehled komponentů systému GILD www.gildsystem.com GR-U01 - Rozvaděčová řídící jednotka Autonomní rozvaděčová řídící jednotka, slouží k připojení a ovládání rozvaděčových modulů. Jednotlivé moduly jsou
VícePerspektivy bydlení. 25.4.2012 Brno
Perspektivy bydlení 25.4.2012 Brno Systémy pro řízení budov TEBIS Fußzeileneintrag 13.03.2009 2 Popis systému Hlavní rozdíly oproti běžným elektrickým instalacím jsou: spínání jednotlivých obvodů pro osvětlení,
VíceIn Zennio Z38. LCD Dotykový panel. InZennio Z38 LCD dotykový panel - je. Funkce: Vyrábí se v různém barevném provedení Bílá, Stříbrná a Grafitová.
Produktový katalog 2009 In Zennio Z38 LCD Dotykový panel InZennio Z38 LCD dotykový panel - je velkým krokem vpřed v domácí komunikaci. Funkce: Jednoduše nastavitelný. Jednoduše nastavíte funkce, které
VícePřevodník MM 6012 AC DC
MM GROUP, s.r.o. Pikartská 7, areál VVUÚ, 76 00 Ostrava Radvanice, Česká republika Tel: +420 596 232 0 Fax: +420 596 232 23 GSM: +420 602 70 63 e-mail: mmgroup@mmgroup.cz www.mmgroup.cz Převodník MM 602
VícePOE-EXT, POE-SPT a BSU-48100
EXT* SPT* BSU* I EXT -výstup PoE + 12VDC-1A I SPT - výstup 12VDC-0,5A I BSU - zálohované zdroje I Provozní teplota od 40 C OBJEDNACÍ NÁZEV KÓD NAPÁJENÍ POE-EXT-1212-BOX** 4-100-110 PoE+ POE-SPT-05-1212-BOX
VíceRIO moduly s analogovými výstupy 200 IPSEN-BL8O-DIN
IPSEN DIN analog. výstupů 200 po 256 krocích vstupy digitální / poplachové programovatelné relé výstupy Kompatibilní se zabezpečovacími systémy Kompatibilní s IPLOG a LAN-RING systémy I/O mohou být monitorovány
VíceModul BACS C20 instalovaný na VRLA baterii
AEG BACS Battery Analysis & Care System Monitoring a optimalizace dobíjení jednotlivých 2V, 6V, 12V bloků/článků v bateriovém řetězci. Systém je vhodný pro instalaci s libovolným typem baterií ( VRLA,
VíceZÁLOŽNÍ ZDROJE UPS. ideální řešení od 0,6 kva až do 10 kva SVĚTOVÝ SPECIALISTA PRO ELEKTRICKÉ INSTALACE A DATOVÉ ROZVODY
ZÁLOŽNÍ ZDROJE UPS ideální řešení od 0,6 kva až do 10 kva SVĚTOVÝ SPECIALISTA PRO ELEKTRICKÉ INSTALACE A DATOVÉ ROZVODY On-Line UPS s dvojitou konverzí, instalace v provedení tower i rack Daker DK KONVENČNÍ
VíceSérie 850 a 830 6. generace
Série 850 a 830 Automatické hlásiče požáru 850 a 830 jsou navrženy tak, aby byly přizpůsobivé a flexibilní. To znamená, že je lze použít ve většině budov k ochraně před širokým rozsahem možných požárních
VíceOTS30xx-EXT3-SC / -EXT4-SC Lineární hlásič teplot. Building Technologies. FibroLaser TM
OTS30xx-EXT3 / -EXT4 OTS30xx-EXT3-SC / -EXT4-SC Lineární hlásič teplot (OTS = Optical Temperature Sensor) (xx = 01, 02, 04, 06, 10 / SC = Switch Controller) FibroLaser TM Lineární měření teploty v prostředí
VíceProgramovatelná sada pro Ethernet Modbus/TCP se stupněm krytí IP67 TI-BL67-PG-EN-8
Typové označení Identifikační číslo 1545068 Počet kanálů 8 Rozměry 204 x 145 x 77.5 mm programování dle IEC 61131-3 pomocí CoDeSys délka kabelu mezi interface a čtecí/ zapisovací hlavou až 50 m 10/100
VíceFC2060 Ústředna požární signalizace
FC2060 Ústředna požární signalizace Řada FS20 (MP5.0) Sinteso Modulární, předsestavená, mikroprocesorová ústředna elektrické požární signalizace s integrovaným ovládacím terminálem pro max. 1512 adres
VíceGPRS-A. Rychlý instalační manuál. Plná verze je dostupná na Firmware verze 1.00 gprs-a_sii_cz 02/18
GPRS-A Univerzální přenosový modul Rychlý instalační manuál Plná verze je dostupná na www.satel.eu Firmware verze 1.00 gprs-a_sii_cz 02/18 SATEL sp. z o.o. ul. Budowlanych 66 80-298 Gdańsk POLAND tel.
VíceFAP-420/FAH-420 Automatické hlásiče požáru LSN improved version
Elektrická požární signalizace FAP-420/FAH-420 Automatické hlásiče požáru LSN improved version FAP-420/FAH-420 Automatické hlásiče požáru LSN improved version Kombinace optických, teplotních a chemických
VíceNWGD 46LIFT. Dvojitý síťový interface Wiegand pro ovládání výtahu (až 4 podlaží) Uživatelská příručka
NWGD 46LIFT Dvojitý síťový interface Wiegand pro ovládání výtahu (až 4 podlaží) Uživatelská příručka 2004 205, TECHFASS s.r.o., Věštínská 6/9, 53 00 Praha 5, www.techfass.cz, techfass@techfass.cz (vydáno
Vícemanuál Manuál Kód + karta samostatný provoz / Wiegand 26 Dokumentace vytvořena dne 26.7.2011 JM VARIANT plus s.r.o. strana 1
Sebury W1-B Manuál Kód + karta samostatný provoz / Wiegand 26 Dokumentace vytvořena dne 26.7.2011 JM VARIANT plus s.r.o. strana 1 Popis Kódová klávesnice, se čtečkou karet. Je možné zapojit do větších
VíceLMS ENERGIS. DALI regulace
LMS ENERGIS DALI regulace 1. Co je DALI regulace? 2. Základní technické podmínky 3. Druhy DALI regulace 4. Komponenty LMS ENERGIS 5. Návrh DALI regulace případová studie 6. Schema zapojení, značky Další
VíceFC2080 Ústředna požární signalizace (modulární)
FC2080 Ústředna požární signalizace (modulární) Řada FS20 (MP5.0) Sinteso 1 Modulární, mikroprocesorová ústředna požární signalizace pro až 5000 adresných prvků Systém navržen pro vícenásobnou redundanci
VíceEN54-5A40 v.1.0/iii EN54 27,6V/5A/2x40Ah Napájecí zdroj pro požární poplachové systémy
KÓD TYP: EN54-5A40 v.1.0/iii EN54 27,6V/5A/2x40Ah Napájecí zdroj pro požární poplachové systémy : CZ** RED POWER 1438 CPR Prohlášení o vlastnostech CNBOP-PIB No 1438-CPR-0385 Vydáno na základě schválení
VíceFPC-500 Konvenční ústředna EPS
Systémy EPS FPC-500 Konvenční ústředna EPS FPC-500 Konvenční ústředna EPS www.boschsecrity.cz Vysoce moderní optika vhodná pro veřejná prostranství Displej LCD s prostým textem K dispozici pro 2, 4 nebo
VíceTechnické podmínky a návod k použití zdroje NZ23
Technické podmínky a návod k použití zdroje NZ23 Napájecí zdroj NZ23 slouží k napájení jednoho nebo více kusů detektorů plynu. Zdroj NZ23 umožňuje také zpracovat výstupní signál z detektorů. Relé, která
VíceInformace o produktu. Napájecí a řídící jednotka VBVS05-SG Pro menší jednofázová video zařízení bez rozdělovače a paralelního provozu
Informace o produktu Napájecí a řídící jednotka VBVS05-SG Pro menší jednofázová video zařízení bez rozdělovače a paralelního provozu 2 12/2012 Bezpečnostní pokyny! Montáž, instalace a uvedení do provozu
VíceNABA 46. Dvojitý síťový interface s rozhraním ABA Track II s podporou zámků APERIO. Uživatelská příručka
NABA 46 Dvojitý síťový interface s rozhraním ABA Track II s podporou zámků APERIO Uživatelská příručka 2004 205, TECHFASS s.r.o., Věštínská 6/9, 53 00 Praha 5, www.techfass.cz, techfass@techfass.cz (vydáno
VíceROČNÍKOVÝ PROJEKT: ZABEZPEČENÍ OBJEKTU: (Zabezpečení libovolného objektu)
Střední průmyslová škola elektrotechnická a zařízení pro další vzdělávání pedagogických pracovníků v Žatci ROČNÍKOVÝ PROJEKT: ZABEZPEČENÍ OBJEKTU: (Zabezpečení libovolného objektu) Datum vypracování: 18.5.2011
VíceProgramovatelná sada pro Profibus-DP se stupněm krytí IP67 TI-BL67-PG-DP-2
Typové označení Identifikační číslo 1545061 Počet kanálů 2 Rozměry 108 x 145 x 77.5 mm programování dle IEC 61131-3 pomocí CoDeSys délka kabelu mezi interface a čtecí/ zapisovací hlavou až 50 m 12 MBit/s
VíceTHOR Modular. Popis. Vlastnosti. Modulární UPS systém
THOR Modular Modulární UPS systém Online dvojitá konverze Škálovatelné Decentralizované Paralelní Modulární 10, 20, 30, 40 moduly Systémy 10 520 Popis THOR Modular je nový škálovatelný online systém s
Vícemanuál Sebury W2 Manuál Karta samostatný provoz / Wiegand 26 Dokumentace vytvořena dne 12.8.2011 JM VARIANT plus s.r.o. strana 1
Sebury W2 Manuál Karta samostatný provoz / Wiegand 26 Dokumentace vytvořena dne 12.8.2011 JM VARIANT plus s.r.o. strana 1 Popis Čtečka karet pro venkovní / vnitřní použití. Čtečku je možné čtečku provozovat
VíceZálohované zdroje PS-BOX
manuál Instalační manuál VARIANT plus, spol. s.r.o., U Obůrky 5, 674 01 TŘEBÍČ, tel.: 565 659 625 technická linka 777 55 77 02 (pracovní doba 7:30 16:00, hot line do 18:00) www.variant.cz technik@variant.cz
VíceInstalační & Uživatelský manuál ACTIVE. Venkovní/vnitřní synchronizovaná IR bariéra s duálním paprskem
Instalační & Uživatelský manuál ACTIVE Venkovní/vnitřní synchronizovaná IR bariéra s duálním paprskem 1. Vlastnosti * Maximální dosah 200 metrů (dle typu). * Volitelné nastavení synchronizace mezi TX a
VíceKRAJSKÝ ÚŘAD ZLÍN VÝMĚNA UPS KÚ1 a KÚ2 SILNOPROUDÁ ELEKTROTECHNIKA TECHNICKÁ ZPRÁVA
KRAJSKÝ ÚŘAD ZLÍN VÝMĚNA UPS KÚ1 a KÚ2 SILNOPROUDÁ ELEKTROTECHNIKA TECHNICKÁ ZPRÁVA OBSAH 1. Všeobecná část... 2 1.1. Základní údaje... 2 1.2. Rozsah... 2 1.3. Použité podklady... 2 1.4. Předpisy a normy...
VíceBREAK-TDW-4C a BREAK-RDW-4C
BREAK-TDW-4C a BREAK-RDW-4C BOX BOX + DIN35-LOCK* RACK Digitální modulace 1x MM/SM univerzální optický port s WDM 2x RS485 nebo 1x RS422 kompatibilní se standardy do 1Mbps 2x digitální vstup 2x relé NO
VíceFireray 50/100RV Lineární hlásiče kouře
Elektrická požární signalizace Fireray 50/100RV Lineární hlásiče kouře Fireray 50/100RV Lineární hlásiče kouře Rozšířená oblast sledování Vysílač, přijímač a vyhodnocovací jednotka integrovány do kompaktního
VícePomocný zdroj VARIANT PS-06 DUO v2
PS-06 DUO manuál Pomocný zdroj VARIANT PS-06 DUO v2 Popis Pomocný zdroj PS DUO je určen a vyvinut speciálně pro použití v systémech EZS. Jedná se o jedinečnou konstrukci dvou výkonných spínaných zdrojů
VíceNAPÁJECÍ ZDROJE - PŘEHLED
NAPÁJECÍ ZDROJE - PŘEHLED ZDROJE UNIVERZÁLNÍ PS-BASE-13V4A - Výstupní proud: 4,2 A, přehřátí PS-BASE-13V8A - Výstupní proud: 8,5 A, přehřátí PS-BASE-13V12A - Výstupní proud: 12,5 A, přehřátí PS-BASE-13V16A
Více24V 3A SS ZDROJ ZD243, ZD2430 (REL)
24V 3A SS ZDROJ ZD243, ZD2430 (REL) www.elso-ostrava.cz NÁVOD PRO OBSLUHU Technická specifikace zahrnující popis všech elektrických a mechanických parametrů je dodávána jako samostatná součást dokumentace.
VíceVýstupní modul GVM16P
Výstupní modul GVM16P Instalační a programovací manuál Honeywell, spol. s r.o. - Security Products o.z. Havránkova 33 BRNO - Dolní Heršpice 619 00, tel.: +420 543 558 100 a 111, fax: +420 543 558 117 a
VíceDetektory kovů řady Vistus
Technické údaje Detektory kovů řady Vistus Dotykový displej Multifrekvenční technologie Vyšší vyhledávací citlivost Kratší bezkovová zóna Větší odolnost proti rušení 1 Základní popis zařízení Detektory
VíceBREAK-TDW-4C i RDW-4C
BREAK-TDW-4C i RDW-4C BOX I Digitální modulace I Přenos jedním vláknem SM nebo MM I Integrovaná přepěťová ochrana I 2x RS485 nebo 1x RS422 I 2x Relé NO I 1x Relé LOCK NO/NC I 2x Digitalní INPUT BOX* OBJEDNACÍ
Vícesada pro Profibus-DPV1 se stupněm krytí IP67 TI-BL67-DPV1-6
Typové označení Identifikační číslo 1545030 Počet kanálů 6 Rozměry 172 x 145 x 77.5 mm délka kabelu mezi interface a čtecí/ zapisovací hlavou až 50 m 3 dekadické otočné přepínače pro nastavení Profibus
VíceMRIF 232-GP. Kontrolér APS mini Plus pro připojení čtečky GP8, GP20, GP30, GP60 nebo GP90. Uživatelská příručka
MRIF 232-GP Kontrolér APS mini Plus pro připojení čtečky GP8, GP20, GP30, GP60 nebo GP90 Uživatelská příručka 2004 2014, TECHFASS s.r.o., Věštínská 1611/19, 153 00 Praha 5, www.techfass.cz, techfass@techfass.cz
VíceČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE FAKULTA STAVEBNÍ
ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE FAKULTA STAVEBNÍ BAKALÁŘSKÁ PRÁCE TECHNICKÁ ZPRÁVA Elektrická požární signalizace Josef Kuřátko 1. Úvod Předmětem této projektové dokumentace je návrh systému elektrické
Víceřízení osvětlení řídící členy
řízení osvětlení řídící členy řídící členy s montáží do podhledu + DALI 1 DALI 2 0 488 23 (otočná hlava) 0 488 51 0 488 72 0 488 68 0 882 35 0 882 30 Technické charakteristiky (str. 142) Tabulka zátěží
VíceTechnická zpráva. Rekonstrukce bývalého objektu č.2 SOU Ohrazenice na Depozitář krajské knihovny v Pardubicích
Technická zpráva Akce: Rekonstrukce bývalého objektu č.2 SOU Ohrazenice na Depozitář krajské knihovny v Pardubicích Investor: Krajská knihovna v Pardubicích PO Pk Pernštýnské náměstí 77 530 94 Pardubice
VíceVM-3000 Série INTEGROVANÝ NOUZOVÝ VAROVNÝ SYSTÉM
VM-3000 Série INTEGROVANÝ NOUZOVÝ VAROVNÝ SYSTÉM Digitální ozvučovací systém pro zabezpečení budov a hudební ozvučení Kompaktní systémový zesilovač, hlasový poplach v jednom zařízení VLASTNOSTI SYSTÉMU
Vícemodunet180: opakovač sběrnice novanet
SAUTR Y-modulo 2 PS 96.2 cz Katalogový list Y-BU8 modunet8: opakovač sběrnice Vaše výhoda pro dosažení vyšší energetické účinnosti SAUTR Y-modulo 2 osvědčená technologie v novém designu. Přesné řízení
Vícezálohovaný zdroj AWZ 101 zálohovaný zdroj AWZ 222 zálohovaný zdroj AWZ 333 790-080210 AWZ101
790-0802xx Zálohovaný zdroj Popis: Základní typ zdroje určený k napájení terminálů či dalších zařízení (např. el. zámků) stejnosměrným zálohovaným napětím 12V. Zálohované zdroje se dodávají ve třech základních
VíceModul pro prodloužení modulové sběrnice
s 8 184 8184P01 TX-I/O Modul pro prodloužení modulové sběrnice TXA1.IBE Umožňuje prodloužení modulové sběrnice na vzdálenost až 2 x 200 m Kompaktní rozměry dle DIN 43 880 Jednoduchá montáž a nastavení
VíceZdroje PS-DIN. Manuál
manuál Manuál VARIANT plus, spol. s.r.o., U Obůrky 5, 674 01 TŘEBÍČ, tel.: 565 659 600 technická linka 777 55 77 02 (pracovní doba 7:30 16:00, hot line do 18:00) www.variant.cz technik@variant.cz Tato
VíceProgramovatelná zobrazovací jednotka PDU
Programovatelná zobrazovací jednotka PDU Pro měření a zobrazování fyzikálních veličin (výška hladiny, teplota, průtok apod.) Pro připojení hladinoměrů s proudovým nebo napěťovým výstupem (např. CLM, ULM,
VíceHlásič vyzařování plamene, aktivovaný infračerveným zářením pro prostředí s nebezpečím výbuchu v zónách 1 a 2
DF1101-Ex Cerberus Hlásič vyzařování plamene, aktivovaný infračerveným zářením pro prostředí s nebezpečím výbuchu v zónách 1 a 2 Pro venkovní i vnitřní použití Vyhodnocení pomocí trojice senzorů: - detekce
VícePomocný zdroj VARIANT PS-06 DUO
PS-06 DUO manuál Pomocný zdroj VARIANT PS-06 DUO Popis Pomocný zdroj PS DUO je určen a vyvinut speciálně pro použití v systémech EZS. Jedná se o jedinečnou konstrukci dvou výkonných spínaných zdrojů pracujících
Více
