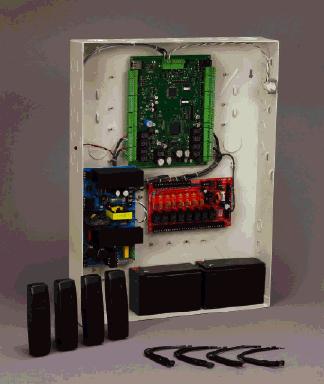

1 NetAXS Jednotka pro řízení přístupu Uživatelská příručka Pokud se tento panel přidává k existující lince, je třeba upgradovat všechny panely. Více informací naleznete na stránkách Duben Honeywell. Všechna práva vyhrazena , revize A

2 Copyright 2009 Honeywell. Všechna práva vyhrazena. Všechny názvy produktů a značek jsou servisními značkami, ochrannými známkami, registrovanými ochrannými známkami nebo registrovanými servisními značkami příslušných vlastníků. Vytištěno v USA. Společnost Honeywell si vyhrazuje právo kdykoli změnit jakékoli informace v tomto dokumentu bez předchozího upozornění. Microsoft a Windows jsou registrované ochranné známky společnosti Microsoft Corporation. Windows Server je ochranná známka společnosti Microsoft Corporation. Informace o objednávání Máte-li zájem o informace týkající se objednávek, obraťte se na místního zástupce společnosti Honeywell nebo navštivte naše webové stránky Zpětná vazba Společnost Honeywell ocení vaše připomínky k této příručce. Navštivte naše webové stránky a zašlete nám svůj komentář.

3 OBSAH Novinky u verze Dynamické obrazovky a rozšíření funkčnosti ix Podpora různých jazyků ix Zprávy CSV a aktualizace karet x Reverzní komunikace IP x Kapitole 1 Připojení k webovému serveru 1.1 Přehled Připojení k webovému serveru Orientace v podokně Výběr panelu Kapitole Přehled Konfigurace systému Záložka Režim komunikace Záložka Obecné Záložka Správa souborů Záložka Síť Záložka Site kódy Záložka Návazné moduly Konfigurace správy časových údajů Záložka Aktuální čas Záložka Časové zóny Záložka Svátky Konfigurace dveří Záložka Čtečka Záložka Výstupy Záložka Vstupy Konfigurace Přístupových úrovní Údržba karet Přidávání nových karet Zobrazení a úprava karet Mazání karet Zobrazení zpráv Konfigurace záložky Další I/O a Grupy Záložka Vstupy Záložka Výstupy Záložka Grupy Konfigurace interlocků Konfigurace uživatelů Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A iii

4 Kapitole 3 Konfigurace prostřednictvím systému WIN-PAK 3.1 Přehled Přidání nového panelu NetAXS Vytváření panelu s Průvodcem nastavením Konfigurace panelu ručně Kapitole 4 Sledování stavu panelu NetAXS 4.1 Přehled Sledování alarmů Sledování událostí Sledování vstupů Sledování výstupů Sledování stavu systému Příloha A Aktualizace firmwaru NetAXS A.1 Přehled A.2 NetAXS verze postup aktualizace A.2.1 Naplánování aktualizace A.2.2 Smyčky s různými verzemi A.2.3 Odeslání dat z panelu A.2.4 Aktualizace Gateway panelů a sběrnicových panelů A.2.5 Poznámky k aktualizaci A.2.6 Vymazání mezipaměti webových prohlížečů používaných webovým serverem NetAXS Rejstřík iv

5 SEZNAM OBRÁZKŮ Obrázek 1-1: Připojení k webovému serveru NetAXS pomocí rozbočovače... 2 Obrázek 1-2: Přímé připojení k webovému serveru NetAXS... 3 Obrázek 2-1: Postupový diagram konfigurace systému NetAXS Obrázek 2-2: Konfigurace > Systém >záložka Režim komunikace Obrázek 2-3: Konfigurace > Systém > záložka Obecné Obrázek 2-4: Konfigurace > Systém > záložka Správa souborů Obrázek 2-5: Konfigurace > Systém> záložka Síť Obrázek 2-6: Konfigurace > Systém > záložka Site kódy Obrázek 2-7: Konfigurace > Systém > záložka Návazné moduly Obrázek 2-8: Konfigurace > Správa čas.údajů > záložka Aktuální čas Obrázek 2-9: Konfigurace > Správa čas.údajů> záložka Časové zóny Obrázek 2-10: Konfigurace > Správa čas.údajů> záložka Svátky Obrázek 2-11: Konfigurace > Dveře > Čtečka > záložka Obecné Obrázek 2-12: Konfigurace > Dveře > Čtečka > záložka Formáty karet Obrázek 2-13: Konfigurace samostatného výstupu pro zámek Obrázek 2-14: Konfigurace > Dveře > Výstupy > záložka Grupa >Zámek Obrázek 2-15: Konfigurace > Dveře > záložka Vstupy Obrázek 2-16: Konfigurace > Přístupové úrovně Obrázek 2-17: Karty > Přidat karty Obrázek 2-18: Karty > Data karet Obrázek 2-19: Karty > Smazat karty Obrázek 2-20: Konfigurace > Další I/O a Grupy > záložka Vstupy Obrázek 2-21: Konfigurace > Další I/O a Grupy > záložka Výstupy Obrázek 2-22: Konfigurace > Další I/O a Grupy > záložka Grupy Obrázek 2-23: Konfigurace > Interlocky Obrázek 2-24: Konfigurace > Uživatelé Obrázek 3-1: Průvodce nastavením Obrazovka Panel Obrázek 3-2: Obrazovka WIN-PAK Nastavení panelu Záložka Základní Obrázek 3-3: Obrazovka Nastavení panelu WIN-PAK záložka Formát karet Obrázek 3-4: Obrazovka Nastavení panelu WIN-PAK záložka Èasové zóny Obrázek 3-5: Obrazovka Konfigurace panelu WIN-PAK záložka Volby Obrázek 4-1: Záložka Stav > Alarmy > Nepotvrzené Obrázek 4-2: Záložka Stav > Alarmy > Potvrzené Obrázek 4-3: Záložka Stav > Události > Panel Obrázek 4-4: Záložka Stav > Události > Web Obrázek 4-5: Stav > Vstupy Obrázek 4-6: Záložka Stav > Výstupy > Dveře/Aux/Další/Náv.mod Obrázek 4-7: Záložka Stav > Výstupy > Grupy Obrázek 4-8: Stav > Systém Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A v

6 vi

7 SEZNAM TABULEK Tabulka 1-1: Orientace v podokně Výběr panelu...6 Tabulka 2-1: Konfigurace > Systém > popisy polí záložky Režim komunikace...12 Tabulka 2-2: Konfigurace > Systém > pole na záložce Obecné...14 Tabulka 2-3: Konfigurace > popisy polí záložky Správa čas.údajů...25 Tabulka 2-4: Konfigurace > Dveře > popisy záložky Čtečky...33 Tabulka 2-5: Konfigurace > Dveře > Čtečka > pole Formát karty...35 Tabulka 2-6: Konfigurace > Dveře > Popisy polí záložky Výstup...41 Tabulka 2-7: Konfigurace > Dveře > Popisy polí záložky Vstupy...44 Tabulka 2-8: Karty > Popisy polí Přidání karty...48 Tabulka 2-9: Karty > Popisy polí zpráv...51 Tabulka 2-10: Konfigurace > Další I/O a Grupy > Popisy polí záložky Vstupy...54 Tabulka 2-11: Konfigurace > Další I/O a Grupy > záložka Výstupy > Pole...56 Tabulka 2-12: Konfigurace > Další I/O a Grupy > Popisy polí záložky Grupy...58 Tabulka 2-13: Konfigurace > Interlocky > Popisy polí...60 Tabulka 3-1: Opětovná přiřazení interlocků pro panel NetAXS...72 Tabulka 4-1: Stav > Popisy polí Alarmy...77 Tabulka 4-2: Stav > Události > Popisy polí záložky Panel...80 Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A vii

8 viii

9 Novinky u verze Dynamické obrazovky a rozšíření funkčnosti Dynamické obrazovky jsou takové obrazovky, které aktualizují data bez opakovaného odesílání. U panelu Honeywell NetAXS je nyní použito stálé připojení mezi síťovými obrazovkami a panelem. Tím je umožněno, aby byly aktualizované údaje o stavu panelu automaticky předány obrazovce, která pak data bezproblémově zobrazí. Vedle dynamických obrazovek byla provedena další rozšíření panelu za účelem vylepšení funkčnosti obrazovky. Webový server nyní rychleji zjišťuje, že se panely ve smyčce připojí online. V minulosti docházelo k prodlevě 30 až 45 sekund, během níž byl panel online, aniž byl v síti detekován. Přenos dat mezi panelem a webovými prohlížeči byl optimalizován tak, aby došlo ke snížení nároků na šířku pásma a celkovému zlepšení doby reakce obrazovky. Podpora různých jazyků Podpora různých jazyků spočívá v jazykových souborech, které jsou instalovány společně s firmwarem nebo importovány do panelu. Výběr jazyka je k dispozici pro jednotlivé uživatele. Jazykové soubory jsou k dispozici prostřednictvím odeslání z panelu nebo z webu společnosti Honeywell. Odeslání lze přizpůsobit. K dispozici jsou možnosti importu, exportu či odstranění jazykových souborů z panelu. Během aktualizací jsou jazykové soubory s výchozími názvy nahrazeny soubory obsaženými u firmwaru, doporučujeme proto přizpůsobené soubory uložit a importovat s jiným názvem, než jsou názvy použité po aktualizaci. Po přechodu mezi firmwarovými sadami se mohou některé položky změnit či zobrazovat v angličtině, dokud nebudou importovány jazykové soubory odpovídající aktivní verzi firmwaru či nebude dokončena další aktualizace. Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A ix

10 Zprávy CSV a aktualizace karet Zprávy CSV a aktualizace karet Do panelu NetAXS byla přidána vyžadovaná funkce podpory aktualizací držitelů karet a dodatky k databázím prostřednictvím souborů CSV (hodnoty oddělené čárkou). Pro tuto funkci je nejprve nutno vytvořit zprávu CSV prostřednictvím požadavku z webové stránky. Tuto zprávu lze upravovat přímo nebo za účelem úprav načíst do tabulky. V případě načtení do tabulky lze soubor uložit ve formátu CSV. Upravený soubor CSV pak lze stáhnout do panelů brány či smyčky. K dispozici je rovněž možnost nahradit nebo připojit databázi karet. Nahrazení databáze způsobí odstranění stávající databáze karet, připojení stávající databáze přidá nové karty a podle potřeby aktualizuje stávající karty. Tento soubor je nejprve stažen do panelu brány a následně automaticky do každého připojeného panelu. Odeslání souboru do připojeného panelu probíhá jako proces na pozadí, což umožňuje nepřerušený provoz síťových obrazovek. Po stažení souboru není nutné panely restartovat. Reverzní komunikace IP Funkce reverzní IP komunikace je u panelu NetAXS zavedena tak, aby fungovala s komunikačním nastavením obrácené adresy IP hostitele WIN-PAK CS. Tato funkce umožňuje použití panelu za bránou firewall, přičemž komunikace s hostitelem WIN-PAK CS probíhá přes přednastavený port. To umožňuje zapojení panelu NetAXS v síti DHCP. Spojení v režimu reverzní IP adresy jsou v současnosti omezeny na jeden panel NetAXS na jeden port WIN-PAK CS. Panel NetAXS v současnosti nepodporuje šifrovanou komunikaci v režimu reverzní IP adresy. x

11 Připojení k webovému serveru 1 V této kapitole Přehled 1 Připojení k webovému serveru Přehled Lokalita s kontroléry pro řízení přístupu NetAXS se konfiguruje hostitelským systémem a jednotkami pro řízení přístupu NetAXS, které překračují stávající specifikace a schválení N-1000-III/IV, Pro Series a které vzájemně komunikují mezi sebou i s různými vstupními a výstupními zařízeními. Každá jednotka pro řízení přístupu neboli panel má čtyři porty čteček. Ilustrace podporovaných systémových konfigurací NetAXS najdete v příručkách NetAXS NX4L1 Instalační příručka, NetAXS NX4S1 Instalační příručka, nebo NetAXS NX4S2 Instalační příručka. S jednotkou pro řízení přístupu NetAXS můžete komunikovat buď prostřednictvím hostitelského softwarového systému (např. programu WIN-PAK) nebo připojením k webovému serveru NetAXS pomocí sítě Ethernet. Tato kapitola popisuje způsob připojení k webovému serveru NetAXS. Kapitola 2 popisuje způsob použití webového rozhraní NetAXS poté, co se připojíte k panelu NetAXS prostřednictvím webového serveru NetAXS. Kapitola 3 popisuje způsob použití rozhraní webového serveru. Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 1

12 Připojení k webovému serveru Připojení k webovému serveru 1.2 Připojení k webovému serveru Tento oddíl popisuje způsob připojení počítače k webovému serveru NetAXS prostřednictvím sítě Ethernet a prohlížeče Internet Explorer. Poznámky: Panel NetAXS, který připojujete k počítači, je panel Gateway. Spínač DIP 6 na panelu Gateway musí být ve stavu ZAPNUTO, aby bylo připojení úspěšné. Snímky obrazovek systému Microsoft Windows použité v tomto oddíle odpovídají platformě Windows Pokud používáte jinou platformu Windows, mohou se obrazovky poněkud lišit. Proveďte následující kroky: 1. Propojte port Ethernet vašeho počítače a port Ethernet panelu NetAXS pomocí jedné ze dvou metod: a. Připojte porty Ethernet počítače a panelu NetAXS k ethernetovému rozbočovači pomocí standardních kabelů Ethernet. Obrázek 1-1: Připojení k webovému serveru NetAXS pomocí rozbočovače PC Port Ethernet Port Ethernet Kabel Ethernet Rozbočovač Ethernet Panel NetAXS b. Pomocí kabelu Ethernet připojte port Ethernet počítače přímo k portu Ethernet panelu NetAXS. 2

13 Připojení k webovému serveru Připojení k webovému serveru Obrázek 1-2: Přímé připojení k webovému serveru NetAXS PC Port Ethernet Kabel Ethernet Panel NetAXS 2. Nakonfigurujte síťové připojení počítače: a. Vyberte položky Start > Nastavení > Ovládací panel. b. Klepněte na možnost Síťová a telefonická připojení. c. Označte své místní připojení Ethernet (označené většinou jako Připojení k místní síti) a klepnutím pravým tlačítkem na ikonu zobrazte obrazovku Připojení k místní síti - vlastnosti. Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 3

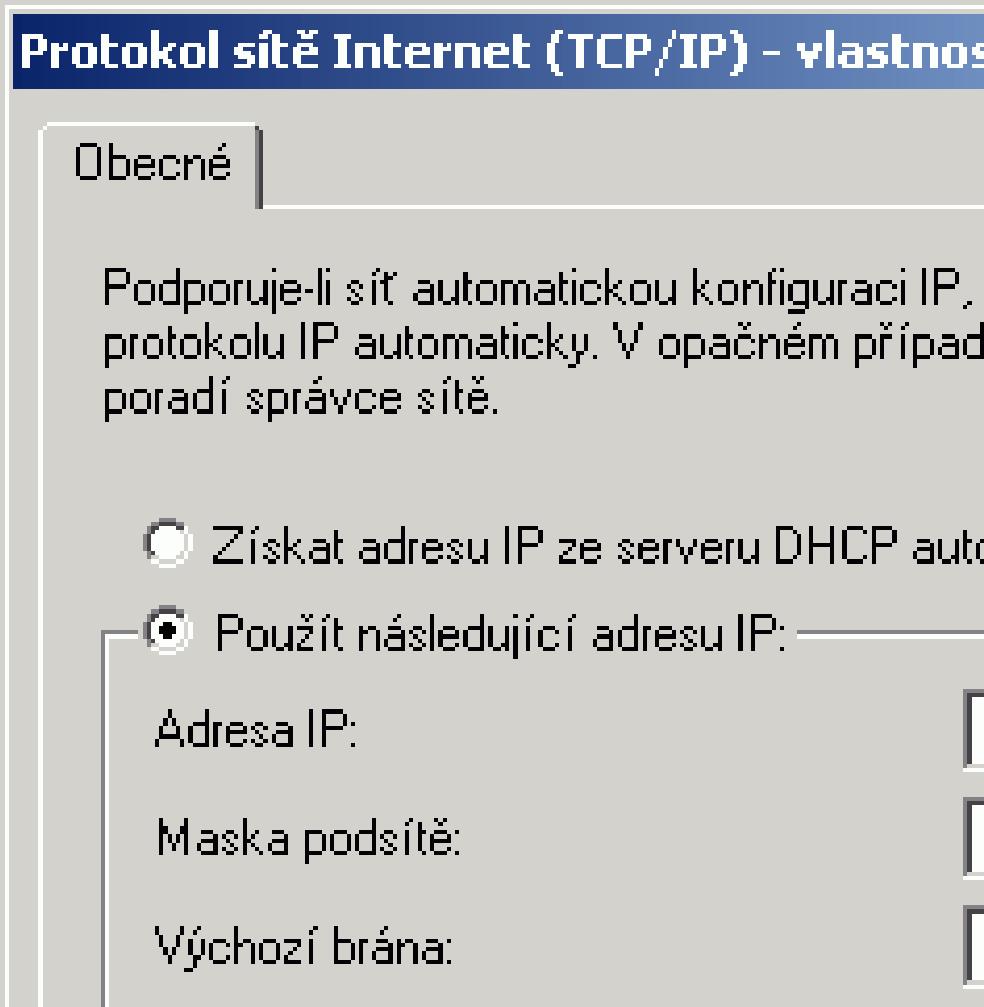

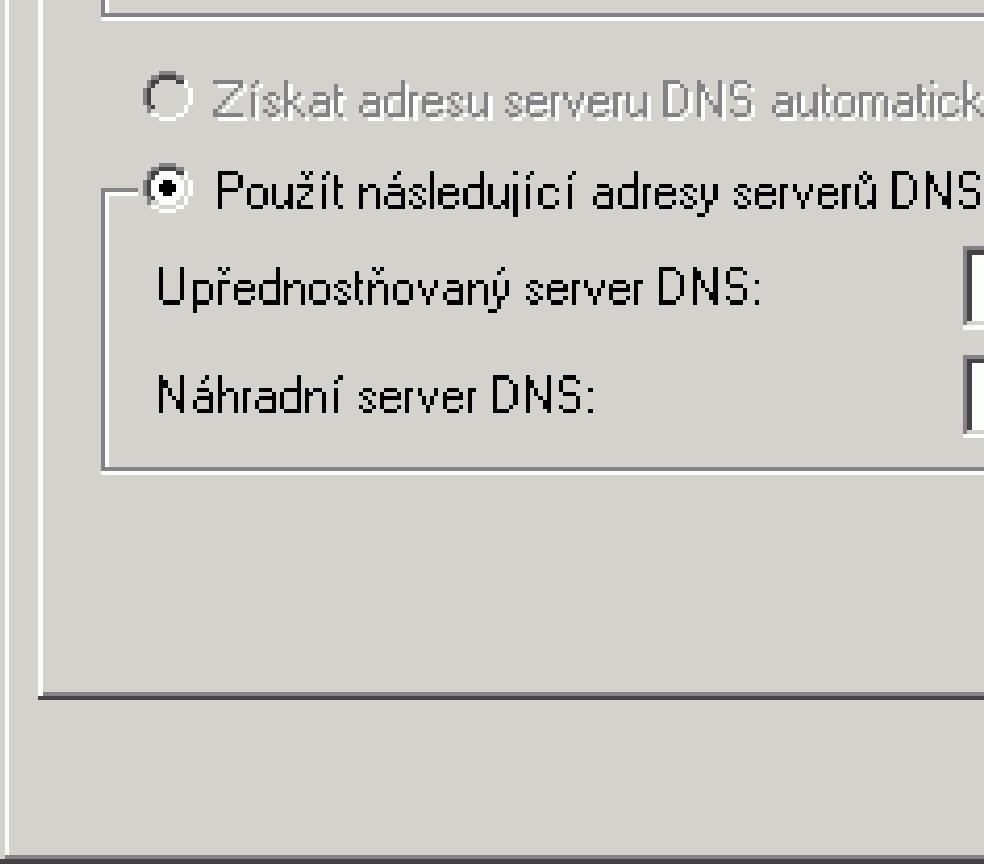

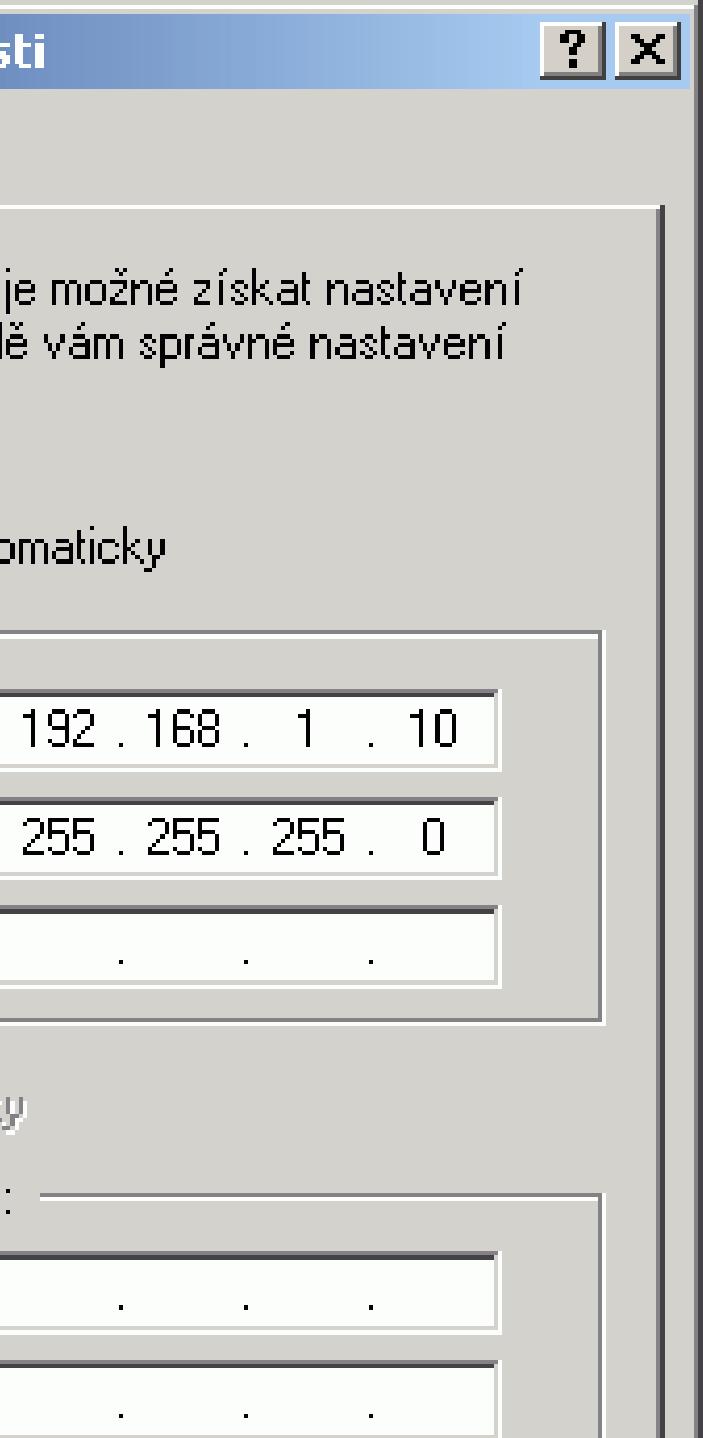

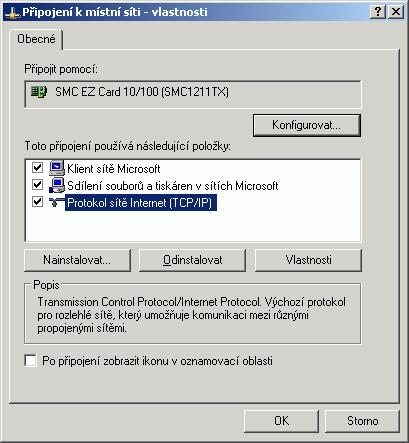

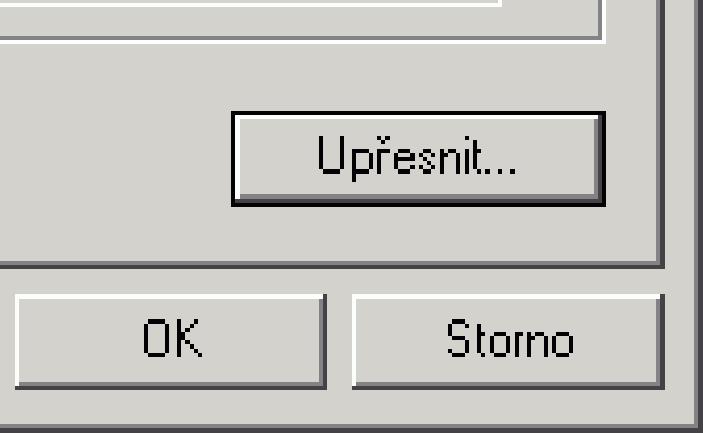

14 Připojení k webovému serveru Připojení k webovému serveru d. Zvýrazněte připojení Protokol sítě Internet (TCP/IP). e. Klepnutím na tlačítko Vlastnosti zobrazte aktuální vlastnosti protokolu sítě Internet ve vašem systému. f. Důležité: Poznamenejte si aktuální konfiguraci sítě vašeho počítače, která se zobrazí v této obrazovce. Tuto konfiguraci bude později nutno obnovit. g. Vyberte možnost Použít následující adresu IP. h. Do pole Adresa IP zadejte i. Do pole Maska podsítě zadejte j. Klepnutím na tlačítko OK potvrďte zadání. 3. Otevřete svůj prohlížeč (na následujících ilustracích je znázorněn prohlížeč Internet Explorer) a jako cílovou adresu zadejte 4

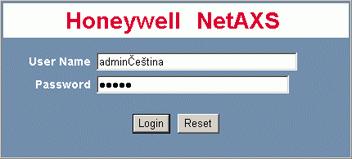

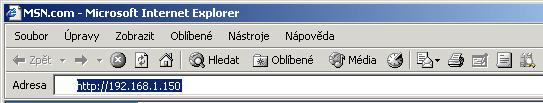

15 Připojení k webovému serveru Připojení k webovému serveru 4. Po stisknutí klávesy Enter se zobrazí přihlašovací obrazovka Honeywell NetAXS. Poznámka: Používáte-li prohlížeč Microsoft Internet Explorer 7 a obdržíte hlášení o chybě certifikátu, odstraňte je provedením následujících kroků: a. Zadejte adresu IP panelu do pole pro adresu URL. b. Klepněte na možnost Pokračovat na tento web (nedoporučujeme); zobrazí se přihlašovací obrazovka. c. Klepněte na položku Chyba certifikátu vpravo nahoře u adresy IP. Zobrazí se obrazovka Nedůvěryhodný certifikát. d. Klepněte na lištu Zobrazit certifikáty. Zobrazí se obrazovka Informace o certifikátu. e. Klepněte na tlačítko Nainstalovat certifikát. Zobrazí se obrazovka Průvodce importem certifikátu. f. Klepněte na tlačítko Další a postupujte podle pokynů; ponechejte výchozí hodnoty u všech nastavení. Upozornění zabezpečení zobrazí dotaz, zda chcete certifikát nainstalovat. g. Klepněte na možnost Ano. Zobrazí se zpráva Průvodce importem certifikátu Import proběhl úspěšně. h. Klepněte na tlačítko OK. Opět se zobrazí zpráva Informace o certifikátu. i. Klepněte na tlačítko OK. j. Zavřete webový prohlížeč a opět jej spusťte. k. Znovu zadejte adresu IP do pole pro adresu URL. Přihlašovací obrazovka se zobrazí bez chyby certifikátu. 5. Do pole User Name zapište admin, stejně jako do pole Password. Uživatelské jméno i heslo rozlišují malá a velká písmena. 6. Klepnutím na tlačítko Login zobrazíte hlavní okno systému NetAXS. Všimněte si, že sloupec Výběr panelu (Select Panel) na pravém okraji obrazovky zobrazuje všechny panely, které jsou počítači dostupné. Tento seznam bude obsahovat panel brány, ke kterému jste připojení přes síť Ethernet a všechny návazné panely připojené prostřednictvím sítě RS-485 k panelu Gateway. Poznámka: V tomto okamžiku se doporučuje změnit výchozí uživatelské jméno (admin) i heslo (admin) na jméno a heslo nového uživatele, příp. i nastavit češtinu jako jazyk rozhraní pro uživatele. Učiňte tak podle pokynů v kapitole 2, Konfigurace systému NetAXS, Kroky při úpravě uživatele:, strana 63. Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 5

16 Připojení k webovému serveru Orientace v podokně Výběr panelu 1.3 Orientace v podokně Výběr panelu Podokno Výběr panelu se nachází u pravého okraje hlavní obrazovky webového serveru NetAXS znázorněné v předcházejícím oddíle. Přítomnost čísla v jedné z buněk podokna Výběr panelu ukazuje, že je přiřazen panel online. Pokud například v buňce vidíte číslo 1, značí to, že ve stavu online je panel 1. Kombinace velikosti a barvy čísla a barvy pozadí buňky označuje stav panelu podle následující tabulky: Poznámky: Přidržením kurzoru nad buňkou se zobrazí překryvné okno s hlášením, které informuje o tom, že je panel v této buňce ve stavu online nebo vybrán. Podokno Výběr panelu se automaticky obnovuje při změně stavu panelu. Tabulka 1-1: Orientace v podokně Výběr panelu Zobrazení buňky Velké červené číslo na modrém pozadí, jako 1 v následujícím příkladu: Stav Panel 1 je vybrán a má nepotvrzené alarmy. Malé černé číslo na bílém pozadí, jako 2 v následujícím příkladu: Panel 2 není vybrán a nemá žádné nepotvrzené alarmy. Velké bílé číslo na modrém pozadí, jako 2 v následujícím příkladu: Panel 2 je vybrán a nemá žádné nepotvrzené alarmy. 6

17 Připojení k webovému serveru Orientace v podokně Výběr panelu Tabulka 1-1: Orientace v podokně Výběr panelu (pokračování) Zobrazení buňky Malé bílé číslo na červeném pozadí, jako 1 v následujícím příkladu: Stav Panel 1 není vybrán, ale má nepotvrzené alarmy. Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 7

18 Připojení k webovému serveru Orientace v podokně Výběr panelu 8

19 Konfigurace prostřednictvím webového serveru 2 V této kapitole Přehled 10 Konfigurace systému 11 Konfigurace dveří 31 Konfigurace záložky Další I/O a Grupy 52 Konfigurace interlocků 59 Konfigurace správy časových údajů 24 Konfigurace Přístupových úrovní 45 Konfigurace uživatelů 61 Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 9

20 Přehled 2.1 Přehled Tato kapitola vysvětluje konfigurační funkce systému NetAXS při přístupu prostřednictvím webového serveru NetAXS. Tyto funkce smí používat pouze administrátor systému NetAXS nebo servisní personál. Upozornění: Dodržování pořadí konfiguračních úkolů NetAXS je rozhodující. Pokud nebude dodrženo níže uvedené pořadí, nebude systém NetAXS možno úspěšně nakonfigurovat. Postupový diagram na Obrázek 2-1 uvádí pořadí, v jakém je nutno provádět administrativní funkce. Obrázek 2-1: Postupový diagram konfigurace systému NetAXS Konfigurace panelu Konfigurace > Systém > Režim komunikace (Záložka Režim komunikace, strana 11) Konfigurace > Systém > Síť (Záložka Síť, strana 20) Konfigurace > Systém > Obecné (Záložka Obecné, strana 14) Konfigurace > Systém > Site kódy (Záložka Site kódy, strana 21) Konfigurace časových zón Konfigurace > Správa čas. údajů > Časové zóny (Záložka Časové zóny, strana 26) Konfigurace dveří Konfigurace > Dveře > Čtečka (Záložka Čtečka, strana 31) Konfigurace > Dveře > Výstupy (Záložka Výstupy, strana 38) Konfigurace > Dveře > Vstupy (Záložka Vstupy, strana 42) Konfigurace přístupových úrovní Konfigurace > Přístupové úrovně (Konfigurace Přístupových úrovní, strana 45) Vytvoření karet Karty > Přidat karty (Přidávání nových karet, strana 47) Přiřazení přístupových úrovní kartám Karty > Přidat karty (Přidávání nových karet, strana 47) 10

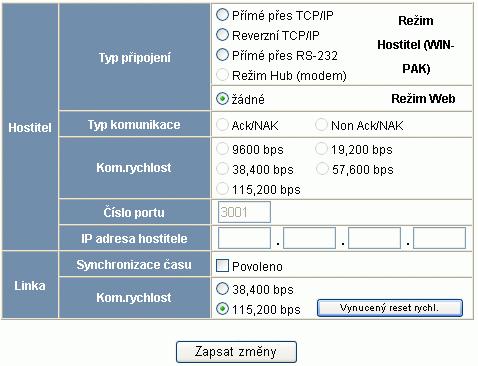

21 Konfigurace systému 2.2 Konfigurace systému Záložka Režim komunikace Při údržbě nebo monitorování stavu konfigurace systému NetAXS se musíte připojit k panelu NetAXS pomocí jednoho ze dvou režimů: Režim Hostitel (pouze monitorování) hostitelský softwarový systém, jako je WIN-PAK, se připojuje k panelu (prostřednictvím gateway panelu NetAXS, který má vestavěný komunikační adaptér PCI) a umožňuje vám monitorovat stav systému NetAXS. Vestavěný adaptér PCI funguje jako rozhraní mezi portem RS-232 hostitelského počítače a jedním nebo více panely připojenými ke sběrnici. Režim Web (konfigurace a monitorování) webový server NetAXS se připojí k panelu a umožňuje vám konfigurovat panel a monitorovat stav systému. Tato záložka umožňuje zvolit a konfigurovat režim komunikace, který budete používat k připojení k panelu. Poznámka: Gateway panel nainstalovaný s verzí firmwaru NetAXS nebo vyšší nemůže plně komunikovat s předchozími verzemi NetAXS, které mohou být nainstalovány u stávajících panelů. Pokud vaše panely používají verzi 2 (v nebo starší), je nutno je aktualizovat na verzi 3. Klepněte na záložku Režim komunikace: Obrázek 2-2: Konfigurace > Systém >záložka Režim komunikace Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 11

22 Konfigurace systému Záložka Režim komunikace umožňuje: Konfigurovat následující nastavení hostitele: Typ připojení (hostitel nebo webový server) Typ komunikace Kom. rychlost Číslo portu Synchronizace času Konfigurovat přenosovou rychlost linky pro komunikaci mezi návaznými panely. Kroky: Ke konfiguraci nastavení použijte popisy v následující tabulce: Tabulka 2-1: Konfigurace > Systém > popisy polí záložky Režim komunikace Režim komunikace Nastavení Popis Hostitel Typ připojení Určuje typ fyzického připojení mezi hostitelem a gateway panelem. Pokud se připojujete z hostitelského softwarového systému, například WIN-PAK, zvolte jednu z následujících tří možností připojení: Přímé přes TCP/IP Hostitel se připojuje přímo k panelu pomocí protokolu TCP/IP. Reverzní TCP/IP Panel se připojuje přímo k hostitelskému systému pomocí protokolu TCP/IP. Musíte zadat IP adresu hostitele do pole IP adresa hostitele. Tato komunikace není šifrovaná. Přímé přes RS-232 Hostitel se připojuje přímo k panelu pomocí protokolu RS-232. Režim Hub (modem) Hostitel a panel se připojují k modemu. Pokud se budete připojovat k panelu prostřednictvím webového serveru NetAXS, klepněte na možnost Žádné. Typ komunikace Určuje typ komunikace. Ack/NAK Poskytuje odezvu (buď potvrzení nebo nepotvrzení) při přenosu mezi hostitelem a panely. Toto je doporučený typ komunikace. Non Ack/NAK Neposkytuje odezvu (buď potvrzení nebo nepotvrzení) při přenosu mezi hostitelem a panely. 12

23 Konfigurace systému Tabulka 2-1: Konfigurace > Systém > popisy polí záložky Režim komunikace (pokračování) Režim komunikace Nastavení Kom. rychlost Číslo portu IP adresa hostitele Synchronizace času Popis Určuje přenosovou rychlost (v bitech za sekundu) mezi hostitelem a panelem. Vyberte nejvyšší rychlost, kterou váš modem podporuje (doporučená hodnota je b/s). Určuje číslo portu pro Ethernet port (výchozí je 3001). Zadejte zde IP adresu hostitelského systému (nebo serveru WIN-PAK), pokud jste zvolili možnost Reverzní TCP/IP v poli Typ připojení na této obrazovce. Synchronizuje čas panelu s časem hostitele. Povoleno Způsobuje, že panely budou automaticky časově synchronizovány s hostitelem. Linka Kom. rychlost Určuje přenosovou rychlost (v bitech za sekundu) mezi návaznými panely NetAXS v lince. Pro návazné panely NetAXS se doporučuje zvolit Vynucený reset rychl. Vydá příkaz všem následným panelům NetAXS ke změně vybrané rychlosti návazných modulů. Tato funkce zbavuje uživatele nutnosti přecházet od jednoho panelu k druhému. Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 13

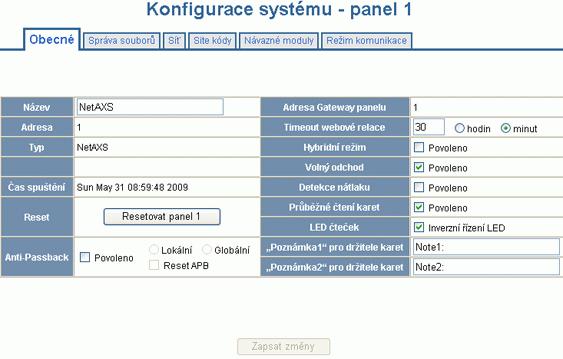

24 Konfigurace systému Záložka Obecné Klepnutím na položky Konfigurace > Systém v nabídce NetAXS zobrazte obrazovku Konfigurace systému (Obecné): Obrázek 2-3: Konfigurace > Systém > záložka Obecné Záložka Obecné umožňuje: Provádět obecná nastavení konfigurace. Resetovat panel. Kroky: Použijte popisy v následující tabulce ke konfiguraci obecných nastavení a klepněte na tlačítko Zapsat změny: Tabulka 2-2: Konfigurace > Systém > pole na záložce Obecné Parametr Název Adresa Typ Čas spuštění Reset Popis Jedinečný název identifikující panel. Zobrazuje adresu nastavenou přepínači DIP na panelu. Zobrazuje údaj NetAXS jako typ panelu. Zobrazuje čas, kdy bylo do panelu NetAXS přivedeno napájení. Restartuje panel. Restart nezmění aktuální konfiguraci v databázi. 14

25 Konfigurace systému Tabulka 2-2: Konfigurace > Systém > pole na záložce Obecné (pokračování) Parametr Anti-Passback Adresa Gateway panelu Timeout webové relace Hybridní režim Volný odchod Popis Povoleno Povoluje funkci anti-passback, která zabraňuje osobě vstupující do oblasti, aby předala svoji kartu jinému potenciálnímu vstupujícímu. Lokální Vynucuje funkci anti-passback pouze u lokálně konfigurovaných dveří k panelu ovládajícímu původní načtení karty. Globální Vynucuje anti-passback u panelů v celém systému NetAXS (na jedné sběrnici RS-485) po úspěšném načtení karty u libovolné čtečky systému. Reset APB Způsobí resetování všech informací o stavu anti-passback pro všechny karty každý den o půlnoci. Tato funkce umožňuje držiteli karty odcházejícímu z budovy ve večerních hodinách bez použití své karty použít ji pro vstup následující ráno. Nastavuje adresu Gateway panelu nebo panelu přímo připojeného k hostitelskému systému. Aktivuje timeout webové relace poté, co uplynula specifikovaná doba. Definuje dobu v minutách nebo v hodinách. Zadejte číslo do políčka, poté zvolte minuty nebo hodiny. Povoleno Implementuje dokonalou metodu komunikace, která zajišťuje dynamickou synchronizaci databáze mezi databází NetAXS a WIN-PAK SE verze 2 nebo WIN-PAK PE verze 2. Umožňuje plnou webovou funkčnost při používání WIN-PAK SE verze 2 nebo WIN-PAK PE verze 2 jako hostitele. Při připojení k WIN-PAK SE verze 2 nebo WIN-PAK PE verze 2 nebo novější, WIN-PAK umožňuje: schvalovat změny provedené prostřednictvím webového rozhraní. importovat tyto změny do databáze WIN-PAK. odvolávat tyto změny a vracet konfiguraci panelu na konfiguraci uloženou v databázi WIN-PAK. Poznámka: Obraťte se na vašeho zástupce společnosti Honeywell Access Control s žádostí o poskytnutí nejnovějšího seznamu hostitelských softwarových balíků, které tuto funkci podporují. Povoleno Konfiguruje panel pro volný odchod. Čtečka 1 aktivuje výstup 1, čtečka 2 aktivuje výstup 2, čtečka 3 aktivuje výstup 3 a čtečka 4 aktivuje výstup 4. Vstupy 1, 3, 5 a 7 jsou výchozí vstupy pro odchod, které aktivují výstupy 1, 2, 3 resp. 4. Vstupy 2, 4, 6 a 8 jsou výchozí stavové vstupy pro výstupy 1, 2, 3 resp. 4. Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 15

26 Konfigurace systému Tabulka 2-2: Konfigurace > Systém > pole na záložce Obecné (pokračování) Parametr Detekce nátlaku Průběžné čtení karet LED čteček Poznámka 1 pro držitele karet Poznámka 2 pro držitele karet Popis Povoleno Povoluje uživateli spustit alarm nebo výstupní zařízení v době nátlaku, jako například když je operátor nucen proti své vůli zajistit přístup neoprávněné osobě. Tato funkce je k dispozici pouze tehdy, je-li čtečka konfigurována v režimu přístupu Karta a PIN (viz Záložka Čtečka, strana 31). Jakmile je tato funkce povolena, můžete konfigurovat pomocný výstup pomocí doby pulzu a připojit jej k zařízení s blokováním (viz Záložka Výstupy na straně 55 pro konfiguraci výstupu). Během normálního provozu nevykonává nátlakový výstup žádnou funkci. K sepnutí tohoto výstupu držitel karty načte svou kartu na čtečce, která je konfigurována pro přístup Karta a PIN (viz Záložka Čtečka na straně 31). Držitel karty poté zadá PIN, který je o jedno číslo buď větší nebo o jedno číslo menší, než jeho správný PIN. Například pokud je jeho PIN 2222, držitel karty zadá buď 2221 nebo Přestože tento PIN je nesprávný, dveře se budou normálně otevírat, ale budou generovány pulzy nátlakového výstupu a alarm. Tímto způsobem držitel karty informuje ostatní bez toho, že by to neoprávněná osoba zjistila. Povoleno Povoluje průběžné čtení karet při sepnutém výstupu. Pokud tato možnost není povolena, čtečka nebude schopna přečíst druhou kartu během pulzování výstupu způsobeného čtením předchozí karty. Určuje barvu diody LED čtečky, jakmile je průchod dveřmi povolen. Určuje libovolné informační pole, které chcete umístit na kartu. Pokud zde například zadáte Oddělení, zobrazí se na kartě pole označené Oddělení. Uživatel, který vytváří kartu, musí poté zadat název oddělení držitele karty. Viz Přidávání nových karet, strana 47. Určuje libovolné informační pole, které chcete umístit na kartu. Pokud zde například zadáte Telefonní číslo, zobrazí se na kartě pole označené Telefonní číslo. Uživatel, který vytváří kartu, musí poté zadat telefonní číslo držitele karty. Viz Přidávání nových karet, strana

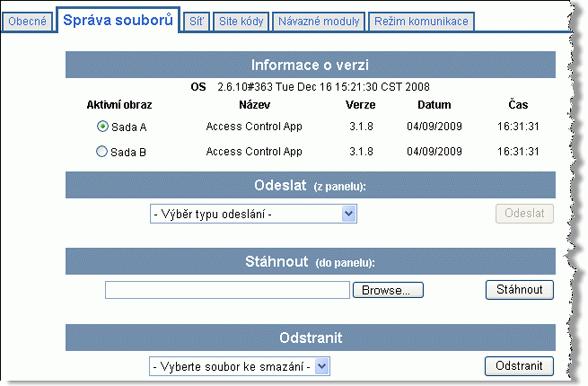

27 Konfigurace systému Záložka Správa souborů Firmware je software, který je součástí desky NetAXS. Firmware poskytuje toto webové rozhraní a veškeré funkce řízení přístupu. Firmware se periodicky aktualizuje. Tato záložka umožňuje stahovat nové verze firmwaru, vracet se k předchozí verzi firmwaru, odesílat a stahovat databáze karet a konfigurací. Klepnutím na položku Správa souborů zobrazte záložku Správa souborů: Obrázek 2-4: Konfigurace > Systém > záložka Správa souborů Záložka Správa souborů umožňuje: Zobrazení a reset aktuální konfigurace firmwaru. Návrat k jiné verzi firmwaru. Obnovení (nebo stažení) firmwaru. Zálohování (nebo odeslání) dat panelu, karty a konfigurace z panelu do hostitelského systému. Obnovení (nebo stažení) souborů databáze karet. Obnovení (nebo stažení) záložních souborů z hostitele do panelu. Smazání souboru. Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 17

28 Konfigurace systému Kroky při resetování verze firmwaru: 1. Ve sloupci Aktivní obraz klepnutím zvolte verzi firmwaru, ke které se chcete vrátit. Zobrazí se výzva Přepnutí na alternativní sadu firmwaru vyžaduje restart panelu. 2. Klepnutím na tlačítko OK restartujte panel. Kroky při obnovení (nebo stažení) firmwaru: 1. Klepnutím na tlačítko Browse (Procházet) vyhledejte soubor firmwaru. 2. Klepnutím na tlačítko Stáhnout stáhněte vybraný soubor firmwaru. Poznámka: Každý panel má svoji vlastní databázi a databáze každého panelu musí být zálohována individuálně. Kroky při zálohování (nebo odeslání) dat z panelu do hostitelského systému: 1. V rozevíracím seznamu Odeslat vyberte jeden z následujících typů odeslání z panelu do hostitelského systému: Data konfigurace Karty a Obecné odešle karty, časové zóny, formáty karet, svátky, přístupové úrovně a site kódy v souboru.csv. Data konfigurace panelu odešle konfigurace vstupů, výstupů, grup, interlocků, čteček a panelu v souboru.csv. Data konfigurace Karty, Obecné a Panel odešle položky konfigurace karet i panelu v souboru.csv. Zpráva karty (krátká) odešle hodnoty karty Číslo karty, Příjmení, Jméno, Sledování, VIP, Limit použití, Vypršení karty, Dočasné, Supervizor a Přístupová úroveň v souboru.csv. Zpráva karty (dlouhá) odešle hodnoty karty Číslo karty, Příjmení, Jméno, Sledování, VIP, Limit použití, Vypršení karty, Dočasné, Supervizor, Přístupové úrovně, Site kódy, Počet bitů, Pin, Info 1, Info 2, Časové zóny, Datum aktivace, Úroveň aktivace, Stav APB a Řídicí zařízení v souboru.csv. Zpráva alarmů a událostí odešle Datum, Čas, Typ události, Datum potvrzení, Čas potvrzení a Zprávu alarmů/událostí pro alarmy a události v souboru.csv. Jazyk: Angličtina (výchozí), španělština, francouzština, italština, holandština, čeština a zjednodušená čínština. Jedná se o textový soubor, který odesílá jazykový balíček, který překládá text na všech webových stránkách pro uživatele, který specifikoval předvolbu jazyka. 2. Klepnutím na tlačítko Odeslat odešlete data do hostitelského nebo přenosného počítače. Záložní soubor uložte podle pokynů do počítače. Nezapomeňte záložní soubor pojmenovat výstižným názvem pro snadnou identifikaci a obnovení. Poznámka: Data Zprávy karet (krátké a dlouhé) se ukládají v 64bitovém formátu. Microsoft Excel zobrazuje až 32 znaků. Proto je nutné zprávu uložit a poté ji otevřít v aplikaci Notepad namísto okamžitého otevírání zprávy ve výchozím formátu.csv v aplikaci Excel. 18

29 Konfigurace systému Kroky při stahování zprávy databáze karet (soubor.csv) z hostitelského systému do panelu: 1. Klepněte na tlačítko Browse (Procházet) a vyhledejte soubor.csv. 2. Klepnutím na tlačítko Stáhnout stáhněte soubor. Pokud je tento soubor ve správném formátu zprávy, zobrazí se toto hlášení: Přejete si navázat na existující databázi karet, nebo ji nahradit? Řízení přístupu nefunguje během nahrazování databáze a aktualizace může trvat několik minut. Pokud tento soubor není ve správném formátu zprávy, hlášení uvede tento chybový stav. Pokud byla aktualizace úspěšná, zobrazí se toto hlášení: Úspěšná aktualizace. Restartování řízení přístupu. Pokud aktualizace databáze není úspěšná, hlášení uvede tento chybový stav. Kroky při obnovení (nebo stažení) záložních souborů z hostitelského systému do panelu: 1. Klepnutím na tlačítko Browse (Procházet) vyhledejte záložní soubor. 2. Klepnutím na tlačítko Stáhnout stáhněte vybraný záložní soubor. Kroky při mazání jazykových souborů: 1. V rozevíracím seznamu Odstranit vyberte jazykový soubor, který chcete smazat. 2. Klepnutím na Odstranit tento soubor smažte. Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 19

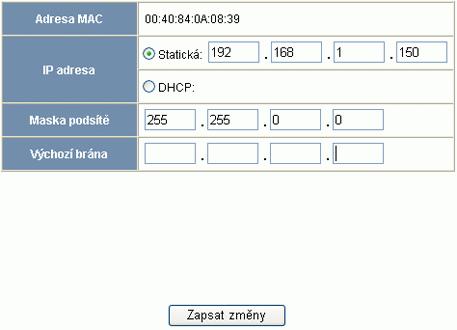

30 Konfigurace systému Záložka Síť Váš panel NetAXS je fyzicky nakonfigurován za použití jedné z mnoha možných síťových konfigurací. Viz část Konfigurace systému v Instalační příručce NetAXS NX4L1, Instalační příručce NetAXS NX4S1 a Instalační příručce NetAXS NX4S2, kde najdete ilustrace podporovaných síťových konfigurací. Aby panel fungoval v kterékoli z těchto konfigurací, musí ostatní panely a zařízení v síti znát síťovou adresu tohoto panelu. Klepnutím na položku Síť zobrazte záložku Síť: Obrázek 2-5: Konfigurace > Systém> záložka Síť Záložka Síť umožňuje: Zobrazit adresu MAC panelu. Zobrazit a upravit IP adresu panelu. Zobrazit a upravit masku podsítě panelu. Zobrazit a upravit výchozí bránu panelu. 20

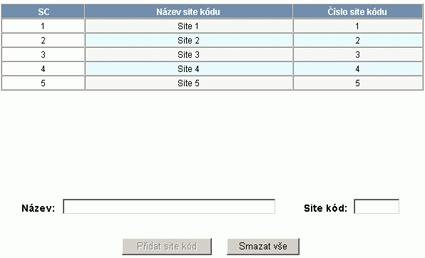

31 Konfigurace systému Záložka Site kódy Site kódy identifikují lokalitu v rámci instalace, příp. podniku, nebo určují sérii karet. Můžete vytvořit až osm site kódů, které mohou sloužit jako sekundární ID (navíc k číslu karty) na kartě pro dodatečné ověřování. Klepnutím na položku Site kódy zobrazte záložku Site kódy: Obrázek 2-6: Konfigurace > Systém > záložka Site kódy Záložka Site kódy umožňuje: Vytvořit jeden nebo více site kódů. Zobrazit existující site kódy. Modifikovat existující site kód. Smazat vybraný site kód. Smazat všechny site kódy. Kroky při vytvoření site kódu: 1. Zadejte název site kódu do pole Název. 2. Zadejte jedinečné číslo (až pět číslic) pro site kód v poli Site kód. 3. Klepnutím na tlačítko Přidat site kód vytvořte site kód. Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 21

32 Konfigurace systému Kroky při úpravě site kódu: 1. Klepnutím na číslo site kódu ve sloupci Num vyberte požadovaný site kód. 2. Klepnutím na tlačítko Upravit zobrazte pole Název a Site kód. 3. Upravte název nebo číslo site kódu a opět klepněte na tlačítko Upravit. Kroky při mazání site kódu: 1. Ve sloupci Num klepněte na číslo site kódu, který chcete smazat. 2. Klepnutím na tlačítko Smazat zobrazte výzvu. 3. Klepnutím na tlačítko OK site kód smažte. Kroky při mazání všech site kódů: 1. Klepnutím na tlačítko Smazat vše zobrazte výzvu. 2. Klepnutím na tlačítko OK kódy smažte. 22

33 Konfigurace systému Záložka Návazné moduly Návazné moduly NetAXS poskytují panelu NetAXS další vstupy a výstupy. Panel NetAXS podporuje dva typy desek návazných modulů: Modul NX4IN nabízí 32 volitelně vyvážených vstupů se čtyřmi stavy s omezením odporu na 2,2 k. Moduly NX4IN musí mít přiřazeny adresy 1, příp. 2. Modul NX4OUT nabízí 2 volitelně vyvážené vstupy a 16 výstupních relé s přepínacím kontaktem. Každý vstup má max. odpor smyčky 2,2 k. Moduly NX4OUT musí mít přiřazeny adresy 3 až 6. Poznámky: Síťové adresy NX4IN a NX4OUT se nastavují pomocí přepínačů DIP na každé desce. Viz Příručka konfigurace vstupů/výstupů NetAXS NX4IN/NX4OUT, kde najdete více informací o konfiguraci desek NX4IN a NX4OUT. Panel NetAXS podporuje maximálně šest desek návazných modulů připojených v uzavřeném okruhu dvě desky NX4IN a čtyři desky NX4OUT. Tyto desky se připojují k portu pro návazné desky panelu NetAXS (svorkovnice 10). Klepněte na záložku Návazné moduly: Obrázek 2-7: Konfigurace > Systém > záložka Návazné moduly Záložka Návazné moduly umožňuje: Zobrazit a měnit názvy zařízení, která komunikují s tímto panelem. Zobrazit typy a adresy zařízení, která komunikují s tímto panelem. Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 23

34 Konfigurace správy časových údajů 2.3 Konfigurace správy časových údajů Tato sada funkcí týkajících se času zahrnuje: Nastavení aktuálního času, podle kterého bude tento panel fungovat. Vytváření časových zón, podle kterých bude panel řídit funkce vstupů, výstupů, grup, čteček, přístupových úrovní a karet pomocí přístupových úrovní. Definování plánu svátků Záložka Aktuální čas Klepnutím na položku Aktuální čas zobrazte obrazovku Aktuální čas: Obrázek 2-8: Konfigurace > Správa čas.údajů > záložka Aktuální čas Záložka Aktuální čas umožňuje: Nastavit aktuální čas linky. Určit formát času (12 hodin nebo 24 hodin). Nastavit nové datum. Nastavit nový čas. Nastavit geografickou časovou zónu. Určit používaný časový server. Vynutit synchronizaci času mezi panelem a časovým serverem. 24

35 Konfigurace správy časových údajů Kroky: Ke konfiguraci časových nastavení použijte popisy v následující tabulce: Tabulka 2-3: Konfigurace > popisy polí záložky Správa čas.údajů Nastavení Aktuální čas linky Formát Nové datum Nový čas Geograf. časové zóny Časový server Popis Standardně zobrazuje aktuální nastavení času den, měsíc, datum, hodina, minuty, sekundy. Například: Pá Říj 31 07:16: hodin 24hodinový den je rozdělen do dvou 12hodinových polovin, a.m. a p.m.; každá polovina pracuje s údajem hodin hodin Hodiny ve 24hodinovém formátu dne pracují s údajem hodin Určuje nové datum jako aktuální datum. Použijte rozevírací seznamy k nastavení měsíce a data a klepněte na ikonu kalendáře pro určení jiného roku. Určuje nový čas jako aktuální čas. Použijte rozevírací seznam k nastavení hodin, minut a AM nebo PM. Vyberte geografickou časovou zónu, ve které bude tento panel pracovat. Časové zóny jsou zapisovány ve formátu [kontinent/město]. Najděte odpovídající kontinent a poté identifikujte město se zeměpisnou délkou nejbližší umístění vašeho panelu. Ve Spojených státech vám možná budou tyto asociace časových zón připadat známější: Východní čas: Amerika/New York Centrální čas: Amerika/Chicago Horský čas: Amerika/Denver Tichomořský čas: Amerika/Los Angeles Zadejte IP adresu zařízení, jehož čas je použit jako standard pro všechny panely. Povoleno Vyberte pro povolení specifikovaného zařízení, aby bylo aktivním časovým serverem. IP adresa Zadejte IP adresu časového serveru. Interval aktualizace Určuje časový interval mezi každou automatickou synchronizací. Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 25

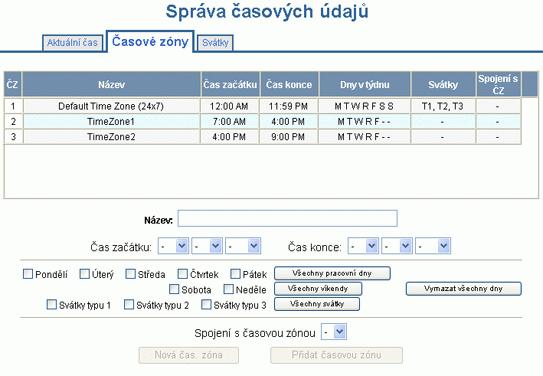

36 Konfigurace správy časových údajů Záložka Časové zóny Panel NetAXS řídí přístup pomocí časových zón nebo časových plánů. Všechny výstupy, výstupy, grupy, čtečky, přístupové úrovně a karty jsou pomocí přístupových úrovní konfigurovány časovými zónami, jimiž budou spojovány či rozpojovány, povolovány či zakazovány. Například můžete přiřadit skupinu výstupů, které mají být sepnuty každý den od 12:00 a.m. do 6:00 a.m. Časová perioda od 12:00 a.m. až do 6:00 a.m., od neděle do soboty, se nazývá časovou zónou. Záložka Časové zóny umožňuje vytvářet časové zóny, které slouží ke konfigurování vašeho systému NetAXS. Klepnutím na položku Časové zóny zobrazte obrazovku Časové zóny: Obrázek 2-9: Konfigurace > Správa čas.údajů> záložka Časové zóny Záložka Časové zóny umožňuje: Vytvořit novou časovou zónu. Změnit časovou zónu. Smazat časovou zónu. Kroky při vytvoření časové zóny: 1. Zadejte název nové časové zóny do pole Název. 2. Zadejte čas začátku a čas konce této časové zóny. 3. Vyberte dny v týdnu, během nichž bude tato časová zóna účinná. 26

37 Konfigurace správy časových údajů 4. Pokud tato časová zóna bude spojena s jinou časovou zónou, vyberte spojení s číslem časové zóny z rozevíracího seznamu. Upozornění: Doporučujeme přečíst si níže uvedené vysvětlivky ke spojování časových zón (viz Spojování časových zón) před spojením časových zón. Pro úspěšné vytváření spojení slouží uvedený příklad jako pomůcka. 5. Klepněte na tlačítko Přidat časovou zónu. Kroky při úpravě časové zóny: 1. Ve sloupci ČZ klepněte na číslo časové zóny, kterou chcete upravit. 2. Změňte podle potřeby nastavení časové zóny. 3. Klepnutím na tlačítko Upravit tyto změny přijměte. Kroky při mazání časové zóny: Upozornění: Nemažte časovou zónu, která se právě používá. 1. Ve sloupci ČZ klepněte na číslo časové zóny, kterou chcete smazat. 2. Klepněte na tlačítko Smazat. 3. Po zobrazení výzvy ke smazání klepněte na tlačítko OK. Spojování časových zón Každé časové zóně přiřazujete určitý čas začátku a čas konce. Maximální časový rozsah je od 12:00 a.m. do 11:59 p.m. Povšimněte si, že tento časový rozsah nemůže překročit půlnoc. Tento časový rozsah můžete nastavit tak, aby byl účinný pro libovolný den v týdnu včetně víkendů (pondělí, úterý, středa, čtvrtek, pátek, sobota a neděle). Tyto dny mohou také zahrnovat svátky, které jsou považovány za speciální dny mající přednost před standardním dnem. Protože přístupovým úrovním, výstupům, vstupům, grupám lze přiřadit pouze jednu volbu časové zóny v daném čase, můžete časové zóny spojovat dohromady, abyste vytvořili větší časové zóny, které by nemohly spadat do jediné časové zóny. Předpokládejme například, že musíte vytvořit časovou zónu pro úklidovou četu. Časovou zónu (časové zóny) se mají nastavovat takto: Pondělí - pátek 5 p.m.-1 a.m., sobota a neděle 8 a.m.-1 p.m., žádné svátky. Tímto vzniknou tři oddělené časové zóny podle následujícího popisu. Č. časové zóny Časový rozsah 2 Pondělí - pátek, 5 p.m. - 11:59 p.m. (Nezapomeňte, že tento časový rozsah nemůže překročit půlnoc, takže limitní hodnotou je čas 11:59 p.m.) 3 Úterý - sobota, 12:00 a.m.-1:00 a.m. 4 Sobota - neděle, 8:00 a.m.-1:00 p.m. Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 27

38 Konfigurace správy časových údajů Poznámka: Časová zóna 1 je vyhrazena jako výchozí s časovým rozsahem 24 hodin, sedm dní v týdnu. K panelu tedy potřebujeme přidat tři časové zóny. Poté je pomocí funkce Spojení s časovou zónou můžete propojit tak, aby pracovaly všechny společně: 1. Přidejte Časovou zónu 2 a zvolte pondělí, úterý, středu, čtvrtek a pátek. Zadejte čas začátku 5:00 p.m. a čas konce 11:59 p.m. Nechejte pole Spojení s časovou zónou prázdné. 2. Přidejte Časovou zónu 3 a zvolte pondělí, úterý, středu, čtvrtek a pátek. Zadejte čas začátku 12:00 a.m. a čas konce 1:00 a.m. V poli Spojení s časovou zónou zvolte časovou zónu 2 k propojení Časových zón 2 a 3 dohromady. 3. Přidejte Časovou zónu 4 a zvolte sobotu a neděli. Zadejte čas začátku 8:00 a.m. a čas konce 1:00 p.m. V poli Spojení s časovou zónou zvolte časovou zónu 3 k propojení Časových zón 2, 3 a 4 dohromady. Při spojení tímto způsobem sdělí Časová zóna 4 systému NetAXS, že má také používat Časovou zónu 3, a Časová zóna 3 sdělí systému, že má také používat Časovou zónu 2. Protože Časová zóna 4 je začátkem tohoto spojeného řetězce, je to tato Časová zóna, která by měla být funkční pro Úroveň přístupu úklidové čety. To znamená, že dveře, ke kterým má úklidová četa přístup, musí být přiřazeny Časové zóně 4. A jejich přiřazením Časové zóně 4 budou mít přístup také během Časových zón 3 a 2 protože jsou propojeny. Povšimněte si, že v tomto příkladu není Časová zóna 2 spojena s Časovou zónou 4. Je to podle pravidla. Spojení časových zóny musí začínat na jednom konci a zastavit se na druhém. Pokud propojíte začátek řetězce Časové zóny s koncem, vytvoříte podmínku zvanou kruhový interlock, který může způsobit, že vaše časové zóny nebudou správně pracovat. Panel vyšle varování v případě, že se pokusíte vytvořit kruhový interlock. 28

39 Konfigurace správy časových údajů Záložka Svátky Svátky jsou dny, kdy v objektu není naplánována žádná činnost. Tyto svátky se používají u konfigurace časové zóny (viz Záložka Časové zóny na straně 26). Klepněte na záložku Svátky: Obrázek 2-10: Konfigurace > Správa čas.údajů> záložka Svátky Záložka Svátky umožňuje: Vytvořit svátek. Upravit svátek. Smazat svátek. Poznámka: Svátky je nutné považovat za speciální dny v týdnu. Jsou podobné, ale vyššího řádu než standardní dny pondělí až neděle. Pokud se den naprogramovaný jako svátek zobrazí v panelu, panel jej zpracuje jako typ Svátek bez ohledu na skutečný den v týdnu (pondělí neděle). Během tohoto Svátku budou pracovat pouze časové zóny, které obsahují specifický typ Svátek. Svátek umožňuje uživatelům dále přizpůsobit způsob funkce panelu. Uživatel může například blokovat přístup do budovy v tento den, nebo přidělit speciální přístup během tohoto dne. Každý přidaný Svátek se považuje za celý den sahající od půlnoci do půlnoci. Dostupné možnosti při konfiguraci svátku jsou Nepohyblivý, Typ, Datum a Rok. Je-li povolena možnost Nepohyblivý, datum doplněné jako Svátek bude Svátek každý rok. Zrušení zaškrtnutí políčka Nepohyblivý umožňuje uživateli zvolit specifický rok tak, aby pouze během tohoto dne a roku fungovala volba Svátek. Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 29

40 Konfigurace správy časových údajů Při volbě Nepohyblivý bude pole Rok šedé. NX4 může podporovat tři různé typy svátků (Typ 1, Typ 2 a Typ 3), ale uživatel může zvolit pouze jeden typ pro každý jednotlivý den. Také si povšimněte, že jeden kalendářní den nelze nastavit na více než jeden typ svátku. Například 4. červenec může být Svátek Typu 1, ale poté Typ 2 a 3 nebudou moci pracovat 4. července. Svátky nebo speciální události, které vyžadují více dnů budou vyžadovat zadání svátku pro každé datum, které má být speciální. Například Díkůvzdání bývají obvykle dva dny, čtvrtek a pátek. Oba tyto dny vyžadují zvláštní zadání svátku a používají stejný typ svátku. Kromě toho může být Typ 1, 2 a 3 nakonfigurován podle vaší potřeby. Kroky při vytvoření svátku: 1. Zadejte název nového svátku do pole Název (až 25 znaků). 2. Pokud bude tento svátek nastávat každý rok, zaškrtněte zaškrtávací políčko Nepohyblivý. 3. Přiřaďte danému svátku typ, tedy jeden z typů Typ 1, Typ 2 nebo Typ 3. Přiřazený typ se bude mapovat ke konfiguraci časové zóny a tento svátek se bude zpracovávat podle daných pravidel pro tuto časovou zónu (viz Záložka Časové zóny na straně 26). 4. Vyberte měsíc a datum tohoto svátku z rozevíracího seznamu. 5. Klepněte na tlačítko Přidat svátek. Kroky při úpravě svátku: 1. Ve sloupci Svátek klepněte na číslo svátku, který chcete upravit. 2. Změňte podle potřeby nastavení svátku. 3. Klepnutím na tlačítko Upravit tyto změny přijměte. Kroky při mazání svátku: 1. Ve sloupci Svátek klepněte na číslo svátku, který chcete smazat. 2. Klepněte na tlačítko Smazat. 3. Po zobrazení výzvy ke smazání klepněte na tlačítko OK. 30

41 Konfigurace dveří 2.4 Konfigurace dveří Každý panel NetAXS podporuje čtyři dveře. Pro každé dveře musíte nakonfigurovat čtečky, vstupy a výstupy. U položky Konfigurace > Dveře v nabídce úkolů na levém okraji obrazovky NetAXS zobrazte klepnutím na možnost 1 obrazovku Konfigurace dveří pro dveře 1. U každého panelu postupujte stejným způsobem, jaký uveden níže pro dveře 2, 3 a Záložka Čtečka Čtečka je zařízení, které čte karty a povoluje nebo odepírá přístup ke dveřím. Klepněte na záložku Čtečka: Obrázek 2-11: Konfigurace > Dveře > Čtečka > záložka Obecné Záložka Čtečka umožňuje: Definovat časovou zónu, během které bude čtečka zakázána. Jakmile je čtečka zakázána, ani odchod ani vstup pomocí režimu Karta a PIN anebo Karta nebo PIN nebude povolen. Také není povolen volný odchod. Poznámka: Protože by mohl vzniknout konflikt mezi časovými zónami nastavenými v políčku Časové zóny režimu přístupu na záložce Obecné u dané Čtečky, > je časové zóně přiřazena priorita, která je nejvyšší v seznamu časových zón zobrazených na záložce. Proto má Zakázaná časová zóna nejvyšší prioritu a časová zóna Pouze karta má nejnižší prioritu. Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 31

42 Konfigurace dveří Definovat časovou zónu, během níž bude čtečka v uzamknutém režimu (viz Záložka Časové zóny, strana 26 pro detaily o nastavení časových zón). Jakmile je čtečka v uzamknutém režimu, je zabráněno vstupu, ale odchod je povolen. Definovat režim přístupu dané čtečky (kombinace vstupu pomocí karty a/nebo PIN požadovaného čtečkou). Povšimnete si, že zde definovaný přístupový režim pro dveře může být potlačen kartou s přiřazeným typem karty VIP (viz Přidávání nových karet na straně 47 pro informace o přiřazování typu karty VIP). Povolovat režimy přístupu Pouze karta, Pouze PIN, Karta a PIN a Karta nebo PIN s pravidlem Supervizor nebo Eskort režim: Pravidlo Supervizor: Jakmile supervizor načte svoji kartu během specifikované časové zóny pouze jednou, získá přístup, ale nepovolí přístup pro osobu, která není supervizorem. Pravidlo Eskort režim: Toto pravidlo vyžaduje doprovod supervizora pro osobu, která není supervizorem. Konfigurovat funkci anti-passback. Jakmile je povolena, bude funkce anti-passback zabraňovat vstupujícímu do oblasti, aby předal svoji kartu jinému potenciálnímu vstupujícímu. Povšimněte si, že funkce anti-passback musí být nejprve povolena na obrazovce Konfigurace > Systém > Obecné (viz Záložka Obecné, strana 14). Určit datový formát, který musí čtečka používat pro čtení dat karty. Rekonfigurovat uspořádání dat vybraného formátu. 32

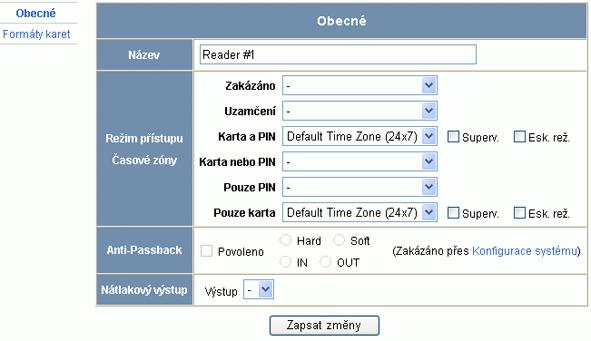

43 Konfigurace dveří Kroky: 1. Ke konfiguraci Obecných nastavení čtečky použijte popisy v následující tabulce: Tabulka 2-4: Konfigurace > Dveře > popisy záložky Čtečky Nastavení Režim přístupu Popis Určuje ověřovací podmínky vyžadované u dveří před udělením přístupu. Pro každý přístupový režim musíte také zvolit časovou zónu z rozevíracího seznamu. Časová zóna je plán, podle kterého je účinný přístupový režim. Zakázáno Ignoruje veškeré čtení karet (kromě karty VIP), neumožňuje ani odchod ani vstup pomocí režimu Karta a PIN anebo Karta nebo PIN. Také není povolen volný odchod. Uzamčení Ignoruje veškeré čtení karet (kromě karty VIP), nepovoluje vstup dveřmi ale povoluje odchod. Karty a PIN Zajišťuje přístup pouze při úspěšném načtení karty a zadání platného PIN u klávesnice dveří. Načtení karty a zadání PIN můžete provádět v libovolném pořadí. Karta nebo PIN Uděluje povolení k přístupu při úspěšném načtení karty nebo zadání platného PIN u klávesnice dveří. Pouze PIN Uděluje povolení k přístupu pouze při zadání platného čísla PIN zadaného u klávesnice dveří. Pouze karta Uděluje povolení k přístupu pouze při úspěšném přečtení karty. Supervizor Povoluje vstup supervisora bez povolení přístupu ostatním. Jakmile supervizor předloží svoji kartu během časové zóny pouze jednou, získá přístup, ale nepovolí přístup pro osobu, která není supervizorem. Pokud supervizor předloží svoji kartu dvakrát, umožní tak přístup pro všechny osoby, které nejsou supervizory. Poté, co supervizor předloží svoji kartu dvakrát, aby povolil všeobecný přístup, může zakázat obecný přístup pro danou časovou zónu opětovným předložením jeho karty bezprostředně dvakrát po sobě. Eskort režim Toto pravidlo vyžaduje doprovod supervizora pro držitele karty, který není supervizorem. Supervizor musí napřed předložit svoji kartu, poté osoba, která není Supervizorem, musí předložit svoji kartu do deseti sekund od přečtení karty supervizora. Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 33

44 Konfigurace dveří Tabulka 2-4: Konfigurace > Dveře > popisy záložky Čtečky Nastavení Anti-Passback Nátlakový výstup Popis Konfiguruje funkci anti-passback, která zabraňuje vstupujícímu do oblasti, aby předal svoji kartu jinému potenciálnímu vstupujícímu. Povšimněte si, že funkce anti-passback musí být nejprve povolena na obrazovce Konfigurace > Systém > Obecné (viz Záložka Obecné, strana 14). Povoleno Povoluje funkci anti-passback. Hard Neumožňuje druhý vstup na stejnou kartu bez předchozího odchodu; ověřuje stav karty in/out před umožněním vstupu. Soft Umožňuje druhý vstup na stejnou kartu bez odchodu; bude však generována událost, která indikuje narušení. Out Platí pro čtečky umístěné uvnitř dané oblasti. Držitelé karet používají tyto čtečky při pokusu o odchod z dané oblasti. In Platí pro čtečky umístěné vně dané oblasti. Jedná se o čtečky, které držitelé karet používají při pokusu o vstup do dané oblasti. Konfiguruje výstup, který sepne, jakmile držitel karty zadá nátlakový PIN na klávesnici/čtečce karet. Nátlakový PIN je PIN, který uživatel zadává na klávesnici, je-li nucen otevřít dveře (například při loupeži). Uživatel zadává svůj normální PIN s tím, že jedna z číslic tohoto čísla je o jedničku vyšší nebo nižší než normální číslice. Tento PIN otevře dveře, ale také spustí určený nátlakový výstup a spustí alarm. Funkce nátlakového výstupu vyžaduje následující: Nátlak musí být povolen na záložce Konfigurace > Systém > Obecné. Musí být zvolena časová zóna pro položku Karta a PIN na záložce Konfigurace > Dveře > Čtečka. 2. Klepněte na možnost Formáty karet na boku této záložky. Formát karet oznámí panelu, jak bude číslo karty čteno. Panel použije toto nastavení formátu pro zpracování dat ze čteček karet. Poté mohou čtečky karet korektně číst kartu. 34

45 Konfigurace dveří Obrázek 2-12: Konfigurace > Dveře > Čtečka > záložka Formáty karet 3. Klepnutím zvýrazněte každý požadovaný formát karty uvedený v políčku Dostupné, a klepnutím na tlačítko se zelenou šipkou vpravo přeneste tyto formát(y) do políčka Vybrané. Poznámka: Pokud nevyberete žádné formáty, čtečka bude pracovat ve vlastním režimu a bude interpretovat formáty panelu. Pokud vyberete sadu formátů pro danou čtečku, bude čtečka interpretovat pouze tyto formáty a bude ignorovat formáty, které nejsou vybrané. 4. Klepněte na tlačítko Zapsat změny. 5. Pokud chcete vytvořit nový formát karty, klepněte na tlačítko Nový formát pro zobrazení prázdné obrazovky Rozvržení dat ve formátu karty. Použijte popisy polí dané v následující tabulce pro definování rozvržení a klepněte na tlačítko Uložit. Poznámka: Chcete-li zakázat pole, zadejte hodnotu -- do políčka Počáteční bit a 0 do políčka Počet bitů. Tabulka 2-5: Konfigurace > Dveře > Čtečka > pole Formát karty Nastavení Název Obrácené pořadí bitů Popis Zobrazí název, podle kterého bude tento formát uváděn na záložce Formáty karet. Tento název je uživatelsky definovaný. Vrací řetězec ze čtečky v obráceném pořadí bitů (nejméně významný bit je první a nejvýznamnější bit je poslední). Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 35

46 Konfigurace dveří Tabulka 2-5: Konfigurace > Dveře > Čtečka > pole Formát karty (pokračování) Nastavení Připojit Site kód Celkový počet bitů Sudá parita Lichá parita Popis Spojuje Site kód a ID karty a vytváří tak jedno jedinečné číslo. Vypisuje celkový počet bitů na kartě. Uvádí, nad kterými bity bude kontrolována sudá parita. Počáteční bit první bit karty, kde začíná sudá parita. Počet bitů Počet bitů doprava od počátečního bitu včetně počátečního bitu, které mají být zahrnuty do kontroly sudé parity. Uvádí, nad kterými bity bude kontrolována lichá parita. Počáteční bit první bit karty, kde začíná lichá parita. Počet bitů Počet bitů doprava od počátečního bitu včetně počátečního bitu, které mají být zahrnuty do kontroly liché parity. CID A Uvádí, kde je v řetězci ze čtečky uvedeno ID karty A. Počáteční bit první bit karty, kde začíná ID karty. Počet bitů Počet bitů doprava od počátečního bitu včetně počátečního bitu, které tvoří ID karty. Většina formátů vyžaduje pouze CID A a nikoliv CID B, C nebo D. CID B Uvádí, kde je v řetězci ze čtečky uvedeno ID karty B. Počáteční bit první bit karty, kde začíná ID karty. Počet bitů Počet bitů doprava od počátečního bitu včetně počátečního bitu, které tvoří ID karty. Většina formátů vyžaduje pouze CID A a nikoliv CID B, C nebo D. ID karty C Uvádí, kde je v řetězci ze čtečky uvedeno ID karty C. Počáteční bit první bit karty, kde začíná ID karty. Počet bitů Počet bitů doprava od počátečního bitu včetně počátečního bitu, které tvoří ID karty. Většina formátů vyžaduje pouze CID A a nikoliv CID B, C nebo D. ID karty D Uvádí, kde je v řetězci ze čtečky uvedeno ID karty D. Počáteční bit první bit karty, kde začíná ID karty. Počet bitů Počet bitů doprava od počátečního bitu včetně počátečního bitu, které tvoří ID karty. Většina formátů vyžaduje pouze CID A a nikoliv CID B, C nebo D. 36

47 Konfigurace dveří Tabulka 2-5: Konfigurace > Dveře > Čtečka > pole Formát karty (pokračování) Nastavení Popis Site kód A: Uvádí, kde je v řetězci ze čtečky uveden Site kód A. Obraťte se na výrobce karet, který vám poskytne podrobné informace o kartě. Počáteční bit první bit karty, kde začíná Site kód dané karty. Počet bitů Počet bitů doprava od počátečního bitu včetně počátečního bitu, které tvoří Site kód. Většina formátů karet vyžaduje pouze Site kód A. Site kód B: Site kód C: Uvádí, kde je v řetězci ze čtečky uveden Site kód B. Obraťte se na výrobce karet, který vám poskytne podrobné informace o kartě. Počáteční bit první bit karty, kde začíná Site kód dané karty. Počet bitů Počet bitů doprava od počátečního bitu včetně počátečního bitu, které tvoří Site kód. Většina formátů karet vyžaduje pouze Site kód A. Uvádí, kde je v řetězci ze čtečky uveden Site kód C. Obraťte se na výrobce karet, který vám poskytne podrobné informace o kartě. Počáteční bit první bit karty, kde začíná Site kód dané karty. Počet bitů Počet bitů doprava od počátečního bitu včetně počátečního bitu, které tvoří Site kód. Většina formátů karet vyžaduje pouze Site kód A. Site kód D: Uvádí, kde je v řetězci ze čtečky uveden Site kód D. Obraťte se na výrobce karet, který vám poskytne podrobné informace o kartě. Počáteční bit první bit karty, kde začíná Site kód dané karty. Počet bitů Počet bitů doprava od počátečního bitu včetně počátečního bitu, které tvoří Site kód. Většina formátů karet vyžaduje pouze Site kód A. 6. Pokud chcete změnit stávající rozvržení dat ve formátu karty, poklepejte na název formátu v seznamu existujících formátů pro zobrazení obrazovky Rozvržení dat ve formátu karty. K úpravám rozvržení polí použijte popisy v tabulce uvedené výše. Poté klepněte na tlačítko Uložit (pro uložení pod stávajícím názvem formátu) nebo na tlačítko Uložit jako (pro uložení pod jiným názvem formátu) k uložení upraveného formátu. Pro návrat k výchozím nastavením formátu karty klepněte na tlačítko Reset. Klepnutím na tlačítko Odstranit formát karty smažete. Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 37

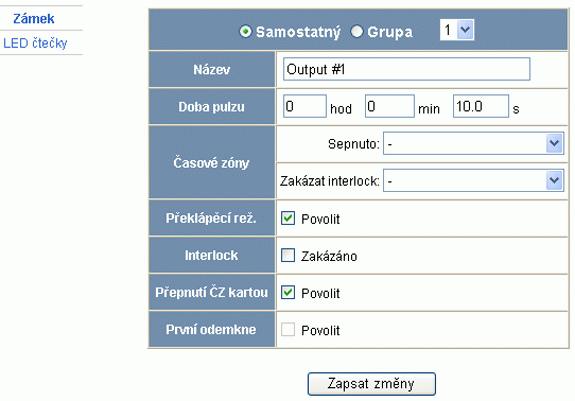

48 Konfigurace dveří Záložka Výstupy Výstup neboli výstupní relé je spínač na panelu, který buď zapíná či vypíná napájení výstupního zařízení nebo výstupní zařízení, například zámek dveří nebo kontrolku LED, pulzně spíná. Například úspěšné čtení karty na čtečce (vstupním zařízení) způsobí přepnutí výstupního relé na panelu tak, aby se změnil normální stav zámku dveří (výstupního zařízení), takže se normálně zamknutá západka zámku dveří uvolní a umožní vstup. Tato záložka konfiguruje výstupní relé pro ovládání zámku a výstupy pro ovládání LED čteček, a to buď jako jednotlivé (samostatné) výstupy nebo tzv. grupy výstupů. Klepněte na záložku Výstupy. Zobrazí se okno Zámek > záložka Samostatný, kde je možno konfigurovat jednotlivý výstup pro zámek. Vyberte číslo výstupu v rozevíracím seznamu v horní části obrazovky. Všimněte si, že výstupy pro ovládání zámku a ovládání LED čteček jsou na panelu NetAXS přiřazeny všem čtyřem dveřím. Obrázek 2-13: Konfigurace samostatného výstupu pro zámek 38

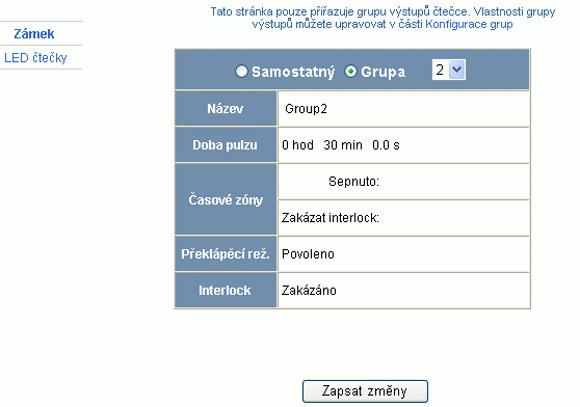

49 Konfigurace dveří Konfiguraci grupy výstupů zobrazíte klepnutím na možnost Grupa a vybráním čísla grupy z rozevíracího seznamu v horní části obrazovky. Zobrazí se konfigurace grup. Všimněte si, že z této obrazovky si můžete konfiguraci grup pouze prohlížet. Pokud chcete položku Konfigurace grup upravit, klepněte na možnost Konfigurace > Další I/O a Grupy na bočním panelu. Obrázek 2-14: Konfigurace > Dveře > Výstupy > záložka Grupa >Zámek Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 39

50 Konfigurace dveří Dialogové okno LED čtečky umožňuje konfigurovat výstup pro ovládání LED čtečky: Záložka Výstupy umožňuje: Konfigurovat pro všechny výstupy pro ovládání zámků a LED čteček u dveří tyto položky: Název Doba pulzu Časové zóny Překlápěcí režim Interlock Přepnutí časové zóny kartou První odemkne 40

51 Konfigurace dveří Kroky: Ke konfiguraci všech jednotlivých zámků nebo LED čtečky použijte následující tabulku: Tabulka 2-6: Konfigurace > Dveře > Popisy polí záložky Výstup Nastavení Název Doba pulzu Časové zóny Překlápěcí režim Interlock Přepnutí ČZ kartou První odemkne Popis Zadejte jedinečný název pro identifikaci zařízení. Stanovuje dobu, po kterou bude zařízení předpokládat vybuzený stav. Například určuje, jak dlouho bude znít siréna nebo jak dlouho zůstane uvolněna západka zámku dveří. Zadejte požadovaný počet hodin (max. 1024), minut (max. 60) a sekund (max. 60). Součet všech tří jednotek vytváří dobu pulzu. Všimněte si, že sekundy můžete vyjádřit i v desetinách sekundy. Výchozí doba pulzu LED čtečky je dvě sekundy a výchozí doba pulzu zámku dveří je 10 sekund. Dobu pulzu LED čtečky můžete změnit tak, aby odpovídala době pulzu zámku dveří, např. aby ostraha věděla, že jsou dveře stále otevřené nebo kvůli podpoře přístupu tělesně postižených osob. Určuje dva časové plány: Sepnuto nastavuje dobu, po kterou jsou výstupy / relé automaticky sepnuty. Zakázat interlock nastaví dobu, po kterou bude zakázán interlock neboli naprogramovaná interakce mezi vybranými vstupy a výstupy. Vybráním této možnosti se relé přepíná relé buď platnou kartou, interlockem nebo ručním pulzem. Umožňuje zakázat interlock neboli naprogramovanou interakci mezi dvěma body. Stejně jako pravidlo První odemkne vyžaduje platné čtení karty v časové zóně, aby povolilo účinnost časové zóny (doba, po kterou jsou dveře trvale odemknuty). Na rozdíl od pravidla První odemkne může uživatel načíst kartu podruhé, aby vrátil dveře do zamknutého stavu. Všimněte si, že pravidla Přepnutí ČZ kartou a První odemkne nelze povolit současně. Vyžaduje platné čtení karty v časové zóně, aby povolilo účinnost časové zóny (doba, po kterou jsou dveře trvale odemknuty). Všimněte si, že pravidla Přepnutí ČZ kartou a První odemkne nelze povolit současně. Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 41

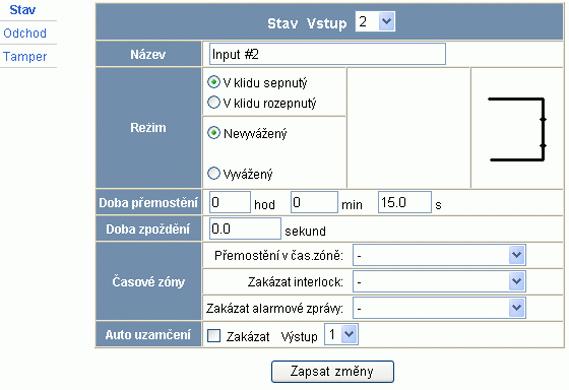

52 Konfigurace dveří Záložka Vstupy Ke každým ze čtyř dveří na panelu NetAXS jsou přiřazeny tři vstupy: Stav Poskytuje informace o stavu dveří (typicky magnetický dveřní kontakt). Odchod Umožňuje otevření nebo zavření dveří bez vyvolání alarmu. Tamper Oznamuje pokus o neoprávněnou manipulaci se čtečkou nebo její kabeláží. Klepnutím zobrazte záložku Vstupy: Obrázek 2-15: Konfigurace > Dveře > záložka Vstupy Všimněte si, že existují čtyři možné konfigurace položky Režim. Na obrazovce výše je zobrazen normální režim V klidu sepnutý/nevyvážený. Následující obrazovky zobrazují zbývající režimy: 42

53 Konfigurace dveří Záložka Vstupy umožňuje: Definovat režimy vstupů Stav, Odchod a Tamper. Stanovovat dobu přemostění vstupů Stav, Odchod a Tamper v časové zóně neboli dobu, po kterou bude ignorován normální stav dveří. Stanovovat dobu zpoždění vstupu Stav, Odchod a Tamper nebo dobu, po kterou musí vstup zůstat ve svém novém stav před tím, než bude v tomto novém stavu rozpoznán. Stanovovat časové zóny pro vstupy Stav, Odchod a Tamper. Povolovat nebo zakazovat možnost Auto uzamčení u vstupů Stav. Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 43

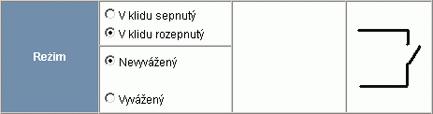

54 Konfigurace dveří Kroky: Ke konfiguraci vstupů Stav, Odchod a Tamper použijte popisy v následující tabulce níže a poté klepněte na tlačítko Zapsat změny: Tabulka 2-7: Konfigurace > Dveře > Popisy polí záložky Vstupy Nastavení Režim Doba přemostění Časové zóny Auto uzamčení Popis V klidu sepnutý Určuje, že dveřní kontakt je v klidovém stavu (dveře zavřeny) sepnutý. V klidu rozepnutý Určuje, že dveřní kontakt je v klidovém stavu (dveře zavřeny) rozepnutý. Nevyvážený Určuje, že u dveřního kontaktu nejsou použity žádné vyvažovací odpory. Vyvážený Určuje, že dveřní kontakt je osazen vyvažovacími odpory pro detekci neoprávněné manipulace. Hodnoty R1 & R2 Určuje hodnoty odporů používaných ve vyvážených režimech. Výchozí hodnota 2,2 K. Určuje dobu, po kterou budou vstupy přemostěny neboli deaktivovány. Například určuje, jak dlouho mohou zůstat dveře otevřeny po platném načtení karty nebo stisku odchod.tlačítka. Zadejte požadovaný počet hodin (max. 1024), minut (max. 60) a sekund (max. 60). Součet všech tří jednotek vytváří dobu přemostění. Všimněte si, že sekundy můžete vyjádřit i v desetinách sekundy. Přemostění v čas. zóně Určuje dobu, po kterou bude vstup ignorován. Zakázat interlock Určuje dobu, po kterou bude zakázána naprogramovaná akce na tomto vstupu z jiného bodu. Zakázat alarmové zprávy Určuje dobu, po kterou nebudou hlášeny zprávy Alarm a Normal, hlášeny budou ale zprávy Zkrat a Přerušení. Způsobí okamžité uzamčení dveří, jakmile se vrátí do klidového stavu dveřní kontakt. Když se přiřazený vstup vrátí do normálního stavu, výstupní relé, které řídí zámek dveří se rozpojí, místo toho, aby zůstalo po sepnuto po zbývající dobu pulzu. Auto uzamčení povolíte odškrtnutím políčka Zakázat a volbou přiřazeného výstupu v rozevíracím seznamu. 44

55 Konfigurace Přístupových úrovní 2.5 Konfigurace přístupových úrovní Každá karta má přiřazenou přístupovou úroveň. Přístupová úroveň určuje časovou zónu nebo časový plán, během kterého může být držiteli karty udělen přístup do konkrétních dveří. Například přístupová úroveň přiřazená kartě zaměstnance může tomuto zaměstnanci umožňovat vstup do objektu pouze dveřmi číslo 2 od 6:00 do 18:00 od pondělí do pátku. Tento oddíl vysvětluje, jak vytvořit přístupové úrovně, které jsou následně přiřazeny kartám. Poznámka: Protože je přístupová úroveň definovaná podle konfigurací dveří a časových zón, musíte před konfigurací přístupové úrovně nakonfigurovat dveře (viz Konfigurace dveří na straně 31) a časovou zónu (viz Konfigurace správy časových údajů na straně 24). Po klepnutí na možnost Přístupové úrovně se zobrazí obrazovka Konfigurace přístupové úrovně: Obrázek 2-16: Konfigurace > Přístupové úrovně Obrazovka Přístupové úrovně umožňuje: Vytvořit přístupovou úroveň. Upravit přístupovou úroveň. Smazat přístupovou úroveň. Nastavit časovou zónu pro každé dveře. Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 45

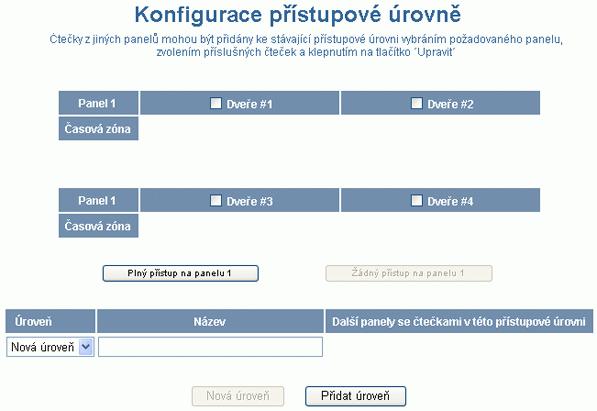

56 Konfigurace Přístupových úrovní Kroky při vytváření přístupové úrovně: 1. Klepněte na tlačítko Nová úroveň. Vyberte (zaškrtněte) požadované dveře. Přístupová úroveň umožní přístup pouze ke dveřím, které jste vybrali zde. 2. Do pole Název zadejte název přístupové úrovně. Musí jít o jedinečný název, který by měl označovat obecnou skupinu uživatelů. 3. Vyberte pro každé dveře požadovanou časovou zónu z rozevíracího seznamu v poli Časová zóna. Přístupová úroveň umožní držiteli karty přístup do konkrétních dveří během této časové zóny. 4. Klepněte na tlačítko Přidat úroveň. Kroky při přiřazování časové zóny dveřím: 1. Vyberte políčko vedle požadovaných dveří. Zobrazí se pole Časová zóna. 2. Z rozevíracího seznamu Časová zóna vyberte časovou zónu, kterou chcete dveřím přiřadit. Všimněte si, že časovou zónu je třeba nejprve nakonfigurovat na obrazovce Konfigurace > Správa časových údajů, než se zobrazí v rozevíracím seznamu. Kroky při úpravách přístupové úrovně: 1. Z rozevíracího seznamu v poli Úroveň vyberte číslo přístupové úrovně, kterou chcete upravit. 2. Proveďte požadované úpravy. 3. Klepněte na tlačítko Upravit. Kroky potřebné ke smazání přístupové úrovně: 1. Z rozevíracího seznamu v poli Úroveň vyberte číslo přístupové úrovně, kterou chcete smazat. 2. Klepněte na tlačítko Odstranit. 3. Klepnutím na tlačítko OK po zobrazení výzvu přístupovou úroveň smažete. Všimněte si, že po vytvoření přístupové úrovně pro panel v konfiguraci linky musíte ručně nakonfigurovat tuto přístupovou úroveň u každého panelu na lince. Předpokládejme například, že má na lince tři panely, k panelu 1 přidáte úroveň Přístup nadřízeného a čtečky 1 až 4 na panelu 1 nakonfigurujete s touto přístupovou úrovní. Po uložení konfigurace přístupové úrovně na panelu 1 se přístupová úroveň automaticky zkopíruje do panelů 2 a 3. Čtečky na panelech 2 a 3 ale ještě nakonfigurované nejsou. Takže musíte přejít k panelům 2 a 3, abyste přístupovou úroveň přiřadili čtečkám na těchto panelech. Pokud to chcete udělat, vraťte se zpět do podokna Výběr panelů na hlavní obrazovce NetAXS, vyberte následující panel na lince a nakonfigurujte dveře panelu podle pokynů v tomto oddíle. 46

57 Údržba karet 2.6 Údržba karet Karta má kód s jedinečným číslem a oprávněními k přístupu k zařízením systému NetAXS. Například kromě svého jedinečného čísla by karta umožňovala držiteli karty udělení přístupu kněkterým dveřím v určité čase během dne Přidávání nových karet Po klepnutí na možnost Karty > Přidat karty se zobrazí obrazovka Přidání nových karet: Obrázek 2-17: Karty > Přidat karty Obrazovka Přidání nových karet umožňuje: Vytvářet karty s následujícími přiřazenými informacemi: Čísla karet Jméno držitele karty (jméno a příjmení) Typ karty Osobní identifikační číslo (PIN) Možnost sledování Datum vypršení Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 47

58 Údržba karet Limity použití Poznámka 1 pro držitele karet Poznámka 2 pro držitele karet Přístupové úrovně Kroky: Pro vyplnění polí karet použijte popisy polí v následující tabulce a klepněte na tlačítko Přidat karty: Tabulka 2-8: Karty > Popisy polí Přidání karty Pole Čísla karet Jméno držitele karty Typ karty PIN Sledování Datum vypršení Limit použití Note 1 Note 2 Popis Stanovuje jedinečné číslo, které bude označovat držitele karty. Číslo karty je povinný údaj. Identifikuje držitele karty. Křestní jméno a příjmení držitele karty jsou povinné údaje. Každé jméno může mít až 25 znaků. Určuje, jestli je držitelem karty Supervizor, Zaměstnanec nebo VIP. U všech typů držitele karty je možné nastavit příznak Dočasná. Pokud je příznak Dočasná povolen, začne být pole Datum vypršení aktivní. Všimněte si, že políčko Dočasná je aktivní, pokud je panel na obrazovce Konfigurace > Systém > Obecné (viz Záložka Obecné na straně 14) nakonfigurován pro návštěvnické karty. Typ karty je povinný údaj. Určuje Osobní identifikační číslo (PIN) držitele karty. Číslo PIN je nepovinný údaj; pokud je ale čtečka dveří nakonfigurována, aby vyžadovala identifikaci číslem PIN (viz Záložka Čtečka na straně 31), pak zde musíte číslo PIN pro držitele karty vytvořit. Číslo PIN má maximálně šest číslic. Odešle hlášení alarmu na monitorů alarmů, kdykoliv se karta s povoleným sledováním načte na čtečce. Tato funkce umožňuje sledovat pohyb držitele karty po objektu. Určuje datum, kdy se dočasná zaměstnanecká karta deaktivuje. Určuje, kolikrát je možné číst kartu na čtečce karet, ke které má platný přístup. Stanovte limit počtu použití jako počet přístupů, které mohou být uděleny. Poskytuje uživatelsky definované pole. Více informaci o definici tohoto pole pro šablonu Přidání nové karty najdete v části Konfigurace systému, strana 11. Poskytuje uživatelsky definované pole. Více informaci o definici tohoto pole pro šablonu Přidání nové karty najdete v části Konfigurace systému, strana

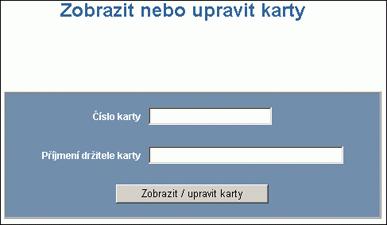

59 Údržba karet Zobrazení a úprava karet Tuto funkci použijte k zobrazení a úpravě konkrétních karet. Klepnutím na možnost Karty > Data karet zobrazíte obrazovku vyhledávání, se kterou můžete najít a zobrazit konkrétní karty. Obrázek 2-18: Karty > Data karet Obrazovka Zobrazit nebo upravit karty umožňuje: Zobrazit karty vyhledáním podle jednoho z těchto klíčů: Číslo karty Příjmení držitele karty Upravovat zobrazené karty Kroky: 1. Zadejte hodnotu kteréhokoli z vyhledávacích klíčů (číslo karty nebo příjmení držitele karty). 2. Klepněte na tlačítko Zobrazit/upravit karty. Zobrazí se karty stanovené v kroku Pro vyplnění polí karet použijte popisy polí uvedené v tabulce Tabulka 2-8 na straně 48 a klepněte na tlačítko Odeslat změny: Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 49

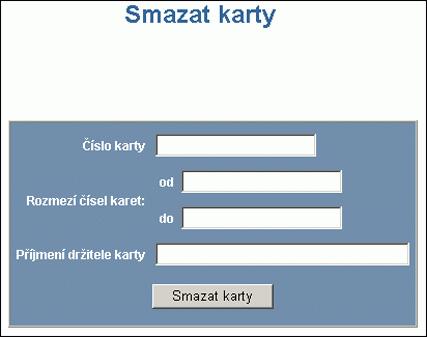

60 Údržba karet Mazání karet Po klepnutí na možnost Karty > Smazat karty se zobrazí obrazovka Smazat karty: Obrázek 2-19: Karty > Smazat karty Obrazovka Smazat karty umožňuje: Smazat karty získané podle jednoho z těchto klíčů: Číslo karty Rozmezí čísel karet Příjmení držitele karty Kroky: 1. Zadejte hodnotu kteréhokoli z vyhledávacích klíčů (číslo karty, rozmezí čísel karet nebo příjmení držitele karty). 2. Klepnutím na tlačítko Smazat karty se smažou všechny karty odpovídající vyhledávacímu klíči, který jste zadali. 3. Klepnutím na tlačítko OK po zobrazení výzvy kartu smažete. 50

61 Údržba karet Zobrazení zpráv Tuto funkci použijte k zobrazení zprávy všech karet a dat karet. Karty můžete zobrazit buď podle příjmení držitele karty nebo podle čísla karty. Po klepnutí na možnost Karty > Zprávy se zobrazí obrazovka Zprávy o kartách. Obrazovka Zprávy o kartách umožňuje: Zobrazit záznamy karet podle příjmení držitele karty. Zobrazit záznamy karet podle čísel karet. Kroky: 1. Klepnutím na záložku Podle příjmení zobrazte záznamy karet seřazené podle příjmení držitele karty. 2. Po klepnutí na záložku Podle čísla se zobrazí záznamy karet seřazené podle čísla karty. 3. Pro porozumění záznamům karet použijte popisy uvedené v následující tabulce (více informací o datech karet najdete v části Přidávání nových karet na straně 47): Tabulka 2-9: Karty > Popisy polí zpráv Pole Příjmení Jméno Číslo karty Site kód PIN Přístupová úroveň Typ Dočasné Datum aktivace Popis Zobrazuje příjmení držitele karty. Zobrazuje křestní jméno držitele karty. Zobrazuje číslo karty. Zobrazuje číslo site kódu. Site kód je uživatelem definovaný název, který označuje pracoviště nebo lokaci, kam má držitel karty přístup. Více informací o site kódech v části Záložka Site kódy na straně 21. Název site kódu přiřazeného číslu site kódu zjistíte klepnutím na položku Konfigurace > Systém > Site kódy, kterým zobrazíte záložku Site kódy. Zobrazuje Osobní identifikační číslo (PIN) držitele karty. Číslo PIN má maximálně šest číslic. Zobrazuje přístupovou úroveň nakonfigurovanou pro držitele karty. Přístupová úroveň určuje časovou zónu nebo časový plán, během kterého může být držiteli karty udělen přístup do konkrétních dveří. Více informací o přístupových úrovních v části Konfigurace Přístupových úrovní na straně 45. Definované časy přístupové úrovně zjistíte klepnutím na možnost Konfigurace > Přístupové úrovně a zobrazením obrazovky Konfigurace přístupové úrovně. Zobrazuje typ karty. Typ karty určuje, jestli je držitel karty nakonfigurován jako supervizor (Supervizor), zaměstnanec (Zaměstnanec) nebo osoba VIP (VIP) či jako kombinace těchto typů. Označuje (zatržením), že karta je dočasnou kartou. Zobrazuje datum, kdy byla karta aktivována. Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 51

62 Konfigurace záložky Další I/O a Grupy Tabulka 2-9: Karty > Popisy polí zpráv (pokračování) Pole Datum vypršení Limit použití Stav APB Poznámka 1 Poznámka 2 Popis Zobrazuje datum, kdy bude karta automaticky deaktivována. Označuje, kolikrát bude kartě udělen přístup. Označuje, jestli je na kartě povolen anti-passback či nikoli. Zobrazuje informační text, který může být zadaný do pole Poznámka 1. Zobrazuje informační text, který může být zadaný do pole Poznámka Konfigurace záložky Další I/O a Grupy Panel NetAXS poskytuje až 14 vstupů a osm výstupů. Dva vstupy a čtyři výstupy jsou další vstupy a výstupy, protože je lze použít pro jiné funkce než ovládání a sledování dveří. Tento oddíl vysvětluje způsob konfigurování těchto dalších vstupů, výstupů a grup (pro pulz a časovou zónu) Záložka Vstupy Tato záložka umožňuje konfigurovat další vstupní zařízení na vstupech 13 a 14 na svorkovnici 8 a na vstupech na návazných deskách NX4IN připojených ke svorkovnici 10. Vstupy návazných modulů jsou číslované 25 až 96. Poznámka: Panel NetAXS podporuje dva typy desek návazných modulů: NX4IN Poskytuje 32 vstupů a žádné výstupy. NX4OUT Poskytuje dva vstupy a 16 výstupů. Panel NetAXS podporuje maximálně šest desek návazných modulů dvě desky NX4IN a čtyři desky NX4OUT. Modul NX4IN má 32 volitelně vyvážených vstupů se čtyřmi stavy s omezením odporu na 2,2 kiloohm. Modul NX4OUT má dva volitelně vyvážené vstupy a 16 reléových výstupů SPDT; každý ze vstupů má omezení odporu na 2,2 kiloohm. Každá deska je nakonfigurována s jedinečnou adresou na záložce Konfigurace > Systém > Návazné moduly (viz Záložka Návazné moduly na straně 23). Na panelech s interním zdrojem napájení vyvolává vstup Výpadek napájení alarm, pokud dojde ke ztrátě primárního napájení oznámeného napájecím zdrojem. Vstup Panel Tamper vyvolává alarm, pokud skříň NetAXS byla otevřena. Vstupy Návazné moduly jsou k dispozici na obecné použití. Poznámka: Pro obecné použití je možné nakonfigurovat také vstupy Výpadek napájení a Panel Tamper, pokud se rozhodnete nezapojovat je, aby zjišťovaly stav napájení a narušení. 52

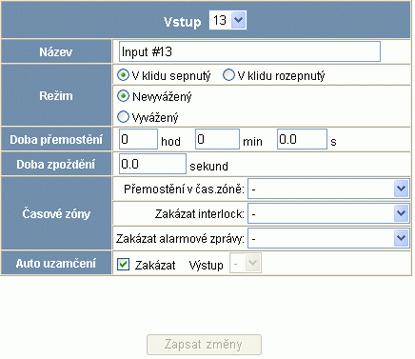

63 Konfigurace záložky Další I/O a Grupy Po klepnutí na možnost Vstupy se zobrazí obrazovka Vstupy: Obrázek 2-20: Konfigurace > Další I/O a Grupy > záložka Vstupy Záložka Vstup umožňuje: Konfigurovat režim, dobu zpoždění a časové zóny pro další vstup (vstup 13 a vstup 14). Konfigurovat režim, dobu přemostění, dobu zpoždění, časové zóny a auto uzamčení pro vstupy návazných modulů poskytovaných vstupními/výstupními deskami návazných modulů (NX4IN a NX4OUT). Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 53

64 Konfigurace záložky Další I/O a Grupy Kroky: Ke konfiguraci dalších vstupů panelu a návazných modulů použijte popisy v následující tabulce: Tabulka 2-10: Konfigurace > Další I/O a Grupy > Popisy polí záložky Vstupy Nastavení Název Režim Doba přemostění Doba zpoždění Časové zóny Auto uzamčení Popis Zadejte jedinečný název pro identifikaci zařízení. V klidu sepnutý Určuje, že klidovým stavem vstupu je uzavřená smyčka. V klidu rozepnutý Určuje, že klidovým stavem vstupu je otevřená (přerušená) smyčka. Nevyvážený Určuje, že vstup nemá připojené žádné vyvažovací odpory pro detekci neoprávněné manipulace. Vyvážený Určuje, že vstup využívá pro detekci sabotáže (neoprávněné manipulace) vyvažovací odpory. Určuje dobu, po kterou budou vstupy přemostěny neboli deaktivovány. Maximální počet hodin je 1. Pokud je pole hodin prázdné, je maximální počet minut 59. Pokud je do pole hodin zadáno 1, je maximální počet minut 45. Součet všech tří jednotek vytváří dobu přemostění. Všimněte si, že sekundy můžete vyjádřit i v desetinách sekundy. Určuje dobu, po kterou musí vstup zůstat v novém stavu před vyvoláním alarmu. Pokud se například stav Normální změní na Alarm, musí zůstat ve stavu Alarm po dobu pěti sekund, než se alarm vyvolá. Přemostění v čas. zóně Určuje dobu, po kterou bude vstup přemostěn. Zakázat interlock Určuje dobu, po kterou bude zakázána naprogramovaná akce na tomto vstupu z jiného bodu. Zakázat alarmové zprávy Určuje dobu, po kterou nebude vstup vyvolávat žádné alarmy. Způsobí okamžité uzamčení dveří, jakmile se po jejich otevření vrátí vstup do klidového stavu. Když se přiřazený vstup vrátí do normálního stavu, výstupní relé, které řídí zámek dveří se rozpojí, místo toho, aby zůstalo po zbývající dobu pulzu sepnuto. Auto uzamčení povolíte odškrtnutím políčka Zakázat a volbou přiřazeného výstupu v rozevíracím seznamu. 54

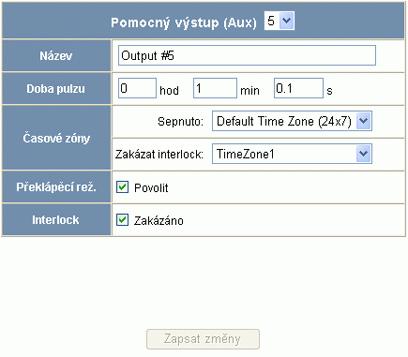

65 Konfigurace záložky Další I/O a Grupy Záložka Výstupy Tato záložka umožňuje konfigurovat čtyři pomocné výstupy NetAXS (výstupy 5 až 8), které jsou fyzicky umístěné na desce panelu, a výstupy návazných deskách NX4IN připojených ke svorkovnici 10. Panel NetAXS podporuje maximálně čtyři desky NX4OUT a každá deska poskytuje dva vstupy a 16 výstupů. Výstupy návazných modulů jsou číslované od 17 do 80. Po klepnutí na možnost Výstupy se zobrazí obrazovka Pomocný výstup (Aux) pro vestavěné výstupy: Obrázek 2-21: Konfigurace > Další I/O a Grupy > záložka Výstupy Záložka Výstupy umožňuje: Konfigurovat následující položky pro každý z pomocných výstupů -- na desce panelu i návazných modulech: Název Doba pulzu Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 55

66 Konfigurace záložky Další I/O a Grupy Kroky: Ke konfiguraci všech výstupních zařízení použijte popisy v následující tabulce: Tabulka 2-11: Konfigurace > Další I/O a Grupy > záložka Výstupy > Pole Nastavení Název Doba pulzu Časové zóny Překlápěcí režim Interlock Popis Zadejte jedinečný název pro identifikaci zařízení. Stanovuje dobu, po kterou bude zařízení předpokládat vybuzený stav. Například určuje, jak dlouho bude znít siréna nebo jak dlouho zůstane uvolněna západka zámku dveří. Maximální počet hodin je 1. Pokud je pole hodin prázdné, je maximální počet minut 59. Pokud je do pole hodin zadáno 1, je maximální počet minut 45. Součet všech tří jednotek vytváří dobu pulzu. Všimněte si, že sekundy můžete vyjádřit i v desetinách sekundy. Definuje dobu, po kterou budou vstupy, výstupy, grupy, čtečky, přístupové úrovně a karty spínány či rozpínány, povolovány či zakazovány bude výstup buď trvale sepnut (parametr Sepnuto) nebo po kterou nebude aktivní nastavený interlock (parametr Zakázat interlock).. Vybráním této možnosti se relé trvale přepíná do opačného stavu relé buď platnou kartou, interlockem nebo ručním pulzem. Umožňuje zakázat interlock neboli naprogramovanou interakci mezi dvěma body. 56

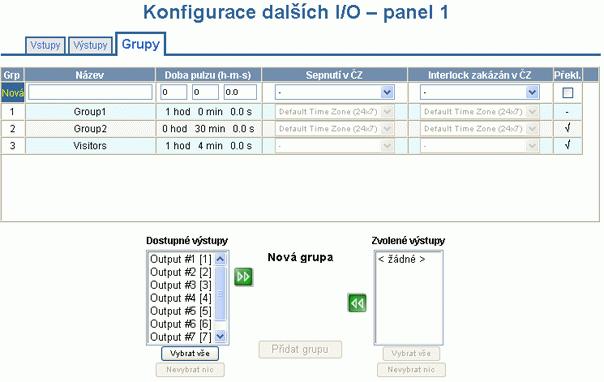

67 Konfigurace záložky Další I/O a Grupy Záložka Grupy Tato záložka umožňuje konfiguraci skupin výstupů, tzv. grup. Můžete chtít například, aby skupina sirén ve vašem objektu zněla po stejnou dobu a byla povolena či zakázána podle stejného plánu či časové zóny. Můžete chtít, aby skupina dveří byla spínána či rozepínána během stejné časové zóny. Webový server NetAXS podporuje až 64 takových grup. Po klepnutí na možnost Grupy se zobrazí obrazovka Grupy: Obrázek 2-22: Konfigurace > Další I/O a Grupy > záložka Grupy Záložka Grupy umožňuje: Přiřadit kterékoli z osmi výstupních relé panelu k jedné či více grupám. Konfigurovat následující položky pro každou grupu: Doba pulzu Sepnutí v ČZ (Časová zóna) Interlock zakázán v ČZ (Časová zóna) Překlápění Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 57

68 Konfigurace záložky Další I/O a Grupy Kroky: Ke konfiguraci všech grup použijte popisy v následující tabulce: Tabulka 2-12: Konfigurace > Další I/O a Grupy > Popisy polí záložky Grupy Nastavení Název Doba pulzu Sepnutí v ČZ Interlock zakázán v ČZ Překlápění Popis Zadejte jedinečný název grupy. Stanovuje dobu, po kterou bude zařízení předpokládat vybuzený stav. Například určuje, jak dlouho bude houkat siréna nebo jak dlouho zůstane uvolněný zámek dveří. Maximální počet hodin je 1. Pokud je pole hodin prázdné, je maximální počet minut 59. Pokud je do pole hodin zadáno 1, je maximální počet minut 45. Součet všech tří jednotek vytváří dobu pulzu. Všimněte si, že sekundy můžete vyjádřit i v desetinách sekundy. Nastavuje dobu, po kterou je grupa výstupních relé automaticky sepnuta. Určuje dobu, po kterou bude zakázán interlock, který řídí výstupy grupy. Přepíná stav výstupů mezi stavy sepnuto a rozepnuto při každé aktivaci (použití karty / kódu, interlock nebo ruční pulz). 58

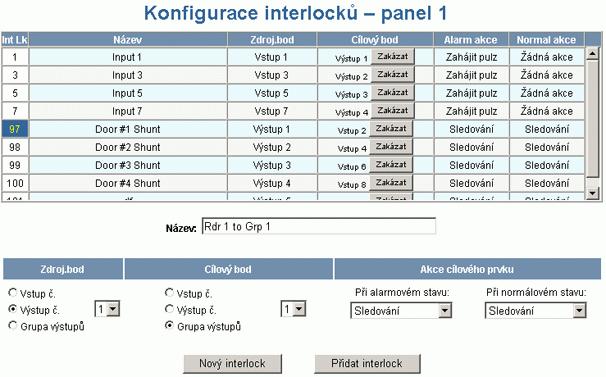

69 Konfigurace interlocků 2.8 Konfigurace interlocků Interlock je programované propojení mezi dvěma body. Interlock způsobí, že se vstup, výstup nebo grupa výstupů budou chovat stanoveným způsobem, pokud jiný vstupní bod, vstup, výstup nebo grupa změní svůj stav. Akce vyvolaná na zdrojovém bodě vyvolá nastavenou reakci na bodě cílovém na stejném panelu nebo připojené desce návazného modulu. Například pokud detektor pohybu (vstup) zjistí pohyb, aktivuje sirénu (výstup). Po klepnutí na možnost Interlocky se zobrazí obrazovka Konfigurace interlocků: Obrázek 2-23: Konfigurace > Interlocky Obrazovka Interlocky umožňuje: Vytvářet, upravovat a mazat interlocky. Povolovat či zakazovat existující interlocky. Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 59

70 Konfigurace interlocků Kroky při vytváření interlocku: 1. Po klepnutí na tlačítko Nový interlock se zobrazí obrazovka. 2. Ke konfiguraci interlocku použijte popisy v následující tabulce: Tabulka 2-13: Konfigurace > Interlocky > Popisy polí Prvek interlocku Zdrojový bod Cílový bod Akce cílového prvku Popis Stanovuje vstup, výstup nebo grupu výstupů, jejichž změna stavu způsobí reakci na jiném vstupu, výstupu nebo grupě. Ke stanovení čísla vstupu, výstupu nebo grupy použijte také rozevírací seznam. Stanovuje vstup, výstup nebo grupu výstupů, která bude reagovat na změnu stavu zdrojového bodu. Ke stanovení čísla vstupu, výstupu nebo grupy použijte také rozevírací seznam. Při alarmovém stavu Určuje akci cílového bodu, pokud dojde ke změně stavu zdrojového bodu na alarmový stav. Akci vyberte z rozevíracího seznamu Při alarmovém stavu. Při normálovém stavu Určuje akci cílového bodu, pokud dojde ke změně stavu zdrojového bodu na klidový (normálový) stav. Akci vyberte z rozevíracího seznamu Při normálovém stavu. 3. Klepnutím na tlačítko Přidat interlock vytvoříte interlock. Kroky při úpravě interlocku: 1. Ve sloupci Int Lk klepněte na číslo interlocku, který chcete upravit. 2. Klepněte na tlačítko Nový interlock. 3. K vytvoření požadovaných úprav v prázdných polích Zdrojový bod, Cílový bod a Akce cílového bodu u vybraného interlocku použijte popisy ve výše uvedené tabulce. 4. Klepnutím na tlačítko Přidat interlock úpravu dokončíte. Kroky potřebné ke smazání interlocku: 1. Ve sloupci Int Lk klepněte na číslo interlocku, který chcete smazat. 2. Po klepnutí na tlačítko Odstranit se zobrazí obrazovka Odstranit interlock a klepnutím na tlačítko OK se mazání dokončí. Kroky při povolování/zakazování interlocku: 1. Interlock povolíte klepnutím na tlačítko Povolit. 2. Interlock zakážete klepnutím na tlačítko Zakázat. 60

71 Konfigurace uživatelů 2.9 Konfigurace uživatelů Uživatel je osoba, která bude používat softwarové rozhraní NetAXS v jedné či více následujících rolích: Operátor Monitoruje provoz systému. Uživatel Operátor může provádět tyto úlohy: Zobrazovat stav I/O, alarmy, události a databázi karet panelu. Vyslat pulz/přemostit body I/O. Potvrdit alarmy. Vytvářet zprávy. Služba Poskytuje služby diagnostiky a podpory pro systém NetAXS. Uživatel Služba může provádět tyto úlohy: Zobrazovat stav I/O, alarmy, události, databázi karet a konfigurace panelu. Vyslat pulz/přemostit body I/O. Potvrdit alarmy. Vytvářet zprávy. Přidávat, upravovat a mazat karty. Administrátor Konfiguruje systém NetAXS. Administrátor může provádět všechny úlohy: Zobrazovat stav I/O, alarmy, události, databázi karet a konfigurace panelu. Vyslat pulz/přemostit body I/O. Potvrdit alarmy. Vytvářet zprávy. Přidávat, upravovat a mazat karty. Upravovat všechny konfigurace panelu (I/O, čtečky, formáty karet, site kódy, sítě, skupiny, interlocky, čas panelu, svátky, časové zóny, přístupové úrovně a uživatele). Provádět nahrání a stažení firmwaru. Spravovat uživatelské účty (vytvářet, mazat, aktualizovat). Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 61

72 Konfigurace uživatelů Po klepnutí na možnost Uživatelé se zobrazí obrazovka Konfigurace uživatele: Obrázek 2-24: Konfigurace > Uživatelé Obrazovka Konfigurace uživatele umožňuje: Vytvářet uživatele. Upravovat uživatele. Mazat uživatele. Povolovat a zakazovat uživatelský účet. Zobrazovat aktuální stav přihlášení uživatele, jestli je přihlášen nebo odhlášen. Kroky při vytváření uživatele: 1. Do pole Název zadejte jméno uživatele (minimálně pět znaků). 2. Do pole Heslo zadejte jedinečné heslo (minimálně pět znaků). Již použité heslo nebude přijato. 3. V poli Typ účtu vyberte typ. 4. Vyberte Stav účtu: Povoleno Aktivuje uživatelský účet (uživatel se může přihlásit). Zakázáno Deaktivuje uživatelský účet (uživatel se nemůže přihlásit). 5. Z rozevíracího seznamu vyberte Předvolbu jazyka pro uživatele: 6. Klepněte na tlačítko Přidat uživatele. 62

73 Konfigurace uživatelů Kroky při úpravě uživatele: 1. V poli Uživatelské jméno klepněte na jméno uživatele, kterého chcete upravit. 2. Změňte název, heslo, typ účtu, stav účtu nebo předvolbu jazyka. 3. Klepněte na tlačítko Upravit. Kroky potřebné ke smazání uživatele: 1. Ve sloupci Uživatelské jméno klepněte na uživatelský účet, který chcete smazat. 2. Klepněte na tlačítko Odstranit. 3. Klepnutím na tlačítko OK po zobrazení výzvy uživatelský účet smažete. Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 63

74 Konfigurace uživatelů 64

75 Konfigurace prostřednictvím systému WIN-PAK 3 V této kapitole Přehled 65 Přidání nového panelu NetAXS Přehled Tato kapitola vysvětluje konfigurační funkce panelu NetAXS přístupné prostřednictvím průvodce Quick Start Wizard (QSW) v systémech WIN-PAK 2005, WIN-PAK PRO 2005, WIN-PAK SE a WIN-PAK PE. Průvodce QSW vytváří volby ADV a přidává panel do Mapy řízení a přístupové úrovně Master. Tyto funkce smí používat pouze administrátor systému NetAXS nebo servisní personál. Poznámky: Systém WIN-PAK 2.0, verze 4, používá ke konfiguraci panelu NetAXS stejné kroky, jaké jsou uvedeny uvedené v této kapitole; obrazovky ovšem nejsou přesně stejné. Panel NetAXS není možno přidávat k systémům WIN-PAK PRO Verze 4 nebo starší. Při instalaci nové lokality nebo při přidávání k stávající lokalitě, řiďte se postupy v této kapitole, jako byste přidávali panel N-1000-IV-X. Jedinou výjimkou v tomto ohledu je, že panel NetAXS nepodporuje použití převodníku C-100-A1 (instalace využívající proudovou 20mA smyčku). Proto když vyberete typ Linka, bude jediným podporovaným typem 485 ACK<-NAK. Typ Přímo je vyhrazen pro zařízení NS2P; zařízení C-100 není podporováno. Pokud je panel NetAXS nakonfigurovaný jako panel Gateway, zobrazí se v systému WIN-PAK jako zařízení N-485-PCI nebo N-485-HUB. Při používání panelu NetAXS jako Gateway byste neměli přidávat panely N-1000/PW-2000 jako další panely na sběrnici připojené ke gateway NetAXS. Gateway NetAXS je navržena pro účinnější komunikace s návaznými moduly než jaké mohou být podporovány panely N-1000/PW2000. Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 65

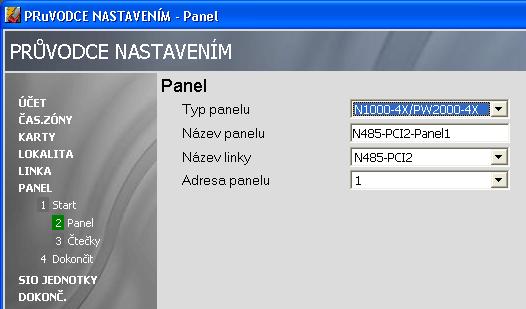

76 Konfigurace prostřednictvím systému WIN-PAK Přidání nového panelu NetAXS Komunikační rychlost panelu Gateway NetAXS se nastavuje pomocí webového serveru NetAXS (pokyny jsou v části Jednotka pro řízení přístupu NetAXS Instalační příručka). Pokud nastavíte v průvodci QSW Typ linky na 485 ACK-NAK, definujete komunikační rychlost jako 19,2 kilobitů za sekundu. Tato komunikační rychlost a komunikační rychlost panelu si musí odpovídat, aby komunikace probíhala správně. U systémů WIN-PAK SE nebo WIN-PAK PE můžete nastavit komunikační rychlost zařízení N-485 na 115 kilobitů za sekundu, abyste dosáhli optimálního výkonu. 3.2 Přidání nového panelu NetAXS Pokud chcete přidat panel NetAXS vytvořte nejprve panel v Průvodci nastavením WIN-PAK a potom dokončete konfiguraci ručně pomocí volby Konfigurace panelu v Mapě zařízení WIN-PAKu Vytváření panelu s Průvodcem nastavením Nový panel přidejte výběrem jeho linky a konfigurací následujících položek z obrazovky Průvodce nastavením - Panel: Typ panelu (z rozbalovacího seznamu vyberte N1000-4X/PW2000-4X) Název panelu (linka [číslo linky]-panel [adresa panelu] Adresa panelu (Vyberte z rozbalovacího seznamu) Obrázek 3-1: Průvodce nastavením Obrazovka Panel Poznámka: Každý panel na komunikační lince musí mít jedinečnou adresu. Adresa musí odpovídat adrese, která je nastavená přepínači DIP na panelu. Po přidání panelu NetAXS panel pomocí průvodce QSW musíte aktualizovat interlocky čtečky a vstupu, aby odpovídaly výchozímu zapojení panelu NetAXS. Pokračujte krokem Konfigurace panelu ručně na straně 67 a proveďte nezbytné změny. 66

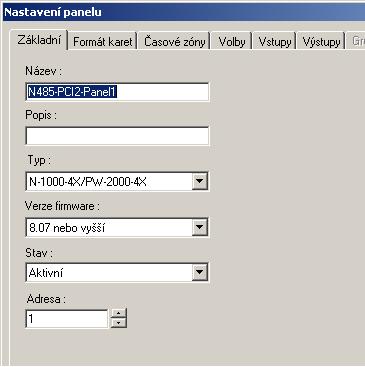

77 Konfigurace prostřednictvím systému WIN-PAK Přidání nového panelu NetAXS Konfigurace panelu ručně K dokončení konfigurace panelu NetAXS ručně použijte obrazovku WIN-PAK Nastavení panelu (z mapy zařízení). Konfigurace panelu NetAXS podporuje všechny možnosti dostupné v okně Nastavení panelu, s výjimkou těch uvedených jinde v tomto oddílu. Poznámka: Panel NetAXS není možné inicializovat z mapy řízení WIN-PAK, dokud neprovedete všechny kroky v tomto oddíle. Pokud k ručnímu přidání panelu NetAXS použijete mapu zařízení, přidejte ho, jako by se jednalo o panel N-1000-IV-X. 1. Na obrazovce WIN-PAK Nastavení panelu zobrazte záložku Základní. Pole Název, Popis a Typ obsahují položky zadané v Průvodci nastavením: Obrázek 3-2: Obrazovka WIN-PAK Nastavení panelu Záložka Základní 2. U zbývajících polí zadejte následující volby: Verze firmware 8.07 nebo vyšší. Stav Aktivní. Adresa Vyberte příslušné číslo panelu. Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 67

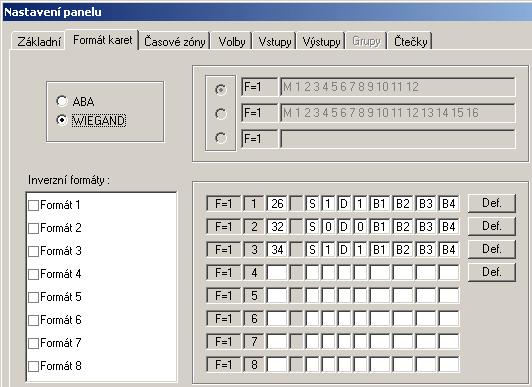

78 Konfigurace prostřednictvím systému WIN-PAK Přidání nového panelu NetAXS 3. Přidejte ADV. 4. Klepněte na tlačítko OK. 5. Zobrazte a vyplňte záložku Formáty karet: Obrázek 3-3: Obrazovka Nastavení panelu WIN-PAK záložka Formát karet 68

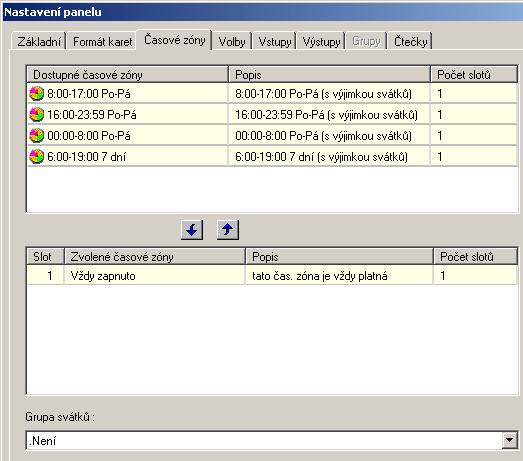

79 Konfigurace prostřednictvím systému WIN-PAK Přidání nového panelu NetAXS 6. Zobrazte a upravte nastavení na záložce Časové zóny: Obrázek 3-4: Obrazovka Nastavení panelu WIN-PAK záložka Časové zóny Poznámka: U panelu NetAXS jsou podporovány všechny časové zóny a svátky. Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 69

80 Konfigurace prostřednictvím systému WIN-PAK Přidání nového panelu NetAXS 7. Zobrazte a případně upravte nastavení na záložce Volby: Obrázek 3-5: Obrazovka Konfigurace panelu WIN-PAK záložka Volby Poznámky: U panelu NetAXS jsou podporovány všechny volby kromě speciální volby U. Při používání skupin musíte zaškrtnout obě desky AEP v poli Volby hardware. Deska NX4OUT funguje jako dvě desky AEP-3 a poskytuje výstupy 17 až 32. Můžete vybrat možnost Keypads; panel NetAXS ale maticové klávesnice (např. KP-10, KP-12 nebo PR-PROXPRO-K2) nepodporuje. Mezi podporované čtečky patří PR-PROXPRO-K (čtečky a klávesnice řady HU/5355AGK000 a OT35xx a OT36xx. 70

81 Konfigurace prostřednictvím systému WIN-PAK Přidání nového panelu NetAXS 8. Po klepnutí na tlačítko Pro experty se zobrazí obrazovka Speciální volby. Zde vyberte požadované speciální volby. Všimněte si, že u panelu NetAXS není podporována speciální volba U. 9. Zobrazte a vyplňte záložku Vstupy: Pokud používáte ke sledování stavu dveří nebo aktivaci požadavku na odchod vstupy NetAXS, potom musíte znovu přiřadit interlocky, jak je uvedeno níže. Pokud pro stav dveří nebo odchodové tlačítko nepoužíváte vstupy panelu, je pouze třeba interlocky zrušit. Všimněte si, že pokud nezrušíte výchozí interlocky desky N-1000-IV, dojde při inicializaci panelu NetAXS k chybě. Všechny funkce záložky Vstupy jsou konfiguraci NetAXS k dispozici. K dispozici ale nejsou všechny vstupy a jejich výchozí funkce se změní. Panel NetAXS podporuje vstupy 1 až 14. Výchozí funkce jsou uvedené níže: U jejich výchozích hodnot se předpokládá, že jsou nulové, pokud není uvedeno jinak. Interlocky je třeba změnit. Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 71

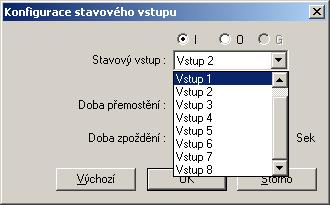

82 Konfigurace prostřednictvím systému WIN-PAK Přidání nového panelu NetAXS 10.K opětovnému přiřazení interlocků použijte následující postup: a. Zobrazte záložku Čtečky a poté konfigurační okno prvního vstupu. Vyberte možnost Žádné a poté klepněte na tlačítko OK. Tím se zruší všechny vstupní interlocky a doba přemostění se změní na 0. Tím se umožní, aby byl vstup patřičně předefinován pro použití s panelem NetAXS. b. Zopakujte předcházející krok u každého vstupu pro každou čtečku na této záložce. c. Po zrušení všech interlocků na všech vstupech pro každou čtečku znovu přiřaďte interlocky podle tabulky Tabulka 3-1 níže: Tabulka 3-1: Opětovná přiřazení interlocků pro panel NetAXS Interlock Funkce 1 Odchodové tlačítko pro Dveře 1 2 Spínač stavu dveří pro Dveře 1. Doba přemostění je 15 sekund. 3 Odchodové tlačítko pro Dveře 2. 4 Spínač stavu dveří pro Dveře 2. Doba přemostění je 15 sekund. 5 Odchodové tlačítko pro Dveře 3. 6 Spínač stavu dveří pro Dveře 3. Doba přemostění je 15 sekund. 7 Odchodové tlačítko pro Dveře 4. 8 Spínač stavu dveří pro Dveře 4. Doba přemostění je 15 sekund. 9 Čtečka 1 tamper/pomocné. 10 Čtečka 2 tamper/pomocné. 11 Čtečka 3 tamper/pomocné. 72

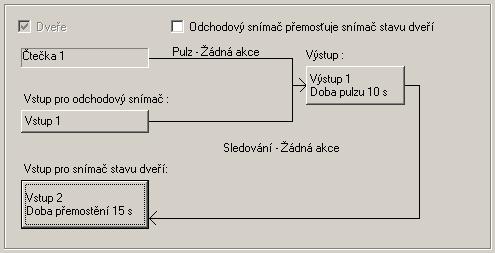

83 Konfigurace prostřednictvím systému WIN-PAK Přidání nového panelu NetAXS Tabulka 3-1: Opětovná přiřazení interlocků pro panel NetAXS (pokračování) Interlock Funkce 12 Čtečka 4 tamper/pomocné. 13 Primární stav napájení signalizace výpadku externího zdroje (nebo univerzální vstup). Jedná se také o alarm 17 primárního napájení systému, který podává zprávy pomocí ADV a nejde o hardwarový vstup. 14 Tamper (nebo univerzální vstup). Níže uvedené snímky obrazovek ukazují konfiguraci pro výchozí interlocky u samostatných dveří. Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 73

84 Konfigurace prostřednictvím systému WIN-PAK Přidání nového panelu NetAXS 11.Konfigurace panelu NetAXS pomocí systému WIN-PAK je nyní hotová. Konfigurace na záložkách Výstupy a Grupy je volitelná. 74

85 Sledování stavu panelu NetAXS 4 V této kapitole Přehled 75 Sledování alarmů 76 Sledování událostí 79 Sledování vstupů 82 Sledování výstupů 85 Sledování stavu systému Přehled Tato kapitola je určena pro operátora panelu NetAXS, který bude sledovat následující stavy panelu NetAXS : Alarmy Alarmy jsou události nebo systémové transakce, kterým byl přiřazen stav alarm. Patří mezi ně často takové události jako čtení neplatné karty nebo otevření dveří násilím. Události Události jsou zaznamenávané transakce systému NetAXS. Například načtení platné karty nebo počet přihlášených uživatelů. Vstupy Vstupy jsou terminály umístěné na panelu NetAXS ; vstupy jsou připojené ke vstupním zařízením, např. dveřnímu kontaktu pro sledování stavu dveří. Výstupy Výstupní relé jsou relé umístěná na panelu NetAXS, která jsou připojena k výstupním zařízením, např. zámku dveří. Systém Zde se zobrazují stavy aktuálního zaplnění a dostupné kapacity paměti. Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 75

86 Sledování stavu panelu NetAXS Sledování alarmů 4.2 Sledování alarmů Alarmy se zobrazují jako systémem generované zprávy, které mohou naznačovat, že je zapotřebí uživatelovy pozornosti. Poznámka: Z rozbalovací nabídky v pravém horním rohu jednotlivých záložek Alarmy můžete kartu nakonfigurovat tak, aby zobrazovala alarmy ve skupinách po 10, 25, 50 nebo 75. Po klepnutí na možnost Stav > Alarmy se zobrazí záložka Nepotvrzené alarmy: Obrázek 4-1: Záložka Stav > Alarmy > Nepotvrzené Poznámky: Po klepnutí na možnost Nejstarší se zobrazí jako první nejstarší alarmy, po klepnutí na možnost Poslední ty nejnovější. Klepnutím na možnost Starší se listuje seznamem. Zobrazí se vždy následující nejstarší skupina alarmů. Obrazovka Alarmy se dynamicky obnoví při vygenerování nových alarmů. 76

87 Sledování stavu panelu NetAXS Sledování alarmů Po klepnutí na záložku Potvrzené se zobrazí potvrzené alarmy: Obrázek 4-2: Záložka Stav > Alarmy > Potvrzené Následující tabulka popisuje informace zobrazené na záložkách Nepotvrzené alarmy i Potvrzené alarmy: Tabulka 4-1: Stav > Popisy polí Alarmy Záhlaví sloupce Potvrdit (pouze záložka Nepotvrzené) Datum/čas [ID] Datum/čas (ID) Název zařízení [ID] Popis Umožňuje vybrat jakýkoliv nebo všechny alarmy, které chcete potvrdit. Všimněte si, že potvrzení alarmu znamená pouze to, že jste potvrdili existenci alarmu. Potvrzení nutně neznamená, že byla podniknuta nějaká akce v návaznosti na alarm. Alarm potvrdíte zaškrtnutím políčka a klepnutím na tlačítko Pot. (Potvrdit vybrané alarmy).. Všimněte si, že všechny alarmy můžete označit či zrušit jejich označení zaškrtnutím či odškrtnutím políčka Vybrat/zrušit výběr všech zobrazených. Poskytuje datum a přesný čas, kdy byl alarm podle času panelu vyvolán. Označuje datum a čas, kdy byl alarm vyvolán. Označuje zařízení, které alarm vyvolalo. Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 77

88 Sledování stavu panelu NetAXS Sledování alarmů Tabulka 4-1: Stav > Popisy polí Alarmy (pokračování) Záhlaví sloupce LN PN Kód Popis Logické číslo zařízení jedinečný název či číslo dané zařízení vyvolávajícímu alarmy při konfiguraci zařízení v nabídce Konfigurace > Dveře. Fyzické číslo zařízení jedinečné číslo přiřazené zařízení na desce NetAXS. Označuje aktuální stav zařízení, které alarm vyvolalo. Mezi možné stavy mohou například patřit: Stav Normální Stav Alarm Stav Nedovřeno Karta nalezena Karta nenalezena Č. karty-pin/sc Identifikuje kartu. Jméno držitele karty Označuje příjmení držitele karty, který sepnul vstupní zařízení při vyvolání alarmu. 78

89 Sledování stavu panelu NetAXS Sledování událostí 4.3 Sledování událostí Na stránce Události se sledují události vyvolané panelem i webem. Například událostí panelu je čtení karty čtečkou. Příkladem události webu je přihlášení uživatele. Po klepnutí na možnost Stav > Události se zobrazí záložka Události panelu: Obrázek 4-3: Záložka Stav > Události > Panel Poznámky: Po klepnutí na možnost Nejstarší ve spodní části záložky se zobrazí jako první nejstarší události, po klepnutí na možnost Poslední ty nejnovější. Klepnutím na možnost Starší se listuje seznamem. Zobrazí se vždy následující nejstarší skupina událostí. Obrazovka Události se dynamicky obnoví při vyvolání nových událostí. Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 79

90 Sledování stavu panelu NetAXS Sledování událostí Následující tabulka popisuje informace zobrazené na záložce Události panelu: Tabulka 4-2: Stav > Události > Popisy polí záložky Panel Záhlaví sloupce Datum/čas [ID] Název zařízení [ID] LN PN Kód Popis Poskytuje datum a přesný čas, kdy byla událost podle názvu panelu vyvolána. Označuje zařízení, které událost vyvolalo. Logické číslo zařízení jedinečný název či číslo dané zařízení vyvolávajícímu události při konfiguraci zařízení v nabídce Konfigurace > Dveře. Fyzické číslo zařízení jedinečné číslo přiřazené zařízení na desce NetAXS. Stručně popisuje událost. Č. karty-pin/sc Identifikuje kartu. Jméno držitele karty Označuje příjmení držitele karty, který sepnul vstupní zařízení při vyvolání alarmu. 80

91 Sledování stavu panelu NetAXS Sledování událostí Po klepnutí na možnost Stav > Události > Web se zobrazí záložka webových událostí: Obrázek 4-4: Záložka Stav > Události > Web Poznámka: Počet aktivních uživatelů je uveden v levém horním rohu záložky. Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 81

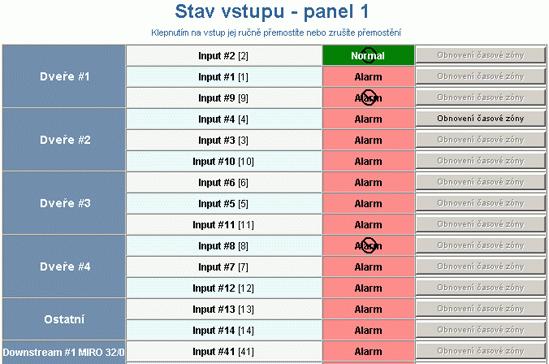

92 Sledování stavu panelu NetAXS Sledování vstupů 4.4 Sledování vstupů Panel NetAXS podporuje vstupy přiřazené dveřím, systémové vstupy panelu a pomocné vstupy. Vstupy přiřazené dveřím poskytují funkce odchodového tlačítka a tamper kontaktu, systémové vstupy panelu poskytují stavy selhání napájení a tamper a pomocné vstupy poskytují informace o vstupech z návazných modulů. Po klepnutí na možnost Stav > Vstupy se zobrazí obrazovka Stav vstupu: Obrázek 4-5: Stav > Vstupy Obrazovka Stav vstupu umožňuje: Zobrazit aktuální stav každého vstupu (Normální, Alarm, Přerušení, Zkrat, Přemostěný). Přemostit nebo zrušit přemostění jakéhokoliv vstupu. Pokud je vstup přemostěný, alarm se deaktivuje. To je způsob, kterým můžete vstupu umožnit udělení přístupu bez falešné signalizace alarmu. Výchozí stav vstupu je bez přemostění. Obnovit vstup na jeho nakonfigurovanou časovou zónu. Časová zóna je určené časové období, během kterého bude vstup přemostěn a alarm deaktivován. (viz Konfigurace správy časových údajů na straně 24). 82

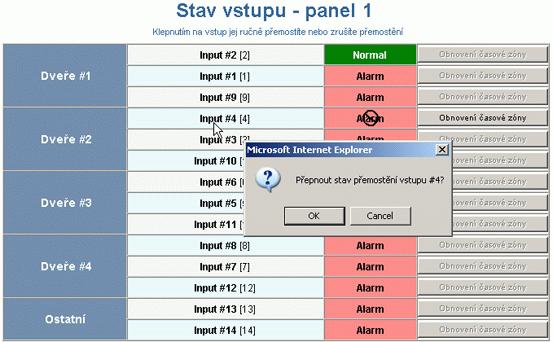

93 Sledování stavu panelu NetAXS Sledování vstupů Kroky: 1. Pokud chcete přemostit vstup nebo přemostění zrušit, klepněte na název vstupu a zobrazí se výzva. Klepnutím na tlačítko OK přemostění nebo zrušení přemostění dokončíte. Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 83

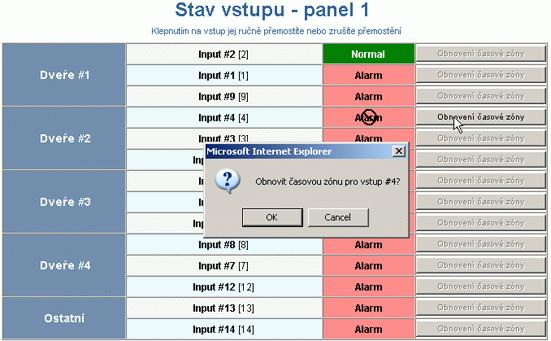

94 Sledování stavu panelu NetAXS Sledování vstupů 2. Pokud chcete obnovit vstup na stav přemostění podle jeho nakonfigurované časové zóny, klepněte na tlačítko Obnovení časové zóny vstupu a zobrazí se výzva. Klepnutím na tlačítko OK obnovení podle nakonfigurované časové zóny dokončíte. Poznámka: Obrazovka Stav vstupu se dynamicky obnovuje při změně stavu vstupu. 84

95 Sledování stavu panelu NetAXS Sledování výstupů 4.5 Sledování výstupů Výstup je výstupní zařízení, které mění svůj normální stav, je-li sepnuto, je na něj odeslán pulz nebo je řízeno časovou zónou. Například čtení platné karty na čtečce vyšle pulz výstupu pro zámek dveří. Zámek změní svůj klidový stav zamknuto na stav odemknuto a držitel karty otevře dveře. Panel NetAXS podporuje jeden výstup pro každé z jeho čtyř dveří. Panel také podporuje čtyři univerzální výstupy pro pomocná zařízení a 64 výstupů návazných modulů. Výstupy je možné nakonfigurovat jako samostatné výstupy (viz Záložka Výstupy na straně 38 a Záložka Výstupy na straně 55) nebo společně jako tzv. grupu výstupů ( Záložka Grupy na straně 57). Poznámka: Tlačítka Pulz a Obnovení časové zóny budou fungovat pouze tehdy, pokud výstup nebo skupina mají přiřazenou platnou dobu pulsu nebo časovou zónu. Po klepnutí na možnost Stav > Výstupy se zobrazí záložka Dveře/Pom./Další/Náv.mod. obrazovky Stav výstupu: Obrázek 4-6: Záložka Stav > Výstupy > Dveře//Pom./Další/Náv.mod. Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 85

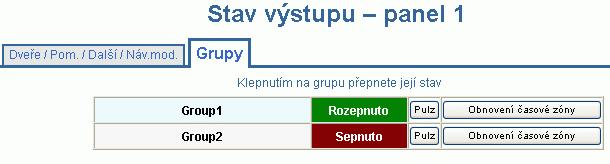

96 Sledování stavu panelu NetAXS Sledování výstupů Po klepnutí na možnost Stav > Výstupy > Grupy se zobrazí záložka Grupy obrazovky Stav výstupu: Obrázek 4-7: Záložka Stav > Výstupy > Grupy Záložka Stav výstupu umožňuje: Zobrazit aktuální stav všech výstupů na záložce Samostatný (Sepnuto nebo Rozepnuto). Zobrazit aktuální stav všech grup výstupů na záložce Grupy. Sepnout či rozepnout jakýkoliv výstup či grupu na neomezenou dobu. Vyslat pulz na jakýkoliv výstup. Tím se výstup nebo grupa sepne na nakonfigurovanou dobu (viz Záložka Výstupy na straně 38). Obnovit výstup na jeho nakonfigurovanou časovou zónu. Časová zóna je určené časové období, během kterého bude výstup sepnut. (viz Konfigurace správy časových údajů na straně 24). Kroky: 1. Pokud chcete výstup nebo grupu výstupů sepnout na neomezenou dobu, klepněte na tlačítko Rozepnuto. Zobrazí se výzva. Klepnutím na tlačítko OK změnu na Sepnuto dokončíte. Pokud chcete výstup nebo grupu výstupů rozepnout na neomezenou dobu, klepněte na tlačítko Sepnuto. Zobrazí se výzva. Klepnutím na tlačítko OK změnu na Rozepnuto dokončíte. 2. Pokud chcete na výstup nebo grupu výstupů vyslat pulz na nakonfigurovanou dobu, klepněte na tlačítko Pulz. Zobrazí se výzva. Klepnutím na tlačítko OK pulz spustíte. Všimněte si, že tlačítko Pulz bude zašedlé, pokud není žádný výstup připojen. 3. Standardní chování podle nakonfigurované časové zóny nastavíte klepnutím na tlačítko Obnovení časové zóny. Zobrazí se výzva. Klepnutím na tlačítko OK se časová zóna obnoví. Všimněte si, že tlačítko Obnovení časové zóny bude zašedlé, pokud není žádný výstup připojen. Poznámka: Obrazovka Stav výstupu se dynamicky obnovuje při změně stavu výstupu. 86

97 Sledování stavu panelu NetAXS Sledování stavu systému 4.6 Sledování stavu systému Tato funkce poskytuje základní sledování jiných objektů v systému NetAXS než jsou alarmy, události, vstupy a výstupy. Po klepnutí na možnost Stav > Systém se zobrazí obrazovka Stav systému: Obrázek 4-8: Stav > Systém Obrazovka Stav systému umožňuje: Zjistit stav následujících systémových objektů jiných než alarmy, události, vstupy a výstupy: Počet aktuálně nakonfigurovaných instancí objektu. Maximální počet instancí objektu, který je možno nakonfigurovat. Jednotka pro řízení přístupu NetAXS Uživatelská příručka, Dokument , revize A 87
