1 Řídicí technologie Tecomat Foxtrot zajímavé aplikace pro smart city ing. Jaromír Klaban, Teco a.s. Skutečně efektivní řízení energií Konference: Smart City v praxi IV , Brno

2 Teco a.s., Tecomat, Foxtrot, TC700 Teco a.s.: Název společnosti od roku 1993, s historií a předchůdci od Nové logo od 2013 Tecomat: Příjmení rodiny řídicích systémů/programovatelných automatů vyráběných od roku 1976: NS NS NS NS NS NS TC-600 TC TC-700 Foxtrot Foxtrot: Křestní jméno nejmladšího s rodiny Tecomat: Zavedený systém od roku 2007 Nejmenší a nejvýkonnější

3 Sto let v nové budově

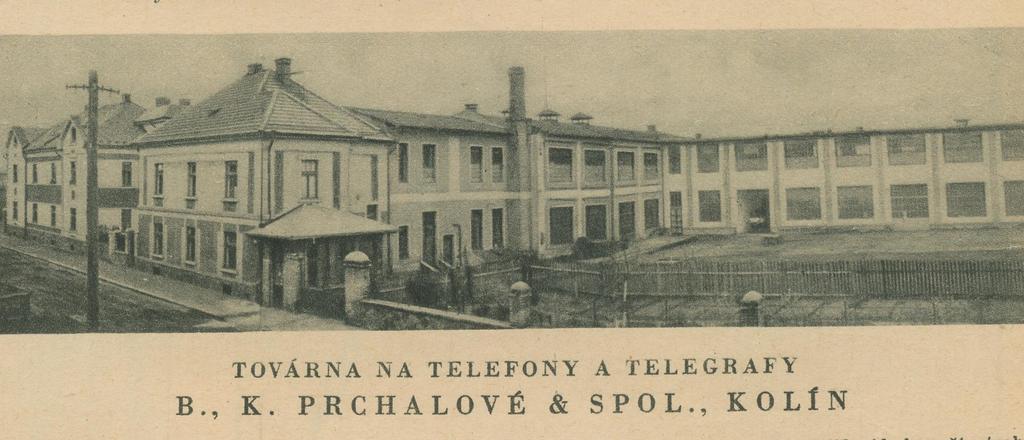

4 1922 První budova Modrý bod Založeno Bohuslav Prchal

5 1931 přestěhování do budovy na Havlíčkově 260

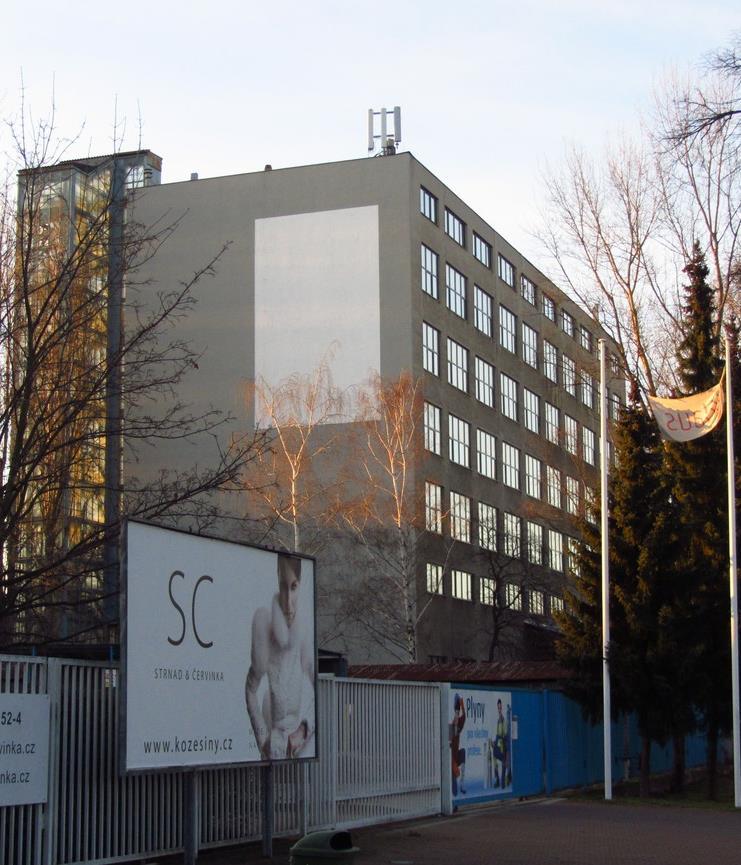

6 1975 Tesla - Montážní budova M Teco s.r.o Teco a.s. 2013

7 kde jsme se rozhodli prosperovat další čtvrtstoletí

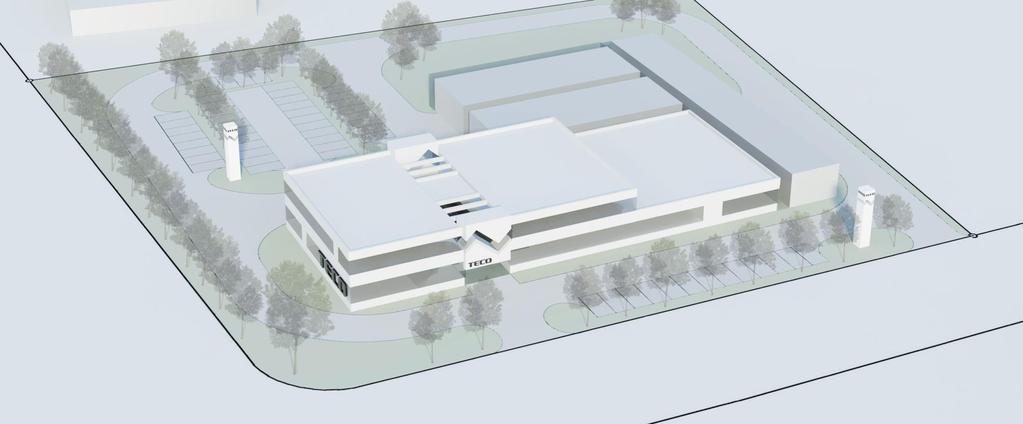

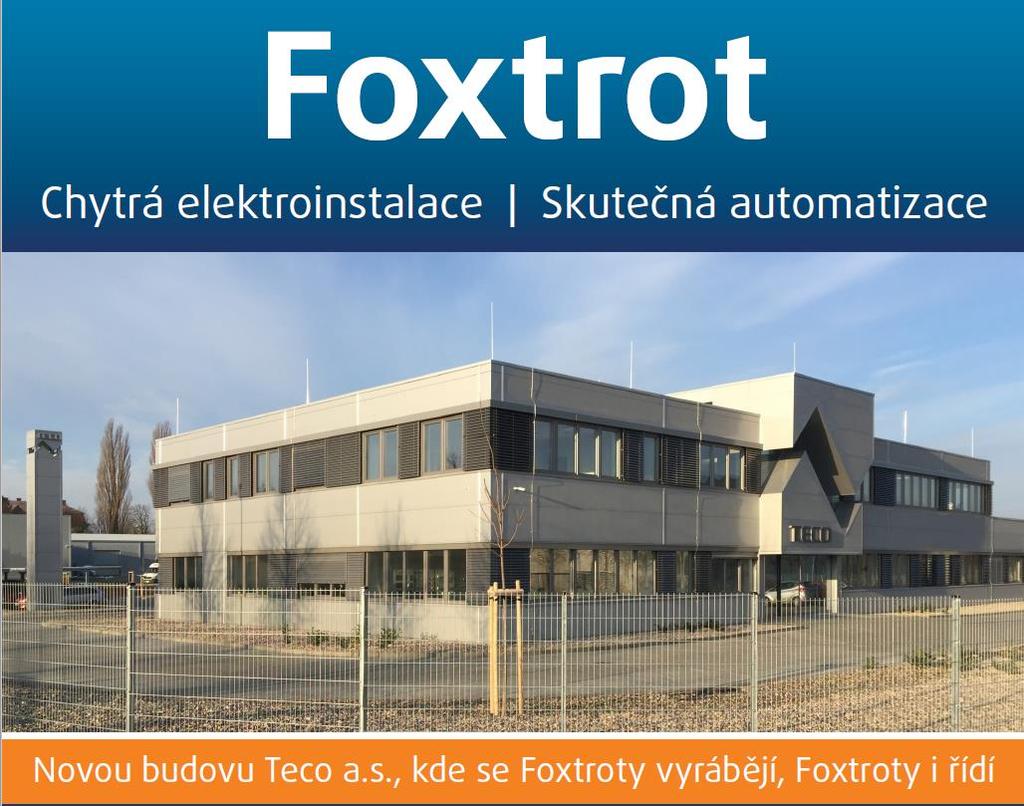

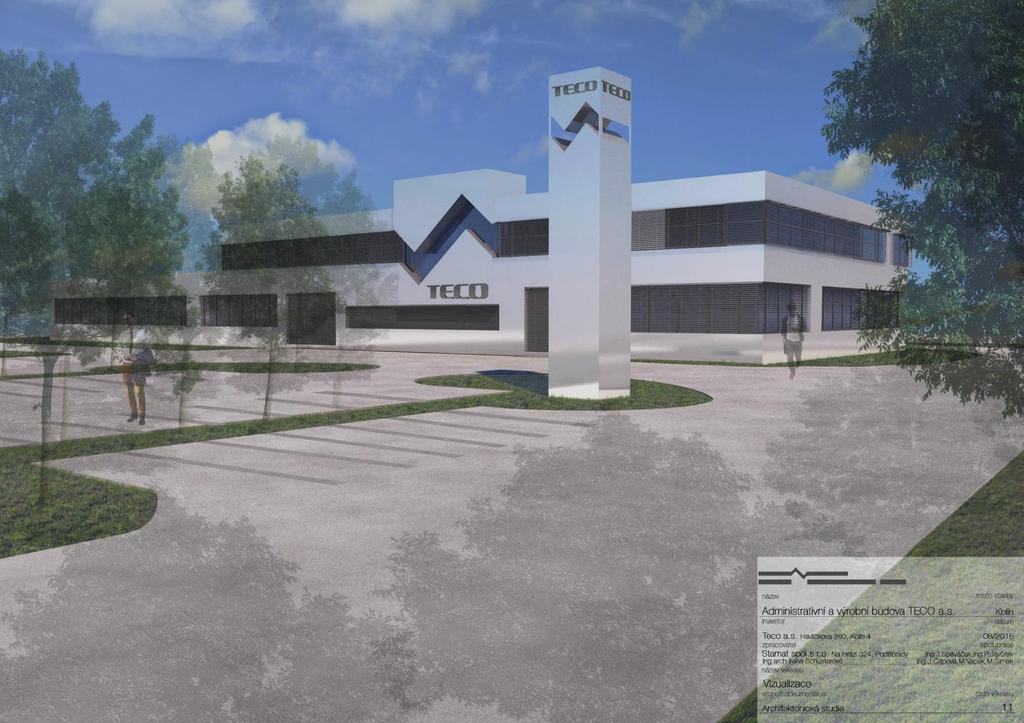

8 Od vizualizace březen 2017

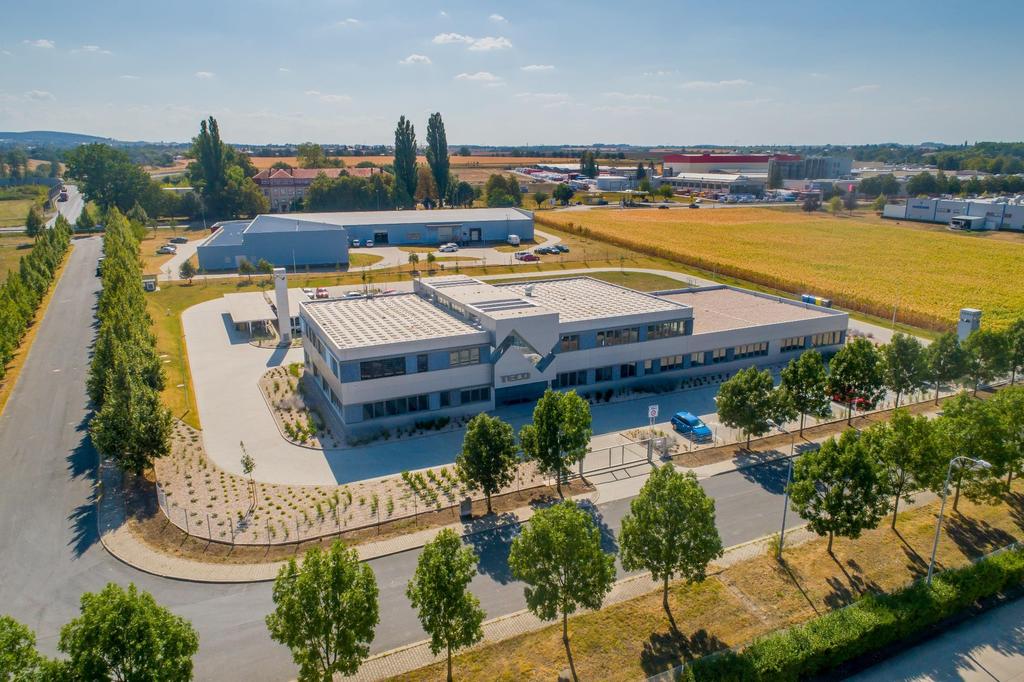

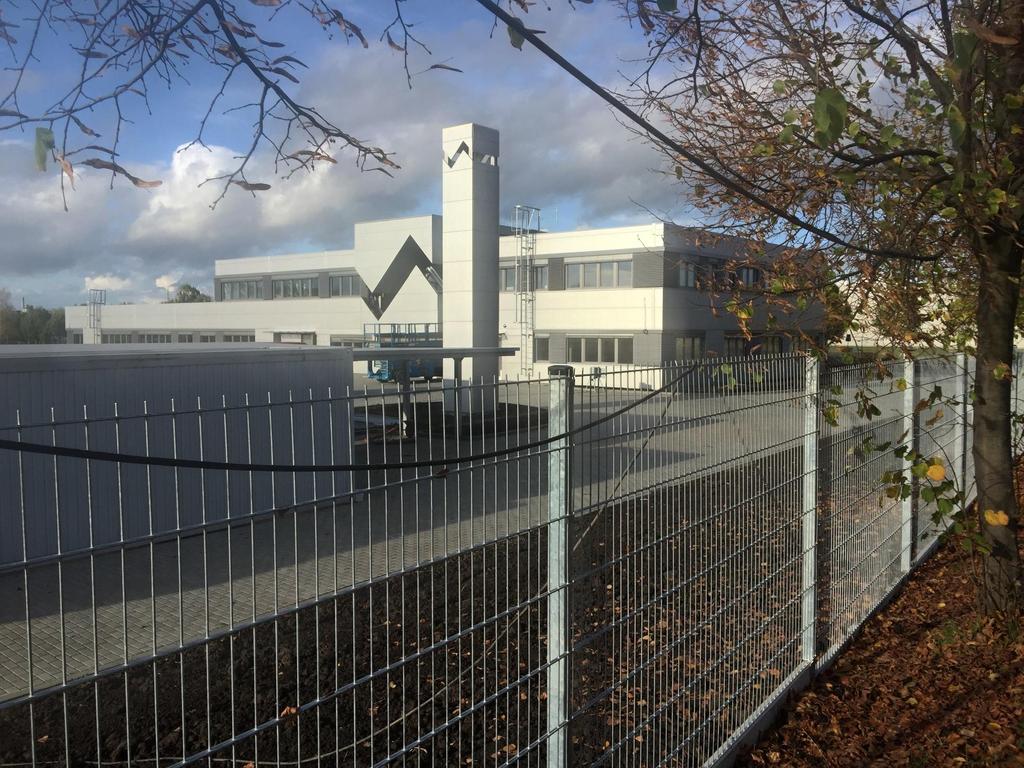

9 . k realizaci říjen 2018

10 Budova postavena bez dotací EU

11 Architekt: Ing. arch. Irena Schusterová Energetický koncept, zástupce investora: Ing. Jindřich Kubec

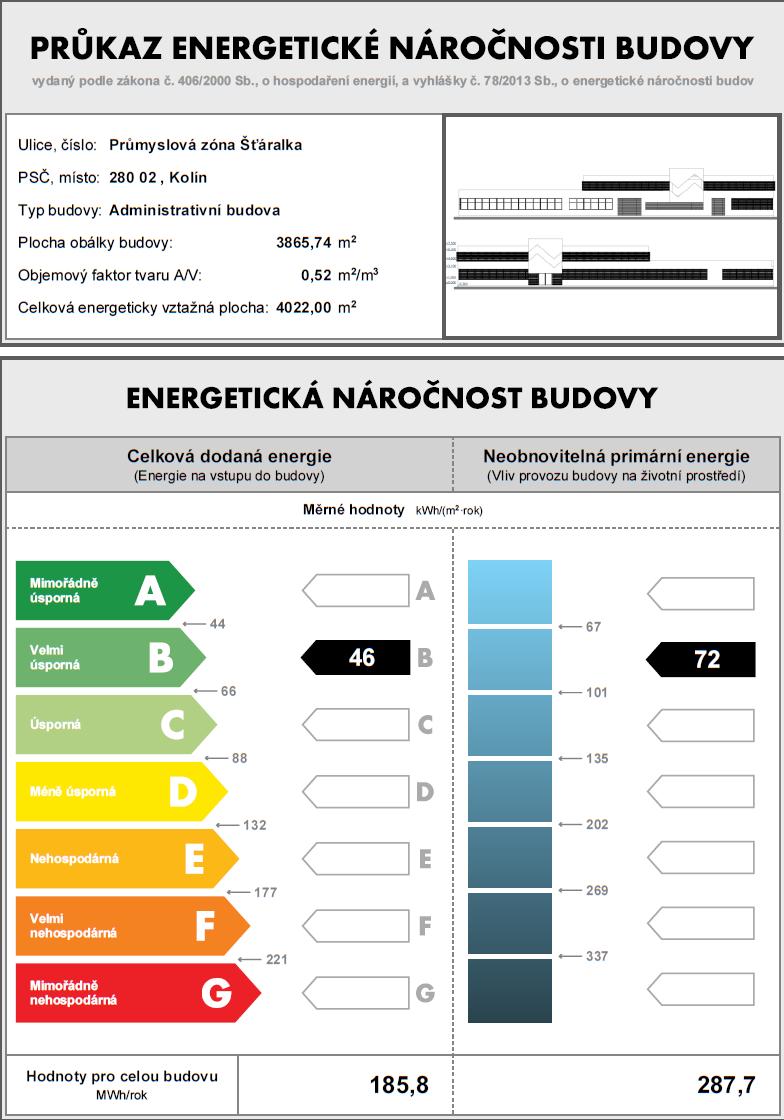

12 50% energie pro budovu je z OZE

13

14 Stavba Zlínského kraje 2018

15 Stavba Středočeského kraje 2018

16 Český Energeticky Efektivní Projekt 2017

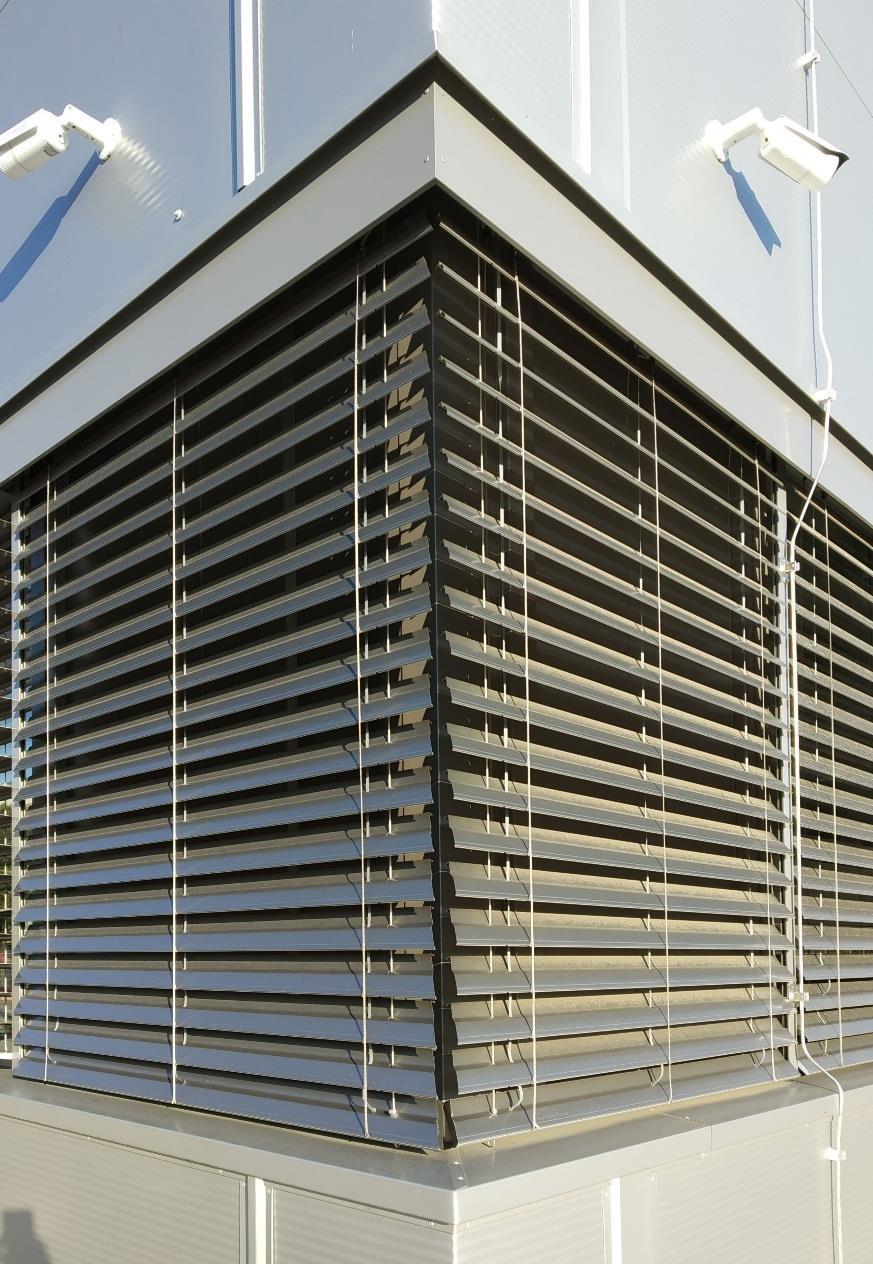

17 Realizace roku 2018 ve stínící technice - 2. místo

18

19 Řídící systémy nejen vyrábíme a školíme ale v nové budově je i žijeme

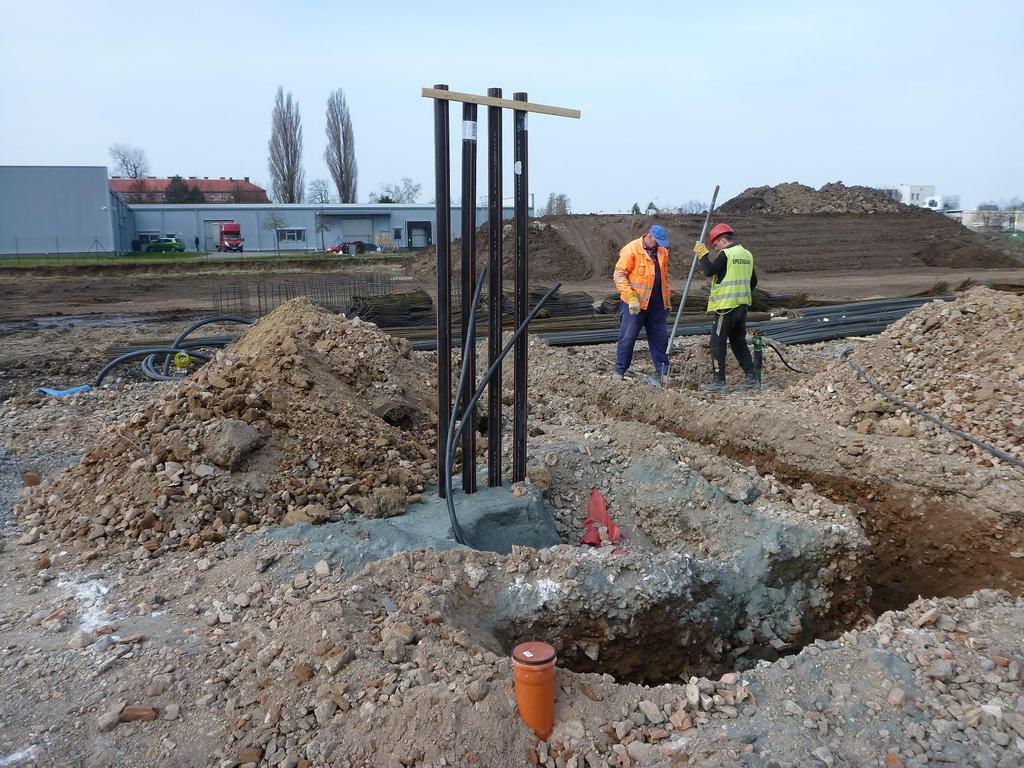

20 Teco a.s. je pevně zakotveno v Polabí 56 pilotů/ 6,5 m 12 vrtů/ 125 m

21 Teco a.s. je pevně zakotveno v Polabí

22 Topení podlahou, chlazení stropy

23 V zimě vytápí podlahy Potřebný topný výkon: 70 kw při -20 C Nakupovaný elektrický příkon: 17 kw Topný faktor COP = 4 až 5 2x TČ 10 C/ zima

24 V létě chladí stropy - regenerace vrtů Potřebný chladící výkon: 30 kw při 35 C Nakupovaný elektrický příkon: 300 W Chladicí faktor EER = C / léto 125 m

25 Srovnání spotřeby energií SPOTŘEBA ENERGIÍ (kwh/rok) Elektřina Pára : celkem 322 MWh Elektřina pro provoz Pára Topení Bez chlazení Bez větrání : celkem 145 MWh Elektřina Provoz Topení Chlazení Větrání

26 Budova šetří vodu akumuluje dešťovou vodu Stočné Vodné = Stočné

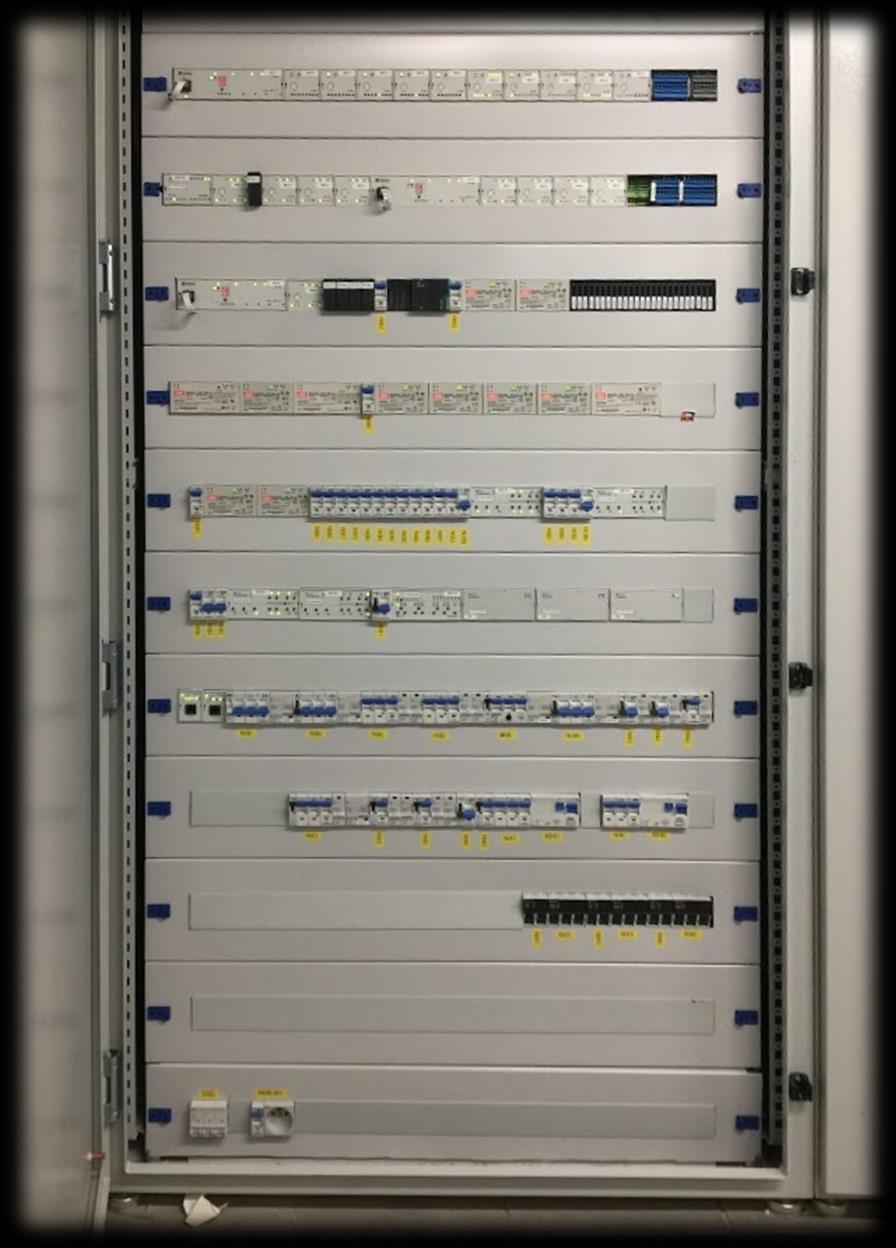

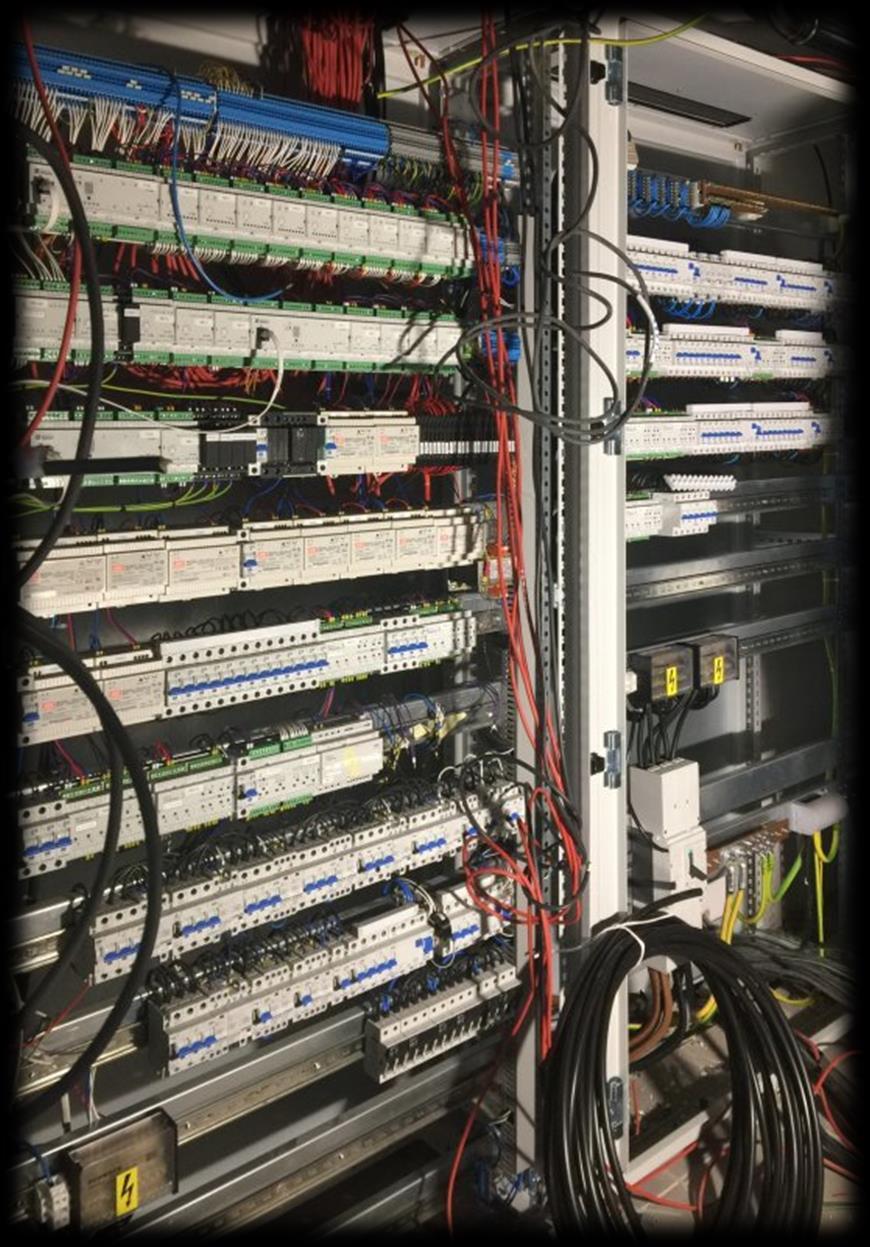

27 Hlavní rozvaděč

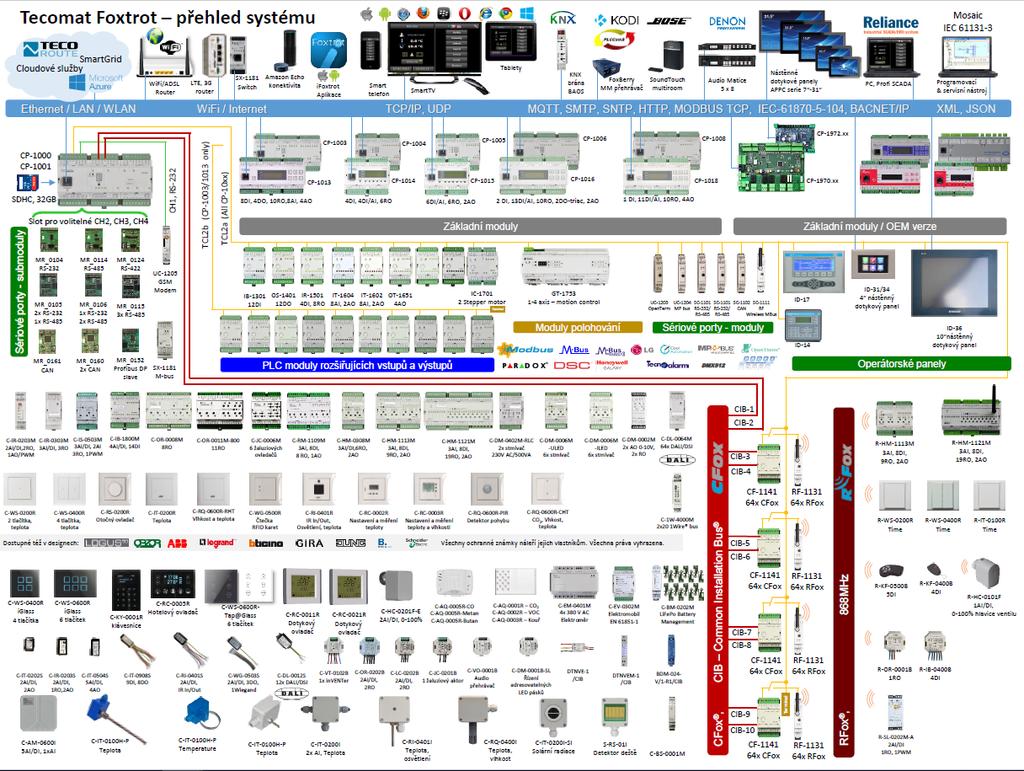

28 Tecomat Foxtrot - přehled ekosystému

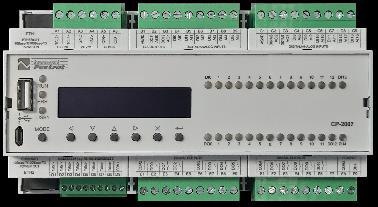

29 Foxtrot 2 přichází Řadíme na dvojku!

30 Foxtrot 2 Hvězda příštího desetiletí Nové jádro pro nové výzvy kyberbezpečnosti 10x větší výkon 4x větší paměť Integrovaný LTE modem kdekoliv je připojen do Internetu Bezpečně skryt před útoky za službou TecoRoute

31 Vše je možné řídit a monitorovat na dálku TecoRoute konektivita bez veřejné IP adresy, zvýšení kybernetického zabezpečení Jméno 1, Heslo 1 Bez veřejné IP adresy PLC není z internetu vidět Jméno 2, Heslo 2 Web prohlížeče - pro koncového uživatele a pro servis Jméno 3, Heslo 3 Spojení PLC-PLC přes internet Jméno X, Heslo X Mosaic programování a servis Jméno Y, Heslo Y Administrátor účtu Jméno Z, Heslo Z Skupina PLC Transparentní i při výměně routeru nebo providera Seznam PLC a skupin PLC Seznam autorizovaných osob a jejich přístupových práv Firmware updater

32 registrovaných PLC on line PLC Internet 146 účtů společností uživatelů

33 Foxtrot je otevřená volně programovatelná platforma pro projekty a produkty dalších firem i pro SmartCity

34 Teco a.s. zajišťuje dlouhodobou dostupnost servisovatelnost a kompatibilitu platformy již 43/26 let

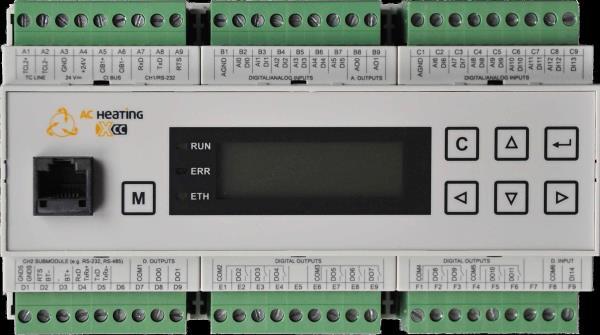

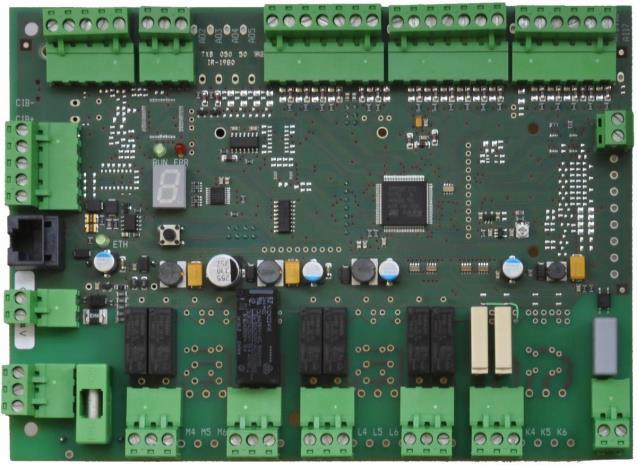

35 Zákaznická provedení Foxtrotu

36 Tecomat je globální produkt pro celý svět Hotel Van Der Valk Veenedaal, Netherland Liberty Technology Park, Cluj, Romania Family house Düsseldorf, Germany HVAC Smith Medicals, Czechia Apartmán Tri veže, Bratislava, Slovakia Family house, Hungary AHU by VBW, Gdaňsk, Poland Vila Corfu Greece Boiler house for Biomass Kohila. Estonia Damily houses Ecomodula, France Boiler room Lvov Ukraine Hotel My Story, Lisaboa, Portugal Czech pavilion EXPO 2015 Milano, Italy Showroom, Sao Paulo, Brazil Smart metering Gas meters Istanbul, Turkey Certification in procces Hotel Air Conditioning, Ibiza, Spain Certification in procces Parking Tichin, Ekatěrinburg Russia Air Conditioning Astana, Kazachstan Samsung, LED manufacturing Korea Museum Cypriotian Theater, Limasol, Cyprus Hospital, Jeddah Saudi Arabia Black Sea Terminal, Poti, Georgia. 110 km water pipeline, Larestan, Iran Al Dar sweets, AbuDhabi, UAE Automotiive, China Water turbine Fujishida, Japan

37 Tecomat Foxtrot jako univerzální a integrující platforma pro technologie ve městech

38 1auto/mnoho nabíječů Pěkná marketingová vizualizace realita bude opačná. Mnoho nabíječů, málo zásuvek

39 Amper 2017 dvě nabíječky

40 Technické vybavení Wallboxu

41 Od chytré nabíječky k systému nabíječek Od nabídky k realizaci

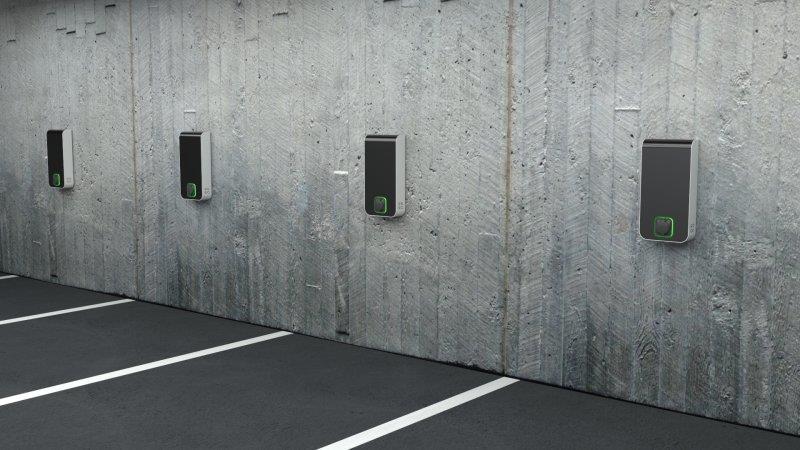

42 AC Wallboxy na parkovacích stáních pod jedním přívodem

43 Foxtrot a individualizované projekty nabíjecí infrastruktury Option: rozšíření o kombinace bateriového uložiště i vlastních zdrojů energie On-line App Smart Grid komunikace s dodavatelem Silová elektřina Měření spotřeby, ¼ hod maxima, Hlavní jistič Energodispečink nabíjení, řízení priorit a časovych plánů přes webové rozhraní systém SprintFlow (workflow Framework) Tecomat Foxtrot Centrální řízení nabíjecí infrastruktury Depo, Garáž, Parkoviště Wallbox 1 Wallbox 2 Wallbox n Wallbox: komunikace s vozidlem, měření dodané energie, jištění, chránění Wallbox n+1 Wallbox n+2 Wallbox n+3

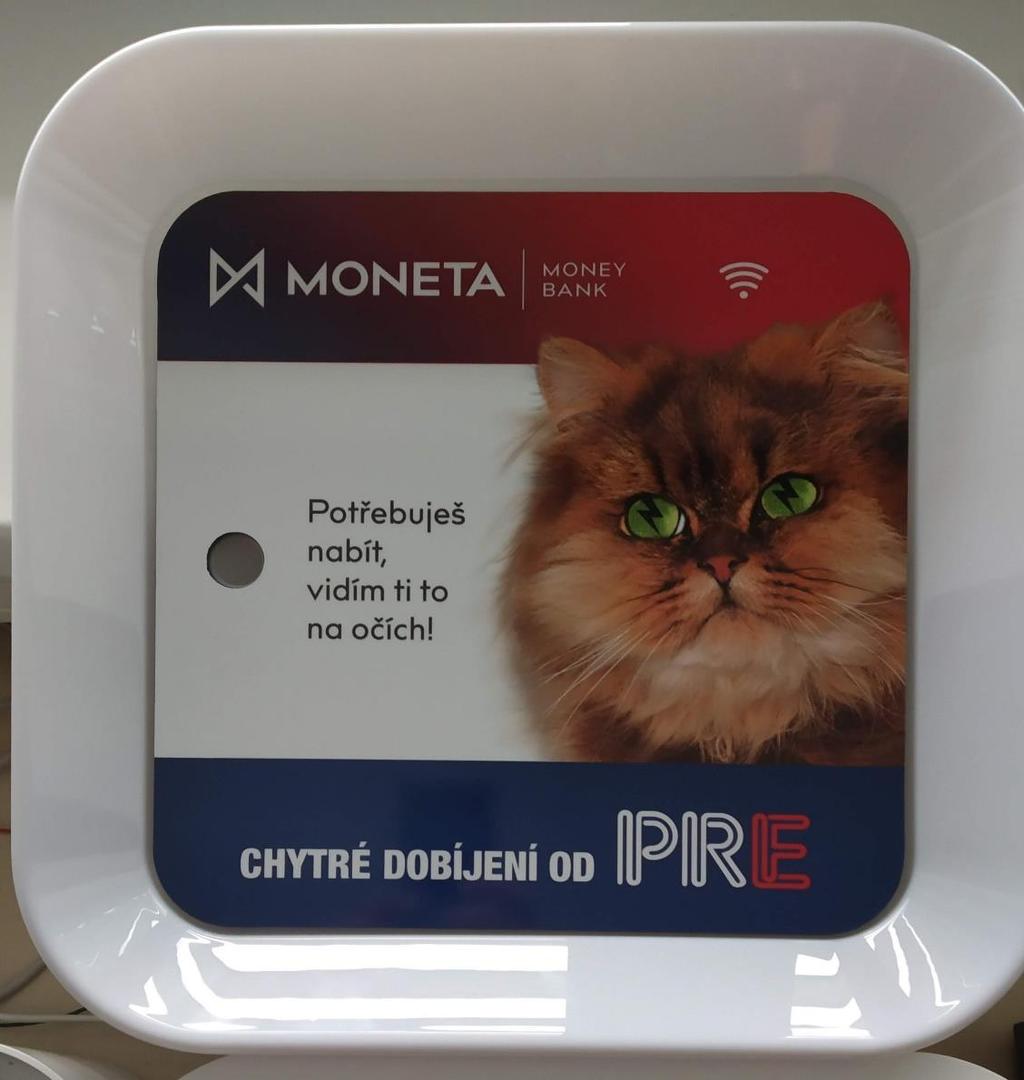

44 PREFox OEM nabíječka pro PRE Měření

45 PRE Měření zakázka pro banku MONETA

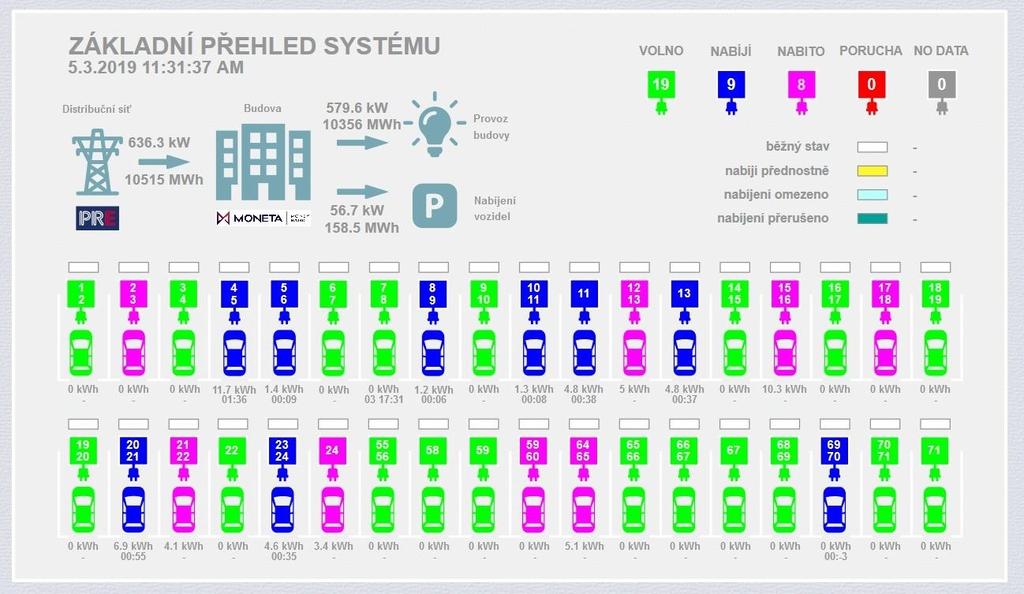

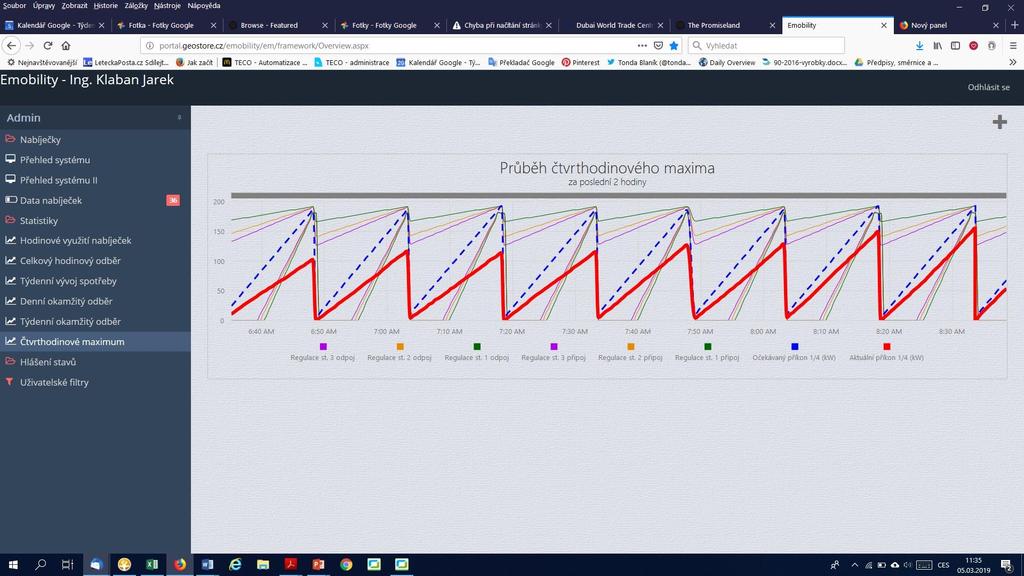

46 36 parkovacích stání skutečně řízené nabíjení

47

48

49 Tecomaty a veřejné osvětlení pro Smart City

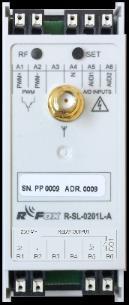

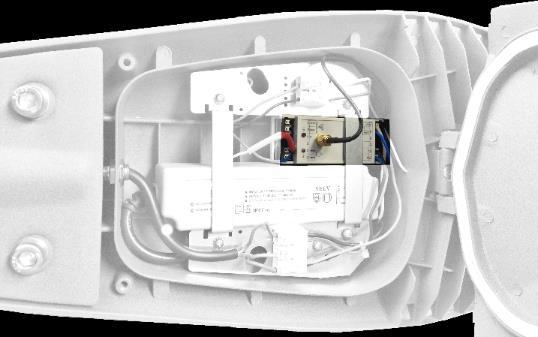

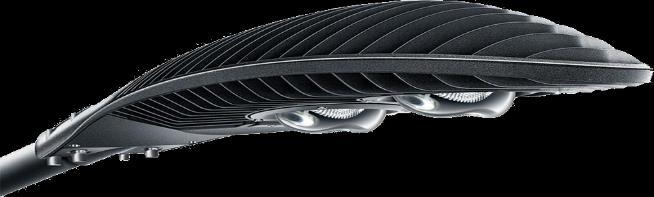

50 Volně umístitelná anténa 868 MHz s krytím IP65 Vestavný radiový Prostor diagnostický pro LED s ovládací modul předřadníky R-SL-0201L

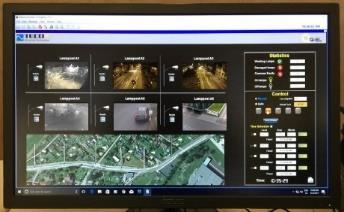

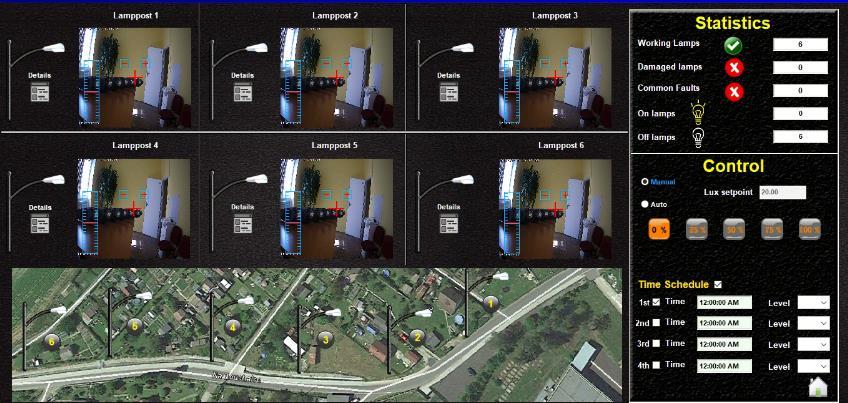

51 Centrální dohled: Varianty: SCADA vizualizace WEB aplikace Geoportál města WEB WEB Varianty uložení dat: Vlastní server Cloudové uložiště Servis: Plný přímý přístup web prohlížečem Zjednodušený dohled: Plný přímý přístup web prohlížečem Servis lze rozdělit mezi více LTE/WEB WEB autorizovaných LTE/WEB LTE/WEB subjektů LTE/WEB Schéma komunikační infrastruktury pro individuální řízení každého světelného místa LTE/WEB Lampy v přímém dosahu Lokální podstanice Tecomat Foxtrot v zapínacím místě s plně autonomní řídicí funkcí a s lokálním uložištěm všech dat Lampy s 1 retranslací Lampy se 2 retranslacemi WEB LTE/WEB Propojení do internetu, VPN/intranetu nebo TecoRoute

52 Biodynamické řízení veřejného osvětlení Podporováno novými podmínkami MŽP

53

54

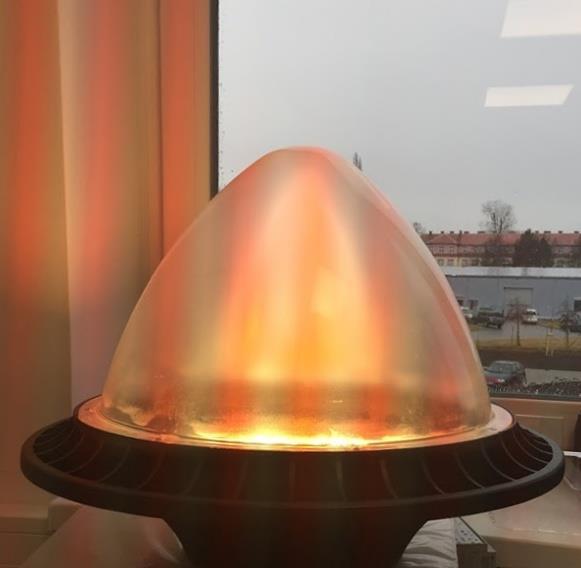

55 Spínací přechod bílá->pc Amber 80% White 100% PC amber 100% White tw up t1 t1 t1

56 18:00 24:00 Západ Slunce Občanský Astronomický Astronomické Občanské Východ Slunce 6:00 Soumrak Noc Svítání horizont Březen Červen Září Prosinec Březen

57 :00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00 24:00 1:00 2:00 3:00 4:00 5:00 6:00 7:00 8:00 9:00 10:00 11:00 12:00 Pondělí Úterý Středa Čtvrtek Pátek Sobota Neděle :00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00 24:00 1:00 2:00 3:00 4:00 5:00 6:00 7:00 8:00 9:00 10:00 11:00 12:00 Pondělí Úterý Středa Čtvrtek Pátek Sobota Neděle

58

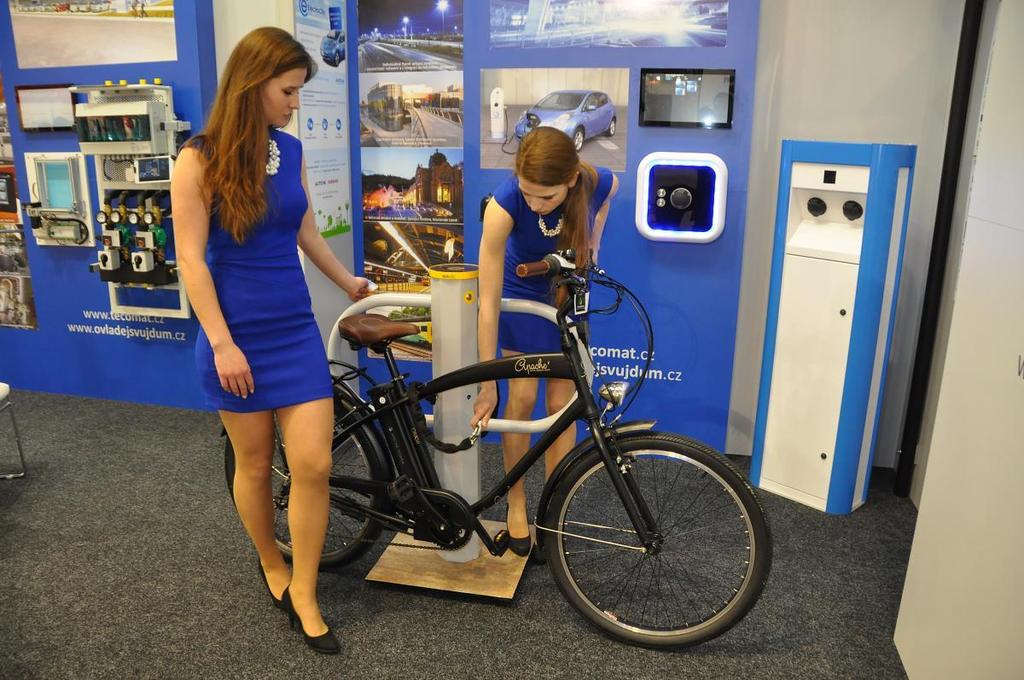

59 Světlo Antena 868MHz 360 kamera Antena 2,4GHz Senzory ovzduší Dotykový displej Chytrá AC nabíječka elektromobilů Options Řízení teploty chromatičnosti USB SOS tlačítko Nabíječka elektrokol Chytrý stojan na kola Čtečka RFID karet Platební terminál.

60

61

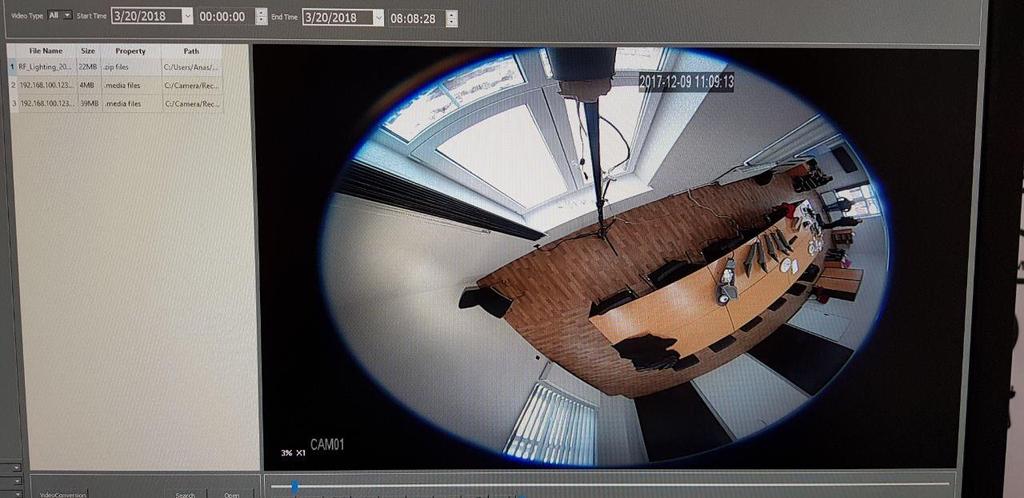

62 Pohled 360 kamery

63 Následné zpracování v 8 samostatných pohledech

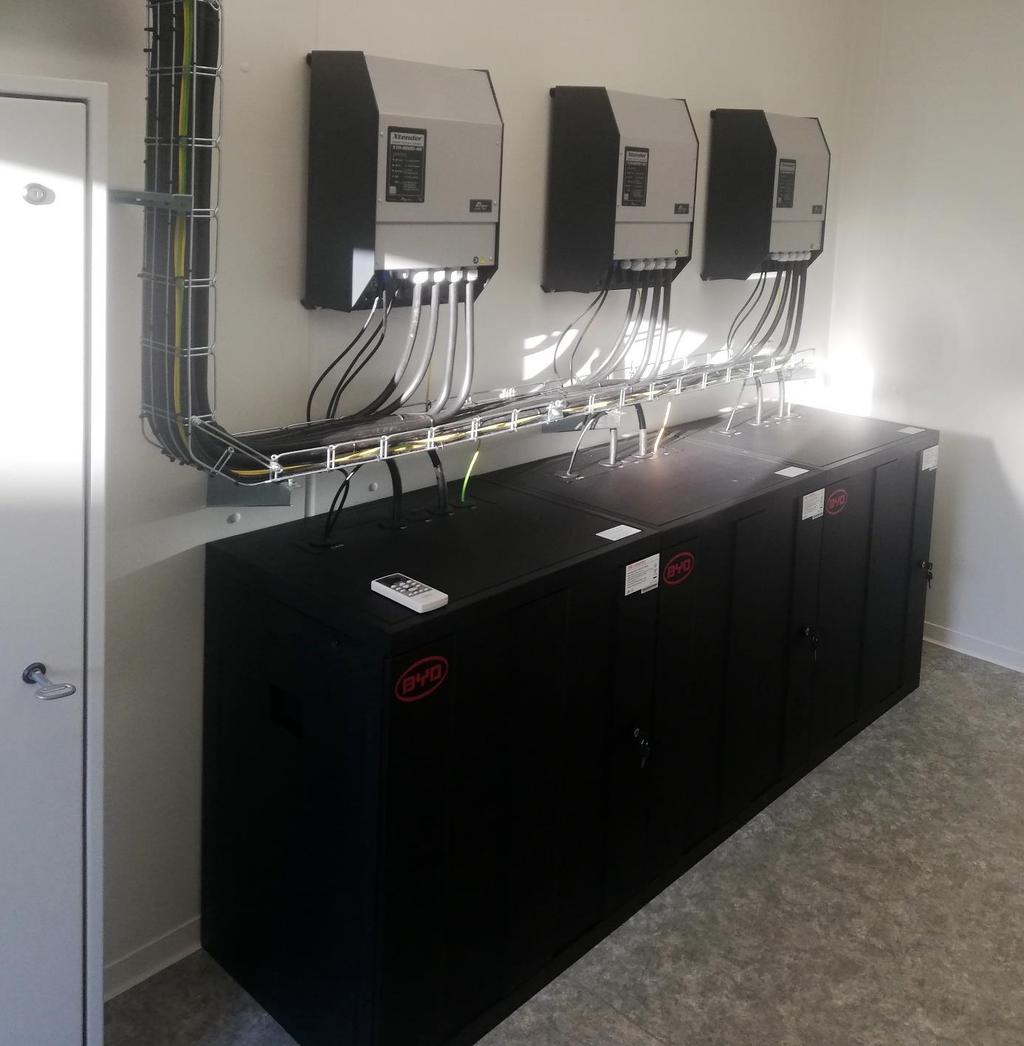

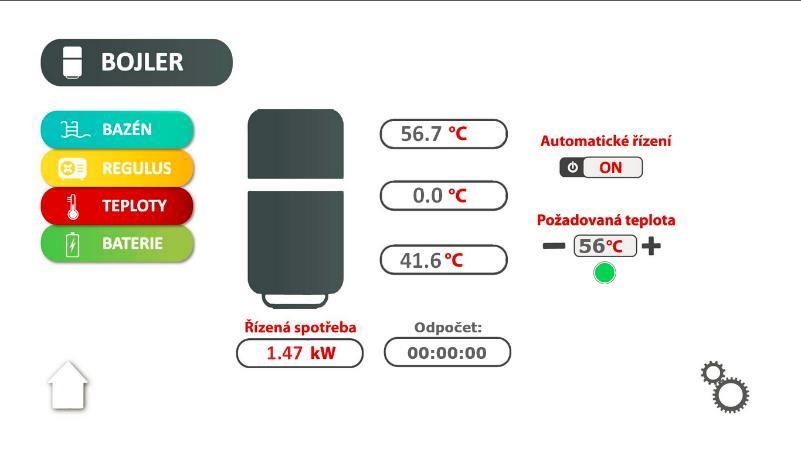

64 Energetika domů s bateriovými uložišti

65 S Foxtrotem zvýší každý dům soběstačnost a je Smart Grid Ready Tecomat Foxtrot: centralizované řízení a komunikace Klimatizace, Tepelné čerpadlo Akumulace teplé užitkové vody Bateriové uložiště Nabíjení/vybíjení elektromobilu Zabezpečení Video dohled Řízení přístupu Osvětlení Stínění Rekuperace tepla/chladu Klima Zavlažování, Akumulace vody Bazénové technologie Praní, sušení Řízení multimedií A další

66

67

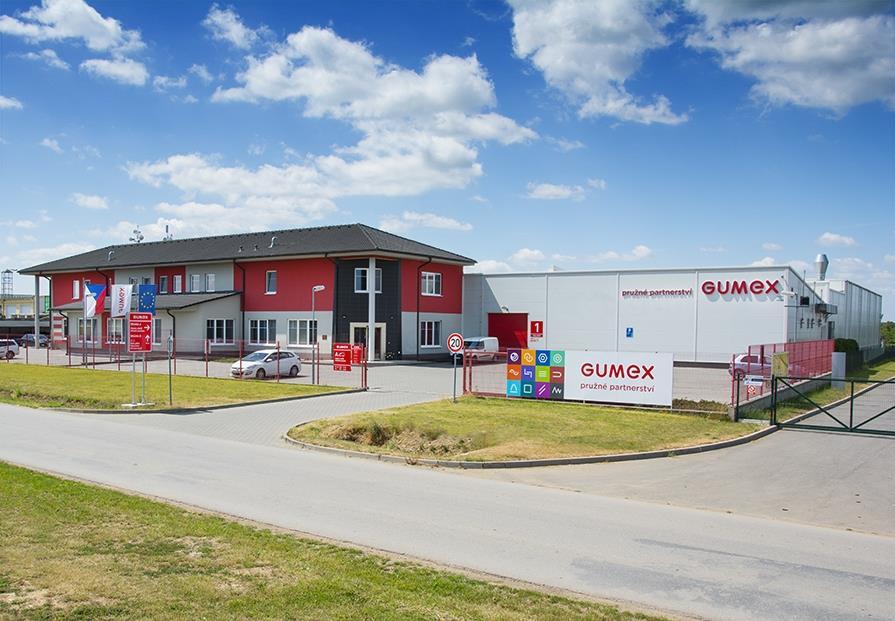

68 HFVE - GUMEX

69

70

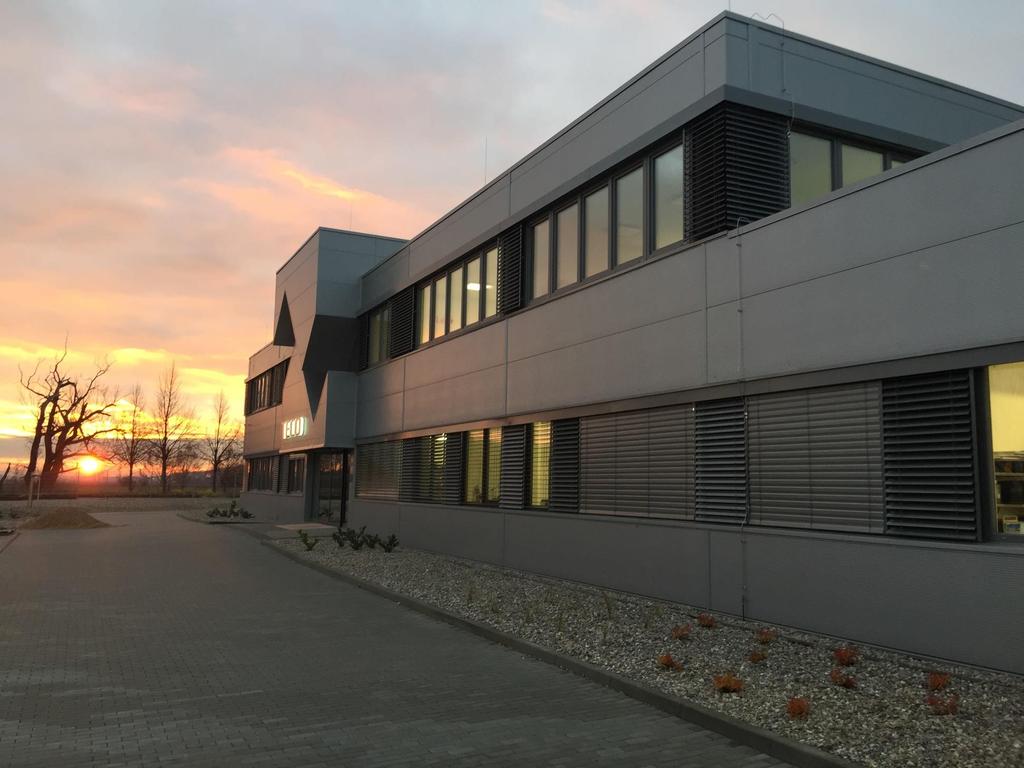

71 A rána jsou zde tichá. Děkuji za pozornost! Všichni jste zváni! O zkušenosti se rádi podělíme!
