1 Tecomat Foxtrot Smart řízení je efektivní řízení Smart City v praxi II, Amper březen 2017, Brno Ing. Jaromír Klaban, Teco a.s.

2 Co je Teco Tecomat Foxtrot TC700 Teco: Název společnosti od roku 1993, s historií a předchůdci od Nové logo od 2013 Tecomat: Příjmení rodiny řídicích systémů/programovatelných automatů vyráběných od roku 1976 NS NS NS NS NS NS TC-600 TC TC-700 Foxtrot Foxtrot: Křestní jméno nejmladšího Tecomatu Zavedený systém od roku 2007 Nejmenší a nejvýkonnější

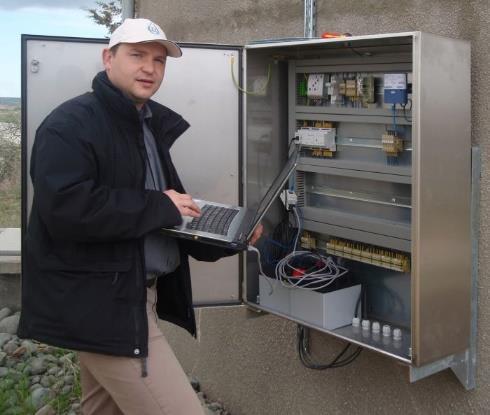

3 Ukázka - Tecomat na vodárenském objektu

4 A jeho vizualizace a měření na dispečinku

5 Sdělení pro řešitele projektů Teco a.s. je výrobce řídicího systému Tecomat. Tecomat je nástroj, spolehlivá platforma pro realizaci široké škály projektů Systémový integrátor, řešitel projektu se může na Tecomat spolehnout Vysoká funkcionalita, garance provozní spolehlivosti Dlouhá záruka, dlouhodobý pozáruční servis. Min. 20 letá životnost Teco a.s. může být katalyzátorem a zprostředkovatelem řešení ze subdodávek technologií napříč průmyslem i IT

6 Sdělení pro představitele měst a obcí Teco a.s. není přímým dodavatelem řešení pro koncového zákazníka, město, obec aj. Město, obec, municipalita se ale mohou spolehnout, že řešení postavená na Tecomatu budou dlouhodobě spolehlivá. Teco stojí a bude stát za svými produkty a podporovat řešitele projektu

7 Budujeme chytrá města Smart Cities

8 Řídicí systémy a IT, GIS aplikace + Kompletní sada HW a SW prostředků pro řešení komplexních i dílčích projektů pro Smart Cities

9 Ismartcity.cz Elektromobilita Energetika Chytré budovy Veřejné osvětlení Parkování Hospodaření s vodou

10 AKTIVNÍ GIS (geografický informační systém) základ aktivního chytrého města

11 MAPOVÉ PODKLADY PRO SMART CITY DIGITÁLNÍ TECHNICKÁ MAPA MĚSTA

12 ŘEŠENÍ PRO SMART CITY I. DISPEČINKY DISTRIBUČNÍCH SÍTÍ Kombinace mapového serveru a profesionálního SCADA/HMI systému. Monitorování a ovládání technologií v distribučních sítích Odečty spotřeb ukládání do databází

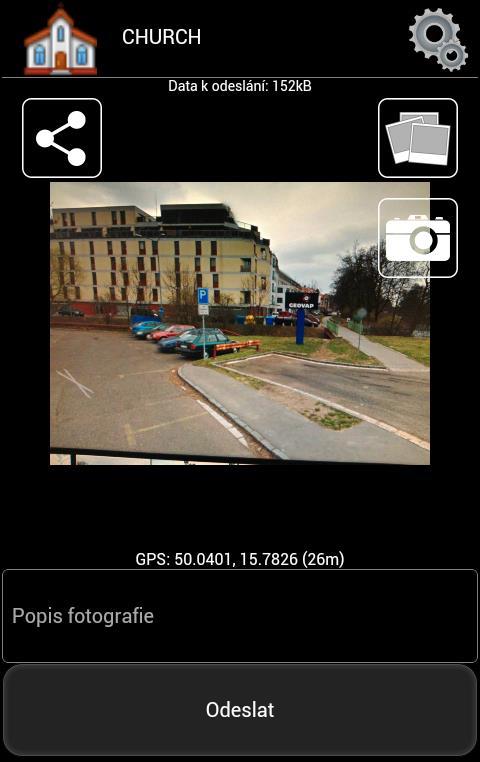

13 ŘEŠENÍ PRO SMART CITY II. SMART HLÁŠENÍ PORUCH A ZÁVAD online ohlášení problémů obyvateli města pomocí mobilní aplikace předání problému k řešení příslušné organizaci/odboru/osobě online přehled událostí a průběhu jejich řešení

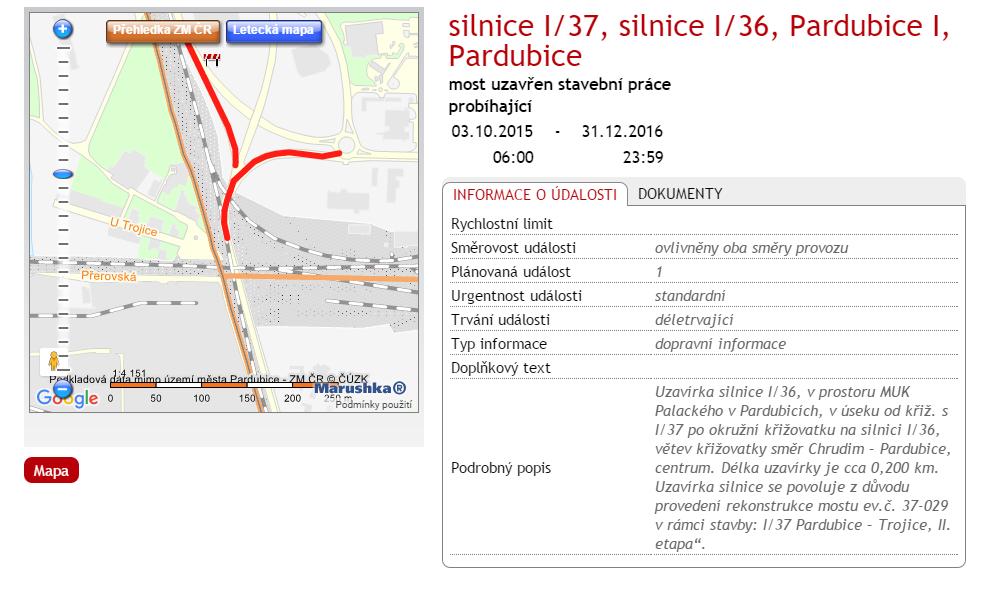

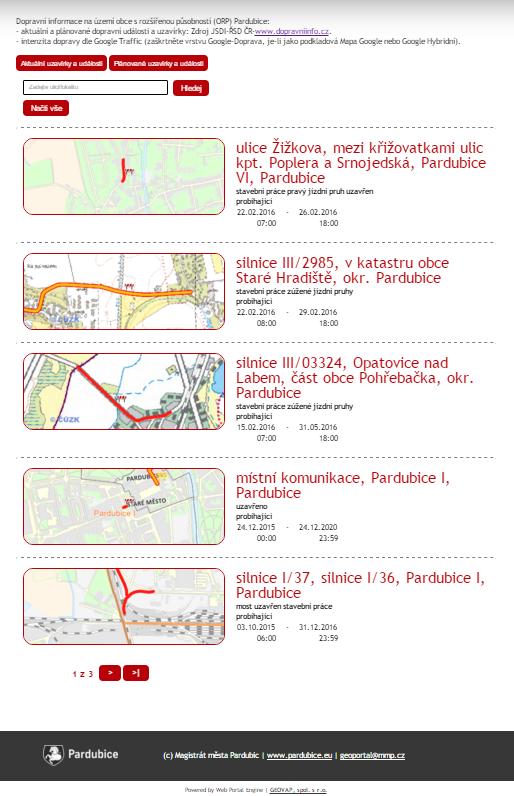

14 SMART DOPRAVNÍ INFORMACE ŘEŠENÍ PRO SMART CITY III. aktuální intenzita dopravy uzavírky, nehody a další události real-time intenzita dopravy dle Google Traffic aktuální dopravní události online dle DB JSDI možnost připojení příloh (dokumentů) k událostem napojení na další systémy (senzory)

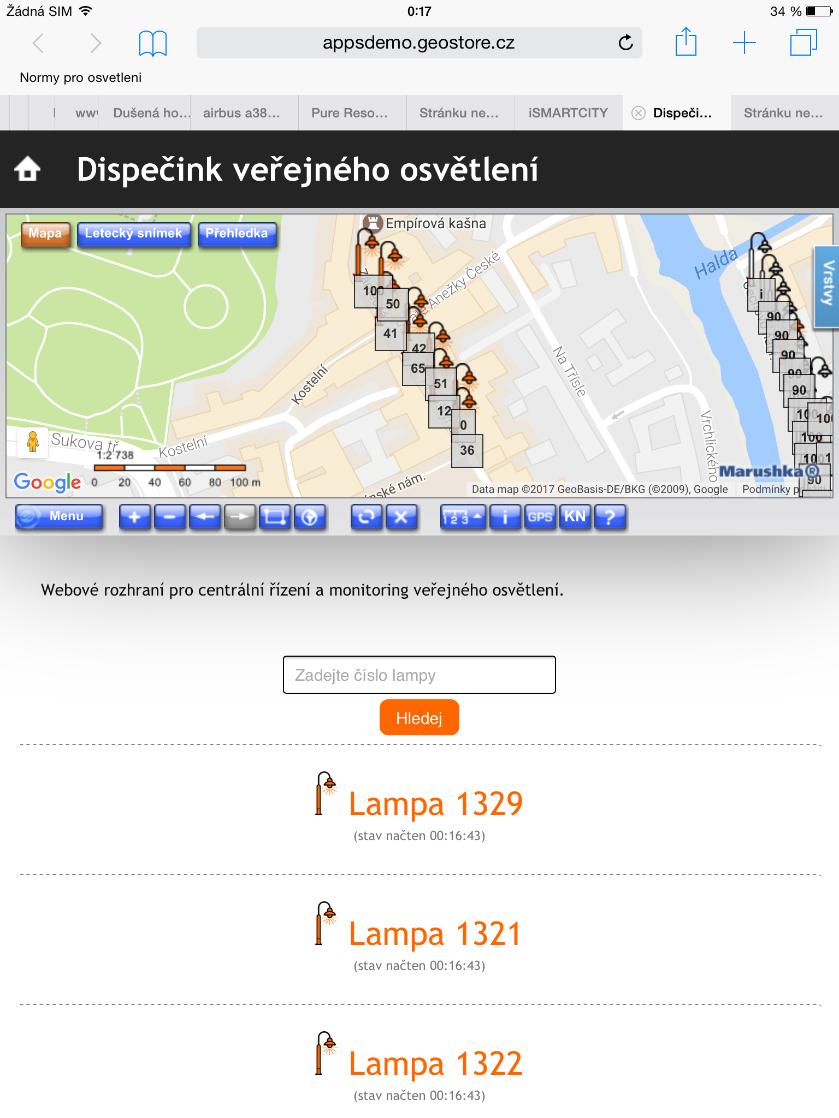

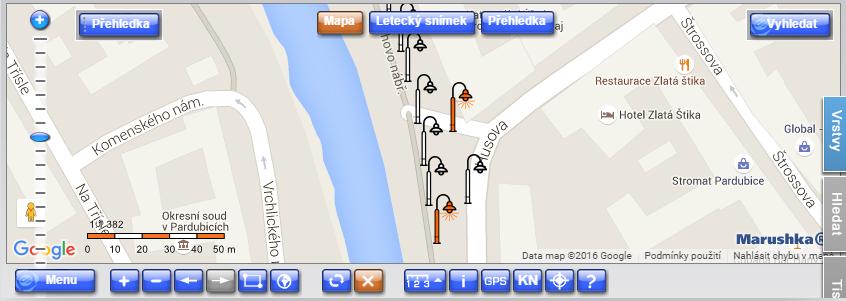

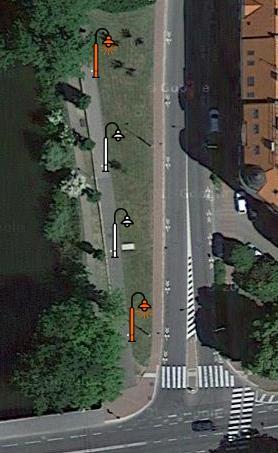

15 ŘEŠENÍ PRO SMART CITY IV. DISPEČINK VEŘEJNÉHO OSVĚTLENÍ centrální systém stavové i pasportizační údaje jsou vedeny v RDBMS zahrnuje web. klienta a datovou strukturu napojení na řídící a regulační prvky změna stavu prostřednictvím webového klienta -> zápis do DB -> aktualizace stavu koncového zařízení (světelného bodu)

16 S Foxtrotem zvýší každý dům soběstačnost a je Smart Grid Ready Rychlý elektroměr Řízená akumulace elektřiny: 0<- Elektřina z/do síťě On-line komunikace s dodavatelem elektřiny ->0 Foxtrot: kompletní centrální řízeni, měření, vnější a vnitřní komunikace Lokální výroba elektřiny Řízená spotřeba elektřiny: Infrastruktura nabíjení elektromobilu Hybridní FV měnič Tepelné čerpadlo, klimatizace, větrání Bateriové uložiště Spotřeba (ne)automatizované domácnosti Akumulační nádrže

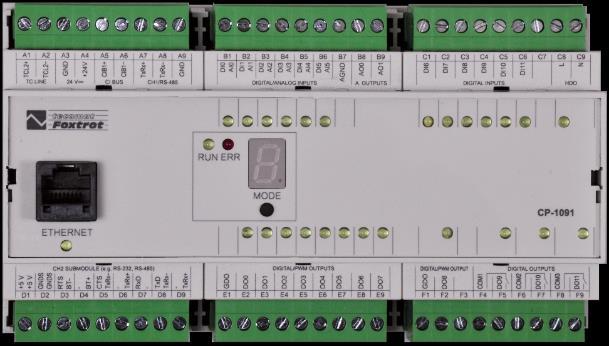

17 Moduly Foxtrotu pro řízení elektrické energie v domě CP-1091 Centrální modul Foxtrot C-EM-0401M Rychlý 4fázový/4Q elektroměr/ kvalitoměr C-BM-0202M Battery Management system C-EV-0301M Modul komunikace s elektromobilem

18 C-EM-0401M - Rychlý elektroměr, analyzátor sítě

19 Foxtrotem řízená bateriová uložiště

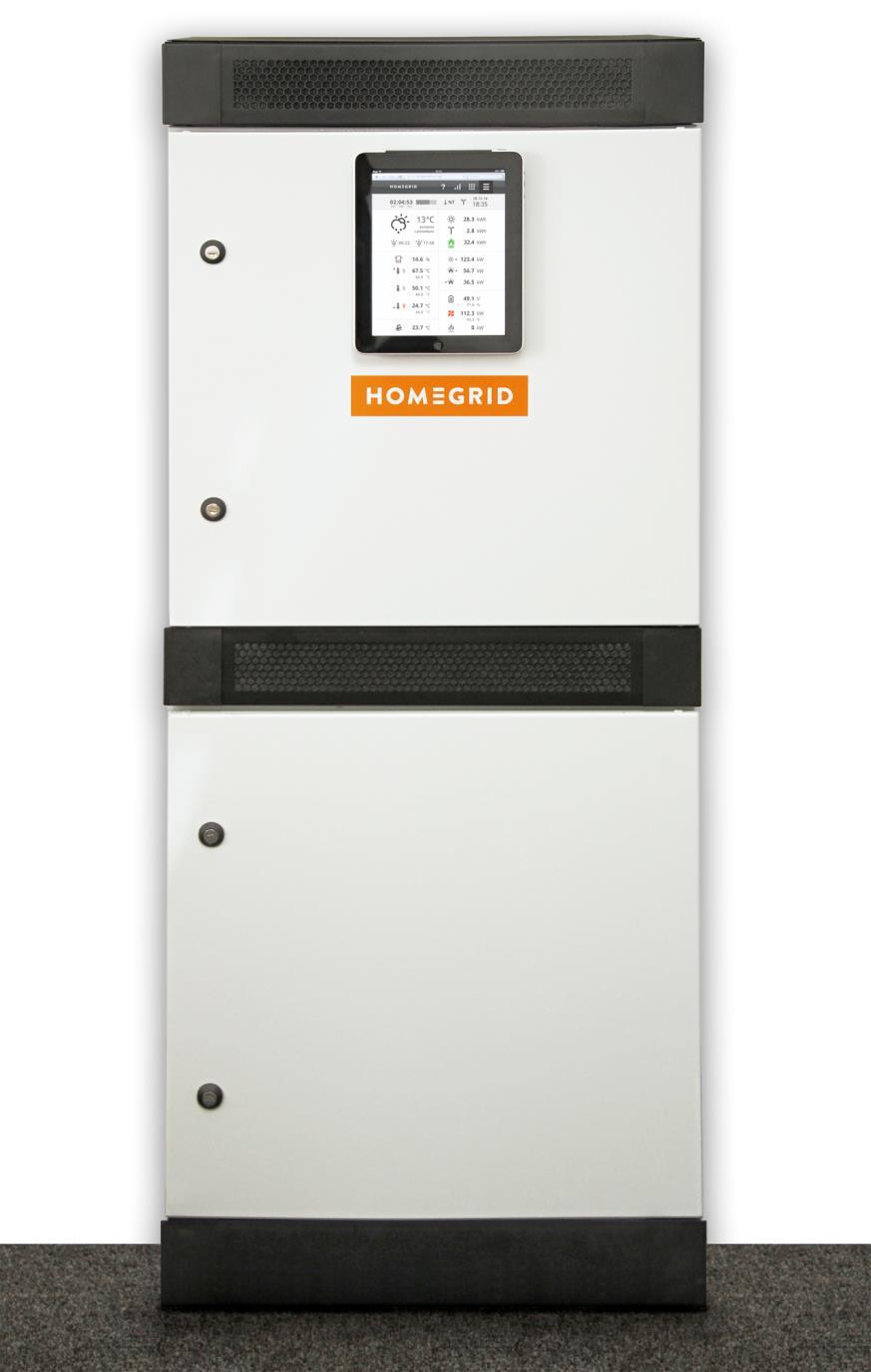

20 Homegrid energetické úložiště řízené Foxtrotem Bateriové uložiště s integrovaným hybridním měničem s inteligentní akumulací do teplé vody s řízením tepelného čerpadla

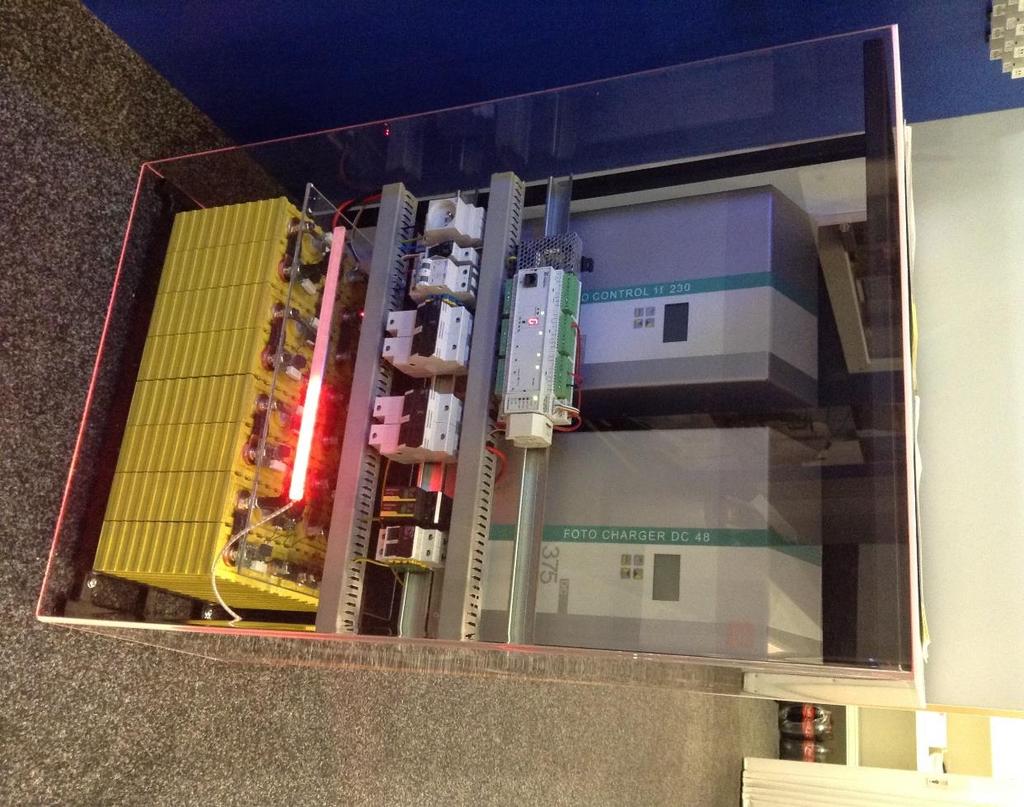

21 Foxtrot a Battery management systém BMS integrovaný na CIB sběrnici Bateriová uložiště Fitcraft Energy

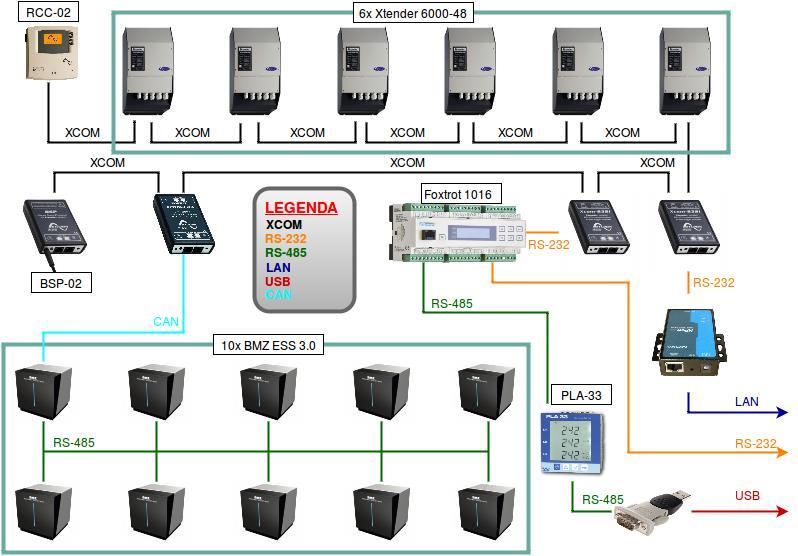

22 Foxtrot a univerzální bateriová uložiště Studer Xtender + baterie BMZ v UCEEB Buštěhrad

23 Nové projekty 2016/2017

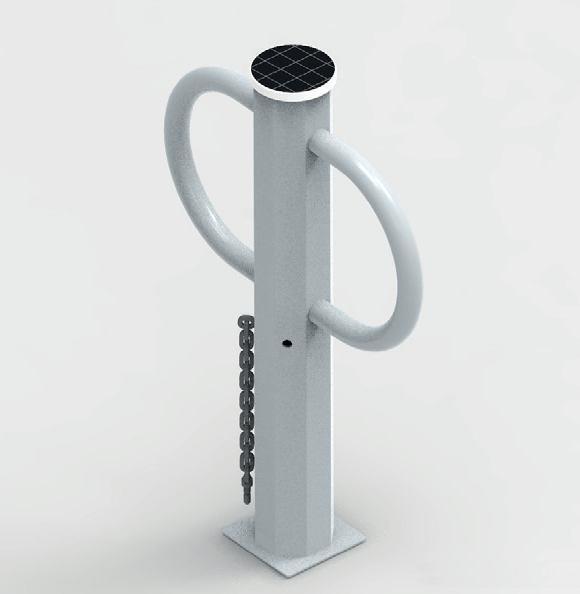

24 Stojan na kolo se zámkem Zamykání a odemykání bezdrátovou kartou nebo RFID tagem Komunikace do cloudu Aplikace na smart phone

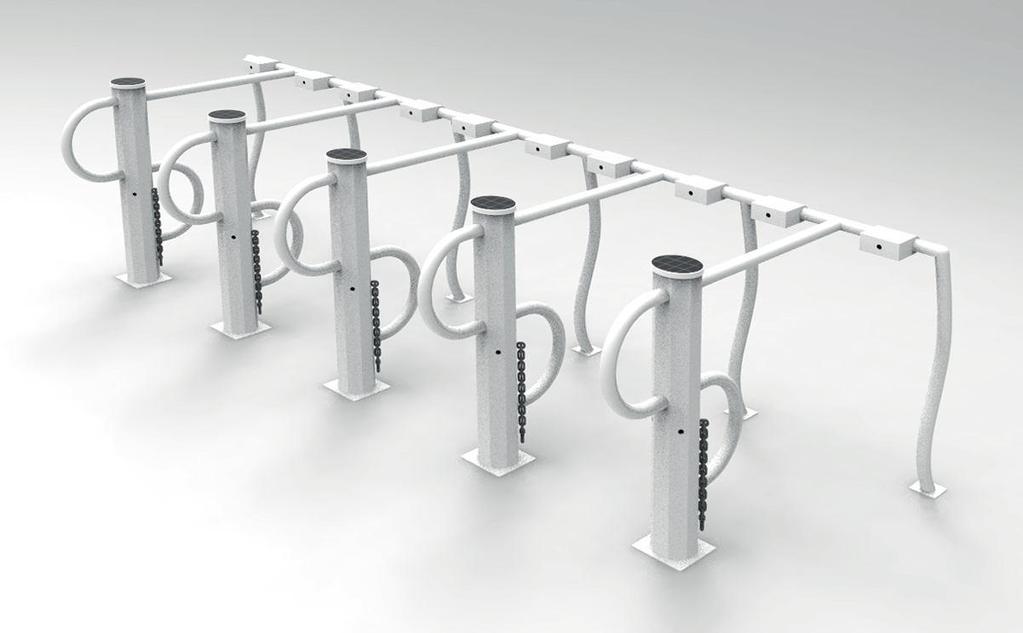

25 Půjčovna kol, elektrokol

26

27 Možná kompatibilita SBS mezi městy. Možnost propojení veřejných a soukromých SBS (restaurace, sportovní kluby, zaměstnavatelé) Silný pro-akční prvek v rámci udržitelné mobility ve městech. Řešení problému: 72% odcizených jízdních kol je z veřejného prostoru. Pouze 0,5% hodnoty odcizených kol se vrátí poškozeným.

28 Foxtrotem řízené nabíjení a vybíjení elektromobilu

29 Nabíječky s řízením odběru elektromobilu Modul komunikace s elektromobilem C-EV-0403M Modul komunikace s elektromobilem dle EN

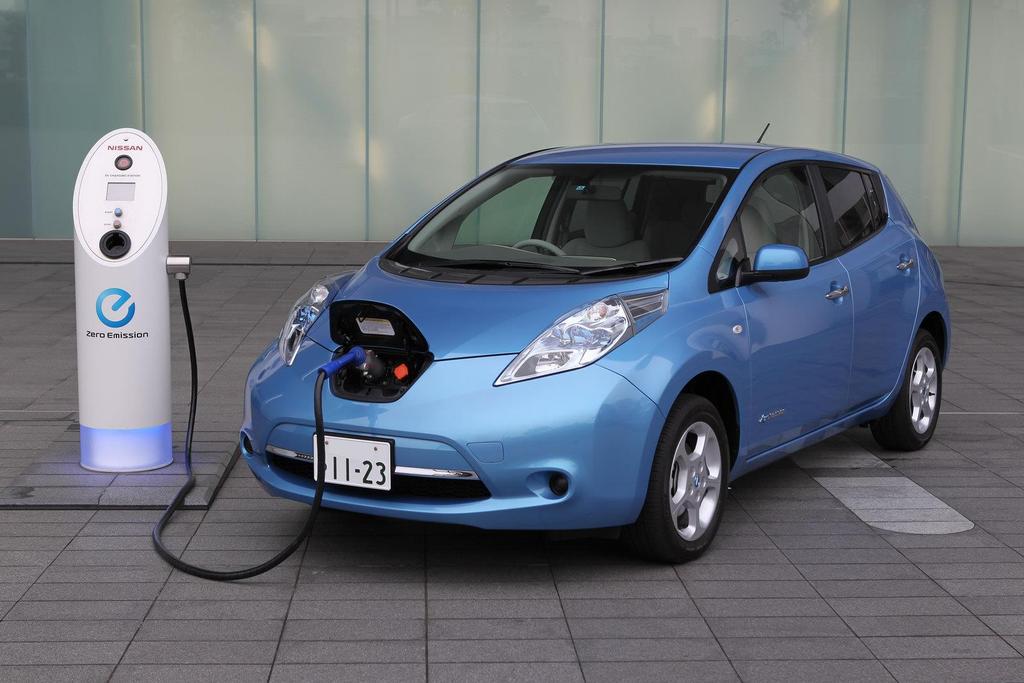

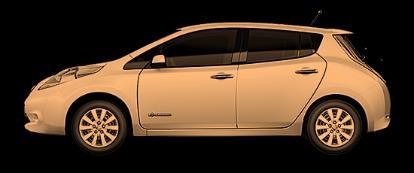

30 Spolupráce s Auto IN Nissan Leaf

31 Individualizované projekty nabíjecí infrastruktury OZE On-line App Recepce, internet, možnost rezervace on line Garáž, parkoviště Wallbox 1 Wallbox 2 Wallbox 3

32 Mobilní systém pro sdílení akumulační kapacity

33 Mobilní systém pro sdílení akumulační kapacity

34 Webové ovládání Smart charger 2 - Rychlé měření na vstupu do objektu 1 - Instalovaná FVE nebo HFVE. Volba způsobu nabíjení Autom at Manuál HDO 3 Nabíjecí stanice, wallbox

35 Foxtrot a nabíjecí infrastruktura elektromobilu

36 Nabíjecí stojan univerzální konstrukce

37 Směry dalších vývojů Veřejné osvětlení Řízení, pasportizace a dokumentace na geoportálu

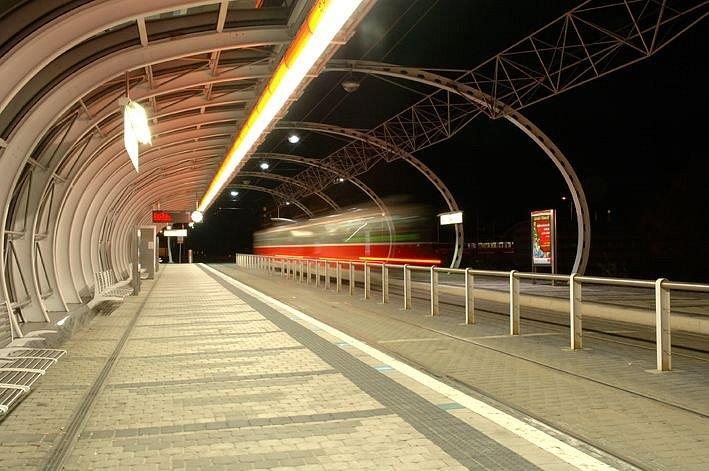

38 Směry dalších vývojů Rozvoj chytrých zastávek Navázání na chytré zastávky z r Barrandovská trať

39 Realizované projekty

40 Smart doprava, řízení tunelů Doprava

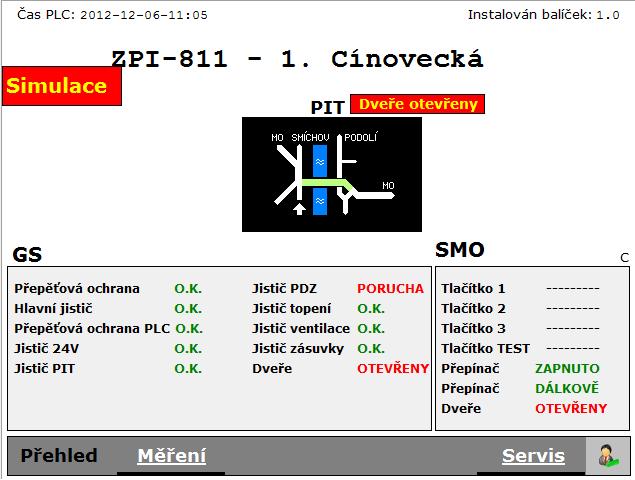

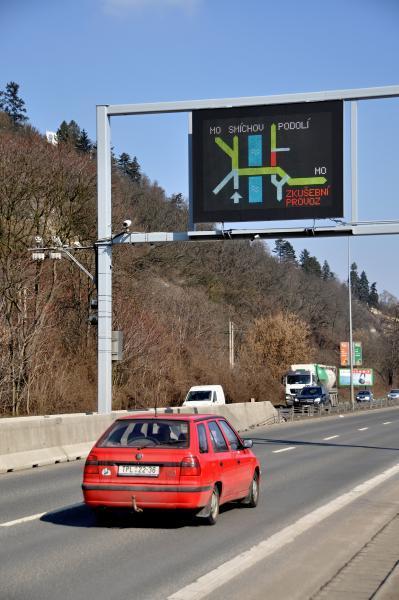

41 Praha 2013 informační tabule pro řidiče

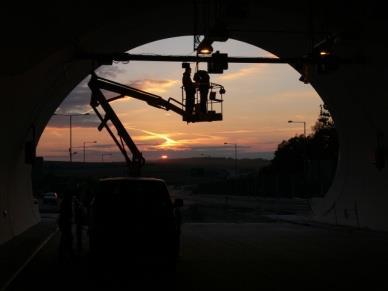

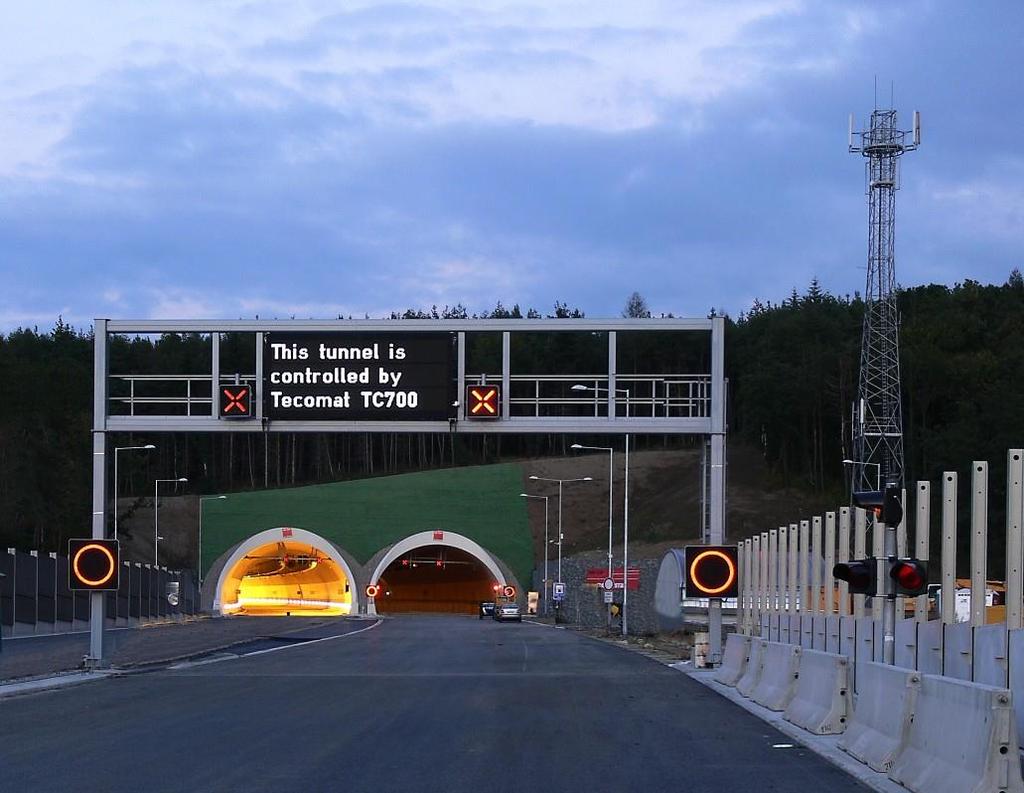

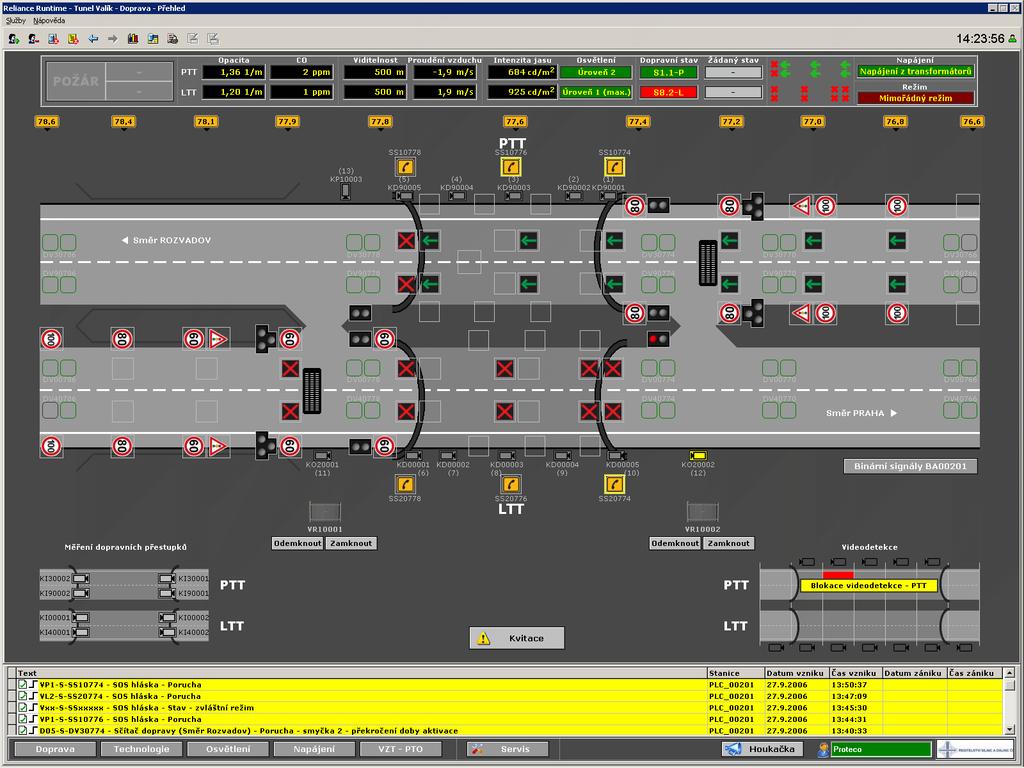

42 Valík Řízení tunelu, dopravní detektory

43 Valík Řízení tunelu, dopravní detektory 1. Dálniční tunel v ČR Valík 2006 Funkční simulátor pro FD ČVUT předmět neformální podpory

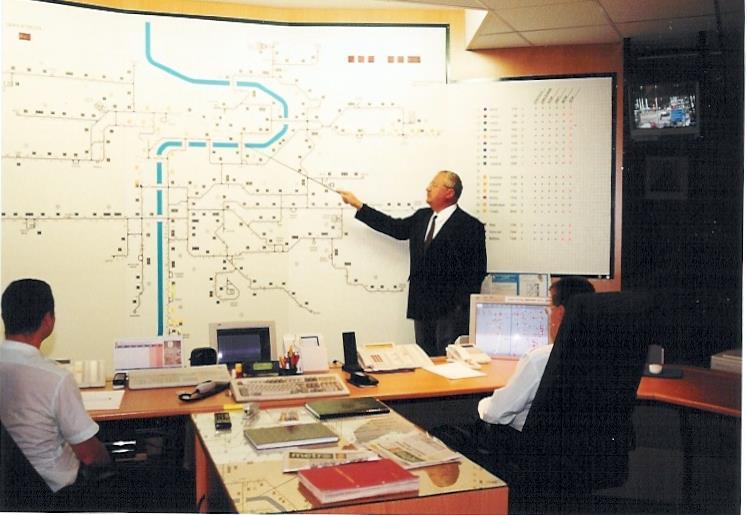

44 Městská hromadná doprava

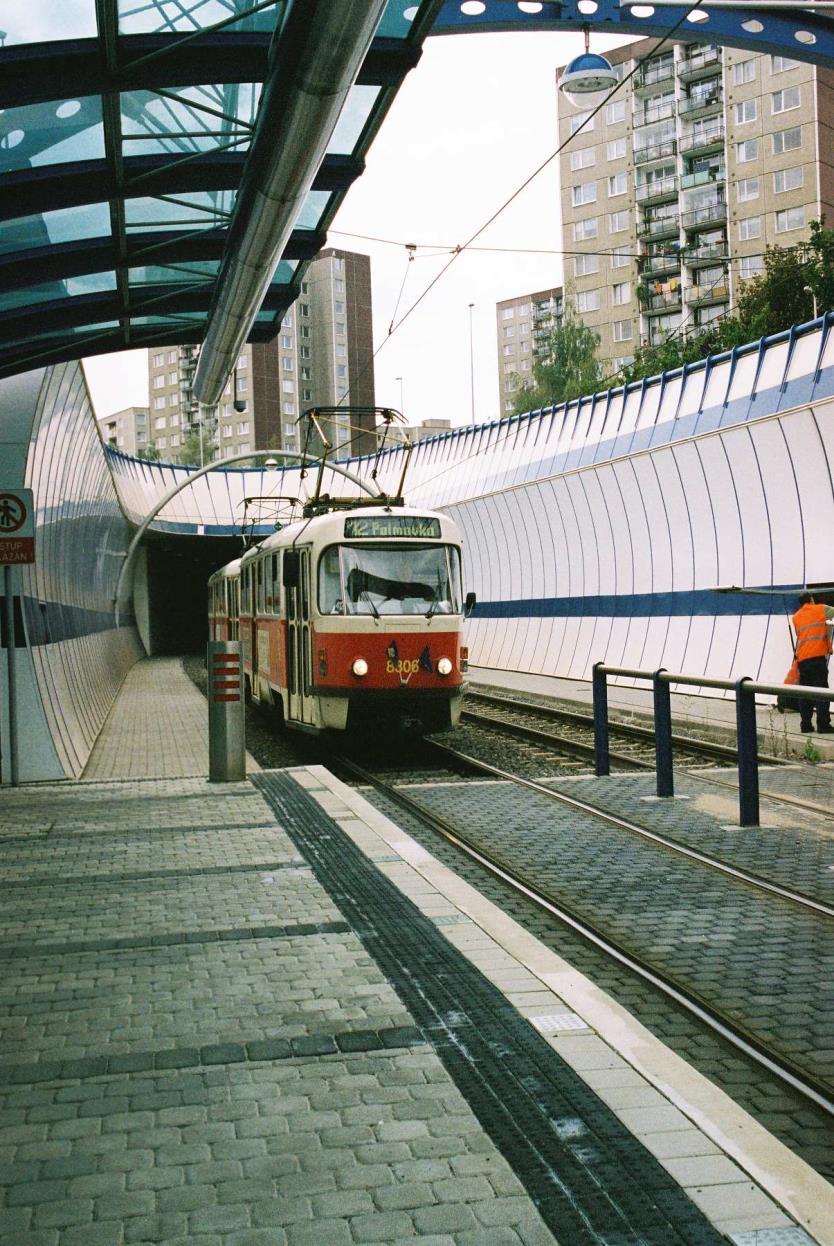

45 Praha chytré zastávky barrandovská trať, řízení napájecí stanice - realizace Supervisory systems

46 Vodárenská infrastruktura

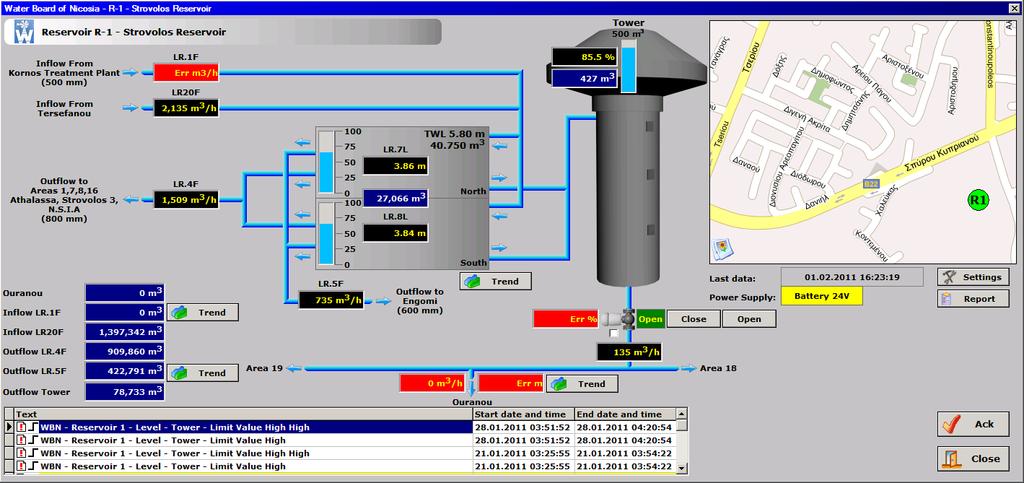

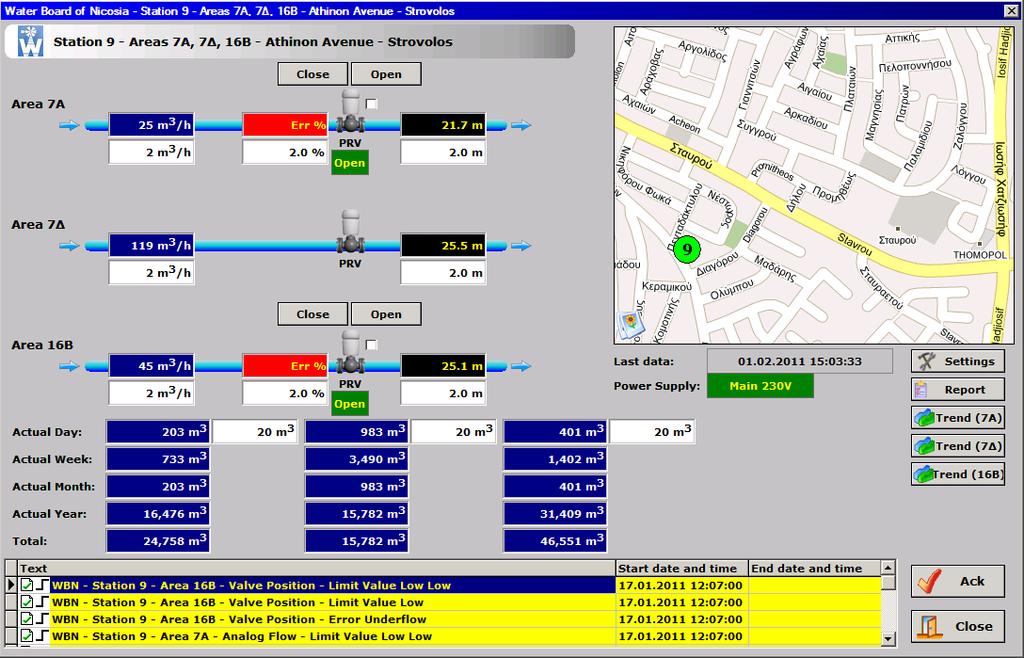

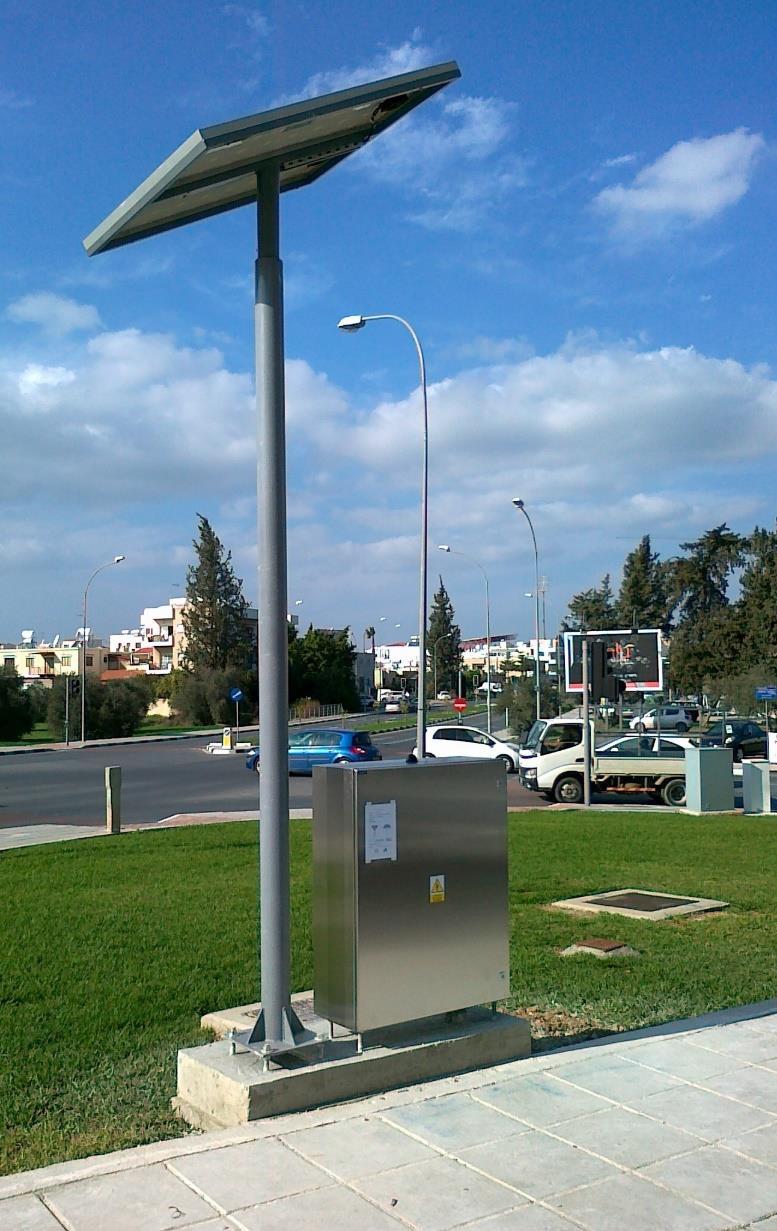

47 Vodárenská síť - Larnaca, Nikosie

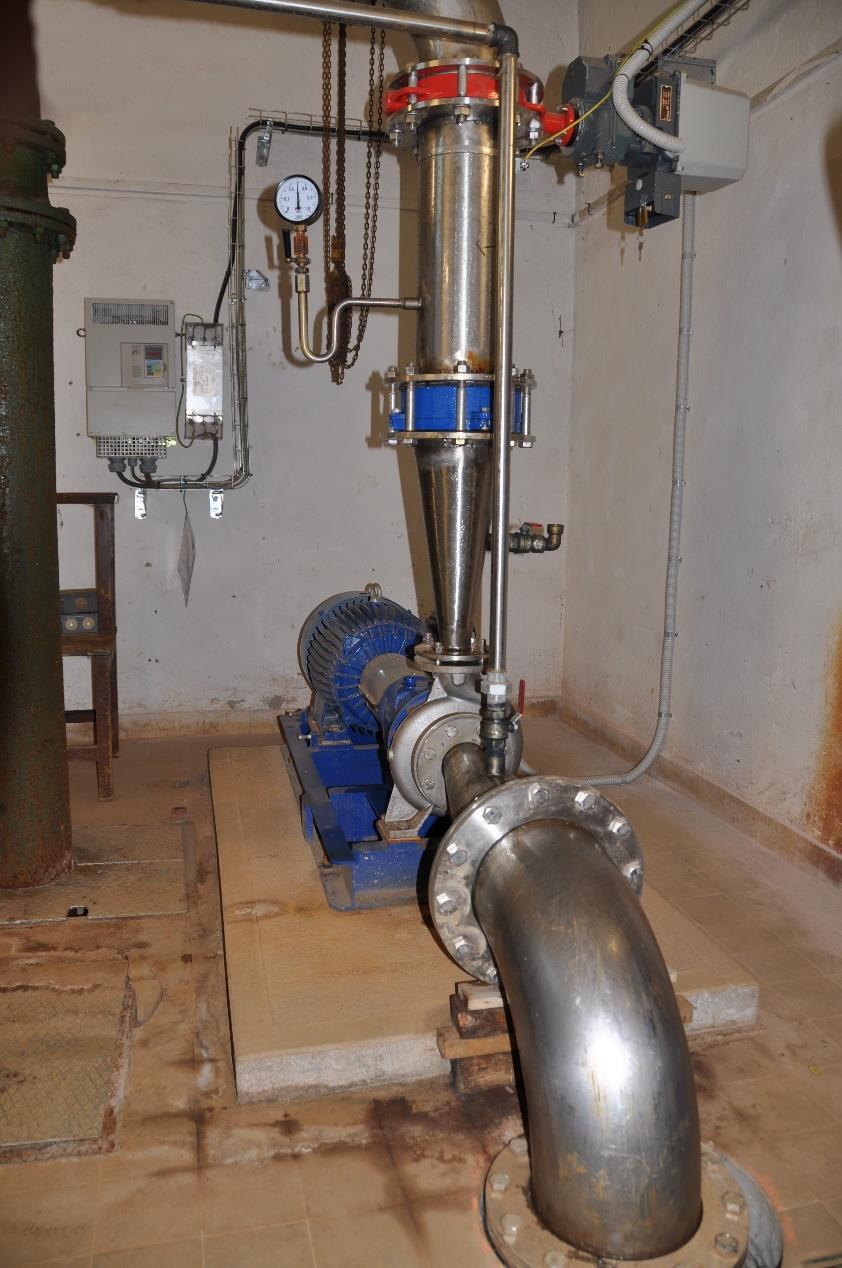

48 Monitoring a ovládání vodního zdroje Jankovice

49 Komplexní řízení budov

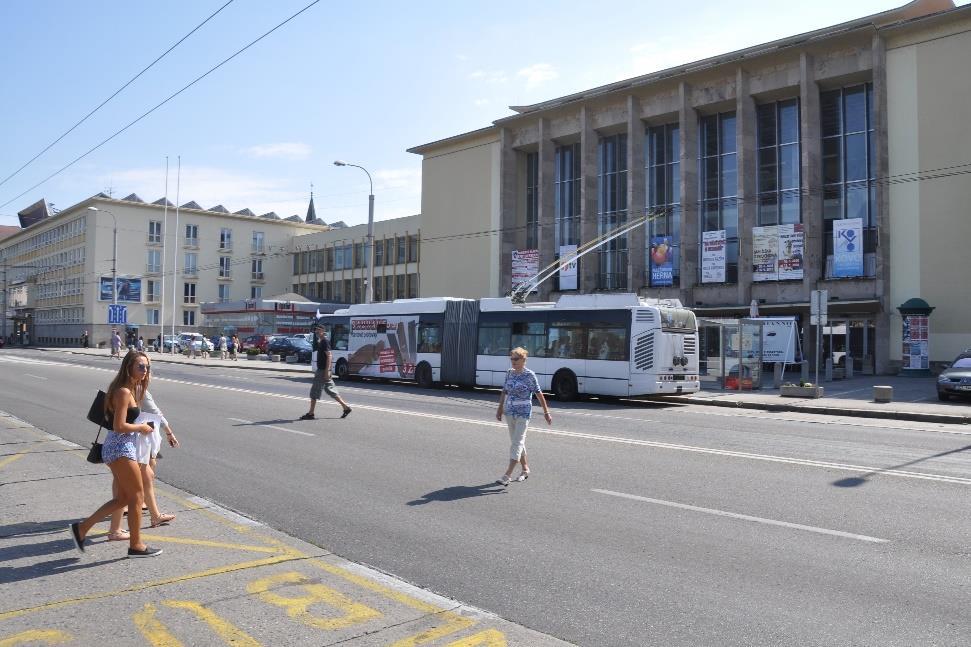

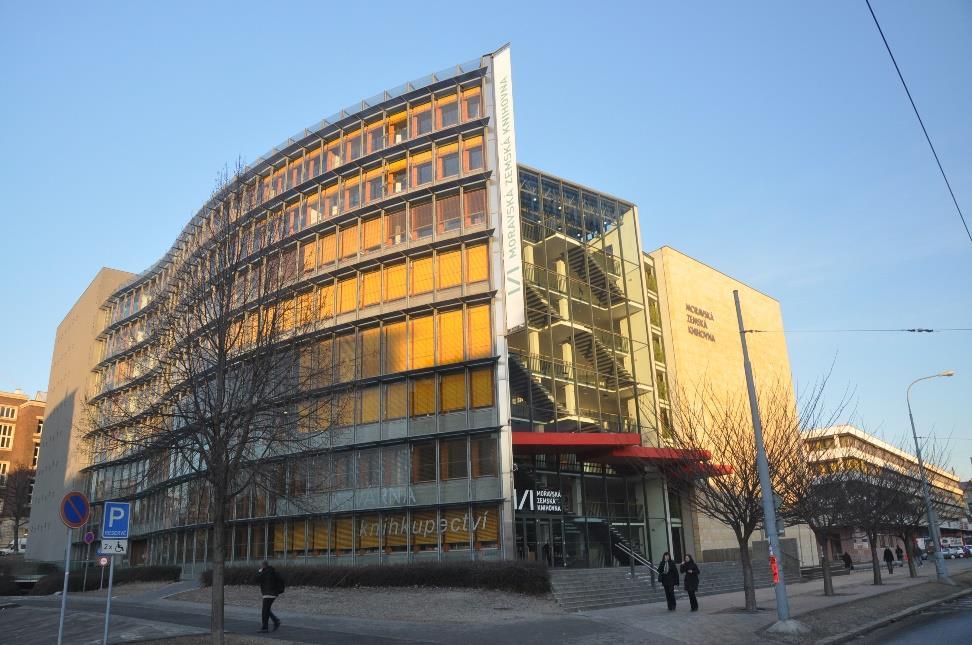

50 Veřejné, administrativní budovy Moravská zemská knihovna, Brno, 2002 Kulturní dům Metropol, Č.Budějovice, 2015

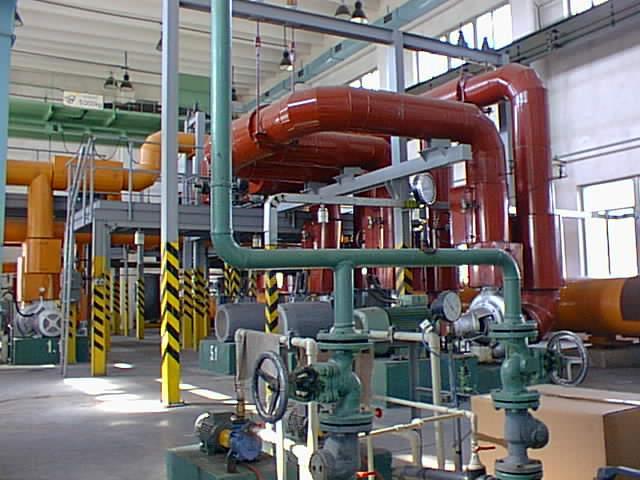

51 Centrální zásobování teplem

52 Praha Žižkov - sítě CZT a kotelen Kotelny Žižkov Kotelna s TČ Robur, Pentagon, Poděbrady

53 Tecomaty v síťových, rozsáhlých a časově postupně budovaných aplikacích

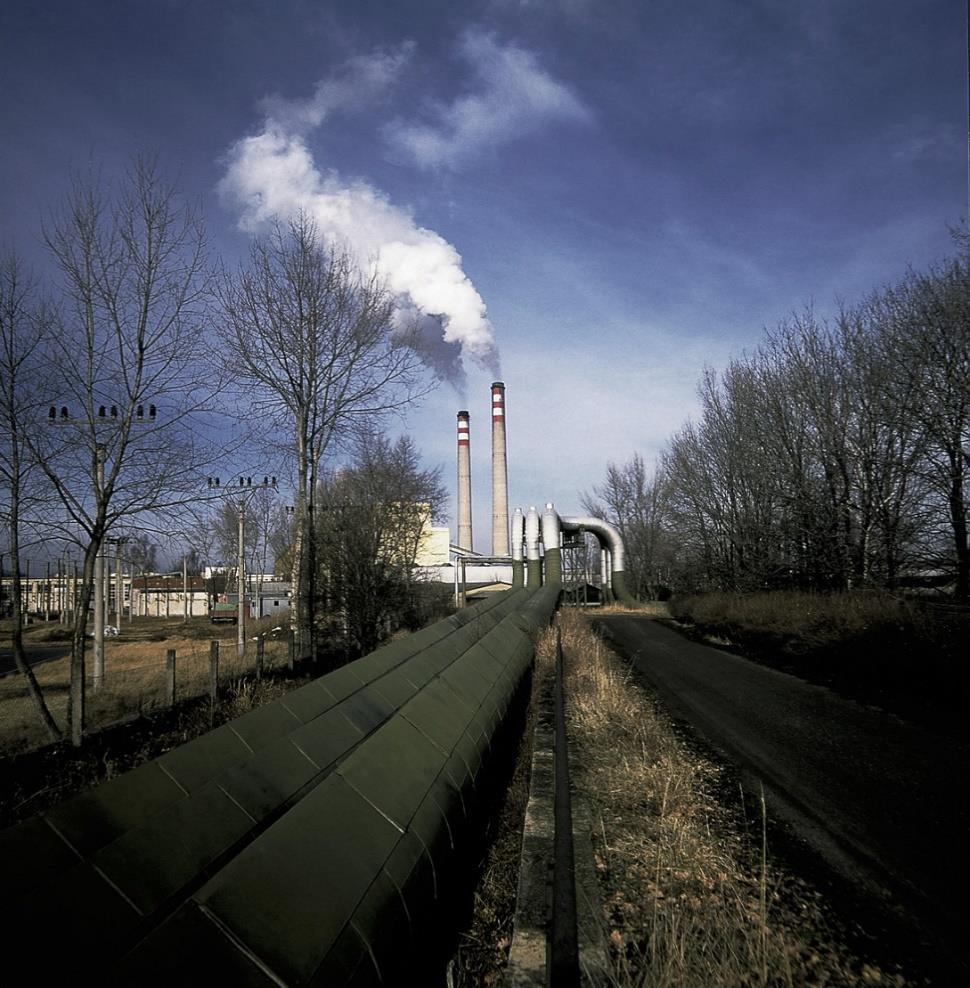

54 1994 Tecomaty na teplárenské síti El. Opatovice

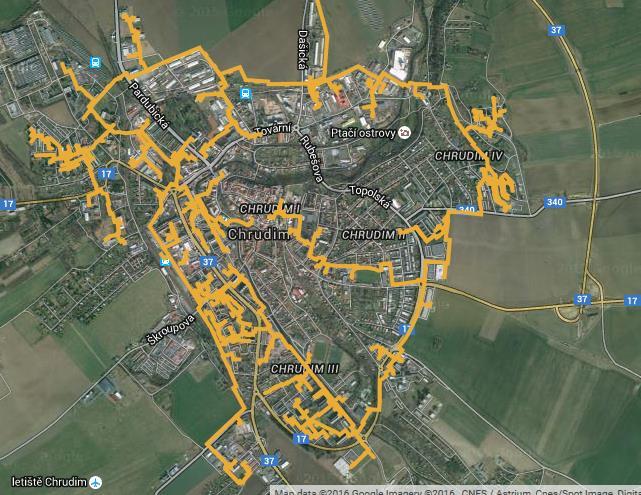

55 Tecomaty na teplárenské síti v Chrudimi ( )

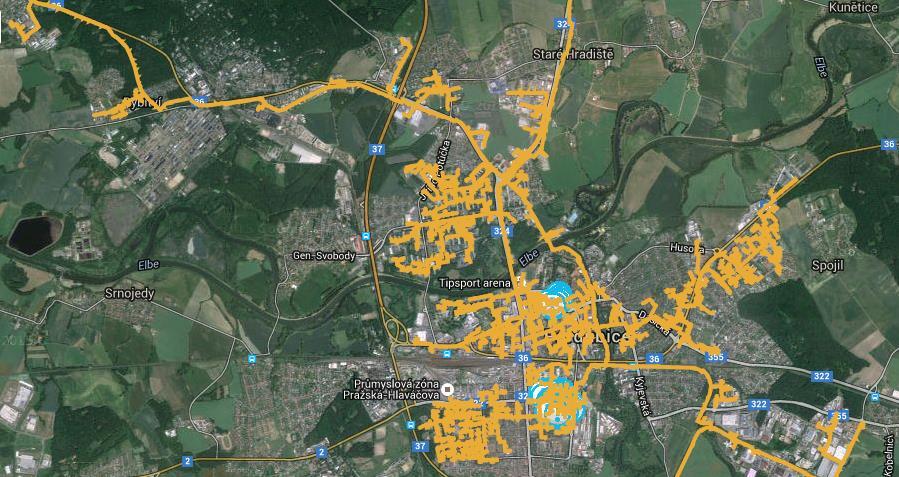

56 Tecomaty na teplárenské síti v Pardubicích ( )

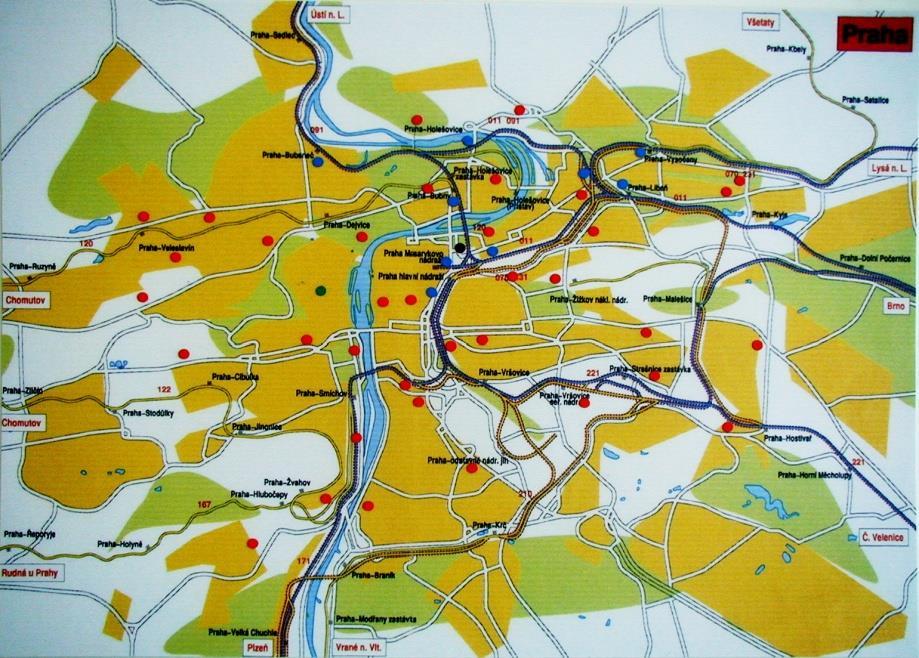

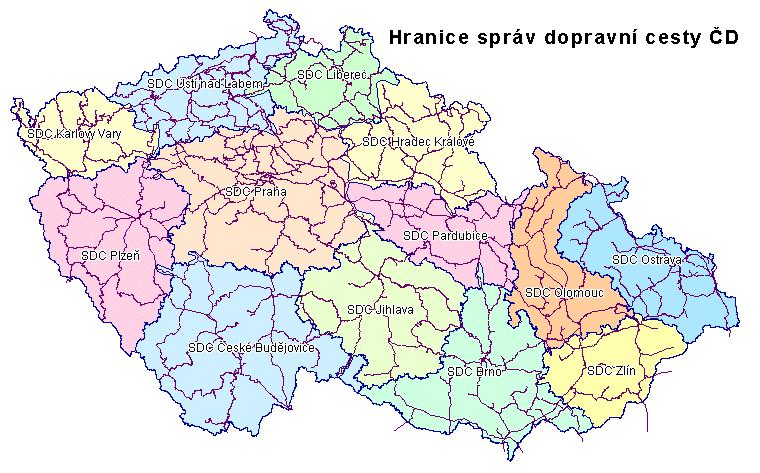

57 Kolejová doprava železniční - SŽDC řízení napájecích stanic na stejnosměrné trakci

58 Tecomaty na distribuční síti SPP ( )

59 Městský mobiliář, atrakce

60 Městské atrakce Mariánské Lázně NS905 (1986) Poděbrady Diorama Foxtrot (2011)

61 Tecomat Foxtrot je systém!

62 Terminal RFox, 868MHz I/O Komunikační submoduly TCL2 (CP-1003/1013 only) TCL2 (All CP-10xx) Tecomat Foxtrot je systém! Tecomat Foxtrot Přehled systému MOSAIC IEC LTE, 3G routery WiFi/ADSL Routery Cloud services SmartGrid ifoxtrot App Tablety Chytré telefony SmartTV PC, SCADA SX-1181 Switch BAOS RPi ID-31 Wall Touch ID-18 Wall Touch Engieering, service tool Ethernet / LAN / WLAN (WiFi) / Internet TCP/IP, UDP, SMTP, SNTP, HTTP, MODBUS TCP, IEC , BACNET/IP, XML, JSON CP-1000 CP-1001 CP-1003 CP-1004 CP-1005 CP-1006 CP-1008 CP-1972.xx SDHC, 32GB Slot pro volitelné CH2, CH3, CH4 CH1 RS-232 CP-1013 CP-1014 CP-1015 CP-1016 CP-1018 CP-1970.xx 8DI, 4DO, 10RO,8AI, 4AO 4DI, 4DI/AI, 6RO 6DI/AI, 6RO, 2AO 2 DI, 13DI/AI, 10RO, 1 DI, 11DI/AI, 10RO, 4AO 2DO-triac, 2AO Základní moduly Základní moduly Základní moduly / OEM verze Základní moduly / OEM verze MR_0104 MR_0114 MR_0124 RS-232 RS-485 RS-422 UC-1205 SX-1181 GSM M bus Modem MR_0105 MR_0106 MR_0115 2x RS-232 1x RS-232 3x RS-485 1x RS-485 2x RS-485 IB DI OS DO IR-1501 IT-1604 IT DI, 8RO 8AI, 2AO 8AI, 2AO OT AO Terminal GT osé polohování UC-1203 UC-1204 SC-1101 SC-1101 SC-1102 SC-1111 OpenTerm MP bus RS-232/ RS-232/ CAN RF RS-485 RS-485 Wireless MBus ID-14 ID-17 ID-31 - nástěnný ID-32 - vestavný 4 dotykový panel MR_0161 MR_0160 CAN 2x CAN MR_0152 Profibus DP slave PLC I/O Rozšiřující moduly Polohovací moduly Komunikační moduly DMX 512 Operátorské panely s klávesnicí/dotykové ID vestavný dotykový panel PX_7811 PX_7812 7DI 4DI, 3DO CIB-1 CIB-2 C-IR-0203M C-IR-0303M 2AI/DI,2RO, 3AI/DI, 3RO 1AO/PWM C-WS-0200R krátkocestné dvojtlačítko C-WS-0400R iglass C-IT-0202S 2AI/DI, 2AO C-AM-0600I 5AI/DI, 1xAI C- OR M 8R O C-IB- 1800M 4AI/DI, 14DI C-WS-0400R krátkocestné trojtlačítko C-WS-0600R iglass C-IR-0203S 2AI/DI, 1RO,2AO C-IT-0100H-P Teplota C-IT-0504S 5AI/DI, 4AO C-OR-0011M RO C-RS-0200R Otočný ovladač Další dostupné designy: C-IT-0908S 9DI, 8DO C-IT-0100H-P Teplota C-JC-0006M 6 ovladačů žaluzií C-IT-0200R Teplota C-RI-0401S 2AI/DI, IR In/Out C-HM-0308M 3AI/DI,6RO, 2AO C-RQ-0600R-RHT Vlhkost, Teplota C-WG-0503S 2AI/DI, 3DO, 1Wiegand C-IT-0100H-P Teplota C-HM-1113M 3AI, 8DI, 9RO, 2AO C-WG-0500R čtečka RFID karet C-DL-0012S 12x DALI/DSI C-HM-1121M 3AI, 8DI, 19RO, 2AO Všechny obchodní značky náležejí jejich vlastníkům. Všechna práva vyhrazena. C-VT-0102B 1x inventer C-IT-0200I Teplota C-DM-0402M-RLC 2x Stmívač 230V AC/500VA C-RQ-0600R-PIR Detektor pohybu C-FC-0024X FanCoil C-OR-0202B 2AI/DI, 2RO C-DM-0006M -ULED 6x Stmívač C-RI-0401R IR In/Out, čidlo osvětlení, teploty, C-HC-0201F-E 2AI/DI, 0-100% Valve C-RI-0401I Teplota, Osvětlení C-LC-0202B 2AI/DI, 2RO C-DM-0006M C-DM-0002M -ILED 2x AO 0-10V, 6x Stmívač 2x RO C-RC-0002R Řízení teploty C-RC-0011R C-JC-0201B 1 Ovladač žaluzií C-RQ-0400I Teplota, vlhkost C-DL-0064M 64x DALI/DSI C-RC-0003R Řízení teploty, vlhkosti RCM2-1 C-VO-0001B Audio přehrávač C-IT-0200I-SI Solární irradiace C-EM-0401M 3f+1f elektroměr C-RQ-0600R-CHT CO 2, Vlhkost Teplota, C-AQ-0001R CO 2 C-AQ-0002R VOC C-BS-0001M C-AQ-0003R kouř C-DM-0001B-SL DTNVE-1/CIB řízení adresovatelných LED pásků a matic S-RS-01I Senzor deště DTNVEM-1 /CIB CIB Common Installation Bus, CFox CIB-3 CIB-4 CIB-5 CIB-6 CF x CFox CF x CFox CIB-7 CIB-8 CF x CFox CIB-9 CIB-10 CF x CFox RF x RFox RF x RFox RF x RFox RF x RFox R-HM-1113M 3AI, 8DI, 9RO, 2AO R-WS-0200R Time R-HC-0101F 1AI/DI, 0-100% Valve R-OR-0001B 1RO R-HM-1121M 3AI, 8DI, 19RO, 2AO R-KF-0400B 4DI R-WS-0400R R-IT-0100R R-KF-0500B Time Time 5DI R-RC-0011R R-RC-0001R R-IB-0400B 4DI R-IT-0100I Temperature

63 Tecomat Foxtrot je systém! Programování v MOSAIC dle standardu IEC Interní grafické webové stránky uživatelsky programovatelné Interní programovatelný datalogger TecoRoute - chráněný přístup bez veřejné IP adresy

64 Tecomat Foxtrot komunikační kompatibilita WEB VIZUALIZACE SCADA, VIZUALIZACE APP, WEB, CLOUD SLUŽBY SYSTÉMY ZALOŽENÉ NA FOXTROTU KLIMATIZACE ZABEZPEČENÍ A PŘÍSTUPY TEPELNÁ ČERPADLA SOLÁRNÍ MĚNIČE AUDIO VIDEO SYSTÉMY NÁSTĚNNÉ OVLADAČE VĚTRÁNÍ, REKUPERACE OSTATNÍ NÁSTĚNNÉ OVLADAČE DOMÁCÍ SPOTŘEBIČE, OSVĚTLENÍ TOPENÍ OSVĚTLENÍ, STÍNĚNÍ Wiegand VŠECHNY OBCHODNÍ ZNAČKY NÁLEŽEJÍ JEJICH MAJITELŮM, VŠECHNA PRÁVA VYHRAZENA.

65 Tecomat ve světě Hotel Van Der Valk Veenedaal, Holandsko Liberty Technology Park, Cluj, Rumunsko Rodinný dům Düsseldorf, Německo Domy Ecomodula, Francie Měření a regulace Smith Medicals, Česká republika Apartmán Tri veže, Bratislava, Slovensko Rodinný dům, Maďarsko Vzduchtechnika VBW, Gdaňsk Polsko Vila na ostrově Korfu Řeco Kotelna na biomasu, Kohila Estonsko Kotelna, Lvov Ukrajina Hotel My Story, Lisabon, Portugalsko Český pavilon EXPO 2015 Milano, Itálie Showroom, Sao Paulo, Brazilie Sběr dat z plynoměrů, Istanbul, Turecko Klimatizace hotelu, Ibiza, Španělsko Certifikace v procesu Certifikace v procesu Parkoviště Tichin, Jekatěrinburg Rusko Klimatizace společenského sálu, Astana, Kazachstan Samsung, výroba LED display Korea Museum kyperského divadla, Limasol, Kypr Nemocnice Jeddah Saudská Arabie Překladiště ropy, Black sea terminal, Poti, Gruzie. 110 km přivaděče vody, Larestan, Irán Výroba rozvaděčů, Indie Výroba autodílů, Čína MVE Fujishida, Japonsko

66 Tecomat a spolupráce s univerzitami ČVUT Praha FD FS FEL FA UCEEB VUT- Brno TUL - Liberec UTB - Zlín VŠB - Ostrava

67 Foxtrot je volně programovatelný, Volně konfigurovatelný, Vlastní funkční bloky Zákaznické OEM verze Foxtrot je nástroj pro realizace vašich myšlenek Foxtrot je nástroj pro realizace myšlenek a potřeb vašich klientů Foxtrot umožňuje propojit a automaticky řídit zařízení třetích stran dle výběru vašich klientů Foxtrot není nositelem hotového řešení, Foxtrot je nositelem možností Proč s Foxtrotem?

68 Děkuji za pozornost!
