Přehled produktů 2013

Transkript

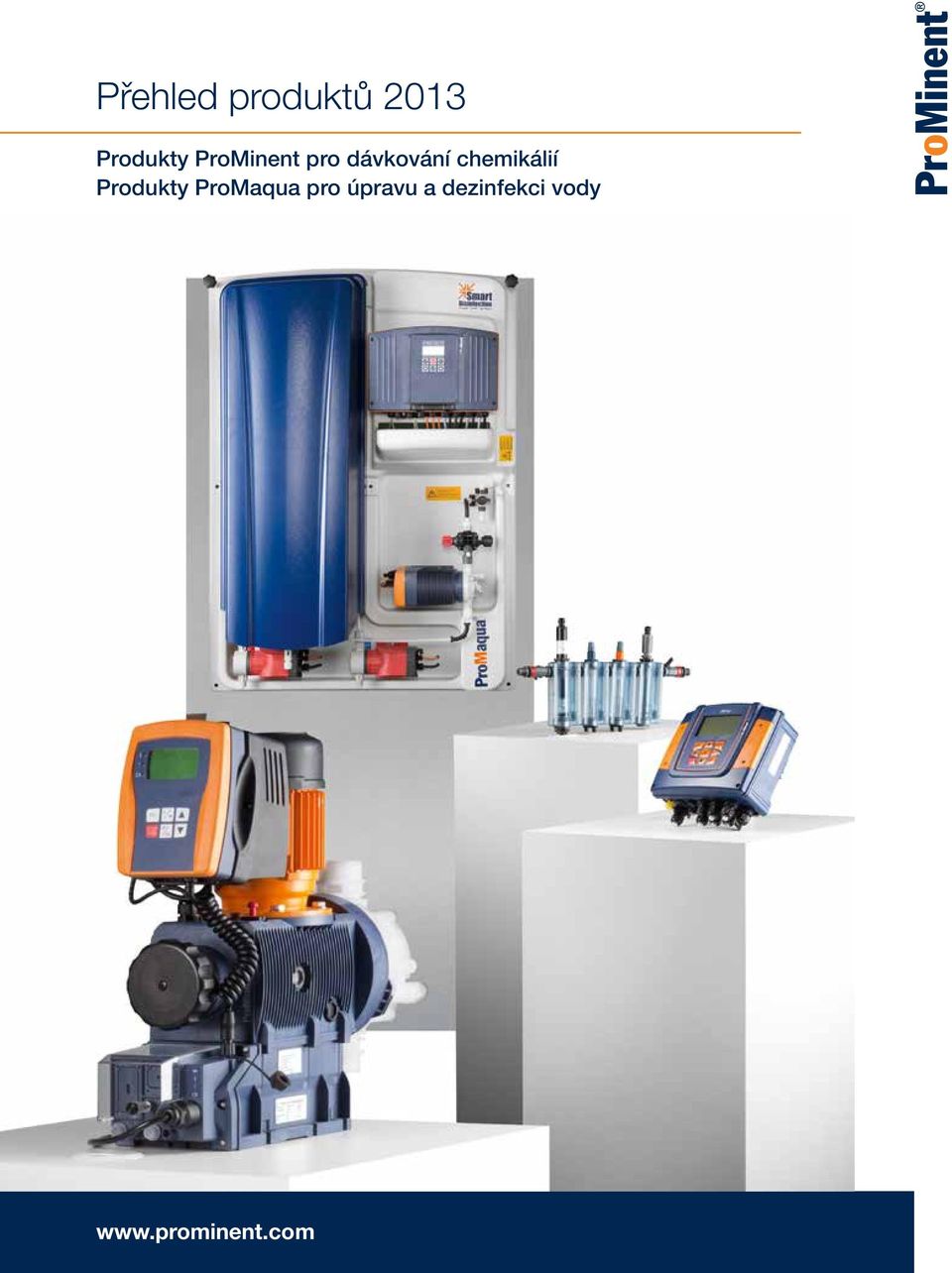

1 Přehled produktů 2013 Produkty ProMinent pro dávkování chemikálií Produkty ProMaqua pro úpravu a dezinfekci vody

2 Vaše aplikace, naše řešení. Vítejte u značky ProMinent. Naší hnací silou je technický pokrok Již více než 50 let profitují naši zákazníci ze specifických uživatelských zkušeností a rozsáhlého know-how našich expertů po celém světě. Fluidní dávkovací technika představuje primární program společnosti ProMinent, perfektně doplňovaný produkty ProMaqua pro úpravu a dezinfekci vody. Modulární program, skládající se z jednotlivých produktů a systémových řešení, tak nabízí každému zákazníkovi kdykoliv a kdekoliv maximální flexibilitu a hospodárnost. Naší snahou je absolutní spokojenost zákazníků Vysoce kvalitní a spolehlivé produkty jsou díky vynikající kompetenci engineeringu základem a stejnou měrou jsou důležité i individuální potřeby každého jednotlivého zákazníka. Jsme dodavatelem pro mnoho oborů a splňujeme přitom nejrozmanitější procesní požadavky. Dodávky samozřejmě provází osobní péče o projekty a uživatelské poradenství, bezproblémový průběh, jakož i celosvětové servisní služby. Naším úkolem jsou inovace, perspektivní pro budoucnost Nezáleží na tom, zda se jedná o specifickou malou zakázku nebo o velký projekt, těžištěm našeho výzkumu a vývoje je vždy absolutní bezpečnost procesu. Naše komponenty, systémy a technologie pro ekologické a trvalé dávkování a úpravu vody se vyznačují nejvyšší efektivitou a aplikační orientací. V zájmu našich zákazníků pracujeme nepřetržitě na optimalizaci úsporných potenciálů. Protože naše vedoucí postavení na světovém trhu rovněž zavazuje nejen k neustále novým špičkovým výkonům, ale především k myšlení a jednání s vědomím odpovědnosti. 2

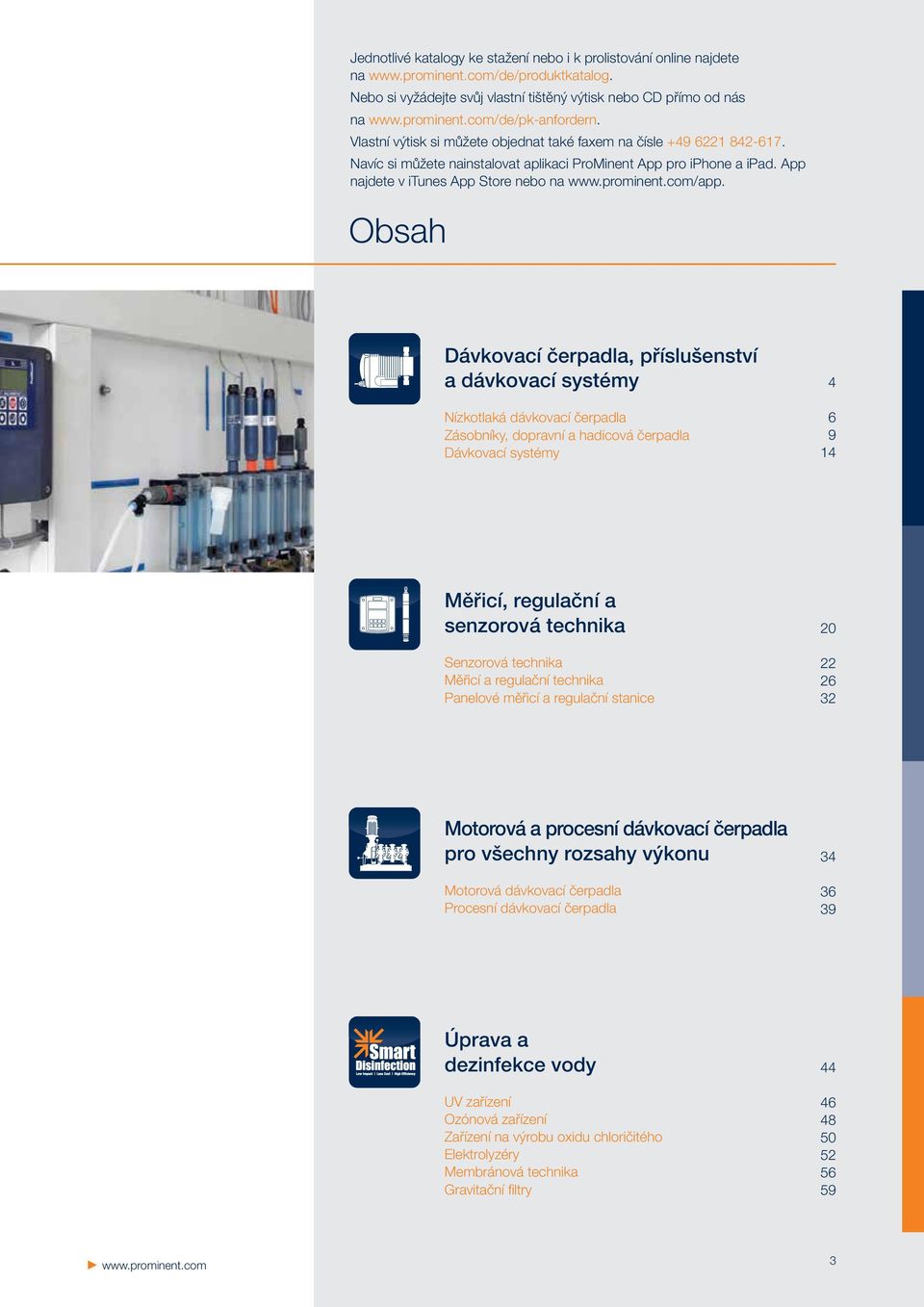

3 Jednotlivé katalogy ke stažení nebo i k prolistování online najdete na /de/produktkatalog. Nebo si vyžádejte svůj vlastní tištěný výtisk nebo CD přímo od nás na /de/pk-anfordern. Vlastní výtisk si můžete objednat také faxem na čísle Navíc si můžete nainstalovat aplikaci ProMinent App pro iphone a ipad. App najdete v itunes App Store nebo na /app. Obsah Dávkovací čerpadla, příslušenství a dávkovací systémy Nízkotlaká dávkovací čerpadla Zásobníky, dopravní a hadicová čerpadla Dávkovací systémy Měřicí, regulační a senzorová technika Senzorová technika Měřicí a regulační technika Panelové měřicí a regulační stanice Motorová a procesní dávkovací čerpadla pro všechny rozsahy výkonu Motorová dávkovací čerpadla Procesní dávkovací čerpadla Úprava a dezinfekce vody UV zařízení Ozónová zařízení Zařízení na výrobu oxidu chloričitého Elektrolyzéry Membránová technika Gravitační filtry

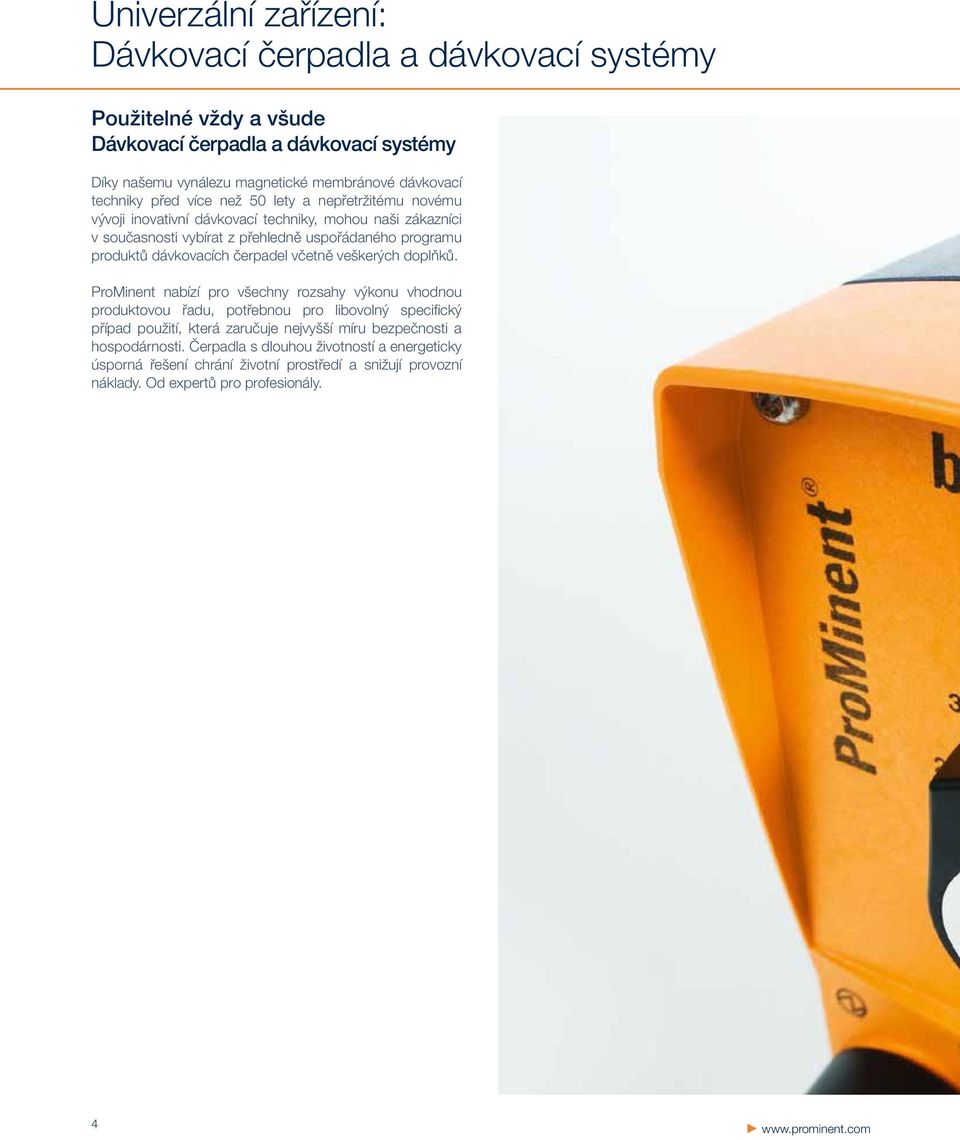

4 Univerzální zařízení: Dávkovací čerpadla a dávkovací systémy Použitelné vždy a všude Dávkovací čerpadla a dávkovací systémy Díky našemu vynálezu magnetické membránové dávkovací techniky před více než 50 lety a nepřetržitému novému vývoji inovativní dávkovací techniky, mohou naši zákazníci v současnosti vybírat z přehledně uspořádaného programu produktů dávkovacích čerpadel včetně veškerých doplňků. ProMinent nabízí pro všechny rozsahy výkonu vhodnou produktovou řadu, potřebnou pro libovolný specifický případ použití, která zaručuje nejvyšší míru bezpečnosti a hospodárnosti. Čerpadla s dlouhou životností a energeticky úsporná řešení chrání životní prostředí a snižují provozní náklady. Od expertů pro profesionály. 4

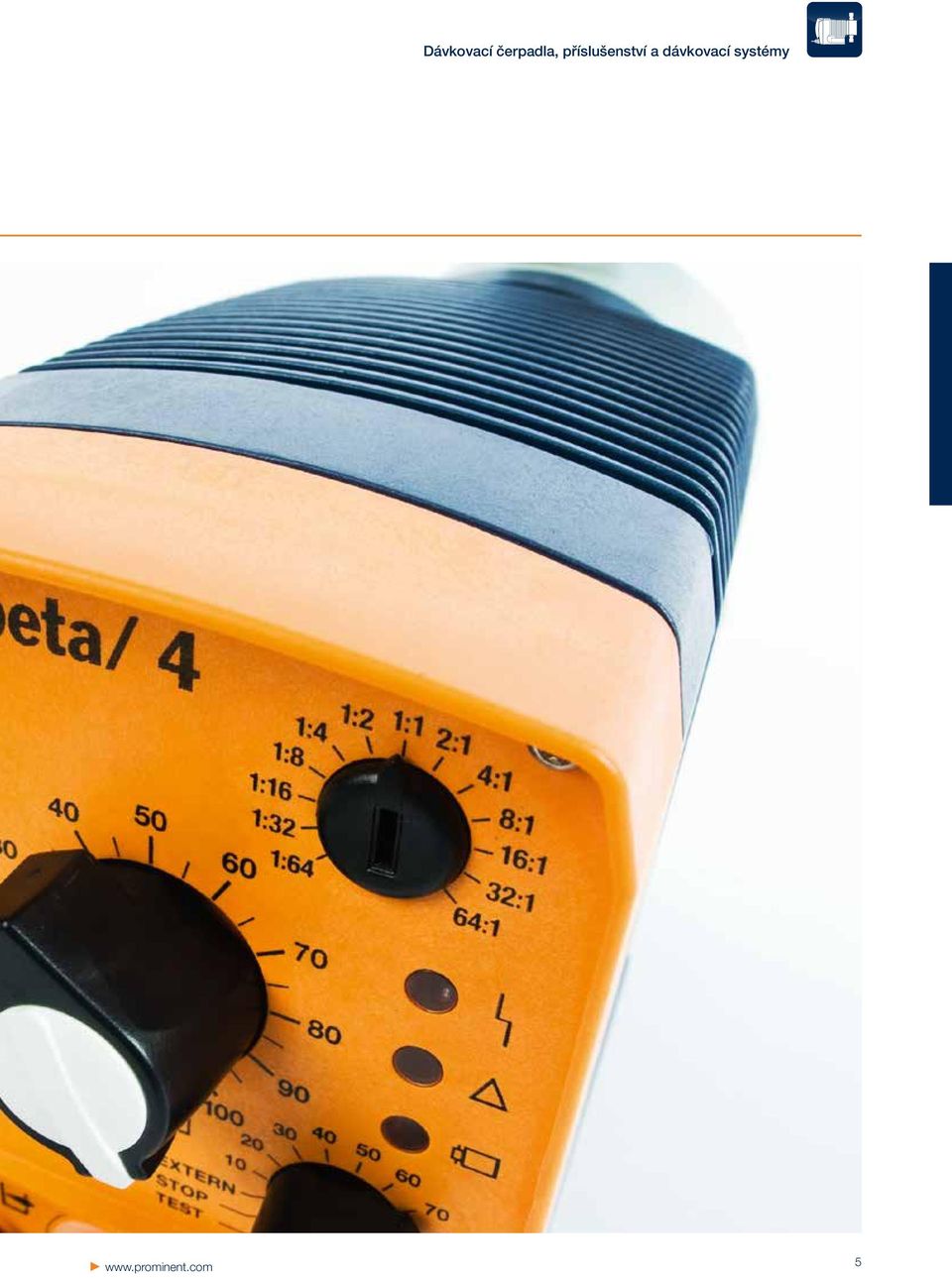

5 Dávkovací čerpadla, příslušenství a dávkovací systémy 5

6 Přehled nízkotlakých dávkovacích čerpadel Nabízíme vám optimální výběr různých konstrukčních velikostí, dávkovacích hlav, výkonů, jakož i možností nastavení a ovládání. Naše dávkovací čerpadla se vyznačují také konstantně vysokou výkonností i za nejtvrdších podmínek, téměř univerzální použitelností a nejvyšší hospodárností. Vlastnosti výbavy: manuální provoz, externí kontaktní řízení, částečně dodatečné analogové řízení, procesní časovač a sběrnicové rozhraní. Motorové membránové dávkovací čerpadlo alpha Motorové membránové dávkovací čerpadlo alpha je vyvinuté pro snadné používání a optimální řešení pro nepřetržité dávkování v dolním rozsahu výkonu. Nejvýše spolehlivé, robustní a výkonné. Rozsah výkonu: 1,0 30,6 l/h, 10 2 bar Magnetické membránové dávkovací čerpadlo Beta b Všestranné s vynikajícím poměrem ceny a výkonu: magnetické membránové dávkovací čerpadlo Beta b s integrovaným zvyšováním a snižováním kmitočtu impulzů přesvědčuje v každém ohledu. Rozsah výkonu: 0,74 32 l/h, 25 2 bar Magnetické membránové dávkovací čerpadlo gamma/ L gamma/ L nabízí nejmodernější technologii pro nejvyšší nároky. Může být použito jako samostatné řešení nebo přes sběrnicové rozhraní do komplexních zařízení. Rozsah výkonu: 0,74 32 l/h, 16 2 bar Magnetické membránové dávkovací čerpadlo delta Konstrukční řada delta představuje technologii na nejvyšší úrovni s celosvětově jedinečnou inovací: optodrive je regulovaný magnetický pohon, který dovoluje největší možné přizpůsobení pro úlohu dávkování při maximální přesnosti. Rozsah výkonu: 7,5 75 l/h, 25 2 bar 6

7 Dávkovací čerpadla, příslušenství a dávkovací systémy Přesné pístové dávkovací čerpadlo mikro delta Všestranně použitelné dávkovací čerpadlo mikro delta se vyznačuje nejvyšší přesností. Regulovaný magnetický provoz zaručuje maximální přesnost při procesu dávkování. Rozsah výkonu: ml/h, bar Pneumaticky poháněné dávkovací čerpadlo Pneumados b Když není k dispozici elektrická energie, představuje osvědčené standardní řešení konstrukční řada Pneumados b. Spolehlivě a nepřetržitě provádí jednoduché úkoly dávkování. Rozsah výkonu: 0,76 16,7 l/h, 16 2 bar Průtokoměr DulcoFlow Tento nový přístroj pro měření všech kapalných médií představuje optimální doplněk dávkovacího čerpadla. Přístroj DulcoFlow zaznamenává protékající množství pulzující kapaliny pomocí postupu měření ultrazvukem. Měřicí rozsah: 0,1 50 l/h 7

8 Pomůcka pro výběr Pro rozsah výkonu 0,15 75 l/h při protitlaku 60 2 bar máte k dispozici výběr z rozmanitého portfolia dávkovacích čerpadel. Pomocí pomůcky pro výběr najdete naprosto vhodné čerpadlo pro vaše potřeby. Pump-Guide Pro rychlé nalezení vhodného čerpadla pro vaše potřeby využijte také online přehled čerpadel Pump-Guide na Jednoduše zadejte čerpací výkon, protitlak a frekvenci hotovo! Automaticky se vám zobrazí výběr odpovídajících čerpadel. [bar] [l/h] 8

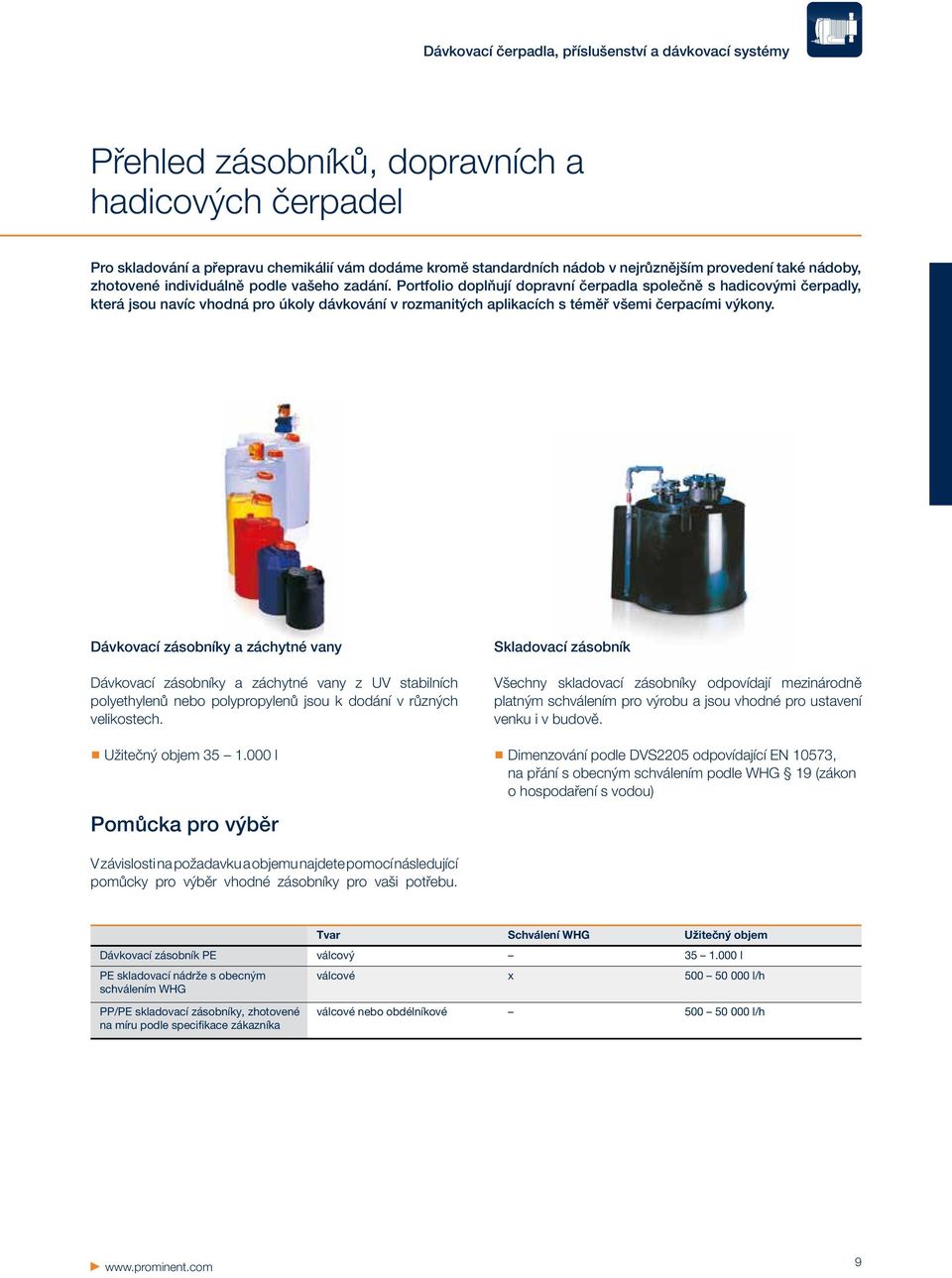

9 Dávkovací čerpadla, příslušenství a dávkovací systémy Přehled zásobníků, dopravních a hadicových čerpadel Pro skladování a přepravu chemikálií vám dodáme kromě standardních nádob v nejrůznějším provedení také nádoby, zhotovené individuálně podle vašeho zadání. Portfolio doplňují dopravní čerpadla společně s hadicovými čerpadly, která jsou navíc vhodná pro úkoly dávkování v rozmanitých aplikacích s téměř všemi čerpacími výkony. Dávkovací zásobníky a záchytné vany Dávkovací zásobníky a záchytné vany z UV stabilních polyethylenů nebo polypropylenů jsou k dodání v různých velikostech. Užitečný objem l Pomůcka pro výběr Skladovací zásobník Všechny skladovací zásobníky odpovídají mezinárodně platným schválením pro výrobu a jsou vhodné pro ustavení venku i v budově. Dimenzování podle DVS2205 odpovídající EN 10573, na přání s obecným schválením podle WHG 19 (zákon o hospodaření s vodou) V závislosti na požadavku a objemu najdete pomocí následující pomůcky pro výběr vhodné zásobníky pro vaši potřebu. Tvar Schválení WHG Užitečný objem Dávkovací zásobník PE válcový l PE skladovací nádrže s obecným schválením WHG válcové x l/h PP/PE skladovací zásobníky, zhotovené na míru podle specifikace zákazníka válcové nebo obdélníkové l/h 9

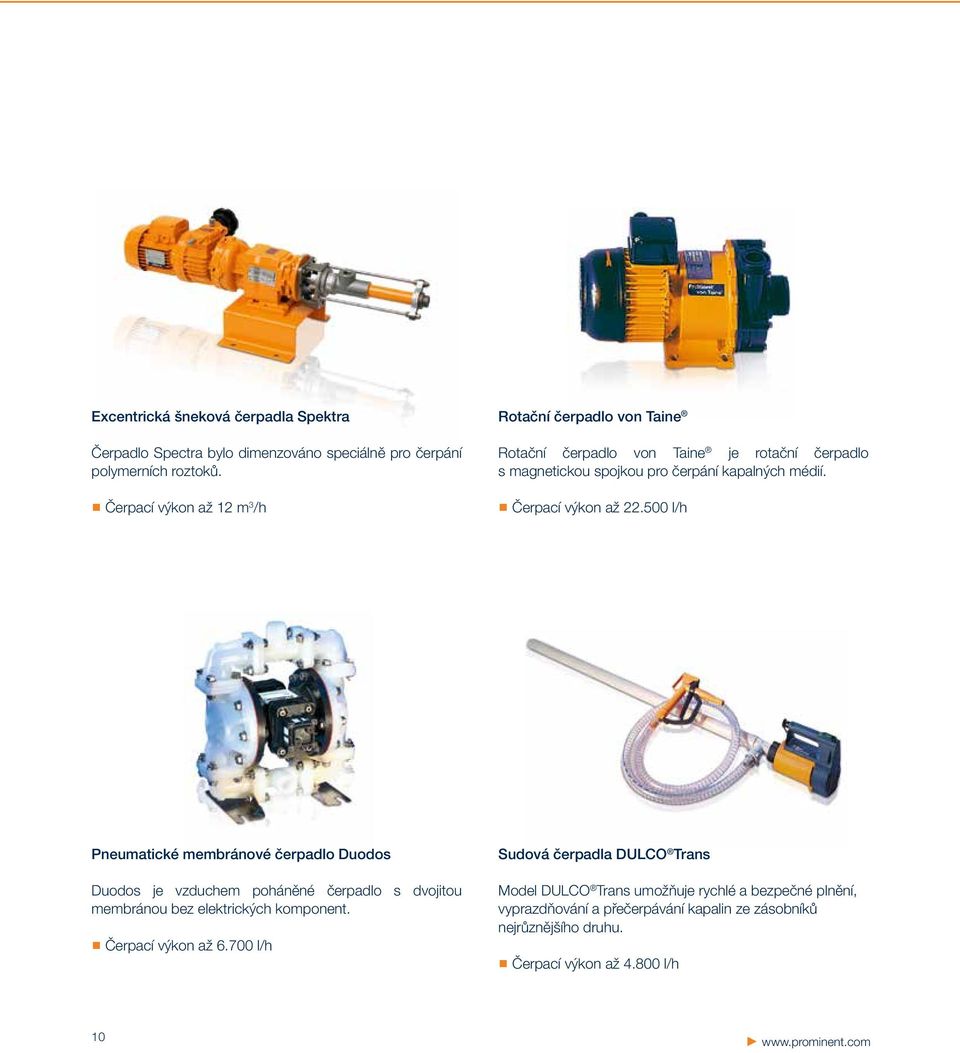

10 Excentrická šneková čerpadla Spektra Čerpadlo Spectra bylo dimenzováno speciálně pro čerpání polymerních roztoků. Čerpací výkon až 12 m 3 /h Rotační čerpadlo von Taine Rotační čerpadlo von Taine je rotační čerpadlo s magnetickou spojkou pro čerpání kapalných médií. Čerpací výkon až l/h Pneumatické membránové čerpadlo Duodos Duodos je vzduchem poháněné čerpadlo s dvojitou membránou bez elektrických komponent. Čerpací výkon až l/h Sudová čerpadla DULCO Trans Model DULCO Trans umožňuje rychlé a bezpečné plnění, vyprazdňování a přečerpávání kapalin ze zásobníků nejrůznějšího druhu. Čerpací výkon až l/h 10

11 Dávkovací čerpadla, příslušenství a dávkovací systémy Hadicová čerpadla DULCO flex Hadicová čerpadla DULCO flex náleží k našim nejflexibilnějším čerpadlům. Jsou použitelná pro enormně vysoký rozsah čerpacího výkonu od 17 do l/h. Menší čerpadla typů DF2 DF4 byla koncipována speciálně pro úkoly dávkování v bazénech, whirlpoolech nebo v oblastech wellness. Velká hadicová čerpadla DFA DFD jsou ideální pro specifické úkoly až do nejvyšších čerpacích výkonů a tlaků v laboratoři a v průmyslu. Všechny modely se vyznačují jednoduchým funkčním principem a jejich obsluha je zvláště snadná a bezpečná. DULCO flex DF2a DF2a se používá hlavně v privátních bazénech pro procesy s nízkým čerpacím tlakem. Rozsah výkonu: 0,4 2,4 l/h, 1,5 bar DULCO flex DF3a Tento model byl vyvinut speciálně pro dávkování aromatických látek, např. v saunách. Rozsah výkonu: 0,4 2,4 l/h, 1,5 bar DULCO flex DF4a Čerpadlem DULCO flex DF4a je možné provádět úkoly s větším množstvím dávkované kapaliny jak v privátních, tak i ve veřejných bazénech, jakož i obecné dávkování chemikálií. Rozsah výkonu: 1,5 12 l/h, 4 2 bar 11

12 Hadicové čerpadlo DULCO flex DFAa Hadicové čerpadlo DFAa je koncipováno jako nízkotlaké čerpadlo a je vhodné pro použití v laboratoři. Rozsah výkonu: až 105 l/h při 2 bar Hadicové čerpadlo DULCO flex DFBa Čerpadlo DULCO flex DFBa perfektně zvládá malá a střední čerpací množství při náročném použití v průmyslu. Rozsah výkonu: až 430 l/h při 8 bar Hadicové čerpadlo DULCO flex DFCa Toto hadicové čerpadlo vykazuje na základě své výbavy s rotorem. uloženým v kuličkových ložiscích, vysoce klidný chod a dlouhou životnost perfektní pro náročné použití v průmyslu. Rozsah výkonu: až l/h při 8 bar Hadicové čerpadlo DULCO flex DFDa Perfektní hadicové čerpadlo pro velká čerpací množství a vysoké tlaky. Čerpadlo DULCO flex DFDa je extrémně robustní a odolné. Rozsah výkonu: až l/h při 15 bar 12

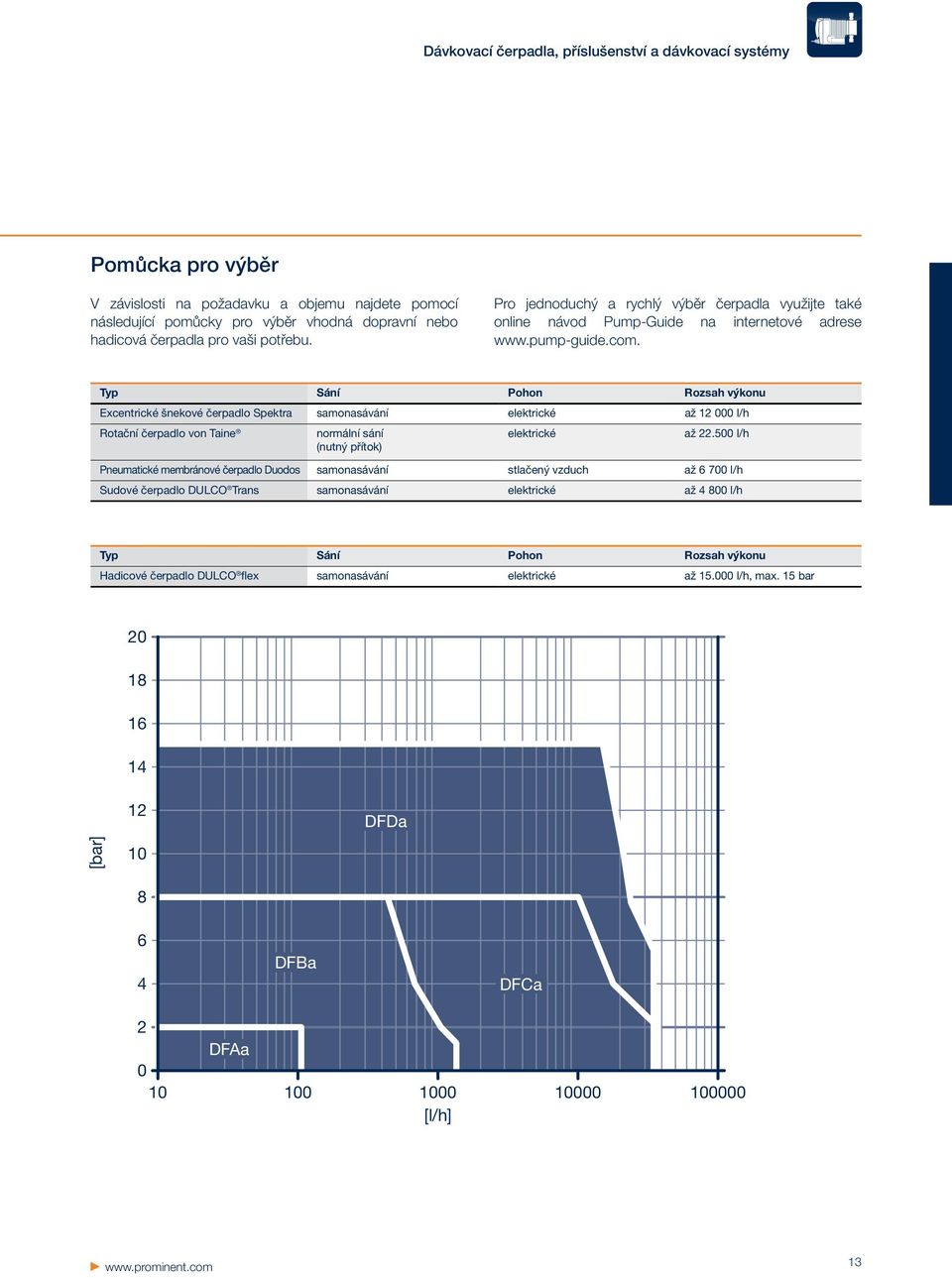

13 Dávkovací čerpadla, příslušenství a dávkovací systémy Pomůcka pro výběr V závislosti na požadavku a objemu najdete pomocí následující pomůcky pro výběr vhodná dopravní nebo hadicová čerpadla pro vaši potřebu. Pro jednoduchý a rychlý výběr čerpadla využijte také online návod Pump-Guide na internetové adrese Typ Sání Pohon Rozsah výkonu Excentrické šnekové čerpadlo Spektra samonasávání elektrické až l/h Rotační čerpadlo von Taine normální sání (nutný přítok) elektrické až l/h Pneumatické membránové čerpadlo Duodos samonasávání stlačený vzduch až l/h Sudové čerpadlo DULCO Trans samonasávání elektrické až l/h Typ Sání Pohon Rozsah výkonu Hadicové čerpadlo DULCO flex samonasávání elektrické až l/h, max. 15 bar DFDa [bar] DFBa DFCa 2 DFAa [l/h] 13

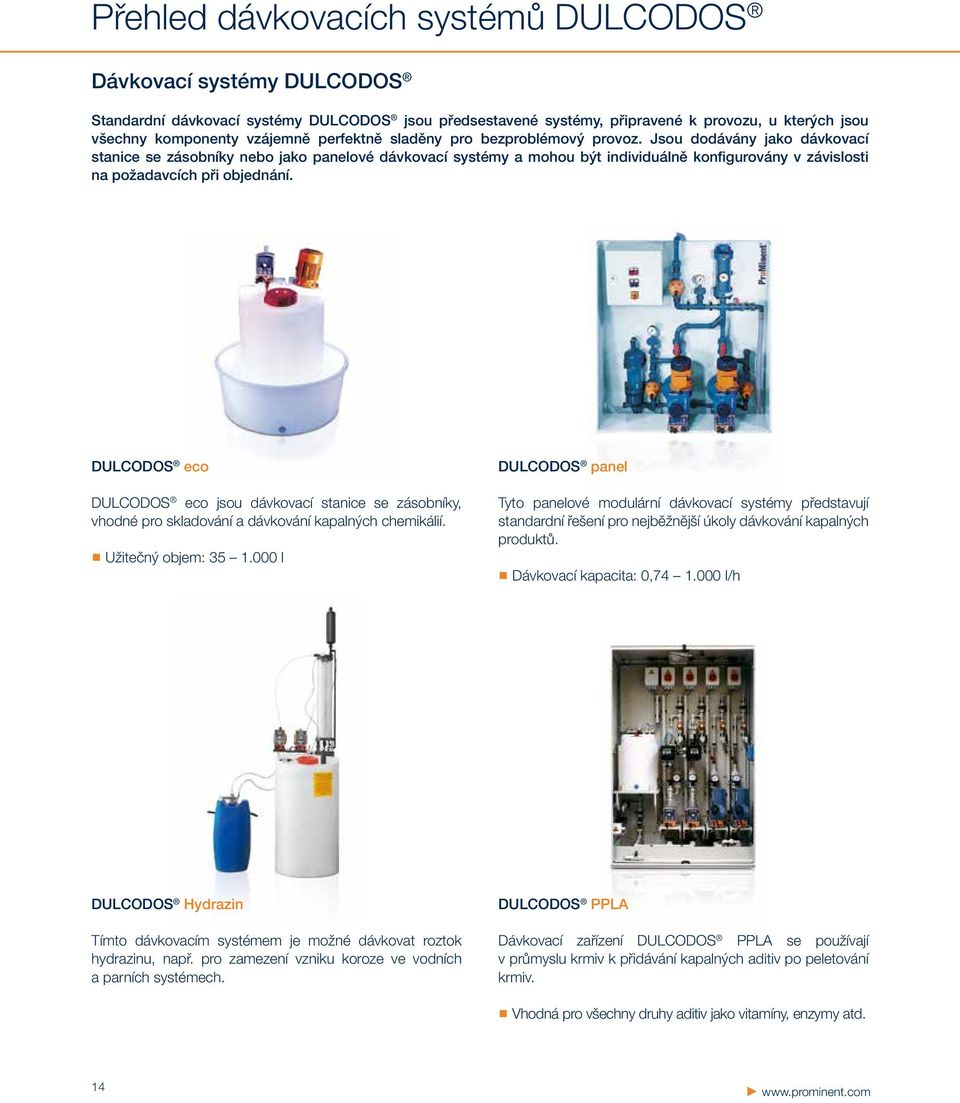

14 Přehled dávkovacích systémů DULCODOS Dávkovací systémy DULCODOS Standardní dávkovací systémy DULCODOS jsou předsestavené systémy, připravené k provozu, u kterých jsou všechny komponenty vzájemně perfektně sladěny pro bezproblémový provoz. Jsou dodávány jako dávkovací stanice se zásobníky nebo jako panelové dávkovací systémy a mohou být individuálně konfigurovány v závislosti na požadavcích při objednání. DULCODOS eco DULCODOS eco jsou dávkovací stanice se zásobníky, vhodné pro skladování a dávkování kapalných chemikálií. Užitečný objem: l DULCODOS panel Tyto panelové modulární dávkovací systémy představují standardní řešení pro nejběžnější úkoly dávkování kapalných produktů. Dávkovací kapacita: 0, l/h DULCODOS Hydrazin Tímto dávkovacím systémem je možné dávkovat roztok hydrazinu, např. pro zamezení vzniku koroze ve vodních a parních systémech. DULCODOS PPLA Dávkovací zařízení DULCODOS PPLA se používají v průmyslu krmiv k přidávání kapalných aditiv po peletování krmiv. Vhodná pro všechny druhy aditiv jako vitamíny, enzymy atd. 14

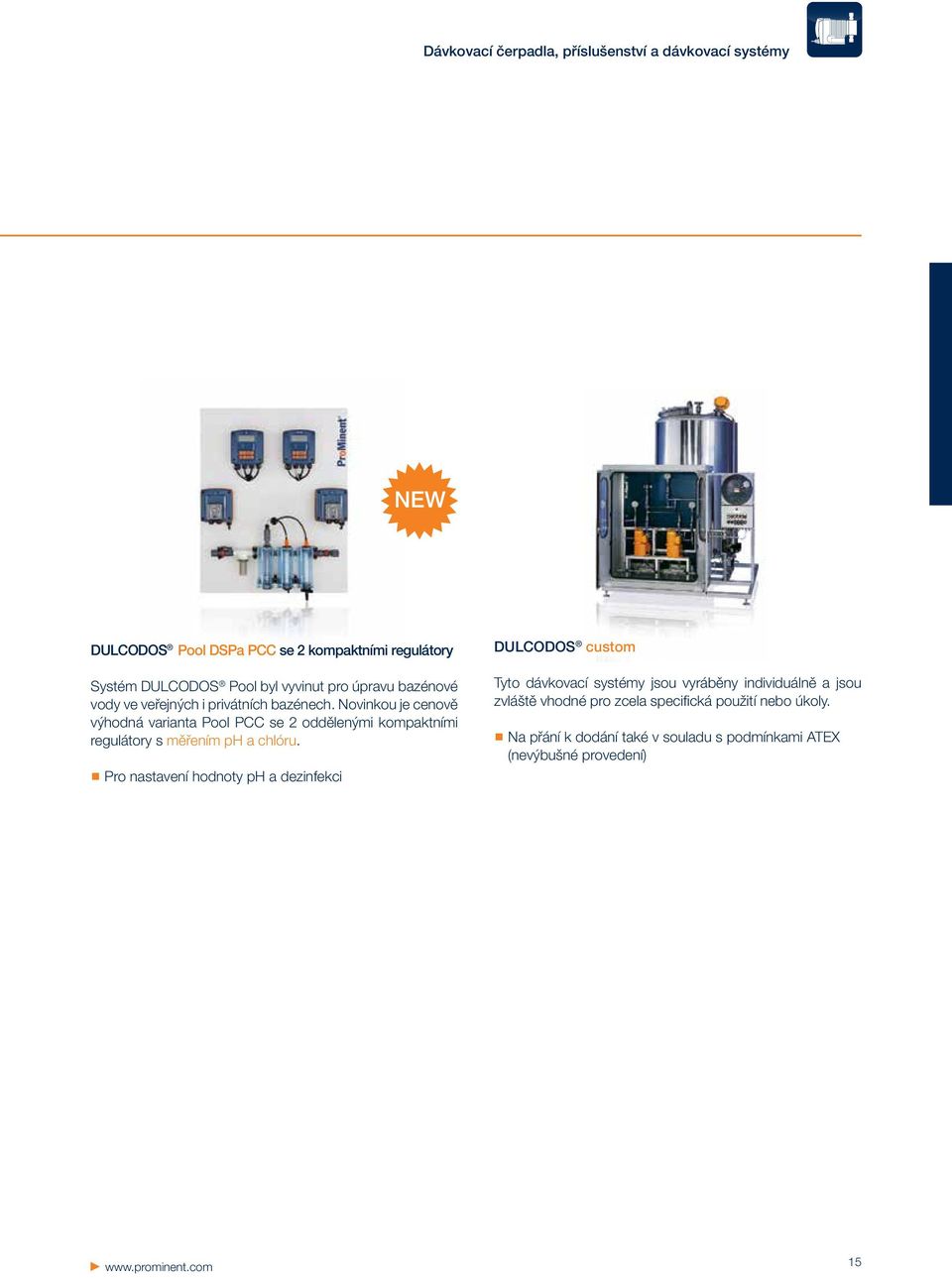

15 Dávkovací čerpadla, příslušenství a dávkovací systémy NEW DULCODOS Pool DSPa PCC se 2 kompaktními regulátory Systém DULCODOS Pool byl vyvinut pro úpravu bazénové vody ve veřejných i privátních bazénech. Novinkou je cenově výhodná varianta Pool PCC se 2 oddělenými kompaktními regulátory s měřením ph a chlóru. Pro nastavení hodnoty ph a dezinfekci DULCODOS custom Tyto dávkovací systémy jsou vyráběny individuálně a jsou zvláště vhodné pro zcela specifická použití nebo úkoly. Na přání k dodání také v souladu s podmínkami ATEX (nevýbušné provedení) 15

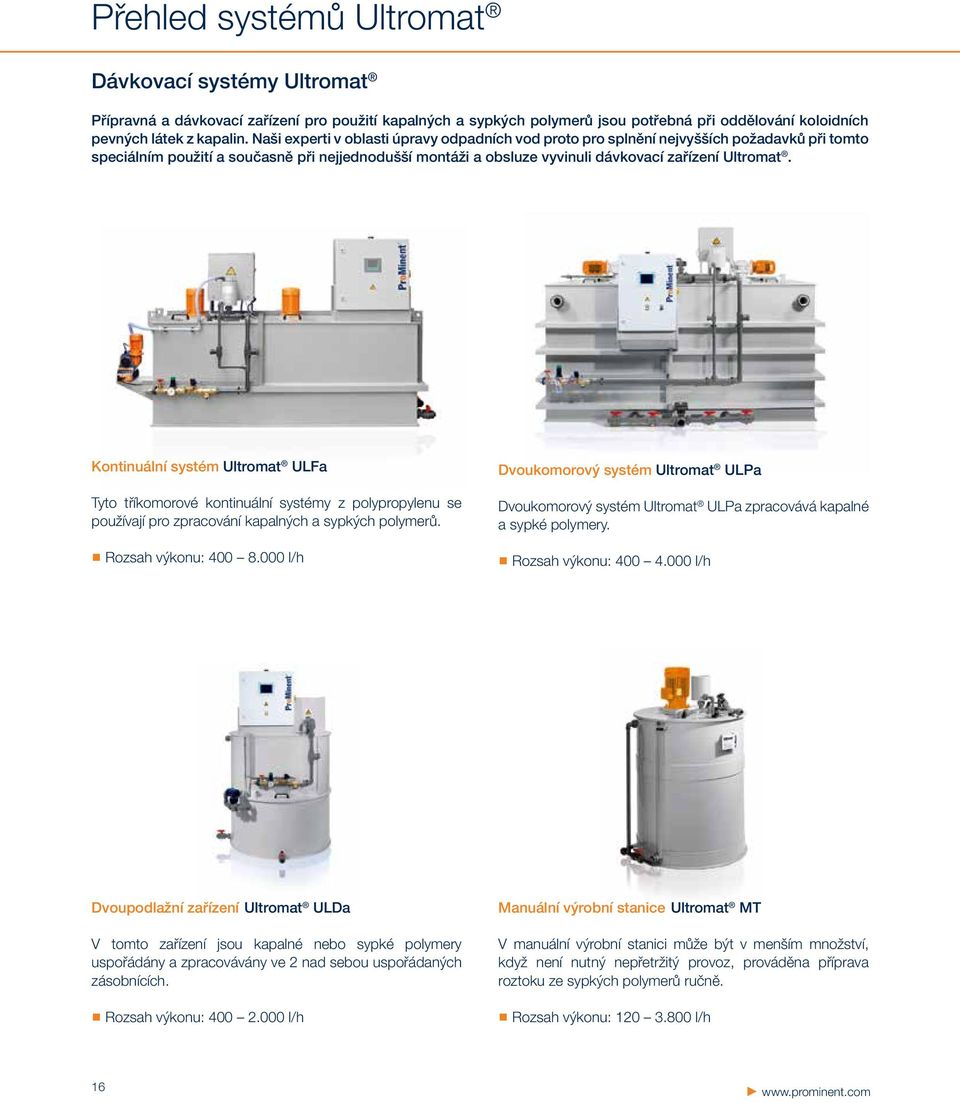

16 Přehled systémů Ultromat Dávkovací systémy Ultromat Přípravná a dávkovací zařízení pro použití kapalných a sypkých polymerů jsou potřebná při oddělování koloidních pevných látek z kapalin. Naši experti v oblasti úpravy odpadních vod proto pro splnění nejvyšších požadavků při tomto speciálním použití a současně při nejjednodušší montáži a obsluze vyvinuli dávkovací zařízení Ultromat. Kontinuální systém Ultromat ULFa Tyto tříkomorové kontinuální systémy z polypropylenu se používají pro zpracování kapalných a sypkých polymerů. Rozsah výkonu: l/h Dvoukomorový systém Ultromat ULPa Dvoukomorový systém Ultromat ULPa zpracovává kapalné a sypké polymery. Rozsah výkonu: l/h Dvoupodlažní zařízení Ultromat ULDa V tomto zařízení jsou kapalné nebo sypké polymery uspořádány a zpracovávány ve 2 nad sebou uspořádaných zásobnících. Rozsah výkonu: l/h Manuální výrobní stanice Ultromat MT V manuální výrobní stanici může být v menším množství, když není nutný nepřetržitý provoz, prováděna příprava roztoku ze sypkých polymerů ručně. Rozsah výkonu: l/h 16

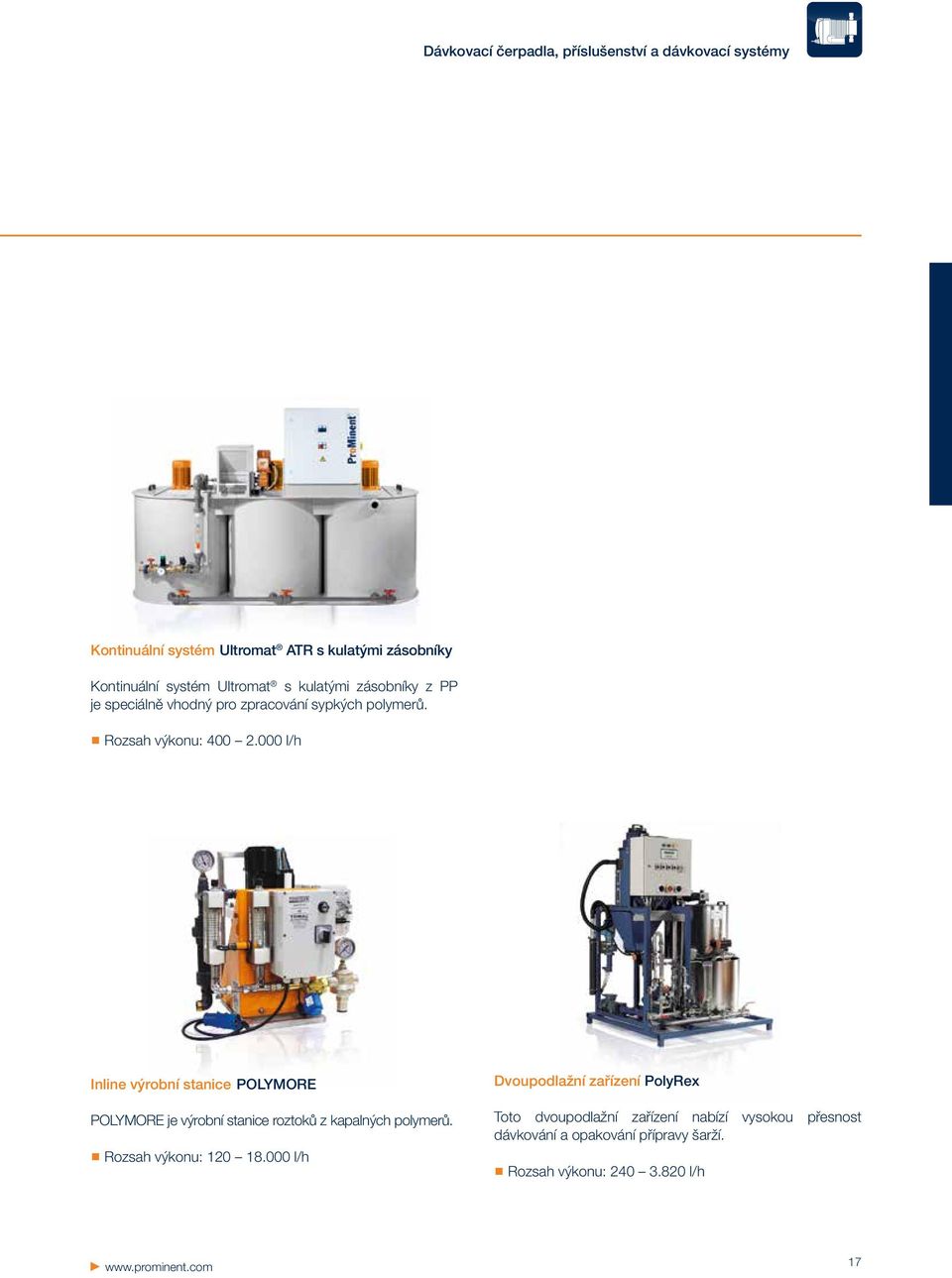

17 Dávkovací čerpadla, příslušenství a dávkovací systémy Kontinuální systém Ultromat ATR s kulatými zásobníky Kontinuální systém Ultromat s kulatými zásobníky z PP je speciálně vhodný pro zpracování sypkých polymerů. Rozsah výkonu: l/h Inline výrobní stanice POLYMORE POLYMORE je výrobní stanice roztoků z kapalných polymerů. Rozsah výkonu: l/h Dvoupodlažní zařízení PolyRex Toto dvoupodlažní zařízení nabízí vysokou přesnost dávkování a opakování přípravy šarží. Rozsah výkonu: l/h 17

18 Vyprazdňovací a dávkovací stanice Big-Bag Vyprazdňovače Big-Bag jsou výkonné systémy k vyprazdňování a dávkování volně nebo obtížně tekoucích sypkých materiálů z pytlů. Vyprazdňovací stanice jsou standardně k dispozici pro jednorázové i opakovaně použitelné pytle na přání i podle specifikace zákazníka. Volitelně různá provedení pro zdvihání břemen Big-Bag K dodání v kombinaci s vícešnekovým dávkovačem jako kompletní zařízení Vícešnekový dávkovač Objemové metrické dávkovací jednotky jsou zvláště vhodné pro bezpečné vyprázdnění zásobníku a vysoce přesné dávkování prášku a granulátu. Integrovatelné téměř do jakéhokoliv procesu K dodání v kombinaci s vyprazdňovací a dávkovací stanicí Big-Bag jako kompletní zařízení 18

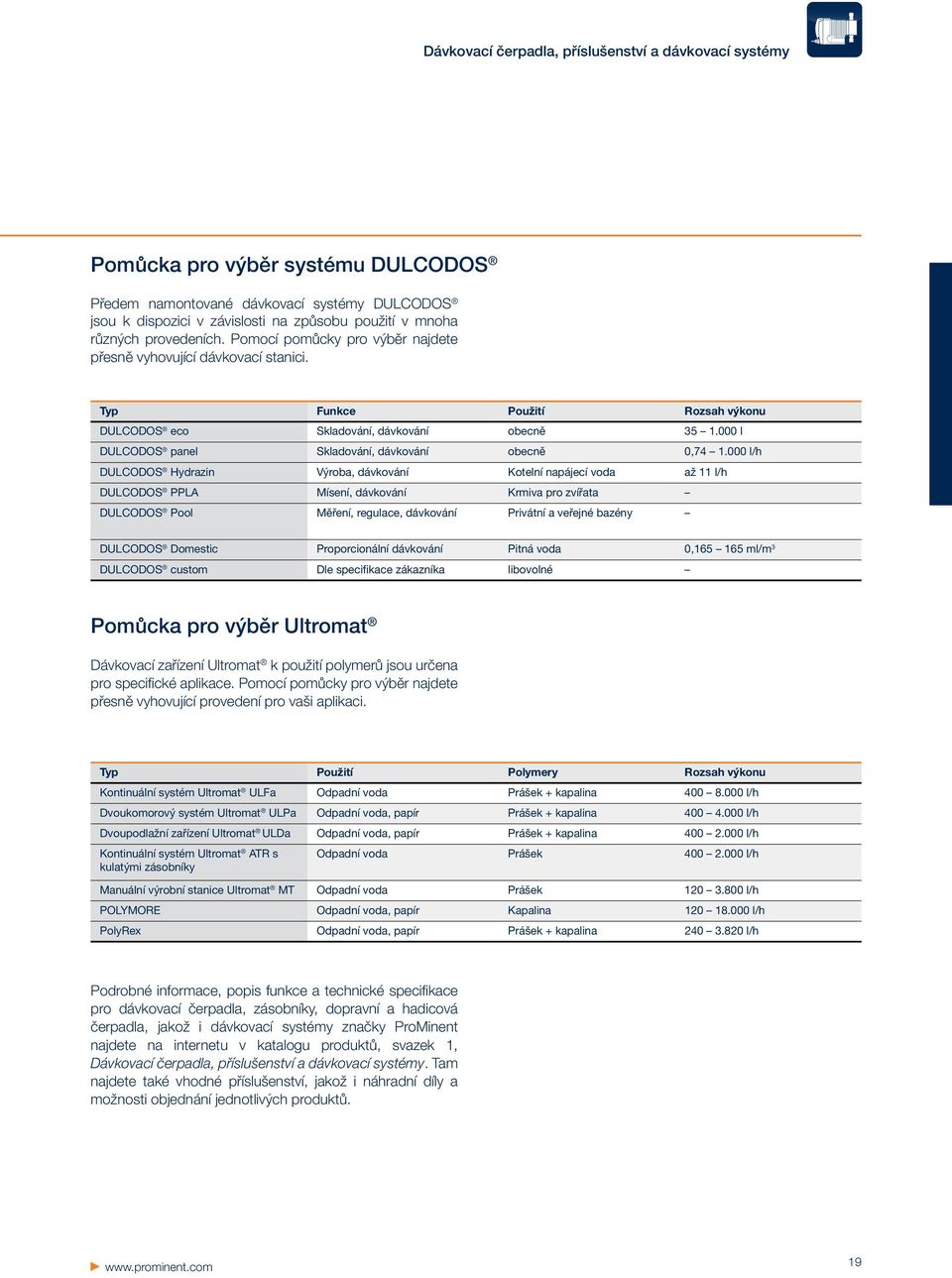

19 Dávkovací čerpadla, příslušenství a dávkovací systémy Pomůcka pro výběr systému DULCODOS Předem namontované dávkovací systémy DULCODOS jsou k dispozici v závislosti na způsobu použití v mnoha různých provedeních. Pomocí pomůcky pro výběr najdete přesně vyhovující dávkovací stanici. Typ Funkce Použití Rozsah výkonu DULCODOS eco Skladování, dávkování obecně l DULCODOS panel Skladování, dávkování obecně 0, l/h DULCODOS Hydrazin Výroba, dávkování Kotelní napájecí voda až 11 l/h DULCODOS PPLA Mísení, dávkování Krmiva pro zvířata DULCODOS Pool Měření, regulace, dávkování Privátní a veřejné bazény DULCODOS Domestic Proporcionální dávkování Pitná voda 0, ml/m 3 DULCODOS custom Dle specifikace zákazníka libovolné Pomůcka pro výběr Ultromat Dávkovací zařízení Ultromat k použití polymerů jsou určena pro specifické aplikace. Pomocí pomůcky pro výběr najdete přesně vyhovující provedení pro vaši aplikaci. Typ Použití Polymery Rozsah výkonu Kontinuální systém Ultromat ULFa Odpadní voda Prášek + kapalina l/h Dvoukomorový systém Ultromat ULPa Odpadní voda, papír Prášek + kapalina l/h Dvoupodlažní zařízení Ultromat ULDa Odpadní voda, papír Prášek + kapalina l/h Kontinuální systém Ultromat ATR s kulatými zásobníky Odpadní voda Prášek l/h Manuální výrobní stanice Ultromat MT Odpadní voda Prášek l/h POLYMORE Odpadní voda, papír Kapalina l/h PolyRex Odpadní voda, papír Prášek + kapalina l/h Podrobné informace, popis funkce a technické specifikace pro dávkovací čerpadla, zásobníky, dopravní a hadicová čerpadla, jakož i dávkovací systémy značky ProMinent najdete na internetu v katalogu produktů, svazek 1, Dávkovací čerpadla, příslušenství a dávkovací systémy. Tam najdete také vhodné příslušenství, jakož i náhradní díly a možnosti objednání jednotlivých produktů. 19

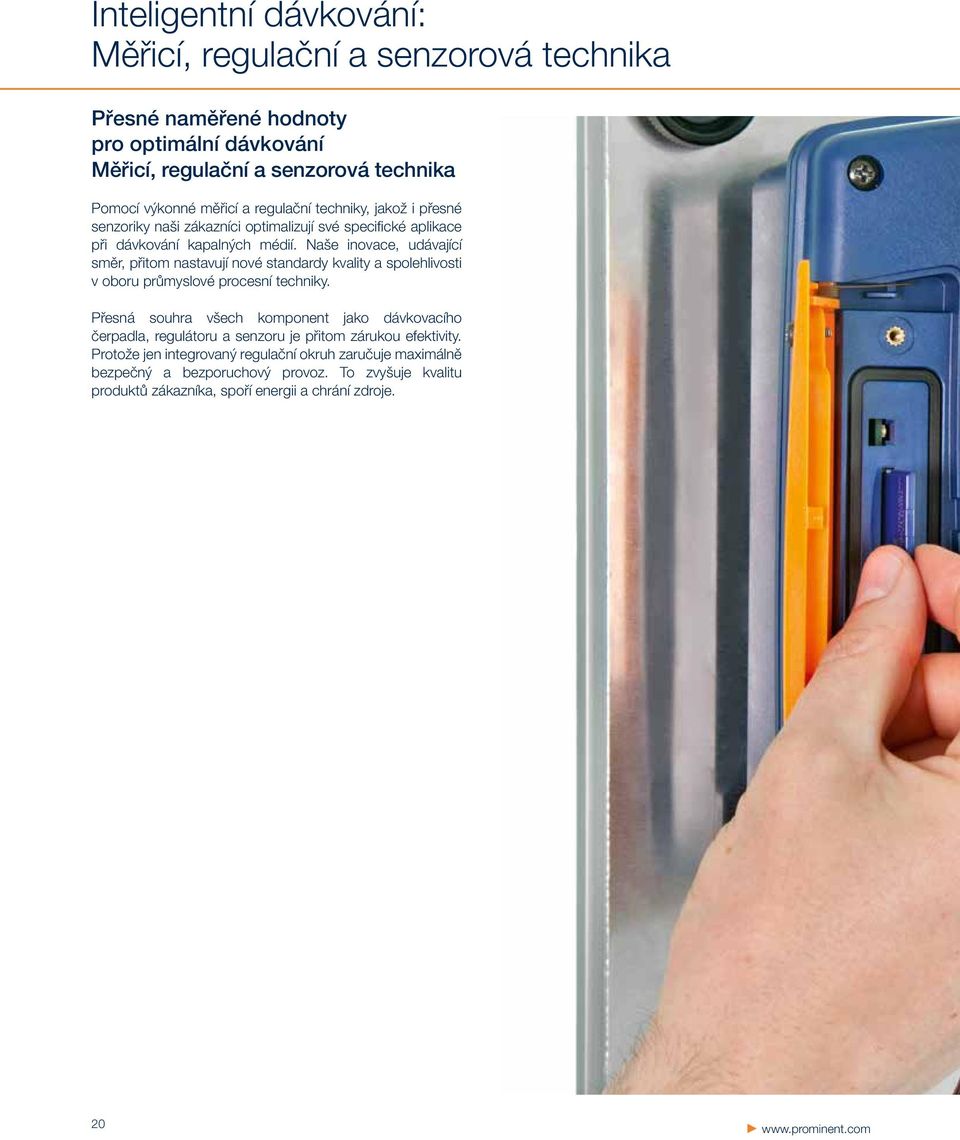

20 Inteligentní dávkování: Měřicí, regulační a senzorová technika Přesné naměřené hodnoty pro optimální dávkování Měřicí, regulační a senzorová technika Pomocí výkonné měřicí a regulační techniky, jakož i přesné senzoriky naši zákazníci optimalizují své specifické aplikace při dávkování kapalných médií. Naše inovace, udávající směr, přitom nastavují nové standardy kvality a spolehlivosti v oboru průmyslové procesní techniky. Přesná souhra všech komponent jako dávkovacího čerpadla, regulátoru a senzoru je přitom zárukou efektivity. Protože jen integrovaný regulační okruh zaručuje maximálně bezpečný a bezporuchový provoz. To zvyšuje kvalitu produktů zákazníka, spoří energii a chrání zdroje. 20

21 Měřicí, regulační a senzorová technika 21

22 Přehled senzorové techniky Teprve dostupnost online parametrů měření umožňuje kontrolu mezní hodnoty nebo konstrukci uzavřeného regulačního okruhu naše skupina produktů DULCOTEST vám proto nabízí obsáhlé, pro aplikace uspořádané portfolio spolehlivých senzorů pro velký počet aplikací měření. Všechny senzory poskytují přesné naměřené hodnoty v reálném čase a mohou být připojeny flexibilním způsobem pomocí obtokových, ponorných nebo vestavěných armatur k různým procesním rozhraním. Potenciometrické senzory DULCOTEST Od jednoduchého použití při úpravě vody až po využití v průmyslových procesech v kritických podmínkách splňují elektrody DULCOTEST pro měření ph a Redox všechny úkoly měření. Přesné a spolehlivé měření pro efektivní procesy a vysokou procesní bezpečnost Pomůcka pro výběr potenciometrických senzorů pro ph a Redox vychází z vlastností měřeného média, zohledňuje stávající procesní podmínky a poskytuje ve výsledku typ senzoru, optimální pro aplikaci Pomůcka pro výběr elektrod DULCOTEST pro měření ph Médium Teplota/tlak Typ senzoru Typické použití čiré, ph 3 14 max. 100 C/3 bar max. 25 C/6 bar PHEP-H chemické procesy max. 80 C/bez přetlaku PHEN chemicky znečištěná voda, voda s nízkou vodivostí, < 50 µs/cm čiré, ph 2 12 max. 60 C/3 bar PHES PHEK max. 80 C/6 bar PHEP/PHEPT Procesní voda Bazénová voda, pitná voda, transparentní skleněná stopka Bazén, akvárium, plastová stopka max. 80 C/8 bar PHED chemicky znečištěná voda, např. Cr 6+, CN - pevné částice, kalné max. 80 C/6 bar PHER Chladicí voda, odpadní voda pevné částice, neprůhledné max. 80 C/6 bar PHEX Suspenze, kaly, emulze čiré, s obsahem fluoridu, ph < 5 max. 50 C/7 bar PHEF Pračka odpadního vzduchu, průmysl polovodičů, Galvanotechnika 22

23 Měřicí, regulační a senzorová technika V průběhu roku 2013 budou k dispozici všechny skleněné senzory k měření ph a Redox z bezolovnatého skla. Pomůcka pro výběr elektrod DULCOTEST pro měření Redox Médium Teplota/tlak Typ senzoru Typické použití max. 80 C/bez přetlaku RHEN chemicky znečištěná voda, voda s nízkou vodivostí, < 50 µs/cm čiré, ph 2 12 max. 60 C/3 bar RHES RHEK Bazénová voda, pitná voda, skleněná stopka Bazén, akvárium, plastová stopka RHEP-Pt Procesní voda max. 80 C/6 bar PHE-Au chemicky znečištěná voda, např. CN-úprava ozónu pevné částice, kalné max. 80 C/6 bar RHER Chladicí voda, odpadní voda pevné částice, neprůhledné max. 80 C/6 bar RHEX Suspenze, kaly, emulze NEW Senzory DULCOTEST CDR 1 CAN / CLT 1 CAN Nejmodernější: Nově vyvinuté senzory se sběrnicí CANopen pro měření chloridu a chlordioxidu nabízí možnost uložení dat senzoru do paměti. Snadné propojení a možnost následného rozšíření prostřednictvím systému sběrnice CAN Systém průmyslové sběrnice, snižující náklady na projektování a instalaci Ampérometrické senzory DULCOTEST Ampérometrické senzory produktové řady DULCOTEST dodávají selektivní a přesné naměřené hodnoty v reálném čase pro nejrůznější dezinfekční prostředky. Senzory v odstupňovaných měřicích rozsazích pro různé sloučeniny chlóru a bromu, chlordioxid, chloritan, kyselinu peroctovou, peroxid vodíku a rozpuštěný kyslík Nové: Senzor typu BCR1 pro důležitý dezinfekční prostředek BCDMH pro spolehlivé měření i ve znečištěné chladicí vodě Nové: Senzory CLB 2 a CLB 3 jsou cenově výhodné a kompaktní senzory se snadnou údržbou pro online měření volného chlóru ve vodách s nízkým stupněm znečištění. 23

24 Pomůcka pro výběr ampérometrických senzorů Měřená veličina Použití Odstupňované oblasti měření Přípojení k DULCOMETER Typ senzoru Volný chlór Pitná, bazénová voda 0, mg/l D1C, DAC CLE 3-mA-xppm, CLE 3.1-mA-xppm Volný chlór Pitná, bazénová voda 0, mg/l DULCOMARIN II CLE-CAN-xppm, CLE 3.1-CAN-xppm Volný chlór Pitná, bazénová voda, in situ Elektrolýza (bez membrány) 0,02 10 mg/l D1C, DAC CLO 1-mA-xppm Volný chlór Horká voda až 70 C (legionely), in situ elektrolýza (bez membrány) 0,02 2 mg/l D1C, DAC CLO 2-mA-2ppm Volný chlór Pitná, bazénová voda 0,01 50 mg/l DMT CLE 3-DMT-xppm Volný chlór Pitná, bazénová voda 0,05 5 mg/l DULCOMARIN II CLE 3-CAN-xppm, CLE 3.1-CAN-xppm Volný chlór Pitná, bazénová voda 0,05 5 mg/l COMPACT CLB 2-µA-5ppm, CLB 3-µA-5ppm Volný chlór Chladicí, užitková, odpadní voda, voda s vyššími hodnotami ph (stabilní) 0,01 10 mg/l D1C, DAC CBR 1-mA-xppm Chlór k dispozici celkem Chlór k dispozici celkem Bazénová voda s dezinfekčními prostředky s organickým chlórem Bazénová voda s dezinfekčními prostředky s organickým chlórem 0,02 10 mg/l D1C, DAC CGE 2-mA-xppm 0,01 10 mg/l DULCOMARIN II CGE 2-CAN-xppm Celkový chlór Pitná, užitková, procesní a chladicí voda 0,01 10 mg/l D1C, DAC CTE 1-mA-xppm Celkový chlór Pitná, užitková, procesní a chladicí voda 0,01 10 mg/l DMT CTE 1-DMT-xppm Celkový chlór Pitná, užitková, procesní a chladicí voda 0,01 10 mg/l DULCOMARIN II CTE 1-CAN-xppm Vázaný chlór Bazénová voda 0,02 2 mg/l DAC CTE 1-mA-2 ppm + CLE 3.1-mA-2 ppm Vázaný chlór Bazénová voda 0,01 10 mg/l DULCOMARIN II CTE 1-CAN-xppm + CLE 3.1-CAN-xppm Brom k dispozici celkem Chladicí, bazénová, whirlpoolová voda, Brom s dezinfekčními prostředky s organickým bromem (např. BCDMH) 0,01 10 mg/l D1C, DAC BRE 1-mA-xppm Brom k dispozici celkem Brom k dispozici celkem Brom k dispozici celkem Volný + vázaný brom Chladicí, bazénová, whirlpoolová voda, Brom s anorganickými sloučeninami bromu (např. NaBr/HOCl) Chladicí, bazénová, whirlpoolová voda s organickými nebo anorganickými sloučeninami bromu Chladicí, odpadní, bazénová, whirlpoolová voda, brom s BCDMH Chladicí, užitková, odpadní voda, voda s vyššími hodnotami ph (stabilní) 0,04 10 mg/l D1C, DAC BRE 2-mA-xppm 0,02 10 mg/l DULCOMARIN II BRE 3-CAN-10ppm 0,01 10 mg/l D1C, DAC BCR 1-mA-xppm 0,02 20 mg/l D1C, DAC CBR 1-mA-xppm Oxid chloričitý Pitná voda 0,01 10 mg/l D1C, DAC CDE 2-mA-xppm Oxid chloričitý Zařízení na mytí lahví 0,02 2 mg/l D1C, DAC CDP 1-mA Oxid chloričitý Teplá voda do 60 C, chladicí voda, odpadní, zálivková voda 0,01 10 mg/l D1C, DAC, DULCOMARIN II CDR 1-mA-xppm CDR 1-CAN-xppm Chloritan Pitná, prací voda 0,02 2 mg/l D1C, DAC, DULCOMARIN II CLT 1-mA-xppm CLT 1-CAN-xppm Ozón Pitná, užitková, procesní, bazénová voda 0,02 2 mg/l D1C, DAC OZE 3-mA-xppm Rozpuštěný kyslík Pitná, povrchová voda 2 20 mg/l D1C, DAC DO 1-mA-xppm Rozpuštěný kyslík Aktivační nádrž čistírny odpadních vod 0,1 10 mg/l D1C, DAC DO 2-mA-xppm Kyselina peroctová CIP, aseptické plnění potravin mg/l D1C, DAC PAA 1-mA-xppm Peroxid vodíku Čirá voda, rychlá regulace mg/l D1Ca Senzor Perox PER OX-H2.10 Peroxid vodíku Procesní, bazénová voda 0, mg/l D1C, DAC PER1-mA-xppm 24

25 Měřicí, regulační a senzorová technika Senzory DULCOTEST pro elektrolytickou vodivost Senzory vodivosti DULCOTEST jsou na výběr v mnoha variantách a pokrývají všechny úkoly měření od jednoduché úpravy vody až po průmyslové procesní vody. 25 různých typů senzorů jak s konduktivním, tak i s induktivním principem měření pro různé měřicí rozsahy, teploty, chemické odpory, tolerance znečištění a procesní připojení Senzory zákalu DULCOTEST Měřicí stanice zákalu řady DULCO turb C s verzemi TUC 1, TUC 2, TUC 3 a TUC 4 jsou kompaktní online stanice pro měření zákalu, skládající se ze senzoru, průtokové armatury a měřicího přístroje. Umožňují zvlášť velký měřicí rozsah, který zahrnuje měření zákalu od odpadních vod, přes surové vody až po jemný zákal v pitné vodě. Verze přístroje splňují různé normy a na přání jsou vybaveny funkcí ultrazvukového čištění Pomůcka pro výběr senzorů vodivosti DULCOTEST Vodivost > 20 ms/cm nebo médium tvořící rezidua nebo chemicky agresivní médium? ano ano induktivní měření vodivosti chemicky agresivní médium nebo teploty > 70 C nebo naměřená hodnota < 200 µs/cm nebo > 1000 ms/cm? ne ne konduktivní měření vodivosti Měřicí rozsah Teplota Přizpůsobení procesu Elektrické připojení Série LF, LMP, CK Série ICT 2 Procesní proud: s příslušenstvím přírubou z ušlechtilé oceli Ponorné armatury: s příslušenstvím IMA ICT 2 Série ICT 1 Instalace do procesního proudu? ano Typ ICT 1 ne Typ ICT 1-IMA 25

26 Přehled měřicí a regulační techniky Naše vysoce kvalitní měřicí a regulační nástroje jsou cíleně vyvíjeny pro příslušné použití. Jsou k dispozici v různých výkonnostních třídách a integrovatelné do jakéhokoliv procesního prostředí. Zvolte měřicí převodník nebo regulátor, který se přesně hodí pro vaši aplikaci. DULCOMETER měřicí převodník/regulátor DULCOPAC Hlavní funkcí tohoto měřicího převodníku je monitorování úpravy vody a odpadní vody. Měří a regulujte veličiny ph, Redox, chlór, brom, kyselinu peroctovou, peroxid vodíku a vodivost ve vodních roztocích. Kompaktní kryt pro montáž na lištu ve skříňovém rozvaděči Měřicí převodník DULCOMETER DMTa Nový měřicí převodník se 2 vodiči najde využití při úpravě vody a odpadní vody. Měří veličiny ph, Redox, teplotu, chlór a vodivost ve vodních roztocích. S indikací naměřené hodnoty a kalibrací v místě senzoru DULCOMETER DSRa Měřicí převodník s funkcí regulace je určen pro současné měření a regulaci měřených veličin ph a Redox. Jedná se o základní regulátor pro použití při úpravě bazénové vody. Bezpečnostní funkce proti předávkování 26

27 Měřicí, regulační a senzorová technika DULCOMETER měřicí převodník/regulátor D1Cb/D1Cc DULCOMETER D1Cb/D1Cc je regulátor pro použití při úpravě pitné, odpadní a chladicí vody. Je možné ho použít pro 14 různých měřených veličin. Senzorické monitorování a bezpečnostní funkce proti chybnému dávkování 22 jazyků obsluhy v regulátoru Výběr 14 měřených veličin v menu DULCOMETER Compact Controller Nový měřicí a regulační přístroj DULCOMETER Compact pro měřené veličiny ph, Redox, chlór a konduktivní vodivost je vybaven základními funkcemi pro jednoduché základní aplikace úpravy vody. Kompaktní kryt se samovysvětlující obsluhou 27

28 NEW NEW DULCOMETER Controller dialog DACa Nová jednokanálová a dvoukanálová kontrolní platforma dialog DACa byla vyvinuta speciálně pro nepřetržité měření a regulaci parametrů kapalin. V první polovině roku 2013 vystřídá konstrukční řady D1Ca a D2Ca. Instalovaný zapisovač dat s kartou SD Dva dvoucestné regulátory PID Zpracování poruchových veličin (průtok) Vícekanálový měřicí a regulační systém DULCOMARIN II DULCOMARIN II je vícekanálový měřicí a regulační systém pro úpravu pitné a bazénové vody. Tímto systémem se prostřednictvím sběrnicového systému propojí senzory a akční členy v systému úpravy pitné vody nebo bazénové vody. DULCOMARIN II umí s novým modulem F ovládat kompletní vodní okruh bazénu, tzn. zpětný proplach filtru, přídavné připojení čerstvé vody, topení/solární zařízení, osvětlení místnosti a vany bazénu, atrakce, kryt bazénu a čištění žlábků Komunikace přes LAN/WLAN s EcoPad, (smartfony), OPC a PROFIBUS DP Instalovaný obrazovkový zapisovač se zapisovačem dat Ovládání kompletního vodního okruhu bazénu pro až 16 okruhů 28

29 Měřicí, regulační a senzorová technika DULCOMETER Cool-Control DULCOMETER Cool Control je regulátor, určený k řízení úpravy vody chladicích okruhů. Je schopen řídit odluh, aktivovat předodluh nebo blokovat odluhu. Má integrovány funkce nuceného odsolení a zadržování solí. Konduktivní a induktivní měřicí postup Řízení chladicí věže/parního generátoru ProMinent AQUATRAC MultiFlex M10 Toto zařízení může současně řídit úpravu vody až ve čtyřech chladicích okruzích nebo parních generátorech a splňuje kromě toho požadavky na všechny funkce, potřebné v chladicím okruhu. Sériové rozhraní LAN s webovým serverem pro konfiguraci a dálkové dotazy 29

30 Pomůcka pro výběr Pomůcka pro výběr měřicí a regulační techniky DULCOMETER vám na první pohled zobrazí správné řešení pro vaši aplikaci, rozdělené do tabulek podle způsobu využití. Jednokanálový regulátor Compact Použití Měřené veličiny Funkce Úprava odpadních vod Úprava pitné vody Úprava bazénové vody ph a Redox (volitelné) Chlór Konduktivní vodivost Jazyk obsluhy nezávislého ovládání Jednostranná regulace Řízení dávkovacího čerpadla 1 analogový výstup (naměřená hodnota/regulační veličina) Senzorické monitorování pro ph Vstup dálkového ovládání (pauza) Jednokanálový regulátor D1Cb/D1Cc Použití Měřené veličiny Funkce Úprava odpadních vod Úprava chladicí vody Úprava pitné vody Neutralizace ph, Redox, vodivost Chlór, oxid chloričitý, chlorid, brom Ozón, peroxid vodíku, rozpuštěný kyslík Kyselina peroctová, fluorid, teplota, ma obecně Obsluha v mnoha jazycích prostřednictvím menu Dvoustranná regulace Řízení dávkovacího čerpadla Poplachové relé 2 relé mezní hodnoty 1 analogový výstup (naměřená hodnota/regulační veličina) Vstup dálkového ovládání (pauza) Senzorické monitorování Dodatečné rozšíření funkcí Multiparametrální jednokanálový a dvoukanálový regulátor dialog DACa Použití Měřené veličiny Funkce Úprava odpadních vod Neutralizace Úprava chladicí vody Úprava pitné vody Úprava bazénové vody ph, Redox Chlór, oxid chloričitý, chlorid, brom Ozón, peroxid vodíku, rozpuštěný kyslík Kyselina peroctová, fluorid, vodivost (ma) teplota, ma obecně Libovolná kombinace výše uvedených měřených veličin Zapisovač dat s kartou SD Dva 2stranné regulátory PID Externí zadání požadované hodnoty v ma Přepnutí regulačních parametrů časovačem nebo digitálním vstupem 4 frekvenční relé k řízení dávkovacího čerpadla 1 poplachové relé 2 relé mezní hodnoty 2 analogové výstupy Zpracování poruchových veličin Kompenzace ph měření chlóru 5 digitálních spínacích vstupů Obsluha v 15 jazycích prostřednictvím menu Vícekanálový regulátor DULCOMARIN II Použití Měřené veličiny Funkce Úprava bazénové vody Úprava pitné vody Úprava vody obecně ph, Redox, volný chlór, chlór k dispozici celkem Vázaný chlór, teplota Přes ma: Zakalení, fluorid, amoniak, UV Obsluha v 6 jazycích prostřednictvím menu Velký barevný displej Až 16 filtračních okruhů/vodních systémů Instalovaný zapisovač dat/obrazovkový zapisovač Webový server/opc server přes LAN/Ethernet 30

31 Měřicí, regulační a senzorová technika Cool Control Použití Měřené veličiny Funkce Řízení chladicí věže Vodivost (induktivní a konduktivní) Obsluha v 6 jazycích prostřednictvím menu Ovládání 2 čerpadel biocidních prostředků a 1 inhibitor Nucené osolení Zadržování solí MultiFlex M10 Použití Měřené veličiny Funkce Řízení chladicí věže Řízení parního kotle Vodivost, ph, chlór, brom Obsluha prostřednictvím menu Řízení až 4 chladicích věží Ovládání 2 čerpadel biocidních prostředků a 1 inhibitoru na každou chladicí věž Nucené odsolení Zadržování solí Instalovaný webový server pro konfiguraci Volitelný modem Volitelný software pro obsluhu a konfigurační software Trackster Dvoudrátový měřicí převodník DMTa Použití Měřené veličiny Funkce Technologie a procesní technika Potravinářský a nápojový průmysl Chemický průmysl Farmacie Úprava vody Úprava odpadních vod Energetická technika ph, Redox, chlór, teplota Vodivost (konduktivní) Obsluha v 6 jazycích prostřednictvím menu Senzorické monitorování Automatické řazení vodivosti Přepínání v rámci měřených veličin ph, Redox, teplota a chlór Jednokanálový měřicí převodník/regulátor DULCOPAC Použití Měřené veličiny Funkce Úprava odpadních vod Úprava pitné vody ph, Redox, chlór, brom, kyselina peroctová, peroxid vodíku a vodivost (konduktivní) Dvoustranná regulace Řízení dávkovacího čerpadla 2 analogové výstupy 31

32 Přehled panelových měřicích a regulačních stanic Pro určité měřené veličiny v oblasti pitné vody, chladicí vody a odpadní vody jsou vhodné kompletně namontované online měřicí a regulační jednotky konstrukční řady DULCOTROL s možností konfigurace jednoduchým, uživatelsky orientovaným objednacím systémem. Tím jsou z 13 různých parametrů měření v mnoha kombinacích volitelná 1-3 současně dostupná místa měření. Výhoda: Jako u kompletního modulu Plug&Play je možná jejich rychlá a snadná instalace a jsou okamžitě připraveny k provozu. DULCOTROL pitná voda/f&b Tato konstrukční řada je speciálně přizpůsobená pro přísné požadavky oborů průmyslu pitné vody, potravinářského a nápojového průmyslu (F&B = Food & Beverage). Splňuje také všechny požadavky na úpravu mycí, užitkové a procesní vody DULCOTROL chladicí voda Všude, kde probíhá úprava chladicí vody, poskytuje DULCOTROL chladicí voda optimálně upravenou chladicí vodu v uzavřených i v otevřených chladicích okruzích. Pro četná použití při úpravě od nastavení podmínek nastavením hodnoty ph v uzavřeném chladicím okruhu až po automatické odsolení a dávkování biocidních prostředků v otevřeném chladicím okruhu DULCOTROL odpadní voda Měřicí a regulační stanice DULCOTROL odpadní voda poskytují optimálně vyčištěnou odpadní vodu ve všech průmyslových oborech. Typické aplikace představují např. neutralizace ph a nastavení hodnoty ph, dezinfekce vyčištěné vody, dekontaminace odpadních vod, monitorování pracích vod atd. DULCOTROL volný chlór nezávislý na ph Pokud je třeba měřit volný chlór za situace, kdy ph kolísá nebo je vyšší jako ph8, potom je správnou volbou měřicí a regulační stanice DULCOTROL volný chlór nezávislý na ph. Snížení a stabilizace hodnoty ph měřené vody dávkováním pufrového roztoku ph 32

33 Měřicí, regulační a senzorová technika Pomůcka pro výběr Pomůcka pro výběr DULCOTROL znovu v přehledu zobrazuje správné řešení pro uvedená použití. DULCOTROL pitná voda/f&b DULCOTROL chladicí voda DULCOTROL odpadní voda DULCOTROL volný chlór nezávislý na ph Úprava pitné vody, vody obdobné k pitné vodě a úprava mycí, užitkové a procesní vody v potravinářském a nápojovém průmyslu Úprava chladicí vody v otevřených a uzavřených chladicích okruzích Úprava průmyslových a komunálních odpadních vod Všechny aplikace s čirou, neznečištěnou vodou, snestabilními hodnotami ph nebo s hodnotami ph > 8,0 Dezinfekce CIP Nastavení hodnoty ph Monitorování Odsolení Dezinfekce Nastavení hodnoty ph Dávkování inhibitorů koroze Neutralizace ph Dezinfekce Dekontaminace Odsolování procesních vod Regulace rozpuštěného kyslíku Monitorování Podrobné informace, způsob funkce a technické specifikace pro měřicí, regulační a senzorovou techniku ProMinent najdete na internetu v katalogu produktů, svazek 2, Měřicí, regulační a senzorová technika. Tam najdete také vhodné příslušenství, jakož i náhradní díly a možnosti objednání jednotlivých produktů. 33

34 Univerzální seznamy pro všechny rozsahy výkonu: Motorová a procesní dávkovací čerpadla Pro extrémní požadavky Motorová a procesní čerpadla Průmyslové aplikace pro oblast fluidní dávkovací techniky jsou rozmanité, často také kritické a každý obor má své specifické nároky. Nezávisle na tom, zda je potřebné spolehlivé čerpadlo pro rutinní použití nebo pro komplexní aplikaci, program našich produktů pro motorová a procesní dávkovací čerpadla nabízí vynikající šíři a kvalitu výběru. Procesní a provozní bezpečnost mají při průmyslovém použití nejvyšší prioritu, proto se naše výkonná čerpadla vyznačují přesností dávkování, robustností a dlouhou životností. Přesto jsou rovněž přesvědčivá i svou efektivitou, hospodárností a flexibilitou zřejmé výhody pro naše zákazníky při nesmírné rozmanitosti možností použití. 34

35 Motorová a procesní čerpadla pro všechny rozsahy výkonu 35

36 Přehled motorových dávkovacích čerpadel pro všechny rozsahy výkonu Pro rutinní průmyslové procesy v oblasti nízkého tlaku až po manipulaci s většími objemy kapalin nad l/h nabízíme široký výběr univerzálně použitelných motorových membránových dávkovacích čerpadel: Pro dávkování dezinfekčních prostředků při úpravě pitné vody a v chladicích okruzích, flokulačních prostředků při úpravě odpadních vod nebo pro dávkování aditiv v papírenském průmyslu představují robustní techniku a efektivní procesy. Motorové membránové dávkovací čerpadlo Vario C Vario C je velmi robustní motorové dávkovací čerpadlo s vysokou kvalitou procesu pro nepřetržité dávkování při snadných úkolech dávkování. Rozsah výkonu: 8 64 l/h, 10 4 bar Motorové membránové dávkovací čerpadlo Sigma/ 1, S1Ba Základní typy Sigma nabízí množství variant pohonu. Osvědčila se pro použití ve výbušných prostorách Exe a EXde se schválením ATEX. Rozsah výkonu: l/h, 12 4 bar Motorové membránové dávkovací čerpadlo Sigma/ 2, S2Ba Základní typy Sigma nabízí množství variant pohonu. Osvědčila se pro použití ve výbušných prostorách Exe a EXde se schválením ATEX. Rozsah výkonu: l/h, 16 4 bar Motorové membránové dávkovací čerpadlo Sigma/ 3, S3Ba Základní typy Sigma nabízí množství variant pohonu. Osvědčila se pro použití ve výbušných prostorách Exe a EXde se schválením ATEX. Rozsah výkonu: l/h, 12 4 bar 36

37 Motorová a procesní čerpadla pro všechny rozsahy výkonu Motorová membránová dávkovací čerpadla Sigma Celá konstrukční řada se vyznačuje novými inteligentními funkcemi - pro naše zákazníky celkově značné zlepšení komfortu obsluhy, bezpečnosti a efektivity. Všechna čerpadla Sigma jsou standardně vybavena snímatelnou obslužnou částí, inteligentními dávkovacími profily, patentovanou vícevrstvou bezpečnostní membránou a interním vypínáním pro případ přetížení. NEW NEW Motorové membránové dávkovací čerpadlo Sigma/ 1, S1Cb Nejmenší motorové membránové dávkovací čerpadlo konstrukční řady Sigma pro nepřetržité dávkování a pro použití ve venkovní oblasti dodáváme v různých provedeních. Rozsah výkonu: l/h, 12 4 bar Motorové membránové dávkovací čerpadlo Sigma/ 2, S2Cb Střední čerpadlo řady Sigma s patentovanou vícevrstvou bezpečnostní membránou se používá v oblasti středních rozsahů výkonu. Rozsah výkonu: l/h, 16 4 bar Nové špičkové vlastnosti: NEW Odnímatelná ovládací jednotka Dávkovací profily pro optimální výsledky Automatické vypínání při přetížení jako ochranná funkce čerpadel Standardně s vícevrstvou bezpečnostní membránou Motorové membránové dávkovací čerpadlo Sigma/ 3, S3Cb Nejvýkonnější dávkovací čerpadlo Sigma je ideálně vhodné i pro rozsahy výkonu nad l/h a završuje řadu Sigma. Rozsah výkonu: l/h, 12 4 bar 37

38 Pomůcka pro výběr Motorová membránová dávkovací čerpadla Předběžný výběr správného dávkovacího čerpadla v oblasti nízkého tlaku až do cca l/h se řídí způsobem využití. Pomůcka pro výběr vás podpoří ve výběru vhodného modelu. Všechna oscilující objemová čerpadla disponují těsným, hermeticky uzavřeným dávkovacím prostorem a identickou strukturou obsluhy. Pump-Guide Pro rychlé nalezení vhodného čerpadla pro vaše potřeby využijte také online přehled čerpadel Pump-Guide na Jednoduše zadejte čerpací výkon, protitlak a frekvenci hotovo! Automaticky se vám zobrazí výběr odpovídajících čerpadel. 38

39 Motorová a procesní čerpadla pro všechny rozsahy výkonu Přehled procesních dávkovacích čerpadel pro všechny rozsahy výkonu Výkonná procesní dávkovací čerpadla jsou přizpůsobena speciálně pro vysokou úroveň využití při rizikových výrobních procesech v petrochemii, ropném a plynárenském průmyslu: pro dávkování toxických, korozivních a hořlavých kapalin pod velmi vysokým tlakem a při extrémních teplotách. Špičková technologie pro nejnáročnější aplikace. NEW Membránové procesní dávkovací čerpadlo ProMinent EXtronic ProMinent EXtronic se perfektně hodí pro dávkování kapalných médií v provozech s nebezpečím výbuchu plynů a v dolech, ohrožených třaskavým ovzduším. Rozsah výkonu: 0,19 60 l/h; 25 1,5 bar Hydraulická membránová dávkovací čerpadla Hydro Hydraulické membránové procesní dávkovací čerpadlo je k dispozici v několika provedeních a je vhodné pro množství způsobů využití. Nově vyvinuté speciálně pro vyšší rozsahy výkonu, uzavírá čerpadlo Hydro/ 4 tuto konstrukční řadu. Rozsah výkonu Hydro/ 2:3 72 l/h; bar Rozsah výkonu Hydro/ 3: l/h; bar Nové: Rozsah výkonu Hydro/ 4: l/h; 25 7 bar 39

40 Bezventilové dávkovací pístové čerpadlo Orlita DR Orlita DR je bezventilová dávkovací pístová hlava, u které probíhá dávkování pomocí souosého oscilujícího a rotačního pohybu pístu. Rozsah výkonu (2 konstrukční řady): l/h; bar Hydraulické membránové dávkovací čerpadlo Orlita MF Protože se skládá z funkčních skupin převodovka, klikový pohon a dopravní jednotka, je možné modulární dávkovací čerpadlo Orlita MF namontovat na každé hnací ústrojí. Rozsah výkonu (6 konstrukčních řad): 2 l/h 28 m 3 /h při bar Hydraulické membránové dávkovací čerpadlo Orlita MH Dávkovací čerpadlo Orlita MH je rovněž flexibilně použitelné jako konstrukční řada MF, ale dimenzované pro nejvyšší tlaky. Rozsah výkonu (6 konstrukčních řad): l/h; tlak až 900 bar (speciální verze až bar) Pístové dávkovací čerpadlo Orlita PS Orlita PS se vyznačuje zvláště vysokým stupněm hydraulické účinnosti a může být používáno v širokém tepelném rozmezí. Rozsah výkonu (6 konstrukčních řad): 1 l/h 37 m 3 /h; bar 40

41 Motorová a procesní čerpadla pro všechny rozsahy výkonu Membránová, hydraulická membránová a pístová dávkovací čerpadla Makro TZ Tato řada dávkovacích čerpadel je konstruována modulárně a nabízí pro každé použití řešení, přizpůsobené způsobu aplikace. Rozsah výkonu TZMb (čerpadlo s mechanickým pohonem membrány): l/h; 12 4 bar Rozsah výkonu TZHa (čerpadlo s hydraulickým pohonem membrány): l/h; bar Rozsah výkonu TZKa (plunžrové dávkovací čerpadlo): l/h; bar Membránová, hydraulická membránová a pístová dávkovací čerpadla Makro/ 5 Model Makro/ 5 rovněž poskytuje možnost modulárního rozšíření, a tato další konstrukční řada ve formě membránového, hydraulického membránového nebo pístového dávkovacího čerpadla je vhodná pro vyšší rozsahy výkonu. Rozsah výkonu M5Ma (čerpadlo s mechanickým pohonem membrány): l/h; 4 bar Rozsah výkonu M5Ha (čerpadlo s hydraulickým pohonem membrány): l/h; 25 6 bar Rozsah výkonu M5Ka (plunžrové dávkovací čerpadlo): l/h; bar 41

42 NEW Procesní membránové, procesní plunžrové čerpadlo TriPower Vysoký výkon na malém prostoru nabízí model TriPower MF se svou mimořádně kompaktní konstrukcí. TriPower P nabízí optimální bezpečnost prostřednictvím dvojitého membránového systému FTFE a integrovaného přepouštěcího ventilu. Rozsah výkonu 50 m 3 /h při až bar TriPower MF: Rozsah výkonu 4 38 m 3 /h; bar Procesní dávkovací čerpadlo Zentriplex Procesní dávkovací čerpadlo Zentriplex je oscilující víceválcové procesní membránové čerpadlo s vysokými výkony a vysokým stupněm účinnosti při minimální prostorové náročnosti. Na rozdíl od konvenčních způsobů konstrukce jsou membránové dávkovací hlavy a hydraulické jednotky uspořádány hvězdicovitě kolem hnacího ústrojí. Malá konstrukční velikost, nízká hmotnost Vynikající energetický stupeň účinnosti 42

43 Motorová a procesní čerpadla pro všechny rozsahy výkonu Pomůcka pro výběr procesních dávkovacích čerpadel Společnost ProMinent má pro všechny druhy průmyslového využití připraveno hned několik řešení. Prostřednictvím pomůcky pro výběr máte k dispozici užitečný orientační prostředek. Pump-Guide Pro rychlé nalezení vhodného čerpadla pro vaše potřeby využijte také online přehled čerpadel Pump-Guide na Jednoduše zadejte čerpací výkon, protitlak a frekvenci hotovo! Automaticky se vám zobrazí výběr odpovídajících čerpadel. Pro jednoduchý a rychlý výběr čerpadla využijte také online návod Pump-Guide na internetové adrese Podrobné informace, popis funkce a technické specifikace motorových a procesních čerpadel ProMinent najdete na internetu a v katalogu produktů, svazek 3, Motorová a procesní čerpadla pro všechny rozsahy výkonu. Tam najdete také vhodné příslušenství, jakož i náhradní díly a možnosti objednání jednotlivých produktů. 43

44 Odpovědnost za budoucnost: Úprava a dezinfekce vody Kdykoliv hygienicky čistá voda Úprava a dezinfekce vody Výsledkem naší výzkumné a vývojové práce všech běžných technologií při úpravě hygienicky čisté vody jsou naše produkty a systémy ProMaqua. V kombinaci s našimi dlouholetými zkušenostmi z praxe a specifickými znalostmi oboru tak vznikají uživatelsky orientovaná řešení, která se vyznačují optimální životností, minimálními provozními náklady a maximální efektivitou. Značný náskok ve výkonu díky ProMaqua Smart Disinfection: Low Impact. Less cost. High efficiency. Naši experti sestavují pro naše zákazníky z množství produktů přesně takový systém, který optimálně podporuje příslušnou aplikaci. Dodáme vám z první ruky efektivní, bezpečná a vysoce výkonná kompletní řešení dávkovacích čerpadel pro všechny rozsahy výkonu přes měřicí a regulační techniku, až po membránová filtrační zařízení a běžné dezinfekční postupy. Samozřejmě včetně celosvětové technické podpory. 44

45 Úprava a dezinfekce vody 45

46 Přehled UV zařízení Pro účely oxidace a dezinfekce vám poskytujeme rozsáhlý program produktů pro všechny postupy. Naše UV systémy Dulcodes pracují obzvlášť šetrně pro člověka i životní prostředí: Zcela bez chemikálií produkuje samotné záření s UV světlem mikrobiologicky bezvadnou vodu a nevznikají škodlivé vedlejší produkty dezinfekce. NEW UV zařízení Dulcodes A Nové UV zařízení Dulcodes A je vhodné pro ošetření pitné, bazénové a užitkové vody. NSF 50, certifikované podle UL Elektronický předřadník zaručuje nejvyšší energetickou efektivnost a umožňují přizpůsobení výkonu průtoku Dulcodes UV zařízení M a S Výbava konstrukčních řad M a S se středotlakými zářiči Powerline dovoluje efektivní ošetření velkých množství vody. Pro odstranění chloraminu z bazénové vody nebo chlóru, chlordioxidu a ozónu z procesní vody při průtocích až 800 m³/h Dulcodes UV zařízení Z UV zařízení Dulcodes Z jsou certifikovaná podle DVGW a ÖVGW. Pro bezpečnou, celosvětově uznávanou dezinfekci pitné vody v souladu s aktuálními poznatky techniky. Hospodárný zářič Opti-Flux s životností h k ozařování pitné, procesní a výrobní vody u průtoků až do 230 m³/h 46

47 Úprava a dezinfekce vody UV zařízení Dulcodes W, R a P Zařízení Dulcodes W, R a P představují standardní osvědčená řešení pro dezinfekci pitné a užitkové vody a pro odstranění chloraminu z bazénové vody. Dulcodes W univerzálně použitelný při průtoku až 600 m³/h Dulcodes R se systémem stíračů pro snadné a rychlé čištění vod se sklonem k usazeninám Dulcodes P pro menší průtoky až do 4 m³/h Přehled výkonů UV zařízení Následující přehled výkonů UV zařízení Dulcodes znázorňuje výkon a typické hlavní způsoby využití standardních zařízení. Průtok vody (400 J/m 2, UV prostupnost 98 %/cm, u typu D 80%/cm) UV zařízení Dulcodes D a K Tenkovrstvá zařízení Dulcodes D zaručují bezpečnou dezinfekci médií s nízkou transmisí. Plastová zařízení Dulcodes K jsou z důvodu své odolnosti proti korozi zvláště vhodná pro vody s obsahem soli. Použitím vysokovýkonných zářičů je možné při nízkém počtu zářičů docílit vysokého rozsahu výkonu. Dulcodes D: Bezpečné i při kolísavé kvalitě vody v nízké oblasti transmise Nový Dulcodes K: se zvýšeným výkonem záření pro úpravu vod s obsahem solí, jako je termální nebo mořská voda Typ P Typ D Typ K Typ S Typ Z Typ R Typ W Typ M kompakt thin film plast.prov. bazény středotlaké certifikace ruční stír. standard středotlaké Upravovaná voda pitná průmyslová bazénová odpadní mořská 47

48 Přehled ozónových zařízení Hlavními oblastmi využití ozónu jsou úprava pitné a bazénové vody, úprava vody v potravinářském a nápojovém průmyslu, jakož i úprava chladicí a procesní vody a likvidace legionely. Ozónem mohou být snadno odstraněny anorganické látky jako železo a mangan, a také proti bakteriím a virům prokazuje ozón vynikající dezinfekční vlastnosti. Ozónová zařízení OZONFILT OZVa Typová řada OZVa je použitelná téměř univerzálně. Jako provozní plyn může využívat vzduch nebo kyslík. Rozsah výkonu (7 typů): 5 90 g ozónu/h Ozónová zařízení OZONFILT OZMa Kompaktní zařízení na výrobu ozónu konstrukční řady OZONFILT OZMa se vyznačují nejvyšší provozní bezpečností při minimálních provozních nákladech. Rozsah výkonu g ozónu/h Nové: OZONFILT OZMa pro výrobu ozónu při výkonu vzduchu až 420 g a při provozu s kyslíkem až 735 g ozónu/h Ozónová zařízení OZONFILT Compact OMVa Ozónová zařízení OZONFILT Compact OMVa nabízí komplexní ošetření ozónem, kompaktní vnější rozměry a komponenty, optimalizované pro velké množství aplikací. Ozónová zařízení Bono Zon BONa Ozónová zařízení BONa pracují v režimu podtlaku. Rozsah výkonu: g ozónu/h Rozsah výkonu (3 typy): 3 35 g ozónu/h 48

49 Úprava a dezinfekce vody Přehled výkonu ozónových zařízení Které ozónové zařízení je nejvhodnější pro určitý provozní plyn a výkon ozónu, najdete v přehledu výkonů. Výkon [g O 3 /h] Zdrojový plyn vzduch kyslík Koncentrace ozonu vzduch kyslík vzduch 49

50 Přehled zařízení na výrobu oxidu chloričitého Chlordioxid nabízí dlouhotrvající mikrobiologickou ochranu, například v oblasti zásobení pitnou vodou. Naše zařízení na výrobu chlordioxidu vyrábí velmi reaktivní a vysoce účinný plyn přímo v místě použití. Pro dosažení aktuálně nejekonomičtějšího řešení při různých rozsazích výkonu máte k dispozici široký program produktů. NEW Zařízení na výrobu chlordioxidu Bello Zon CDLb Zařízení pracuje v bezpečném provozu šarže. Integrovaný nebo samostatný zásobníkový modul umožňuje řešení nepřetržitých a přerušovaných úkolů dávkování. Rozsah výkonu: g chlordioxidu/h Optimální pro větší počet dávkovacích stanic Zařízení na výrobu chlordioxidu Bello Zon CDVc Komplexní zařízení na výrobu oxidu chloričitého Bello Zon CDVc, připravená hotově k zapojení, zajišťují nepřetržité ošetřování a jsou ideální pro střední až velká množství vody. Rozsah výkonu: g chlordioxidu/h a pro průtoky až 5000 m³/h Úkoly dezinfekce při úpravě pitné vody, jakož i pro použití v potravinářském a nápojovém průmyslu NEW Zařízení na výrobu chlordioxidu Bello Zon CDKc Zařízení umožňuje zvláště hospodárný provoz díky použití koncentrovanějších chemikálií. Inovativní modul předběžného ředění pro kyselinu chlorovodíkovou umožňuje zvláště bezpečný provoz za současného snížení provozních nákladů díky individuálnímu přizpůsobení spotřeby kyseliny chlorovodíkové. Rozsah výkonu: g chlordioxidu/h a pro průtoky až do několika m³/h Pro pitnou a procesní vodu a pro chladicí okruhy 50
