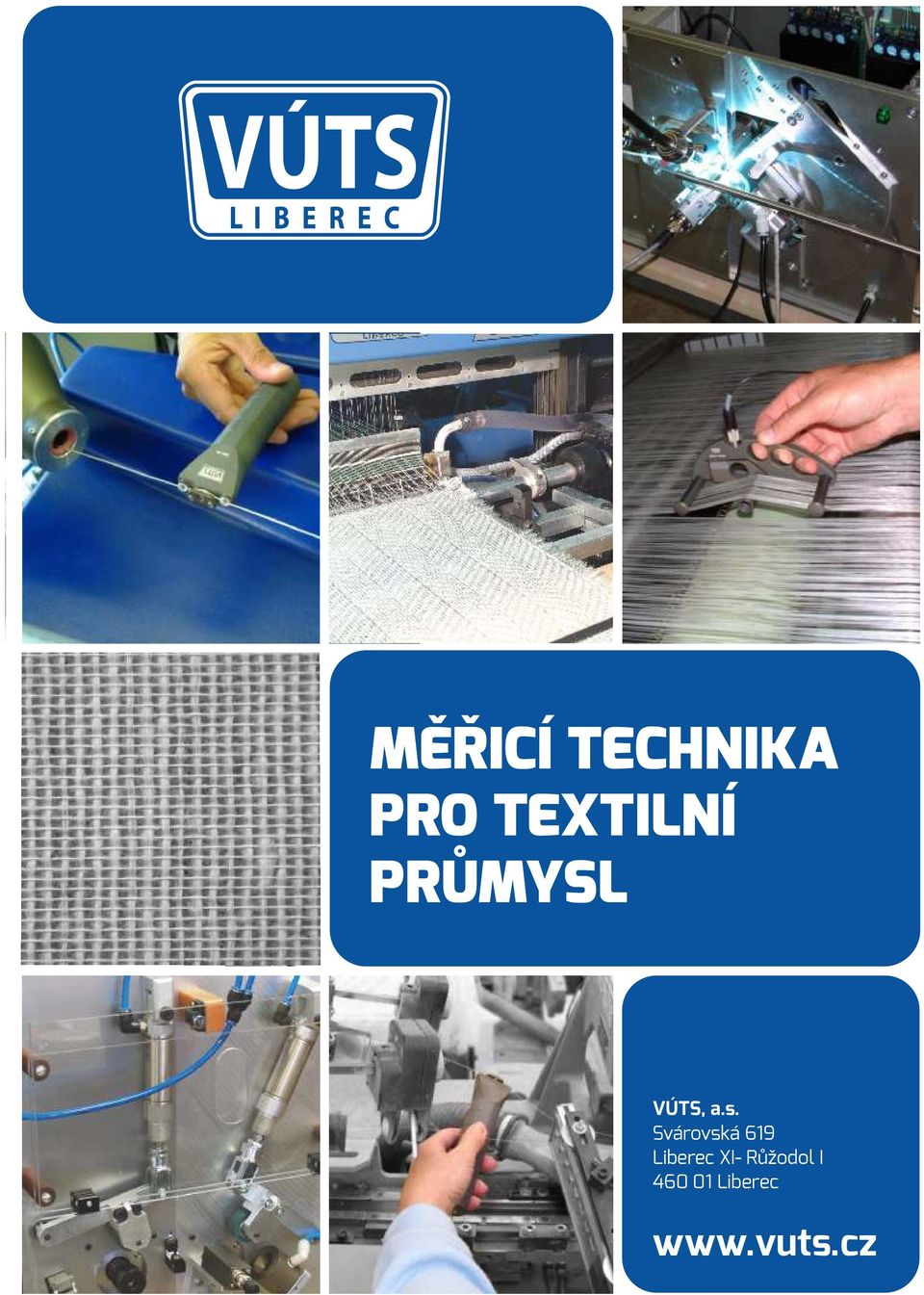

1 M ICÍ TECHNIKA PRO TEXTILNÍ PR MYSL VÚTS, a.s. Svárovská 619 Liberec XI- R odol I Liberec

2 WAWEON P ÍSTROJ PRO M ENÍ TAHOVÝCH SIL ÚTK A OSNOV Přenosný měřicí přístroj ve spojení s vynikajícími snímači pro útek (jednotlivou nit) a osnovu je určen pro dynamická měření tahových sil. ZÁKLADNÍ CHARAKTERISTIKA: Jednoduché připojení ke standardnímu PC přes USB port. Dva vstupní kanály umožňují připojit dva snímače současně. Elektronika je napájena síťovým adaptérem 230 V/28 V AC 50 Hz nebo 110 V/28 V AC 60 Hz (na zvláštní objednávku). Široká nabídka grafických výstupů. Měření periodických i neperiodických procesů. Speciální měřicí režimy pro tkací stavy. Průběhy v grafech v závislos na čase nebo na úhlu natočení hlavní hřídele stroje. Sta s cké funkce pro vyhodnocení naměřených dat. Naměřená data mohou být uložena, vy sknuta a znovu načtena pro možnost porovnání s nově naměřeným průběhem. Moderní koncepce elektroniky s programovatelným hradlovým polem umožňuje dodatečně změny funkce v závislos na stupni dalšího vývoje. Vyhodnocovací so ware pro PC byl vytvořen v Borland Delphi. Ovládání vyhodnocovacího so waru je jednoduché, veškerá menu jsou v češ ně, anglič ně, němčině nebo ruš ně, so ware obsahuje návod k použi. ATLAS F-11 ZOBRAZOVACÍ JEDNOTKA PRO SNÍMA E TAHOVÝCH SIL ÚTKU A OSNOVY Kapesní jednotka ATLAS F 11, napájená dobíjecí 9V baterií, je určena pro jednokanálové měření snímačem tahových sil jednotlivých ni nebo osnov vyráběným ve VÚTS, a.s. Jednotka je vhodná pro měření pomalu se měnících sil (např. snování, šlichtování osnov, atd.), displej ukazuje naměřenou hodnotu třikrát za sekundu. K dispozici jsou také režimy pro zachycení nejnižší nebo nejvyšší hodnoty měřené síly. Jednotka ATLAS F 11 je dodávána v příručním kufříku společně s napájecím adaptérem, spojovacími kabely, CD s kalibračním so ware a manuálem. Veškeré řízení jednotky je prováděno třemi tlačítky. Na displeji se zobrazují také signál pře žení senzoru a úroveň napě baterie. Při nedostatečných světelných podmínkách lze displej podsví t. Jednotka může pracovat s plně nabitou baterií více než 22 hod. Kalibrační so ware určený pro Windows XP/Vista/7 se vyznačuje jednoduchým a intui vním ovládáním. Poznámka: Pro měření dynamických sil (např. tkaní) se doporučuje dvoukanálová jednotka Waweon s vizualizací průběhů sil na PC. Obě jednotky používají stejné snímače.

3 ROTECON ZA ÍZENÍ PRO PODROBNOU ANALÝZU STRUKTURÁLNÍCH VLASTNOSTÍ TEXTILNÍHO P ÁSTU PRINCIP: Kon nuální měření okamžité soudržné síly přástu při zvoleném průtahu. Velikost prodloužení se nastavuje elektronicky změnou obvodových rychlos dvojice podávacích a odtahovacích válečků. Délka zatěžovací zóny je nastavitelná. Mezi podávací a odtahovací válečky je vložen vysoce citlivý dynamický snímač síly. Měřené kolísání soudržné síly přástu indikuje vlákenné nestejnoměrnos a poruchy přástu. ZA ÍZENÍ LZE POU ÍT PRO: Přímé analýzy naměřených dat, CPB (sloupcová spektra), CVL pro analýzu nestejnoměrnos a periodicit průtažné síly přástu. Sta s cké vyhodnocení soudržné síly přástu, sta s cké trendy, možnost porovnání s jinými měřenými veličinami pomocí implementace řádkových kamer pro sledování průměru přástu, uspořádání vláken apod. Sady experimentů s různými parametry a podmínkami měření přástu. Export naměřených a vypočtených výsledků pro další analýzu ve formě textového souboru nebo datového souboru. APLIKACE: Laboratorní a průmyslové objek vní hodnocení kvalita vních parametrů přástu. Predikce kvality příze.

4 CONTELON ZA ÍZENÍ PRO PODROBNOU ANALÝZU KVALITY STRUKTURY P ÍZÍ PRINCIP: Kon nuální měření okamžitého poměrného prodloužení krátkých úseků příze při konstantní průtažné síle. Výsledků se dosahuje přesným a dynamickým měřením tahové síly v přízi a měřením úhlových rychlos průtažných válečků. MO NÁ ANALÝZA: CPB (sloupcová spektra), CVL pro analýzu nestejnoměrnos a periodicity poměrného (rela vního) prodloužení (mechanické/strukturální vlastnos ) přízí. Sta s ka, porovnání s dalšími měřeními. Sta s cké trendy. Přímá analýza naměřených dat. Sady experimentů s různými přízemi a podmínkami měření. Měření průměru příze (jeho projekce do jedné roviny) a možná analýza synchronně s poměrným prodloužením jako další veličina. Export jak naměřených, tak i vypočtených výsledků do různých formátů (textový soubor, Excel, FlexPro ) pro další analýzu v SW tře ch stran. APLIKACE: Zpětná analýza technologického procesu pro zjištění možných příčin vysokých odchylek poměrného prodloužení příze. Analýza vad mechanické struktury přízového návinu. Iden fikace vzhledových vad tex lie, předpověď dopadu na tex lii, jako je pruhovitost atd. Simulace mechanických vlastnos během snování, tkaní, pletení Mnohem detailnější pohled na monitorované vlastnos deformace a na technologický kontext (rotorové, tryskové příze ). A pravděpodobně mnohé další

5 SNÍMA TAHOVÝCH SIL P ÍZE pro sta cká a dynamická měření tahových sil jednotlivých přízí a osnov, se širokým měřícím rozsahem, univerzálním použi m a vysokými dynamickými parametry pro nejnáročnější měření. Snímače tahových sil jednotlivých přízí jsou dodávány s rozsahy 300 cn a 1000 cn. Patentovaná konstrukce senzoru s polovodičovými tenzometry umožňuje dosažení vysokých dynamických parametrů. Snímače mají teplotní kompenzaci i kompenzaci ohřevu sa rového niťového vodiče třením běžící nitě. Přízový vodič, který přenáší silovou složku z měřené nitě na senzor, je zhotoven z tenkostěnné sa rové trubičky a díky nízké hmotnos pouze nepatrně snižuje vlastní frekvenci měřicího nosníčku. Vlastní frekvence snímače ve standardním provedení je cca 6 khz, na přání je možné ji úpravami zvýšit na 10 až 12 khz při určitém snížení citlivos. MINIATURNÍ SNÍMA TAHOVÝCH SIL NIT pro sta cká a dynamická měření tahových sil ni. Principiálně vychází ze standardního snímače tahových sil příze a využívá stejný měřicí člen, jeho pouzdro je ale menší a je určeno i pro stabilní montáž na stroj. Pro vedení nitě je možné použít tří typů záměnných hlavových nástavců. Standardně se dodávají snímače s rozsahem 300 cn a 1000 cn a nástavcem typu A s niťovými vodiči z materiálů Al₂O₃ s otvorem ø 2 mm. Na objednávku také s otvorem ø 3 mm, případně z materiálu TiO₂ s otvorem ø 2,5 mm. A B C Univerzální konektor snímačů umožňuje připojení téměř libovolné tenzometrické měřicí aparatury. Pro málo proměnlivé signály je možné snímač vybavit jednoduchým kapesním digitálním přístrojem ATLAS. Pro dynamická měření a grafické zobrazení naměřených průběhů je možné snímače připojit k měřicímu analyzátoru Waweon nebo k jiným komerčním zařízením pro měření s tenzometrickými snímači. SNÍMA TAHOVÝCH SIL OSNOVY Pro měření tahových sil osnovy byl vyvinut zcela nový typ snímačů. Měřicí člen je navržen metodou konečných prvků k dosažení op málního poměru mezi citlivos a dynamickými vlastnostmi. Vlastní frekvence měřicího deformačního členu je 1200 Hz. Snímač poskytuje správné výsledky měření i v případě, že silové za žení snímače není souměrné, tj. kdy výslednice sil působí v libovolném místě měřícího trnu senzoru. Snímač je dvourozsahový, změna rozsahu se provádí změnou smyslu návleku osnovy na měřicí trny. Základní rozsahy u dvoustranného snímače jsou 150 N a 300 N a u jednostranného snímače 100 N a 200 N. Délka měřicích trnů je volitelná.

6 M ICÍ TECHNIKA PRO TEXTILNÍ PR MYSL VÚTS, a.s. Svárovská 619 Liberec XI Růžodol I Liberec Tel.: Fax: E mail: vuts@vuts.cz podrobn j í informace naleznete zde
