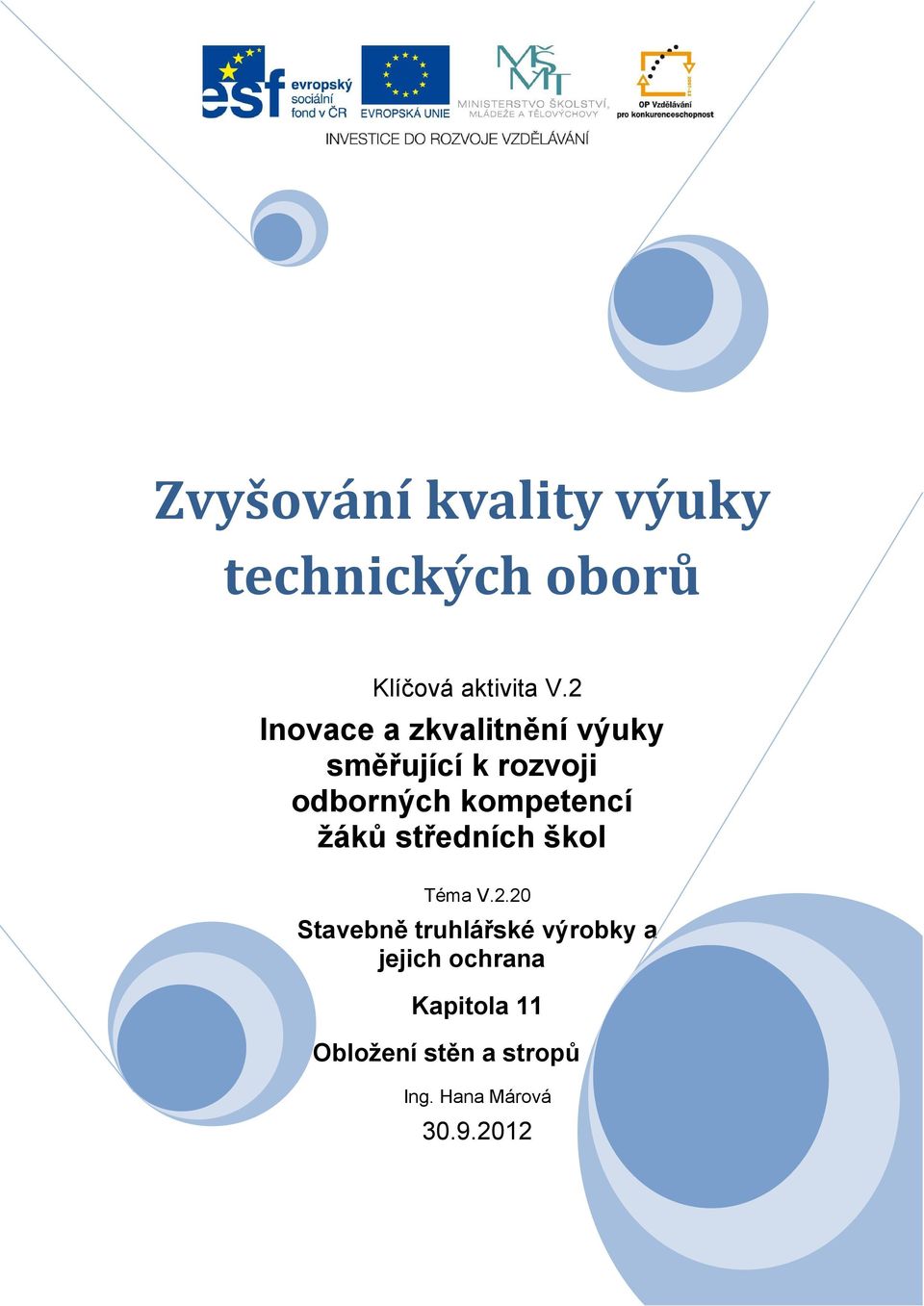

1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.20 Stavebně truhlářské výrobky a jejich ochrana Kapitola 11 Obložení stěn a stropů Ing. Hana Márová

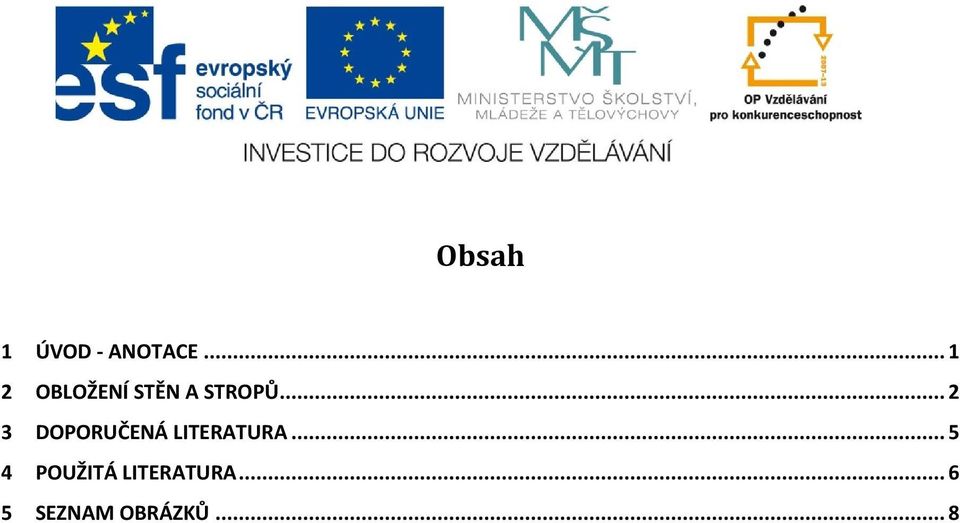

2 Obsah 1 ÚVOD - ANOTACE OBLOŽENÍ STĚN A STROPŮ DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA SEZNAM OBRÁZKŮ... 8

3 1 Úvod - anotace V kapitole jsou popsány požadavky, které se kladou na obložení, vhodné dřevo na obložení a rozdělení odložení podle výšky. Je zde uvedena příprava povrchu pod obložení a položení roštu. Na závěr kapitoly jsou uvedeny tři kontrolní otázky. Zpracovaný materiál je možné použít při výuce odborných předmětů oborů vzdělávání truhlář H/01, tesař H/01 a studijního oboru nábytkářství M/01. 1

4 2 Obložení stěn a stropů Požadavky na obložení, rozdělení obložení Tesařské konstrukce úprav povrchů mají praktickou, hygienickou a estetickou funkci. Tyto funkce se vzájemně kombinují a doplňují. Praktická funkce má za úkol zvýšit odolnost povrchu proti poškození a atmosférickým vlivům. Zakrývá instalace a zlepšuje vlastnosti konstrukce. Hygienické požadavky splňuje ochrana před znečištěním a vytvoření hladké plochy. Estetické důvody záleží na výběru materiálu a zvolené úpravě povrchu. Patří sem i optické členění prostoru. Z tesařských úprav povrchů je nejrozšířenější obložení dřevem uvnitř i zvenku objektů. Dřevěná obložení stěn se zhotovují často z palubek nebo do rámů. Obložení bývá zhotoveno i z aglomerovaných desek, z pilařských odpadů a jiných hmot. Vysoké obložení sahá až ke stropu, střední do výšky poprsníku nebo sedícího člověka ( nejvýše do úrovně dveří ), nízké obložení tvoří sokl 10 až 20 cm vysoký. Obrázek 1. Druhy obložení a. vysoké obložení b. střední obložení c. nízké obložení 1. odvětrávání v krycí liště 2. odvětrávání při podlaze 3. lavičník Výběr dřeva pro obložení Pro obložení se používá nejčastěji dřevo smrku, jedle, borovice, modřínu, dubu i jiných dřevin podle požadavků odběratele. Zakryté dřevo je nehoblované, líc je hoblovaný, dýhovaný, nebo s jinou povrchovou úpravou. Při výběru dřeva se vyřadí části s vypadavými suky, trhliny u čel se odříznou, prkna s pryskyřičnými dutinami se vyřadí. Nepřirozeně zbarvené dřevo se pro obložení nehodí. Na lícní ploše prken nesmí být ani poškození od hmyzu. Tloušťka prken se pohybuje mezi 17 až 25 mm. Šířka prken by měla být 80 až 140 mm, často se používají prkna široké pouze 4 až 5 cm. Délky dílců pro menší rozměry jsou vcelku, dílce se nadstavují nad podporou. 2

5 Desky z dřevní hmoty jsou pro obložení dýhované a mají lepší vlastnosti než rostlé dřevo. Šířka desek se pohybuje od 1,2 m, délka až do 3 m a tloušťka je v rozmezí 6 až 20 mm. S deskami se manipuluje vždy ve svislé poloze. Zvláštní obložení je zhotoveno z pilařských odpadů. Patří sem kratina, krajiny, hranoly i lišty. Materiál může být různě opracovaný, nebo se lepí na větší desky z dřevní hmoty a montuje se. Příprava podkladu Konstrukce stěn a stropů nemá povrch tak rovný, aby se na něj mohl obklad připevnit. Jako podklad pro obložení použijeme lišty, latě, hranolky, prkna, které vytvoří rošt. Latě se osazují vodorovně nebo svisle. Při svislém obkládání montujeme nosné latě vodorovně, u vodorovného obložení svisle. Rošt je z nehoblovaného dřeva tloušťky 18 až 25 mm, šířky od 50 mm. Délka je o 20 mm kratší, než je délka stěny nebo stropu. Rozteč roštu závisí na tloušťce lícních prken nebo desek a činí 400 až 1000 mm. Obrázek 2. Rošt vodorovné latění s větracími štěrbinami svislé základní latění, vodorovné jemné latění Aby se dosáhlo dostatečné odvětrávání, jsou součástí obložení větrací štěrbiny. Vytvoří se vybráním v latích. Nosná spodní konstrukce se pečlivě vyrovná. Upevňuje se zpravidla v rozestupech 600 mm. Druh a způsob kotvení roštu určuje materiál zdiva nebo stropu. 3

6 Obrázek 3. Připevnění roštu a. špalík s ocelovou příchytkou 2 x 30 x 90 b. špalík s krycí lištou c. vrut do kolíku ze dřeva d. drážkovaná lišta k zasunutí prken e. nastřelený hřebík s podložkou f. samosvěrný hmoždík z plastu 1 4 postup montáže Dřevěné kotvení se zazdí, zabetonuje nebo zasádruje do konstrukce. Před osazením se impregnuje. Špalíky z měkkého dřeva se zasádrují do kapes. Mezi kotevní dřevěné součásti patří i profilované lišty, do kterých se obložení zasouvá. Mezi rychlý způsob kotvení roštu patří nastřelování speciálních hřebíků s podložkou. Mezi plastový kotevní materiál patří i lepidlo, které se používá pro lepení dřevěných podložek i povrchu obložení. Plasty mají tu přednost, že je nepoškozuje vlhkost. Kontrolní otázky : 1. Na jakou stěnu nesmíme dát obložení? 2. Jaké druhy obložení stěny rozeznáváme? 3. Jaký materiál můžeme použít na obložení? 4

7 3 Doporučená literatura 1. L. Kuběna : Tesařská technologie pro 2. ročník SOU, Sobotáles Praha 1995 ISBN L. Kuběna : Tesařská technologie pro 3. Ročník SOU, Sobotáles Praha 1995 ISBN Zdeňka Křupalová : Nauka o materiálech pro 1 a 2 ročník SOU učebního oboru truhlář, Sobotáles Praha 1999, ISBN Jan Liška : Truhlářské práce, Technologie 2 a 3 ročník 2 díl, Parta 2003 ISBN

8 4 Použitá literatura 1. L.Kuběna : Tesařská technologie pro 2. ročník SOU, Nakladatelství technické literatury Praha 1988, SIP 05097, J.Vintr, K.Havránek : Truhlářství, konstrukce pro 1 a 2 ročník SPŠ dřevařských, Nakladatelství technické literatury Praha 1975, J. Kohout,A.Tobek : Tesařství - tradice z pohledu dneška, Grada publishing 1996 ISBN Karel Kydlíček : Tesař, technologie pro 1 a 2 ročník OU a UŠ, Nakladatelství technické literatury Praha 1974, Josten, Reiche, Wittchen : Truhlářské konstrukce spoje, povrchové úpravy dřeva, konstrukce, Grada Publishing a.s. 2011, ISBN Jan Liška : Truhlářské práce, Technologie 2 a 3 ročník 2 díl, Parta 2003 ISBN

9 7

10 5 Seznam obrázků Obrázek 1. Druhy obložení 2 Obrázek 2. Rošt.3 Obrázek 3. Připevnění roštu..4 8
