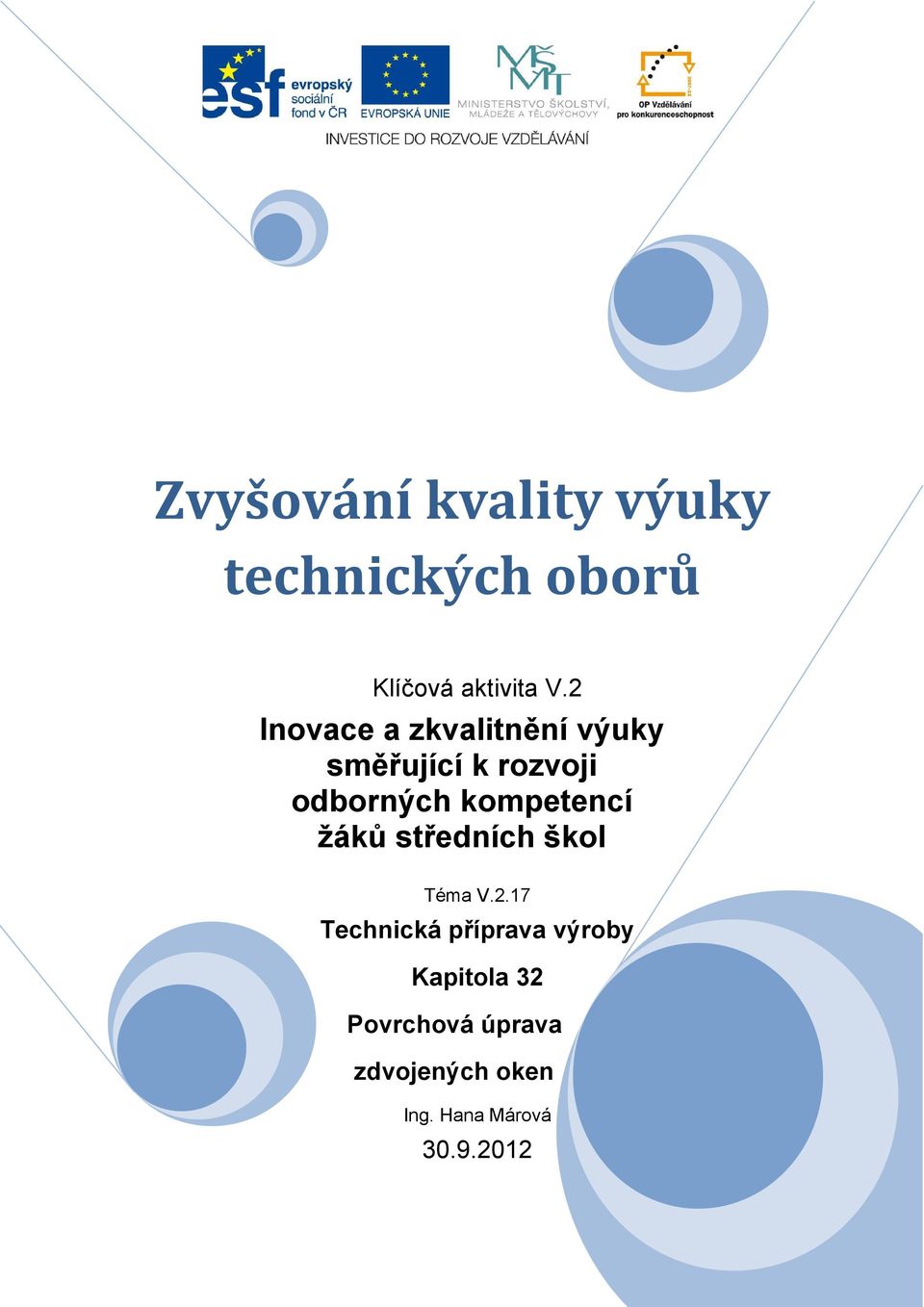

1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.17 Technická příprava výroby Kapitola 32 Povrchová úprava zdvojených oken Ing. Hana Márová

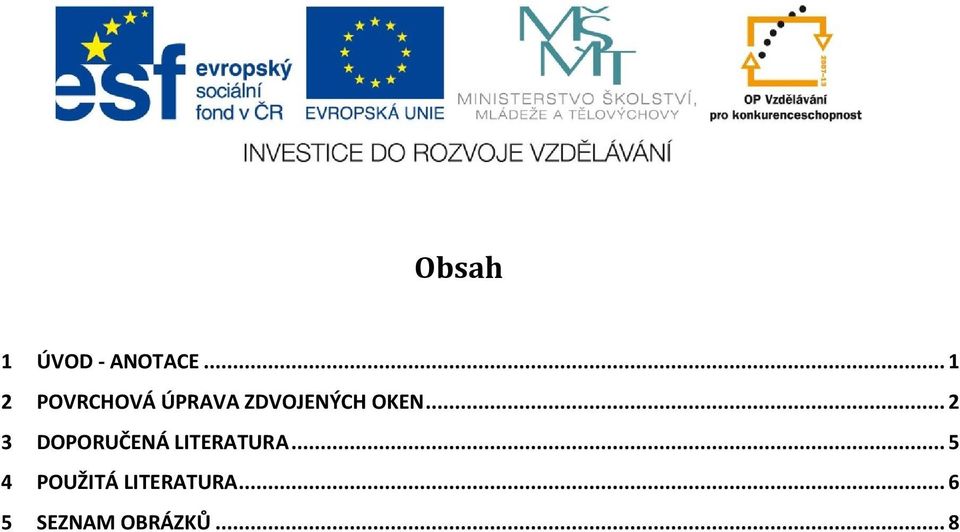

2 Obsah 1 ÚVOD - ANOTACE POVRCHOVÁ ÚPRAVA ZDVOJENÝCH OKEN DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA SEZNAM OBRÁZKŮ... 8

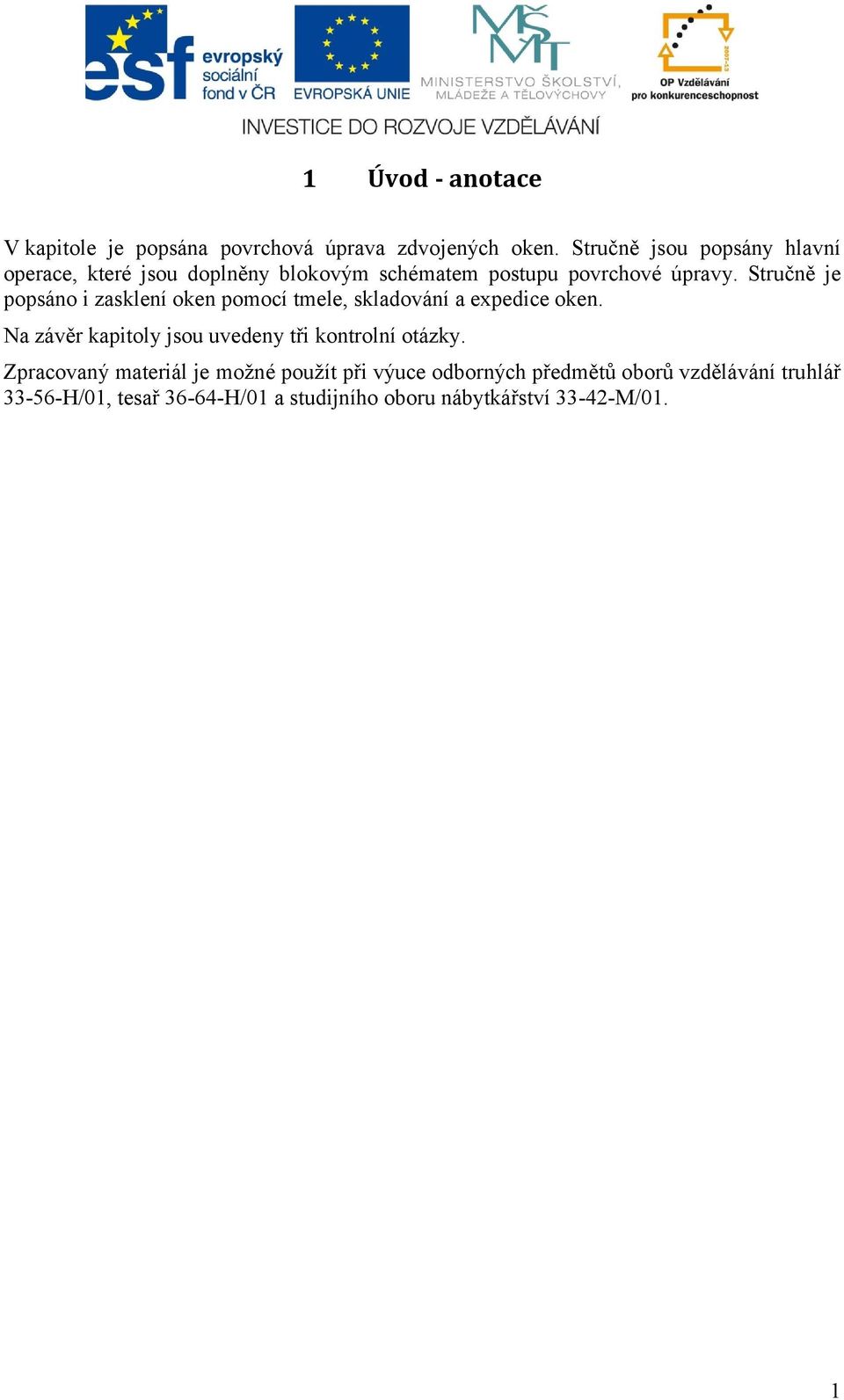

3 1 Úvod - anotace V kapitole je popsána povrchová úprava zdvojených oken. Stručně jsou popsány hlavní operace, které jsou doplněny blokovým schématem postupu povrchové úpravy. Stručně je popsáno i zasklení oken pomocí tmele, skladování a expedice oken. Na závěr kapitoly jsou uvedeny tři kontrolní otázky. Zpracovaný materiál je možné použít při výuce odborných předmětů oborů vzdělávání truhlář H/01, tesař H/01 a studijního oboru nábytkářství M/01. 1

4 2 Povrchová úprava zdvojených oken Dřevěná okna se natírají nejčastěji venkovním neprůhledným nátěrem, který se skládá z napouštěcího nátěru, z prvního a druhého základního nátěru a z ového nátěru. Okna se dodávají nejčastěji v barvě slonové kosti, pokud je dohodnuto s odběratelem jinak, můžou být dodány i v jiné barvě. Plochy rámů neviditelné po osazení se natírají napouštěcím nátěrem a základní barvou. Výtokové otvory jsou natřeny stejně, nesmí být ucpány. Q 1 Základní nátěr. Základní nátěr se nanáší máčením. Vana je vyhřívaná. Nátěr se ohřívá na 50 C. Rám i křídla se do nátěru namáčí. Součásti je odkapávací rampa, upravená pro postavení křídel. Po odkapání nátěru se dávají části oken na připravenou paletu k zaschnutí. Q 2 Našroubování závěrů. Uzávěr se vkládá do vybrání křídla a přišroubuje. Našroubují se i krycí plechy. Podobně se našroubují i jazýčky. Pokud je to třeba, zasekává se otvor pro štítek jazýčku. Q 3 Tmelení. Všechny plochy a profily se přebrousí, opráší, opraví tmelem a plně přetmelí. Venkovní a srazové plochy se tmelem pouze opraví. Vnitřní plochy a profily venkovních křídel se tmelí plně. Q 4 První nátěr základní barvou. Barva se nanáší štětcem na všechny plochy mimo polodrážky pro sklo a venkovní boční plochy okenních rámů. Nános musí být stejnoměrný. Obrázek 1. Blokové schéma povrchové úpravy zdvojených oken 2

5 Q 5 Zasklení křídel. Okna se zasklívají na válečkovém pracovním stole. Podtmelí se pomocí nanášečky tmelu, sklo se vloží do polodrážky a přichytí. Potom se polodrážky vytmelí. Q 6 Druhý nátěr základní barvou. Křídla se obrousí, opráší a barva se nanáší štětcem na všechny plochy, profily i tmel. Venkovní boční plochy rámů se nenatírají. Nátěr musí být stejnoměrný. Q 7 ování. Natírají se obě plochy a vnitřní boční plochy štětcem včetně tmelu. Nenatírají se venkovní boční plochy rámů. Q 8 Čištění skel. Skla se čistí od zbytků nátěrových hmot. Po očištění barvy se čistí celá plocha skla. Q 9 Kompletace. Při kompletaci se třídí křídla a rámy podle druhu. Ukládají se do pevných palet. Q 10 Spojení křídel. Na pracovním stole se do připravených vybrání ukládají spojky, narážejí šroubky a sešroubovávají se vnitřní křídla s venkovními. Spojovací kování a hlavní závěsy se očistí, namažou tukem a zavěsí na spojovací závěsy. Zavřením křídel se označí místo protiplechu, po otevření se našroubují šroubky. Křídla se znovu zavírají a zajišťují spojkou. Při uzavírání se mezi křídla vloží návod. Q 11 Montáž okna. Okno se montuje na pracovním stole. Křídla se vkládají do rámu, osazují v polodrážkách vložkou, přisazují se spodní části závěsu a šroubují se do rámu. Po vyklopení křídel se nasazují táhla a zajišťují matkami. Pomocí šablony se vrtají otvory pro osu kliky zvedacího zařízení, které se přišroubuje. Další křídla se zavěsí do rámu. Q 12 Kontrola. Kontroluje se kování, funkce závěrů, povrchová úprava, počet předvrtaných otvorů ve vnitřním rámu ( pro našroubování do usazovacích rámů ). Po skončení kontroly se výrobek orazítkuje na boku rámu a předá se k expedici. Technologický postup při výrobě dřevěných oken se dá tedy stručně shrnout takto : - Příprava dřeva ( hranolky bývají lepené, na hrubo opracované ) - Hrubé řezání dřeva - Profilování na čtyřstrankách - Výroba vnitřních polodrážek - Výroba spojů ( rozpory, čepy, kolíky ) - Broušení povrchových ploch - Lepení rámů a křídel - Předvrtání otvorů pro kování - Napuštění, základní nános - Montáž kování, profilů, zasklení - Povrchová úprava 3

6 Zasklení oken. Tloušťka skla pro zasklení oken se volí podle největšího plošného rozměru zasklívaného otvoru. Stejným sklem se zasklí i malé otvory. Pokud má otvor jiný tvar než je čtverec nebo obdélník, volí se tloušťka skla podle největšího opsaného čtverce nebo obdélníku. Sklo musí mít v rámu vůli 1 mm kolem obvodu drážky. Tmel musí zakrýt 4 / 5 polodrážky a povrch po zatmelení musí být hladký. Pokud se volí tloušťka taženého skla jiná, než je určeno tabulkami, musí se v objednávce uvést druh skla pro venkovní i vnitřní křídla. Pokud se zasklívá pomocí lišt, musí se podtmelit i lišty. Skladování a expedice oken. Dřevěná okna, balkónové dveře a nadsvětlíky, opatřené napouštěcím nátěrem, bez vrchního kování, nezasklené, se rovnají nebalené v zakrytých dopravních prostředcích do hrání a zajišťují se latěmi proti posunutí. Dřevěná okna a balkónové dveře napuštěné a zasklené, nebo zasklené s konečným nátěrem ( bez vrchního kování ) se ukládají v dopravním prostředku na spodní stranu. Při dopravě se nesmí poškodit. Okna se také mohou balit do fólií. Drobný materiál ( kliky, vruty, těsnění )se dodává v obalech, krycí lišty se převážou motouzem nebo drátem ( musí být podložený lepenkou ). Kontrolní otázky : 1. Z čeho se skládá venkovní neprůhledný nátěr okna? 2. Proč nesmí být ucpány výtokové otvory? 3. Jak se zasklívá okno? 4

7 3 Doporučená literatura 1. Alois Uhlíř : Technologie II pro studijní obor nábytkářství, Informatorium Praha 2003, ISBN P. Král, A. Uhlíř, J. Vlasák : Technologie III pro studijní obor nábytkářství, Informatorium Praha 2003, ISBN

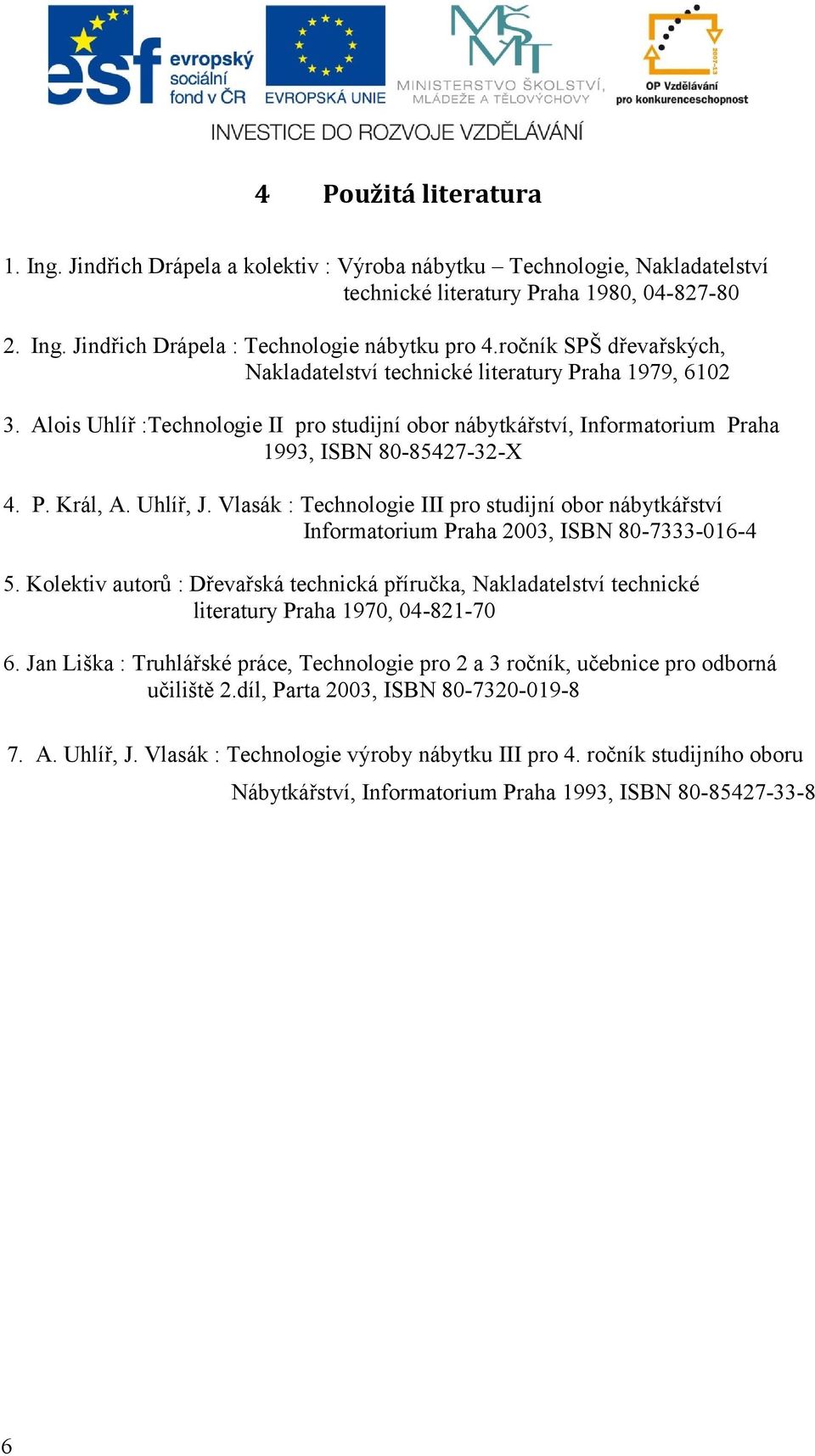

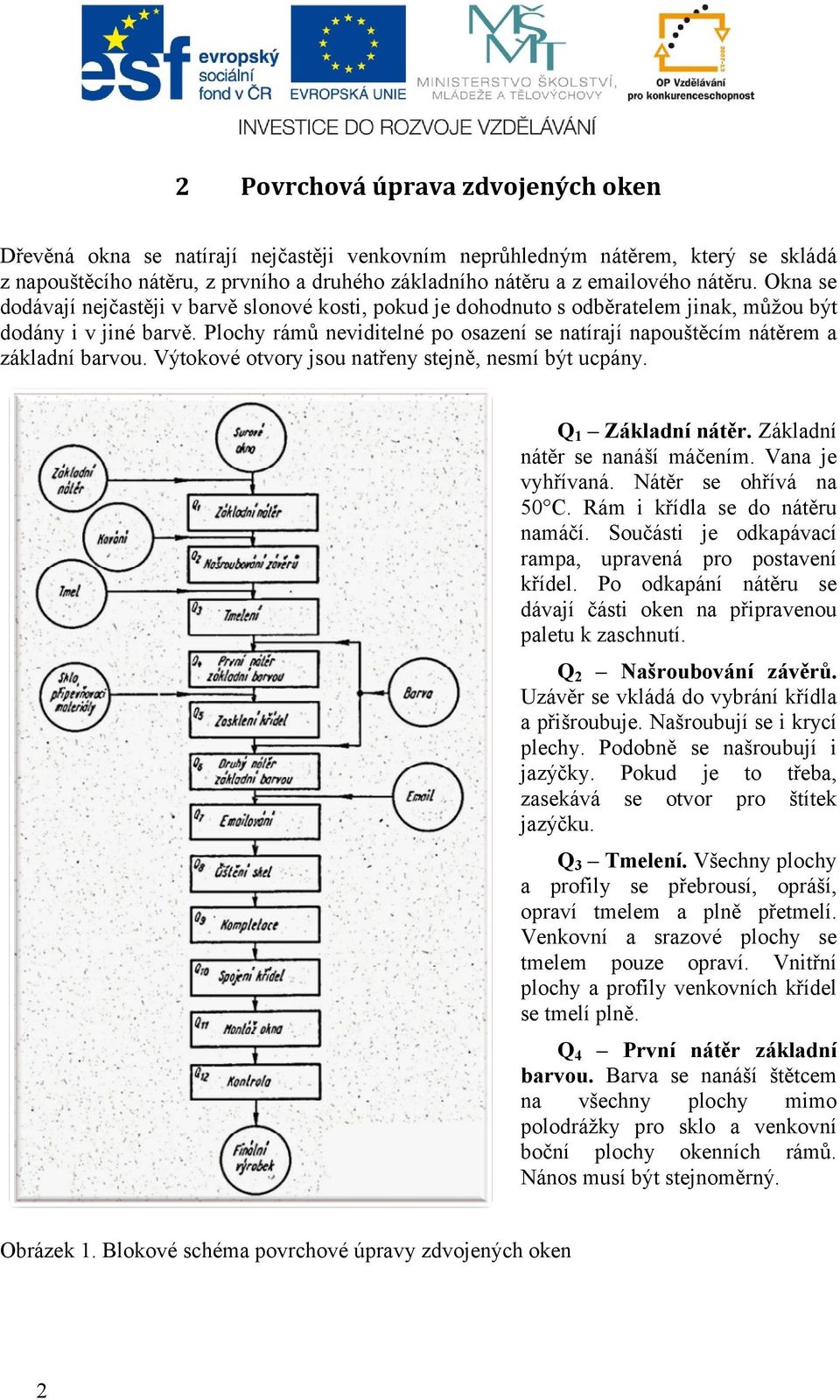

8 4 Použitá literatura 1. Ing. Jindřich Drápela a kolektiv : Výroba nábytku Technologie, Nakladatelství technické literatury Praha 1980, Ing. Jindřich Drápela : Technologie nábytku pro 4.ročník SPŠ dřevařských, Nakladatelství technické literatury Praha 1979, Alois Uhlíř :Technologie II pro studijní obor nábytkářství, Informatorium Praha 1993, ISBN X 4. P. Král, A. Uhlíř, J. Vlasák : Technologie III pro studijní obor nábytkářství Informatorium Praha 2003, ISBN Kolektiv autorů : Dřevařská technická příručka, Nakladatelství technické literatury Praha 1970, Jan Liška : Truhlářské práce, Technologie pro 2 a 3 ročník, učebnice pro odborná učiliště 2.díl, Parta 2003, ISBN A. Uhlíř, J. Vlasák : Technologie výroby nábytku III pro 4. ročník studijního oboru Nábytkářství, Informatorium Praha 1993, ISBN
