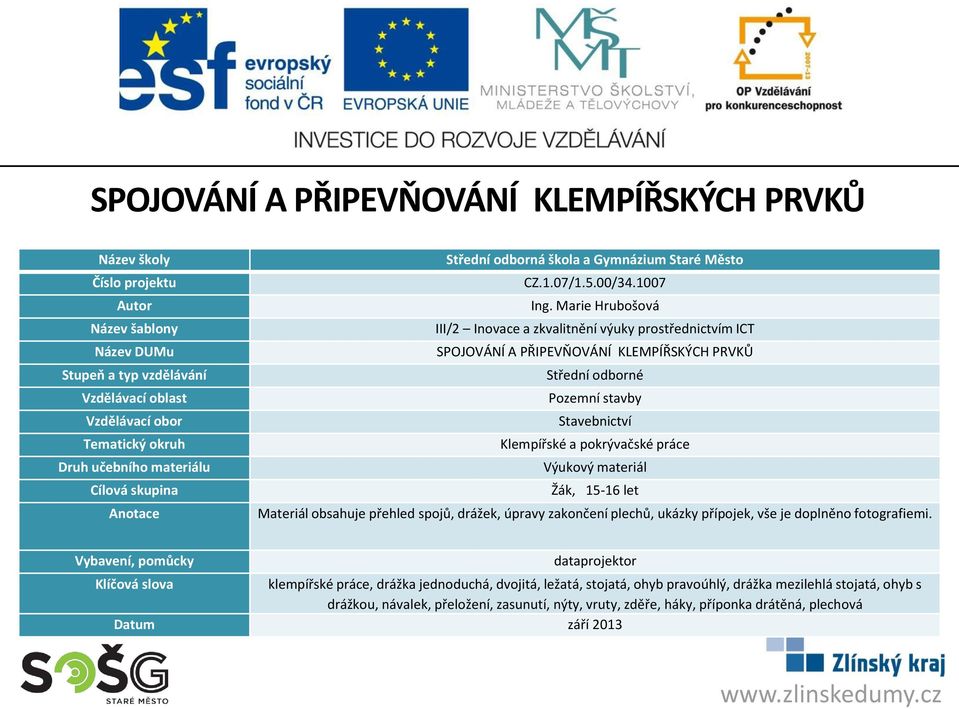

1 Název školy Číslo projektu Autor Název šablony Název DUMu Stupeň a typ vzdělávání Vzdělávací oblast Vzdělávací obor Tematický okruh Druh učebního materiálu Cílová skupina Anotace Střední odborná škola a Gymnázium Staré Město CZ.1.07/1.5.00/ Ing. Marie Hrubošová III/2 Inovace a zkvalitnění výuky prostřednictvím ICT SPOJOVÁNÍ A PŘIPEVŇOVÁNÍ KLEMPÍŘSKÝCH PRVKŮ Střední odborné Pozemní stavby Stavebnictví Klempířské a pokrývačské práce Výukový materiál Žák, let Materiál obsahuje přehled spojů, drážek, úpravy zakončení plechů, ukázky přípojek, vše je doplněno fotografiemi. Vybavení, pomůcky dataprojektor Klíčová slova klempířské práce, drážka jednoduchá, dvojitá, ležatá, stojatá, ohyb pravoúhlý, drážka mezilehlá stojatá, ohyb s drážkou, návalek, přeložení, zasunutí, nýty, vruty, zděře, háky, příponka drátěná, plechová Datum září

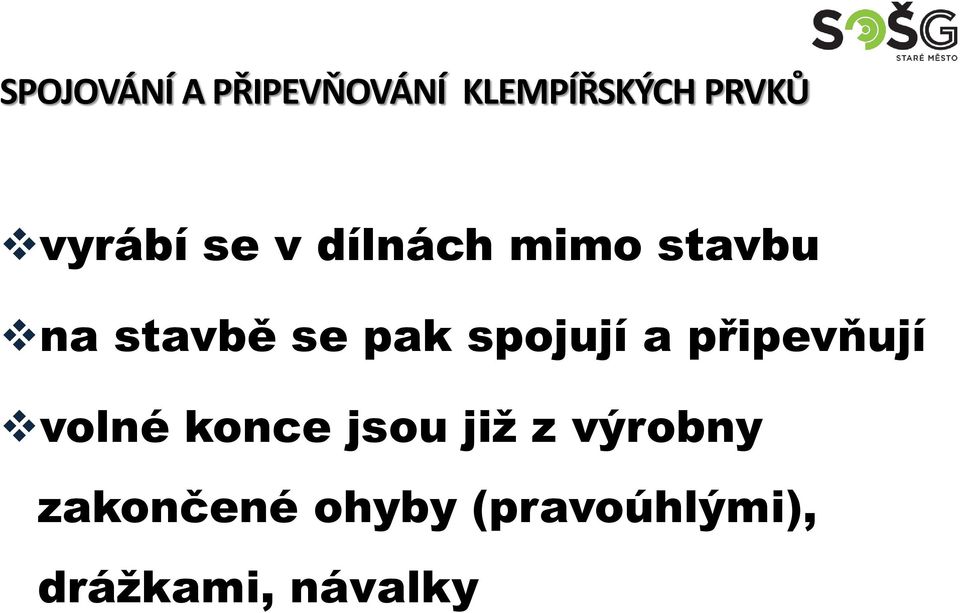

2 vyrábí se v dílnách mimo stavbu na stavbě se pak spojují a připevňují volné konce jsou již z výrobny zakončené ohyby (pravoúhlými), drážkami, návalky

3 ZAKONČENÍ VOLNÝCH KONCŮ PLECHU 1. ohyb pravoúhlý 2. drážka jednoduchá, ležatá 3. ohyb s drážkou 4. drážka mezilehlá stojatá 5. návalek kruhový

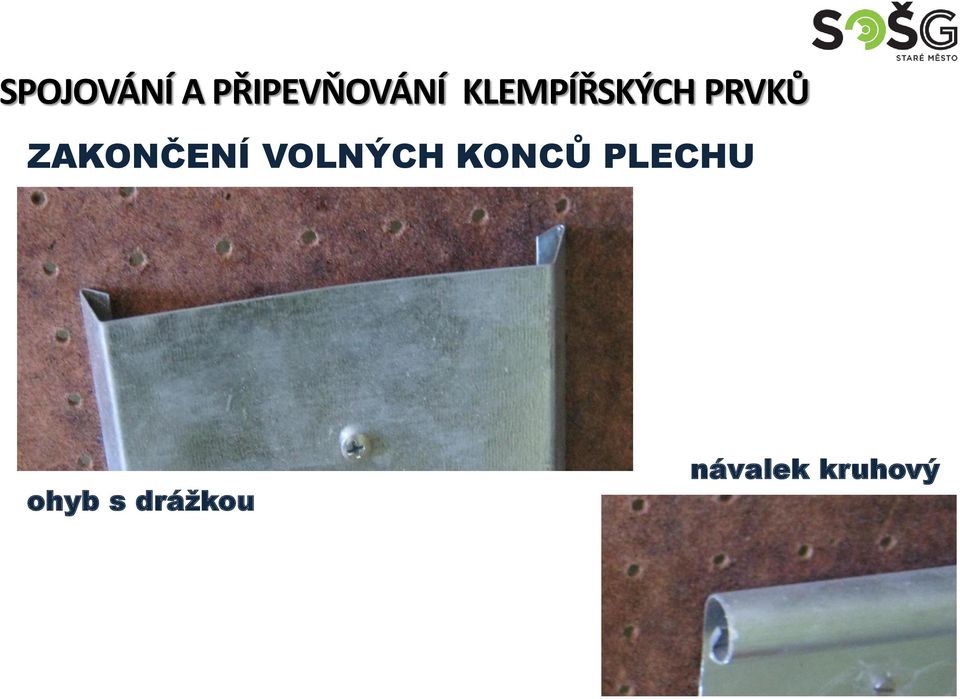

4 ZAKONČENÍ VOLNÝCH KONCŮ PLECHU ohyb s drážkou návalek kruhový

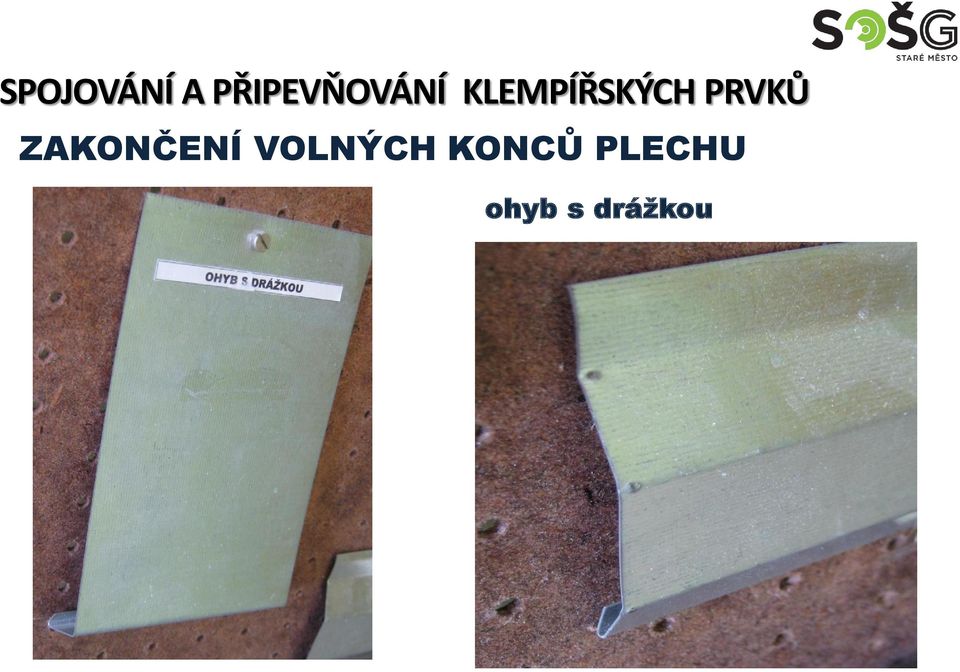

5 ZAKONČENÍ VOLNÝCH KONCŮ PLECHU ohyb s drážkou

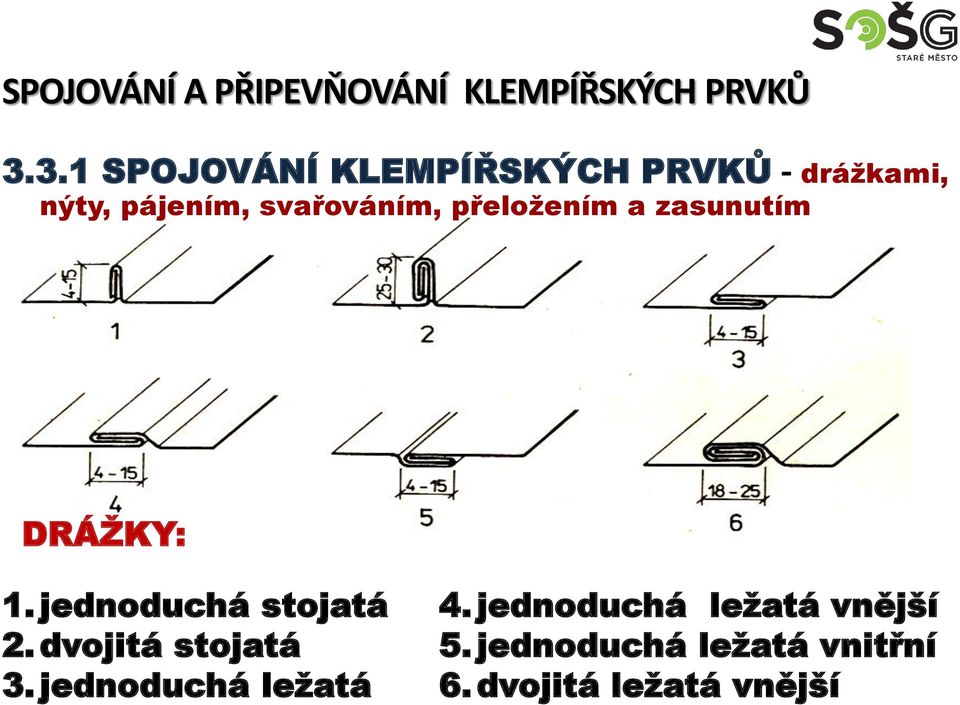

6 3.3.1 SPOJOVÁNÍ KLEMPÍŘSKÝCH PRVKŮ - drážkami, nýty, pájením, svařováním, přeložením a zasunutím DRÁŽKY: 1. jednoduchá stojatá 2. dvojitá stojatá 3. jednoduchá ležatá 4. jednoduchá ležatá vnější 5. jednoduchá ležatá vnitřní 6. dvojitá ležatá vnější

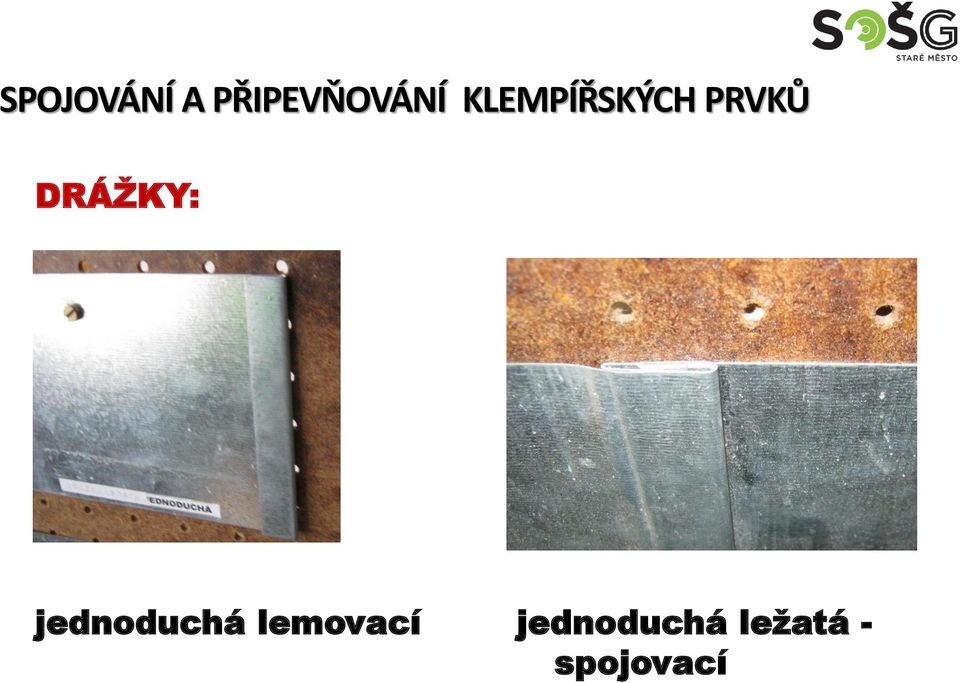

7 DRÁŽKY: jednoduchá lemovací jednoduchá ležatá - spojovací

8 DRÁŽKY: jednoduchá stojatá dvojitá stojatá

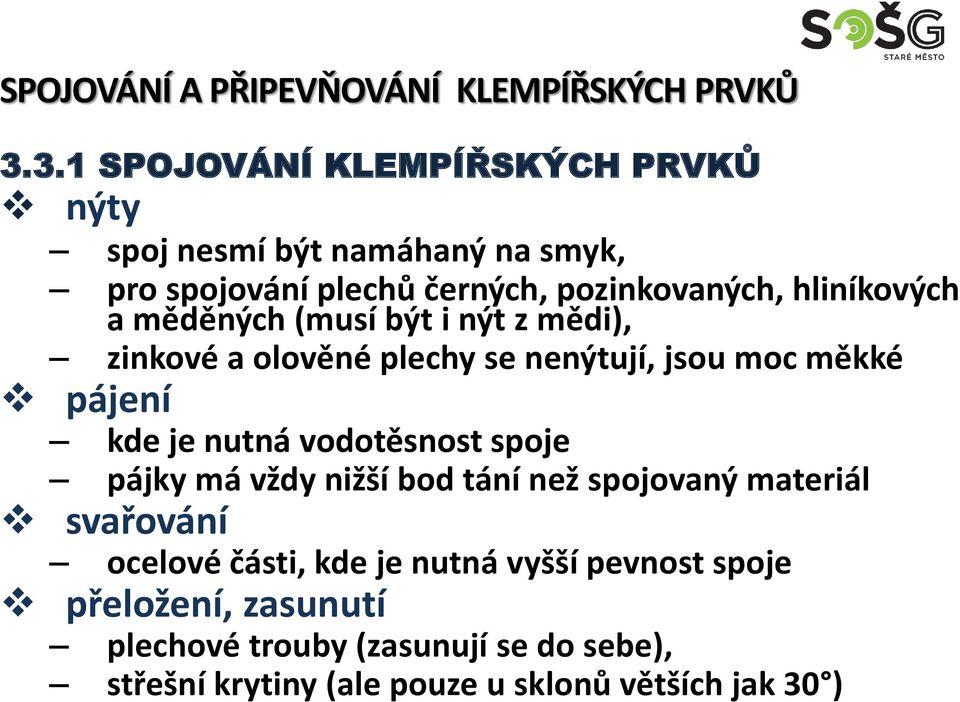

9 3.3.1 SPOJOVÁNÍ KLEMPÍŘSKÝCH PRVKŮ nýty spoj nesmí být namáhaný na smyk, pro spojování plechů černých, pozinkovaných, hliníkových a měděných (musí být i nýt z mědi), zinkové a olověné plechy se nenýtují, jsou moc měkké pájení kde je nutná vodotěsnost spoje pájky má vždy nižší bod tání než spojovaný materiál svařování ocelové části, kde je nutná vyšší pevnost spoje přeložení, zasunutí plechové trouby (zasunují se do sebe), střešní krytiny (ale pouze u sklonů větších jak 30 )

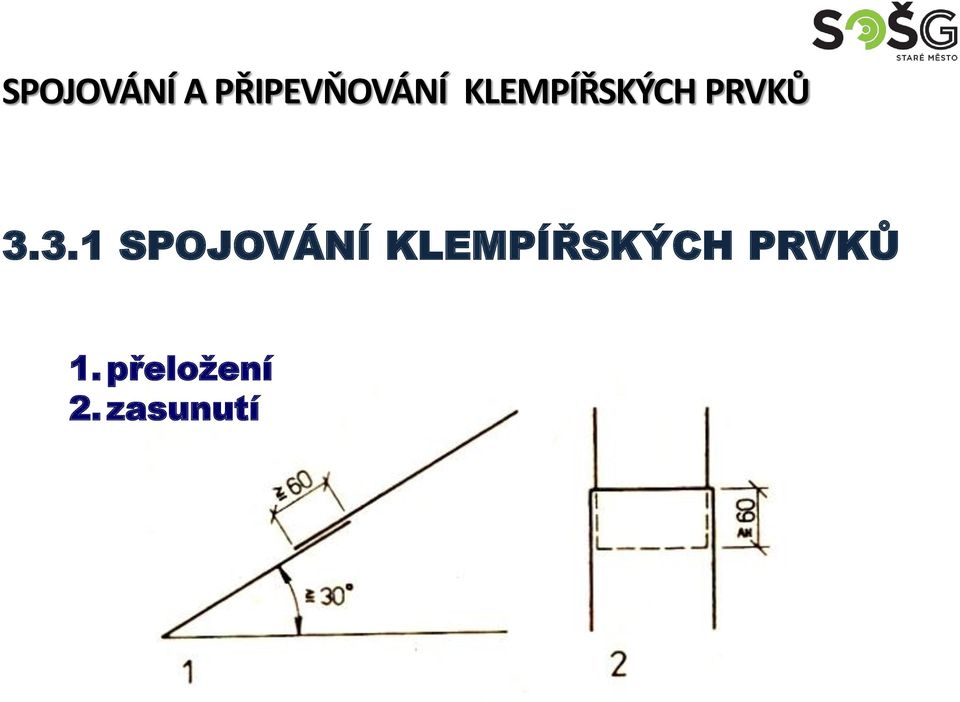

10 3.3.1 SPOJOVÁNÍ KLEMPÍŘSKÝCH PRVKŮ 1. přeložení 2. zasunutí

11 3.3.1 SPOJOVÁNÍ KLEMPÍŘSKÝCH PRVKŮ zasunutí

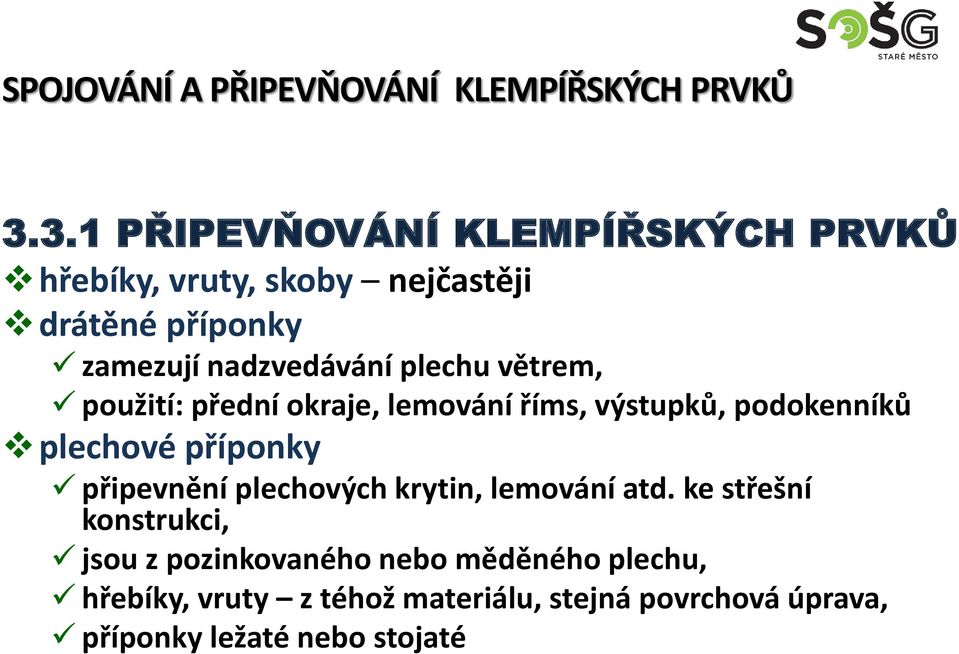

12 3.3.1 PŘIPEVŇOVÁNÍ KLEMPÍŘSKÝCH PRVKŮ hřebíky, vruty, skoby nejčastěji drátěné příponky zamezují nadzvedávání plechu větrem, použití: přední okraje, lemování říms, výstupků, podokenníků plechové příponky připevnění plechových krytin, lemování atd. ke střešní konstrukci, jsou z pozinkovaného nebo měděného plechu, hřebíky, vruty z téhož materiálu, stejná povrchová úprava, příponky ležaté nebo stojaté

13 3.3.1 PŘIPEVŇOVÁNÍ KLEMPÍŘSKÝCH PRVKŮ háky pro připevňování žlabů ke střešní konstrukci zděře pro připevňování odpadní potrubí k průčelní stěně jednodílné dvoudílné

14 3.3.1 PŘIPOJOVÁNÍ KLEMPÍŘSKÝCH PRVKŮ PŘÍKLADY PŘÍPONEK 1. LEŽATÁ S OHYBEM 2. STOJATÁ DVOJITÁ SYMETRICKÁ 3. DRÁTĚNÁ

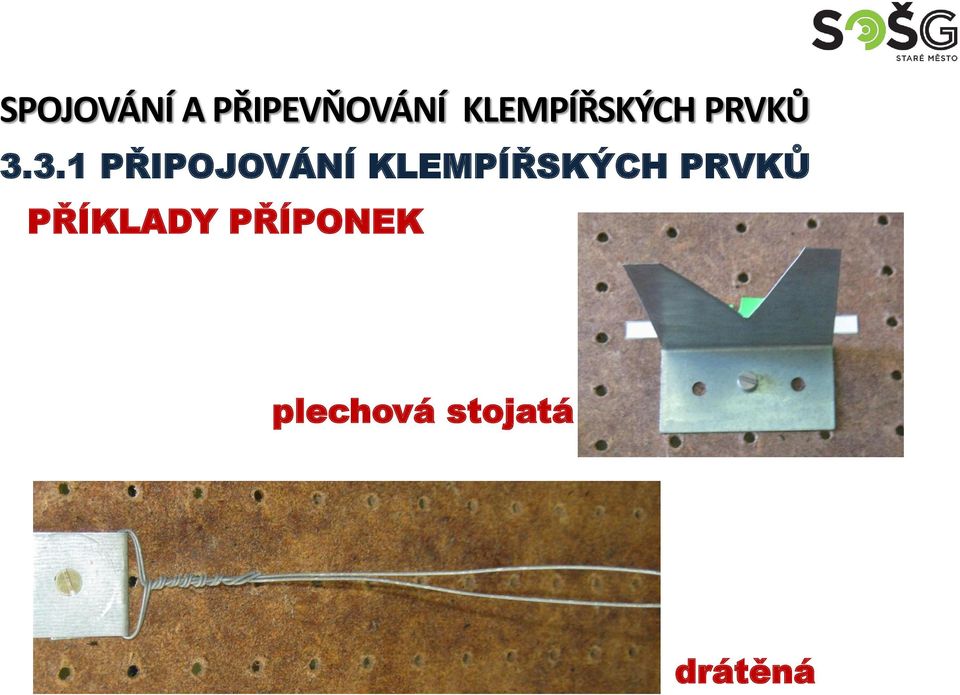

15 3.3.1 PŘIPOJOVÁNÍ KLEMPÍŘSKÝCH PRVKŮ PŘÍKLADY PŘÍPONEK plechová stojatá drátěná
