CZ.1.07/1.5.00/ III / 2 = Inovace a zkvalitnění výuky prostřednictvím ICT. Číslo projektu Číslo a název šablony klíčové aktivity

Rozměr: px
Začít zobrazení ze stránky:

Download "CZ.1.07/1.5.00/34.0556 III / 2 = Inovace a zkvalitnění výuky prostřednictvím ICT. Číslo projektu Číslo a název šablony klíčové aktivity"

Transkript

1 Číslo projektu Číslo a název šablony klíčové aktivity CZ.1.07/1.5.00/ III / 2 = Inovace a zkvalitnění výuky prostřednictvím ICT Tematická oblast ZÁSADY TVORBY VÝKRESŮ POZEMNÍCH STAVEB I. Autor : Ing. Jana Jindřichová Název a adresa školy: Střední průmyslová škola a Vyšší odborná škola Příbram II, Hrabákova 271 Studijní obor: M / 01 STAVEBNICTVÍ ŠVP: Pozemní stavitelství Předmět: Konstrukční cvičení Ročník: 1. Obsah: ZOBRAZOVÁNÍ OKEN zásady vykreslování v půdorysu, svislém řezu a pohledu Označení materiálu: VY_32_INOVACE_JJ_POS_11 Datum vyhotovení: 12/2012 Cíl: Student zobrazí a okótuje různé druhy oken v půdorys, svislém řezu a pohledu. Pomůcky: Při výuce je vhodné využít stavební výkresy

2 ZOBRAZOVÁNÍ OKEN A. NÁZVOSLOVÍ A. 1 Okenní otvor Ostění postranní plocha otvoru Parapet spodní plocha okenního otvoru Nadpraží horní plocha otvoru Nadpraží otvorů: rovné 1 x zalomené

3 2 x zalomené Ostění otvorů: rovné 1 x zalomené 2 x zalomené

4 Parapet otvorů: lícovaný odsazený A/2 Výplně okenního otvoru jednoduché zdvojené dvojité Obr. 1 Okno zdvojené (dvojitě zasklené) Obr. 2 Okno dvojité

5 B. KRESLENÍ OKEN B/1 Kreslení oken v půdorysu Obrys ostění se v půdorysu zobrazuje v řezu a kreslí se velmi tlustou čarou. Obrys parapetu okenního otvoru se zobrazuje v pohledu shora a kreslí se tlustou čarou. Obrys nadpraží a jeho zalomení se kreslí tlustou čerchovanou čarou (pokud je nekryje žádná jiná hrana). Uložení překladů se kreslí tlustou čerchovanou čarou se dvěma tečkami. Výplně okenních otvorů se kreslí podle následujícího obrázku tlustou souvislou čarou. Odvození půdorysu okna s rovným ostěním i nadpražím a) s lícovaným parapetem

6 b) s odsazeným parapetem Půdorys se může doplnit sklopeným průřezem překladu, který se sklápí ve směru pohledu na výkres. Sklopený průřez překladu se obvykle zakresluje pro objasnění jeho konstrukce. Zakresluje se tlustou souvislou čarou.

7 B/2 Kreslení oken ve svislém řezu Obrys nadpraží a parapetu se zobrazuje v řezu a kreslí se velmi tlustou souvislou čarou. Obrys ostění okenního otvoru se zobrazuje v pohledu a kreslí se tlustou souvislou čarou. Výplně okenních otvorů se kreslí stejně jako v půdorysu. Odvození svislého řezu okna s rovným ostěním i nadpražím a) s lícovaným parapetem b) s odsazeným parapetem

8 B/3 Kreslení oken v pohledu V pohledu na okno z exteriéru se zobrazuje otevírání okenních křídel symbolem ve tvaru V. Otevřená část symbolu V je orientována k závěsům křídla, tzn. na stranu osy otáčení křídla. Symbol V se v případě otevírání křídla dovnitř kreslí čárkovanou tenkou čarou, v případě otevírání křídla ven souvislou tenkou čarou. C. KÓTOVÁNÍ A OZNAČOVÁNÍ OKEN Kótuje se koordinační (skladebný) rozměr otvoru. Nad kótovací čáru se píše šířka okna, pod kótovací čáru se píše výška okna a do oblých závorek se udává výška parapetu od podlahy. Sklopený průřez se opatří výškovou kótou. Pro označení oken se používá odkazová čára s bublinou, ve které se uvádějí arabská čísla, velká písmena latinské abecedy nebo kombinace obojího. Stejné výrobky se označují stejnou značkou.

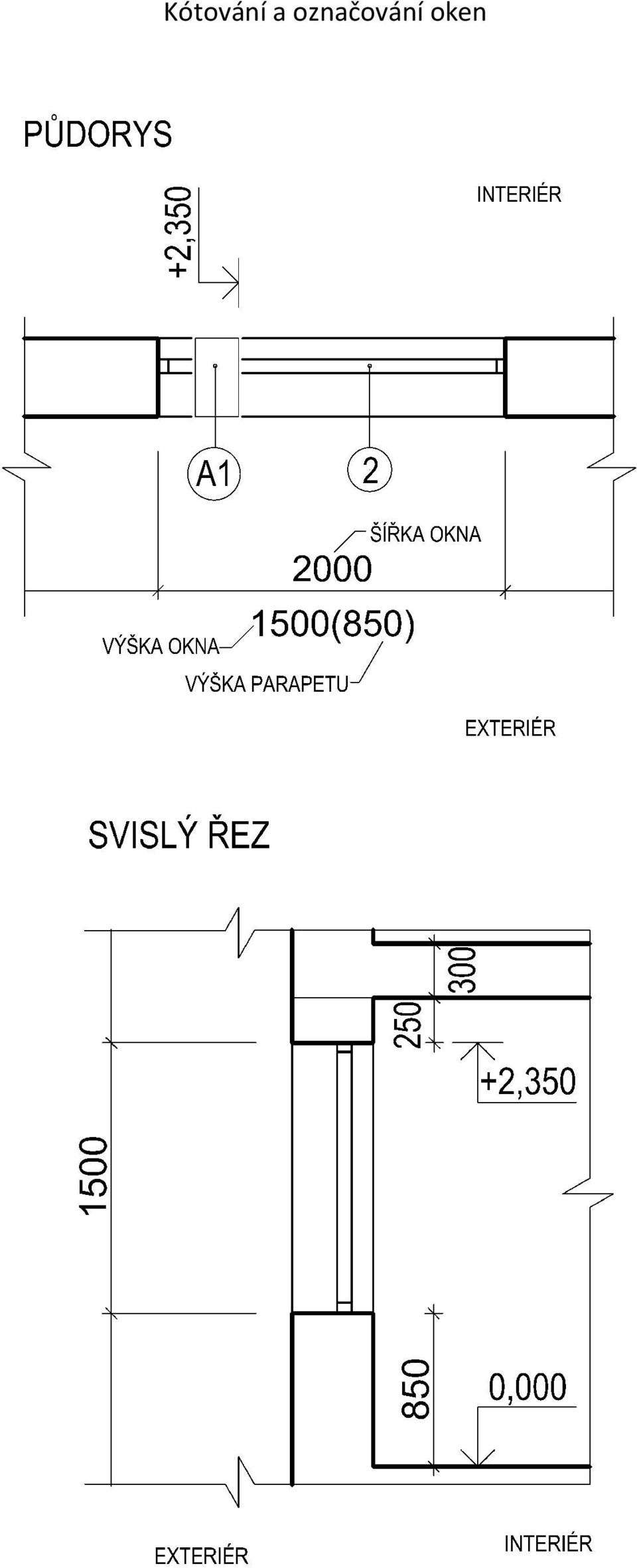

9 Kótování a označování oken

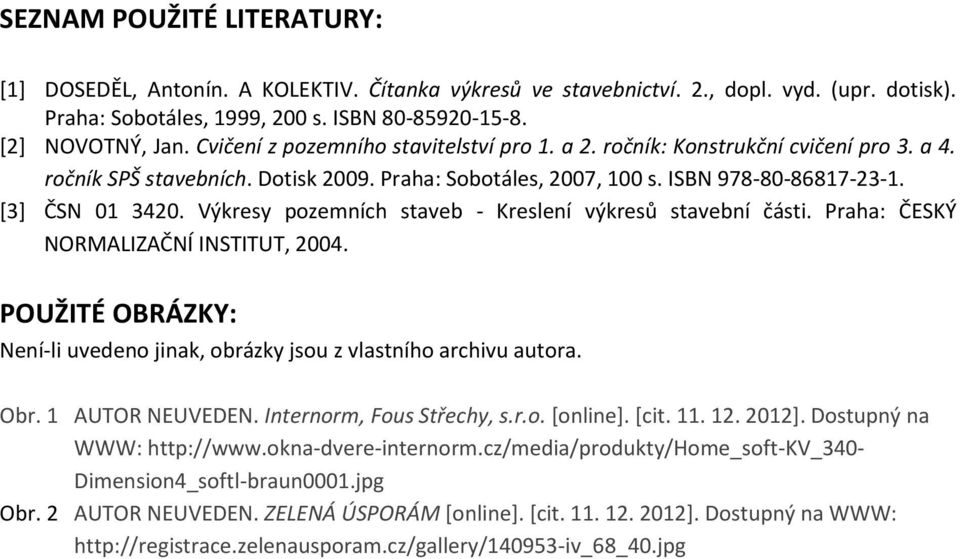

10 SEZNAM POUŽITÉ LITERATURY: [1] DOSEDĚL, Antonín. A KOLEKTIV. Čítanka výkresů ve stavebnictví. 2., dopl. vyd. (upr. dotisk). Praha: Sobotáles, 1999, 200 s. ISBN [2] NOVOTNÝ, Jan. Cvičení z pozemního stavitelství pro 1. a 2. ročník: Konstrukční cvičení pro 3. a 4. ročník SPŠ stavebních. Dotisk Praha: Sobotáles, 2007, 100 s. ISBN [3] ČSN Výkresy pozemních staveb - Kreslení výkresů stavební části. Praha: ČESKÝ NORMALIZAČNÍ INSTITUT, POUŽITÉ OBRÁZKY: Není-li uvedeno jinak, obrázky jsou z vlastního archivu autora. Obr. 1 AUTOR NEUVEDEN. Internorm, Fous Střechy, s.r.o. [online]. [cit ]. Dostupný na WWW: Dimension4_softl-braun0001.jpg Obr. 2 AUTOR NEUVEDEN. ZELENÁ ÚSPORÁM [online]. [cit ]. Dostupný na WWW:
