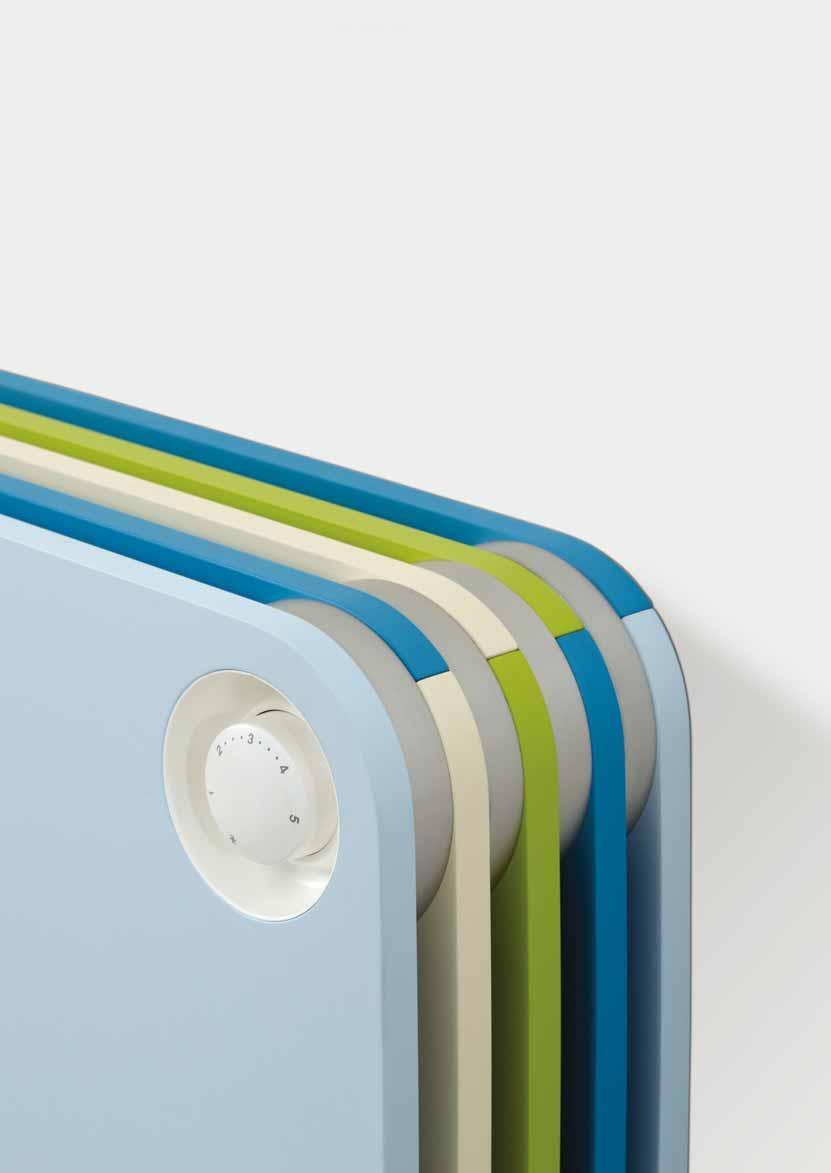

2 Hravé teplo, barevné pohodlí Kompletně předmontovaný kryt obsahující MDF lakované panely s vymezovacími kroužky z eloxovaného hliníku. Standardní podkladová mřížka, zabraňuje propadnutí menších předmětů dovnitř krytu. Volitelná ochranná spodní mřížka. Integrovaný ventil s termostatem v čelním panelu Připojení může být zcela skryto uvnitř krytu. Technologie Low-H2O se super vodivým a ultra rychlým výměníkem tepla pro nízkou spotřebu a maximální tepelné záření. Síla Twinu pro kompenzaci klesajícího studeného vzduchu kolem prosklených ploch nebo ventilačních mřížek. DBE model pro super nízké teploty vody od 28 C Bezpečná povrchová teplota. 30 let záruka na výměník tepla. PIANO 56

3 RADIÁTOR 57

4 ROZMĚRY (v cm ) STANDARD TWIN S DBE Typ 10/11 Typ 15/16Typ 20/21 Typ 10/15/20 Typ 06/11/16/21 Požadované zapojení zásuvky nebo zdroje napětí 12 V v nebo vedle radiátoru! L min H min Pripojovací sady integované ovládání min. 28 min VAC STANDARDNÍ DODÁVKA Dodáváno v kartonové krabici, která může být po instalaci, na místě, použita jako ochrana. Standardní dodávka : - výměník tepla Low-H2O se stěnovými konzoly a kotvící sadou, odvzdušňovacím ventilem 1/8 a výpustnou zátkou 1/2 - kryt vcelku, předmontovaný, složený z MDF lakovaných panelů s vymezovacími kroužky z eloxovaného hliníku - předmontované a integrované ovládání v pravém horním rohu čelního panelu, včetně ventilu a svěrného šroubení pro připojení ke stěně nebo podlaze -podkladová mřížka Dodávka s DBE: - počet aktivátorů DBE se liší podle délky tělesa - řídící jednotka, ovládání a zdroj napětí 12 VDC -montážní návod - zabaleno s radiátorem BARVY Polyuretanový lak odolný proti oděrkám s jemně strukturovaným matným povrchem. Vysoce odolný proti UV záření. Kategorie 1 WHI Kategorie 2 Play Bílá BLA Play Černá PIA Play Piano OBJEDNACÍ KÓD Připojení ke stěně uvnitř krytu kód výška délka typ barva připoj. PLAW XXX /WR /TIB /... Vyplňte kód barvy Ke stěně, vpravo /WR Ke stěně, vlevo /WL /TIB Vyplňte kód svěrného šroubení (viz str. 151) 6 5 Připojení ke stěně pod krytem kód výška délka typ barva připoj. PLAW XXX /WR /TPB /... Vyplňte kód barvy Ke stěně, vpravo /WR Ke stěně, vlevo /WL Dvoutrubka /TPB Jednotrubka /TPO Vyplňte kód svěrného šroubení (viz str. 151) Připojení k podlaze kód výška délka typ barva připoj. PLAW XXX /FR /TPB /... Vyplňte kód barvy K podlaze, vpravo /FR K podlaze, vlevo /FL dvoutrubka /TPB Jednotrubka /TPO Vyplňte kód svěrného šroubení (viz str. 151) OBJEDNACÍ KÓD S DBE kód výška délka typ barva připoj. volba PLAW XXX /70 /DBE vyplňte kód barvy DBE by mělo být vybráno podle výkonu v režimu Comfort, tak jak je uvedeno v ceníku a tabulce výkonů. Přechod z režimu Standby (neaktivní) na Comfort je automatický v závislosti na naměřené teplotě a nastavení. Pro režim Boost: viz NAVRHNĚTE SI SVŮJ VLASTNÍ DESIGN Navrhněte si svojí vlastní barevnou kombinaci nebo potisk předního panelu. SPODNÍ MŘÍŽKA Více informací naleznete na: info@jagacz.com Uzavírá spodní část krytu. Barva černá (RAL 9005) kód délka typ model OBJEDNACÍ KÓD /PLA Typ 10/11 15/16 20/21 L Kč Kč Kč BOY Play4Boy GIR Play4GirL jaga Low-H2O EnergySavers Kč CZ - 07/03/18

5 PLAW.HHH LLL TT.XXX/XX/XXX/... PLAW.HHH LLL TT.XXX/XX/XXX/.../DBE STANDARD TWIN S DBE Typ Watty Watty Kč KčTyp Watty Watty Kč KčTyp Watty Watty Watty Kč Kč 75/65 55/45kat. 1kat. 2 75/65 55/45kat. 1kat. 2 75/65 55/45 35/30kat. 1kat. 2 L H L H L H EN442 výkon při pokojové teplotě 20 C > 120 Kč CZ - 07/03/18 jaga Low-H2O EnergySavers 59

6 Jaga N.V. - Organizační Složka Č sl. Armády Hostivice T: F: info@jagacz.com Jaga International Verbindingslaan 16 B-3590 Diepenbeek T: F: export@jaga.be Informace v tomto ceníku jsou platné v době vytištění. Společnost Jaga si vyhrazuje právo kdykoliv, v souladu se svou inovační politikou, měnit specifikace produktů. Všechny ceny jsou bez DPH. Ceny jsou platné od 1. Března Tento ceník nahrazuje všechny předchozí JAGA N.V.
