1 S el panelová mìøidla mìøidla snímaèe elektronika

2 S.el, Havránkova 30/11, Brno, tel.: , Digitální panelová poèítadla Základní typy panelových poèítadel slouží k èítání pøíchozích impulsù. Ve spojení s pøíslušnými snímaèi mùžeme poèítat výrobky na dopravním pásu, procházející osoby, odmìøovat objemové jednotky RESET Poc3Z01R Tøímístné poèítadlo s externím resetem - tøímístný èervený LED displej s výškou èíslic 10mm - maximální poèet 999 jednotek, inkrementování o jednièku - možnost externího nulování MEMORY Poc3Z01E Tøímístné poèítadlo s pamìtí - tøímístný èervený LED displej s výškou èíslic 10mm - maximální poèet 999 jednotek, inkrementování o jednièku - možnost uložení aktuální hodnoty do interní pamìti RESET Poc5Z01R Pìtimístné poèítadlo s externím resetem - maximální poèet jednotek, inkrementování o jednièku - možnost externího nulování 1460 Kè MEMORY Poc5Z01E Pìtimístné poèítadlo s pamìtí - maximální poèet jednotek, inkrementování o jednièku - možnost uložení aktuální hodnoty do interní pamìti 1460 Kè Spoleènou vlastností všech panelových mìøidel je jejich snadné použití. Zapojení je velmi jednoduché, všechny pøístroje jsou napájeny z bezpeèných zdrojù napìtí do 30V. Digitální a analogové vstupy jsou galvanicky spojené s potenciálem mìøidla, mají ochranu proti zákmitùm a proti pøepìtí. Tranzistorové výstupy spínají na výstup napájecí napìtí, jejich zatížení je až 750mA. Napájení Poèítací vstup Funkèní vstup Výška èíslic Barva Rozmìry Volitelné VDC / 60mA 10-24V/15kOhm/100 Hz 10-24V/15kOhm 10 mm èervená 72 x 36 x 80 mm komunikaèní modul RS485 konektorová svorkovnice 1

3 Programovatelná panelová poèítadla Programovatelná poèítadla jsou vybavena klávesnicí, je možné zadávat dávkované poèty a ovládat digitální výstupy. Pøístroje najdou uplatnìní v dávkovaèích, navíjeèkách a jiných jednoúèelových strojích START STOP START STOP */ MENU CONST START STOP Poc3P01X Tøímístné programovatelné poèítadlo - tøímístný èervený LED displej s výškou èíslic 10mm - maximální dávkovaný poèet 999 jednotek - možnost externího ovládání, cyklické spouštìní - rychlé nastavení hodnoty, interní pamì, dva digitální výstupy 1890 Kè Poc5P01X Pìtimístné programovatelné poèítadlo - maximální dávkovaný poèet jednotek - možnost externího ovládání, cyklické spouštìní - rychlé nastavení hodnoty, interní pamì, dva digitální výstupy 1990 Kè MPoc5P01 Multifunkèní poèítadlo - zahrnuje všechna základní i programovatelná poèítadla - umoòuje nastavování pøepoètových konstant a dalších pøidaných funkcí 2190 Kè Pøipojení panelových mìøidel se provádí pomocí šroubovací svorkovnice na zadním panelu. Lze také zvolit osazení konektorovou svorkovnicí pro snadnìjší montáž mìøidel. Pøi objednání doplníme za typové oznaèení -KS. Standardní svorkovnice Konektorová svorkovnice 2 Napájení Poèítací vstup Funkèní vstup Dig. výstup Barva Výška èíslic Rozmìry Volitelné VDC / 60mA 10-24V/15kOhm/100 Hz 10-24V/15kOhm 2 x max. 28V/750mA èervená 10 mm 72 x 36 x 80 mm komunikaèní modul RS485 konektorová svorkovnice

4 S.el, Havránkova 30/11, Brno, tel.: , Teplomìry PWM PWM DATA DATA PT100 PT1000 Tep3Z01 - mìøený rozsah -45 C až +130 C, rozlišení 0,1 C - dobrá odolnost signálu proti rušení Tep3Z02 - mìøený rozsah -45 C až +130 C, rozlišení 0,1 C, index tepl. I. nebo II. - pøepínání zobrazení tlaèítkem, cyklické pøepínání Tep3Z03 - mìøený rozsah -55 C až +125 C, rozlišení 0,1 C - datová komunikace bez zkreslení údaje vlivem vedení Tep3Z04 - mìøený rozsah -55 C až +125 C, rozlišení 0,1 C, index tepl. I. nebo II. - pøepínání zobrazení tlaèítkem, cyklické pøepínání Tep4Z01S - mìøený rozsah -50 C až +400 C, rozlišení 0,1 C - vysoká pøesnost v celém rozsahu Tep4Z01T K tìmto mìøidlùm teploty je možné pøipojit digitální èidla SMT160, øady DS1820, ale také standardní odporová èidla PT100 nebo PT1000. U digitálních snímaèù teploty jsou dostupné i dvoukanálové verze teplomìrù s možností pøepínání zobrazované teploty. Teplomìr pro SMT160 Dvoukanálový teplomìr pro SMT160 Teplomìr pro DS1820 Dvoukanálový teplomìr pro DS1820 Teplomìr pro PT100 Teplomìr pro PT mìøený rozsah -50 C až +400 C, rozlišení 0,1 C - vysoká pøesnost v celém rozsahu Kè 1490 Kè 1590 Kè 1590 Kè Rùzné typy digitálních èidel teploty naleznete na

5 Regulátory teploty Pro ovládání ohøevu nebo chlazení jsou urèeny rozšíøené verze základních teplomìrù. Pomocí klávesnice na èelním panelu je možné zadávat v menu regulované teploty, hystereze, volit funkce. To vše jednoduše a srozumitelnì. MENU PWM MENU PWM Tep3P01 Teplotní regulátor pro SMT160 - regulovaný rozsah -29,9 C až +120 C, hystereze -9,9 C - regulace ON/OFF, volba ohøev nebo chlazení èi vypnutí, 2 výstupy 1820 Kè Tep3P02 Dvoukanálový teplotní regulátor pro SMT160 - regulovaný rozsah -29,9 C až +120 C, hystereze -9,9 C - regulace ON/OFF, volba ohøev nebo chlazení, rozdílový regulátor 1820 Kè MENU DATA Tep3P03 Teplotní regulátor pro DS regulovaný rozsah -29,9 C až +120 C, hystereze -9,9 C - regulace ON/OFF, volba ohøev nebo chlazení èi vypnutí, 2 výstupy 1980 Kè MENU DATA Tep3P04 Dvoukanálový teplotní regulátor pro DS regulovaný rozsah -29,9 C až +120 C, hystereze -9,9 C - regulace ON/OFF, volba ohøev nebo chlazení, rozdílový regulátor 1980 Kè Tep4P01S Teplotní regulátor pro PT100 MENU PT100 - regulovaný rozsah -39,9 C až C, hystereze -9,9 C - regulace ON/OFF, volba ohøev nebo chlazení èi vypnutí, 2 výstupy 1980 Kè MENU PT1000 Tep4P01T Teplotní regulátor pro PT regulovaný rozsah -39,9 C až C, hystereze -9,9 C - regulace ON/OFF, volba ohøev nebo chlazení èi vypnutí, 2 výstupy 1980 Kè CidSMT2M Èidlo SMT160 s kabelem 2m 220 Kè 4

6 S.el, Havránkova 30/11, Brno, tel.: , Èítaèe, motohodiny, èasovaèe Tyto pøístroje jsou urèené jako zobrazovací zaøízení pro frekvenèní signály v rùzných zaøízeních. Multifunkèní variantu lze maximálnì pøizpùsobit dané aplikaci. Èasovaè obsahuje univerzální funkce pro øízení výstupù. Cit5Z01 Mìøidlo frekvence do 100kHz 100kHz - rozsah Hz, mìøící perioda 1s 1360 Kè Cit5Z02 Mìøidlo frekvence do 1MHz 1MHz - rozsah 999,99 khz, mìøící perioda 1s - automatické pøepínání rozsahu MCit5P01 Multifunkèní mìøidlo frekvence */ MENU CONST 1MHz - možnost nastavení pøepoètových konstant, mìøící periody - nastavovací menu, dva digitální výstupy 2190 Kè Per5Z01 Mìøidlo periody - mìøený rozsah až s - automatické pøepínání rozsahu Cas5P01 Univerzální èasovaè MENU START - výbìr èasování z více funkcí, 2 èasy, externí ovládání - nastavovací menu, zobrazení aktuálního èasu na displeji 1990 Kè Mot5Z01 Mìøidlo provozních hodin M START - maximální rozsah hodin, rozlišení 1 motosekunda - možnost zobrazení minut a sekund 5

7 Voltmetry, ampérmetry, ohmmetry? V A Panelové mìøící pøístroje s analogovým vstupem mùžeme využít ve spojení se snímaèi k zobrazení rùzných hodnot. Podle potøeby uživatele je možné dodat mìøidlo maximálnì pøizpùsobené mìøené velièinì. V V Volt4Z01 Voltmetr 0-50 V - ètyømístný èervený LED displej s výškou èíslic 10mm - maximální rozsah 50.00V, rozlišení 0.01V, impedance 20kOhm - detekce pøekroèení rozsahu, spoleèná zem 1590 Kè Volt5Z02 Voltmetr 0-5 V - ètyømístný èervený LED displej s výškou èíslic 10mm - maximální rozsah V, rozlišení V, impedance 20kOhm - detekce pøekroèení rozsahu, spoleèná zem 1590 Kè A Amp4Z01 Ampérmetr 0-20 ma - ètyømístný èervený LED displej s výškou èíslic 10mm - maximální rozsah 25mA, detekce pøekroèení rozsahu - mìøící rezistor 180 ohmù, spoleèná zem 1590 Kè? Ohm5Z02K Ohmmetr ? - rozlišení 0.1 ohmu - rozšíøená verze s rozlišením 0.01 ohmu - Ohm6Z02K 1590 Kè Komunikaèní modul pro PM -KOM4 Modul rozhraní RS485 - pøídavný modul pro panelová mìøidla, dodáván osazený a s popisem protokolu - umožòuje provádìt nastavování a vyèítání dat z nadøazených systémù - pøístroje lze spojovat do sítì, s tiskárnami, externími zobrazovaèi, atd. 350 Kè Další informace o využití komunikace na 6

8 S.el, Havránkova 30/11, Brno, tel.: , Ètyøkanálový teplotní regulátor PWM Pøístroj je primárnì urèený pro montáž na DIN lištu 35mm. K regulátoru lze pøipojit až 4 èidla SMT160, teploty jsou zobrazovány na pøehledném LCD displeji. K nastavování teplot a funkcí slouží jednoduché a rychlé menu. Din4Reg Ètyøkanálový teplotní regulátor pro SMT160 - znakový, podsvícený LCD displej - mìøený rozsah -45 C až +130 C, rozlišení 0,1 C - regulovaný rozsah -20 C až +130 C, hystereze -10 C, tranzistorové výstupy 250mA Din4Tep Ètyøkanálový teplomìr pro SMT160 - znakový, podsvícený LCD displej - mìøený rozsah -45 C až +130 C, rozlišení 0,1 C 2480 Kè 1980 Kè Pøevodníky rozhraní USB/RS485 RS485 RS485 PrevUSB485 - jednoduché pøipojení a instalace, napájení z USB portu - automatické pøepínání toku dat, rychlost do 1M - robustní konstrukce, ochrana proti pøepìtí PrevUSB485G Pøevodník rozhraní USB-RS Kè Pøevodník USB-RS485 galvanicky oddìlený - jednoduché pøipojení a instalace, napájení z USB portu - automatické pøepínání toku dat, rychlost do 1M - robustní konstrukce, ochrana proti pøepìtí, galvanické oddìlení 1690 Kè Pøipojení sítì panelových mìøidel k poèítaèi PC pomocí pøevodníku PrevUSB485 7

9 Pøevodníky signálù PrevUF Pøevodník napìtí na frekvenci - pøevádí napìtí 0-10V na frekvence 0-10kHz nebo 0-5kHz - napájení 12-24V, opticky oddìlený výstup - montáž na DIN lištu 720 Kè PrevFU Pøevodník frekvence na napìtí - pøevádí frekvence 0-10kHz nebo 0-5kHz na napìtí 0-10V - napájení 12-24V, opticky oddìlený vstup - montáž na DIN lištu 790 Kè LED displeje Seria10 Název této øady displejù je odvozen od základní myšlenky: Série segmentových modulù s výškou èíslic 10cm. Øada èíselných blokù je vždy složena ze základního displeje s komunikaèním rozhraním RS485, dvìma analogovì digitálními vstupy a øadou až 16ti samostatných podružných jednotek. Sestavený displej umí zobrazovat jak èíselné údaje, tak i v sedmisegmentové formì znaky abecedy a vybrané symbolické znaky. S displejem mohou pomocí jednoduchého protokolu komunikovat napø. panelová mìøidla, programovatelné automaty nebo poèítaè PC. Sestavy segmentovek lze také adresovat, takže na jednu RS485 linku je možné pøipojit až 63 sedmnáctimístých displejù. Pro nástìnnou montáž lze elektroniku vsadit do hliníkového rámeèku. Blokové schéma sestavy segmentovek Seria10 8 RS485

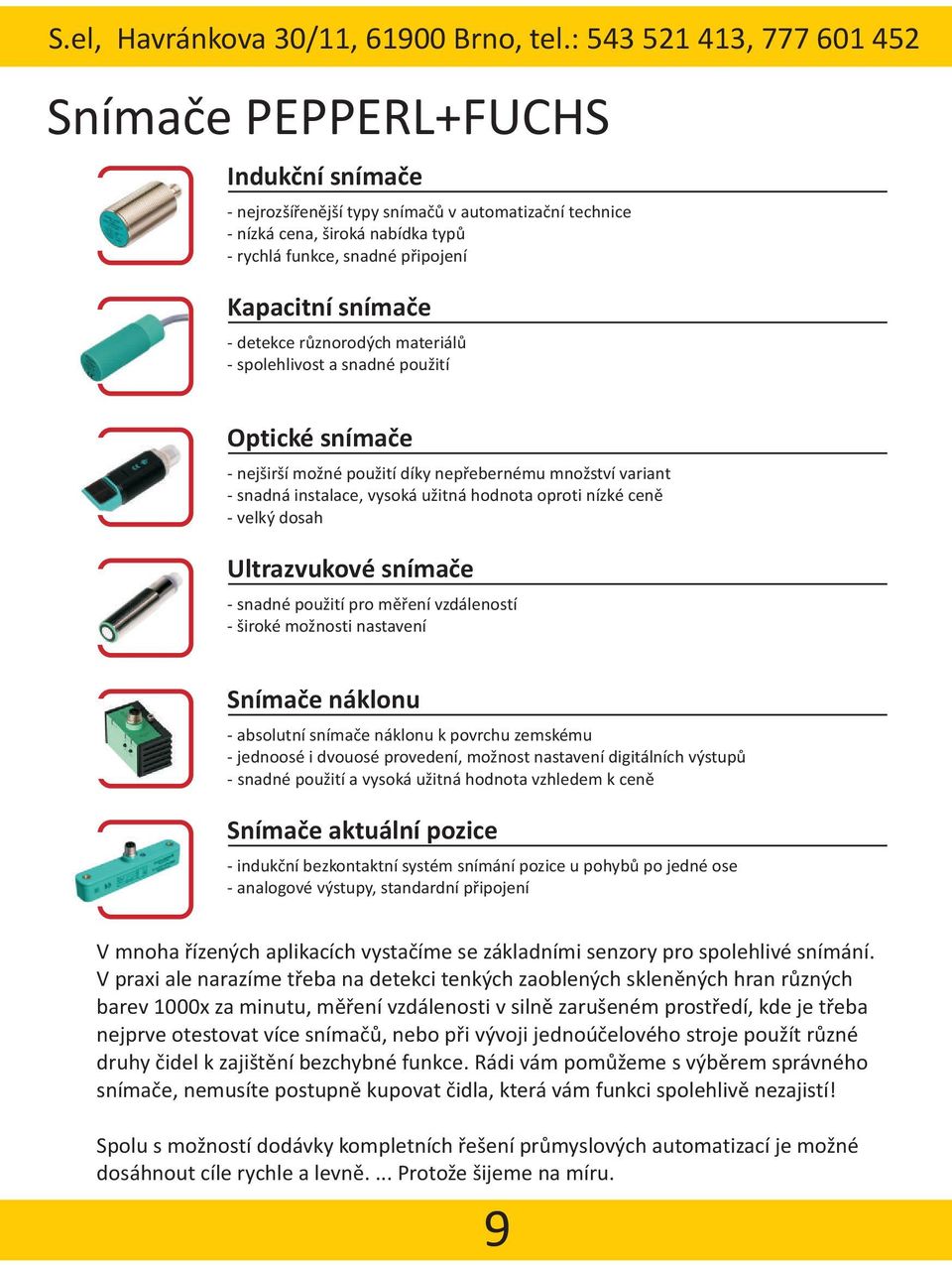

10 S.el, Havránkova 30/11, Brno, tel.: , Snímaèe PEPPERL+FUCHS Indukèní snímaèe - nejrozšíøenìjší typy snímaèù v automatizaèní technice - nízká cena, široká nabídka typù - rychlá funkce, snadné pøipojení Kapacitní snímaèe - detekce rùznorodých materiálù - spolehlivost a snadné použití Optické snímaèe - nejširší možné použití díky nepøebernému množství variant - snadná instalace, vysoká užitná hodnota oproti nízké cenì - velký dosah Ultrazvukové snímaèe - snadné použití pro mìøení vzdáleností - široké možnosti nastavení Snímaèe náklonu - absolutní snímaèe náklonu k povrchu zemskému - jednoosé i dvouosé provedení, možnost nastavení digitálních výstupù - snadné použití a vysoká užitná hodnota vzhledem k cenì Snímaèe aktuální pozice - indukèní bezkontaktní systém snímání pozice u pohybù po jedné ose - analogové výstupy, standardní pøipojení V mnoha øízených aplikacích vystaèíme se základními senzory pro spolehlivé snímání. V praxi ale narazíme tøeba na detekci tenkých zaoblených sklenìných hran rùzných barev 1000x za minutu, mìøení vzdálenosti v silnì zarušeném prostøedí, kde je tøeba nejprve otestovat více snímaèù, nebo pøi vývoji jednoúèelového stroje použít rùzné druhy èidel k zajištìní bezchybné funkce. Rádi vám pomùžeme s výbìrem správného snímaèe, nemusíte postupnì kupovat èidla, která vám funkci spolehlivì nezajistí! Spolu s možností dodávky kompletních øešení prùmyslových automatizací je možné dosáhnout cíle rychle a levnì.... Protože šijeme na míru. 9

11 Pomocný elektronický modul M4sens Tento modul s možností osazení na DIN lištu nebo do plastové skøíòky je urèený pro spolupráci se snímaèi s digitálními i analogovými výstupy. Ve výbavì jsou dva AD vstupy, 4 relé s oddìlenými spínacími výstupy 6A, 2 nastavovací trimry, blok DIP spínaèù pro volbu funkcí a programovací konektor s možností doplnìní RS485 modulu a napojení do sítì automatù. Vhodnou pøíležitostí pro použití tìchto modulù jsou velmi jednoduché stroje, dopravníky nebo potøeba doplnìní starších strojù o nové funkce bez nutnosti zásahu do stávajícího programu. Mùže jít napø. o funkce zpoždìného zapnutí èi vypnutí pro optické závory na dopravnících, kde potøebujeme zaznamenat nahromadìní zboží a signalizovat uvolnìní se zpoždìním. Modul je také možné použít pro hlídání výšek ve spojení s ultrazvukovými èidly, naklonìní, polohy, otáèek. Zkrátka asi všeho, co se dá mìøit. M4sens není v základu vybaven žádným programem. Protože jeho vytvoøení je zpravidla rychlé, funkce bude pøizpùsobena pøesnì podle zadání uživatele. Zakázkový program nestojí nic. Není ani nutné objednávat více kusù. Pro zkušenìjší uživatele je k dispozici základní program a programátor. M4sensT Pomocník k senzorùm s trazistorovými výstupy - napájení 12-24V/50mA - výstupní NPN tranzistory, spínají proti zemi, max. 50mA M4sensR Pomocník k senzorùm s reléovými výstupy - napájení 12 nebo 24V/120mA - 4x nezávislé spínací kontakty relé se zatížením 2A 1720 Kè Vývoj a výroba elektroniky, prùmyslová automatizace Intenzivnì se zabýváme také zakázkovým vývojem elektroniky a uplatòování nových øídících systémù firmy Schneider Electric, tedy nejen nových, ale také napø. zavedených a levných modulù Zelio. Naše elektronika pracuje na polních strojích, v silných mrazech, za vysokých teplot, pøi velkých vibracích, v dešti. Pokud potøebujete vyøešit konkrétní aplikaci - rychle a levnì - kontaktuje nás s žádostí o vypracování øešení nebo nabídky.... Šijeme na míru. 10

12 S.el - Jakub Štìpánek Havránkova 30/ , Brno tel.:
